Baies et Coffrets : hébergement et organisation des équipements réseau

Une baie ou un coffret constitue le point central de tout câblage structuré : il regroupe, protège et organise les équipements actifs et passifs d'un réseau informatique ou télécom. Le choix d'une baie s'effectue en fonction de la densité des équipements à héberger, des contraintes de l'environnement d'installation (salle informatique, local technique, bureau, site extérieur) et des exigences de sécurité physique ou thermique. La gamme couvre aussi bien les petits coffrets muraux pour des installations légères que les grandes baies sol à haute capacité pour les datacenters et salles de serveurs.

Les familles de Baies et Coffrets

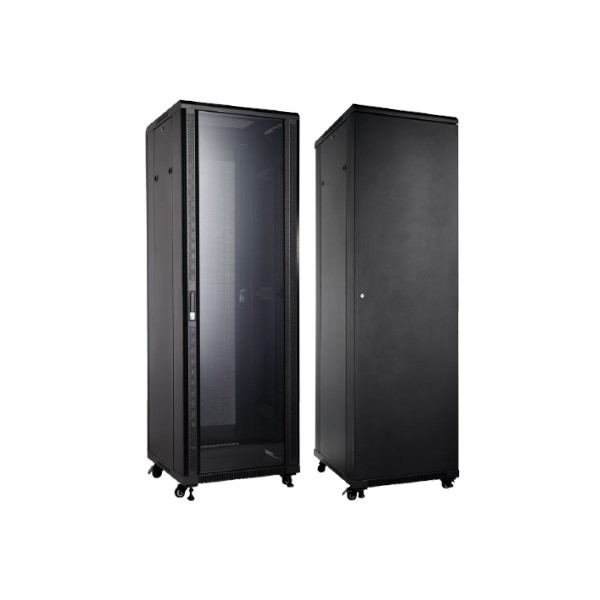

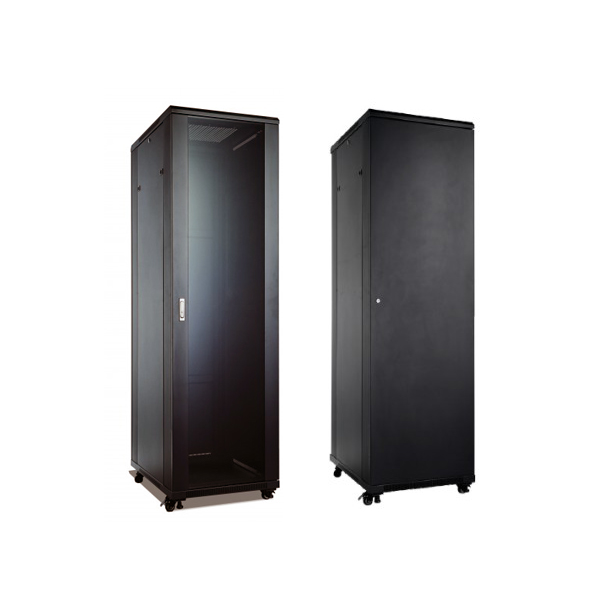

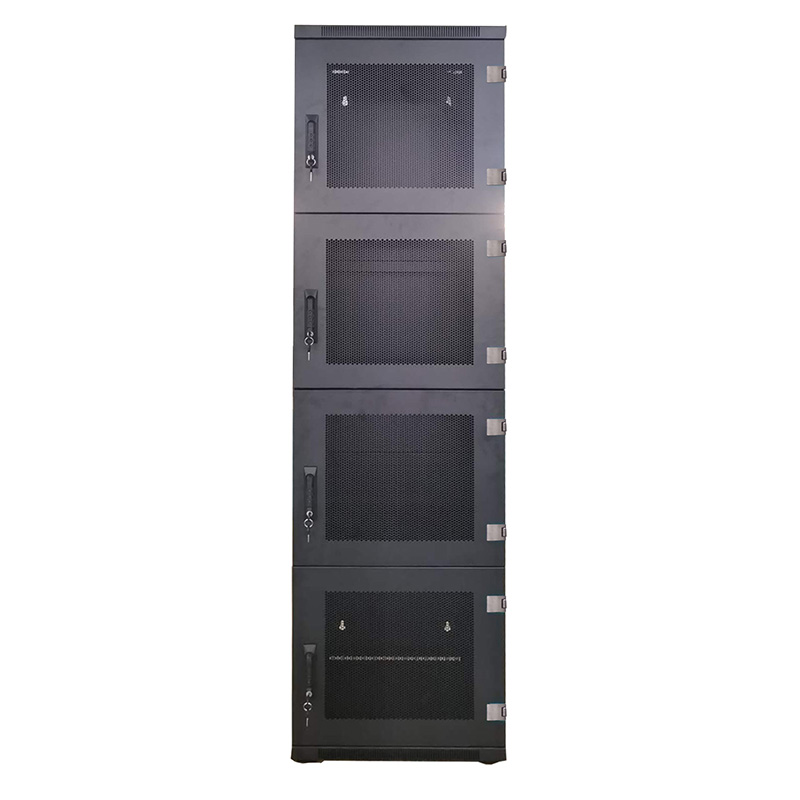

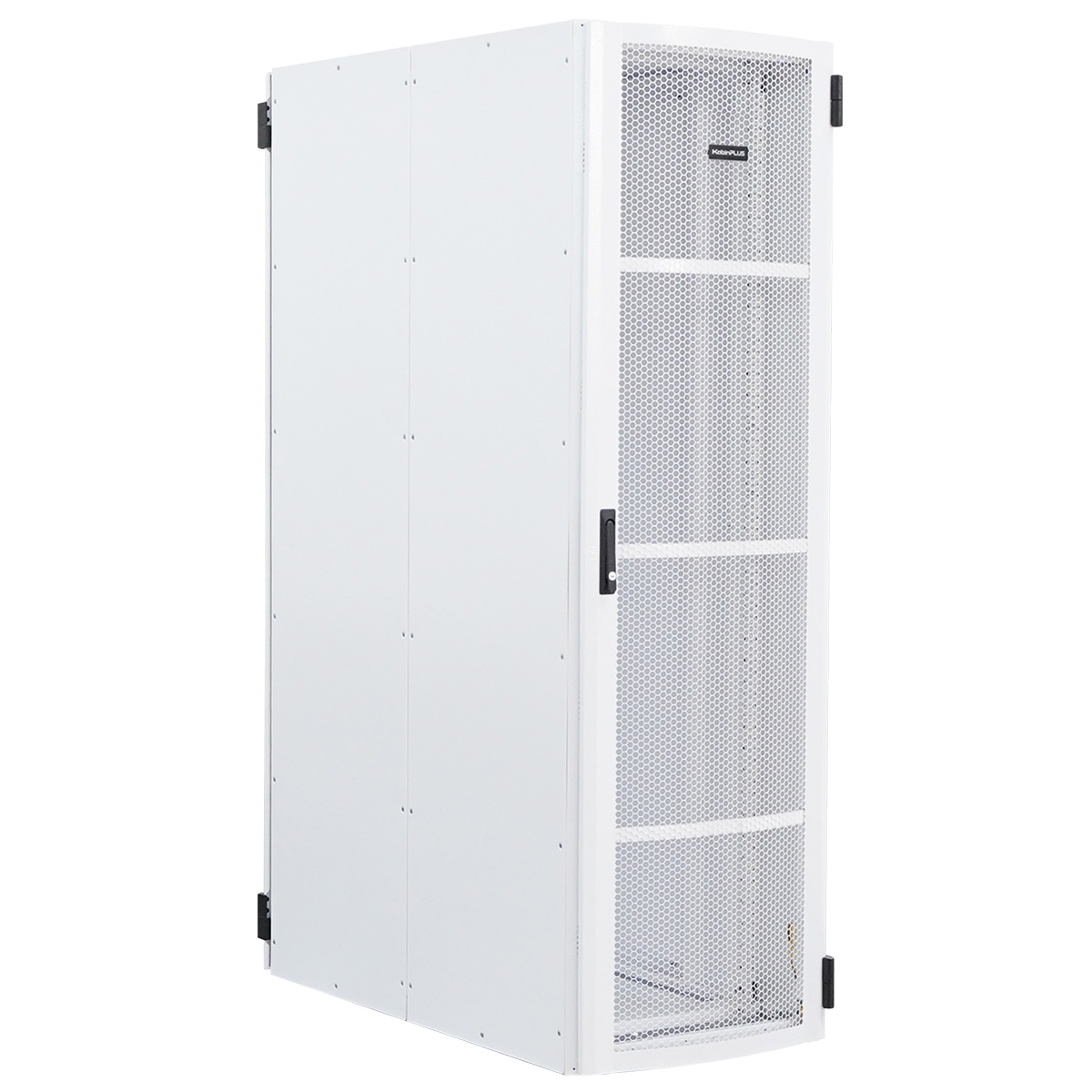

• Baies 19" : disponibles du 6U au 47U, avec différentes profondeurs (600, 800, 1000 mm) et largeurs (600, 800 mm), elles accueillent serveurs, switches, patch panels et équipements actifs. Les portes perforées ou vitrées gèrent la ventilation et la visibilité.

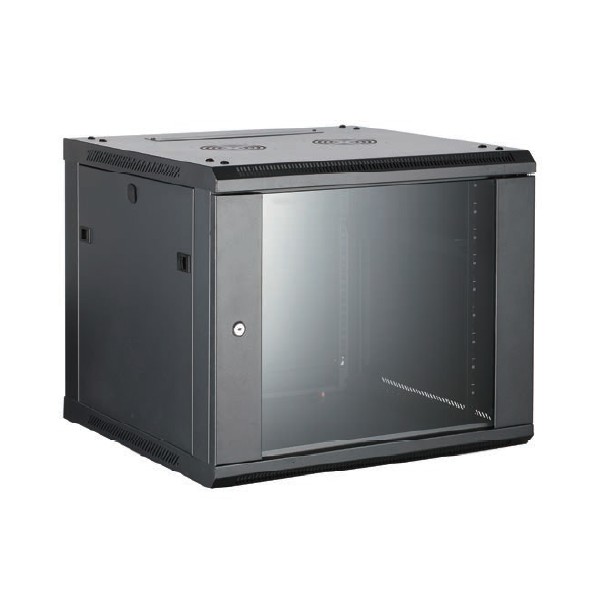

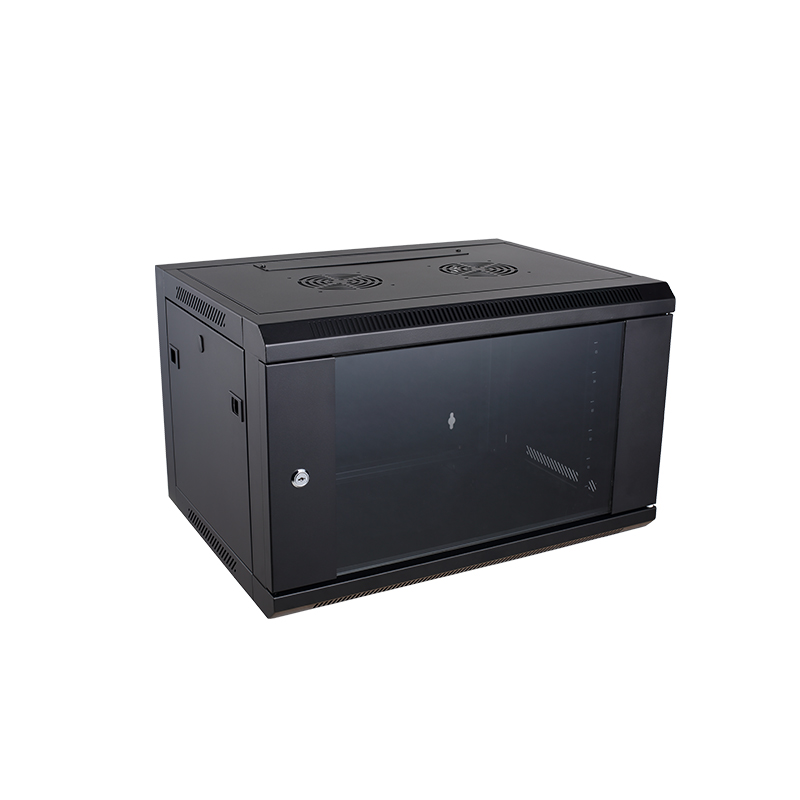

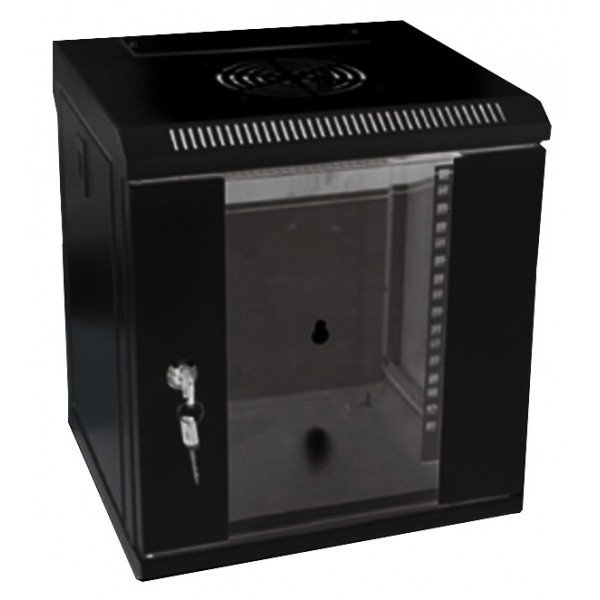

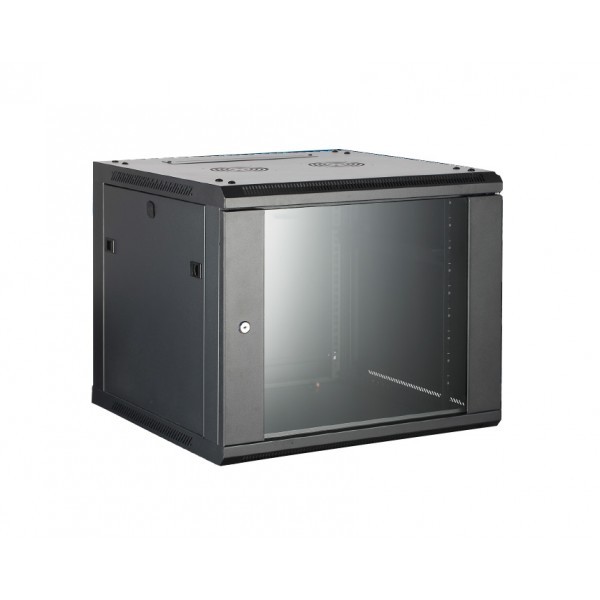

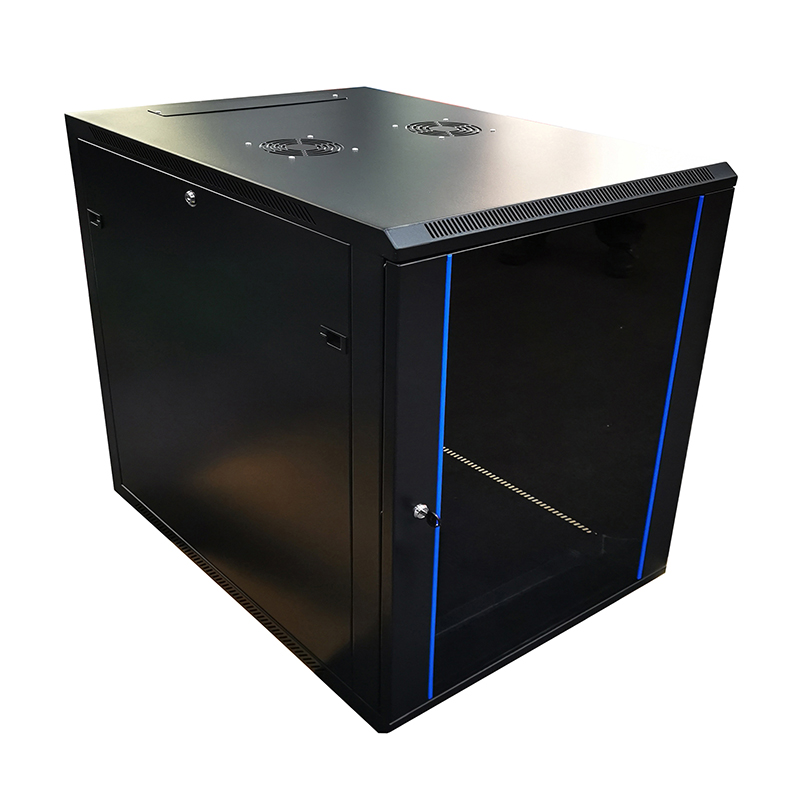

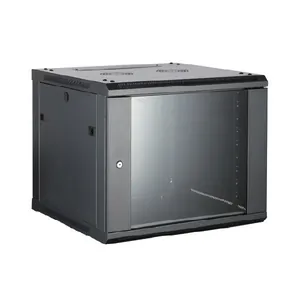

• Coffrets muraux : fixes ou pivotants, format 10" ou 19", de 6U à 22U environ — adaptés aux locaux techniques, salles de brassage secondaires ou installations tertiaires. Certains modèles se déploient en trois parties pour faciliter l'accès aux câbles.

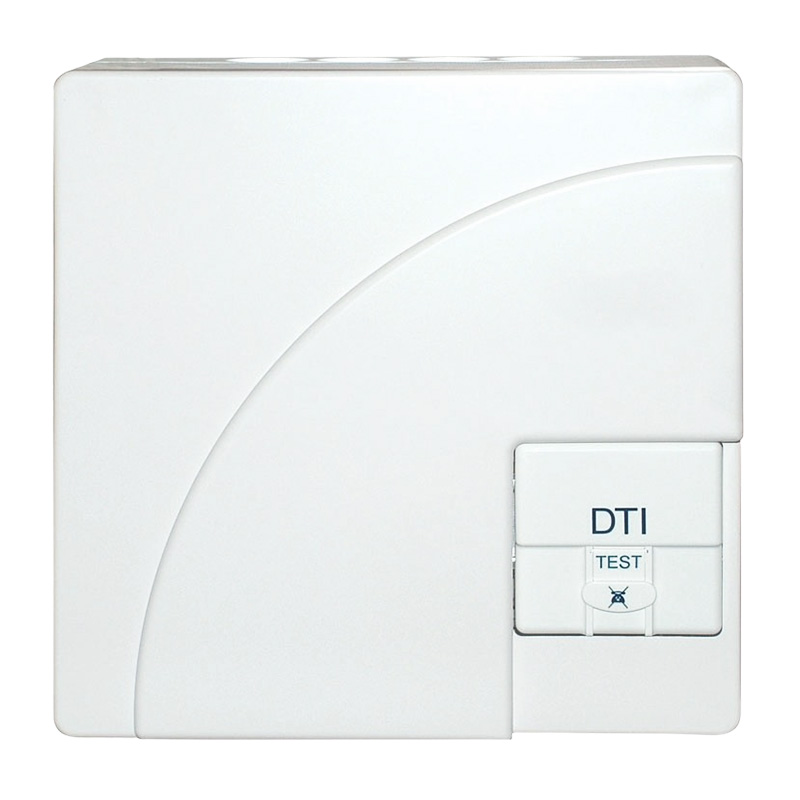

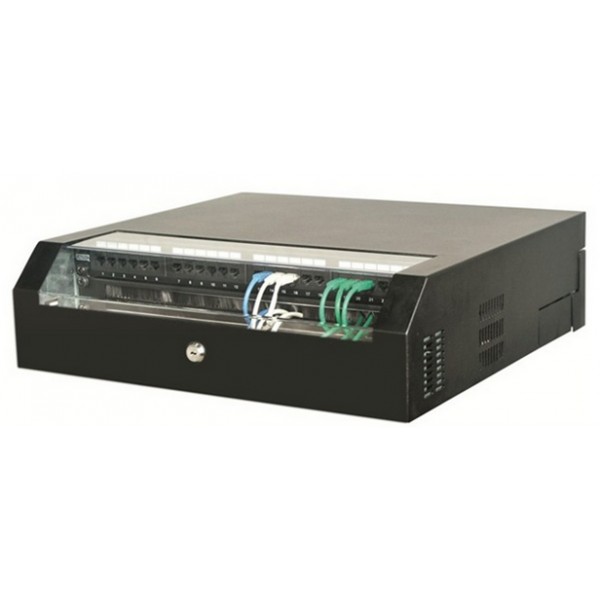

• Coffrets de communication : boîtiers compacts destinés aux petites installations résidentiel/tertiaire, intégrant un ou plusieurs équipements télécoms.

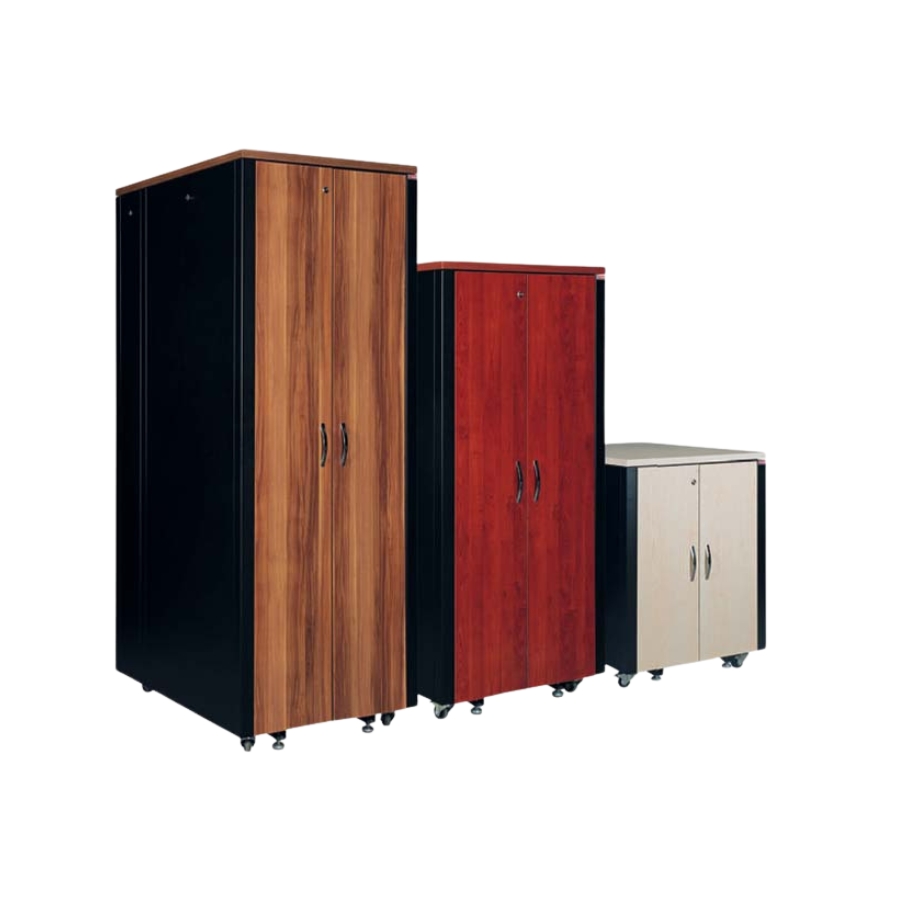

• Baies insonorisées : conçues pour limiter les nuisances sonores des équipements actifs (serveurs, UPS) dans des environnements de bureau ouverts.
• Baies de colocation : baies à accès sécurisé multi-locataires, typiques des hébergements mutualisés.

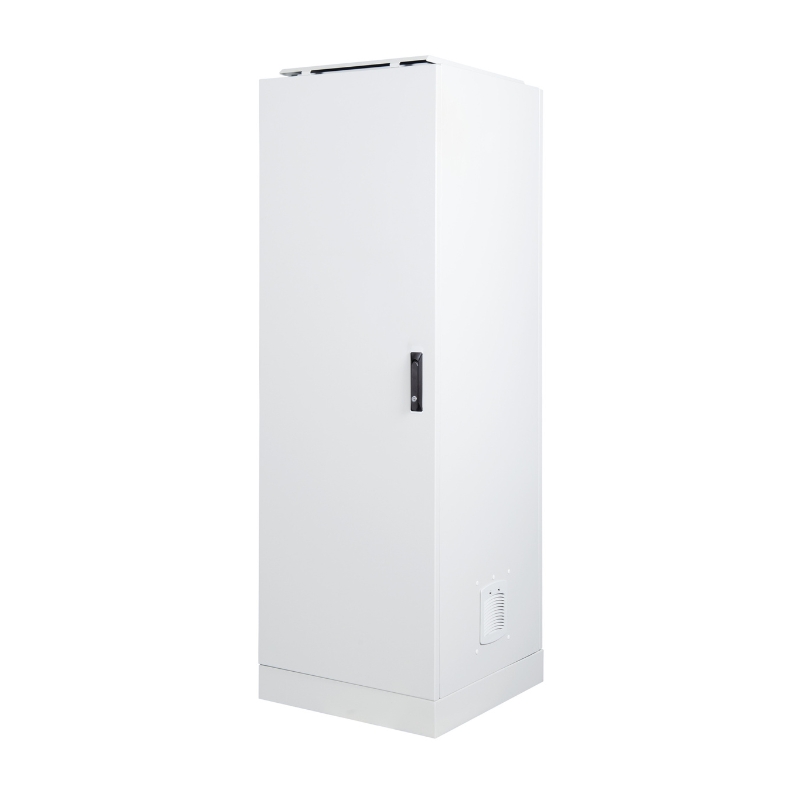

• Baies IP55 : protection renforcée contre la poussière et les projections d'eau pour les environnements industriels ou extérieurs sous abri.

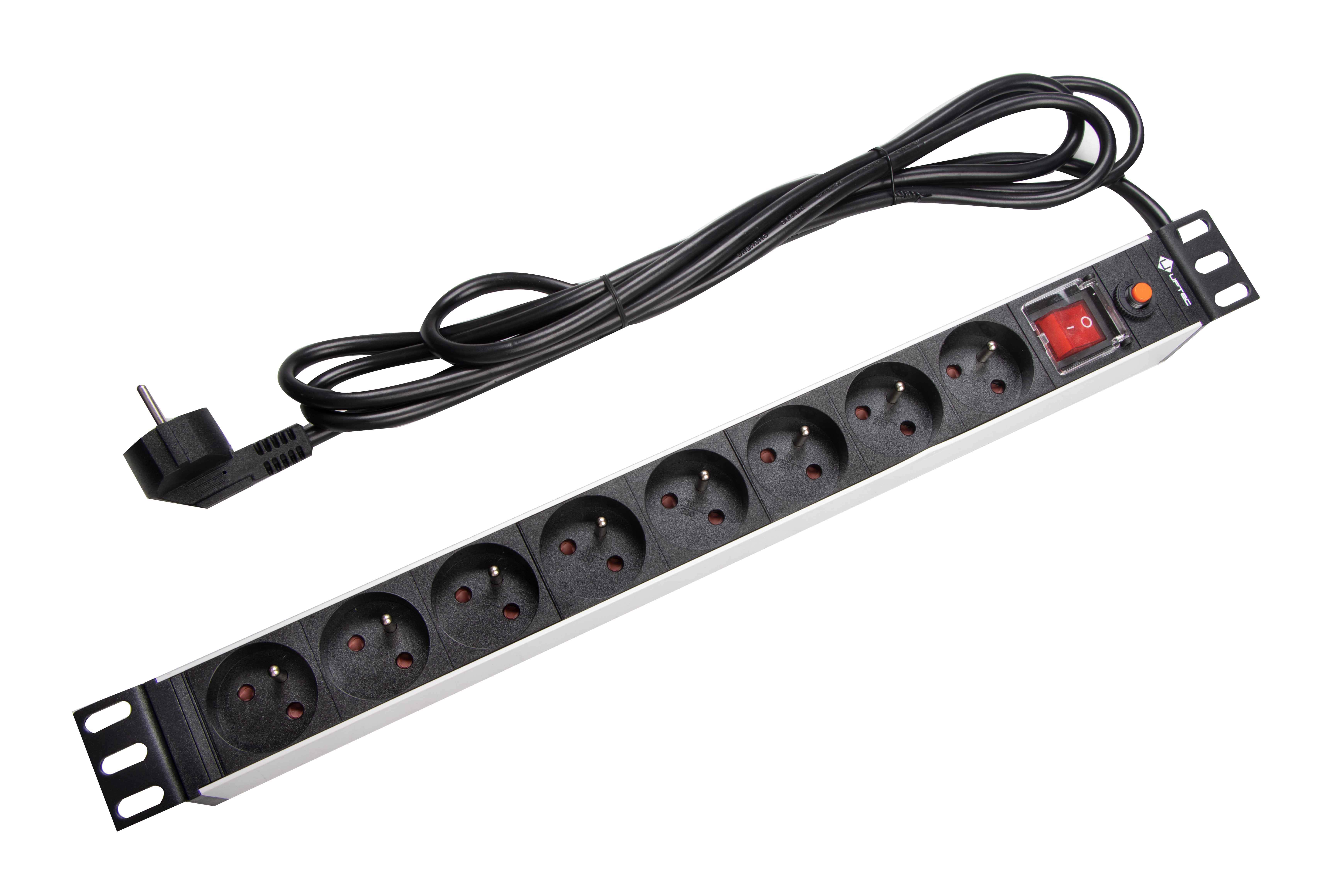

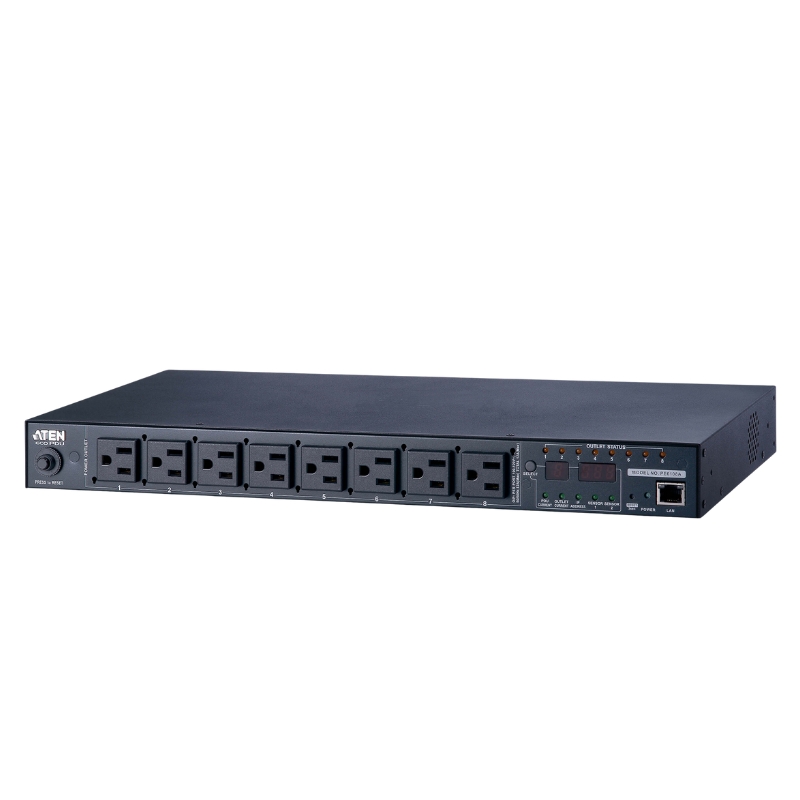

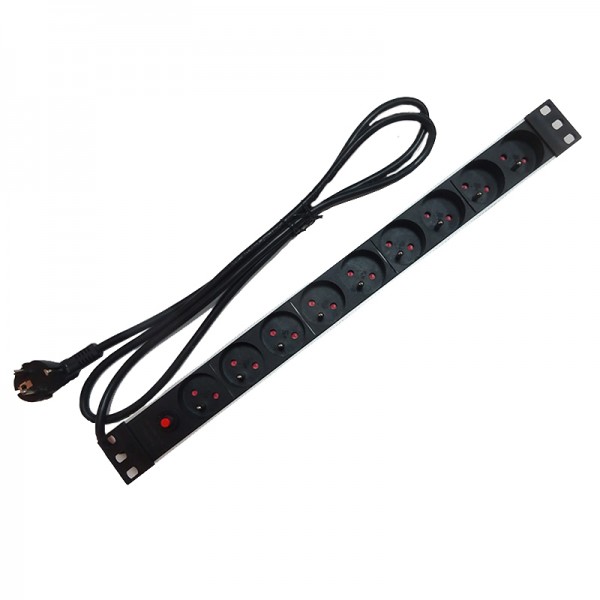

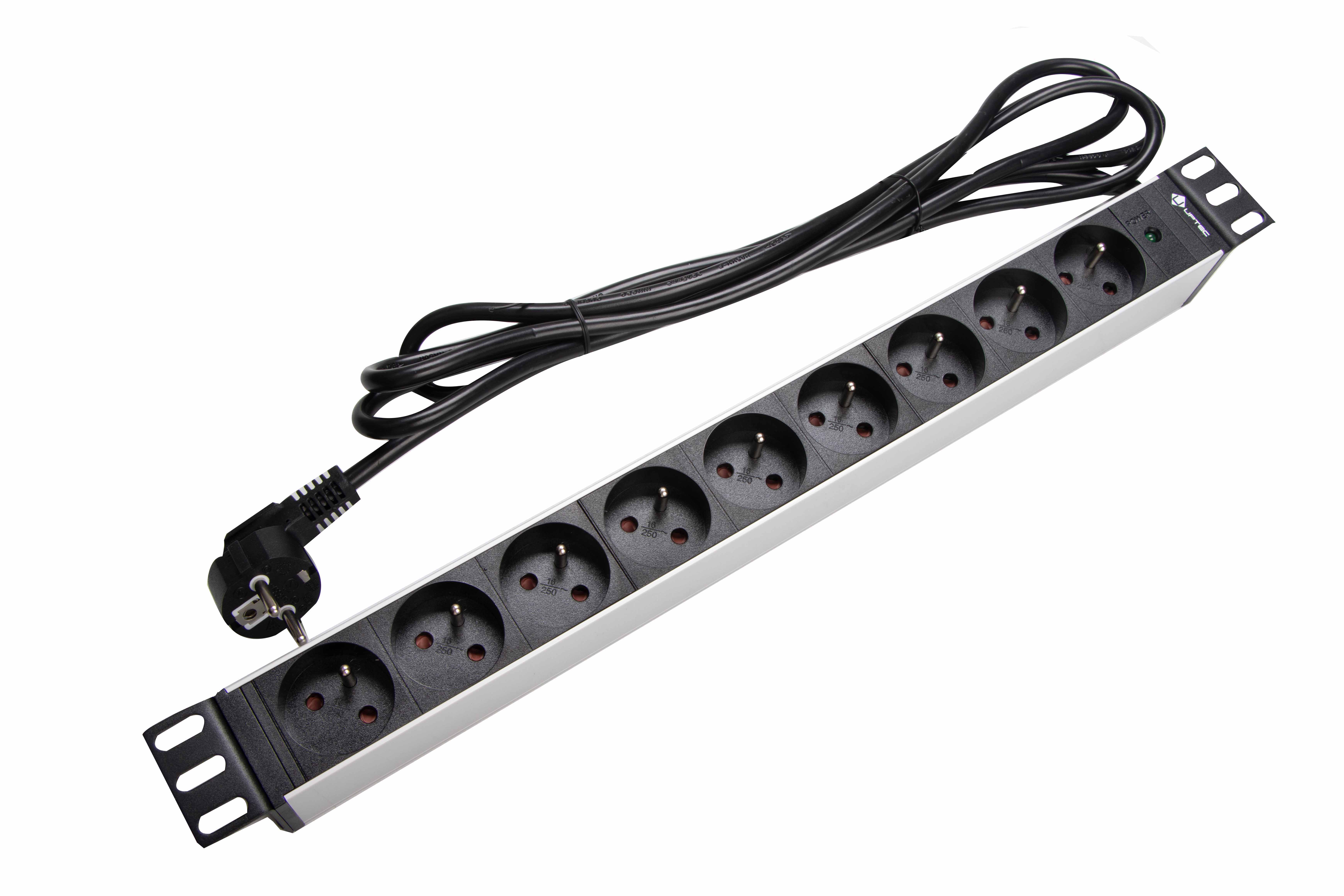

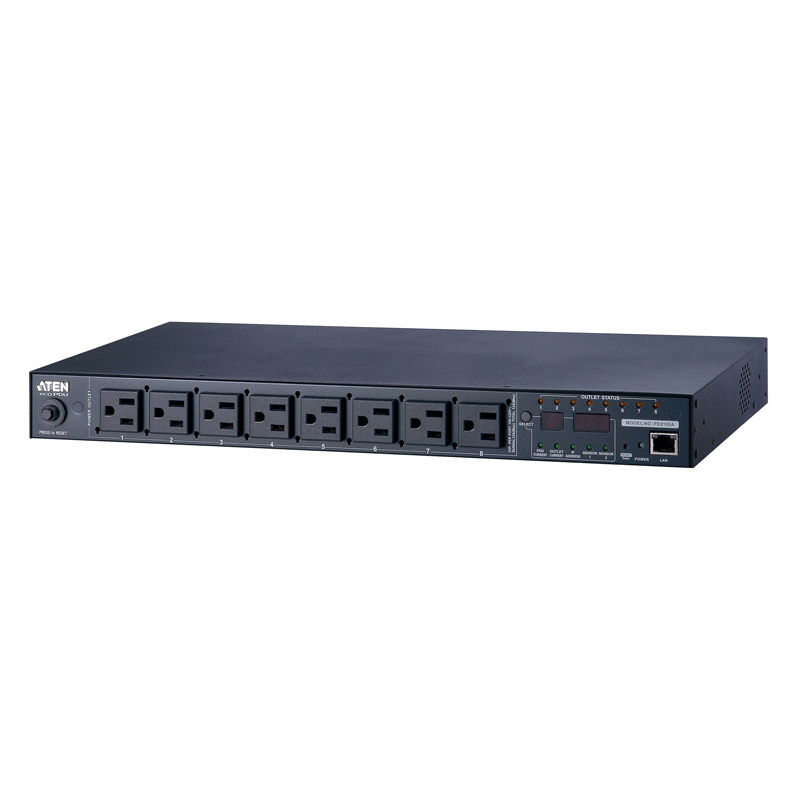

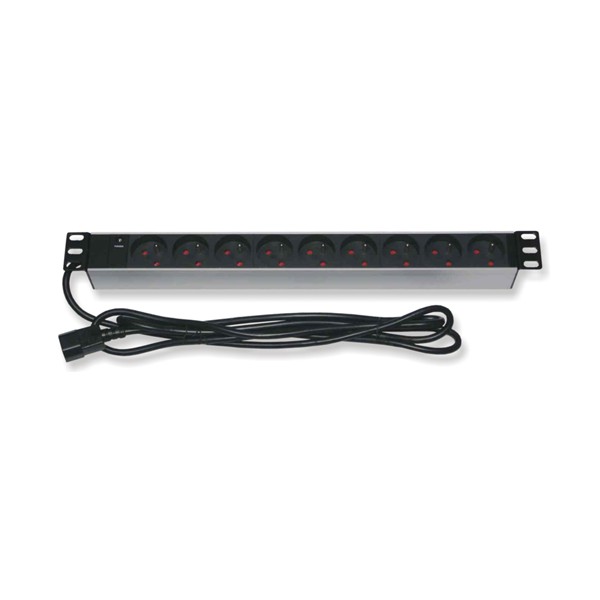

• PDU (Power Distribution Unit) : barrettes de distribution électrique pour baies, disponibles en versions simples, mesurées ou commutables, avec prises C13/C19 et diverses alimentations entrantes (C20, CEE). Marques BACHMANN et ATEN.

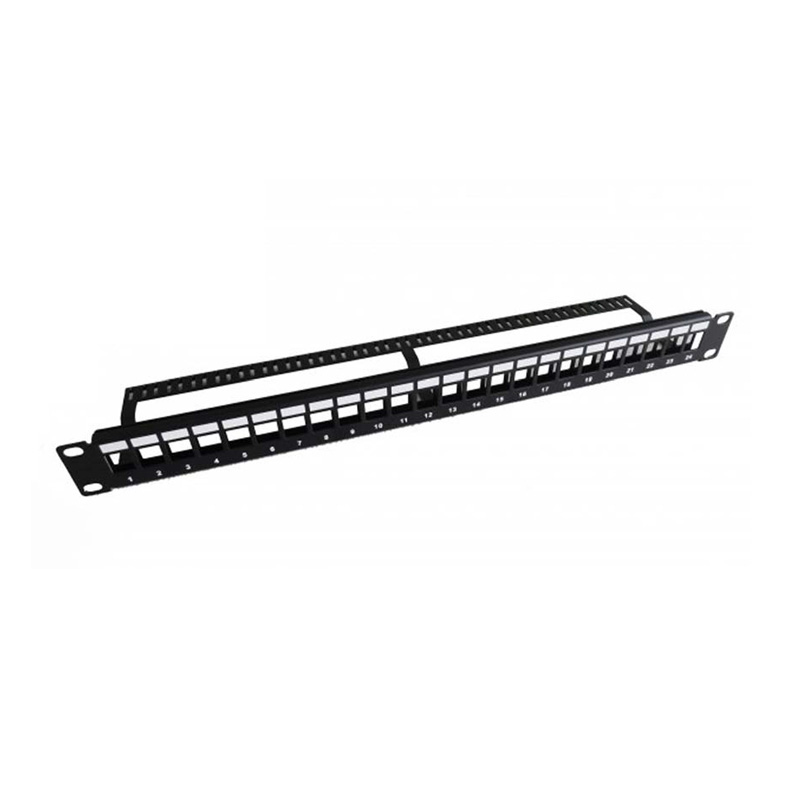

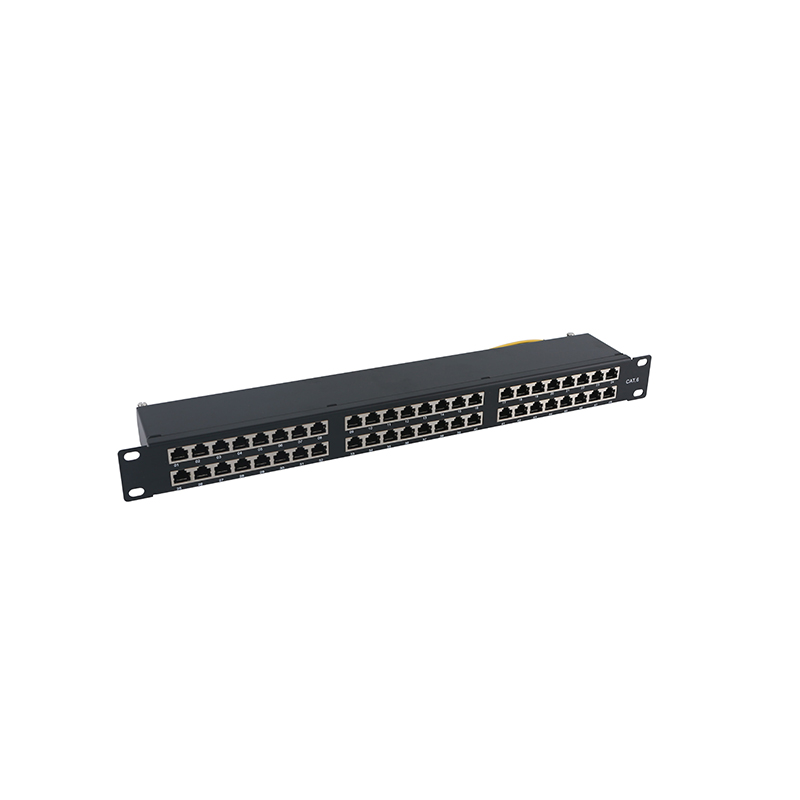

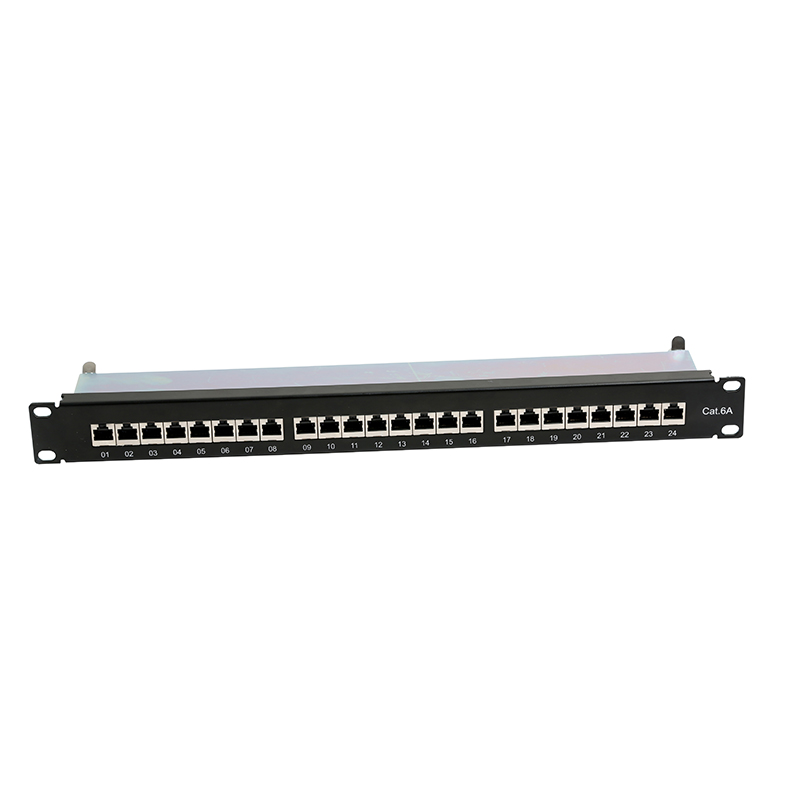

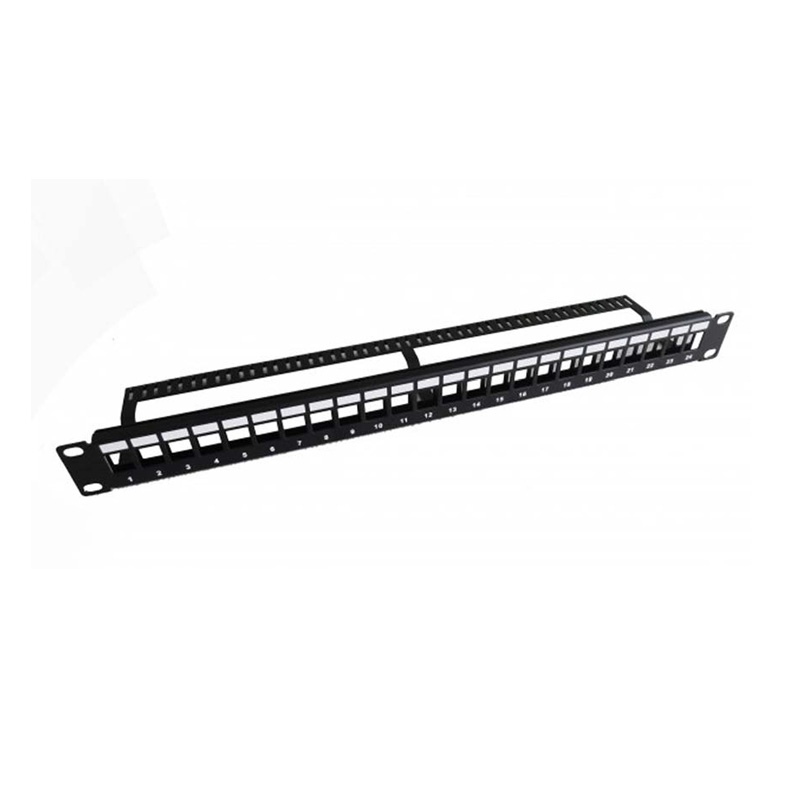

• Panneaux de brassage : patch panels 19" pour RJ45, fibre ou autres connectiques — point de terminaison et de brassage du câblage horizontal.

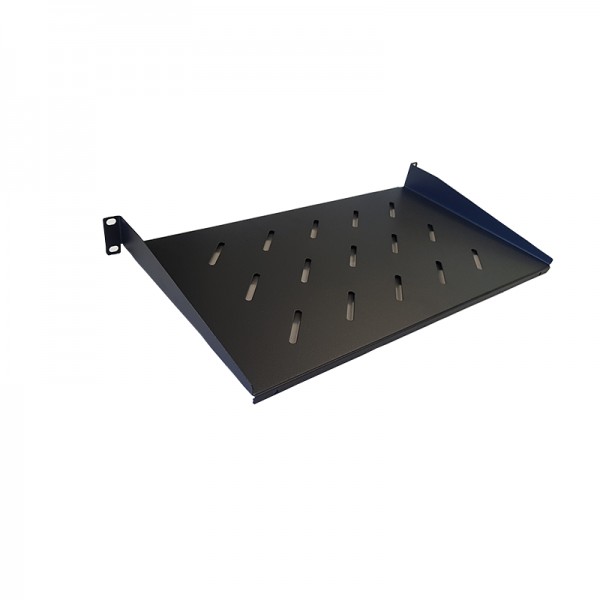

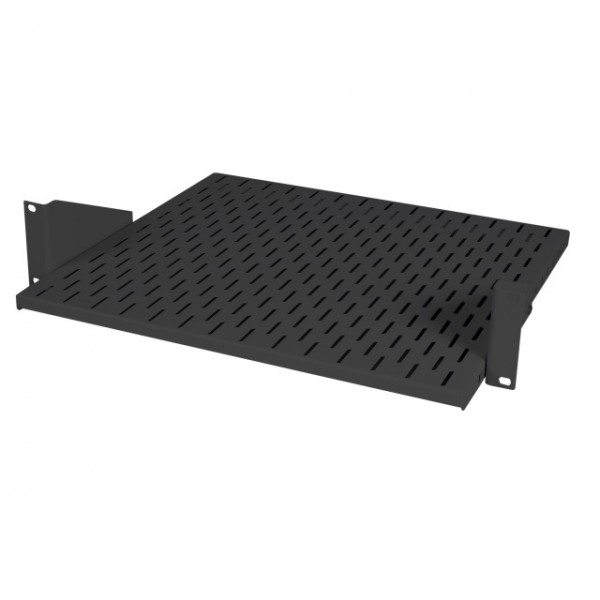

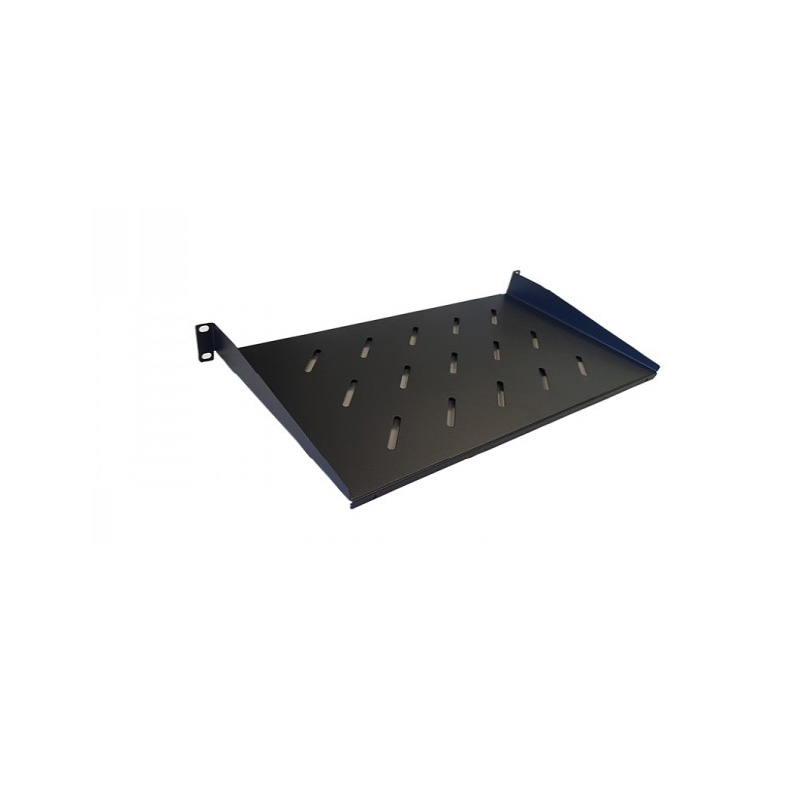

• Étagères : étagères 19" 1U à profondeur variable (200 à 650 mm) et charge adaptée, pour le support d'équipements non rackables.

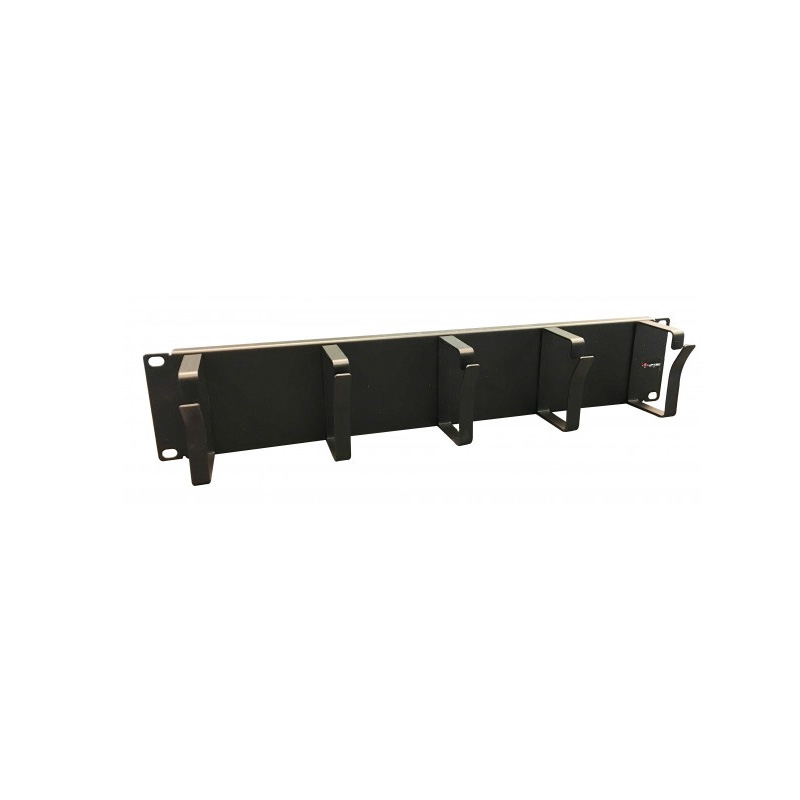

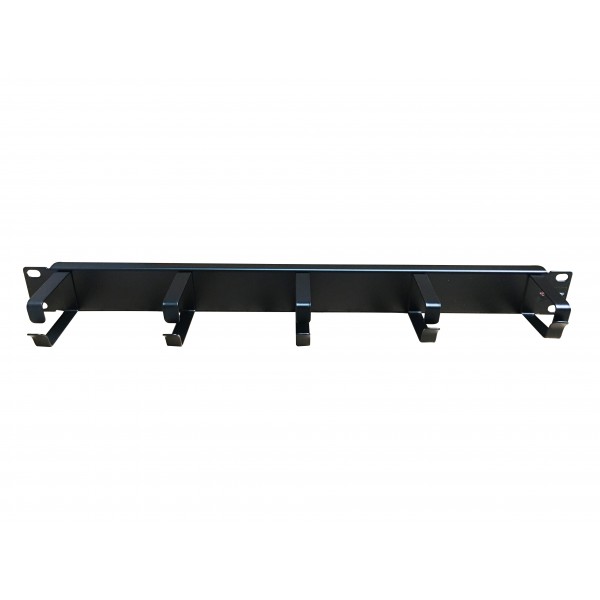

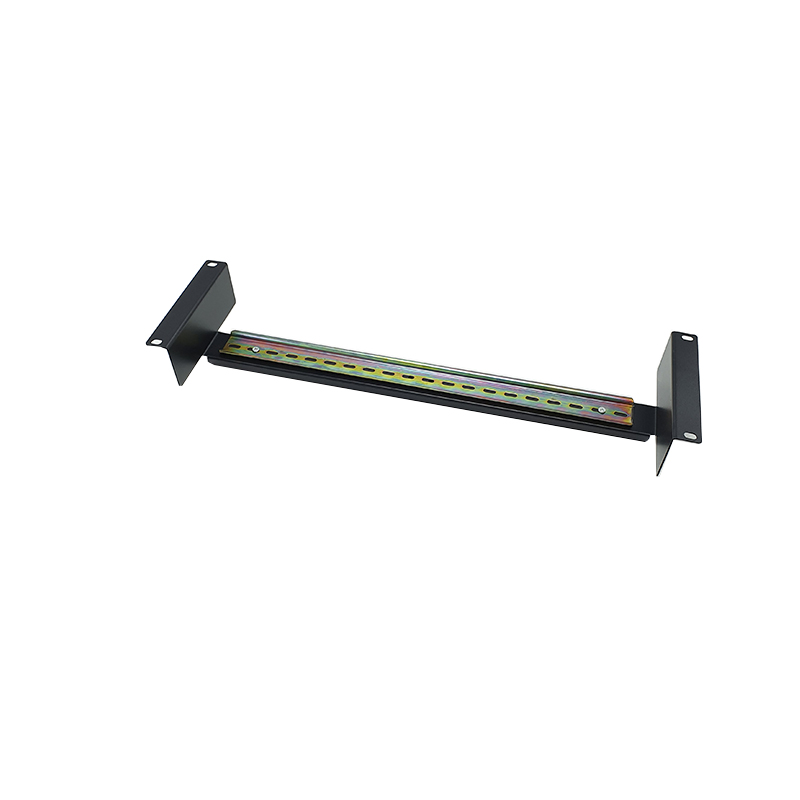

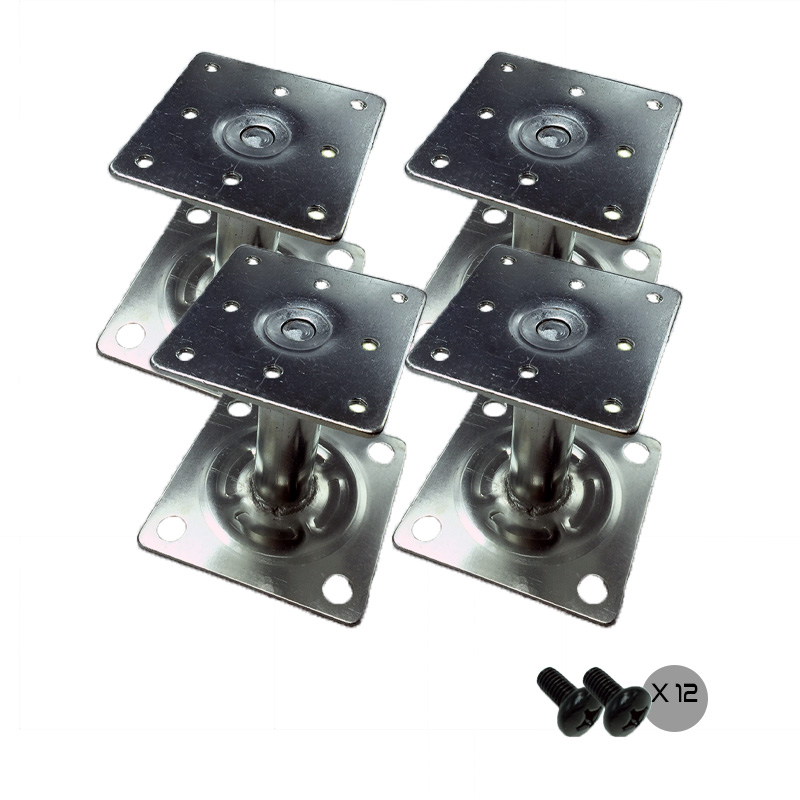

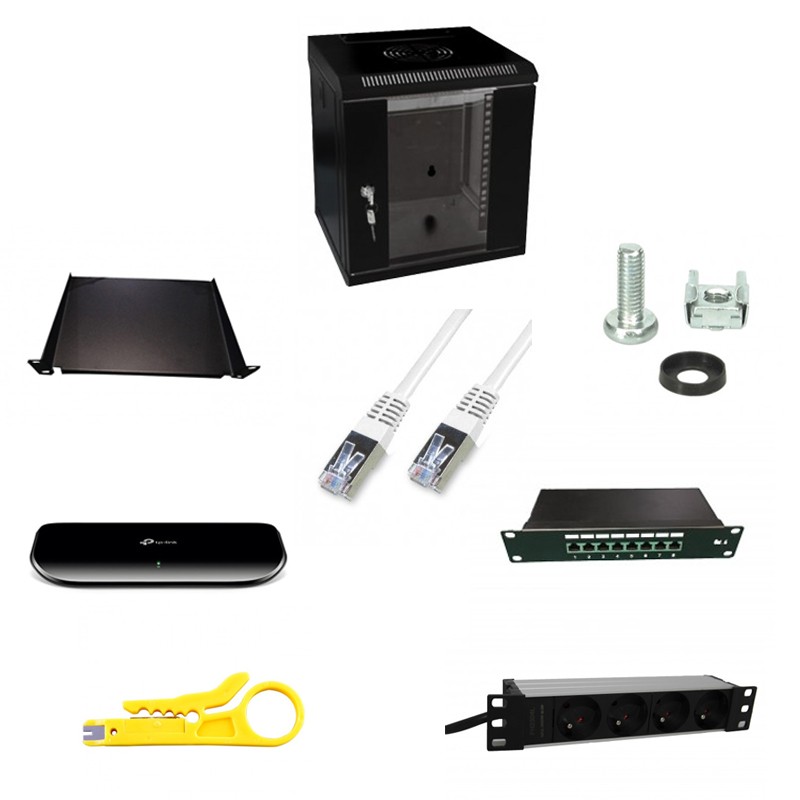

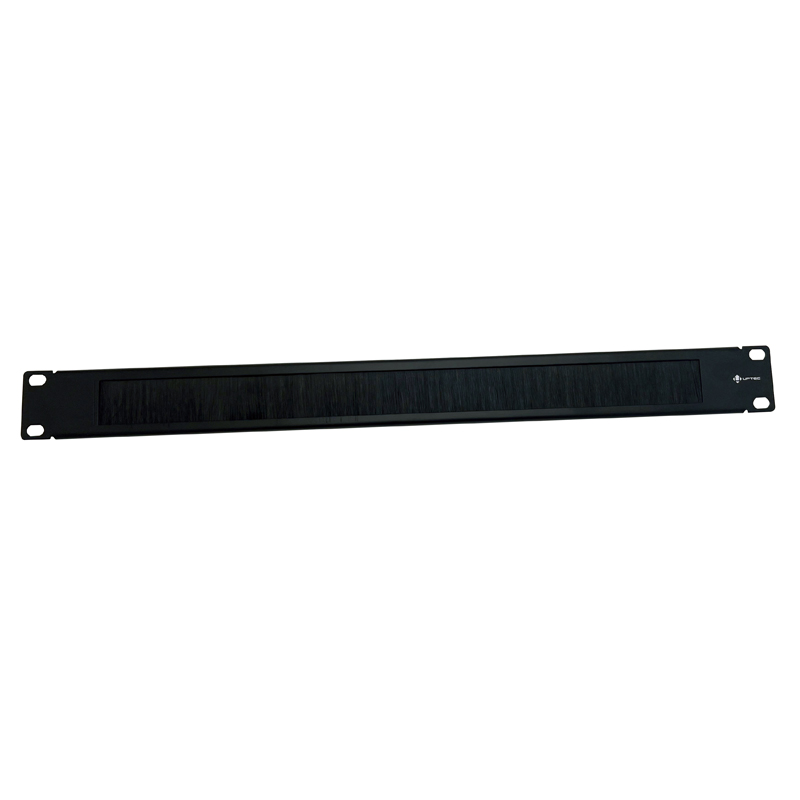

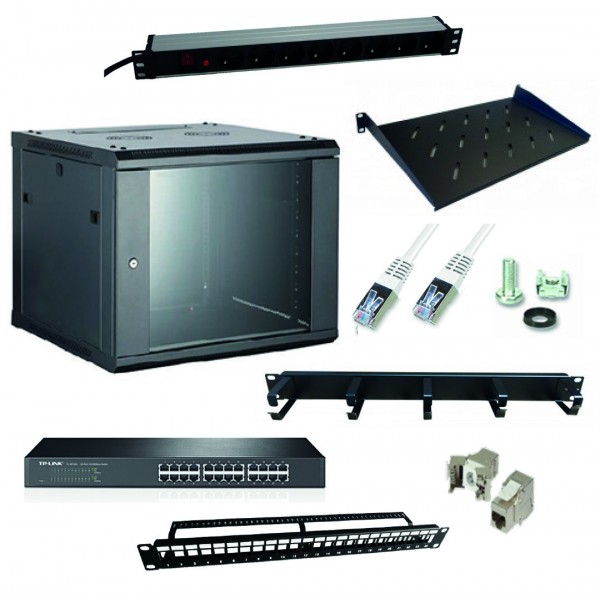

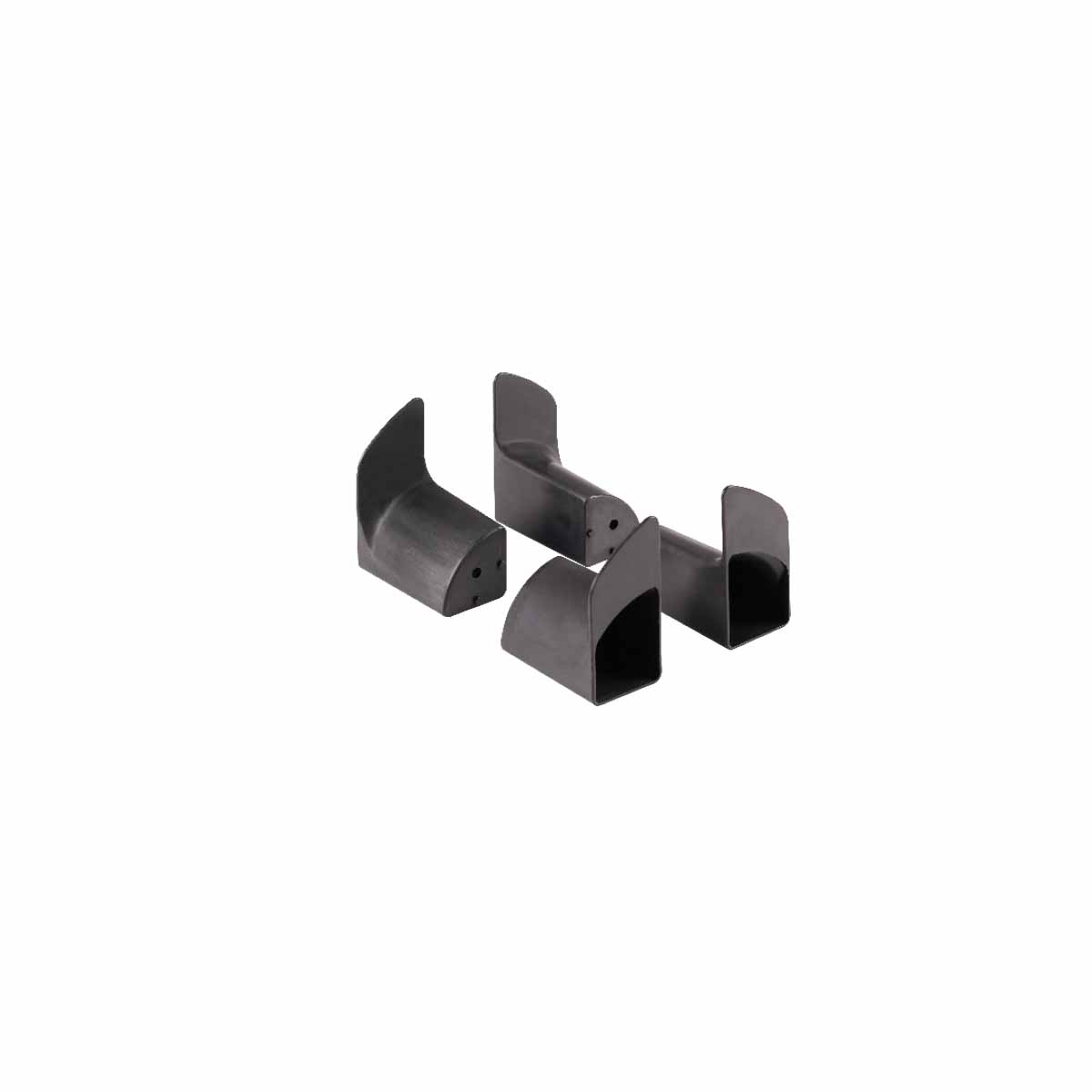

• Accessoires : rails DIN, panneaux divers, visserie M6, roues à frein, kits 10" et 19", multiprise intégrée.

Comment choisir une baie ou un coffret ?

Plusieurs critères déterminent le bon dimensionnement :

• Format et hauteur en U : comptabiliser l'ensemble des équipements à installer (1U par switch 1U, 2U par patch panel 24 ports, etc.) et prévoir une réserve de 20 à 30 % pour les extensions futures.
• Largeur et profondeur : la largeur standard est 600 ou 800 mm (19") ; la profondeur doit être compatible avec les équipements les plus encombrants (serveurs, onduleurs). Les profondeurs courantes vont de 450 à 1000 mm.
• Charge admissible : vérifier la capacité statique de la baie (exprimée en kg) par rapport au poids cumulé des équipements. Les grandes baies 42U/47U sol peuvent supporter jusqu'à 800 kg.
• Type de porte : porte vitrée pour la visibilité des équipements, porte perforée simple ou double pour la ventilation, porte pleine pour la sécurité physique.
• Montage et mobilité : une baie sol fixe convient aux installations pérennes ; des roulettes à frein permettent les déplacements en salle. Les coffrets muraux pivotants facilitent l'accès au câblage arrière.
• Distribution électrique (PDU) : choisir le PDU en fonction du courant d'entrée disponible (16A ou 32A), du type de prise d'entrée (C20, CEE), du nombre et du type de prises de sortie (C13/C19), et du besoin de mesure (courant, puissance, énergie).
• Norme d'indice de protection : IP20 pour les environnements intérieurs standards, IP55 pour les locaux exposés à la poussière ou aux projections d'eau.

Questions fréquentes

Quelle différence entre une baie 19" et un coffret mural ?

Une baie 19" sol est une armoire autoportante, généralement de grande hauteur (de 12U à 47U), destinée aux salles serveurs ou locaux techniques. Un coffret mural se fixe directement sur une cloison ou un mur et convient à des installations plus légères (quelques équipements réseau, brassage de quelques dizaines de prises) dans des espaces où le sol ne peut pas être utilisé.

Comment calculer le nombre d'U nécessaires ?

Chaque équipement rackable indique sa hauteur en unités U (1U = 44,45 mm). Il suffit d'additionner les U de tous les équipements prévus, d'ajouter les espaces pour les panneaux de brassage, les PDU, les passages de câbles et les étagères, puis de prévoir une marge pour les ajouts futurs.

Qu'est-ce qu'un PDU mesureur et quand en a-t-on besoin ?

Un PDU mesureur intègre des capteurs de courant, de tension et parfois de puissance sur les prises ou par phase. Il est utile dans les environnements où la consommation électrique doit être suivie (datacenters, salles de colocation) pour anticiper les pics de charge, facturer à l'usage ou détecter des anomalies de consommation.

Les baies UPTEC sont-elles compatibles avec des équipements de marques différentes ?

Les baies et coffrets au format 19" respectent le standard EIA-310, ce qui les rend mécaniquement compatibles avec tout équipement rackable 19" quelle qu'en soit la marque. La visserie M6 et les montants à pas standard assurent cette interopérabilité.

Peut-on ajouter des roulettes sur une baie sol fixe ?

Oui, des kits de roues (dont deux à frein) existent en accessoire pour permettre la mobilité d'une baie en salle. Il convient de vérifier que la charge totale de la baie équipée reste dans la limite de charge admissible des roues et que le sol supporte le déplacement.

Quelle est la différence entre la gamme 10" et la gamme 19" ?

Le format 10" (ou demi-rack) est une déclinaison compacte du standard 19", adaptée aux petites installations réseau (quelques équipements SOHO ou FTTH). Les équipements 10" ne sont pas directement montables dans une baie 19" sans adaptateur ; des kits de conversion existent à cet effet.
