IP55 : baies et coffrets rack pour environnements contraignants

Un indice IP55 signifie que l'armoire est protégée contre la pénétration de poussière en quantité nuisible (premier chiffre : 5) et contre les jets d'eau dans toutes les directions (second chiffre : 5). L'indice IK10 indique une résistance aux chocs mécaniques de 20 joules. Ces caractéristiques rendent ces armoires adaptées à des installations hors des salles techniques climatisées standard : locaux de production, zones de quai, entrées de bâtiment, locaux techniques extérieurs ou partiellement ouverts.

La gamme se décline en deux grandes familles selon le contexte d'installation : coffrets muraux outdoor et baies autoportantes indoor.

Les familles de produits IP55

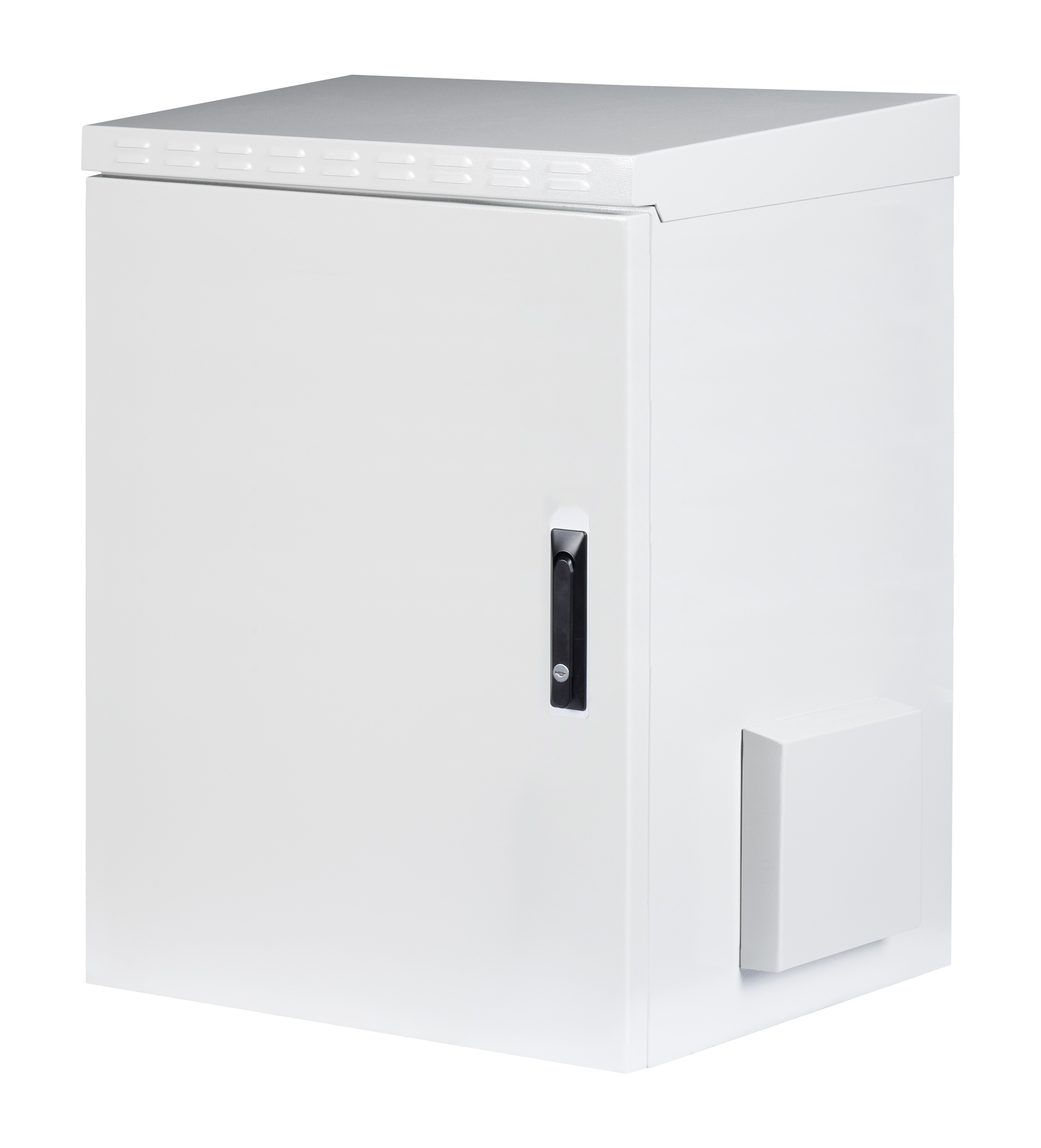

• Coffrets outdoor 19'' : montage mural, de 7U à 20U, profondeurs 450 ou 600 mm, capacité de charge jusqu'à 300 kg au mur et 800 kg au sol ; porte avant avec serrure (1 ou 2 points), entrée d'air filtré, 4 entrées de câbles avec presse-étoupes, possibilité d'ajouter un ventilateur en option.

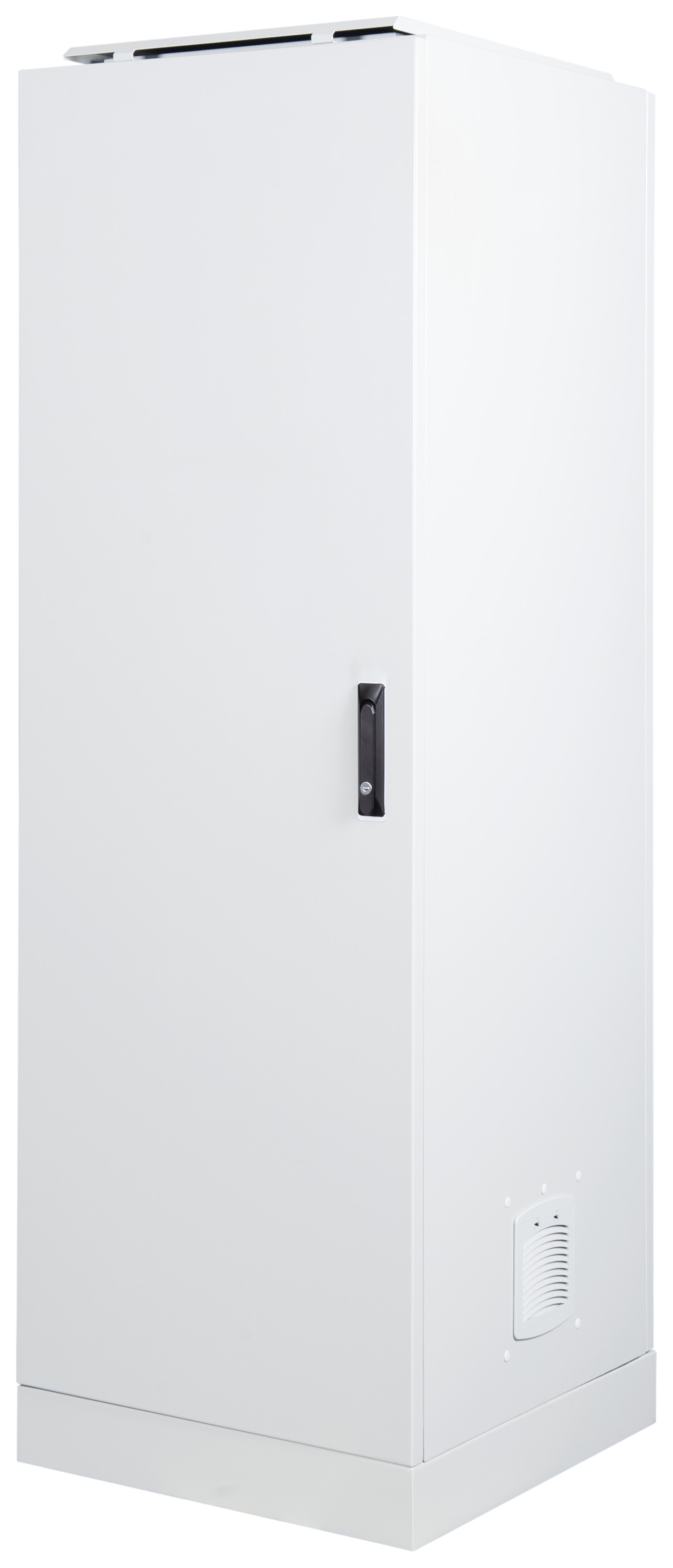

• Baies indoor 19'' : armoires autoportantes de 32U à 42U, profondeurs 450 ou 600 mm, capacité de charge 600 kg ; porte avant avec serrure, 4 montants, ventilation en option par module dédié (2 ou 4 ventilateurs selon la profondeur).

Tous les modèles sont en finition grise RAL 7035, avec une structure en acier.

Comment choisir une armoire IP55 ?

Environnement d'installation

• Outdoor : exposé aux intempéries, variations de température, poussière extérieure — opter pour un coffret mural avec presse-étoupes sur les entrées de câbles et filtre sur l'entrée d'air.
• Indoor en zone contraignante : local de production, atelier, zone de circulation avec projections d'eau — une baie indoor IP55 offre la protection nécessaire sans le surdimensionnement d'un coffret outdoor.

Hauteur en U

• Les coffrets outdoor (7U à 20U) conviennent aux équipements de distribution réseau, switches, alimentations ou boîtiers de télésurveillance.
• Les baies indoor (32U à 42U) sont dimensionnées pour des déploiements plus denses incluant serveurs, baies de brassage et équipements actifs multiples.

Profondeur

• 450 mm : suffit pour les équipements passifs et les switches compacts.
• 600 mm : nécessaire pour des équipements actifs plus profonds et pour une meilleure gestion des câbles.

Ventilation

• IP55 impose des entrées d'air filtrées pour maintenir l'indice de protection. Les modules de ventilation optionnels sont conçus spécifiquement pour ces baies afin de ne pas compromettre le niveau d'étanchéité.
• En outdoor, la ventilation passive (entrée d'air filtré sans ventilateur actif) est suffisante pour des équipements à dissipation modérée.

Fixation et installation

• Les coffrets outdoor sont prévus pour un montage mural (capacité 300 kg) ou au sol (800 kg).
• Les baies indoor sont autoportantes ; prévoir un espace suffisant pour l'ouverture de porte et l'accès au câblage.

Questions fréquentes

La certification IP55 est-elle maintenue si on ajoute un ventilateur ?

Les modules de ventilation proposés en option pour ces baies sont conçus pour préserver l'indice IP55. L'ajout d'un ventilateur non prévu par le fabricant peut compromettre l'étanchéité.

Peut-on monter un coffret outdoor IP55 directement à l'extérieur sans protection supplémentaire ?

L'indice IP55 protège contre les jets d'eau mais pas contre une immersion prolongée ni contre une exposition aux UV intensive sur le long terme. Pour des environnements très exposés, vérifier la compatibilité avec les conditions climatiques locales.

Quelle est la différence entre IK10 et un coffret standard sans indice IK ?

L'indice IK10 garantit une résistance aux chocs mécaniques équivalant à un impact de 20 joules. Un coffret standard sans indice IK n'offre aucune garantie documentée face aux chocs, ce qui peut être problématique dans des zones de passage ou d'activité industrielle.

Les presse-étoupes sont-ils fournis avec les coffrets outdoor ?

Les coffrets outdoor disposent de 4 entrées de câbles. Se référer à la fiche produit pour vérifier si les presse-étoupes sont inclus ou doivent être commandés séparément.

Peut-on installer une baie IP55 indoor dans un local non chauffé en hiver ?

Les équipements actifs ont généralement leurs propres contraintes de température de fonctionnement. La baie elle-même ne chauffe pas l'air intérieur ; vérifier la plage de température de fonctionnement des équipements installés avant de déployer dans un environnement non chauffé.
