ANTENNES ET COMPOSANTS RF : liaisons coaxiales et étanchéité pour sites télécom

Les composants RF assurent l'intégrité des liaisons entre les équipements actifs (BTS, RRU, amplificateurs) et les antennes installées sur pylônes, toits ou façades. La qualité de ces connexions conditionne directement les performances radioélectriques du site : toute discontinuité d'impédance, toute infiltration d'humidité ou mauvaise sertissage se traduit par des pertes d'insertion et des réflexions mesurables sur le réseau.

Les produits référencés dans cette catégorie couvrent trois axes : les bretelles coaxiales de raccordement, les connecteurs RF et adaptateurs, et les solutions d'étanchéité pour la protection des connexions exposées aux intempéries.

Les familles d'ANTENNES ET COMPOSANTS RF

• Antennes : équipements rayonnants pour réseaux mobiles, PMR et autres applications RF extérieures

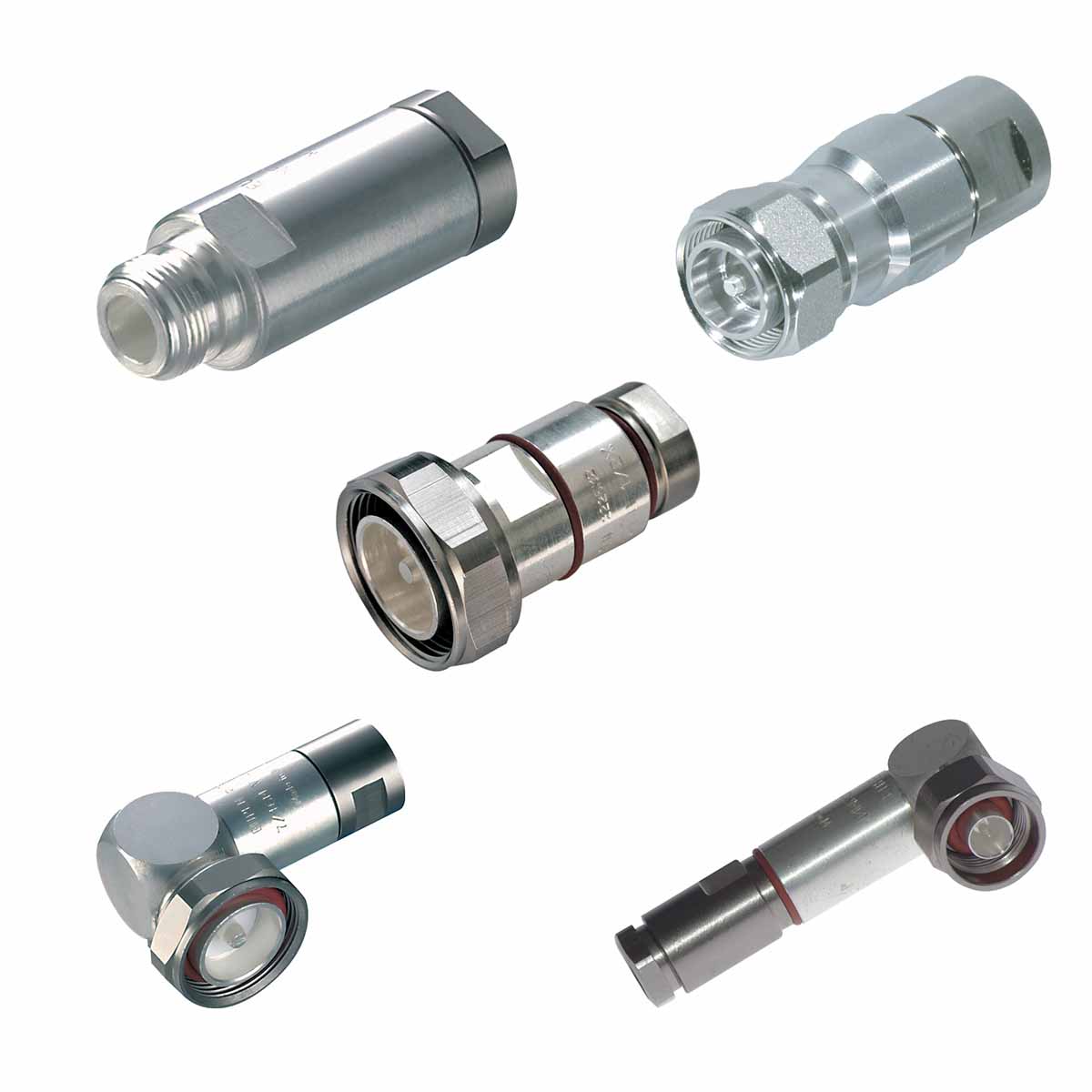

• Composants passifs RF : connecteurs 4.3/10 (mâle/femelle, droit/coudé), connecteurs 7/16 DIN, connecteurs type N, adaptateurs de transition entre interfaces, kits de mise à la terre pour câbles coaxiaux, kits et tubes d'étanchéité rétractables à froid, rubans auto-agglomérants silicone
• Cordons RF : bretelles coaxiales 1/2" superflexibles et standard équipées de connecteurs soudés, disponibles en longueurs fixes (1,5 m à 4 m et plus) avec combinaisons d'interfaces 4.3/10 / 7/16 / N droites ou coudées

Comment choisir ses composants RF ?

Le choix du connecteur RF dépend de l'interface prévue sur l'équipement actif et sur l'antenne.

• Le connecteur 4.3/10 est l'interface de nouvelle génération adoptée sur la plupart des équipements radio actuels : plus compact que le 7/16, il offre des performances RF satisfaisantes jusqu'à plusieurs gigahertz et facilite le câblage en armoire
• Le connecteur 7/16 DIN reste présent sur de nombreux équipements existants et sur certaines antennes ; il est réputé pour sa robustesse mécanique et sa tenue à haute puissance
• Le connecteur type N est fréquemment utilisé en mesure et sur certains équipements de test ou d'amplification

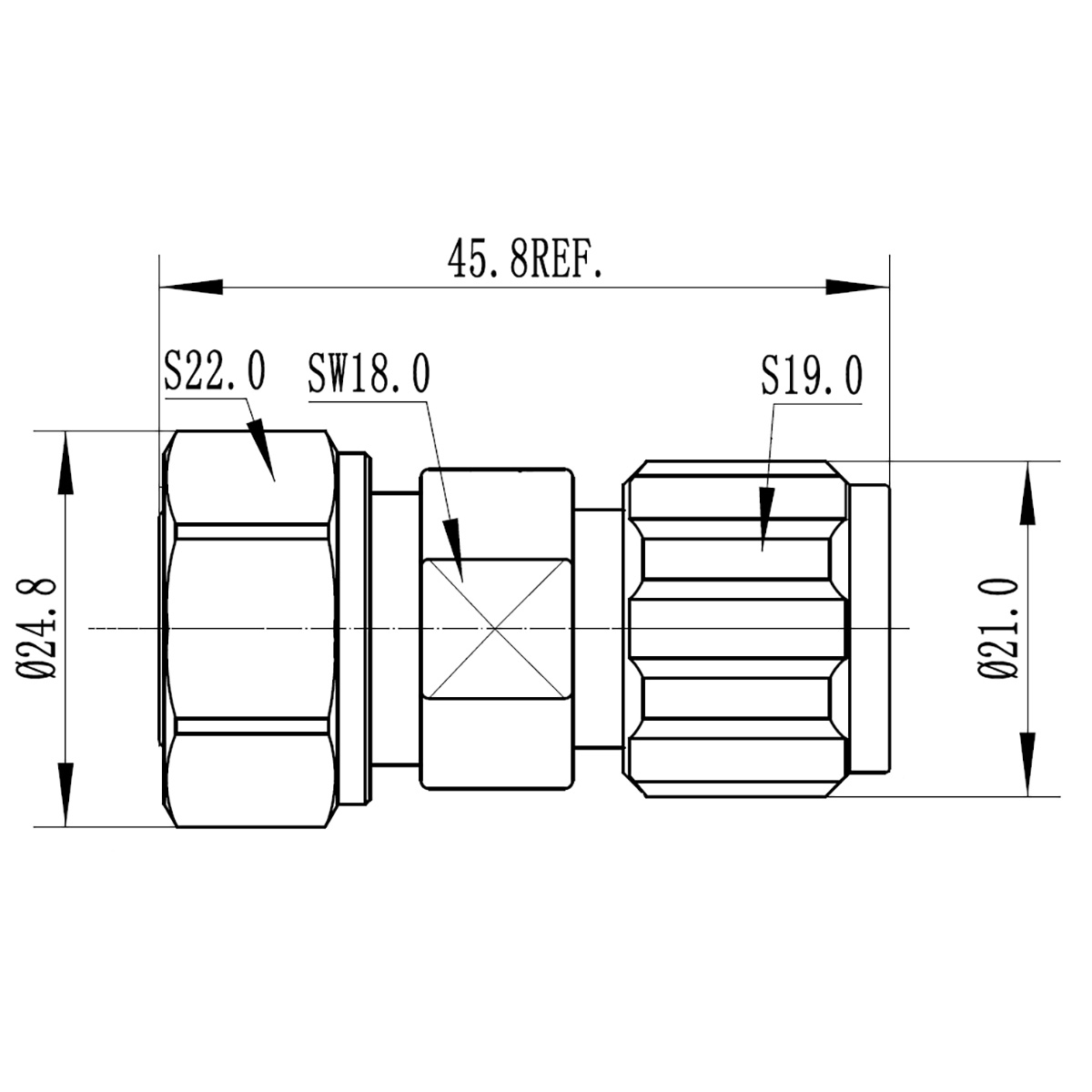

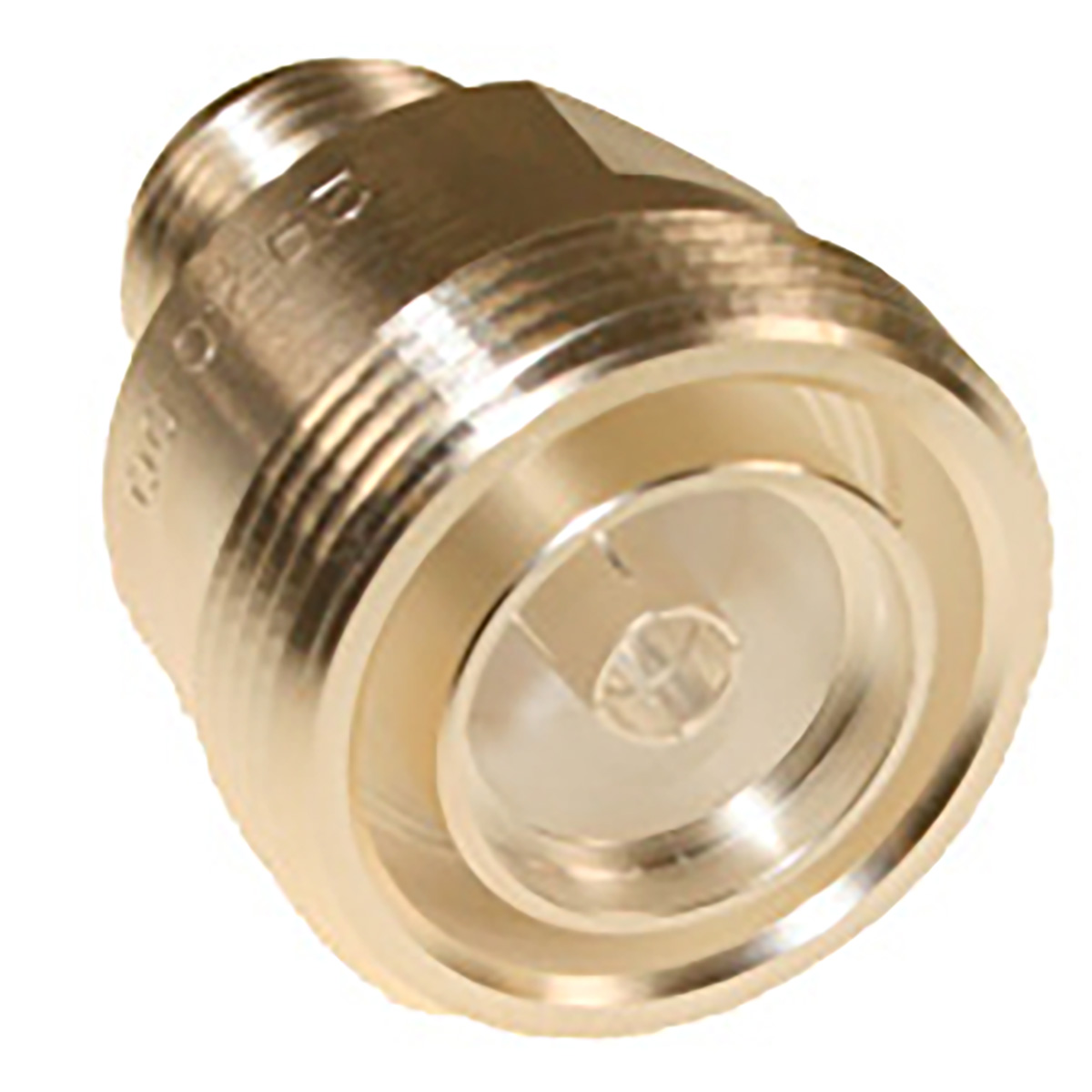

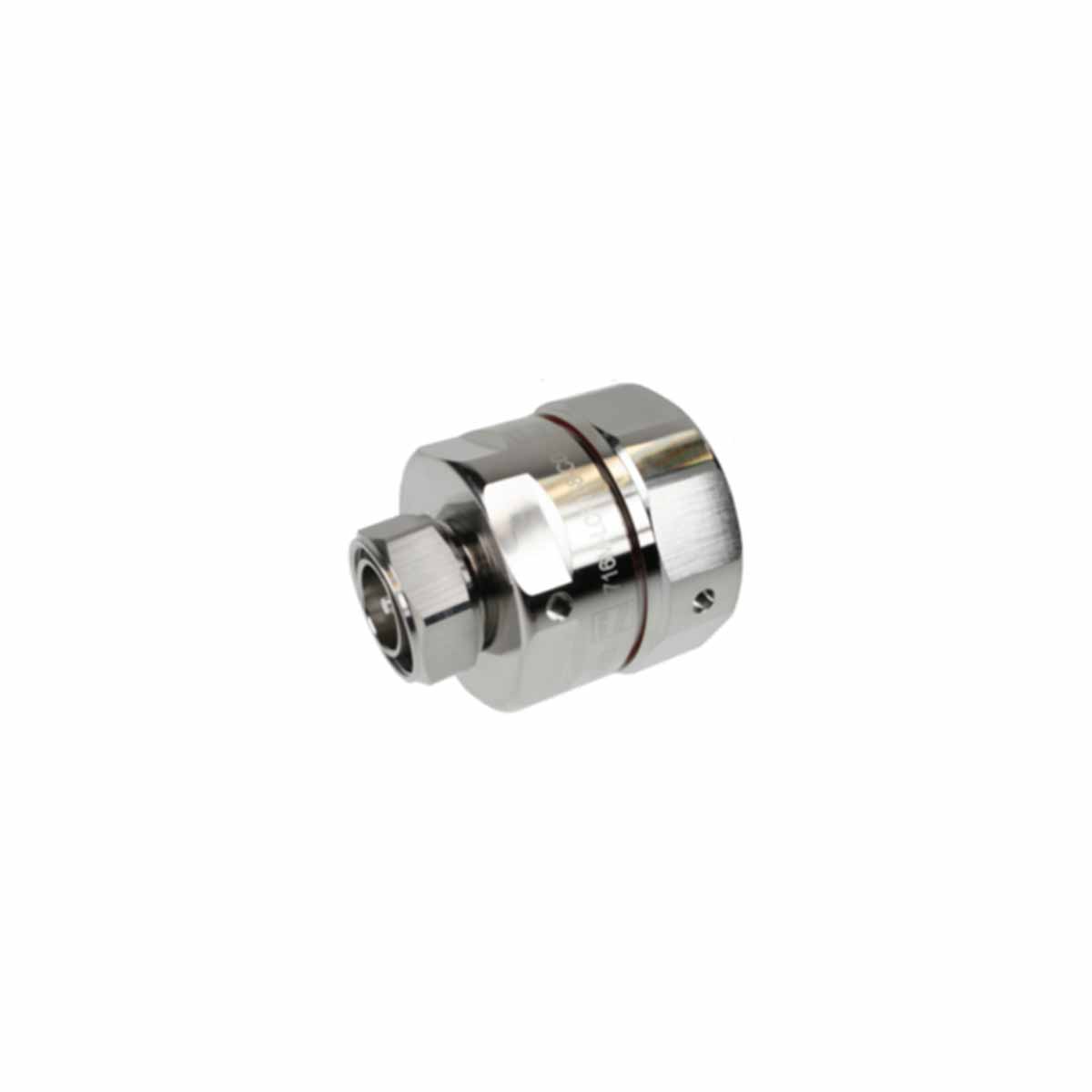

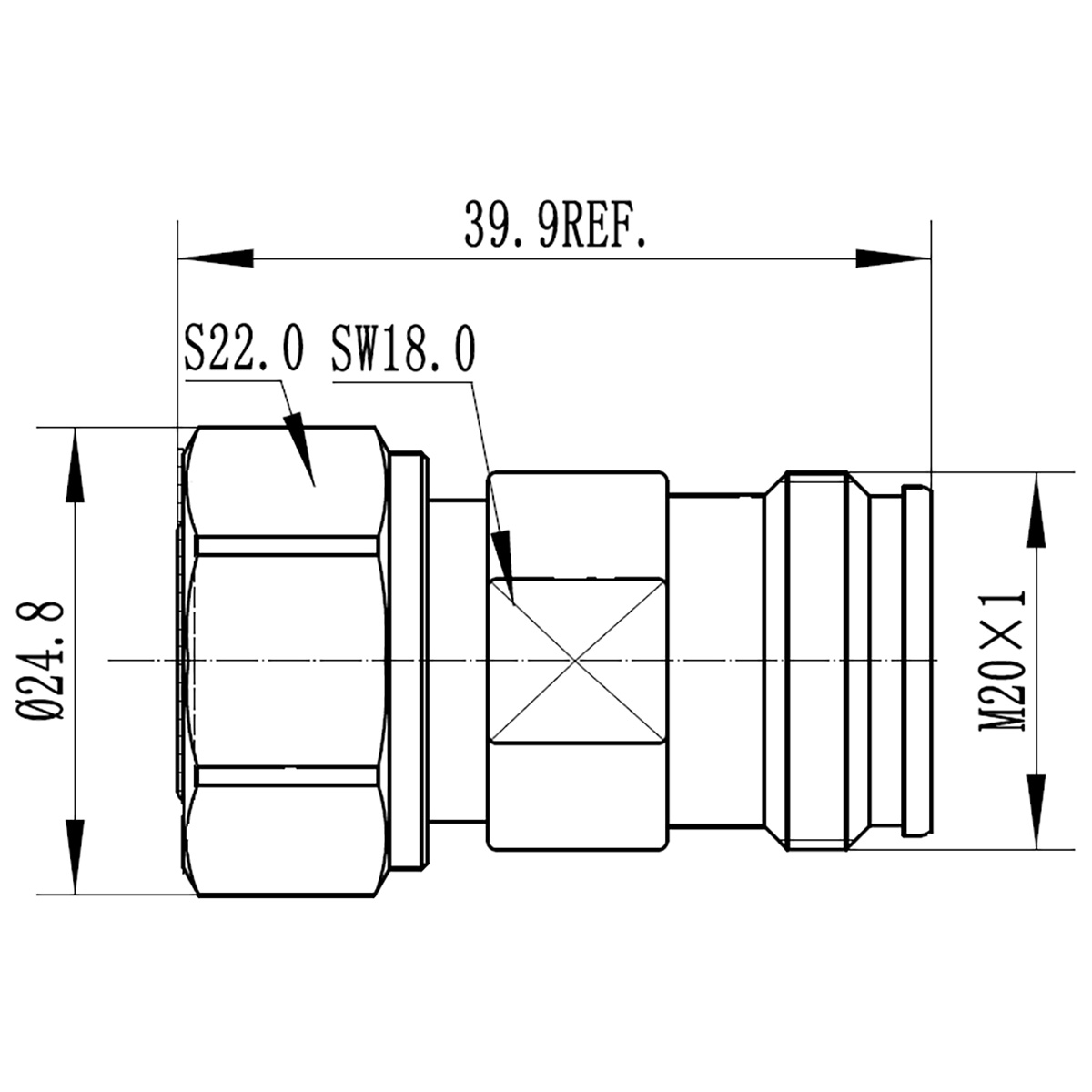

• Les adaptateurs de transition (N mâle / 4.3-10 mâle, 7/16 / 4.3-10) permettent de raccorder des interfaces différentes sans changer le câble

Le choix de la bretelle coaxiale repose sur plusieurs paramètres :

• Le diamètre du câble (1/4", 1/2") détermine les pertes d'insertion : un câble 1/2" présente des pertes moindres sur de longues longueurs
• La version superflexible est à privilégier en tête de pylône ou dans tout environnement nécessitant des rayons de courbure serrés
• La longueur doit être choisie au plus juste pour limiter les pertes ; prévoir une légère réserve pour éviter les tensions mécaniques sur les connecteurs
• L'impédance caractéristique est de 50 ohms sur la totalité des câbles coaxiaux destinés aux applications télécom RF

L'étanchéité des connexions est critique pour les installations extérieures :

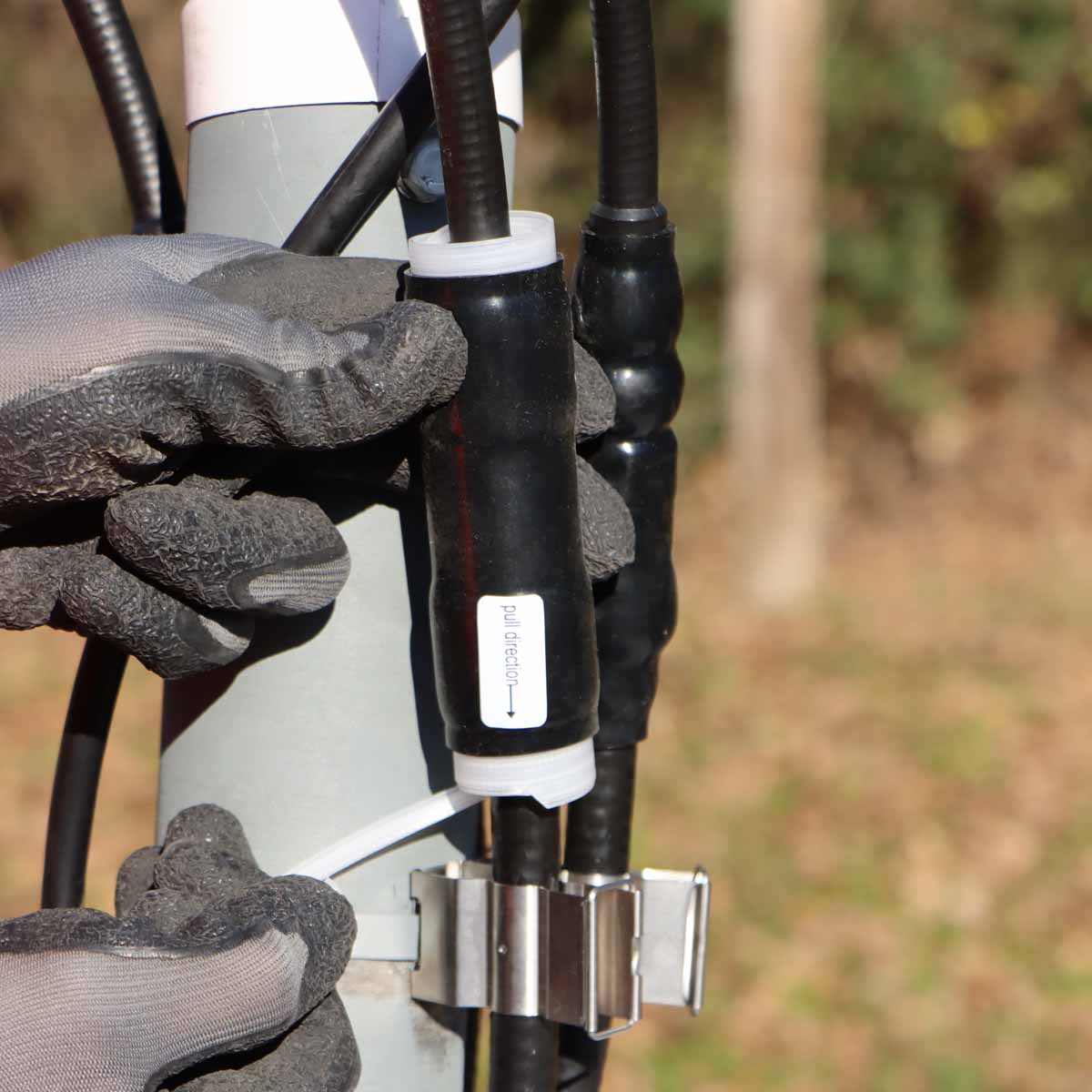

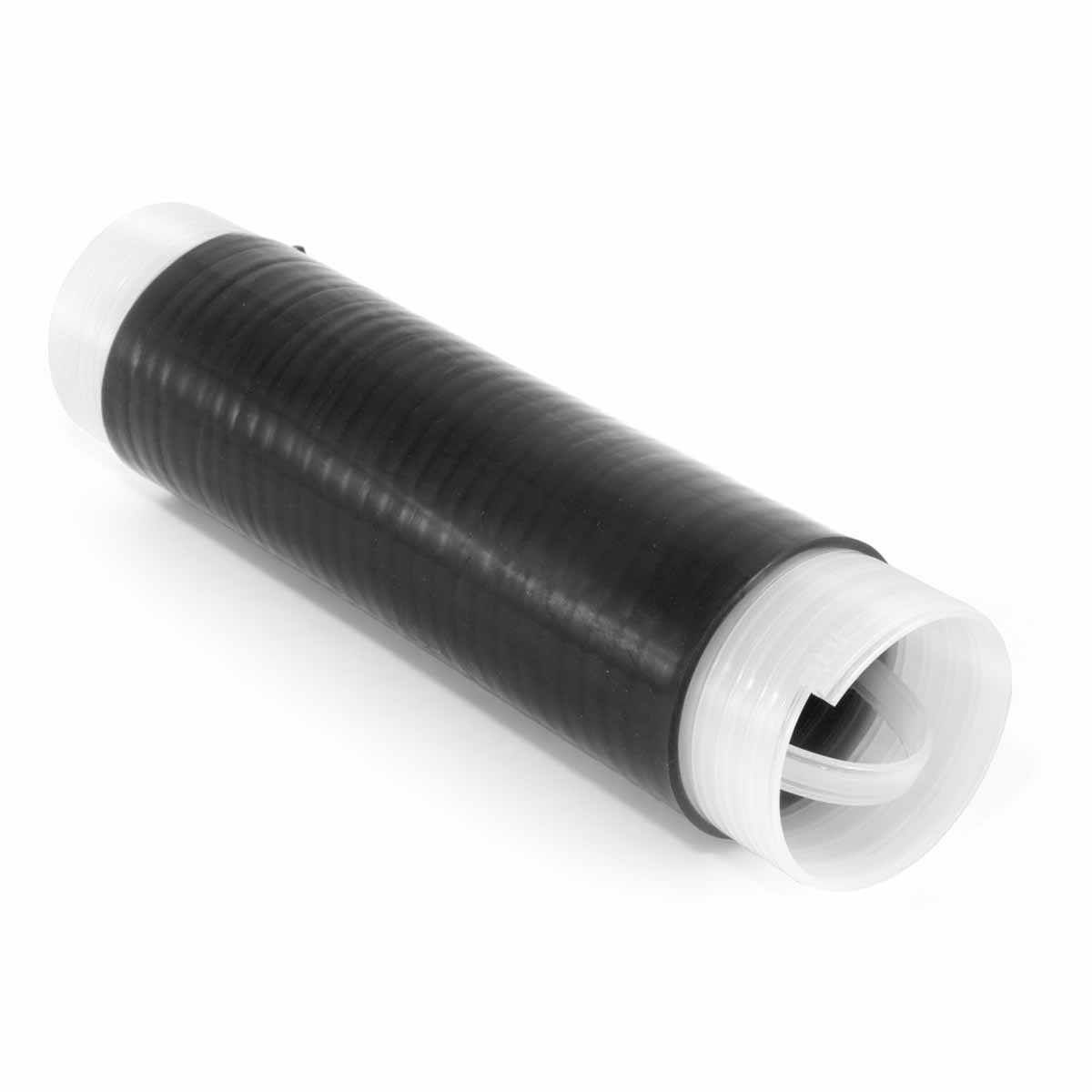

• Les kits d'étanchéité rétractables à froid s'installent sans outillage thermique, ce qui réduit le temps d'intervention en hauteur et élimine le risque de brûlure

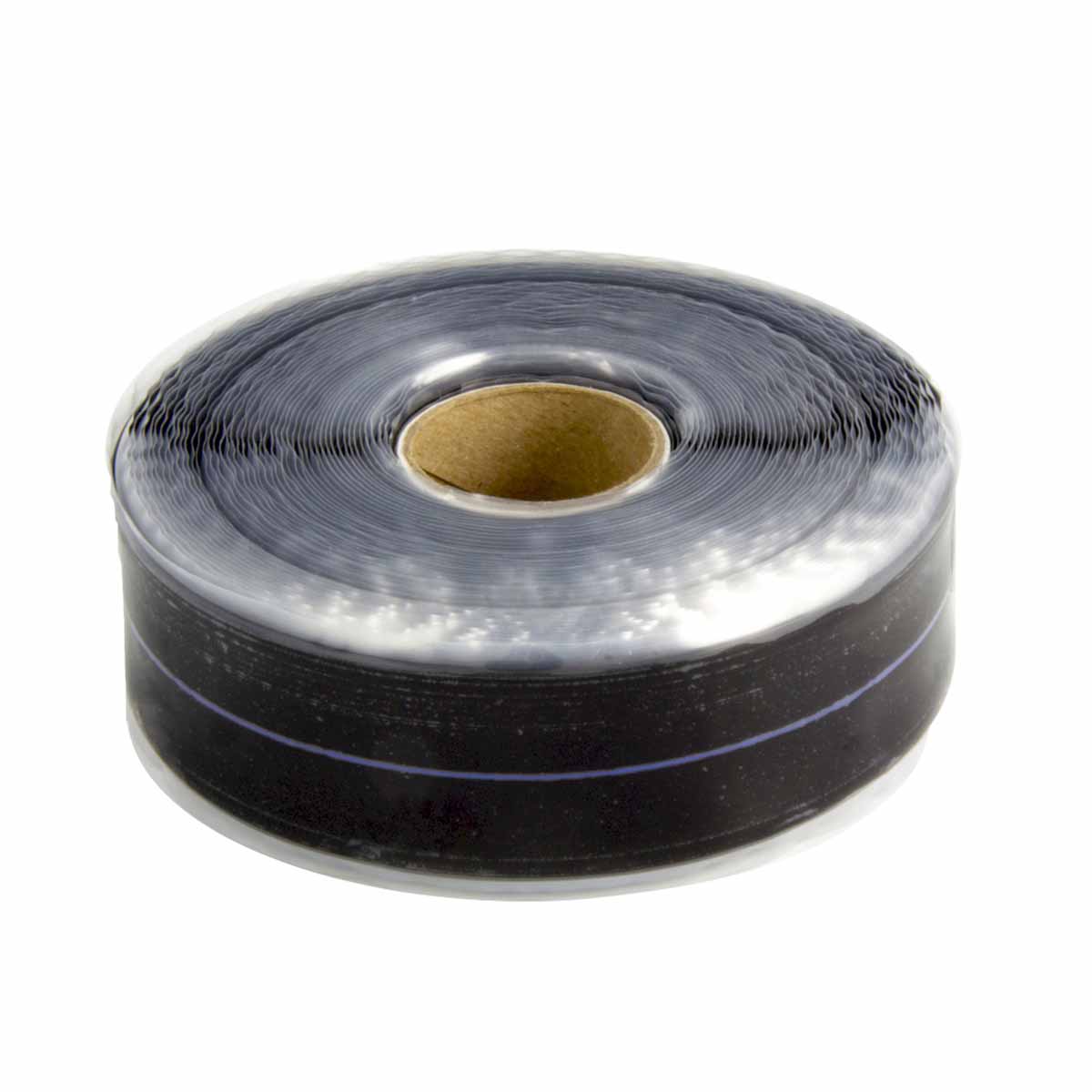

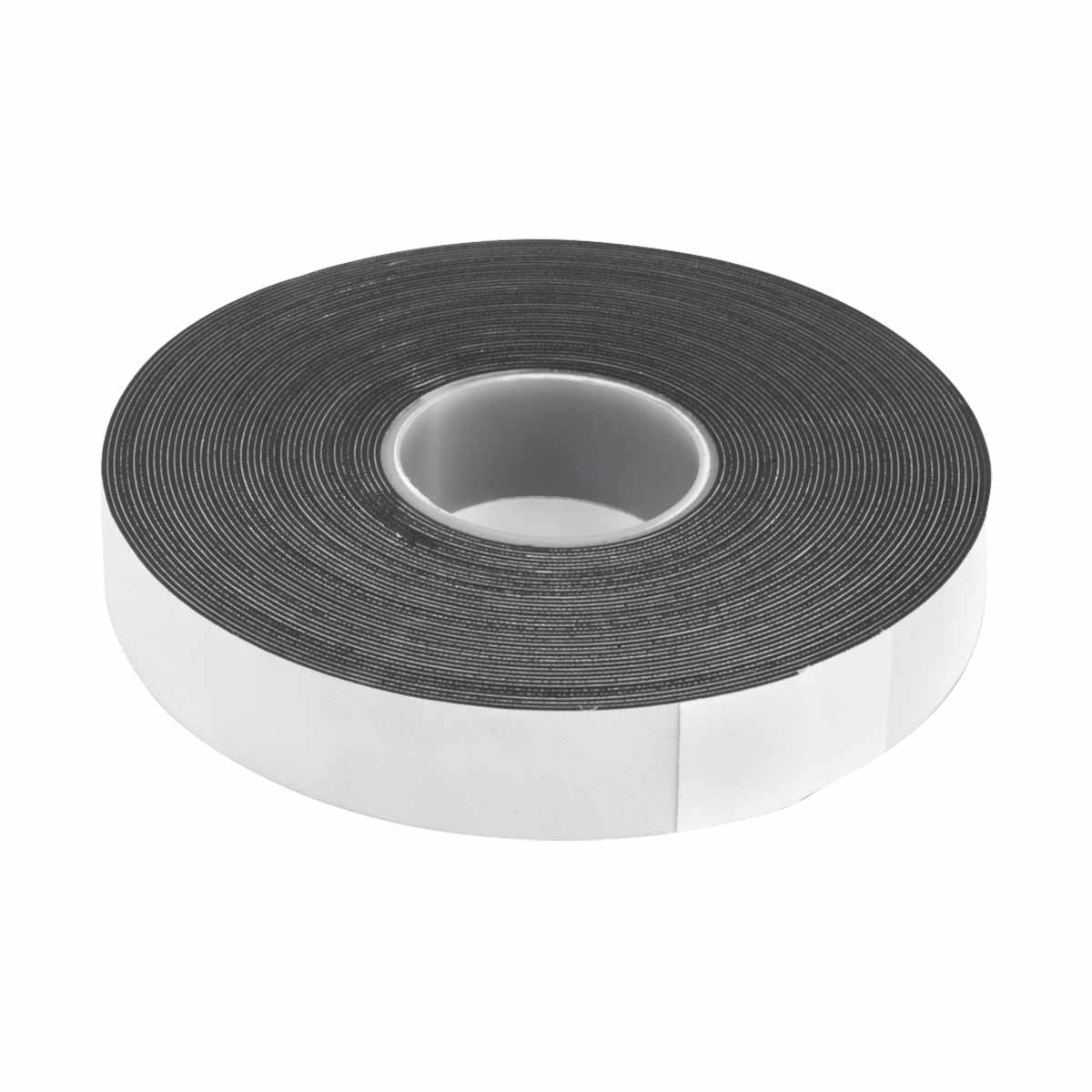

• Le ruban auto-agglomérant en silicone complète l'étanchéité sur les zones de transition et supporte des plages de température étendues (-50 °C à +150 °C)
• La mise à la terre du câble coaxial par kit dédié est une mesure de protection contre les surtensions d'origine foudre, généralement requise sur les installations extérieures

Questions fréquentes

Quelle est la différence entre un connecteur 4.3/10 et un 7/16 DIN ?

Le 4.3/10 est une interface plus récente, de dimensions réduites par rapport au 7/16 DIN. Il est plus facile à serrer dans des espaces contraints et offre des performances RF comparables pour la plupart des applications télécom actuelles. Le 7/16 reste dominant sur les installations plus anciennes et sur les équipements à haute puissance.

Peut-on mélanger des connecteurs de marques différentes sur une même bretelle ?

Les interfaces 4.3/10, 7/16 et N sont des standards ouverts ; la compatibilité mécanique entre fabricants est généralement assurée à condition de respecter les tolérances dimensionnelles du standard. Il est cependant recommandé de vérifier la compatibilité couple de serrage et la classe de performance annoncée par chaque fabricant.

Un kit d'étanchéité rétractable à froid remplace-t-il le ruban auto-agglomérant ?

Ces deux solutions sont complémentaires. Le kit rétractable à froid offre une étanchéité structurée et reproductible sur le connecteur. Le ruban auto-agglomérant en silicone est utilisé en complément sur les zones de transition câble/connecteur ou pour toute réparation ponctuelle. Leur utilisation combinée renforce la durabilité de la connexion en environnement sévère.

Quelle longueur de bretelle prévoir entre un RRU et une antenne ?

La longueur dépend de la configuration mécanique du site (distance entre le point de fixation du RRU et la tête d'antenne). Il est courant de prévoir une bretelle de 1,5 m à 4 m selon la hauteur du bras de support. Une bretelle trop longue introduit des pertes supplémentaires inutiles ; une bretelle trop courte exerce des contraintes mécaniques sur les connecteurs.

Pourquoi mettre à la terre le câble coaxial d'alimentation d'antenne ?

La mise à la terre d'un câble coaxiaux extérieur permet d'écouler les courants induits par la foudre ou les décharges électrostatiques vers la terre avant qu'ils n'atteignent les équipements actifs. Elle relève généralement des règles de protection contre la foudre applicables aux installations télécom extérieures.
