Kit 19''

Kit 19'' : solutions réseau 19 pouces prêtes à installer

Le format 19 pouces est le standard des infrastructures réseau professionnelles. Les kits de cette catégorie regroupent dans un seul produit le coffret ou la baie, le panneau de brassage et les accessoires de fixation, ce qui réduit le temps d'installation sur site et garantit la cohérence de la chaîne de câblage. Ils sont déclinés en plusieurs hauteurs (6U, 9U, 12U, 15U, 42U) et plusieurs configurations de câblage.

Les familles de Kit 19''

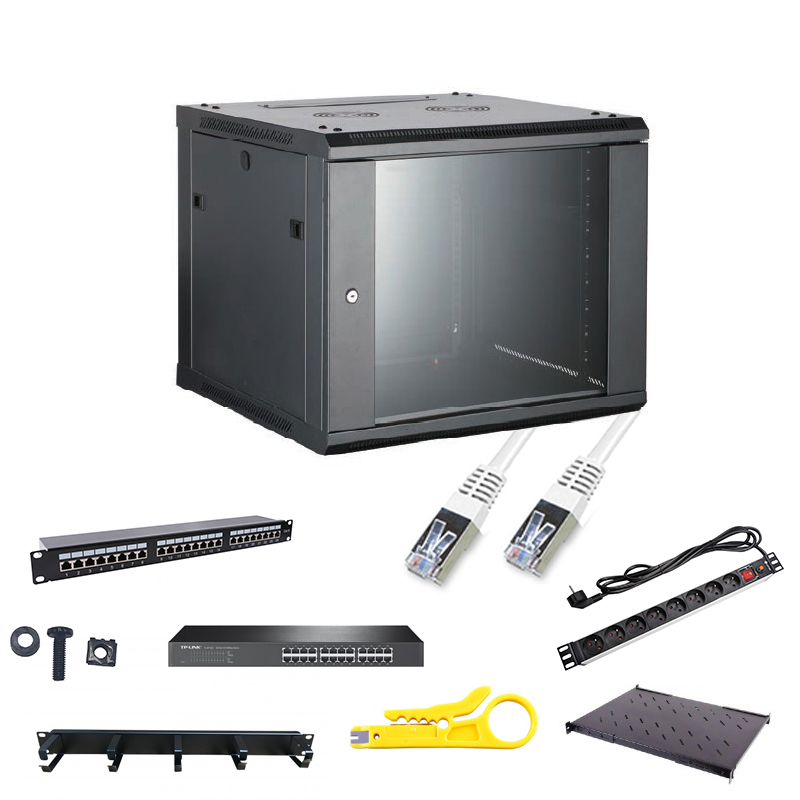

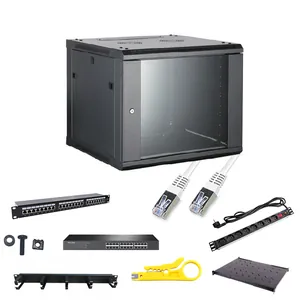

• Kits avec embase : coffrets équipés d'un panneau de brassage 24 ports avec embases préinstallées, prêts à recevoir les câbles de distribution.

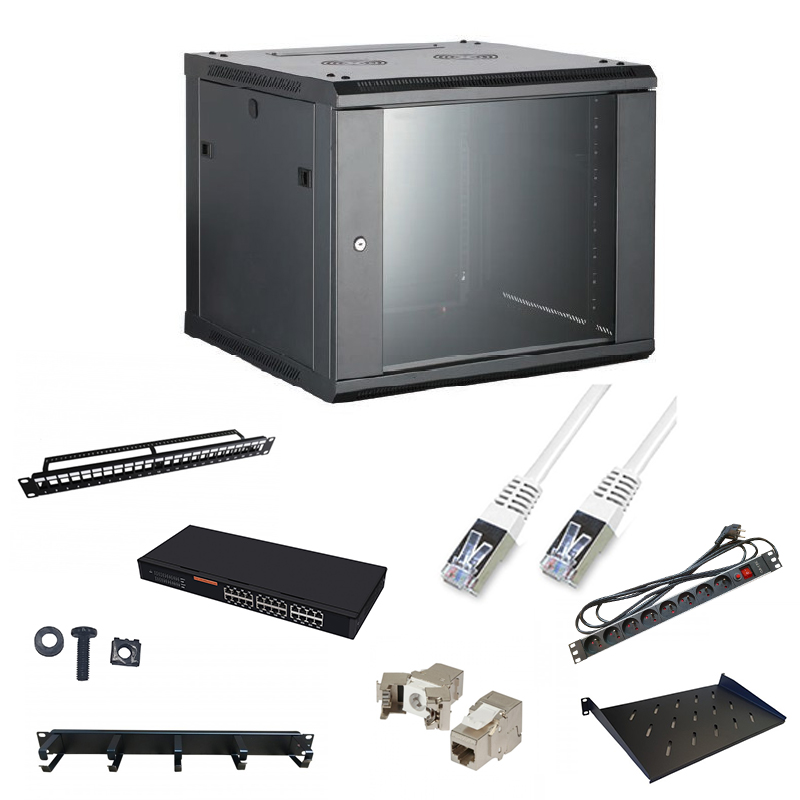

• Kits avec panneaux équipés : solutions intégrant des panneaux de brassage entièrement câblés, catégorie 6 UTP ou STP, pour un raccordement direct sans module additionnel.

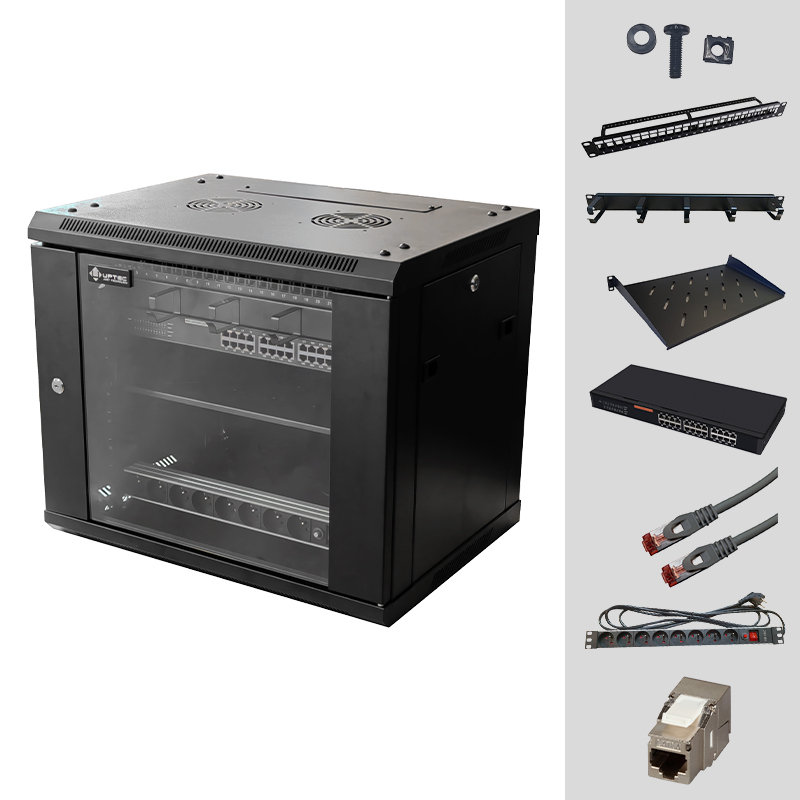

• Full Gigabit : configurations CAT6a garantissant la transmission Gigabit sur l'ensemble de la chaîne, disponibles en coffrets 6U, 9U et 12U avec des références UPTEC.

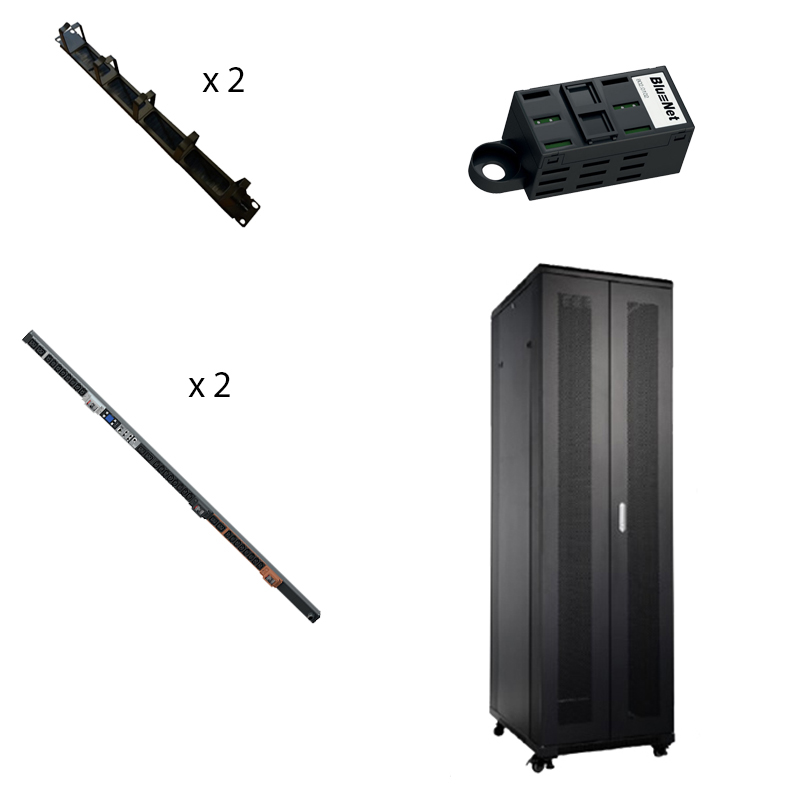

• Bundles datacenter : assemblages de grande hauteur (42U, 800 × 1200 mm) incluant des PDU et des passe-câbles, destinés aux salles serveurs et petits datacenters.
• Divers : configurations spécifiques ou solutions sur mesure pour besoins particuliers.

Comment choisir son Kit 19'' ?

• Hauteur en U : 6U convient à un petit point de distribution (moins de 24 postes) ; 9U et 12U permettent d'intégrer un ou deux équipements actifs (switch, onduleur) en plus du panneau ; 15U et au-delà sont adaptés aux répartiteurs intermédiaires plus denses.
• Catégorie de câblage : CAT6 UTP pour les déploiements Gigabit courants ; CAT6a pour les infrastructures nécessitant une marge de performance ou préparant un passage futur en 10 Gigabit.
• Blindage : choisir STP/FTP dans les environnements à forte perturbation électromagnétique (proximité de machines, salles industrielles) ; UTP suffit dans les environnements tertiaires standard.
• Nombre de ports : les solutions standard proposent 24 ports par unité de brassage ; comparer la densité requise au nombre d'U disponibles dans le kit.
• Dimensions du coffret : vérifier la profondeur disponible pour loger les équipements actifs et assurer un rayon de courbure correct des câbles.
• Bundle vs kit simple : les bundles incluant PDU et passe-câbles sont adaptés aux installations complètes de racks en salle serveur, là où un kit simple suffit pour un point de brassage classique.

Questions fréquentes

Un kit 19'' 6U peut-il accueillir un switch ?

Oui, à condition que le switch soit au format 19 pouces et que sa hauteur en U, ajoutée à celle du panneau de brassage, ne dépasse pas 6U. Un switch 1U laisse par exemple 5U disponibles pour le brassage et les accessoires.

Quelle est la différence entre un kit CAT6 et un kit CAT6a ?

La catégorie 6a offre une bande passante étendue à 500 MHz contre 250 MHz pour le CAT6, et prend en charge le 10 Gigabit sur 100 m. Le CAT6a est généralement plus encombrant (câbles plus épais) mais recommandé pour les nouvelles installations ou les environnements à haute densité de ports.

Les panneaux de brassage fournis dans les kits sont-ils compatibles avec des modules Keystone ?

Cela dépend du modèle : certains kits intègrent des panneaux à connecteurs intégrés (non Keystone), d'autres des châssis nus acceptant des modules Keystone interchangeables. La fiche produit précise le type de panneau inclus.

Un bundle 42U est-il livré assemblé ?

Les bundles de grande hauteur sont généralement livrés en éléments à assembler sur site. Consulter la fiche produit pour connaître le contenu exact (baie, PDU, passe-câbles) et les modalités de livraison.

Peut-on mélanger des équipements de marques différentes dans un même kit 19'' ?

Oui, dès lors que le format 19 pouces et la hauteur en U sont respectés. Les équipements actifs et passifs de marques différentes sont compatibles mécaniquement dans une baie standard 19 pouces.
