Coffrets de communication : centraliser TV, téléphonie et données

Le coffret de communication est le point de regroupement des liaisons multiservices d'un logement ou d'un petit bâtiment tertiaire. Il accueille les équipements de terminaison (DTI), les organes de distribution TV, les embases RJ45 de brassage, et les éléments de raccordement balun pour la transmission du signal télévisuel sur le réseau cuivre. Un coffret bien équipé permet de gérer l'ensemble des prises depuis un seul endroit, de tester les liaisons et de reconfigurer la distribution sans intervention dans les gaines.

Les familles de produits des coffrets de communication

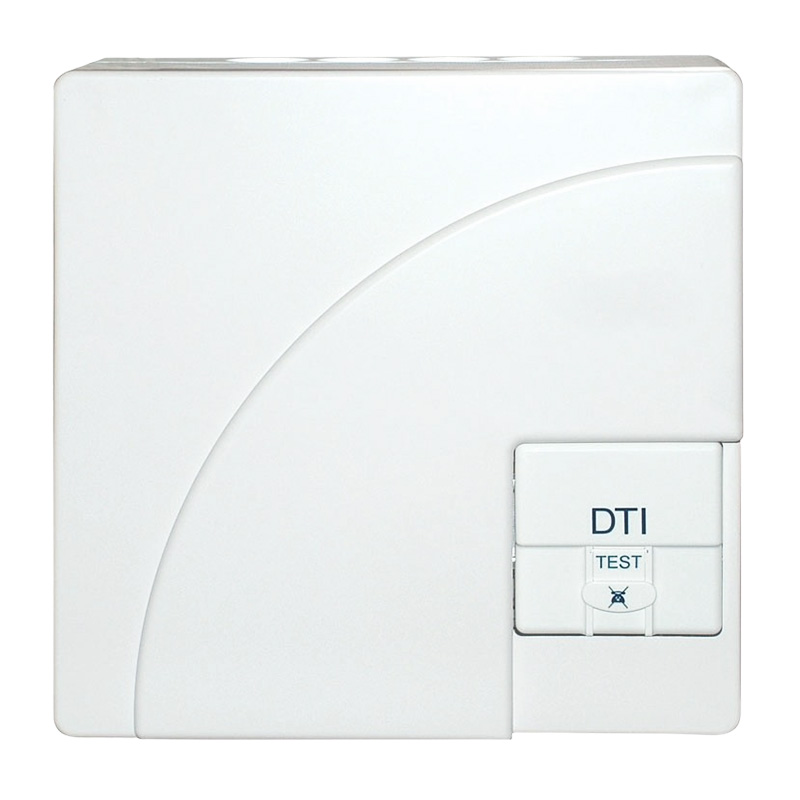

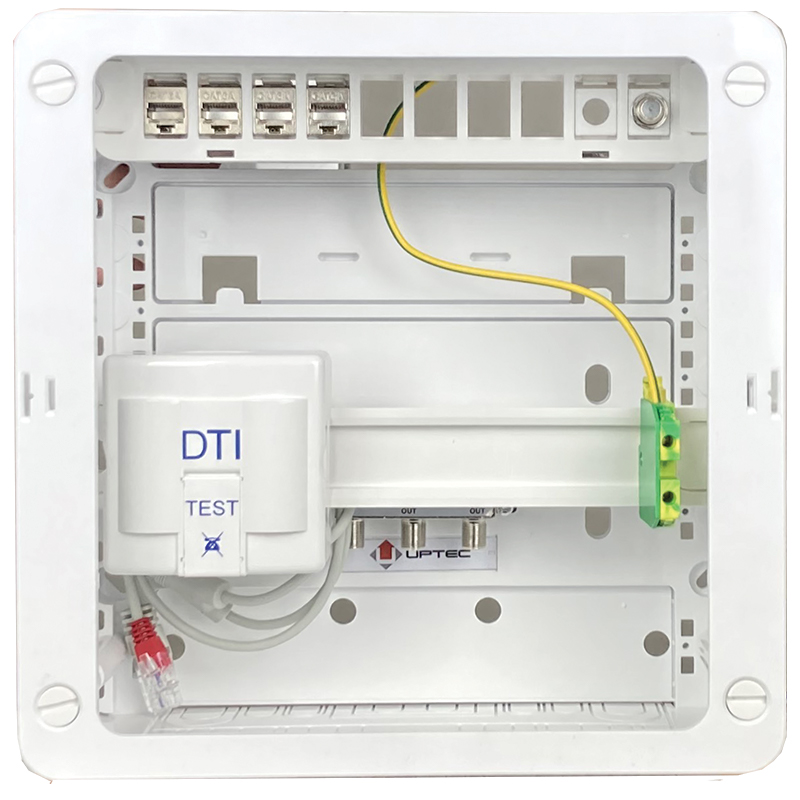

• Coffrets Grade 3 précâblés : platines ou coffrets complets (250×250 mm ou H300) intégrant un rail DIN, un support de connecteurs keystone, un DTI RJ45, un répartiteur TV et les cordons de raccordement. Certains modèles incluent des embases Cat 6A certifiées pour les réseaux 10G.

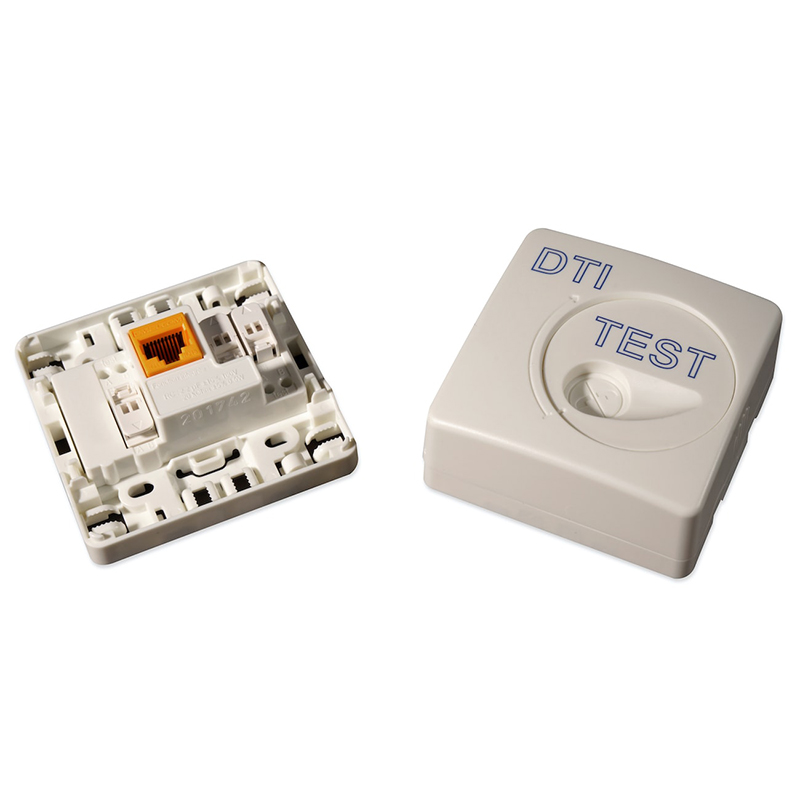

• DTI (Dispositif de Terminaison Intérieur) RJ45 : point de démarcation entre le réseau de l'opérateur et l'installation intérieure. Le DTI RJ45 3 lignes avec module RC intégré est adapté aux installations téléphoniques analogiques et box ADSL/VDSL.

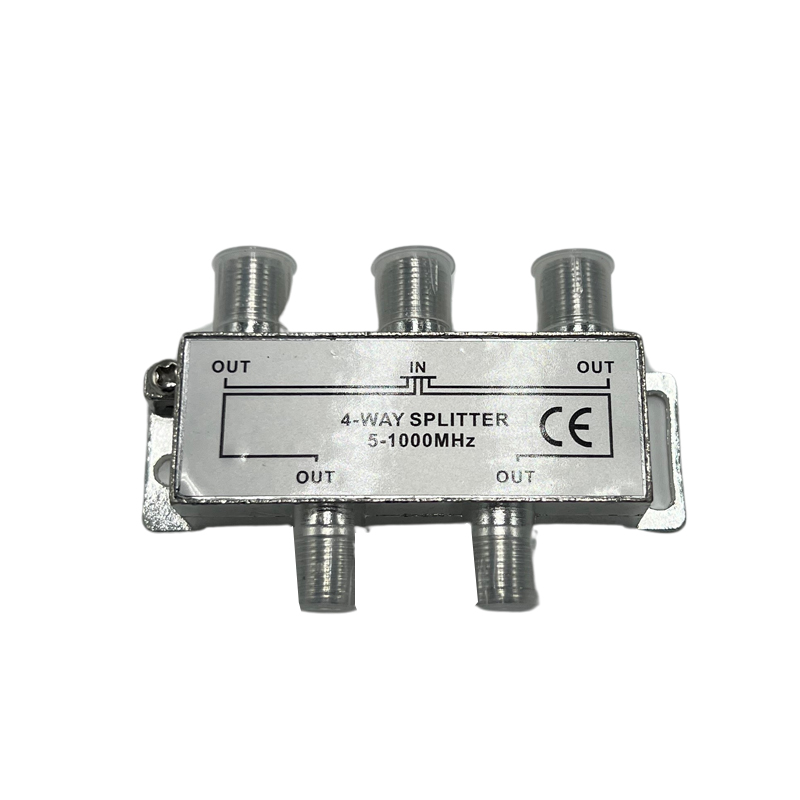

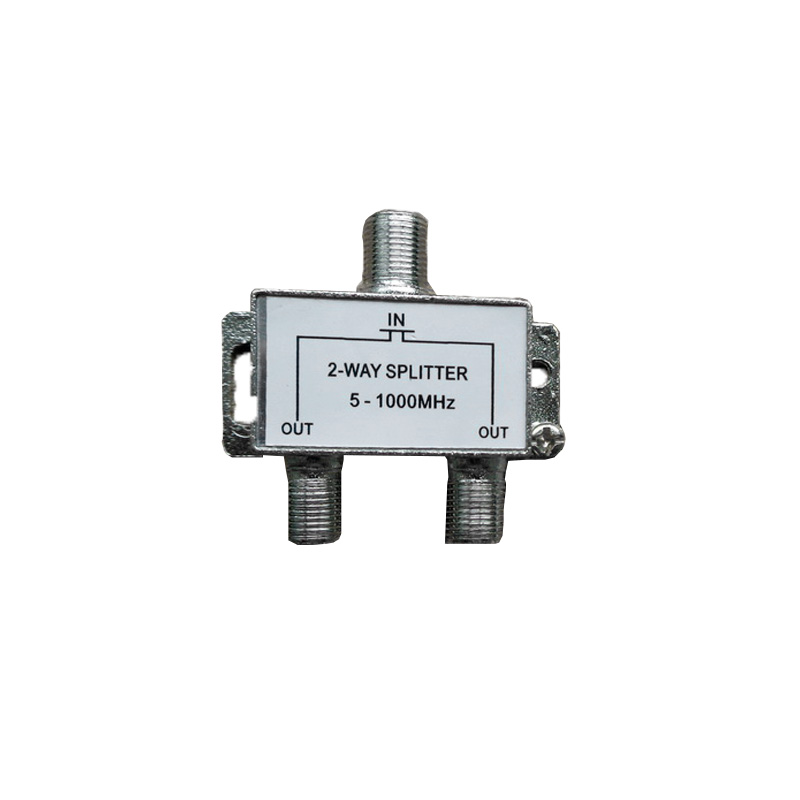

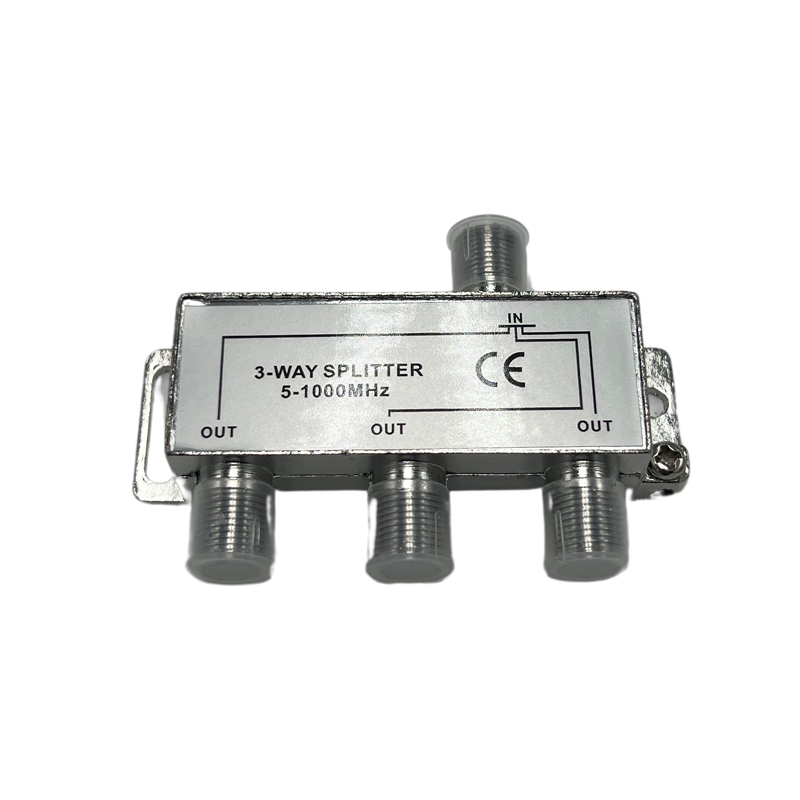

• Répartiteurs TV (splitters) : passifs, 75 Ohm, connecteurs F femelles, disponibles en 1 entrée vers 2, 3 ou 4 sorties. Plage de fréquences 5-1000 MHz couvrant la TNT terrestre et les signaux satellite bande basse.

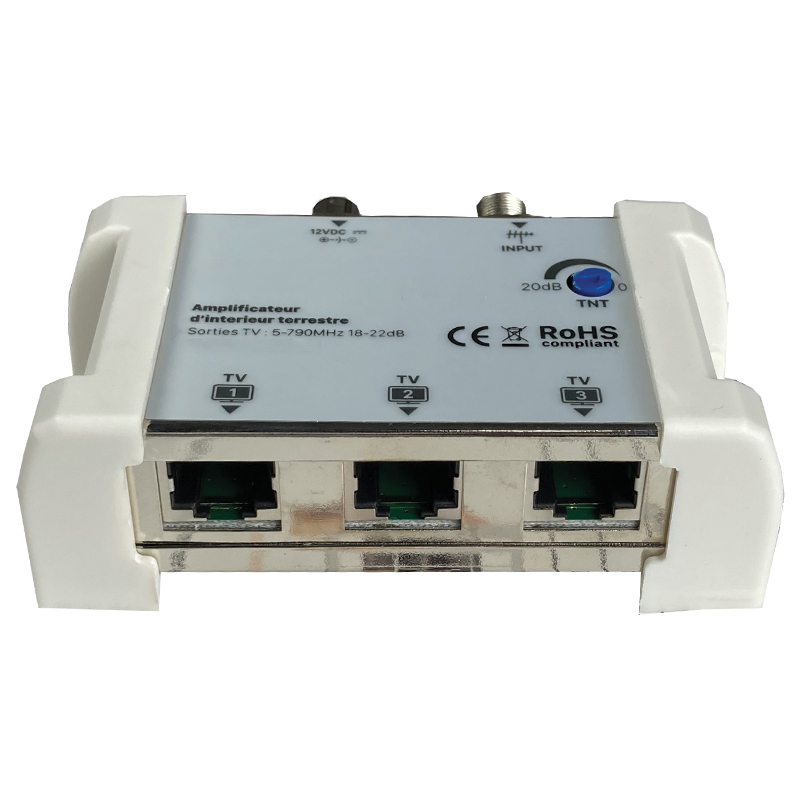

• Distributeurs TV actifs : pour les installations nécessitant un maintien du niveau de signal sur plusieurs prises (distribution TNT sur réseau Grade 3TV).

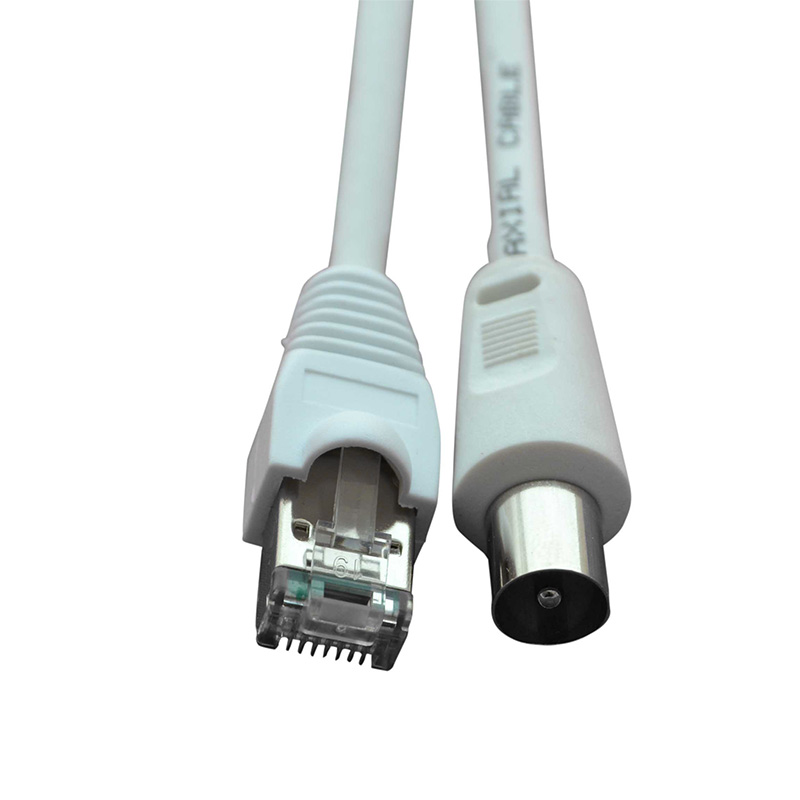

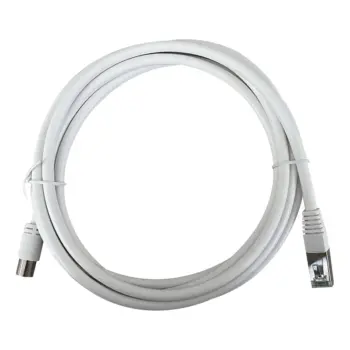

• Cordons balun (symétriseurs) : adaptateurs RJ45/IEC ou RJ45/Fiche F permettant de faire circuler le signal TV sur le câblage cuivre RJ45 existant. Disponibles en plusieurs longueurs (0,20 m à 2,50 m), câble coaxial 3C2V.

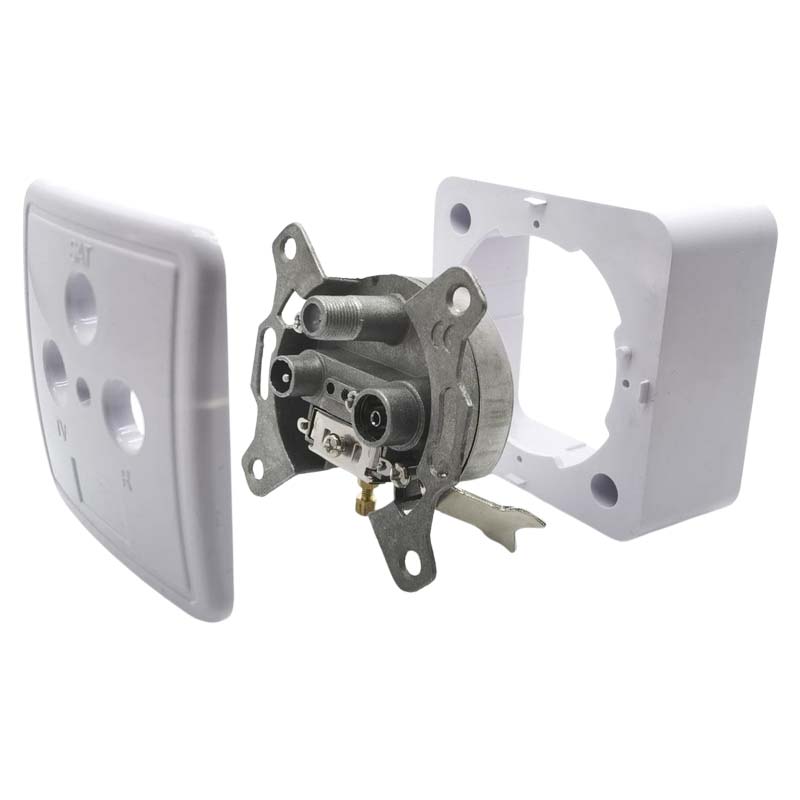

• Prises TV saillie : prises TV-SAT-FM pour installation en saillie, complétant l'installation terminale.

Comment choisir ses équipements de coffret de communication ?

• Grade du coffret : le Grade 3 est la référence pour les logements neufs raccordés aux réseaux très haut débit (fibre, VDSL). Vérifier que le coffret inclut bien les éléments requis (DTI, embases Cat 6A, répartiteur TV).
• Nombre de prises RJ45 : adapter le nombre d'embases keystone au nombre de prises dans le logement (généralement 4 à 12 ports).
• Nombre de sorties TV : choisir un répartiteur 2, 3 ou 4 sorties selon le nombre de prises TV à alimenter. Au-delà de 4 sorties, un distributeur actif peut être nécessaire pour maintenir le niveau de signal.
• Longueur des cordons balun : vérifier la distance entre la prise de communication RJ45 et le téléviseur pour choisir la longueur de cordon balun adaptée.
• Dimensions du coffret : les platines 250×250 mm conviennent aux petites installations ; des coffrets plus hauts (H300) sont nécessaires pour les logements avec plus de 4 prises.

Questions fréquentes

Qu'est-ce qu'un DTI RJ45 et pourquoi est-il obligatoire ?

Le DTI (Dispositif de Terminaison Intérieur) est le point de séparation entre le réseau public de l'opérateur téléphonique et l'installation privée du logement. Il protège le réseau opérateur contre les défauts d'installation intérieure. Son intégration dans le coffret de communication est une exigence des normes d'installation résidentielle.

Un cordon balun permet-il de recevoir la TNT sur un téléviseur via une prise RJ45 ?

Oui. Le cordon balun convertit le signal coaxial TV en signal sur paire torsadée (câblage RJ45 Cat 5e ou supérieur), et inversement à l'autre extrémité. Cela permet d'utiliser le câblage cuivre existant du logement pour distribuer le signal TV sans tirer de câble coaxial supplémentaire.

Quelle est la différence entre un répartiteur TV passif et un distributeur actif ?

Un répartiteur passif divise le signal entre plusieurs sorties sans amplification, ce qui entraîne une perte de niveau (atténuation) proportionnelle au nombre de sorties. Un distributeur actif compense cette perte par amplification, ce qui est utile lorsque le niveau de signal entrant est insuffisant ou que le nombre de prises est élevé.

Les embases Cat 6A des coffrets Grade 3 sont-elles compatibles avec du câblage Cat 5e ?

Les embases Cat 6A sont rétrocompatibles avec les câbles Cat 5e et Cat 6 en termes de connexion, mais les performances 10G ne sont garanties qu'avec un câblage Cat 6A de bout en bout.

Peut-on ajouter des équipements dans un coffret Grade 3 déjà installé ?

Oui, à condition que le coffret dispose d'emplacements disponibles sur le rail DIN et le support keystone. Les coffrets H300 offrent généralement plus de place pour des ajouts ultérieurs.
