15U

Coffrets 19" 15U : caractéristiques et usages

Le format 15U correspond à une hauteur utile de 15 unités de rack (1U = 44,45 mm), soit environ 665 mm de hauteur intérieure. Cette capacité convient aux petits réseaux locaux, aux points de distribution d'étage ou aux installations audiovisuelles compactes. Les coffrets 15U de la gamme UPTEC sont conçus en largeur normalisée 600 mm, avec des profondeurs de 450, 600 ou 800 mm selon les modèles, et une finition noire RAL 9005 standard.

L'indice de protection IP20 couvre la majorité des installations en locaux techniques fermés. Les modèles baie audiovisuelle atteignent une capacité de charge de 400 kg grâce à leur structure renforcée et leurs quatre roulettes avec frein, tandis que les coffrets muraux standard supportent généralement 60 kg.

Les familles de coffrets 15U

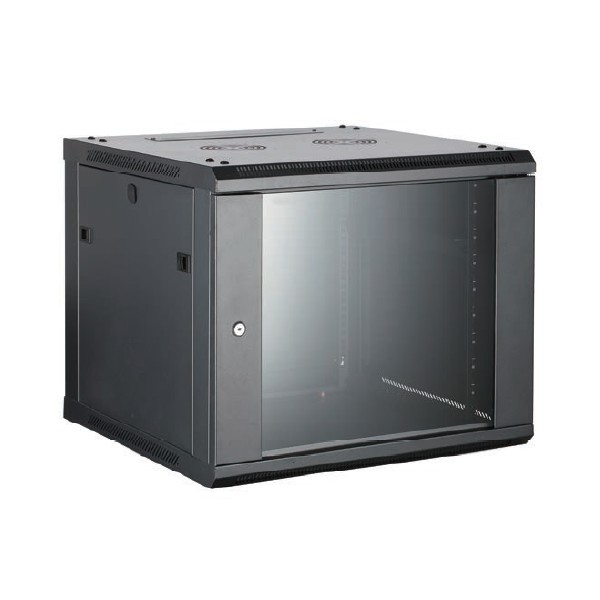

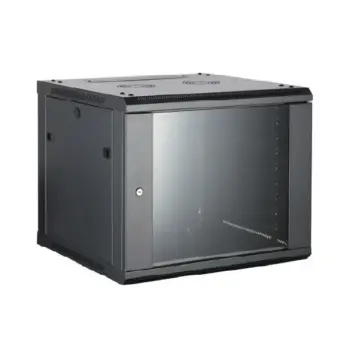

• Coffrets muraux fixes : montage au mur, panneaux latéraux amovibles, 4 montants 19", kit visserie et mise à la terre inclus, profondeur 450 ou 600 mm

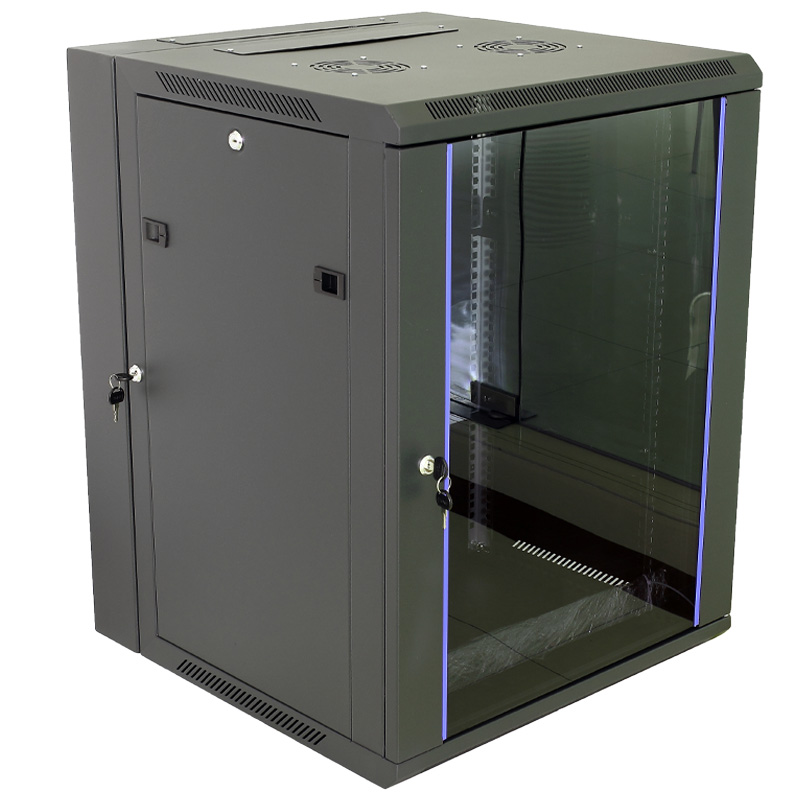

• Coffrets muraux pivotants : structure double section en 3 parties permettant l'accès aux équipements par pivotement, profondeur totale 600 mm (450 + 150 mm)
• Baies audiovisuelles sur roulettes : 4 roulettes dont 2 avec frein, panneaux latéraux à fermeture à clé, porte avant vitrée et porte arrière perforée
• Coffrets en kit à montage rapide : livrés en pièces détachées pour faciliter le transport et l'assemblage sur site, profondeur 450 ou 600 mm

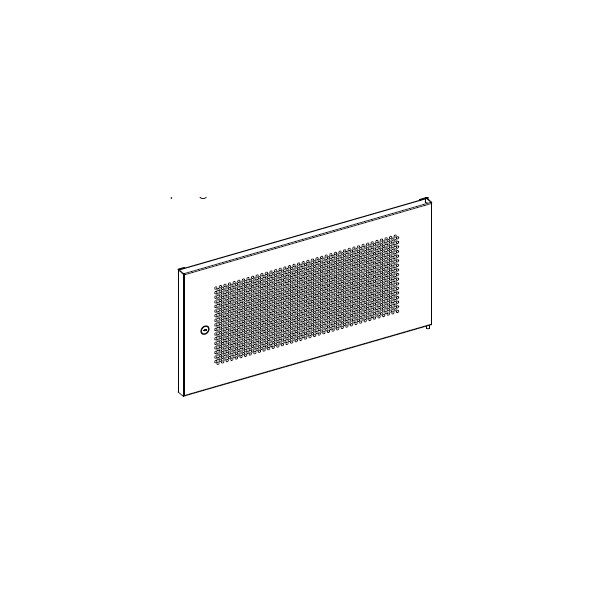

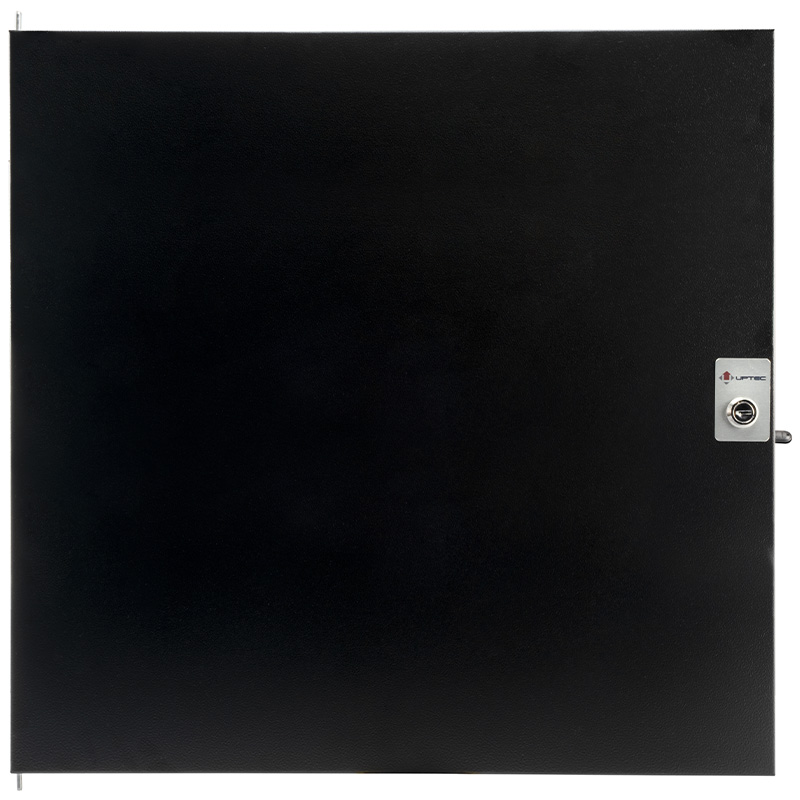

• Portes de remplacement : porte pleine (fer, avec serrure) et porte perforée (pour la ventilation), compatibles avec les coffrets UPTEC 15U

Comment choisir un coffret 15U ?

Le choix d'un coffret 15U dépend de plusieurs critères :

• Type de montage : mural fixe pour les installations pérennes, pivotant si l'accès arrière est contraint, sur roulettes pour les configurations mobiles ou audiovisuelles
• Profondeur : 450 mm pour les équipements passifs (patch panels, bandeau de prises) ou les switches compacts ; 600 mm pour les serveurs ou équipements plus profonds
• Capacité de charge : vérifier le poids total des équipements installés par rapport à la charge maximale du modèle (60 kg pour les coffrets standard, 400 kg pour les baies renforcées)
• Type de porte : vitrée pour la visibilité des équipements, pleine pour la sécurité, perforée pour améliorer la ventilation naturelle
• Mode d'assemblage : coffret préassemblé pour une installation immédiate, kit pour faciliter l'acheminement dans des accès difficiles (escaliers étroits, ascenseur limité)
• Accessoires intégrés : présence d'une serrure, de panneaux amovibles, de passe-câbles au toit ou en fond de coffret

Questions fréquentes

Quelle est la hauteur totale d'un coffret 15U ?

Un coffret 19" 15U mesure environ 770 mm de hauteur hors tout (hors pieds ou roulettes éventuels). La hauteur utile intérieure correspond aux 15 unités de rack, soit 665 mm.

Peut-on ajouter des ventilateurs dans un coffret 15U ?

Les coffrets muraux en IP20 sont conçus pour une ventilation naturelle. L'ajout de ventilateurs actifs est possible via des tiroirs de ventilation 1U montés sur les montants 19", à sélectionner séparément selon les besoins thermiques des équipements.

Un coffret 15U en kit est-il aussi robuste qu'un modèle préassemblé ?

Les coffrets en kit utilisent les mêmes matériaux et la même structure que les modèles préassemblés. La résistance mécanique est comparable une fois assemblé ; la charge maximale est cependant souvent indiquée spécifiquement pour chaque modèle.

Quelle profondeur choisir : 450 mm ou 600 mm ?

La profondeur 450 mm suffit pour les équipements de brassage passif et la majorité des switches de distribution. La profondeur 600 mm est à privilégier pour les NAS, les serveurs 1U ou les alimentations sans interruption (onduleurs) qui dépassent souvent 400 mm de profondeur.

Les portes de remplacement sont-elles universelles ?

Les portes proposées dans cette catégorie sont spécifiquement compatibles avec les coffrets UPTEC 15U. Vérifier la référence du coffret avant commande, car les fixations et dimensions peuvent varier selon la génération du produit.
