47U

Baies 47U : hébergement d'équipements réseau et serveur en environnement professionnel

Avec 47 unités de rack disponibles, ces baies 19" représentent le format le plus capacitif pour les salles informatiques, les locaux techniques et les datacenters de taille intermédiaire. La hauteur extérieure de 2206 mm est commune à l'ensemble des modèles UPTEC de cette gamme, ce qui facilite l'intégration dans les allées standard. Tous les modèles sont livrés en noir RAL 9005 avec kit de visserie, kit de mise à la terre, 4 pieds vérins réglables et panneaux latéraux amovibles verrouillables.

Les variantes de baies 47U

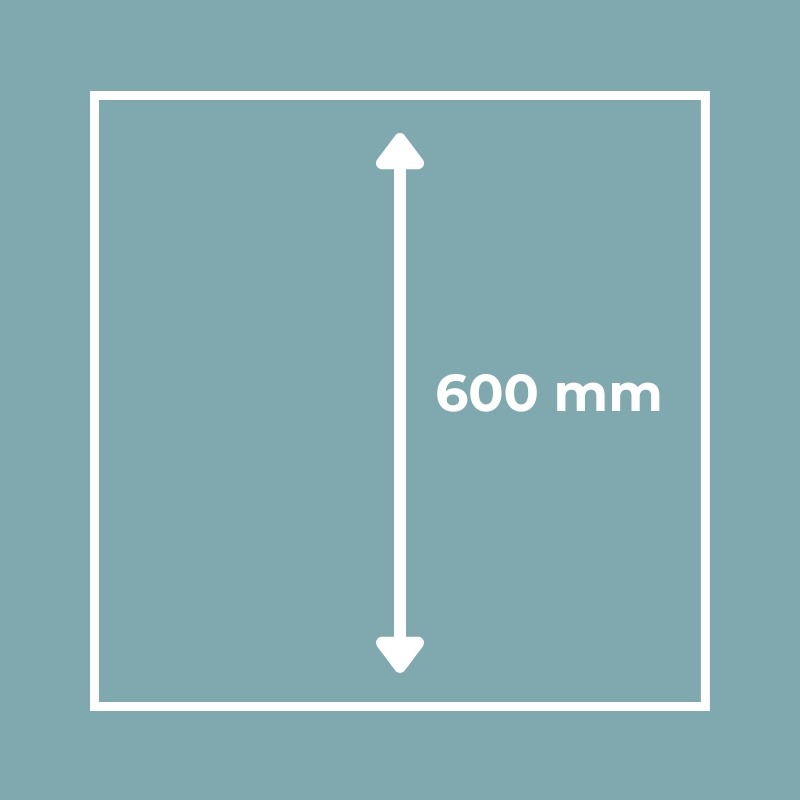

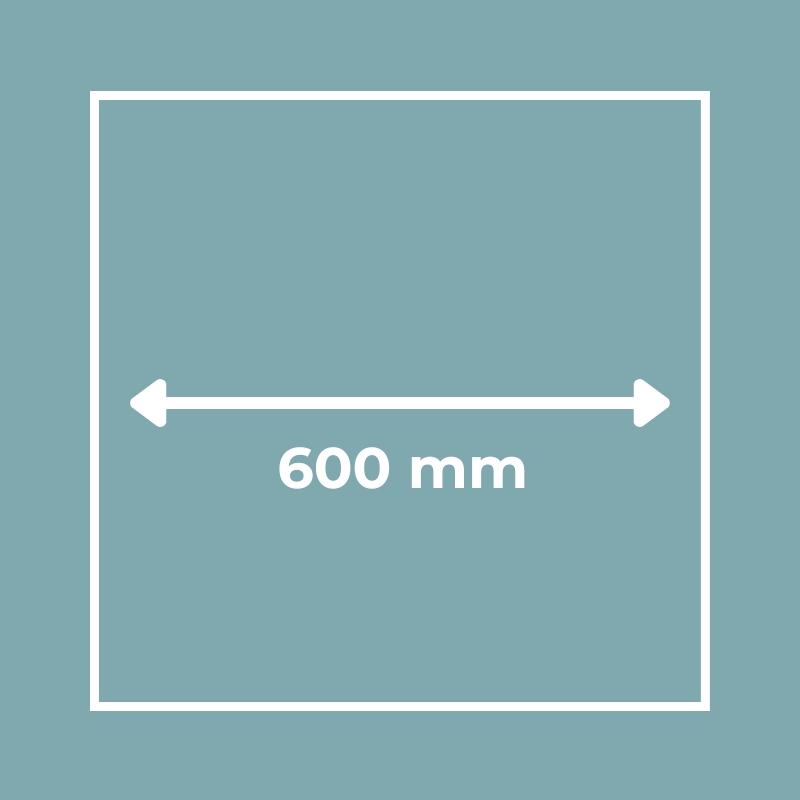

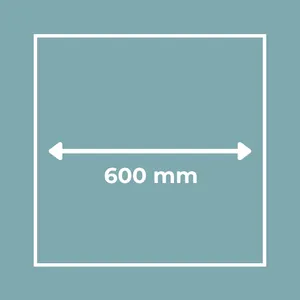

• Largeur 600 mm : format courant pour les réseaux de distribution et les équipements télécom, adapté aux espaces contraints. Profondeurs disponibles de 600 à 1000 mm.

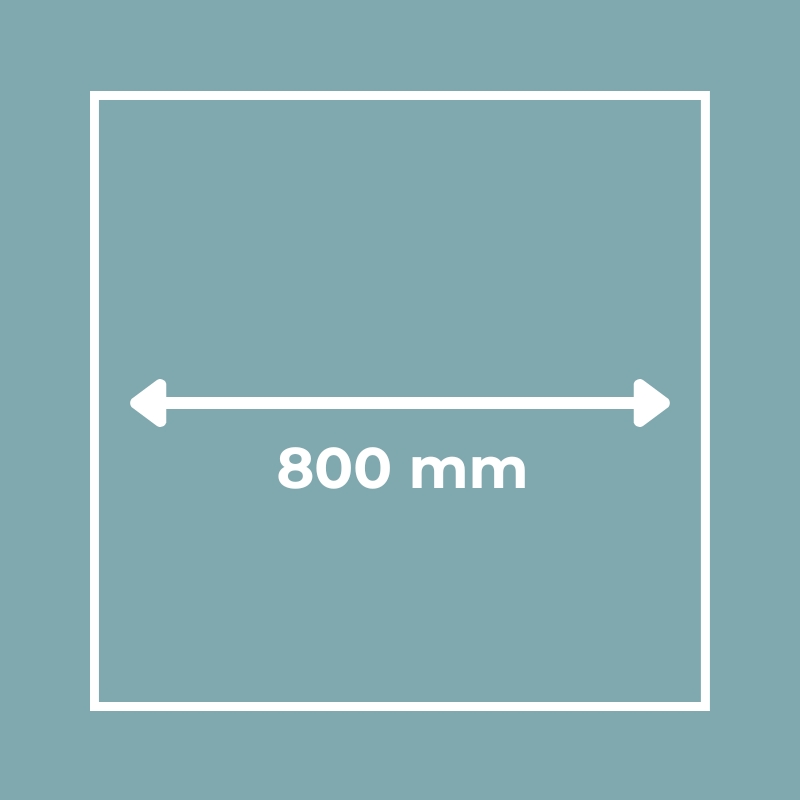

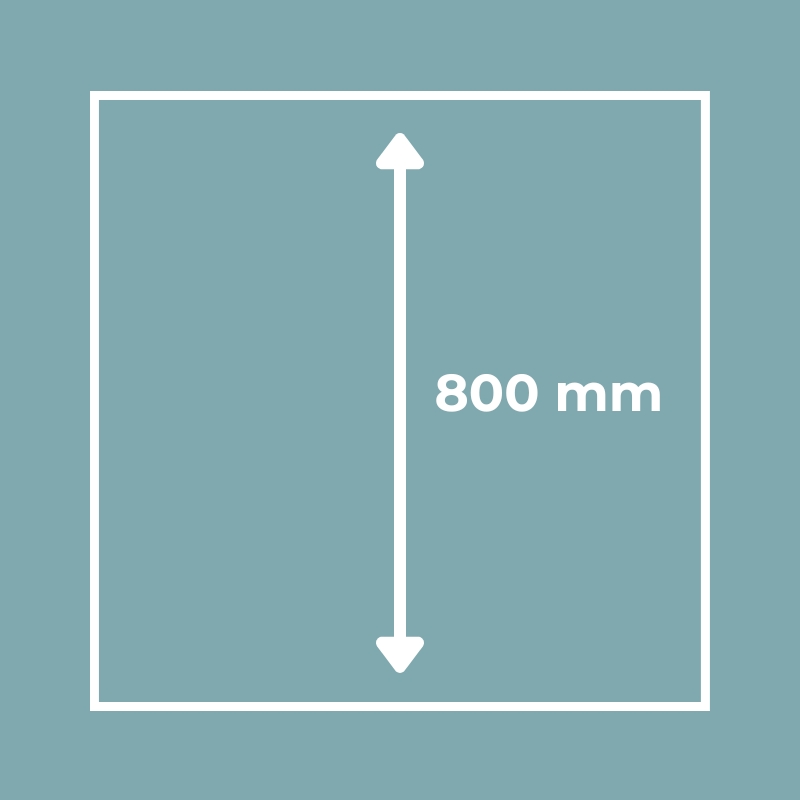

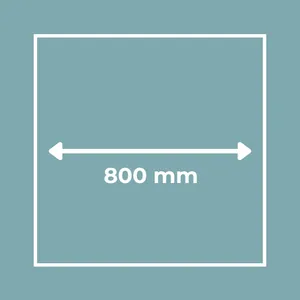

• Largeur 800 mm : recommandée pour les serveurs de grande profondeur et le câblage dense. Profondeurs disponibles de 800 à 1200 mm.
• Porte avant vitrée simple : permet la visualisation des équipements sans ouverture, avec verrouillage à clé.
• Porte avant double vitrée : deux vantaux pour un accès facilité sur les baies de grande largeur.
• Portes doubles perforées AV et AR : favorisent la circulation d'air naturelle ou forcée, à privilégier dans les environnements avec flux thermique élevé.
• Porte arrière pleine : utilisée lorsque la baie est adossée à un mur ou dans les configurations sans ventilation arrière.

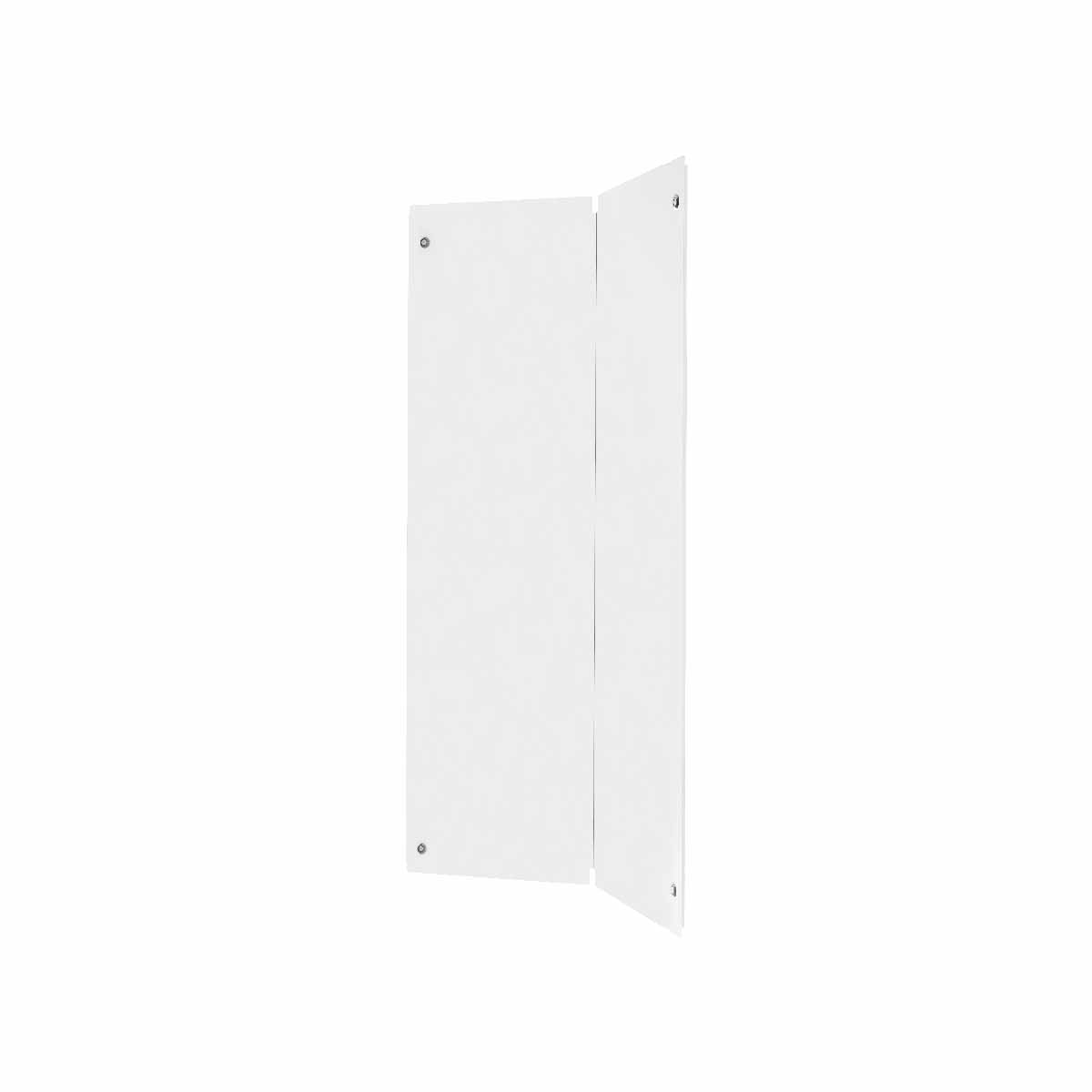

• Portes de rechange : disponibles séparément pour adapter ou remplacer les portes d'une baie existante.

Comment choisir une baie 47U ?

• Largeur : 600 mm suffit pour la majorité des switchs, patch panels et équipements télécom. La largeur 800 mm est nécessaire pour les serveurs 1U/2U de grande profondeur ou un câblage latéral abondant.
• Profondeur : à mesurer depuis la face avant du montant jusqu'à l'arrière de l'équipement le plus profond, en ajoutant la place pour le câblage. Les serveurs récents nécessitent souvent 900 à 1000 mm de profondeur utile.
• Type de porte : porte perforée si la ventilation passive est insuffisante et que la baie reçoit des équipements à forte dissipation thermique ; vitrée si la priorité est la sécurité visuelle et la protection contre les projections.
• Capacité de charge : les modèles UPTEC 47U supportent 800 kg, ce qui couvre les configurations serveur les plus denses.
• Nombre de montants : 4 montants 19" permettent un fixation en profondeur variable, utile pour les équipements à fixation arrière.

Questions fréquentes

Quelle est la hauteur utile d'une baie 47U ?

Une baie 47U offre 47 unités de rack, soit environ 2073 mm de hauteur utile (1U = 44,45 mm). La hauteur extérieure des modèles UPTEC de cette gamme est de 2206 mm.

Peut-on combiner une porte avant vitrée et une porte arrière perforée ?

Oui, certains modèles le proposent directement en configuration mixte. Les portes sont également disponibles à l'unité pour personnaliser une baie déjà installée.

Les pieds vérins permettent-ils de compenser un sol non plan ?

Oui, les 4 pieds vérins fournis permettent d'ajuster la hauteur et de mettre la baie d'aplomb sur un sol légèrement irrégulier.

La mise à la terre est-elle incluse ?

Un kit de visserie et de mise à la terre est inclus dans la livraison de chaque baie UPTEC.

Quelle profondeur choisir pour une baie 47U hébergeant des serveurs ?

Pour des serveurs de profondeur standard (jusqu'à 800 mm de corps), une profondeur de baie de 1000 mm est généralement adaptée. Pour des configurations avec câblage arrière structuré ou des serveurs plus profonds, préférer 1200 mm.
