Panneaux divers : organisation et obturation des baies 19"

Dans une baie ou un coffret 19", chaque unité libre non équipée représente un point de faiblesse thermique et esthétique. Les panneaux divers comblent ces emplacements vides, canalisent le câblage et participent à la gestion des flux d'air. Qu'il s'agisse de bloquer une ouverture, de guider des cordons de brassage ou de protéger l'intérieur contre les poussières, ces éléments sont indispensables à tout câblage structuré soigné.

Les familles de panneaux divers

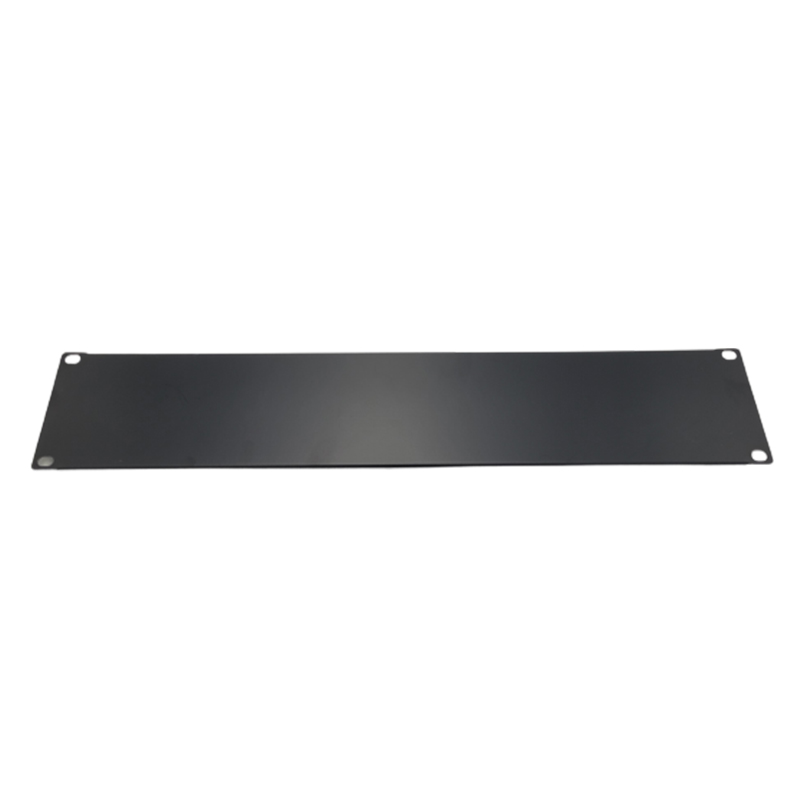

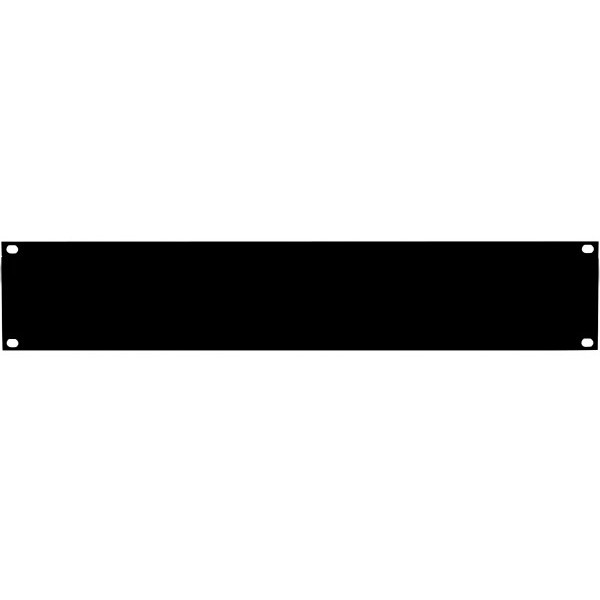

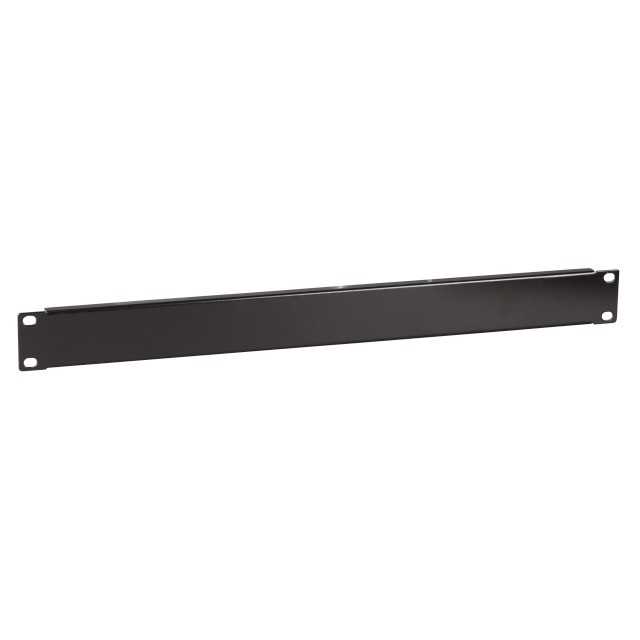

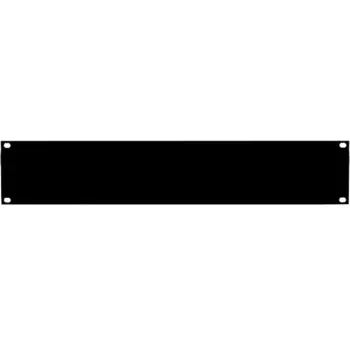

• Panneaux pleins : panneaux en acier (RAL 9005 noir) de 1U, 2U, 3U ou 6U, destinés à obturer les espaces vides entre équipements. Certains modèles se fixent sans outil ni vis par clips plastique sur écrous cages.

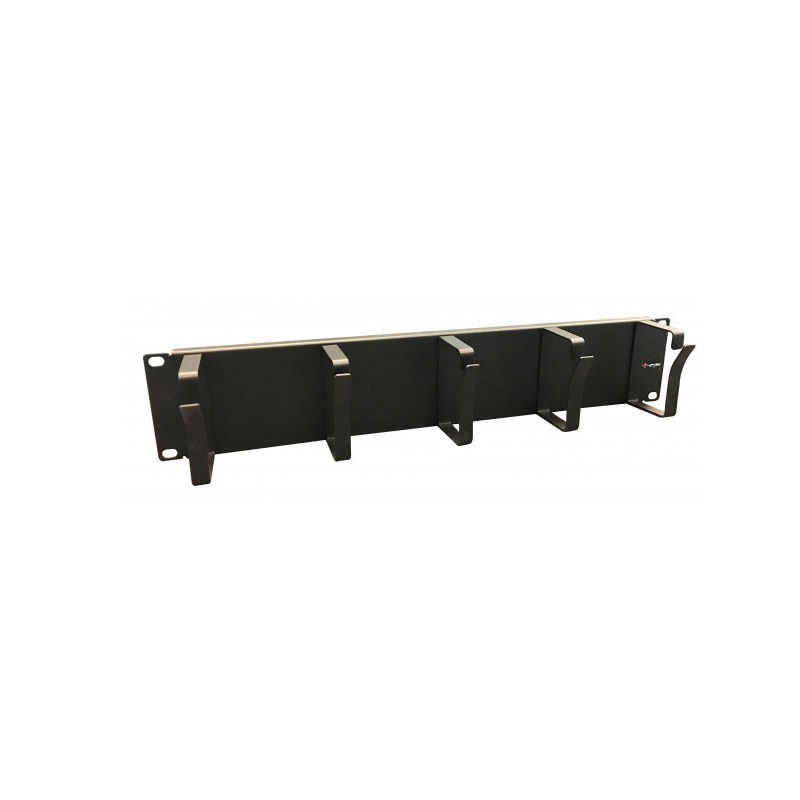

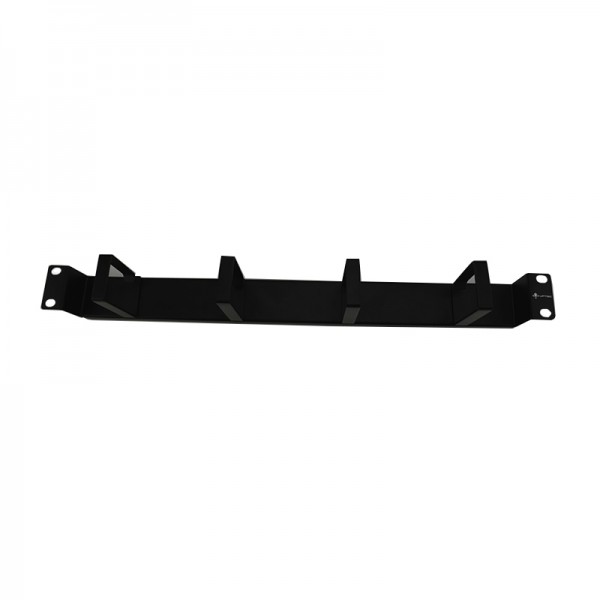

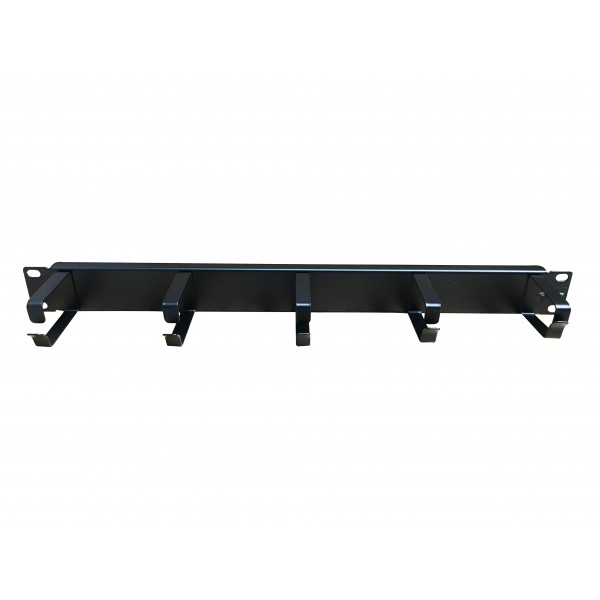

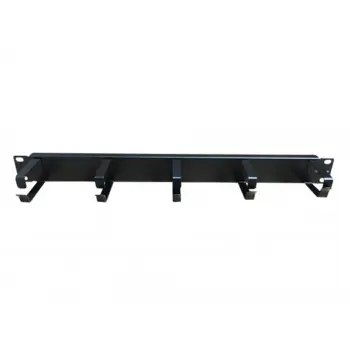

• Guides câble à anneaux : panneaux 1U ou 2U équipés de 4 ou 5 anneaux métalliques ou plastique, fixés sur les équerres du profil pour organiser horizontalement les cordons de brassage à l'avant de la baie.

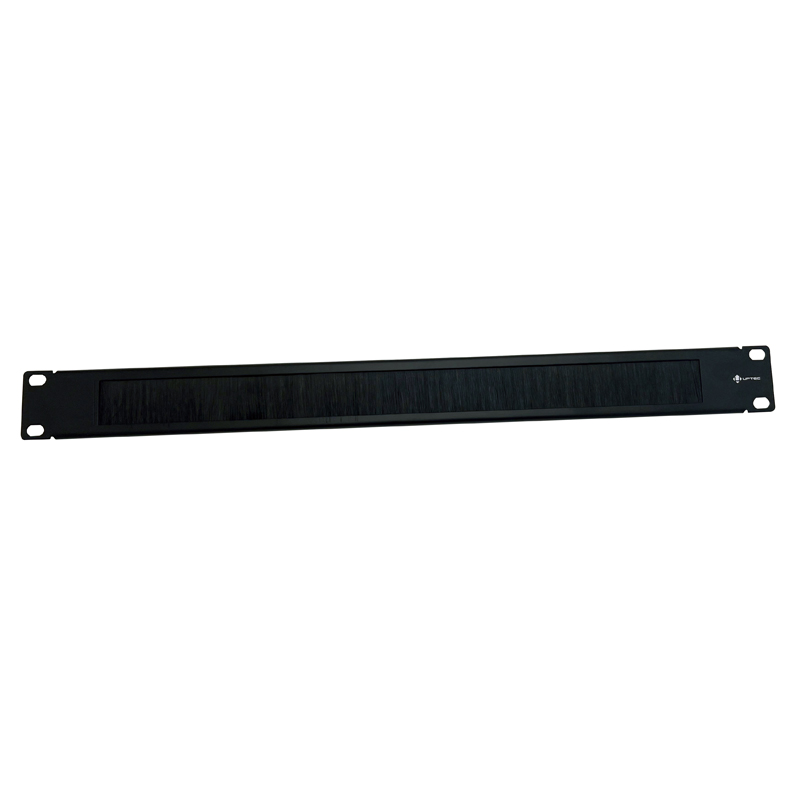

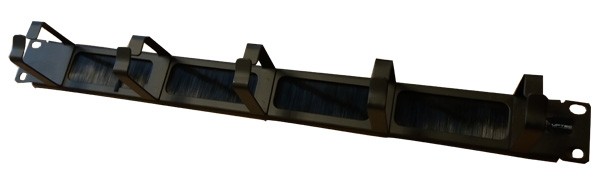

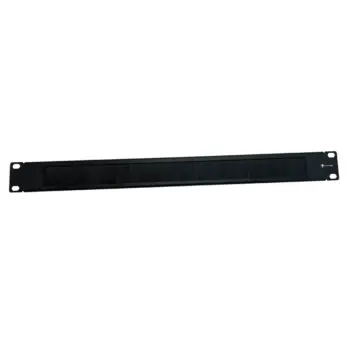

• Passe-câbles à brosse : panneaux 1U avec brosse anti-poussière (modèles fermés ou ouverts), permettant le passage des câbles en façade tout en limitant les dépôts de poussière et les courants d'air parasites à l'intérieur de l'armoire.

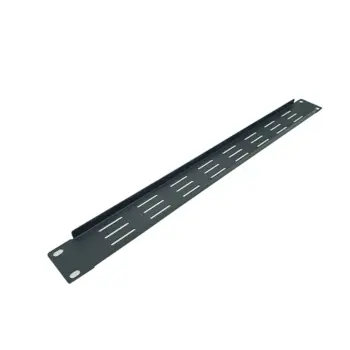

• Faces avant perforées : panneaux 1U perforés utilisés pour améliorer la ventilation sur un emplacement libre.

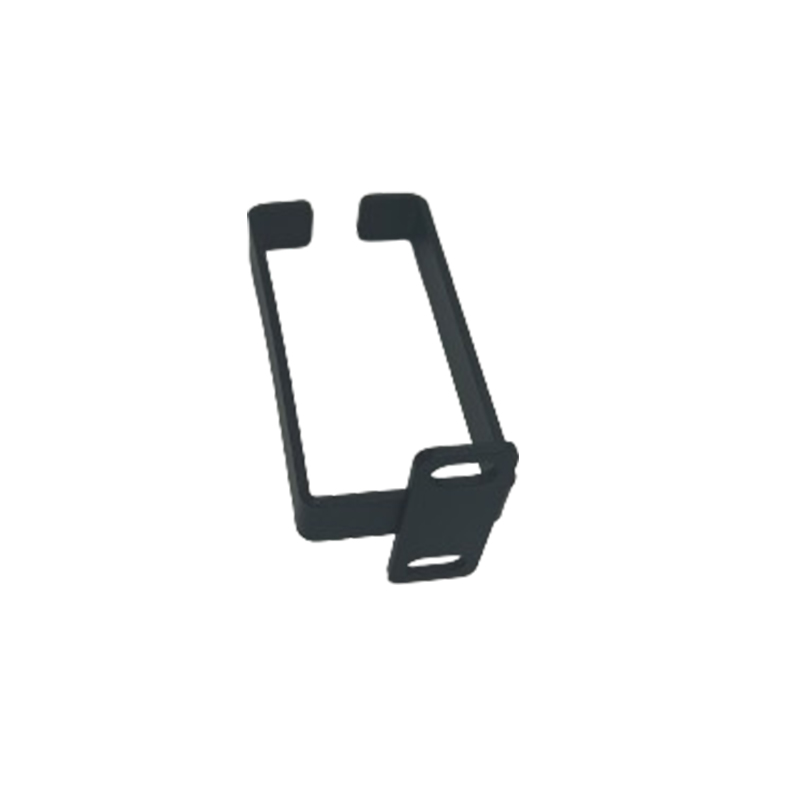

• Anneaux guide câbles indépendants : anneaux en métal (formats 40×80 mm ou 80×120 mm) ou en ABS fixables séparément pour compléter un cheminement de câbles existant.

Comment choisir ses panneaux divers ?

Le choix dépend avant tout de la fonction attendue et de l'équipement de la baie :

• Hauteur en U : vérifier l'espace libre disponible dans la baie (1U, 2U, 3U, 6U). Les panneaux ne se substituent pas les uns aux autres en termes de hauteur.
• Largeur : le format 19" (482,6 mm) est standard pour toutes les baies de brassage professionnelles.
• Matériau : l'acier est privilégié pour la robustesse mécanique des panneaux pleins ; l'ABS convient aux anneaux guide câbles soumis à peu de contraintes.
• Mode de fixation : la fixation classique par vis sur écrous cages est la plus courante ; les modèles à clips plastique sans outil facilitent les interventions rapides.
• Fonction guide câble ou obturation : un panneau plein sert uniquement à boucher ; un panneau à anneaux ou à brosse remplit une fonction active de gestion ou de filtration.
• Nombre d'anneaux : les panneaux guides câble proposent généralement 4 ou 5 anneaux ; un nombre plus élevé convient aux baies à fort volume de cordons.
• Couleur et finition : le noir RAL 9005 est la référence standard pour les environnements datacom.

Questions fréquentes

Quelle est la différence entre un passe-câble fermé et ouvert ?

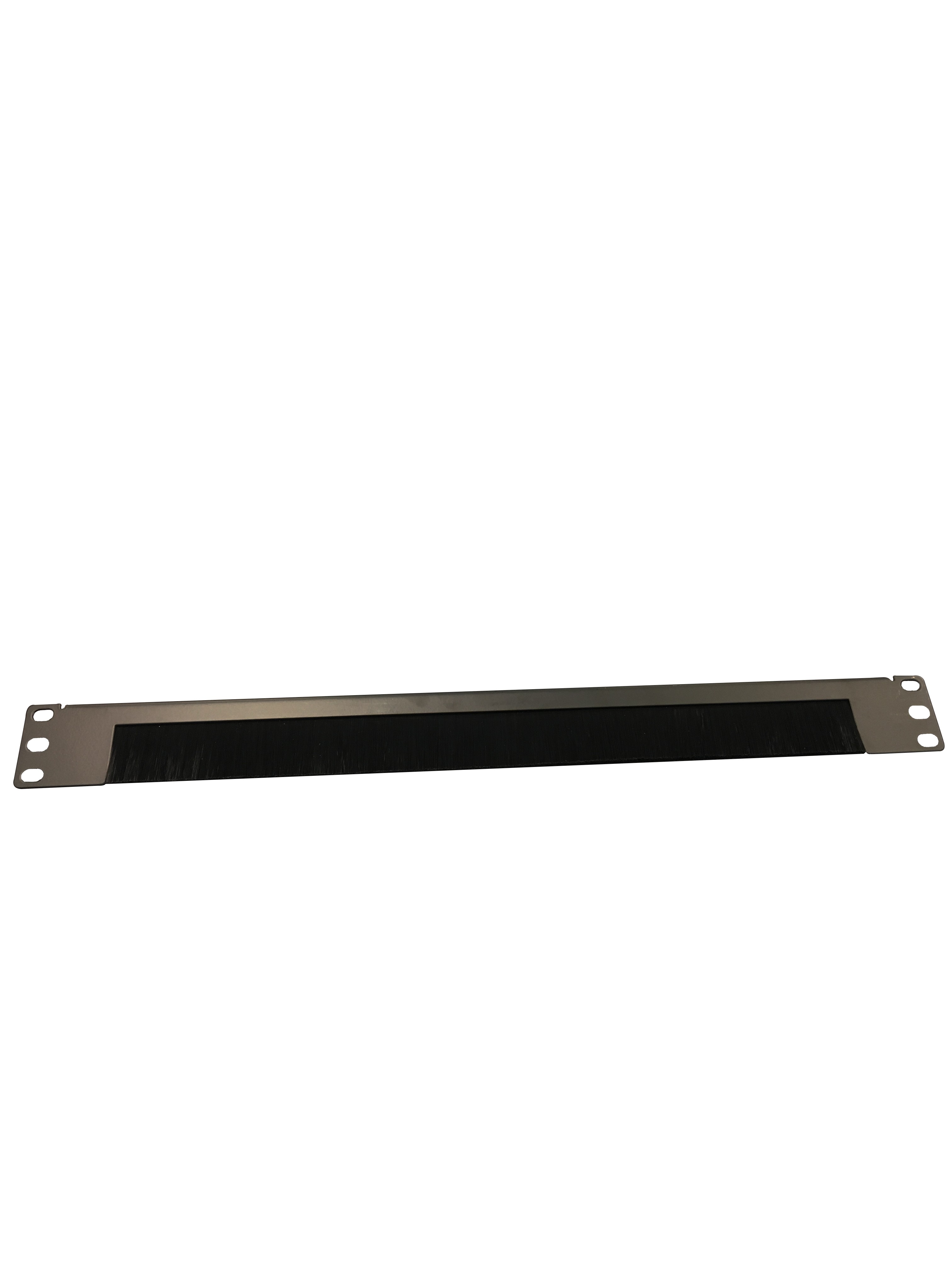

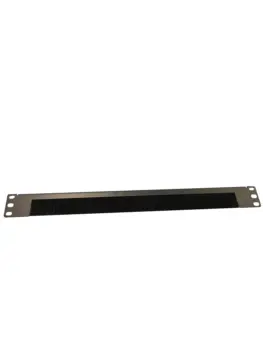

Un passe-câble à brosse fermé dispose d'une brosse centrale traversant toute la largeur du panneau ; les câbles s'y insèrent par pression. Le modèle ouvert présente une fente centrale laissant le passage plus dégagé, ce qui facilite l'ajout ou le retrait de câbles sans démonter le panneau.

Peut-on monter un panneau plein sans vis ?

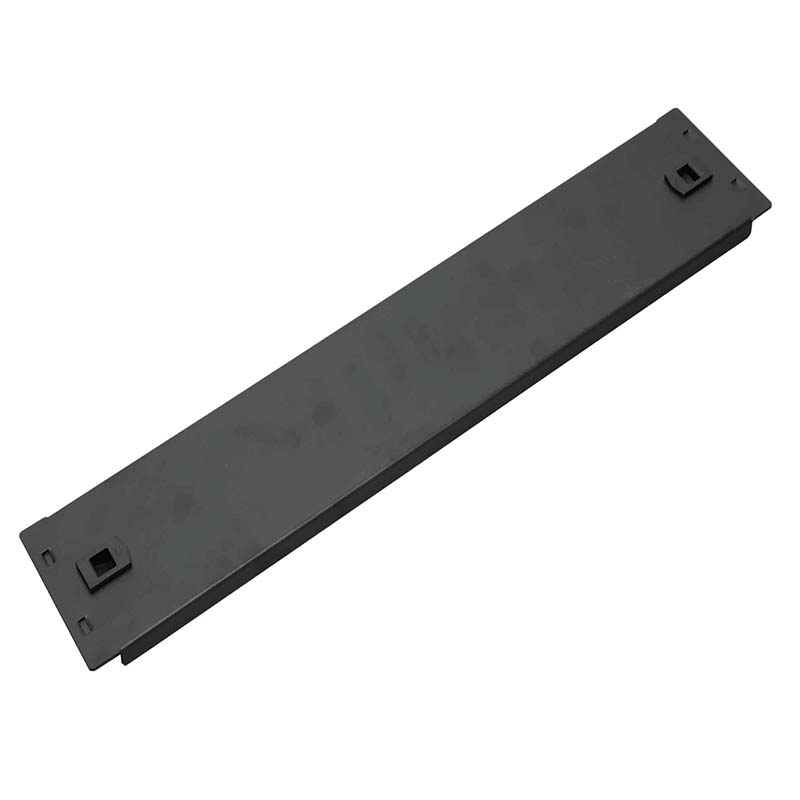

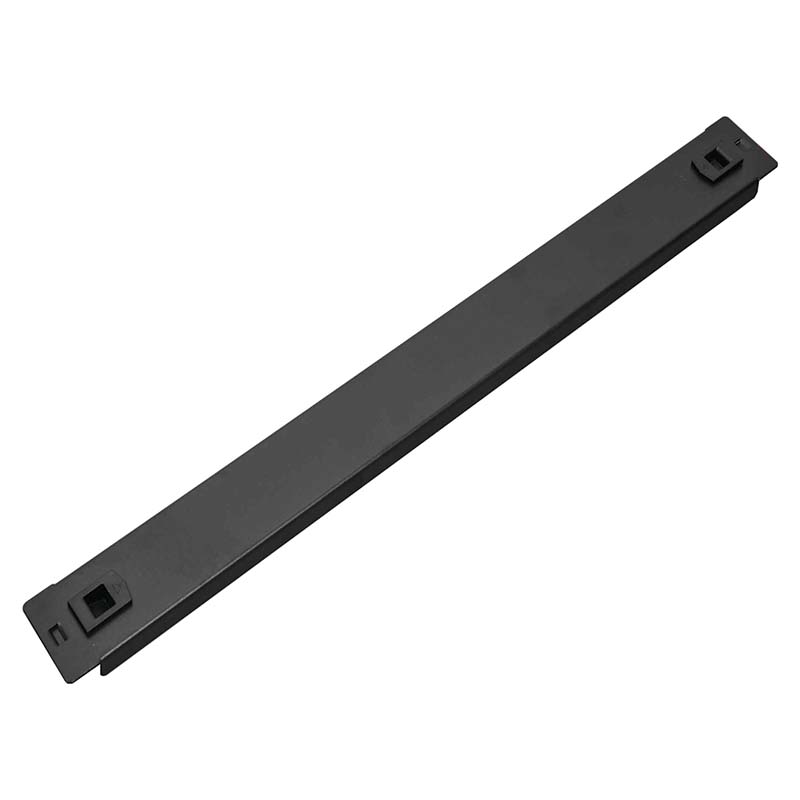

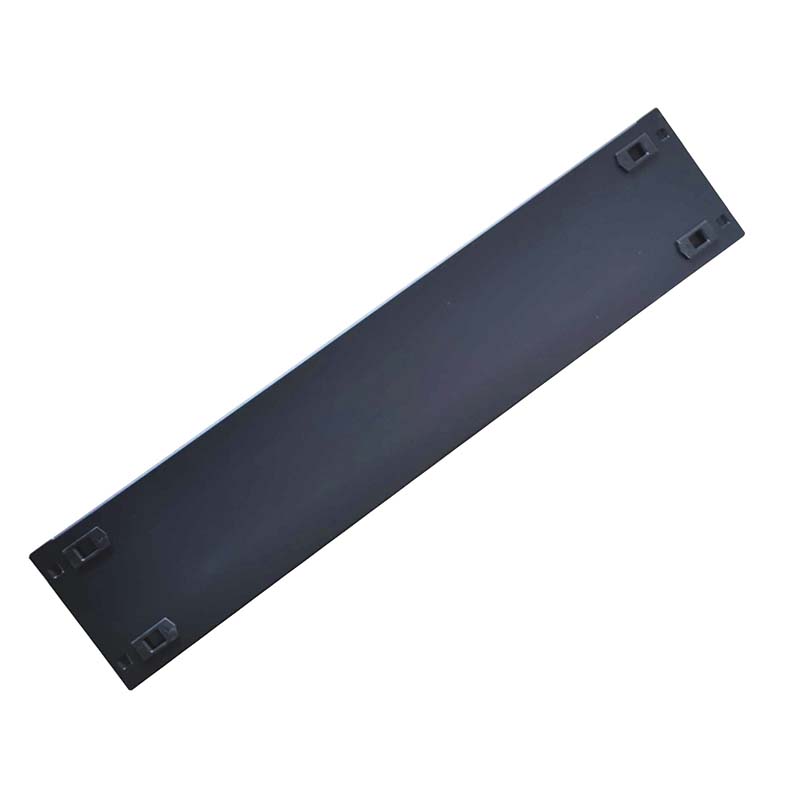

Certains modèles sont équipés de fixations plastique clipsables directement sur les écrous cages de la baie, sans outil ni vis. Ces modèles sont identifiables par la mention « sans outil ni vis » dans leur désignation.

Les anneaux guide câbles se montent-ils uniquement sur les profils de baie ?

Les panneaux guides câble à anneaux se fixent sur les équerres des profils 19" de la baie. Les anneaux indépendants peuvent quant à eux être fixés en façade de panneau ou sur d'autres supports selon les modèles.

Un panneau plein améliore-t-il le flux d'air dans la baie ?

Oui : l'obturation des espaces vides évite les courts-circuits thermiques en forçant l'air froid à passer à travers les équipements actifs plutôt que de remonter directement par les espaces libres. C'est un point recommandé dans la gestion thermique des baies.

Les panneaux UPTEC et LEVITON sont-ils interchangeables avec d'autres marques ?

Tous ces panneaux respectent le format 19" standard (largeur 482,6 mm), ce qui les rend compatibles avec l'ensemble des baies et coffrets 19" du marché, quelle que soit leur marque.
