PDU : distribution et gestion de l'alimentation en baie rack

Un PDU (Power Distribution Unit) est un bandeau multiprises conçu pour s'intégrer dans une baie 19 pouces et distribuer l'alimentation électrique aux équipements actifs (serveurs, switchs, routeurs, appliances). Contrairement à une multiprise classique, le PDU rack offre une connectique normalisée IEC (C13, C19), un format standardisé pour l'intégration en baie, et selon le modèle, des fonctions de mesure et de commutation à distance.

Les familles de PDU

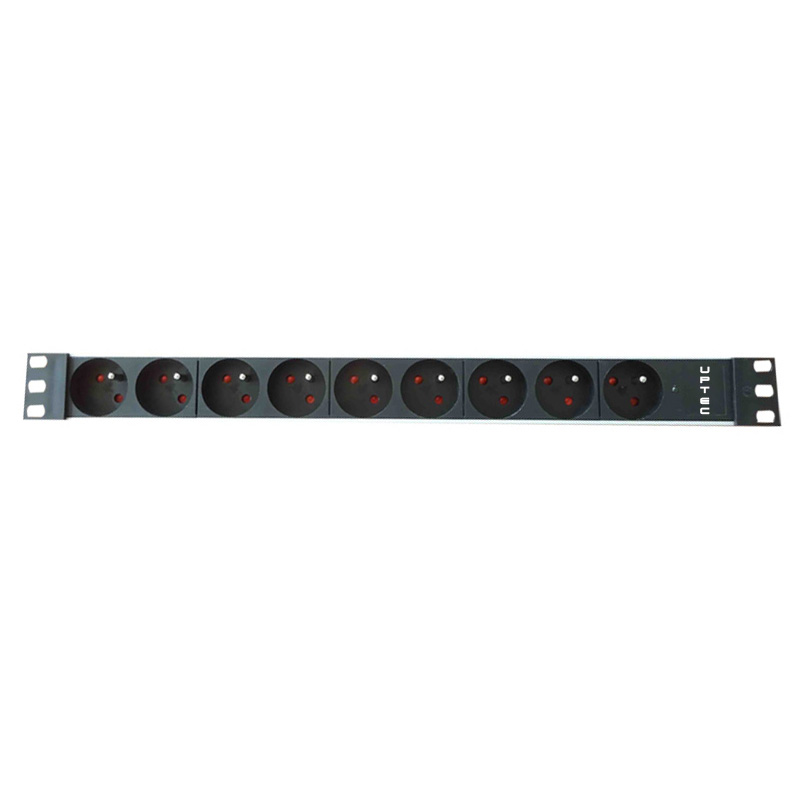

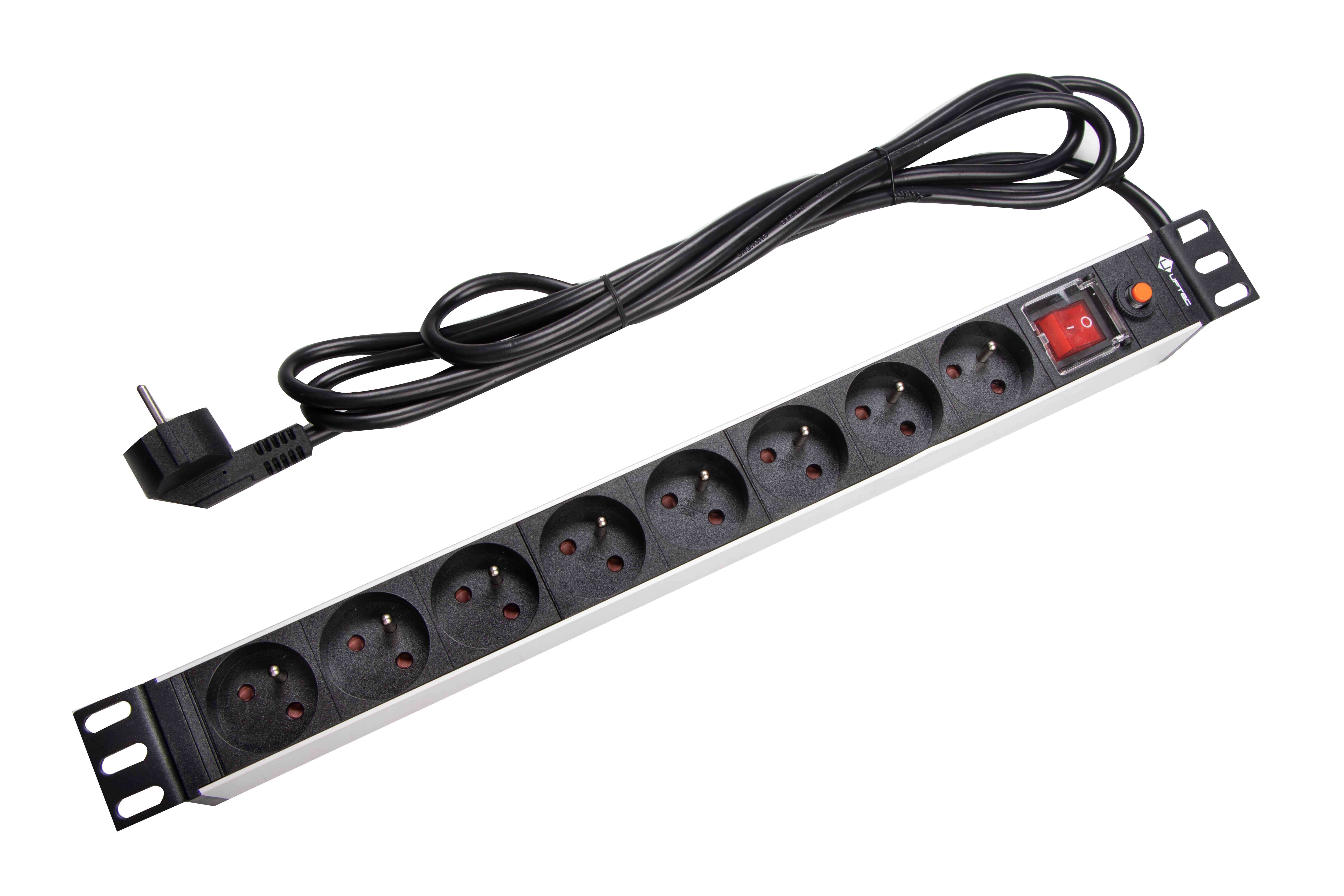

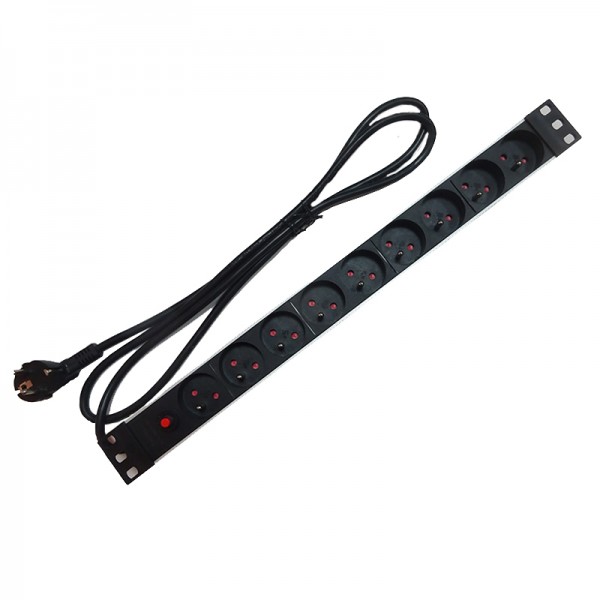

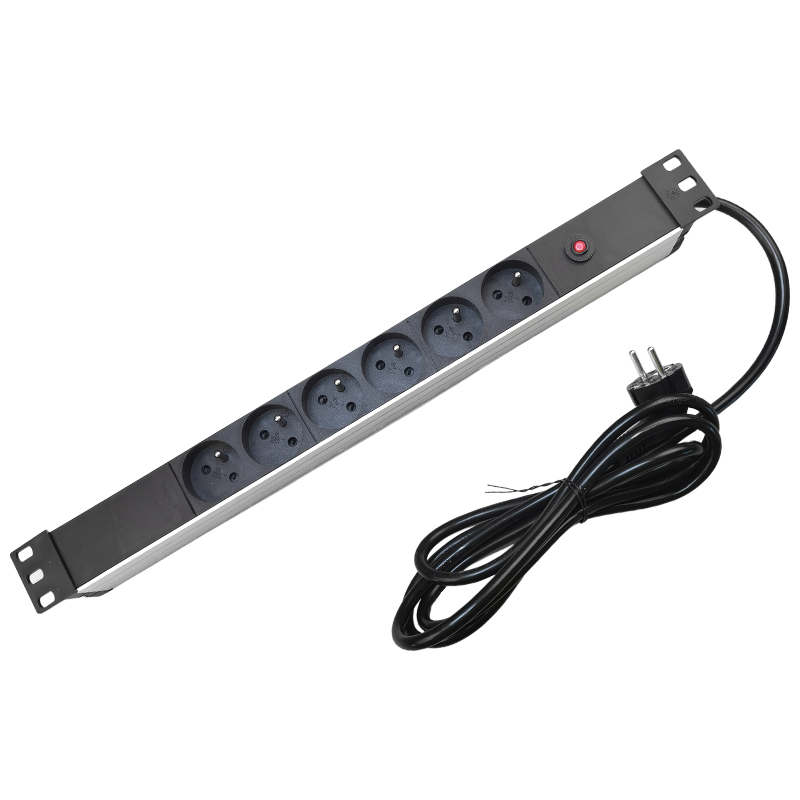

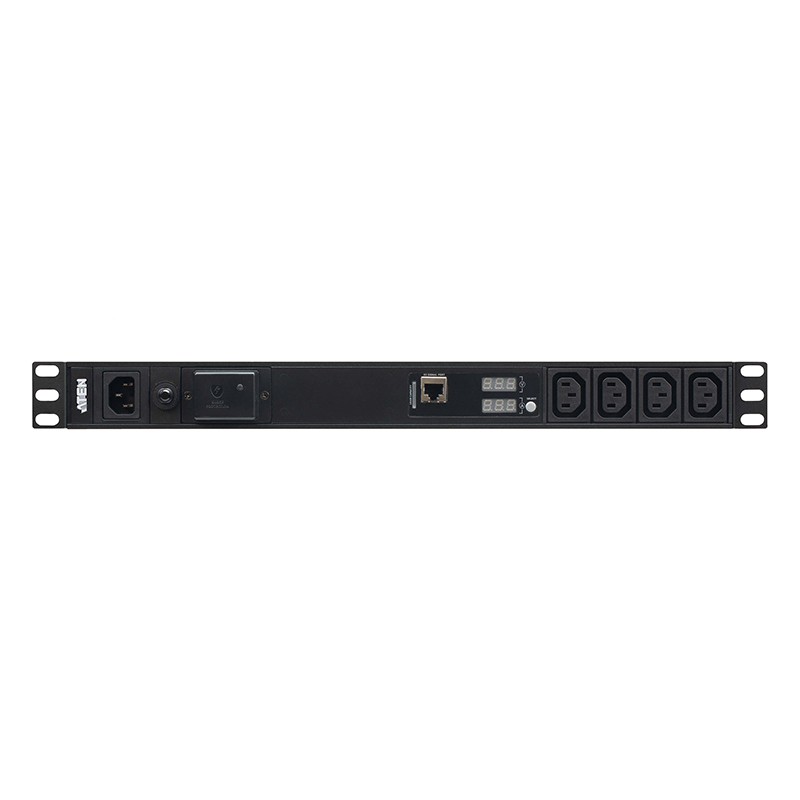

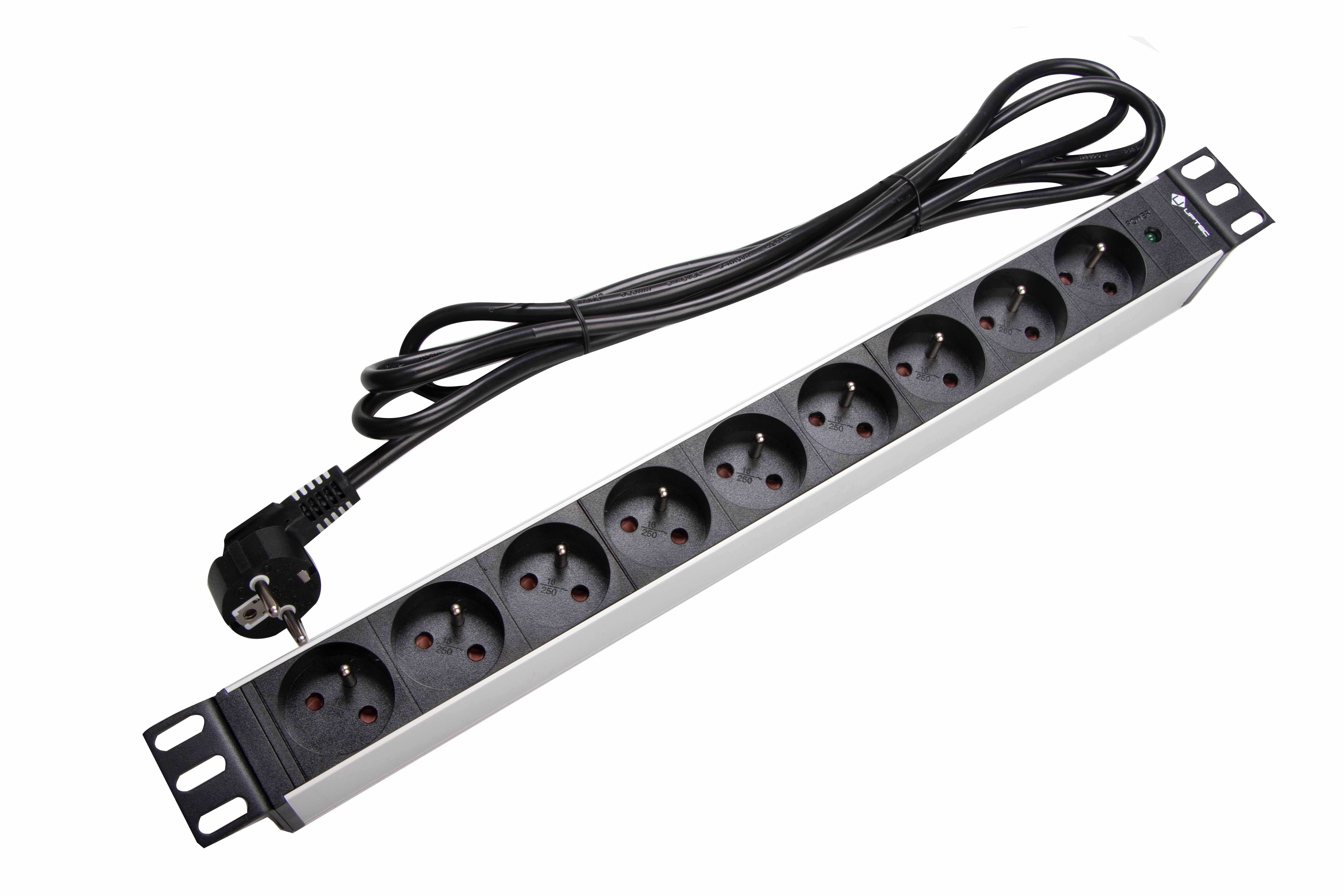

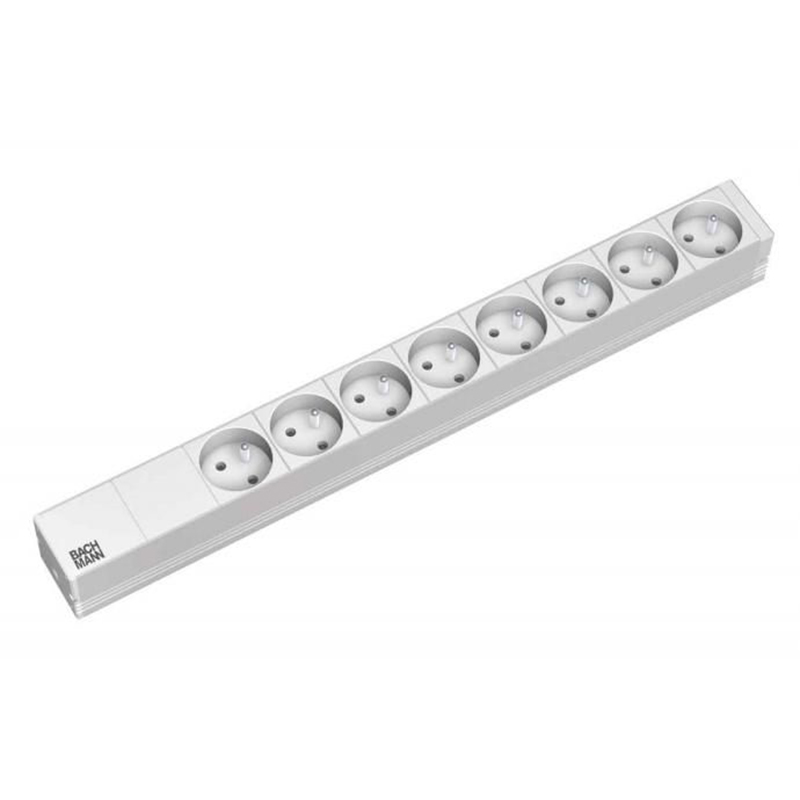

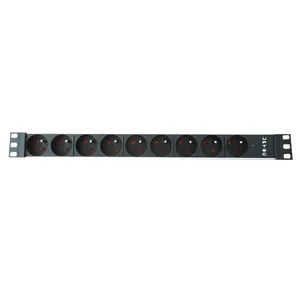

• PDU horizontal : bandeau 1U à monter en rack 19 pouces avec prises françaises 2P+T (pour les petites installations tertiaires) ou prises IEC C13. Simple, sans fonction de mesure pour les modèles d'entrée de gamme UPTEC.

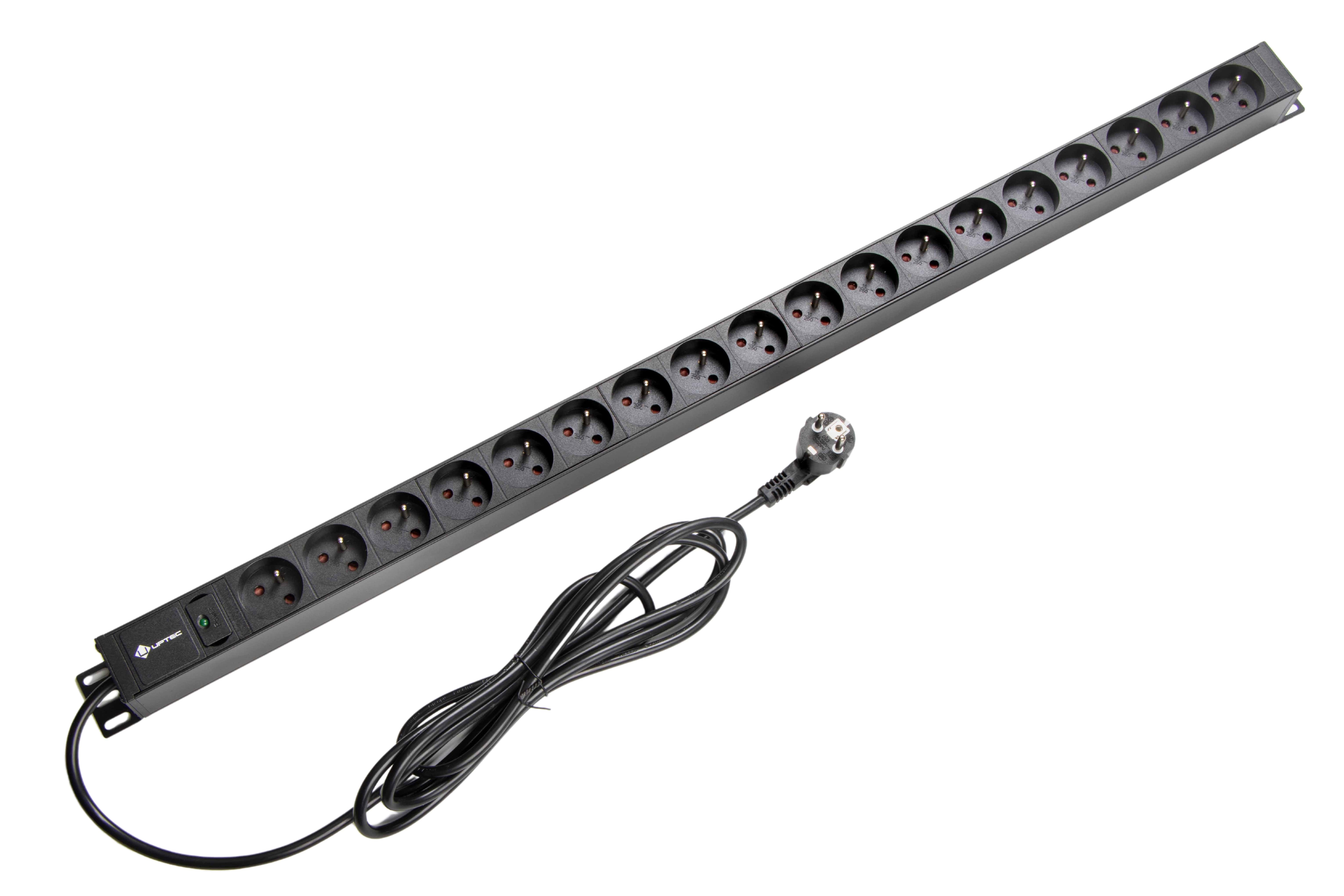

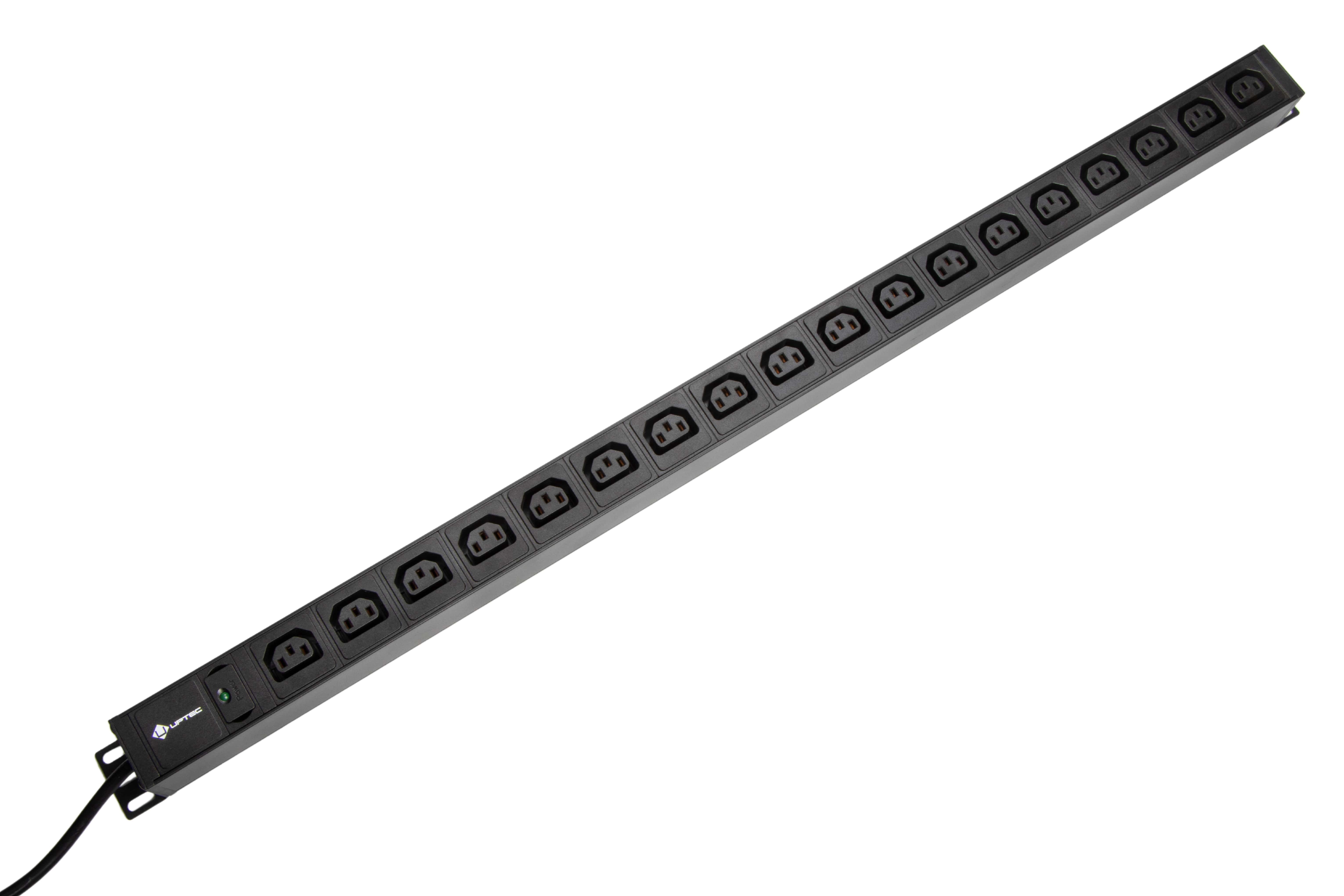

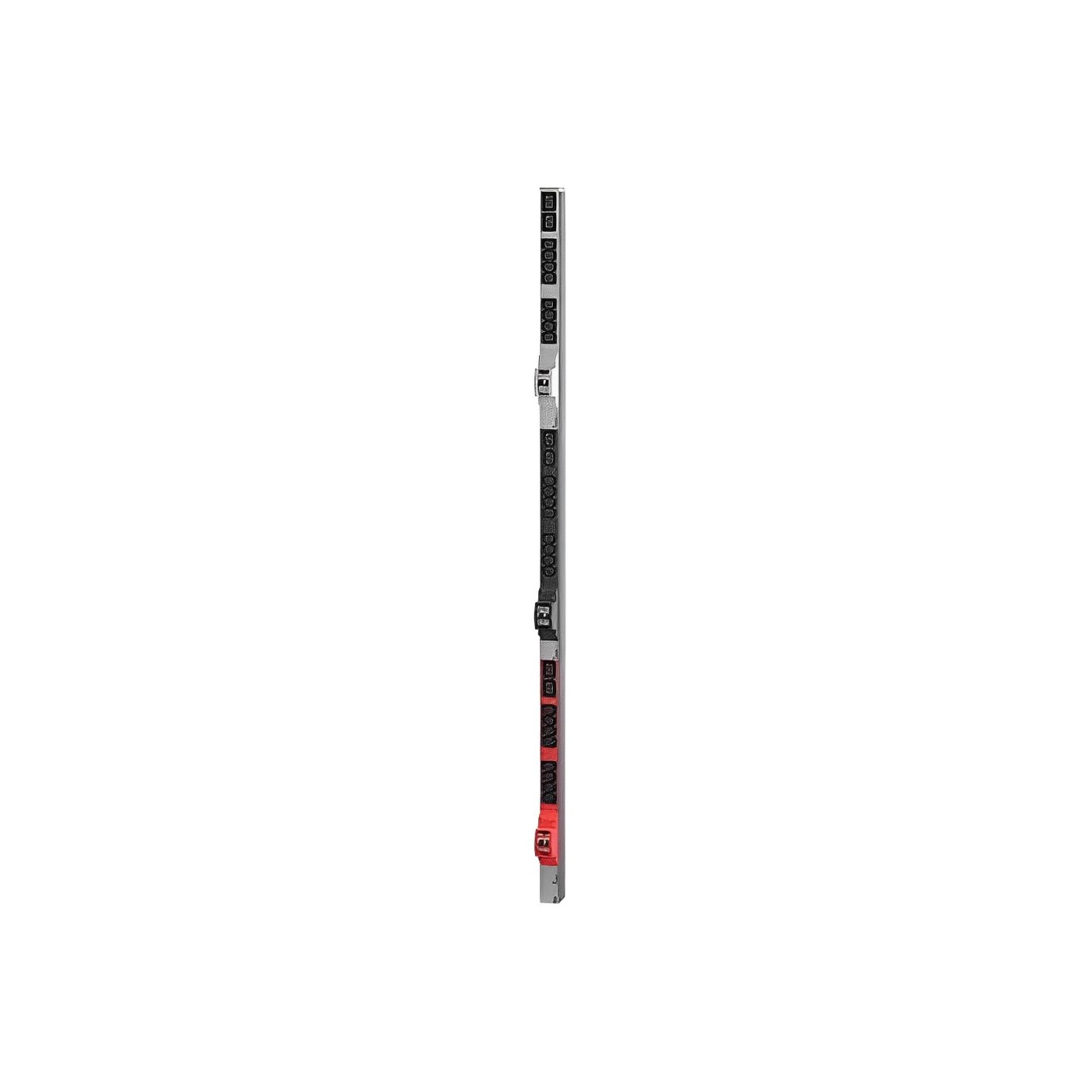

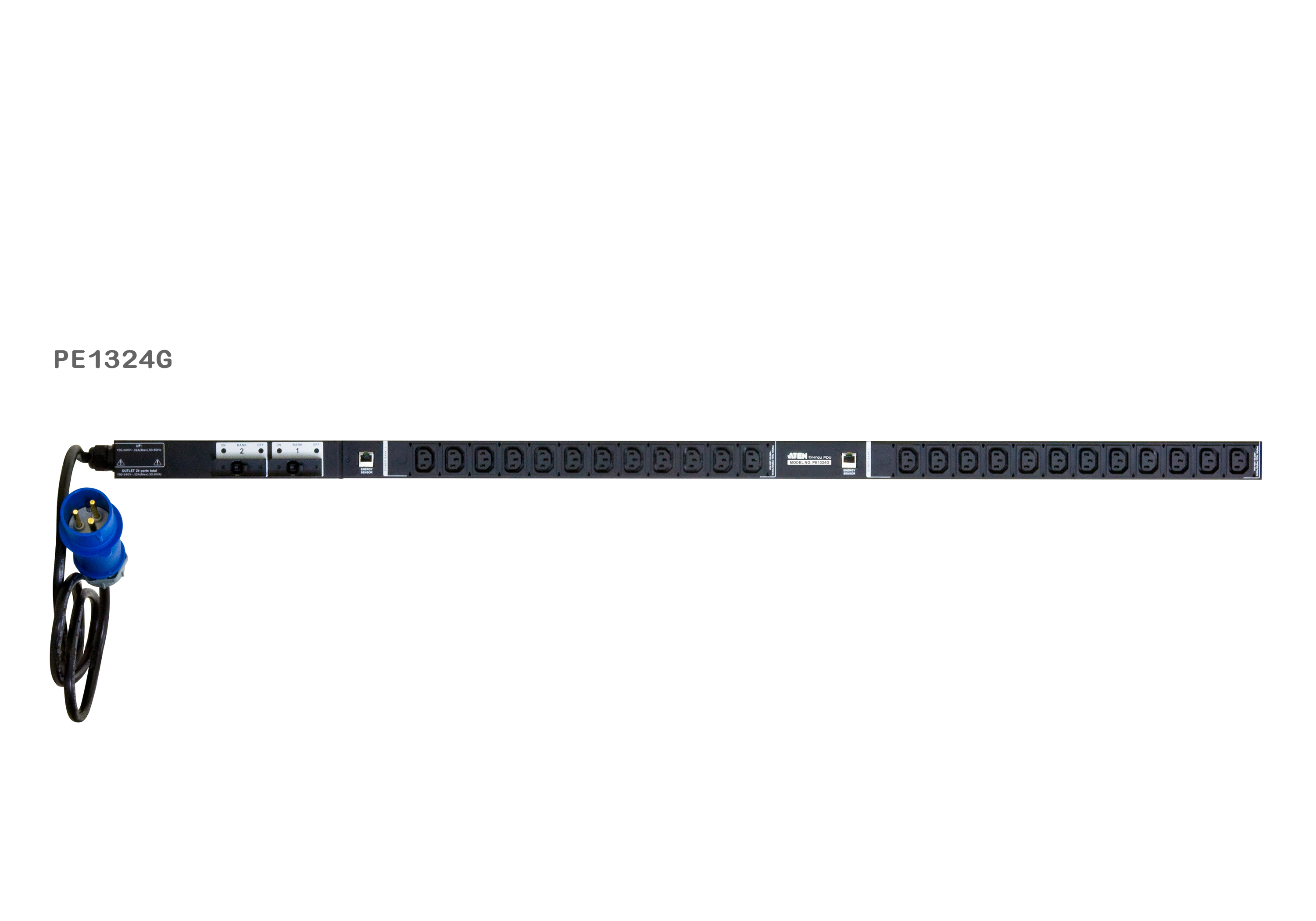

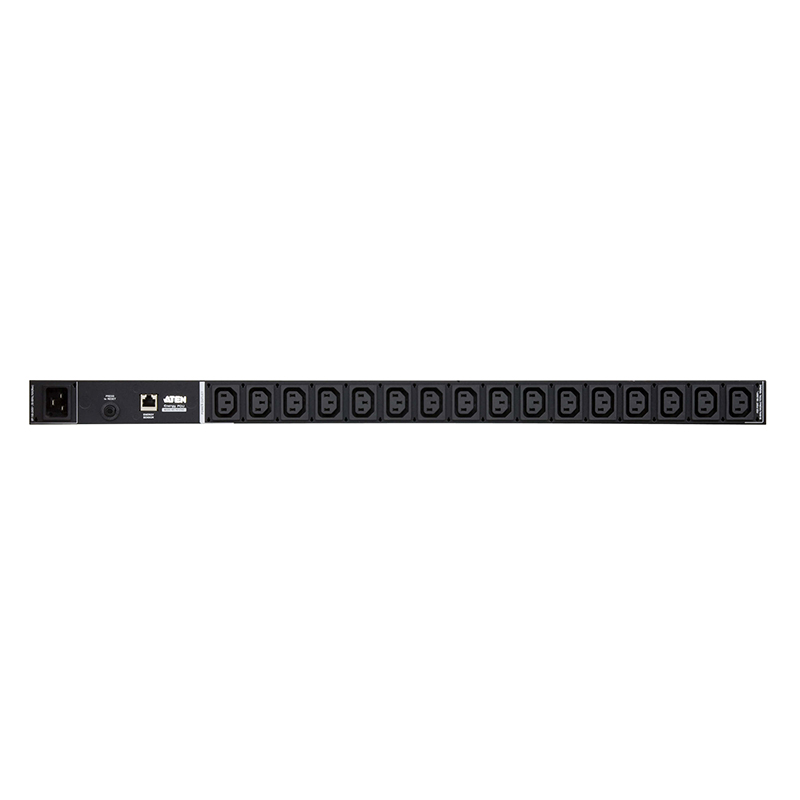

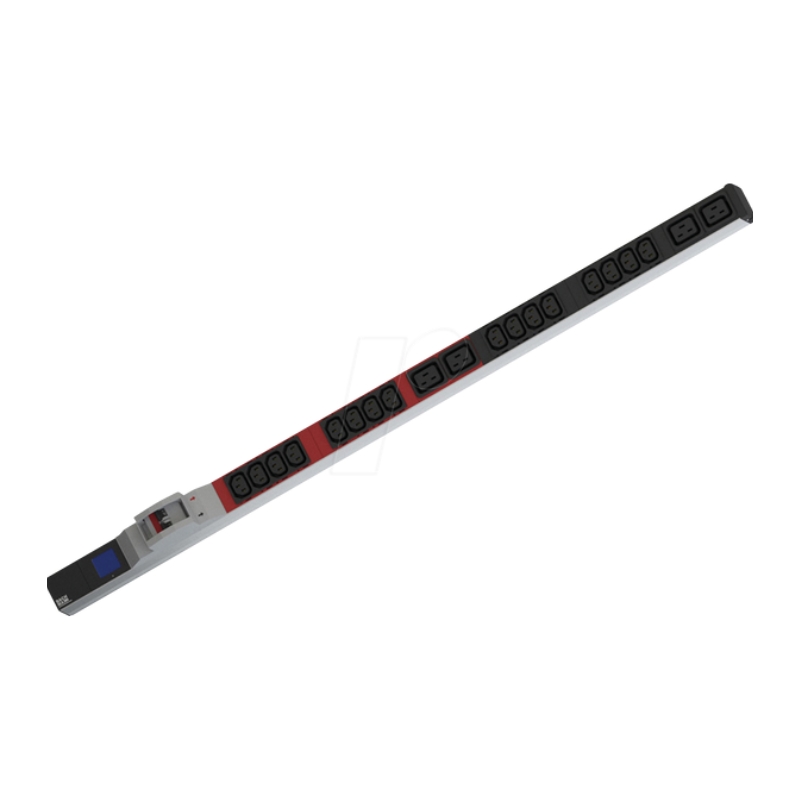

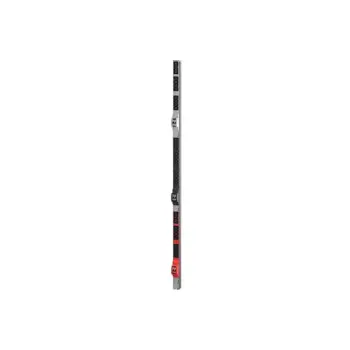

• PDU vertical : bandeau 0U à installer verticalement en fond ou sur le côté de la baie, maximisant la densité de prises sans consommer d'U. Les modèles BACHMANN et ATEN proposent de 18 à 36 prises C13 et plusieurs prises C19.

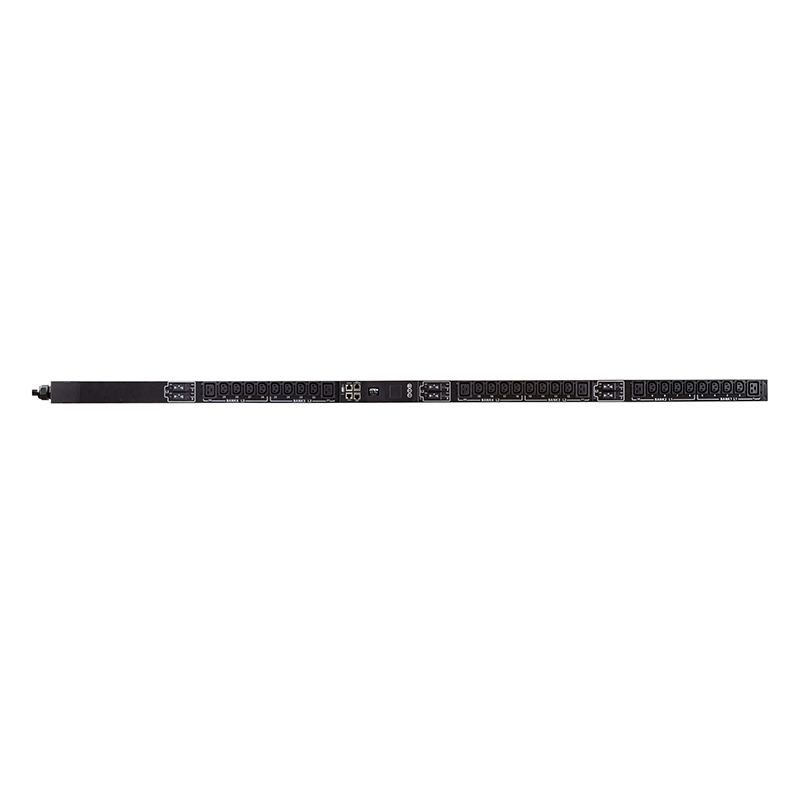

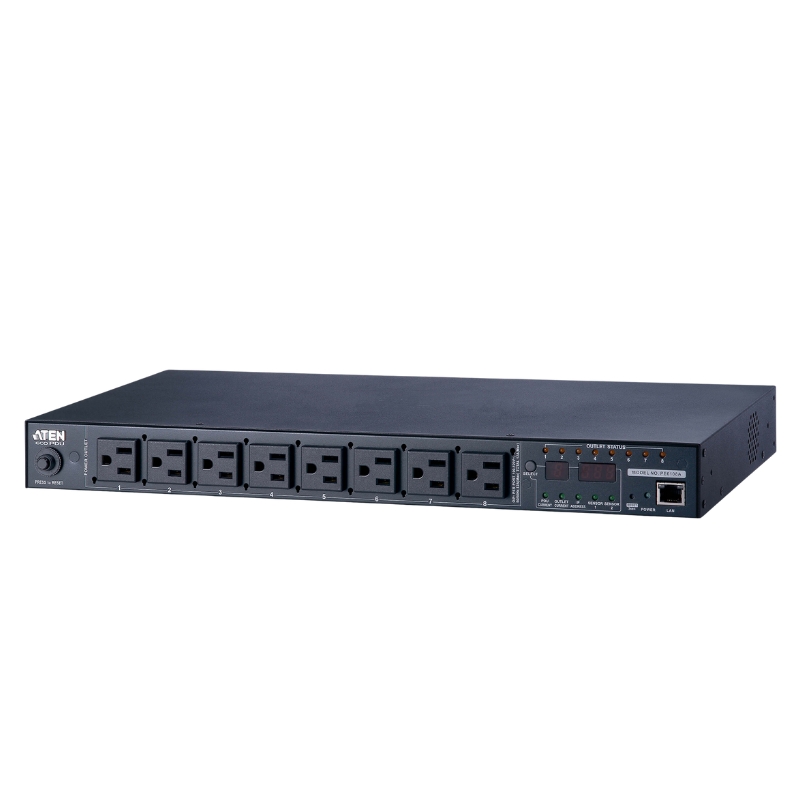

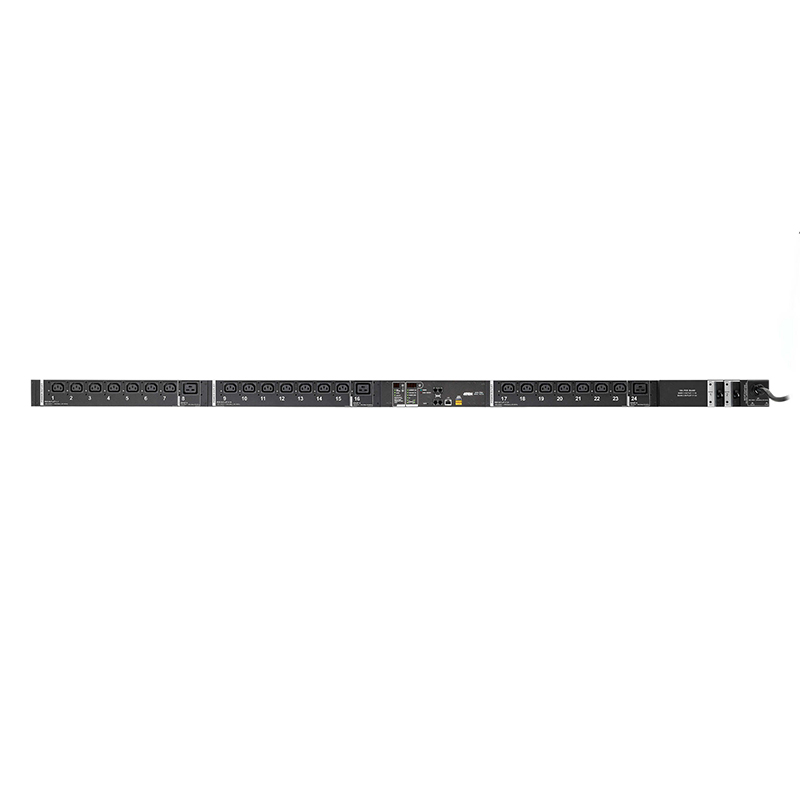

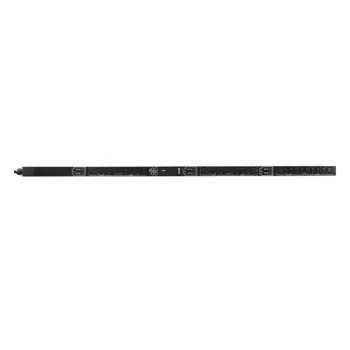

• PDU intelligent (managé) : PDU avec interface réseau (TCP/IP, HTTP/HTTPS, SNMP) permettant la supervision à distance, la commutation individuelle de chaque sortie, et la mesure de paramètres électriques (courant, tension, puissance active, énergie, facteur de puissance) au niveau du bandeau, de la phase ou de chaque prise. Les gammes BACHMANN BN2000/BN3500/BN7000/BN7500 et les séries NRGence ATEN PE représentent cette famille.

Comment choisir son PDU ?

• Format : horizontal si l'espace en U est disponible et la densité de prises limitée ; vertical pour maximiser le nombre de prises sans impacter la capacité en U de la baie.
• Type de prises : C13 pour les serveurs et équipements réseau standard (IEC 60320) ; C19 pour les équipements haute puissance (serveurs haut de gamme, onduleurs). Vérifier le type d'entrée des équipements cibles.
• Courant et phases : un PDU monophasé 16A convient aux petites baies tertiaires ; les installations datacenter nécessitent souvent du triphasé 16A ou 32A pour équilibrer les charges.
• Mesure et supervision : pour un suivi de la consommation par baie, choisir un PDU avec afficheur local (consommation en kWh, courant). Pour une supervision centralisée ou une commutation à distance, opter pour un PDU managé avec port réseau.
• Commutation par sortie : les PDU avec on/off par prise permettent le redémarrage à distance d'un équipement bloqué sans intervention physique sur site.
• Longueur du câble : les cordons d'alimentation de 3 m sont les plus courants pour rejoindre les PDU de distribution de la salle. Vérifier la longueur disponible selon l'implantation de la baie.
• Entrée normalisée : entrée CEE 16A ou CEE 32A selon la puissance totale ; s'assurer de la compatibilité avec le circuit d'alimentation de la salle.

Questions fréquentes

Quelle est la différence entre un PDU managé et un PDU mesuré ?

Un PDU mesuré affiche ou remonte les mesures électriques (courant, puissance, énergie) mais ne permet pas de couper les prises à distance. Un PDU managé (ou intelligent) ajoute à la mesure la possibilité de commuter chaque sortie individuellement via le réseau, souvent via une interface web ou SNMP.

Peut-on cascader plusieurs PDU dans une même baie ?

Certains modèles ATEN permettent de cascader jusqu'à 64 PDU pour une gestion centralisée. Cette fonction est propre à certaines gammes ; vérifier la fiche produit pour connaître les possibilités de cascading.

Quelle différence entre une prise C13 et une prise C19 ?

La prise IEC C13 supporte généralement jusqu'à 10 A (parfois 16 A selon le modèle), et est la plus répandue pour les serveurs et équipements réseau. La prise C19 supporte jusqu'à 16 A et s'utilise pour les équipements de plus forte puissance. Un même PDU peut combiner les deux types.

Un PDU vertical occupe-t-il des unités U dans la baie ?

Non, le PDU vertical (format 0U) se fixe sur les montants ou à l'arrière de la baie sans occuper d'espace en U. C'est son principal avantage par rapport au format horizontal 1U.

Les PDU BACHMANN et ATEN sont-ils compatibles avec des systèmes de supervision SNMP ?

Les modèles de la gamme BN de BACHMANN et les séries NRGence d'ATEN supportent généralement des protocoles réseau standards (HTTP, HTTPS, SNMP, SMTP). Vérifier la fiche produit du modèle visé pour confirmer les protocoles pris en charge.
