Réseaux Aériens Poteaux & Access : équiper et sécuriser les infrastructures aériennes

Les réseaux de distribution aériens reposent sur un ensemble de composants mécaniques qui assurent la tenue des câbles entre les appuis, absorbent les contraintes de traction et protègent les lignes contre les agressions extérieures. Cette catégorie couvre l'intégralité de la chaîne d'installation : depuis la fixation sur poteau jusqu'à la protection des câbles en façade ou sur mât, pour les réseaux cuivre comme pour la fibre optique ADSS ou fig-8.

Les équipements sont destinés aux techniciens des opérateurs télécom, aux entreprises de génie civil et aux sous-traitants intervenant sur les réseaux de distribution ORANGE, ENEDIS et équivalents.

Familles de produits en réseaux aériens poteaux

• Poteaux : supports verticaux en bois, métal ou composite destinés à porter les câbles aériens sur les artères de distribution

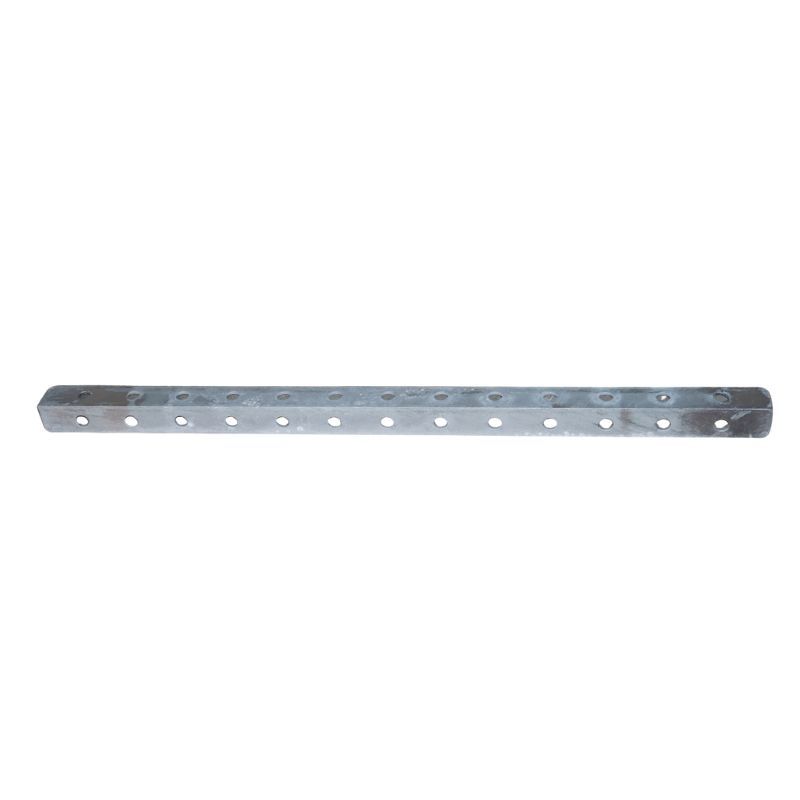

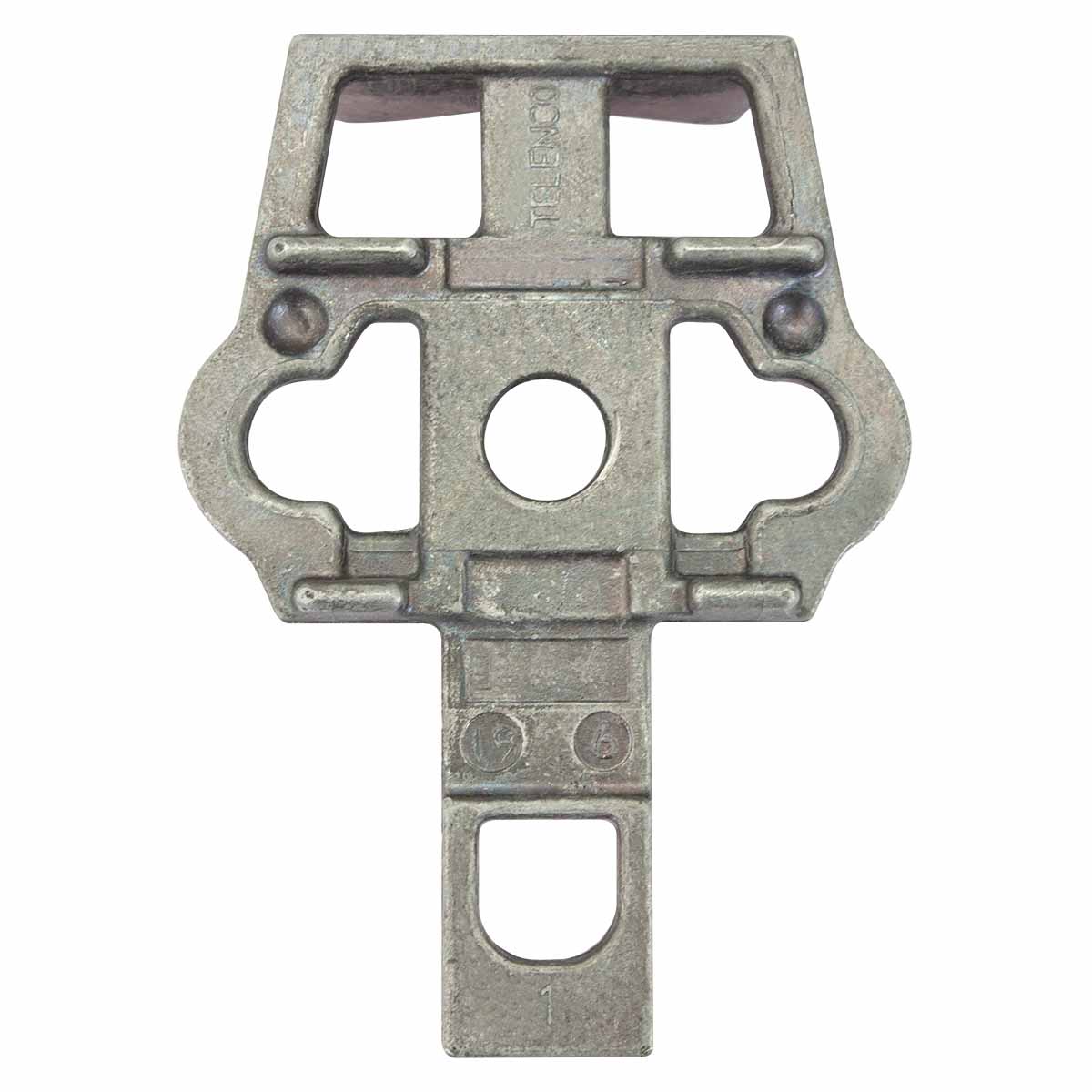

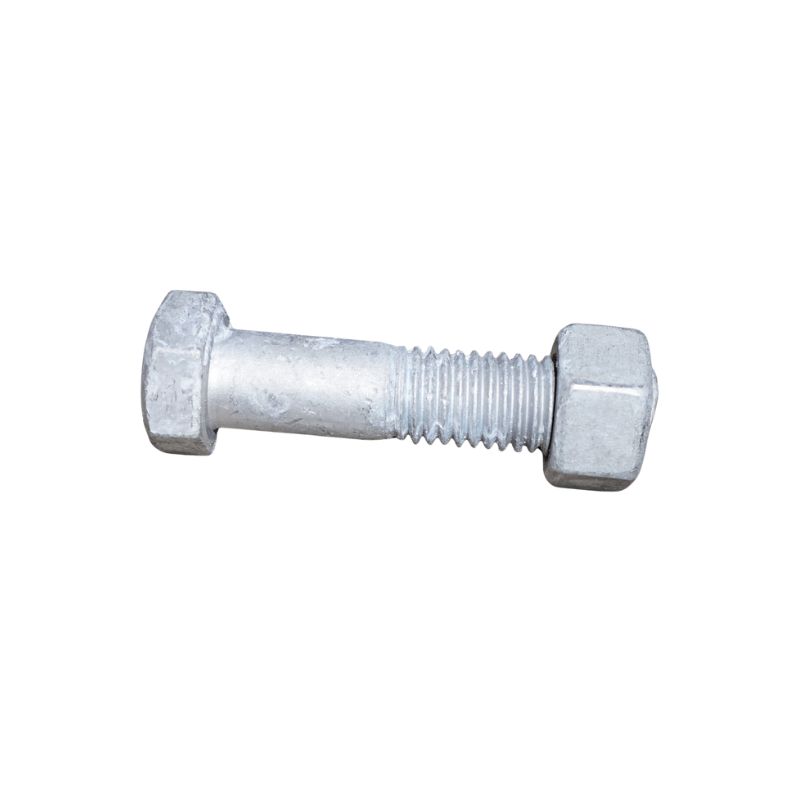

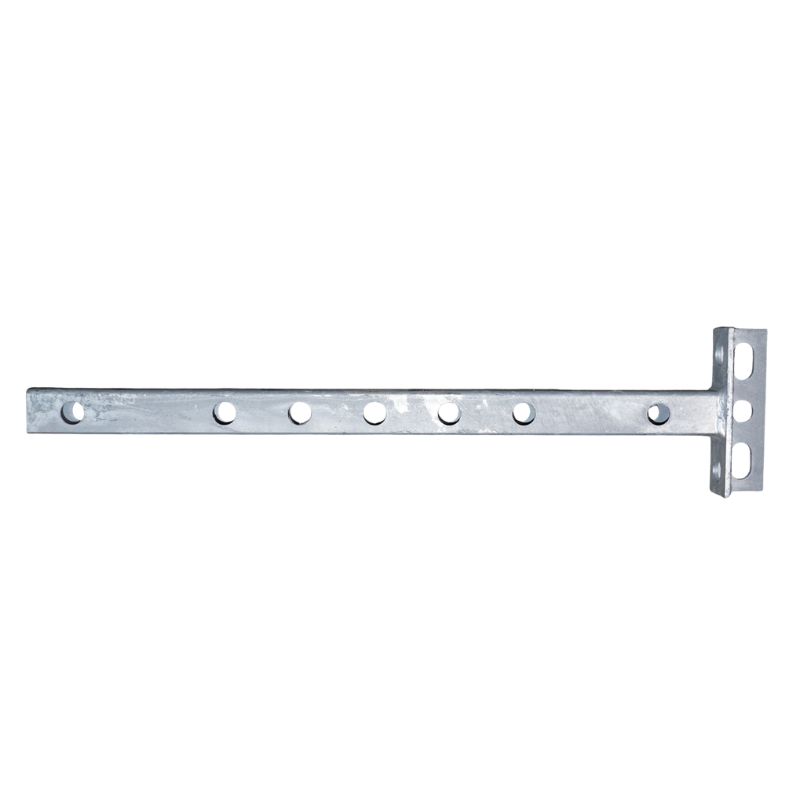

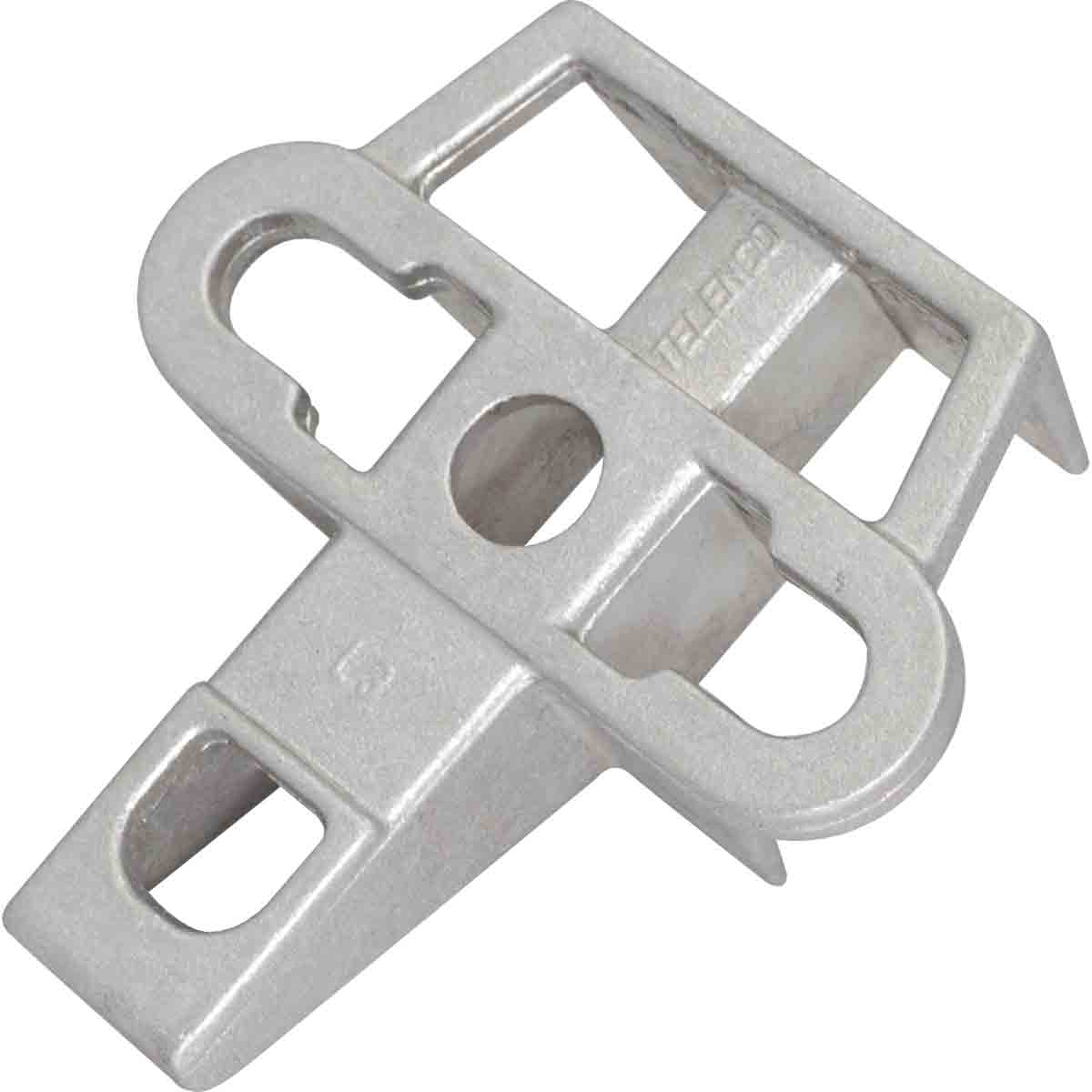

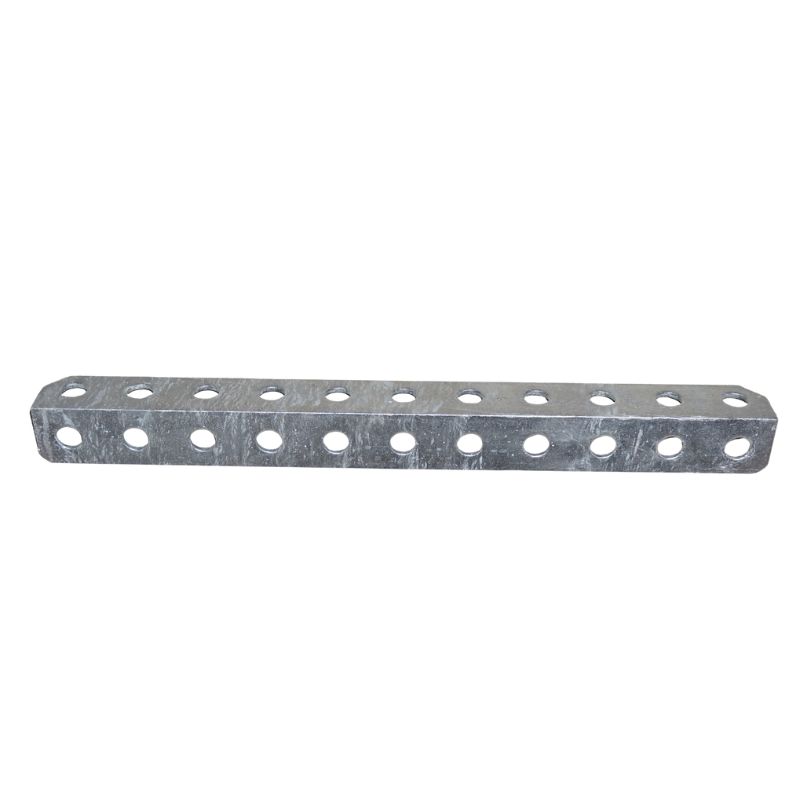

• Armements et fixations : ferrures d'étoilement, rehausses, plaquettes de serrage, boulonnerie de poteau permettant de solidariser les équipements sur l'appui

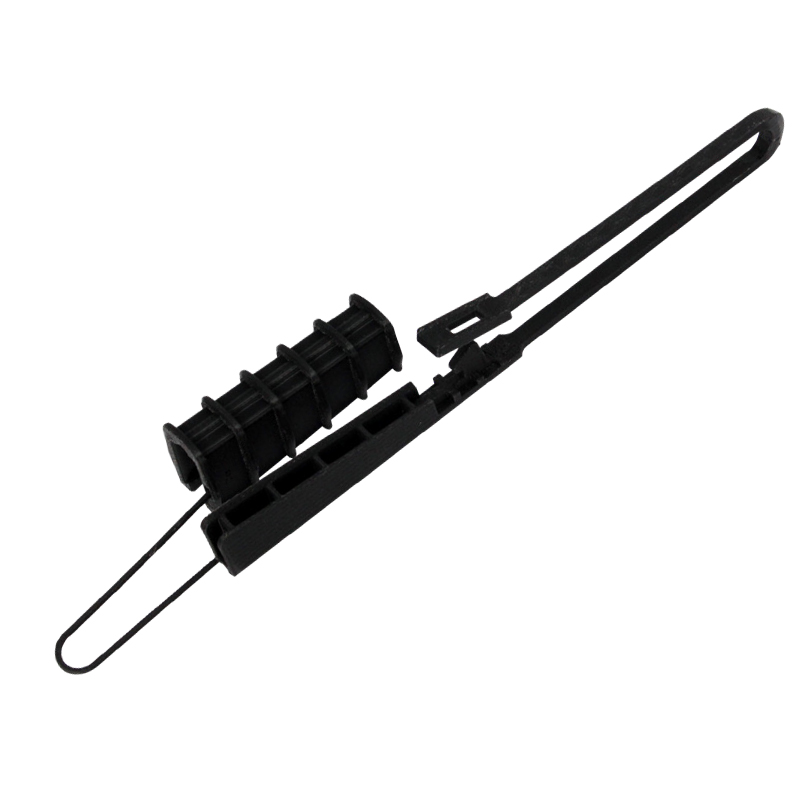

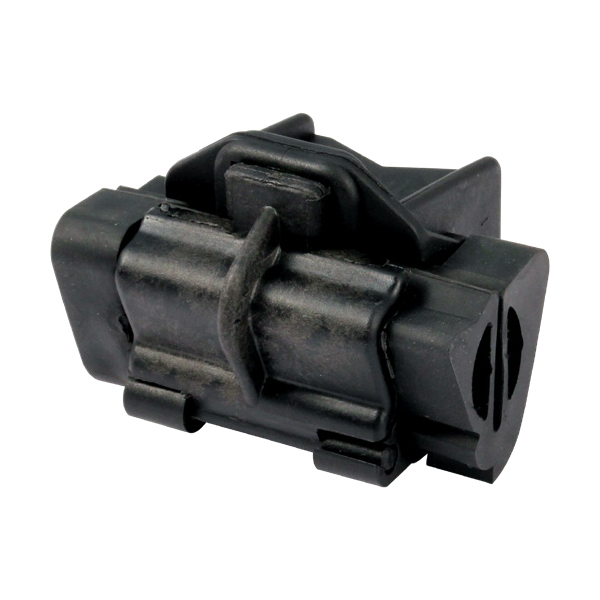

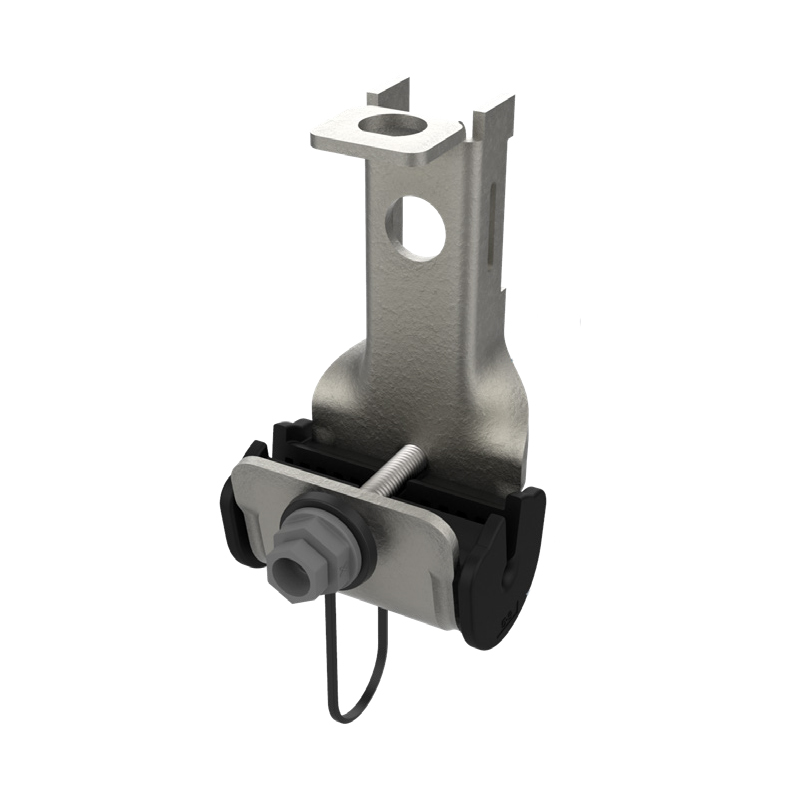

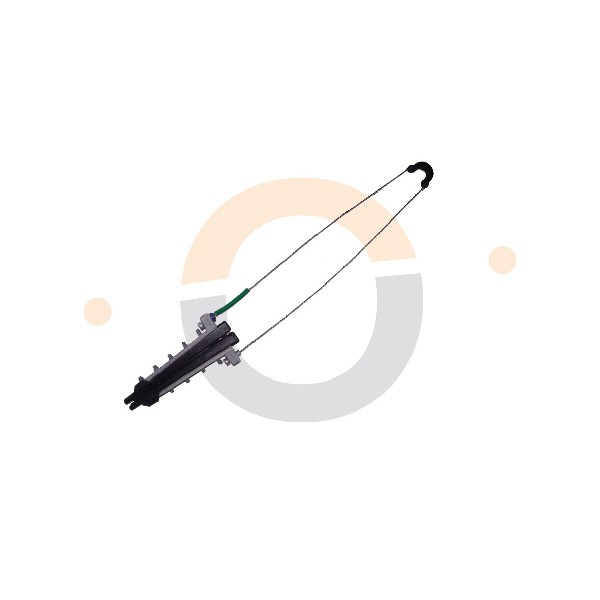

• Ancrages et suspensions : pinces d'ancrage (câbles fig-8 cuivre ou FO, câbles ADSS ronds), dispositifs de suspension spiralés et à cliquet, ancrages à corps conique ouvert ou fermé

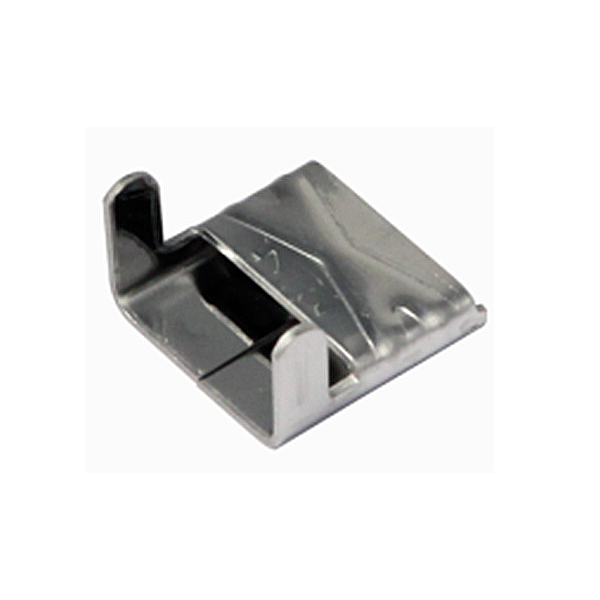

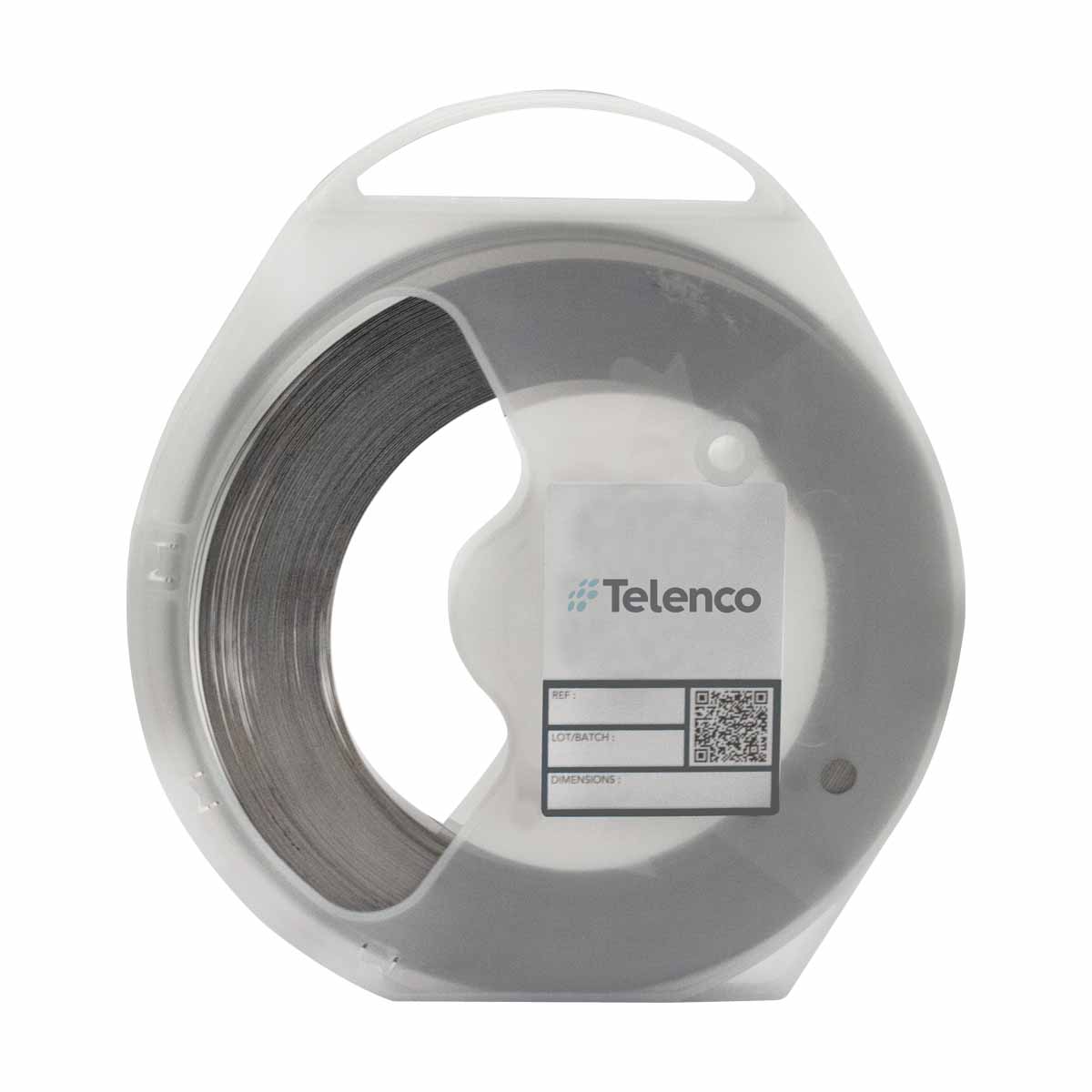

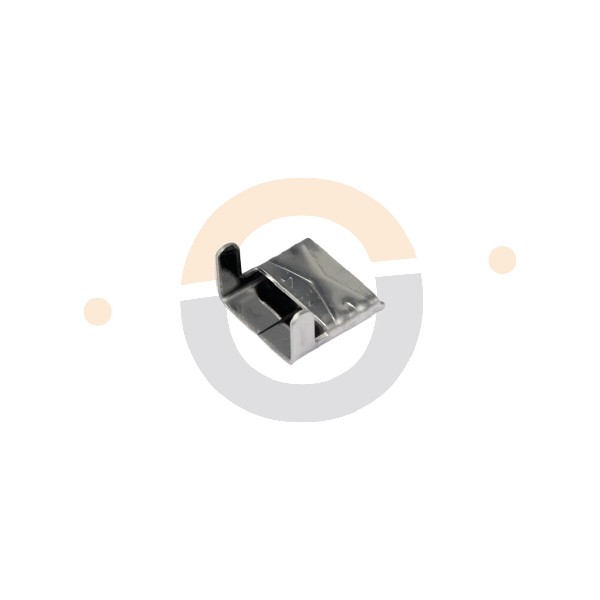

• Installation poteaux : gaines demi-lune de protection, feuillard inox, packs de cerclage, colliers rilsan et serre-câbles pour la mise en œuvre sur site

Comment choisir son matériel d'ancrage et de suspension aérien ?

Le choix du matériel dépend de plusieurs paramètres cumulatifs :

Type de câble

• Câble fig-8 à porteur métallique (cuivre ou optique) : nécessite une pince d'ancrage adaptée à la section du porteur et au diamètre du câble

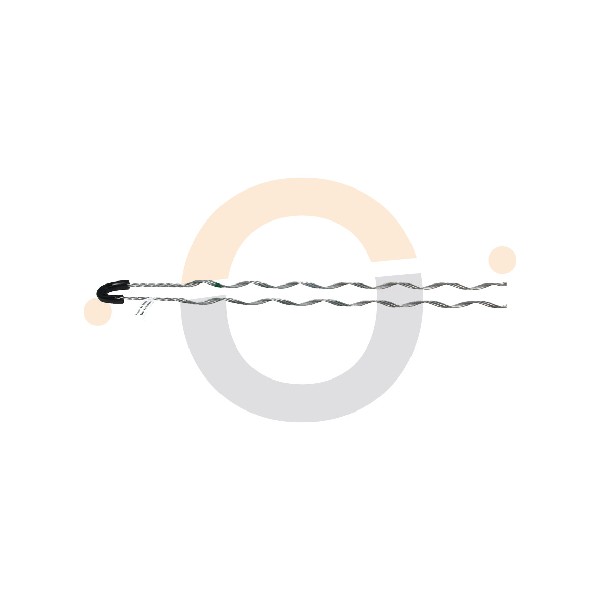

• Câble ADSS rond sans porteur métallique : requiert un dispositif spiralé ou à cliquet dimensionné au diamètre extérieur exact (ex. 5-8 mm, 6,2-7,8 mm, 12,8-15 mm…)

Portée et effort de traction

• Les dispositifs de suspension conviennent aux portées intermédiaires ; les ancrages sont utilisés en arrêt de ligne ou en angle
• La portée maximale tolérée est indiquée par le fabricant pour chaque référence ; ne pas dépasser ce seuil en alignement

Type d'appui

• Poteau bois, béton, métal ou composite : les systèmes de fixation (rehausses, ferrures) ne sont pas interchangeables selon la nature et la section de l'appui
• La fixation par feuillard inox est courante sur poteau bois et métal

Position sur le réseau

• Point d'ancrage (fin de ligne, dérivation, angle fort) : pince d'ancrage à serrage conique
• Point de suspension (alignement, angle faible) : dispositif de suspension ou spirale de suspension

Compatibilité opérateur

• Certains équipements sont homologués ou référencés par un opérateur spécifique (ORANGE, ENEDIS) ; vérifier la compatibilité avec le référentiel technique applicable au chantier

Protection mécanique

• Les gaines demi-lune PVC (Ø 60 mm, Ø 90 mm…) protègent les câbles montants sur façade ou poteau ; choisir le diamètre adapté au faisceau à couvrir et la longueur selon la hauteur à traiter

Questions fréquentes

Quelle différence entre une pince d'ancrage et un dispositif de suspension ?

Une pince d'ancrage reprend intégralement l'effort de traction du câble et arrête la ligne : elle s'installe aux extrémités ou aux angles importants. Un dispositif de suspension maintient le câble sans l'arrêter, en laissant passer l'effort longitudinal : il s'utilise sur les poteaux intermédiaires en alignement ou avec un angle faible.

Peut-on utiliser une pince d'ancrage fig-8 sur un câble ADSS rond ?

Non. Les pinces fig-8 sont conçues pour saisir le porteur métallique intégré au câble. Un câble ADSS sans porteur métallique requiert un ancrage spiralé ou à mâchoires dimensionné à son diamètre extérieur.

Comment fixer une gaine demi-lune sur un poteau ?

La fixation s'effectue généralement par feuillard inox cerclé autour du poteau, ou par un système de clips selon le modèle. Le diamètre de la gaine doit être supérieur au diamètre du câble ou du faisceau à protéger.

Qu'est-ce qu'une ferrure d'étoilement ?

C'est une pièce mécanique qui relie plusieurs câbles ou haubans en un point commun sur le poteau, permettant de répartir les efforts radiaux et de maintenir la géométrie du réseau en tête de poteau.

Le feuillard inox est-il adapté à tous les types de poteaux ?

Le feuillard inox convient aux poteaux cylindriques bois et métal. Pour des poteaux béton de grande section ou à profil irrégulier, d'autres systèmes de fixation (boulonnerie traversante, ferrures spécifiques) peuvent être nécessaires selon la configuration.
