EQUIPEMENTS ACTIFS

EQUIPEMENTS ACTIFS : commutation, routage et accès réseau pour l'entreprise

Les équipements actifs constituent la couche intelligente de l'infrastructure réseau : ils traitent, acheminent et distribuent les données entre les terminaux, les serveurs et Internet. Contrairement aux équipements passifs (câbles, panneaux de brassage), ils consomment de l'énergie et embarquent une logique de traitement du signal ou du paquet. Cette catégorie regroupe l'ensemble de ces équipements, des switches de bureau non administrables aux matrices de commutation KVM en rack, en passant par les contrôleurs Wi-Fi et les routeurs multi-WAN.

Les produits couvrent des besoins allant du petit réseau de quelques postes jusqu'aux infrastructures supportant plusieurs centaines d'utilisateurs simultanés, avec des options d'alimentation à distance via PoE (Power over Ethernet) pour les caméras, téléphones IP et points d'accès.

Les familles d'EQUIPEMENTS ACTIFS

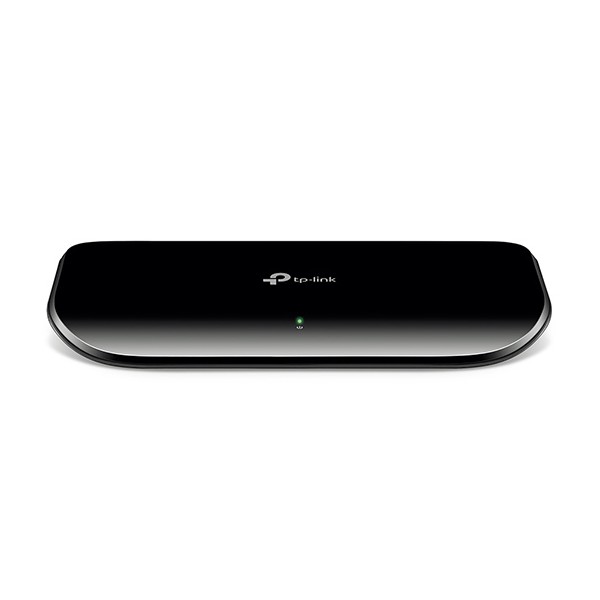

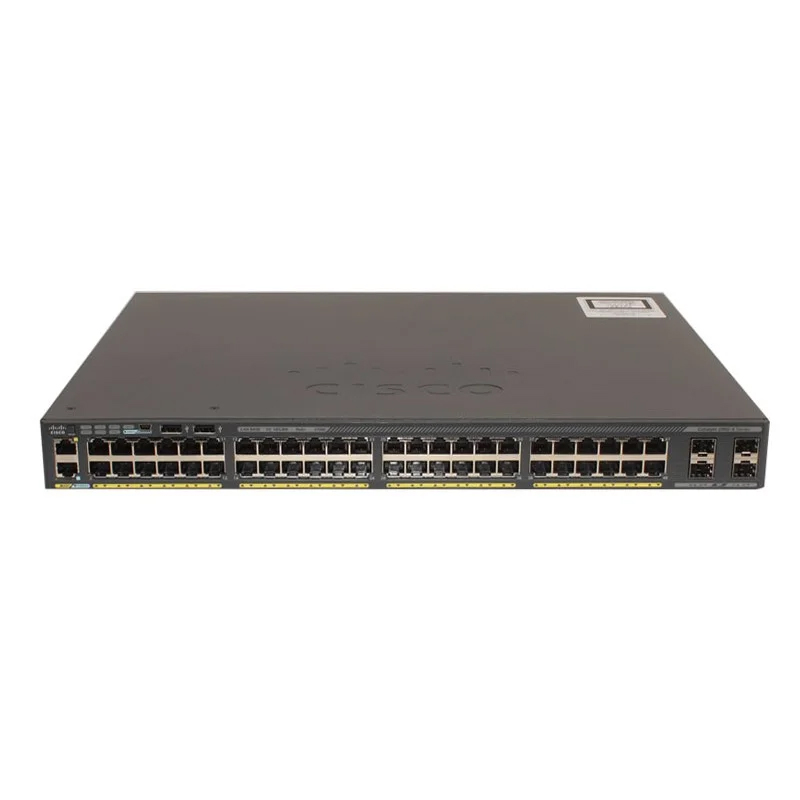

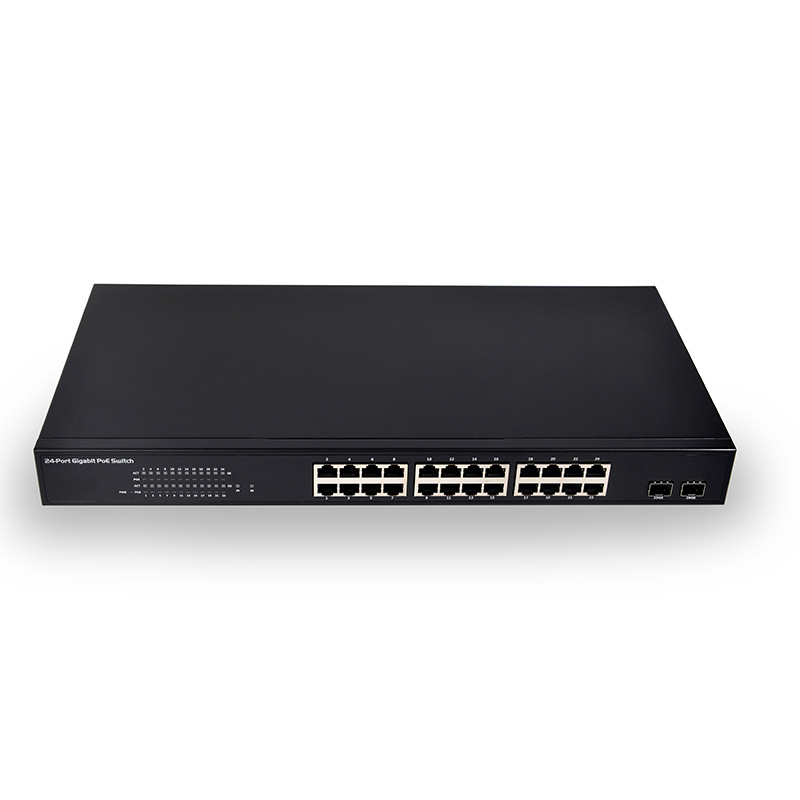

• Switches : commutateurs réseau Gigabit administrables (avec gestion VLAN, QoS, agrégation de liens) ou non administrables, en format rackable 19" ou de bureau, avec ports RJ45 cuivre et ports SFP fibre

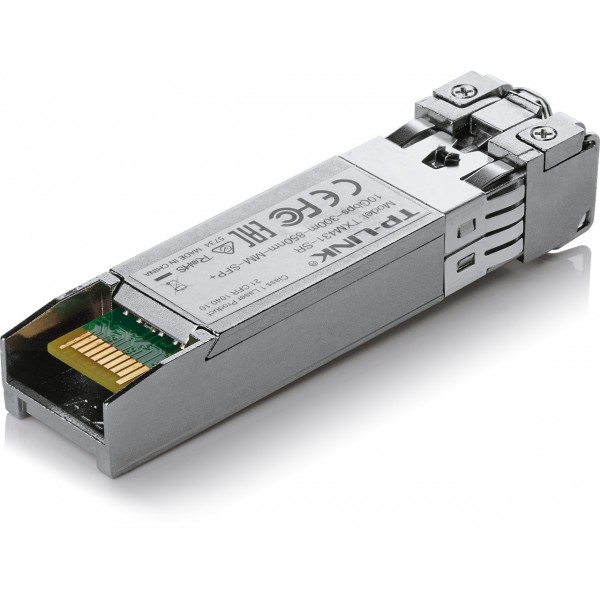

• Modules fibres (SFP) : transceivers optiques à insérer dans les emplacements SFP des switches et routeurs pour les liaisons longue distance ou inter-bâtiments

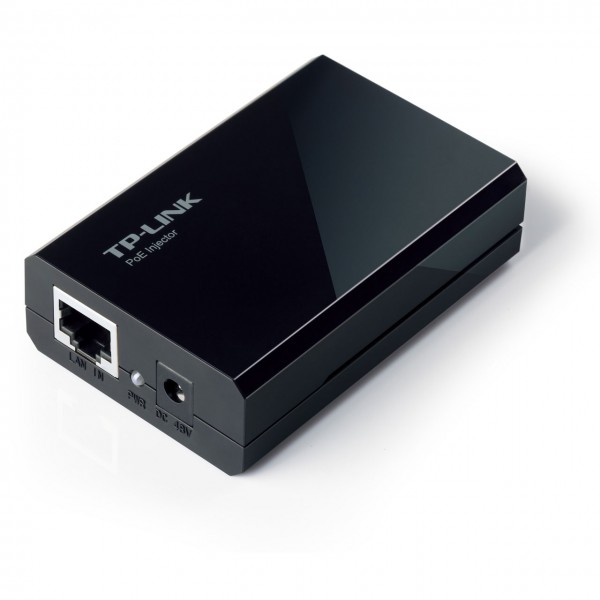

• Injecteurs PoE : alimentent les équipements terminaux (caméras IP, bornes Wi-Fi, téléphones IP) via le câble réseau, sans alimentation locale

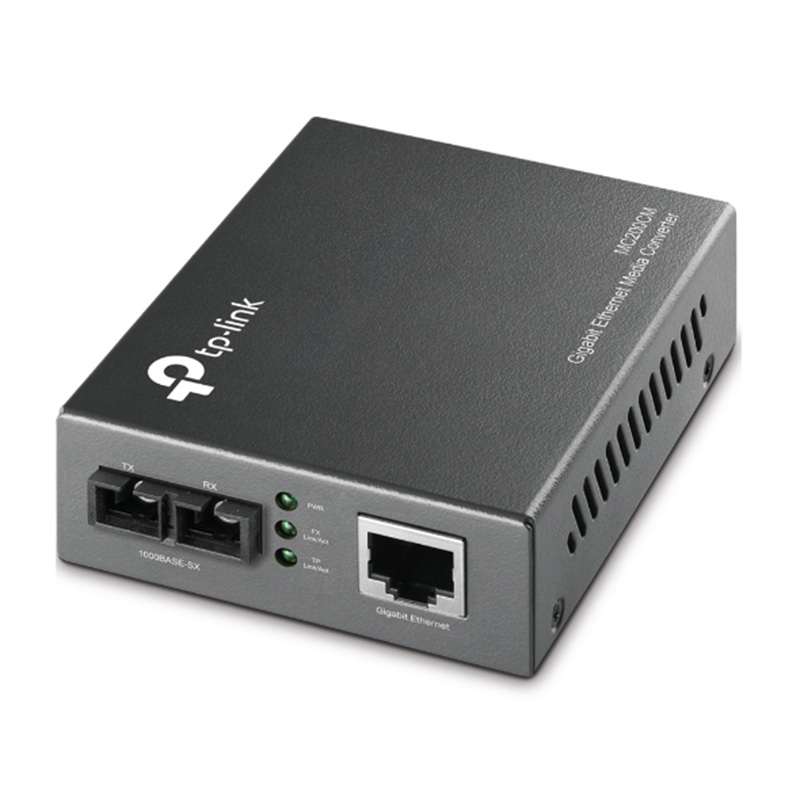

• Convertisseurs fibre RJ45 : assurent la transition entre un segment cuivre et un segment fibre optique, notamment pour raccorder des équipements sans port SFP natif

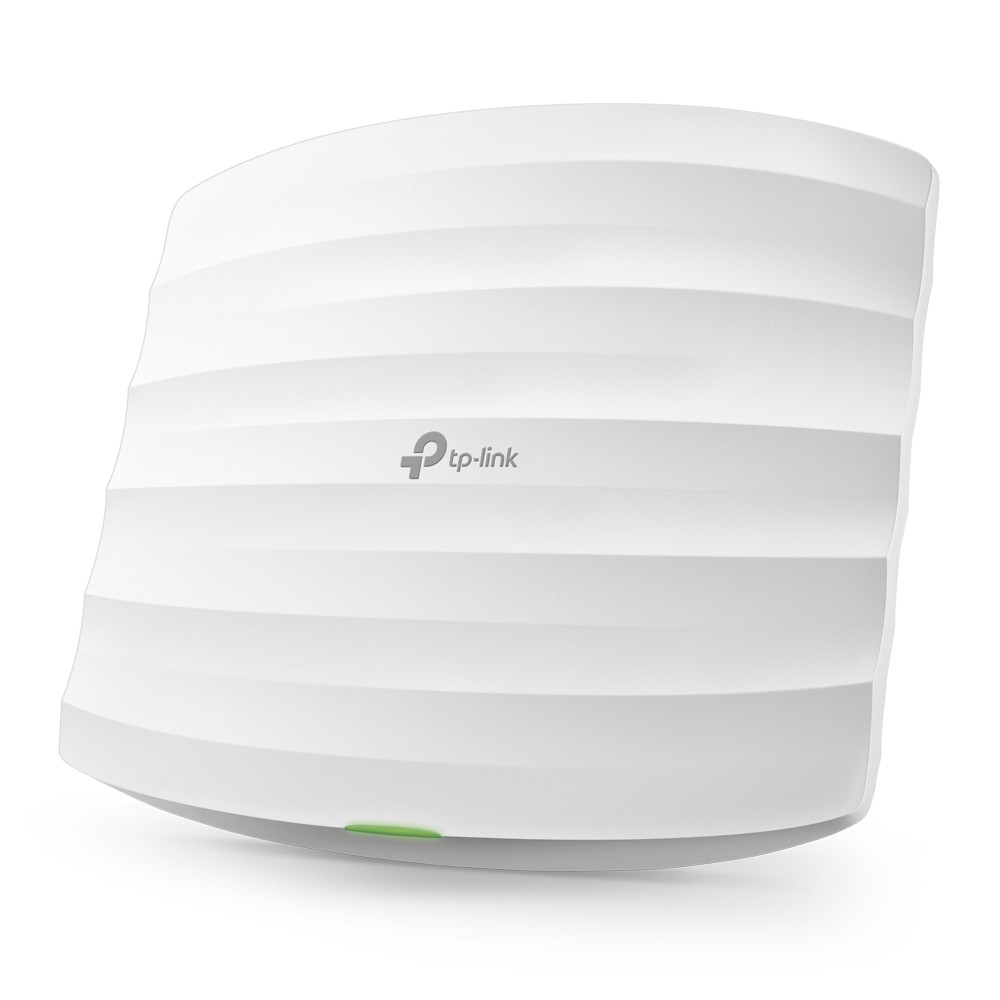

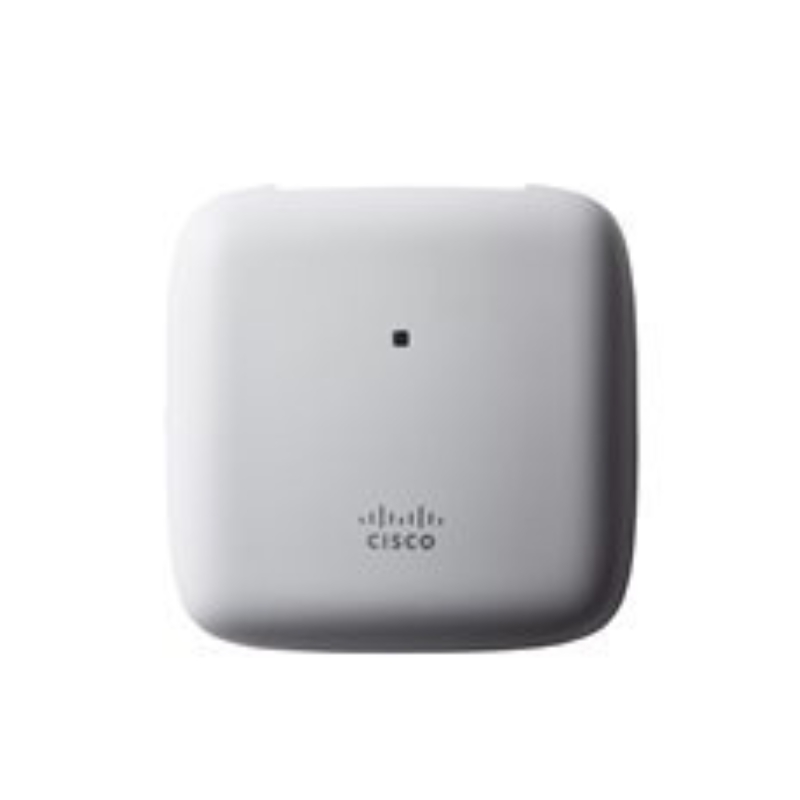

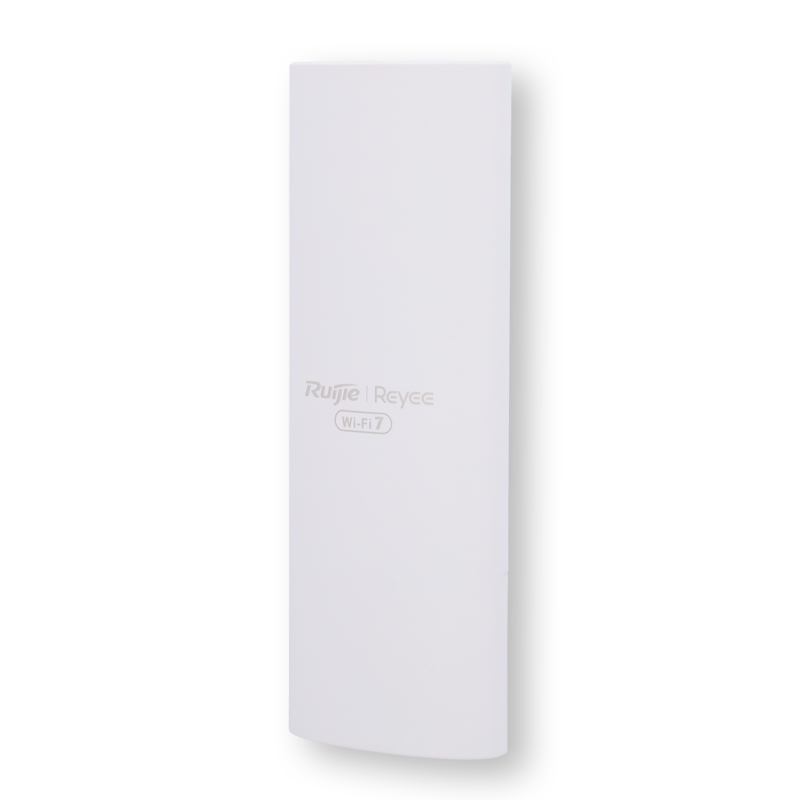

• Wi-Fi : points d'accès intérieurs et extérieurs (dont Wi-Fi 6 / AX), contrôleurs Wi-Fi cloud (type Omada TP-Link), pour des déploiements en couverture simple ou en réseau de bornes géré centralement
• Routeurs : gestion du routage entre le LAN et le(s) accès WAN, avec des fonctions firewall, gestion des utilisateurs, portail captif et administration centralisée pour les ERP et les ERP multi-sites

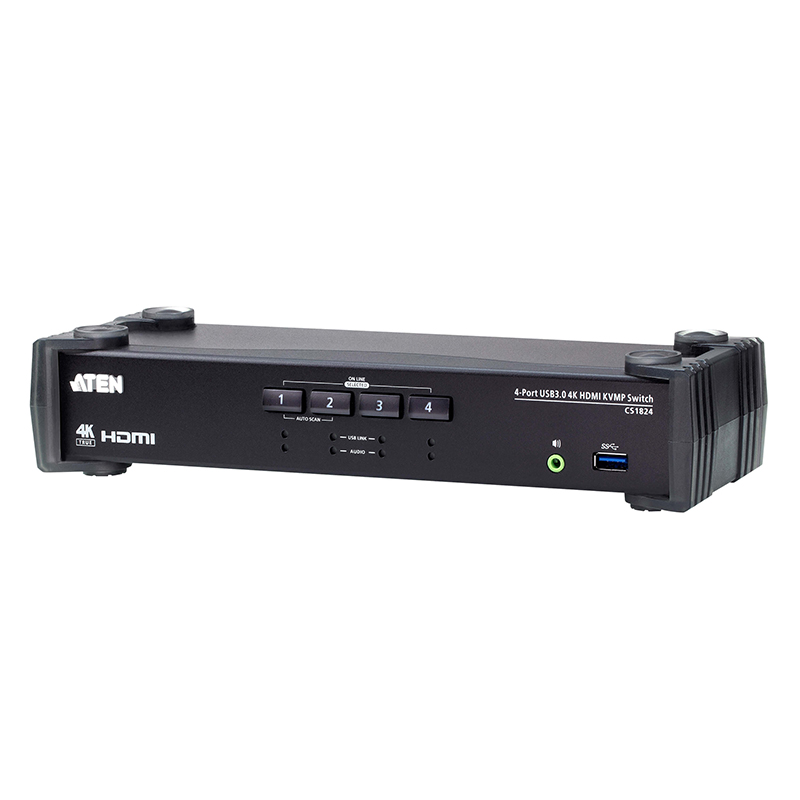

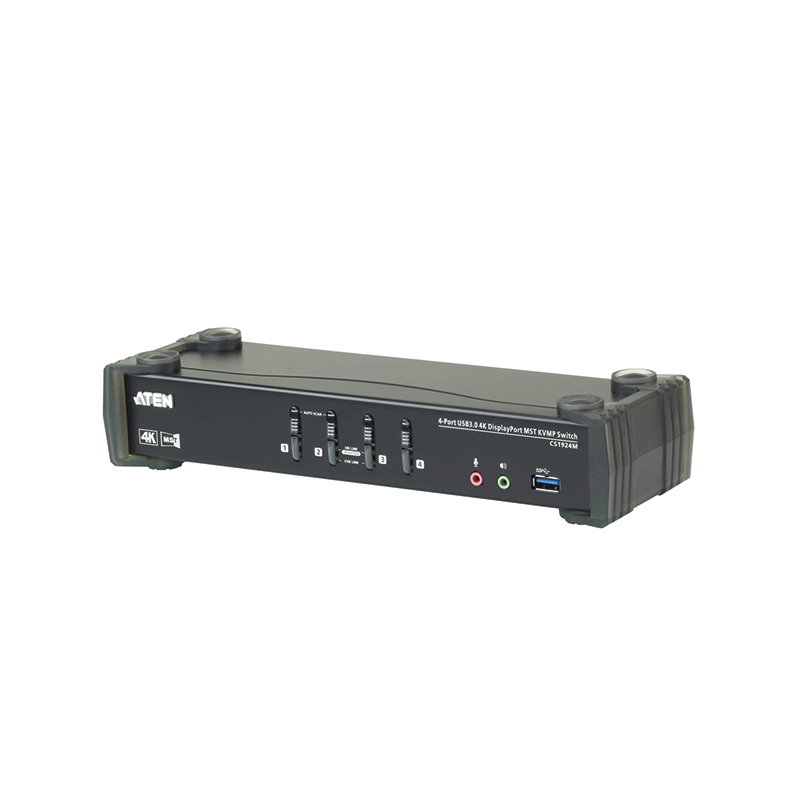

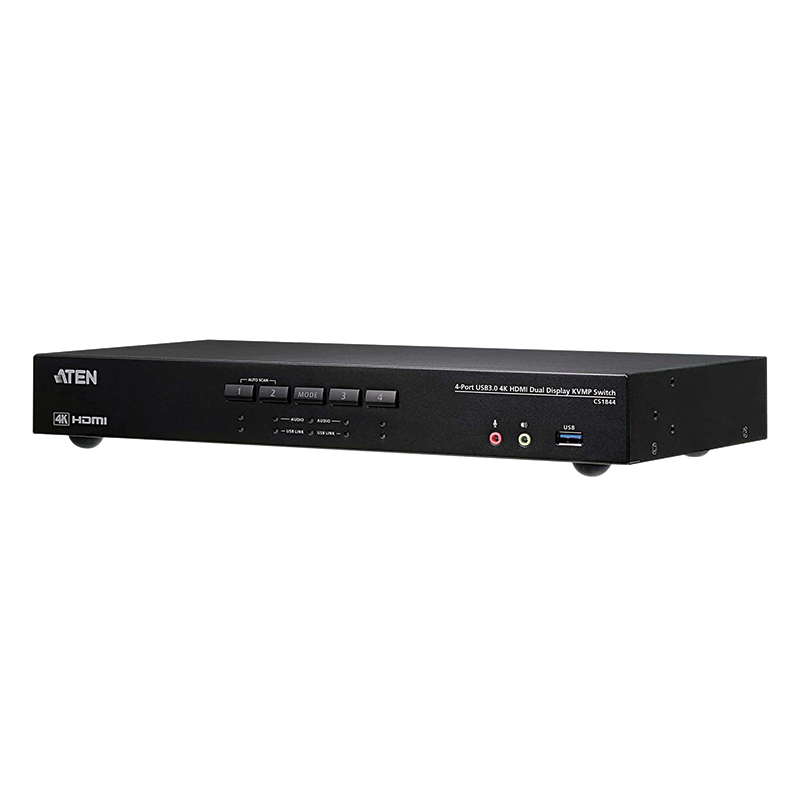

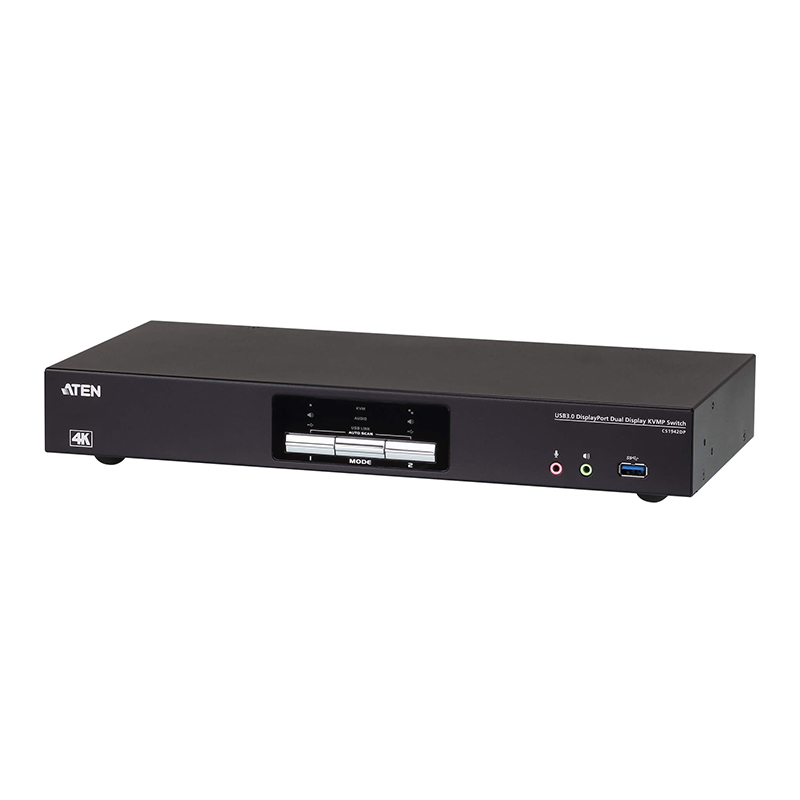

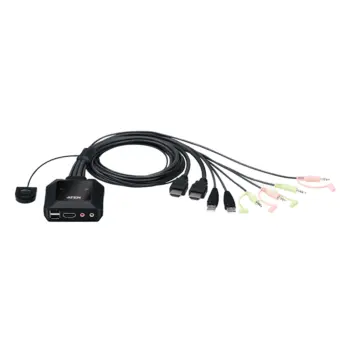

• KVM (commutateurs clavier-vidéo-souris) : contrôle de plusieurs serveurs ou ordinateurs depuis une seule console, en local ou à distance via réseau IP

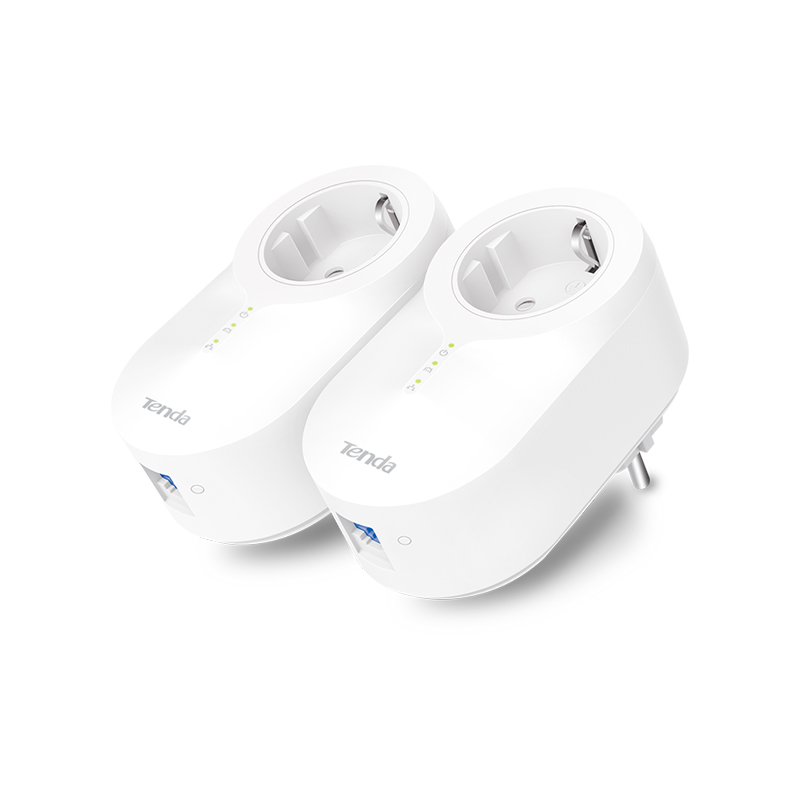

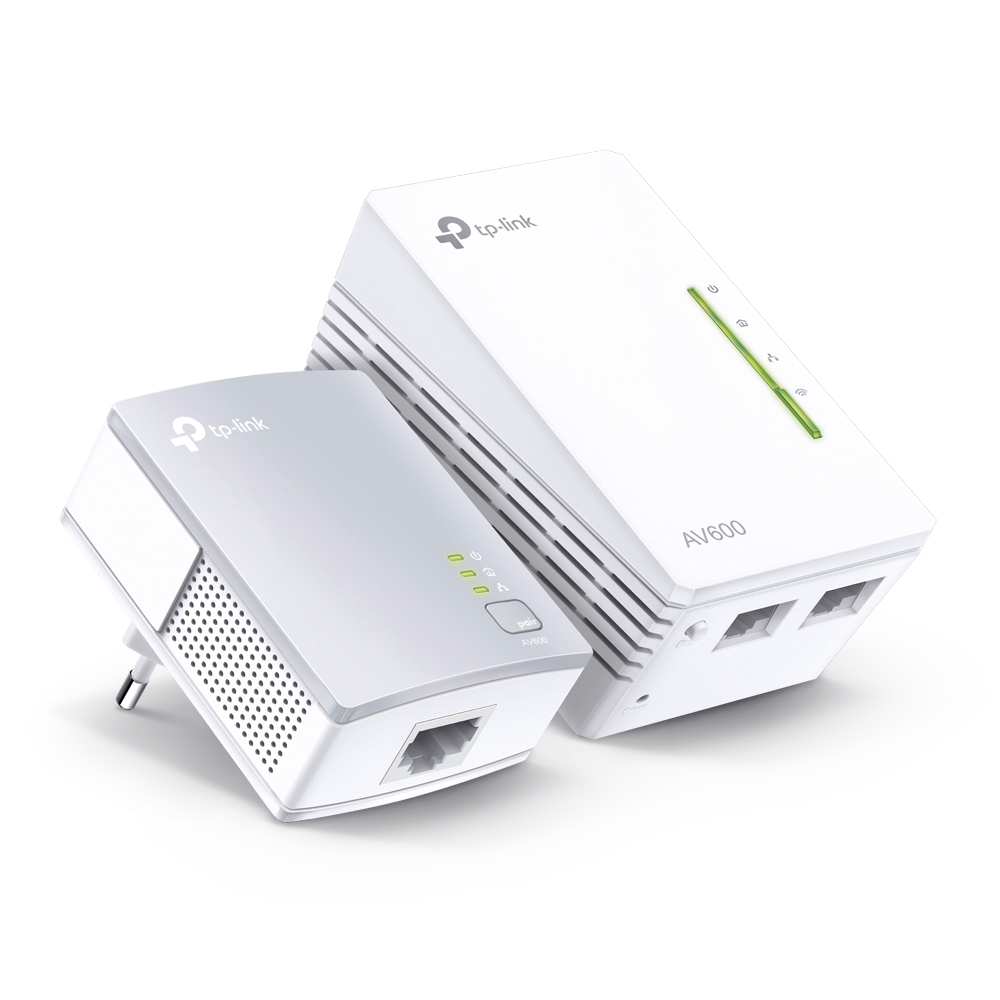

• CPL (courants porteurs en ligne) : extension du réseau Ethernet via le réseau électrique existant, pour les zones difficiles à câbler
• Répéteurs off air : amplification et redistribution de signaux hertziens (TNT, antenne) dans les bâtiments
• Actif DAS : équipements actifs pour les systèmes d'antennes distribuées, notamment pour la couverture radio en intérieur
• Serveurs : équipements de calcul et de stockage centralisé, intégrables en baie 19"

Comment choisir dans les EQUIPEMENTS ACTIFS ?

Le choix d'un équipement actif dépend de plusieurs paramètres à définir en amont du projet :

• Nombre de ports et débit : pour un switch, le nombre de ports RJ45 (8, 16, 24, 48…) et le débit par port (Fast Ethernet 100 Mbit/s ou Gigabit 1000 Mbit/s) doivent correspondre au nombre de terminaux et au volume de trafic attendu
• Administration : un switch non administrable convient à un réseau homogène sans segmentation ; un switch administrable (avec interface web ou CLI) est nécessaire dès que l'on a besoin de VLANs, de QoS, de supervision SNMP ou d'agrégation de liens (802.3ad)
• Ports SFP : la présence de ports SFP (1G ou 10G) permet de monter des liaisons fibre en uplink vers un switch de cœur ou vers un autre bâtiment

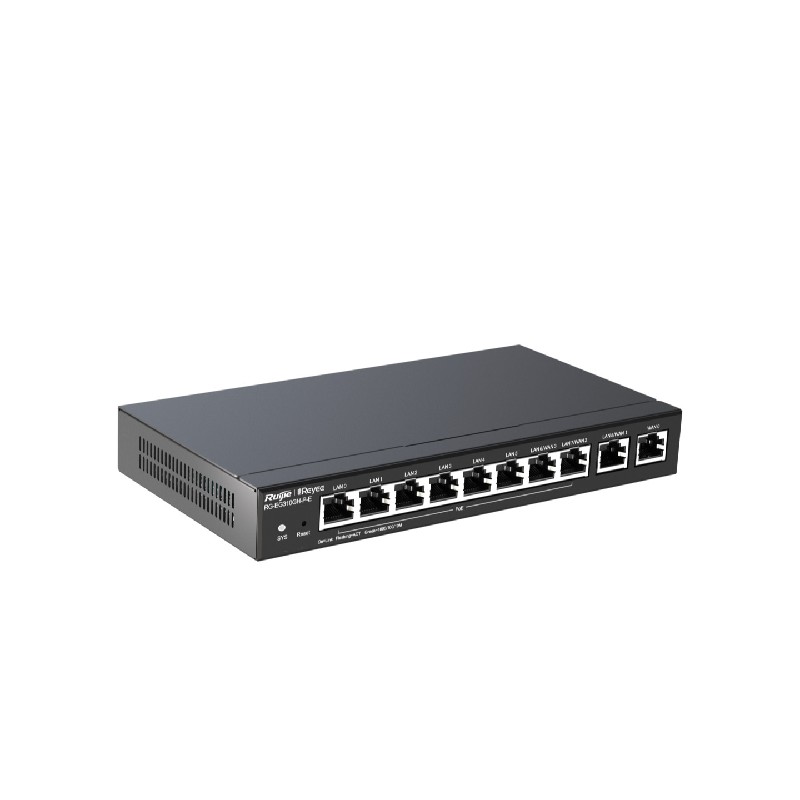

• PoE et budget de puissance : si des équipements terminaux doivent être alimentés via le câble réseau (caméras, bornes Wi-Fi), vérifier le nombre de ports PoE et le budget total en watts du switch ou de l'injecteur (ex. : routeur Reyee 8 ports PoE à 110 W)
• Wi-Fi : génération et contrôleur : Wi-Fi 5 (802.11ac) ou Wi-Fi 6 (802.11ax) selon les terminaux du parc ; pour un déploiement multi-sites, un contrôleur cloud (type OC300 TP-Link) permet de gérer jusqu'à 500 points d'accès depuis une interface unique
• Capacité utilisateurs : pour les routeurs en ERP (hôtels, restaurants, collectivités), la capacité en connexions simultanées et la disponibilité d'un portail captif avec traçabilité sont des critères réglementaires
• Format physique : rackable 19" pour une intégration en baie ou en coffret, format bureau pour les petites installations sans local technique

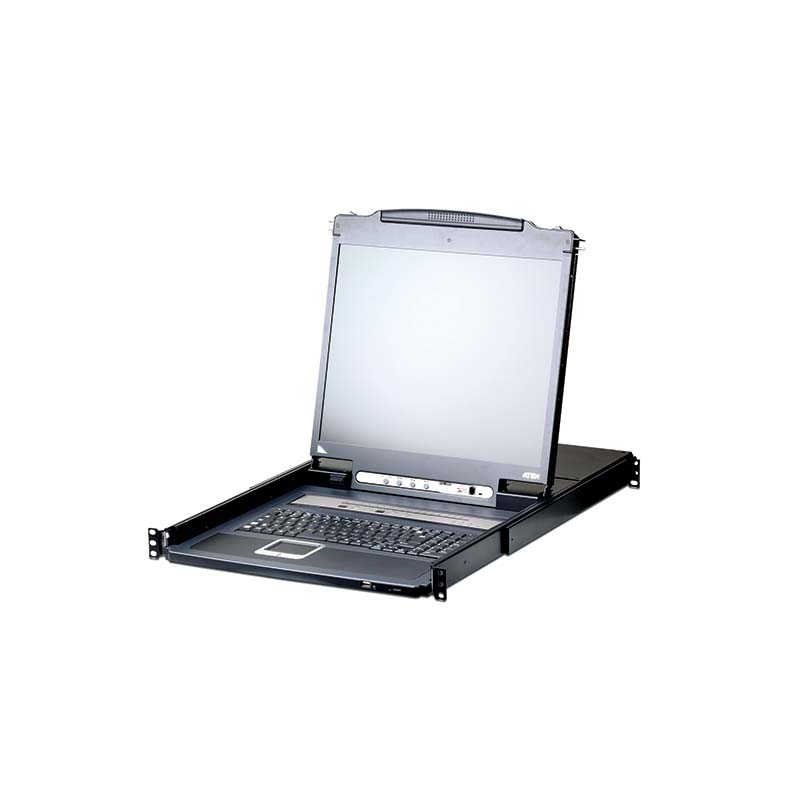

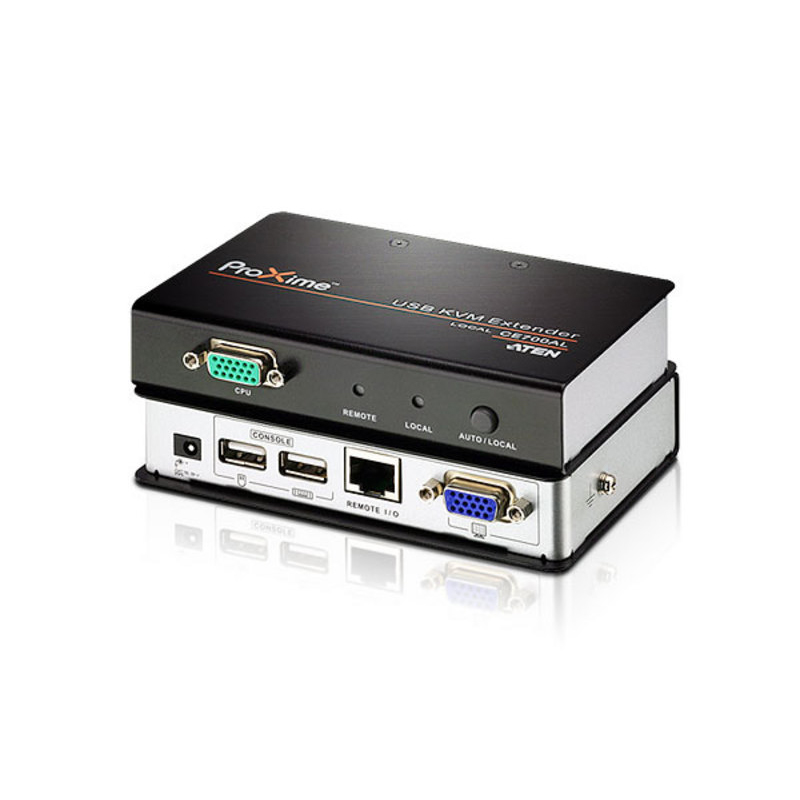

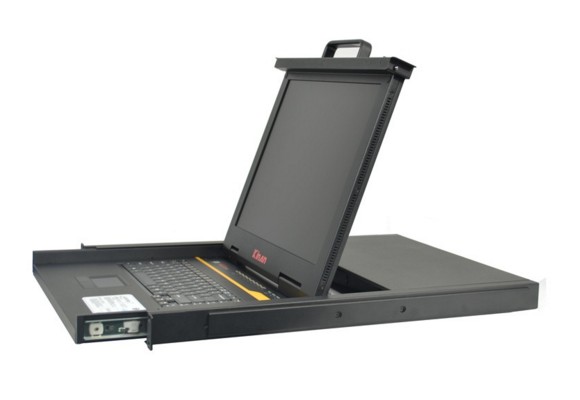

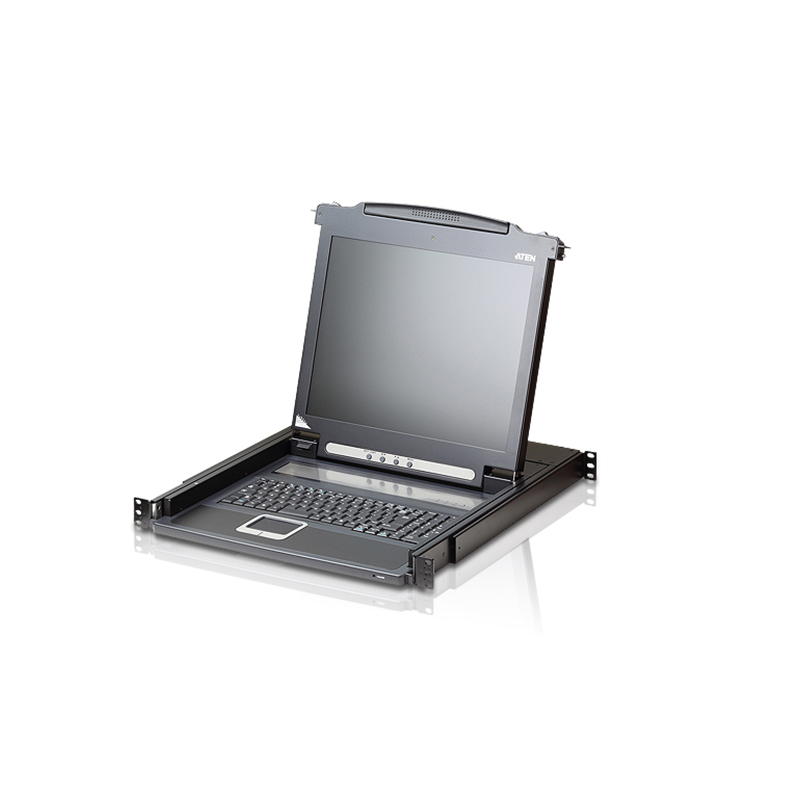

• KVM : type de console et distance : console locale avec LCD intégré pour un accès en salle serveur, déport KVM sur Cat 5e/6 pour un accès depuis un poste distant

Questions fréquentes

Quelle différence entre un switch administrable et un switch non administrable ?

Un switch non administrable fonctionne en plug-and-play : il commute les trames sans configuration. Un switch administrable expose une interface de gestion (web, SSH, SNMP) qui permet de configurer des VLANs, des priorités de trafic (QoS), la supervision des ports et l'agrégation de liens. Il est indispensable dès que le réseau comporte plusieurs segments logiques ou des exigences de sécurité.

Qu'est-ce que le PoE et quels équipements peut-on alimenter ?

Le PoE (Power over Ethernet) transporte l'alimentation électrique avec les données sur le câble réseau cuivre (RJ45). Il permet d'alimenter des caméras IP, des téléphones IP, des bornes Wi-Fi ou des interphones sans tirer un câble d'alimentation séparé. La puissance disponible par port varie selon la norme (PoE 802.3af, PoE+ 802.3at, PoE++ 802.3bt) ; le budget total du switch ou de l'injecteur doit couvrir la somme des puissances consommées par les équipements connectés.

Quand utilise-t-on un convertisseur fibre RJ45 plutôt qu'un module SFP ?

Un module SFP s'insère directement dans un port SFP d'un switch ou routeur compatible, c'est la solution la plus compacte. Un convertisseur fibre RJ45 (media converter) est utile lorsque l'équipement existant ne dispose pas de port SFP natif : il fait le pont entre son port RJ45 et une liaison fibre optique.

Comment choisir entre Wi-Fi 5 et Wi-Fi 6 pour un déploiement professionnel ?

Wi-Fi 6 (802.11ax) apporte un débit agrégé plus élevé, une meilleure gestion des environnements à forte densité de terminaux et des mécanismes d'efficacité énergétique améliorés. Il est recommandé pour les nouveaux déploiements ou les sites à forte densité d'utilisateurs. Wi-Fi 5 reste pertinent pour des parcs de terminaux sans compatibilité Wi-Fi 6 ou dans des budgets contraints.

Un contrôleur Wi-Fi cloud est-il obligatoire pour gérer des points d'accès ?

Non. Les points d'accès peuvent souvent fonctionner en mode autonome (configuration individuelle) ou être gérés par un contrôleur physique on-premise. Un contrôleur cloud (comme l'OC300 de TP-Link) simplifie la gestion centralisée d'un parc de bornes réparties sur plusieurs sites, avec administration à distance sans VPN dédié.

Quelle est la différence entre un répéteur Wi-Fi et un point d'accès ?

Un répéteur étend la couverture d'un réseau Wi-Fi existant en re-diffusant le signal, mais divise généralement le débit disponible par deux sur le segment répété. Un point d'accès câblé (raccordé par un câble réseau RJ45 depuis le switch) offre des performances bien supérieures et est la solution à privilégier dans un déploiement professionnel structuré.
