FIBRE OPTIQUE

FIBRE OPTIQUE : infrastructure de transmission à haut débit

La fibre optique transmet les données sous forme de lumière, offrant des débits et des portées sans commune mesure avec le cuivre. Elle est utilisée dans les dorsales de datacenter, les réseaux campus, les raccordements FTTH et les réseaux télécom. La gamme couvre aussi bien les câbles de pose extérieure que les cordons de brassage en salle serveurs, ainsi que tous les équipements passifs de connexion et de distribution.

Deux grands types de fibres structurent l'offre : la fibre monomode (9/125 µm, types OS1/OS2), conçue pour les longues distances et les applications télécom, et la fibre multimode (50/125 µm OM3/OM4 ou 62,5/125 µm OM1/OM2), utilisée sur des distances courtes à moyennes typiques des environnements de datacenter et de campus.

Les familles de la catégorie FIBRE OPTIQUE

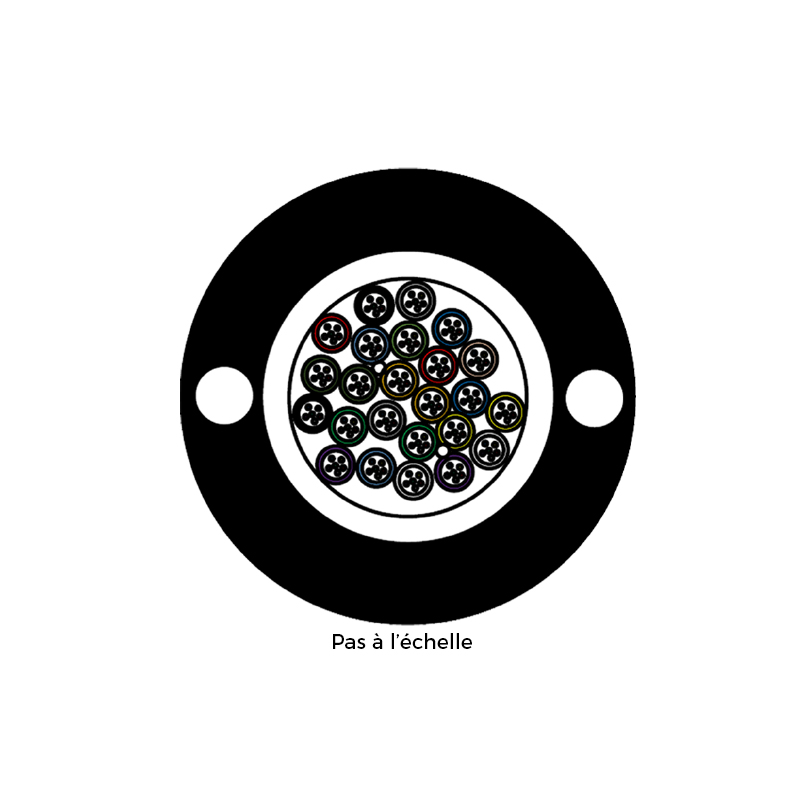

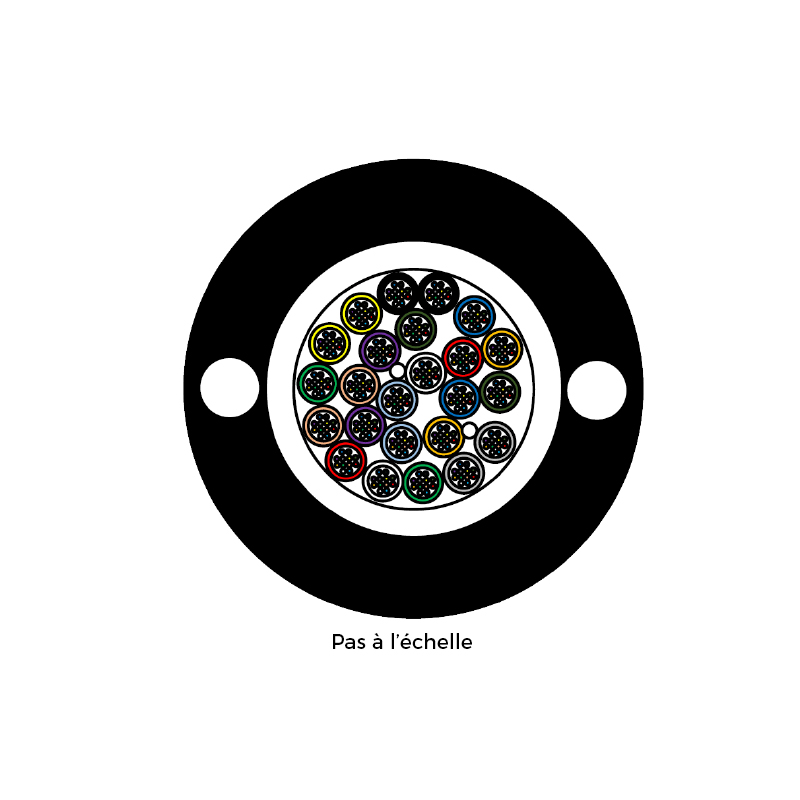

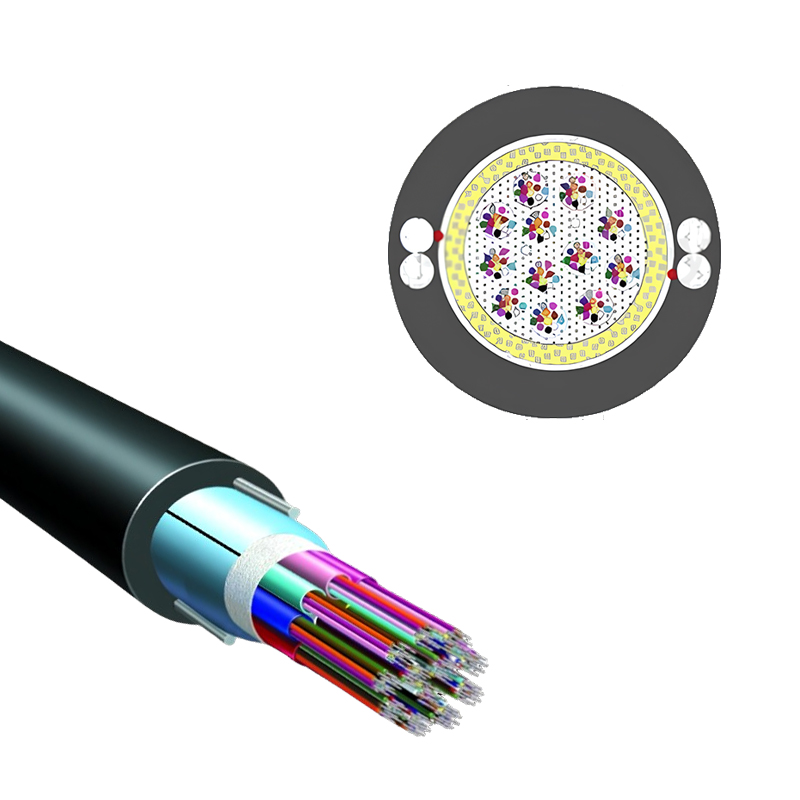

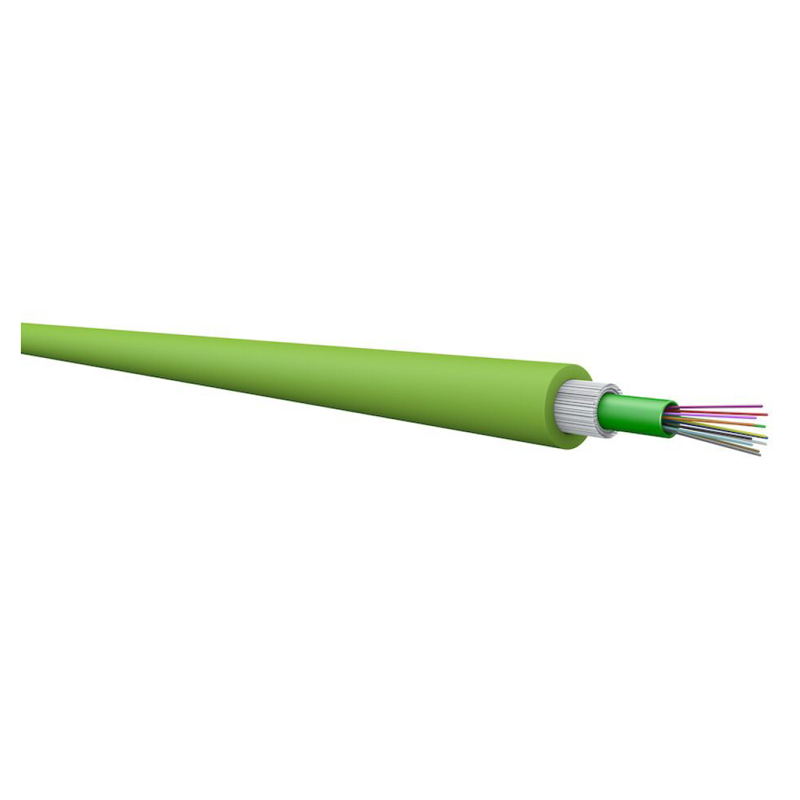

• Câbles Tertiaire/Industrie : câbles de distribution intérieurs ou mixtes, disponibles en structures micromodulaires (type Aero-Sout, modulo 12), adaptés au câblage vertical et horizontal en bâtiment. Disponibles en G.652D (OS2) ou G.657A2 (fibre à faible sensibilité aux courbures).

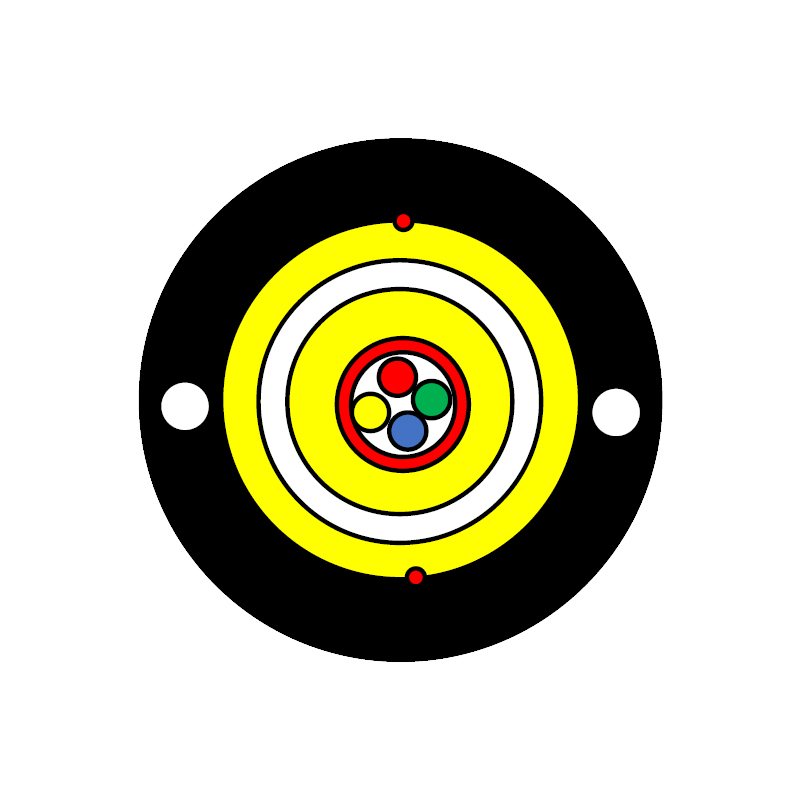

• Câbles Télécom : câbles de branchement abonné (type DROPTIC de TELENCO) pour déploiements FTTH en zone non dense, avec double gaine et filins de déchirement facilitant la transition intérieur/extérieur.

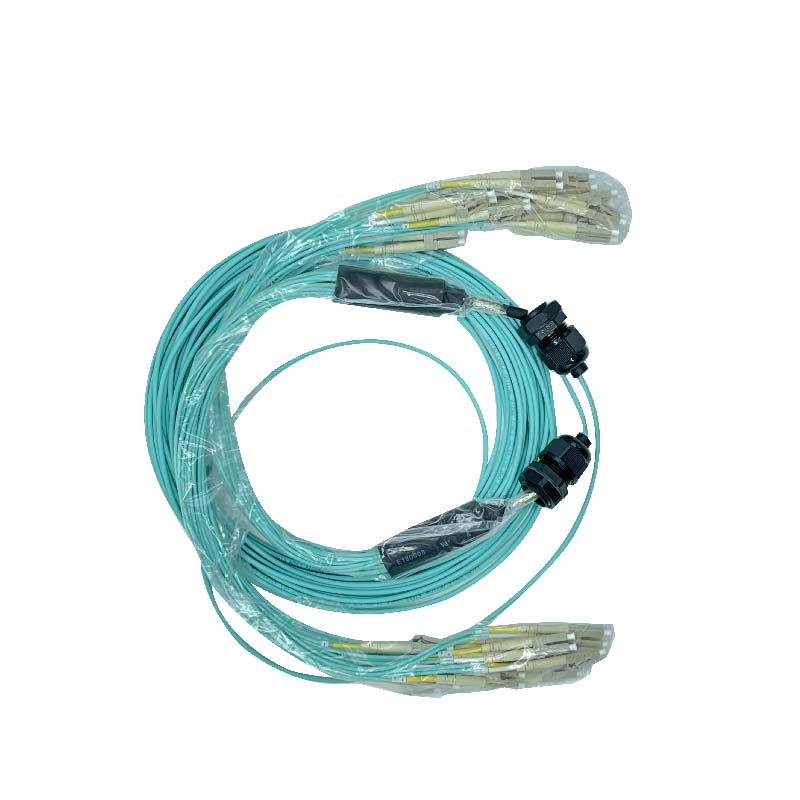

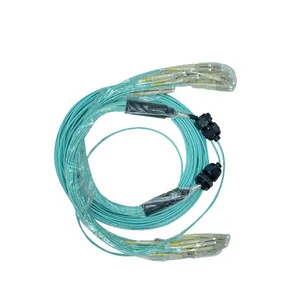

• Trunk : câbles pré-connectorisés multi-fibres pour les interconnexions rapides en baie, réduisant les temps d'installation.

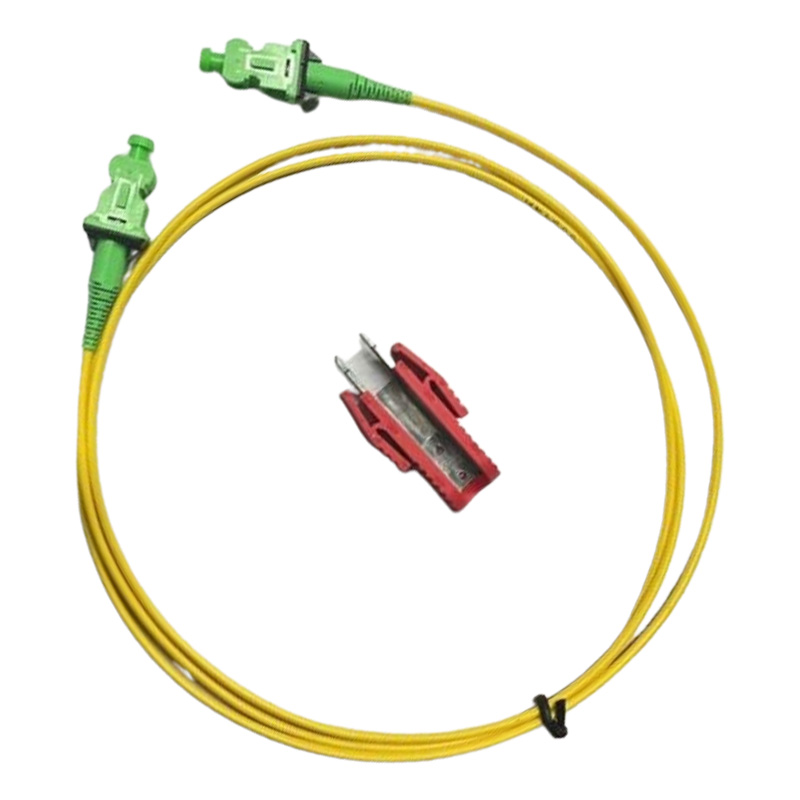

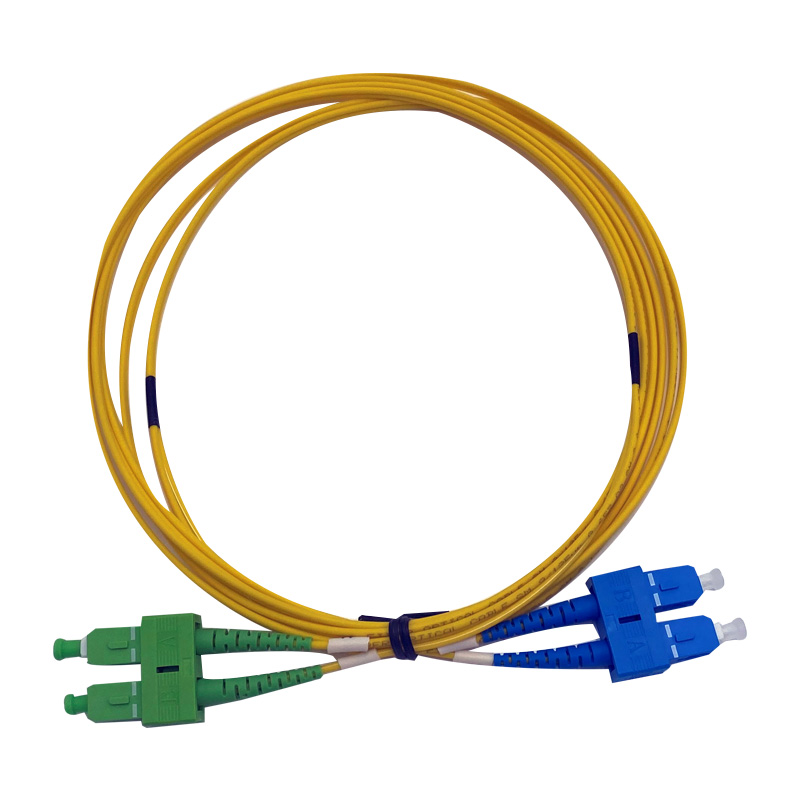

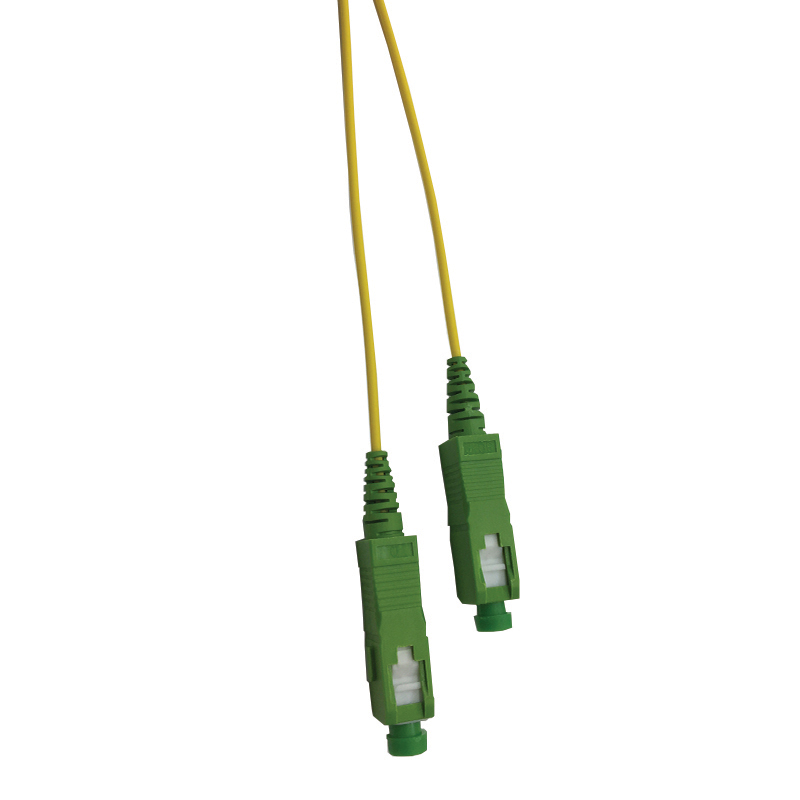

• Cordons optiques / Jarretières : jarretières simplex et duplex monomode (FC/FC, FC/ST, SC/SC, SC-UPC/SC-UPC, LC/LC…) ou multimode (FC/LC, ST/ST, LC/MTRJ…), en longueurs de 1 m à 20 m et au-delà.

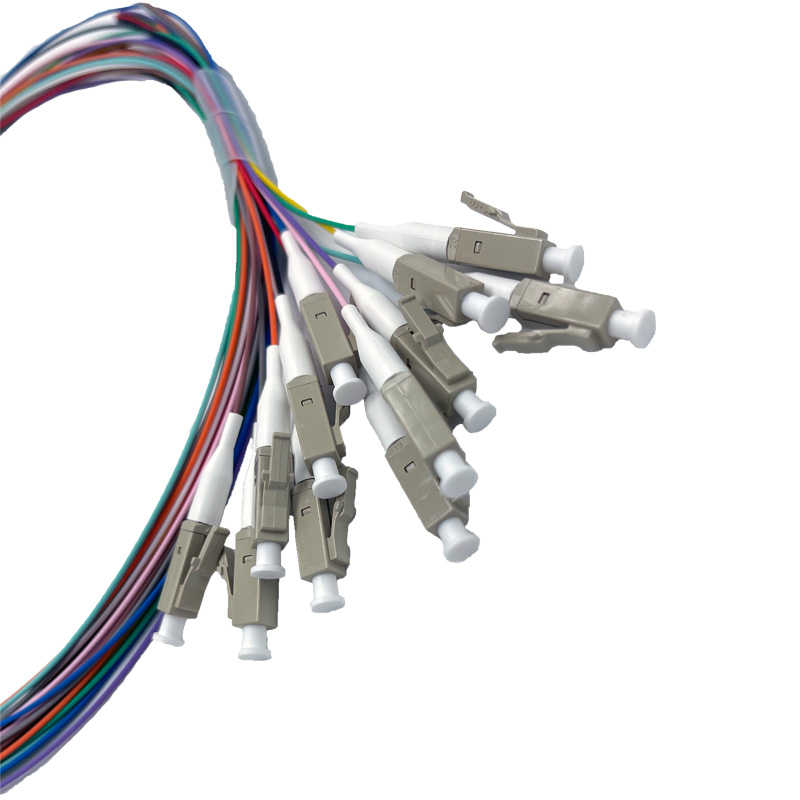

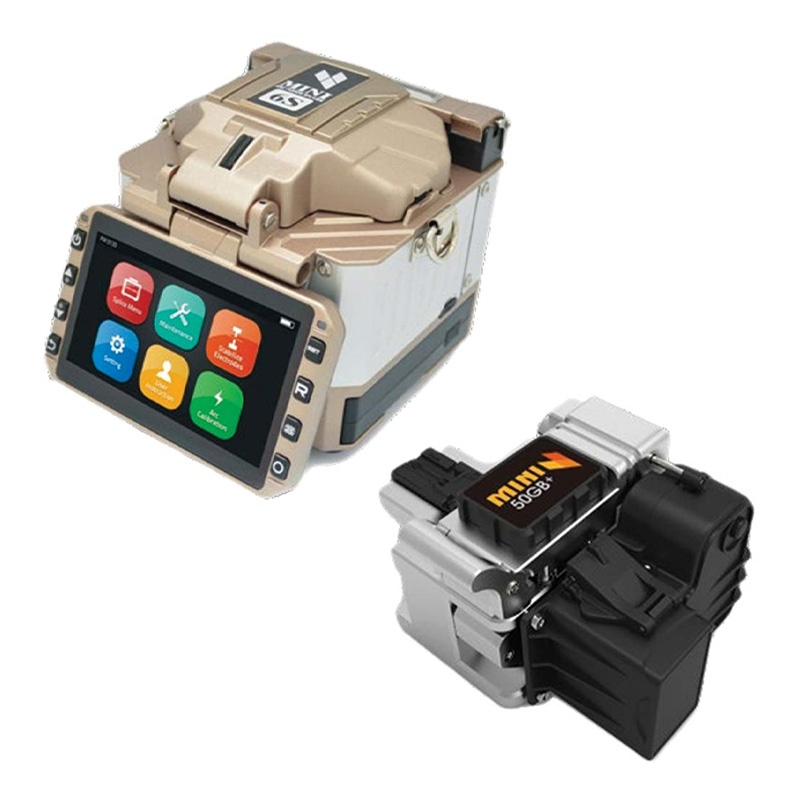

• Pigtails : fibres optiques connectorisées d'un seul côté (LC, SC…), destinées à la soudure en tiroir ou boîtier. Disponibles en multimode OM3 (HSD) et monomode.

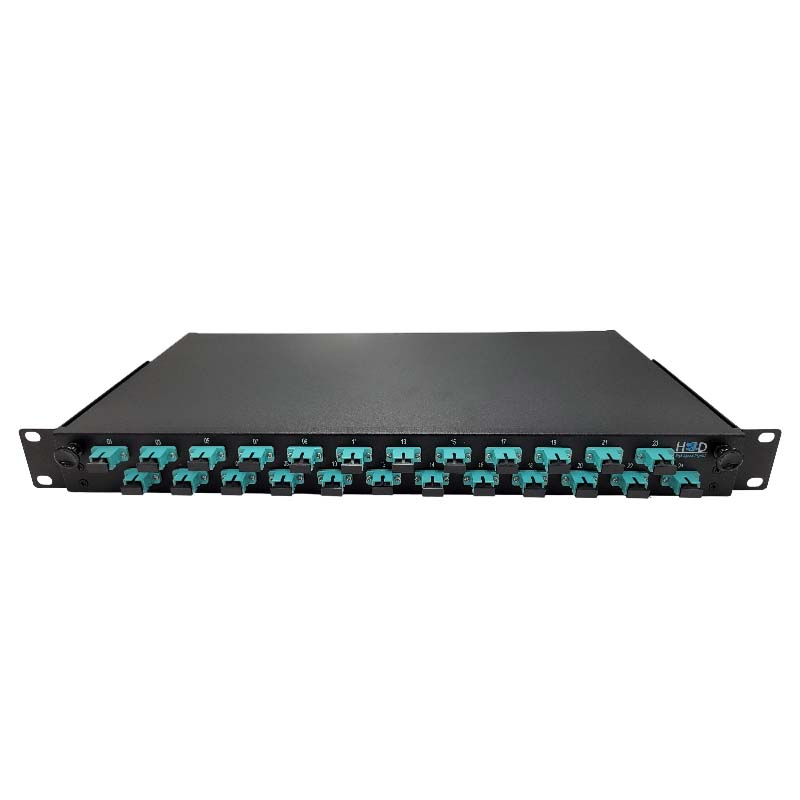

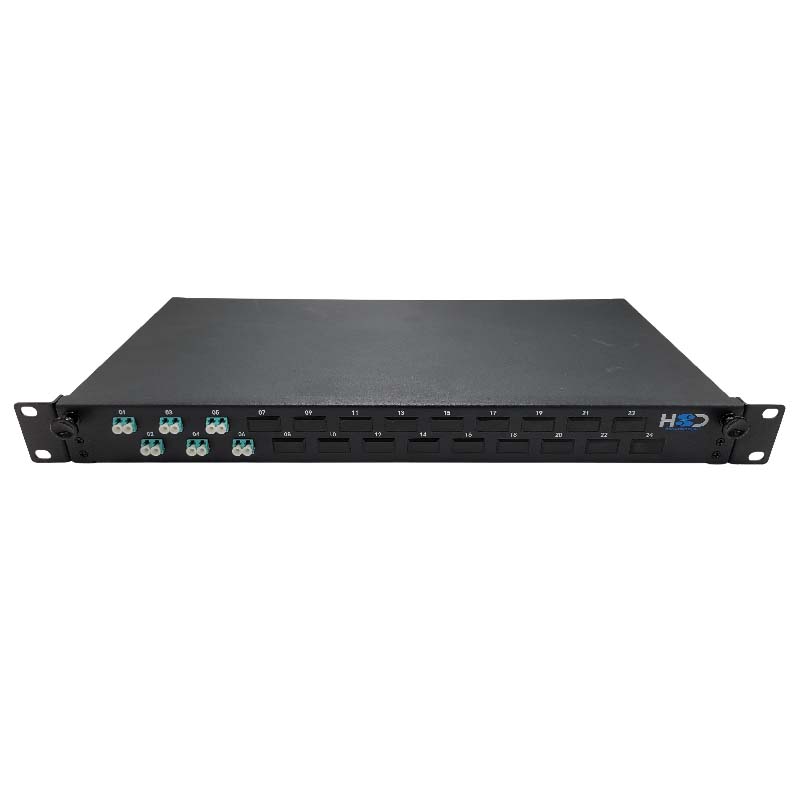

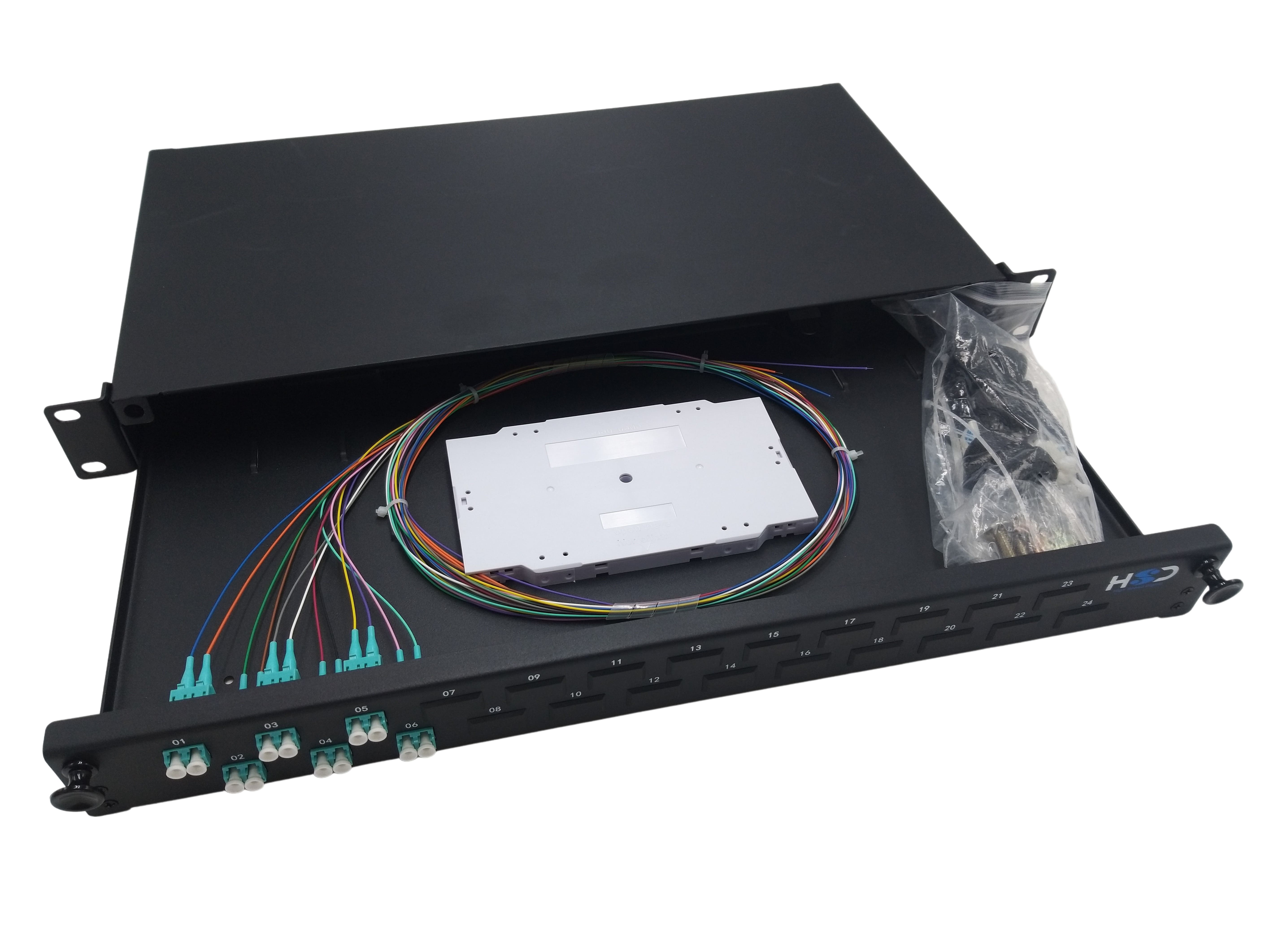

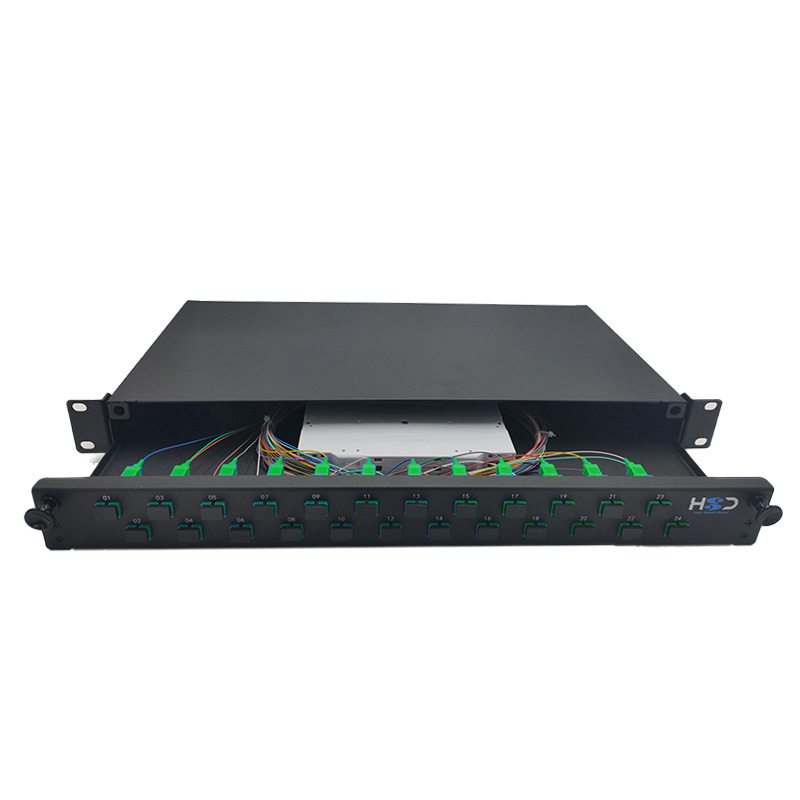

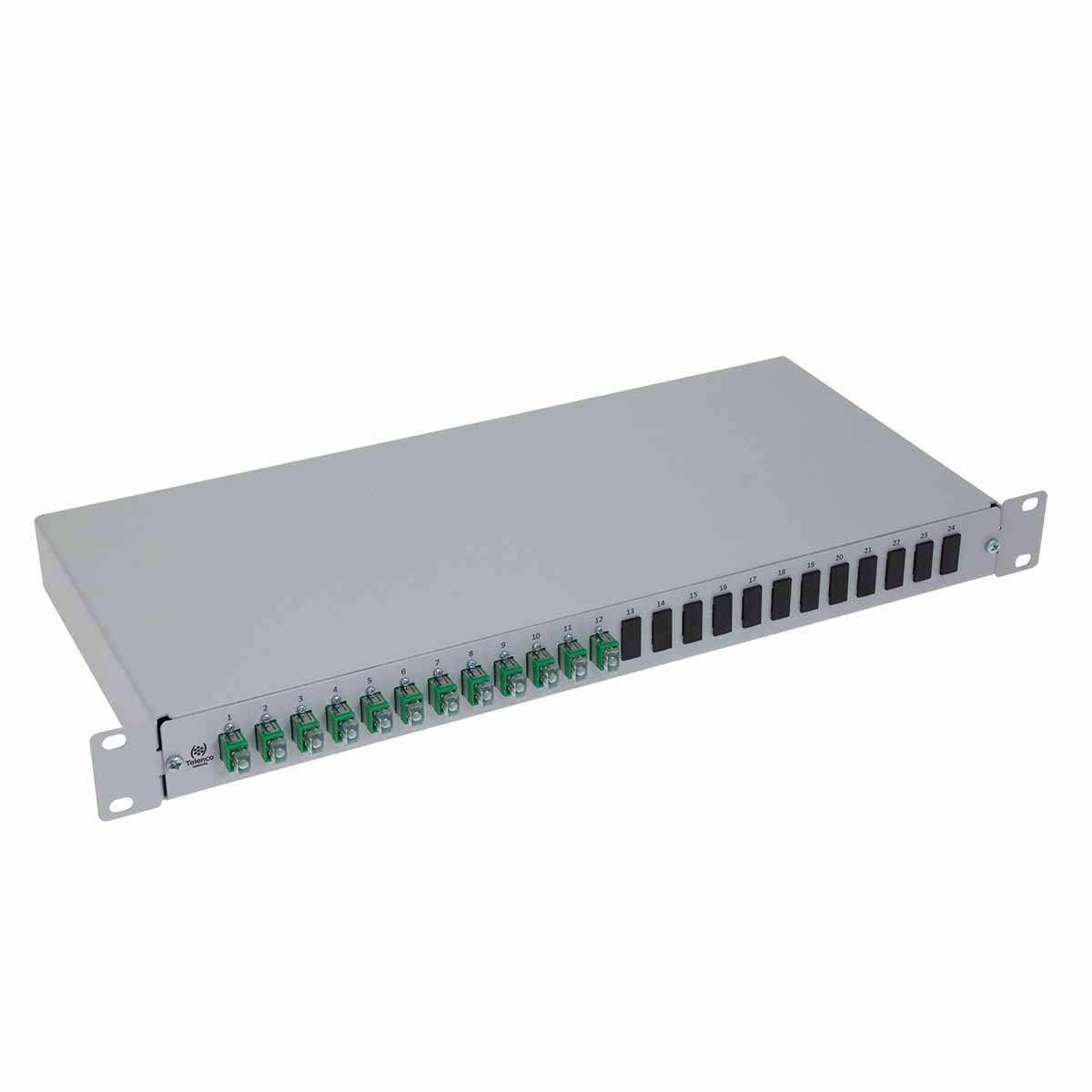

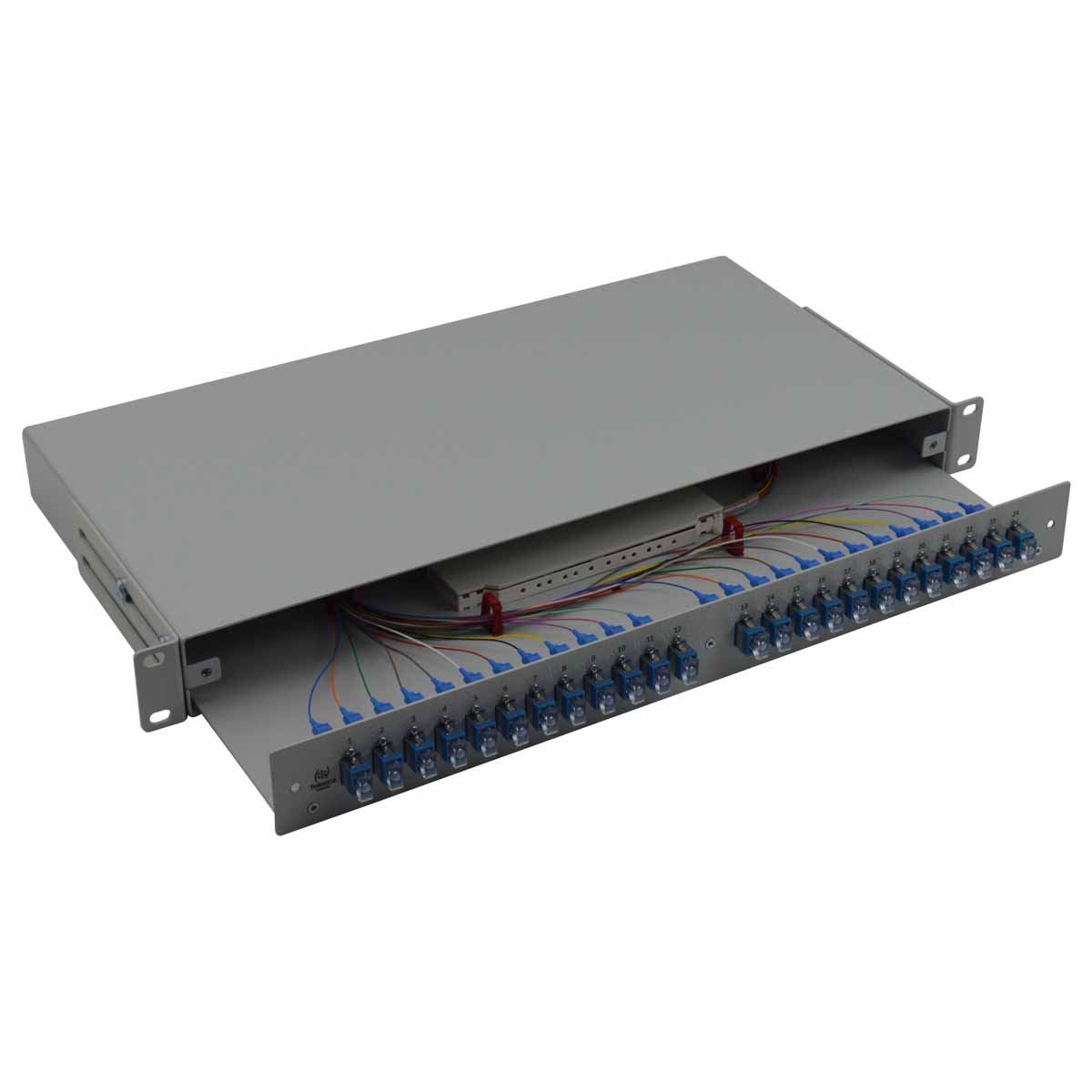

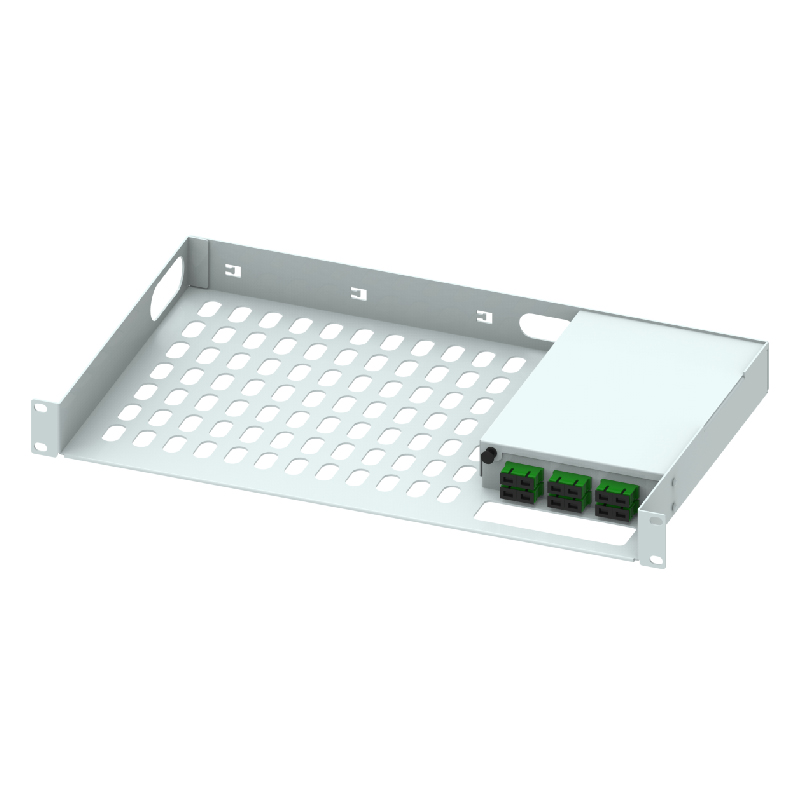

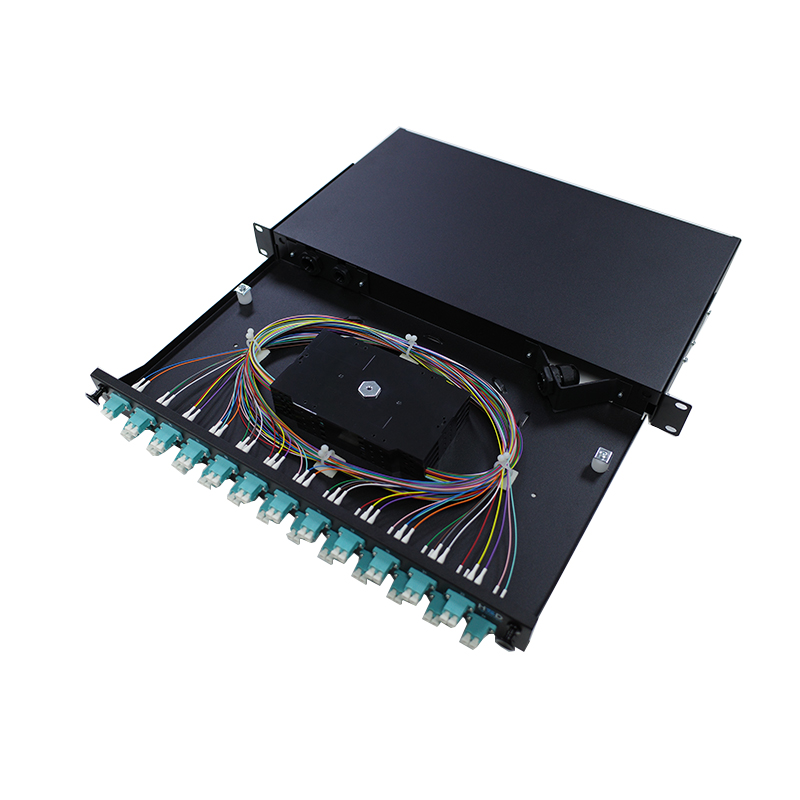

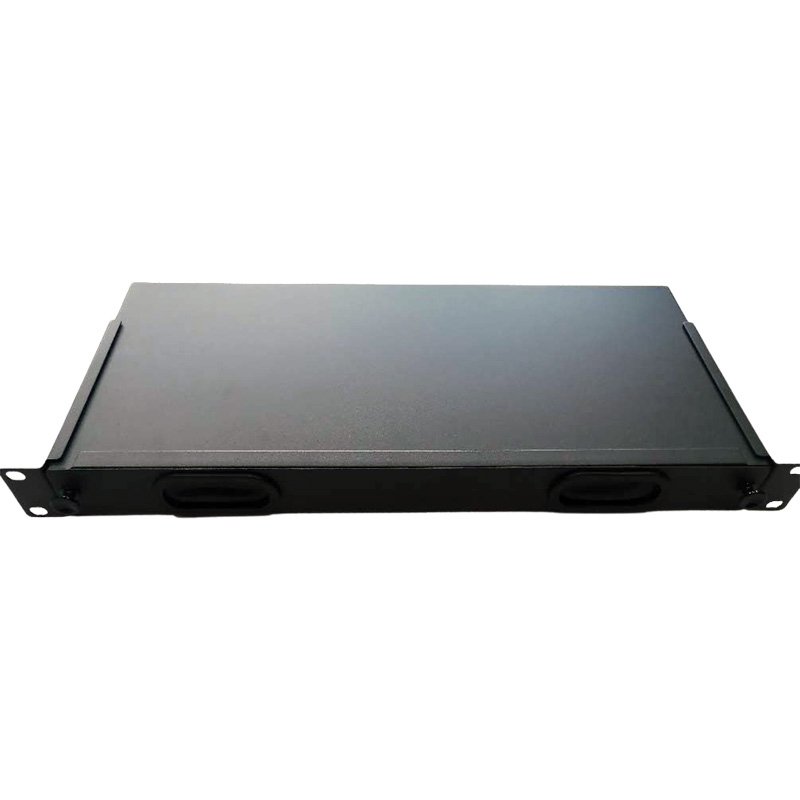

• Tiroirs optiques : modules coulissants rackables 19", équipés en traversées LC, SC ou autres, permettant la gestion des connexions en baie. HSD propose des tiroirs garantis avec livraison préconnectorisée.

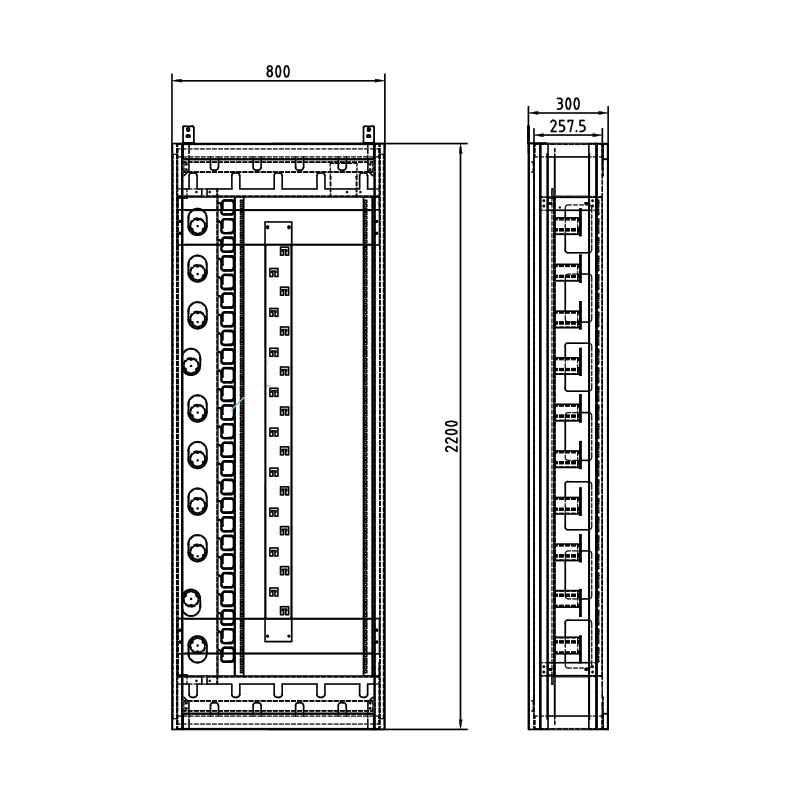

• Répartiteurs optiques : équipements de distribution et de brassage en tête de réseau ou en nœud intermédiaire.

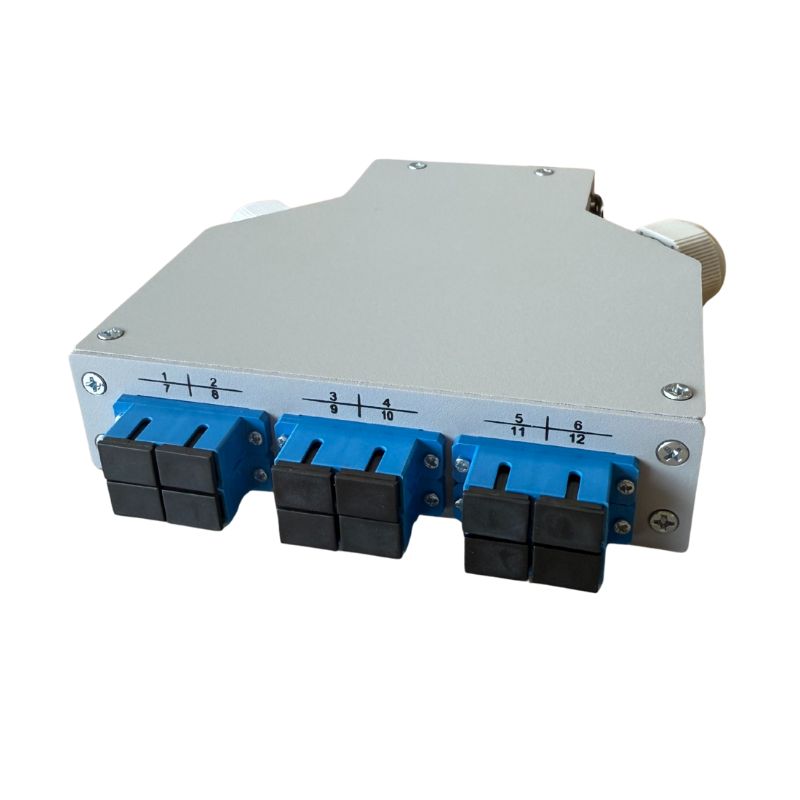

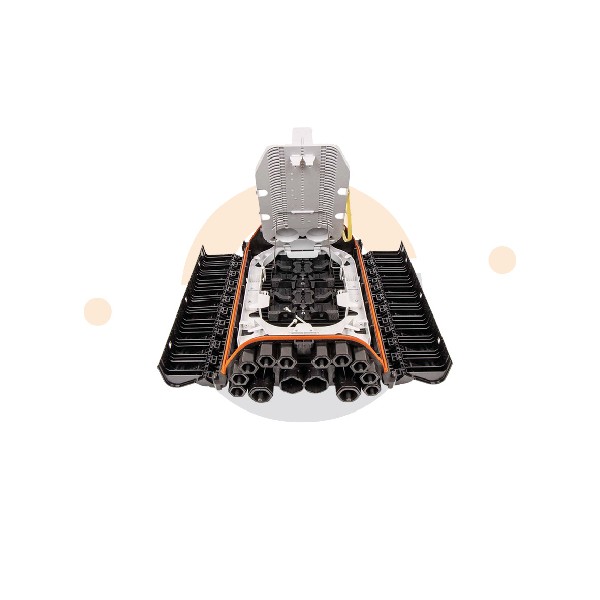

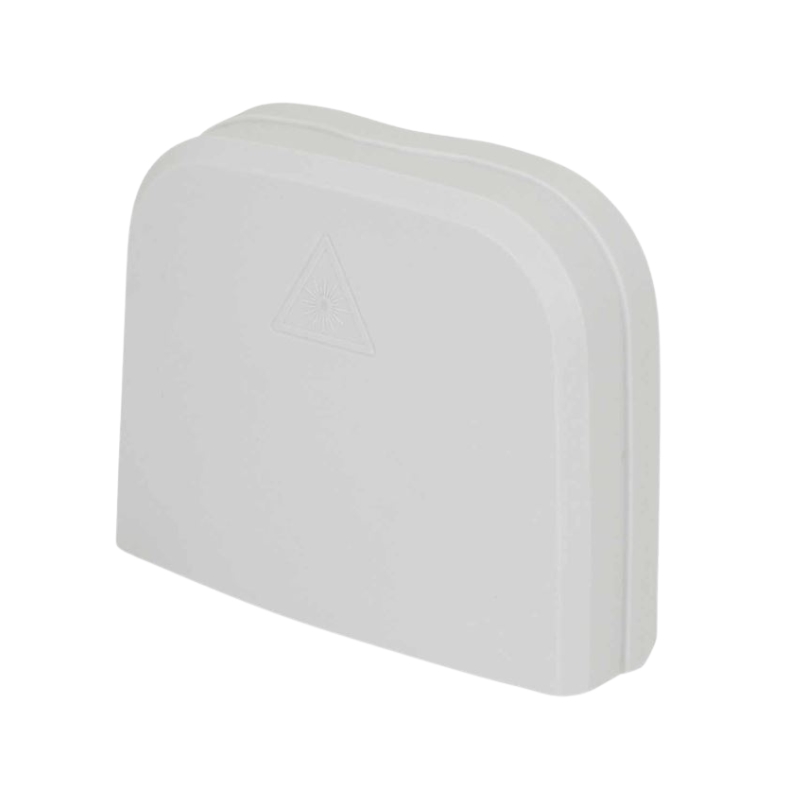

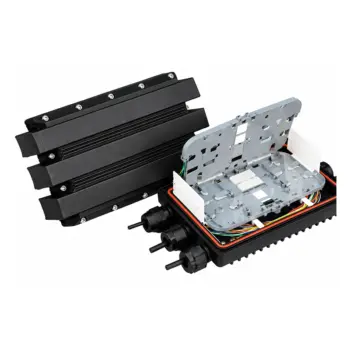

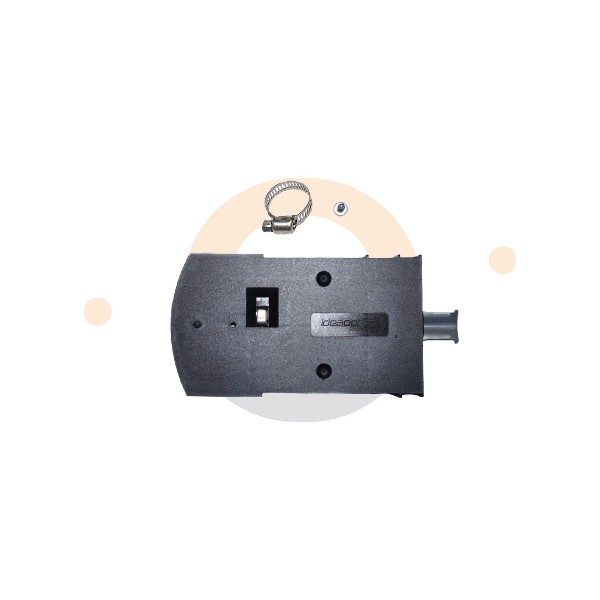

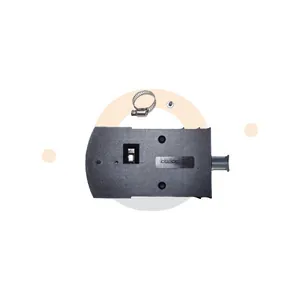

• Boîtiers de distribution : coffrets mural ou en baie pour la protection et la gestion des épissures et connexions optiques.

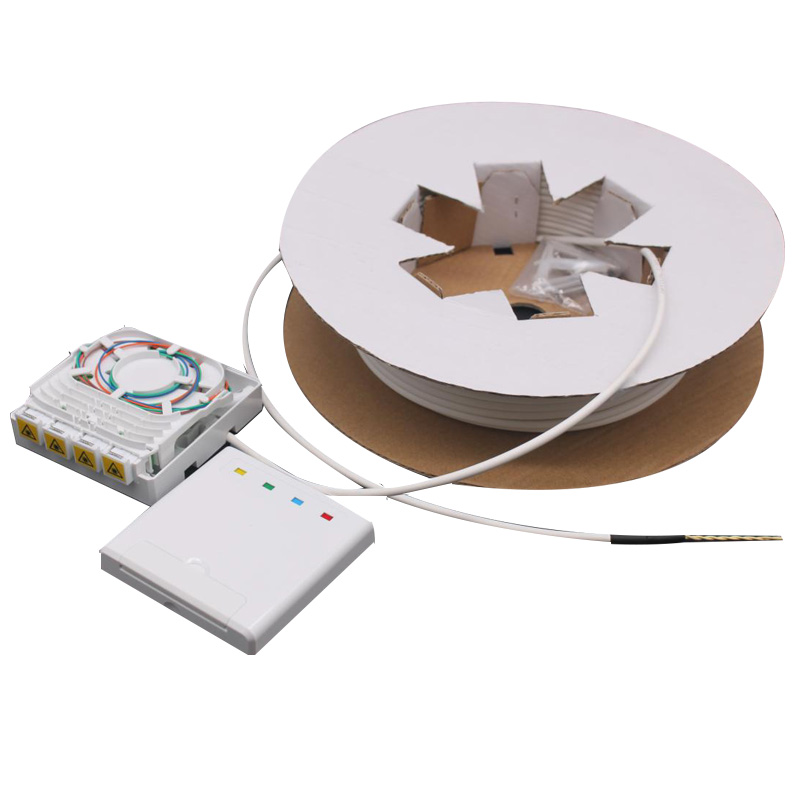

• DTIO / PTO : dispositifs de terminaison intérieure optique et prises terminales optiques, utilisés en extrémité de réseau FTTH chez l'abonné (TELENCO notamment).
• Dispositifs d'épanouissement : accessoires permettant d'extraire et séparer les fibres individuelles d'un câble multi-fibres pour la connexion ou la soudure.

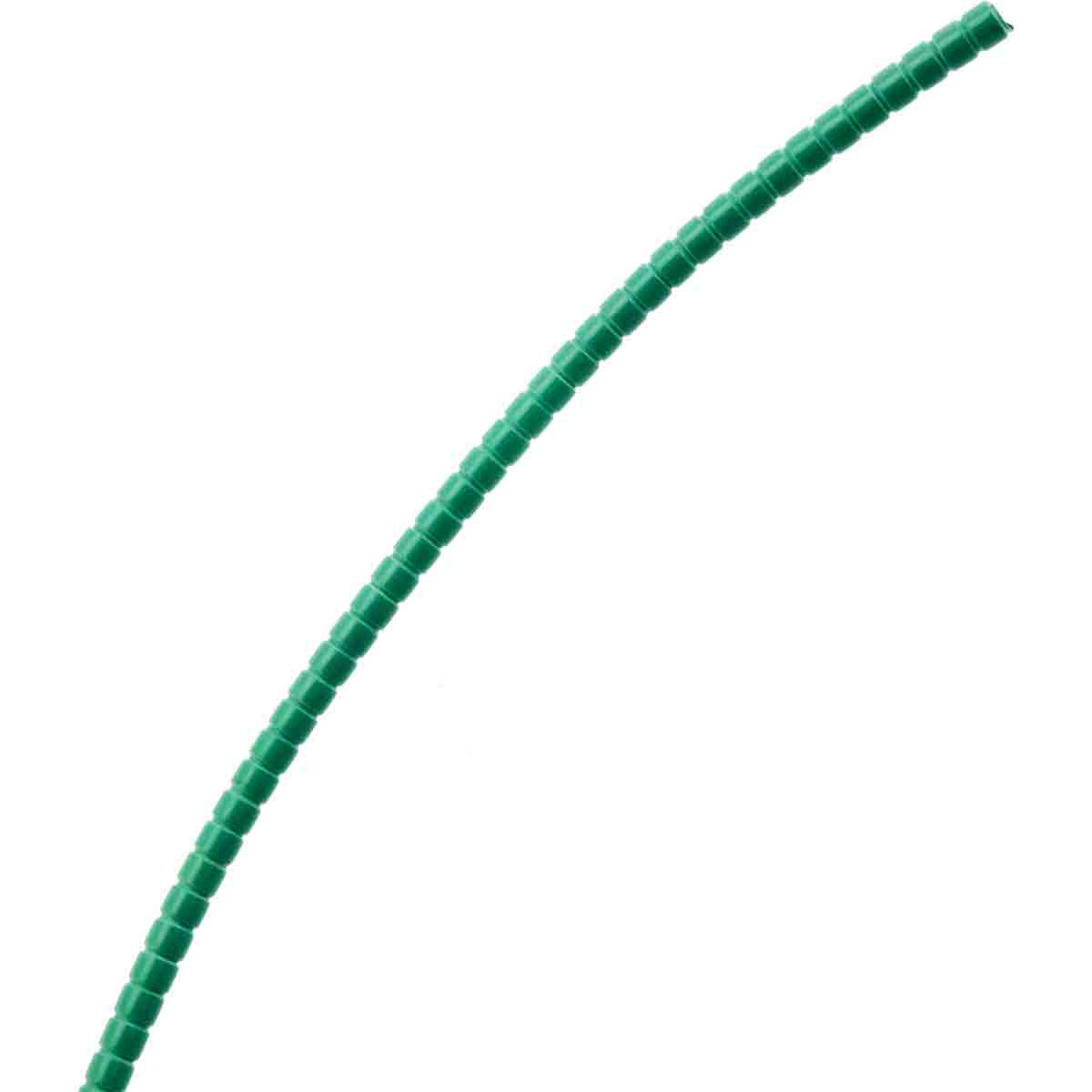

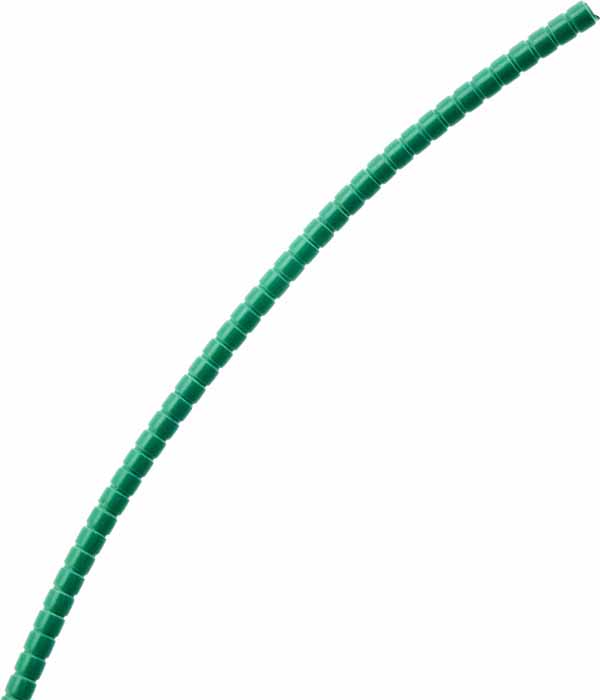

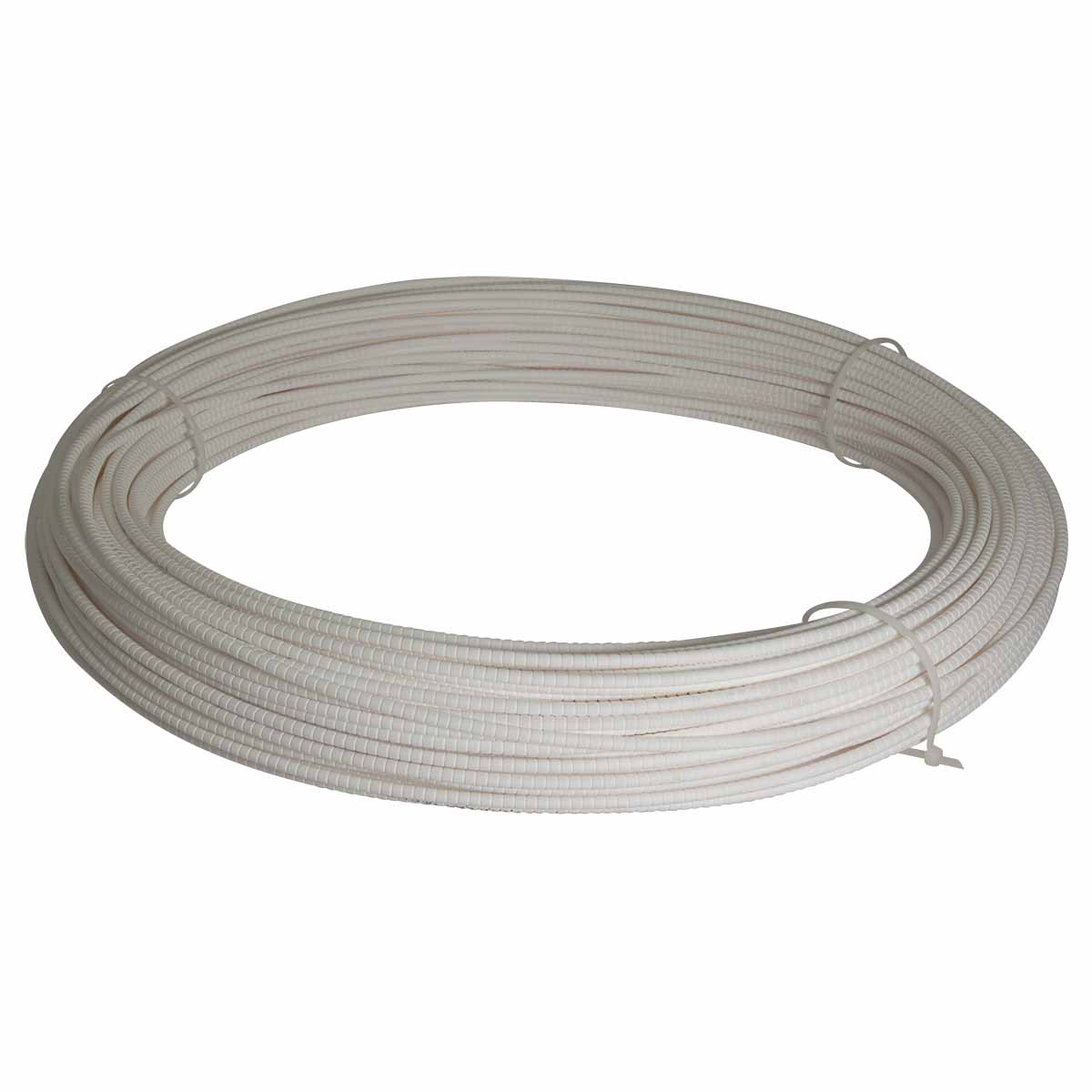

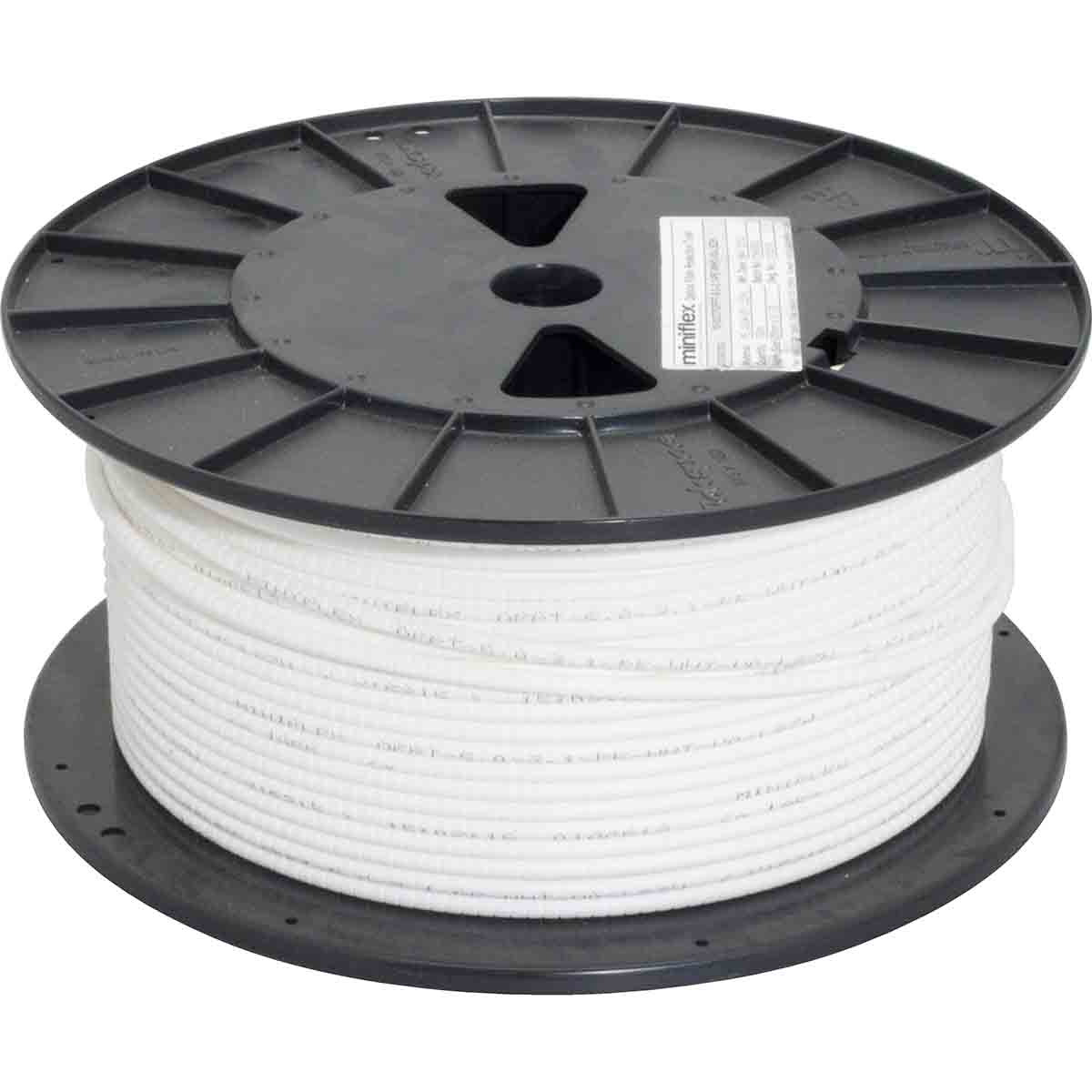

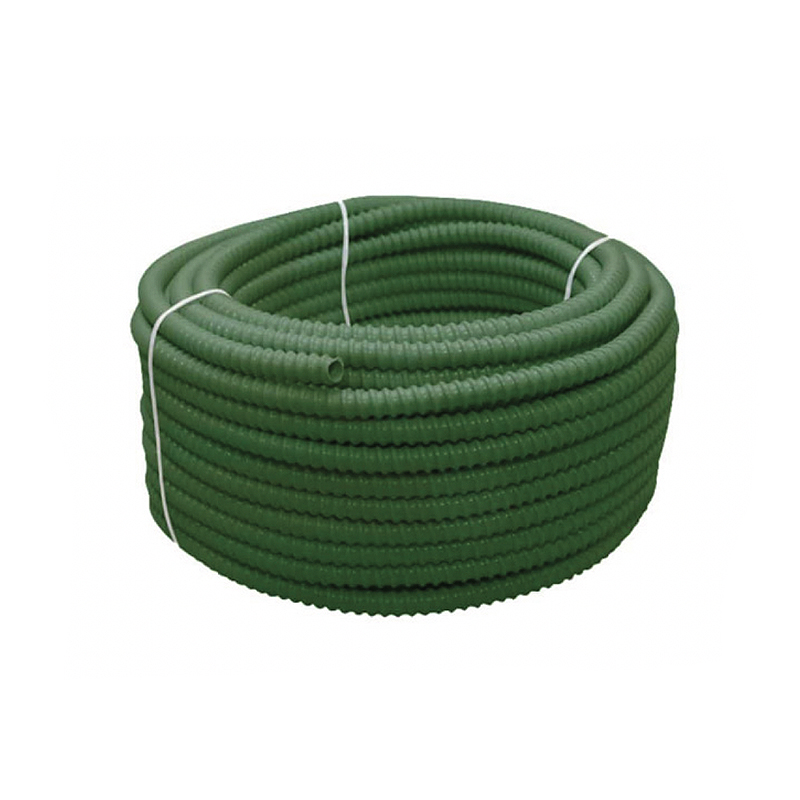

• Gaines fendues : protection mécanique des câbles et fibres dans les chemins de câbles et les goulottes.

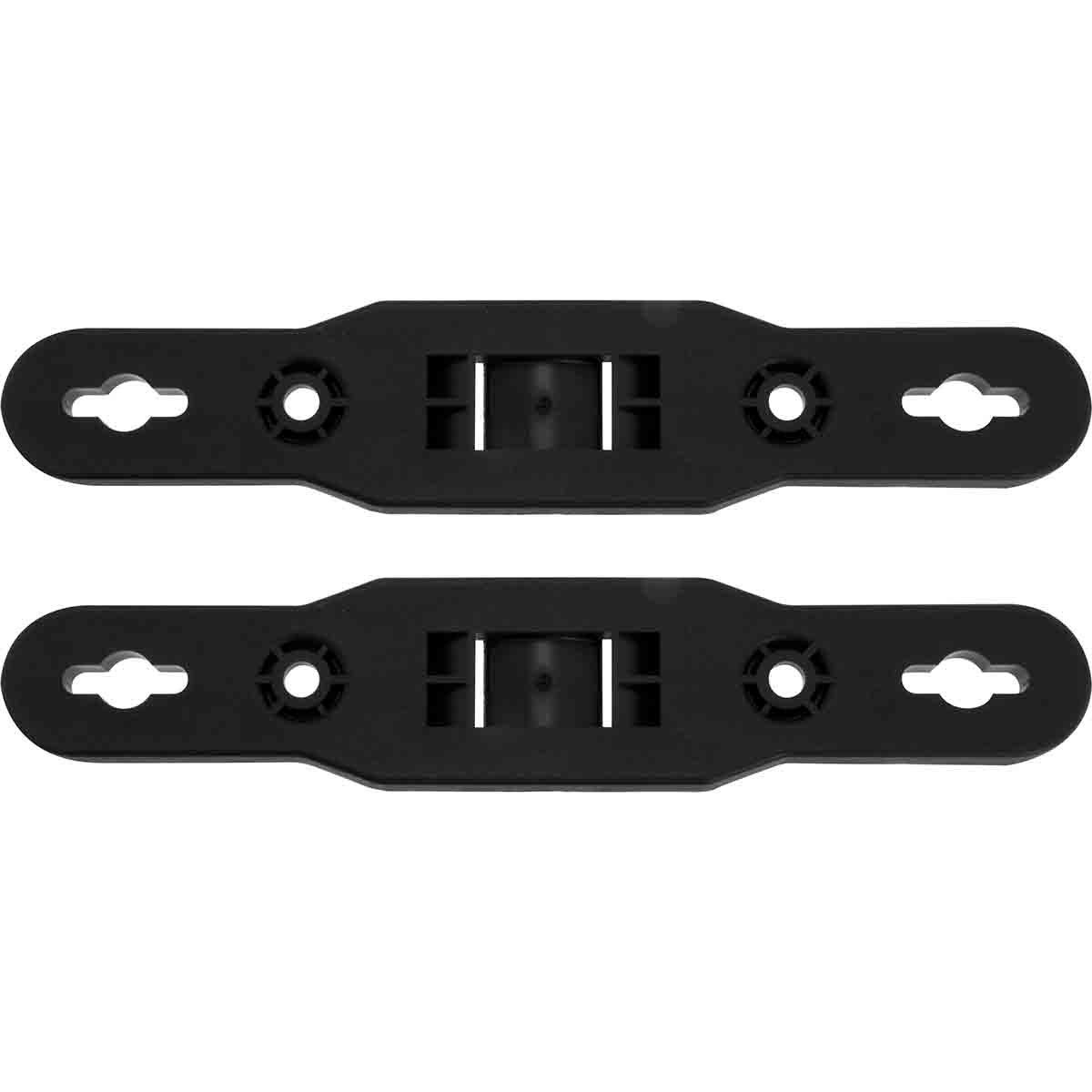

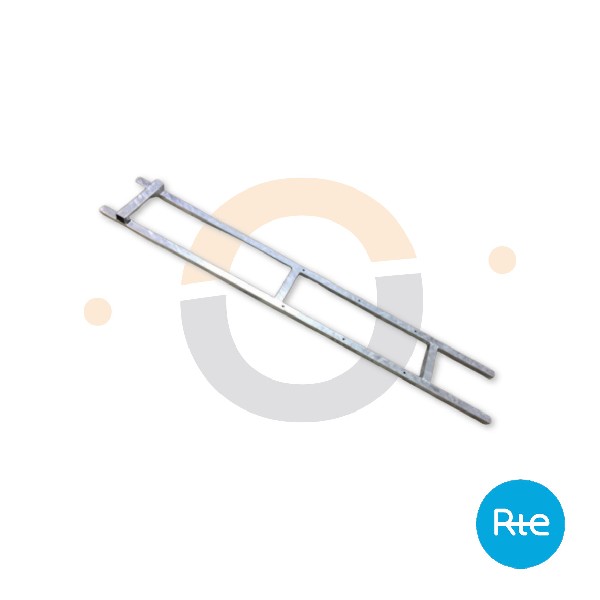

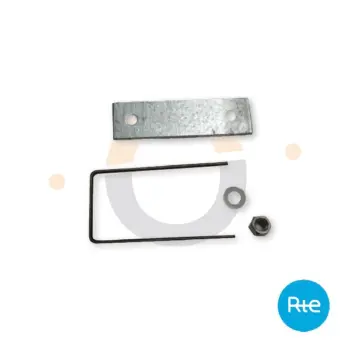

• Cheminements : pendards, colliers et accessoires de fixation pour la pose en chemin de câbles.
• Connectiques : adaptateurs, connecteurs, attenuateurs et accessoires de terminaison optique.

Comment choisir ses composants fibre optique ?

Monomode ou multimode :

• Monomode (9/125 µm, OS1/OS2) : longues distances, réseaux télécom, interconnexions de sites. Généralement utilisé avec des connecteurs à polissage UPC ou APC.
• Multimode OM3/OM4 (50/125 µm) : distances courtes, datacenter, backbone de campus pour applications 10, 40 ou 100 Gbit/s.
• Multimode OM1 (62,5/125 µm) : installations existantes, distances et débits plus limités.

Le type de connecteur conditionne la compatibilité avec les équipements actifs :

• LC (petit format) : le plus répandu en datacenter et sur les équipements actifs récents
• SC : standard télécom et tertiaire, grande robustesse
• FC : environnements industriels ou mesure, montage à vis
• ST : équipements plus anciens, montage à baïonnette
• MTRJ : connecteur duplex compact

Le polissage (UPC / APC) : l'APC (angle 8°, connecteur vert) offre une réflectance supérieure et est recommandé pour les réseaux FTTH et les applications sensibles aux réflexions. L'UPC (bleu) convient aux réseaux LAN et datacenter.

La catégorie de câble pour la pose extérieure ou en environnement contraignant :

• G.657A2 : fibre à insensibilité aux courbures renforcée, adaptée aux déploiements FTTH avec rayons de courbure réduits
• G.652D : fibre standard monomode pour les longues distances télécom

La gaine : les câbles intérieurs en espace à forte occupation humaine emploient généralement des gaines LSZH pour réduire les émissions toxiques en cas d'incendie.

Questions fréquentes

Quelle différence entre un pigtail et une jarretière optique ?

Un pigtail est une fibre connectorisée d'un seul côté : l'extrémité libre est destinée à être soudée sur un câble de tirage en tiroir ou boîtier. Une jarretière (ou cordon duplex/simplex) est connectorisée aux deux extrémités et sert à relier deux équipements ou deux prises optiques directement.

Qu'est-ce qu'un tiroir optique équipé ?

Un tiroir optique équipé est livré avec ses traversées et connecteurs déjà montés et testés en usine. Il suffit de le racker en baie 19" et d'y raccorder les câbles terrain, sans opération de soudure. HSD propose cette approche avec une garantie de 20 ans sur ses tiroirs.

Peut-on mélanger des fibres G.657A2 et G.652D sur un même lien ?

Ces deux types de fibres sont compatibles sur le plan du guidage optique : la G.657A2 est conçue pour être rétrocompatible avec la G.652D. La liaison peut donc combiner les deux, sous réserve que les pertes d'insertion cumulées restent dans les budgets optiques du système.

À quoi sert le DTIO en FTTH ?

Le Dispositif de Terminaison Intérieure Optique (DTIO) constitue l'interface entre le réseau de l'opérateur et l'installation intérieure de l'abonné. Il protège la fibre d'accès, facilite les interventions de maintenance et permet la connexion du terminal optique (ONT/box) via une prise optique standardisée. TELENCO commercialise notamment des kits DTIO précâblés.

Comment choisir la longueur d'un cordon optique ?

La longueur doit permettre un cheminement propre sans excès de câble à lover. Un surplus de cordon crée des courbures parasites qui peuvent augmenter les pertes d'insertion, surtout en multimode. Il est courant de prévoir quelques centimètres de marge sans dépasser une longueur susceptible de former des boucles de grand diamètre.

Quelle est la différence entre SC/UPC et SC/APC ?

Le polissage UPC (Ultra Physical Contact) donne une face de connecteur perpendiculaire et convient aux réseaux LAN et datacenter. Le polissage APC (Angled Physical Contact, face inclinée à 8°) réduit les réflexions vers la source lumineuse, ce qui est critique sur les réseaux FTTH passifs (GPON) et les liaisons longue distance. Les deux types ne sont pas compatibles entre eux : un adaptateur SC/UPC–SC/APC n'existe pas en configuration permanente.
