22U
Les baies et coffrets 22U au format 19" constituent une solution d'hébergement intermédiaire pour les équipements réseau, brassage et serveurs de taille modérée. Disponibles en largeur 600 mm avec des profondeurs allant de 450 à 1000 mm, ils acceptent des charges jusqu'à 800 kg selon le modèle. Le choix se fait principalement selon la profondeur requise par les équipements actifs et le type de porte souhaité — vitrée pour la visibilité, perforée pour la ventilation.
Les catégories
Baies et coffrets 22U : caractéristiques et critères de sélection

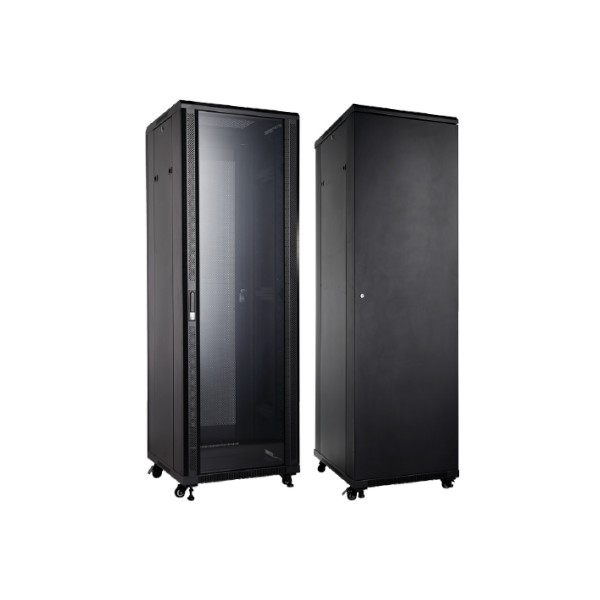

Un rack 22U représente environ 1 095 mm de hauteur utile et offre un bon compromis entre capacité d'accueil et encombrement au sol. Cette taille convient aux salles informatiques de taille modeste, aux locaux techniques de bâtiments tertiaires ou aux installations de brassage cuivre et fibre en salle de distribution. Les modèles UPTEC de cette gamme sont livrés en noir RAL 9005, avec kit visserie, mise à la terre incluse et quatre pieds vérins pour le réglage de niveau.
Types de baies et coffrets 22U
- Baies ouvertes 19" : structure quatre montants, panneaux latéraux amovibles verrouillables, toit avec passage de câbles — convient aux équipements ventilés actifs et aux grandes profondeurs (600, 800 ou 1000 mm)
- Coffrets 19" : version plus compacte (profondeur 450 ou 600 mm, charge équilibrée généralement inférieure), adaptée au brassage et aux équipements passifs peu profonds
- Kits montage rapide : livrés en pièces détachées pour faciliter le transport et l'intégration dans des espaces à accès réduit
Comment choisir une baie ou un coffret 22U ?
Profondeur
- 450 mm : équipements passifs, patch panels, petits switches
- 600 mm : switches et routeurs de profondeur standard
- 800 mm : serveurs 1U/2U et équipements actifs profonds
- 1 000 mm : serveurs lames, UPS ou équipements très encombrants
Type de porte
- Porte vitrée : permet la surveillance visuelle des équipements sans ouverture, courant en environnement bureautique
- Porte perforée (avant et/ou arrière) : améliore la circulation d'air naturelle, recommandé pour les équipements générant de la chaleur
Charge admissible
Les baies de cette gamme affichent généralement 800 kg de capacité de chargement ; les coffrets compacts sont dimensionnés pour des charges plus faibles (autour de 60 kg). Vérifier la charge totale des équipements installés avant de choisir le modèle.
Indice IP et environnement
L'IP20 standard convient aux locaux techniques intérieurs fermés et hors poussière excessive. Pour des environnements plus exposés, d'autres niveaux de protection sont à envisager.
Questions fréquentes
Quelle différence entre une baie 22U et un coffret 22U ?
La baie est une structure ouverte quatre montants, plus robuste et prévue pour des charges importantes et des équipements profonds. Le coffret est une armoire fermée de plus faible profondeur et capacité de charge, généralement réservée aux équipements passifs et au brassage.
Le kit visserie est-il inclus ?
Oui, les modèles UPTEC de cette gamme sont livrés avec le kit de visserie cage-écrou et le kit de mise à la terre.
Peut-on ajuster la hauteur de la baie ?
Oui, les quatre pieds vérins fournis permettent de compenser les irrégularités du sol et d'ajuster le niveau de l'armoire.
Faut-il commander les panneaux latéraux séparément ?
Non, les baies et coffrets de cette gamme sont livrés avec un jeu de panneaux latéraux amovibles. Certains modèles en kit nécessitent de vérifier le contenu de la livraison avant commande.
