18U

Coffrets 19" 18U : capacité et encombrement

Le format 18U représente une hauteur utile de 18 unités de rack, soit environ 800 mm de hauteur intérieure. Cette capacité est fréquemment choisie pour les petits répartiteurs d'immeuble ou de plateau, les salles serveur de taille réduite et les armoires de distribution réseau nécessitant un espace supplémentaire par rapport au format 15U. La hauteur totale hors tout des coffrets 18U UPTEC est d'environ 900 mm.

La largeur standard de 600 mm correspond au format 19" normalisé, compatible avec l'ensemble des équipements actifs et passifs de rack du marché. La profondeur disponible en 450, 600 et 800 mm permet d'adapter le coffret aux équipements à installer.

Les familles de coffrets 18U

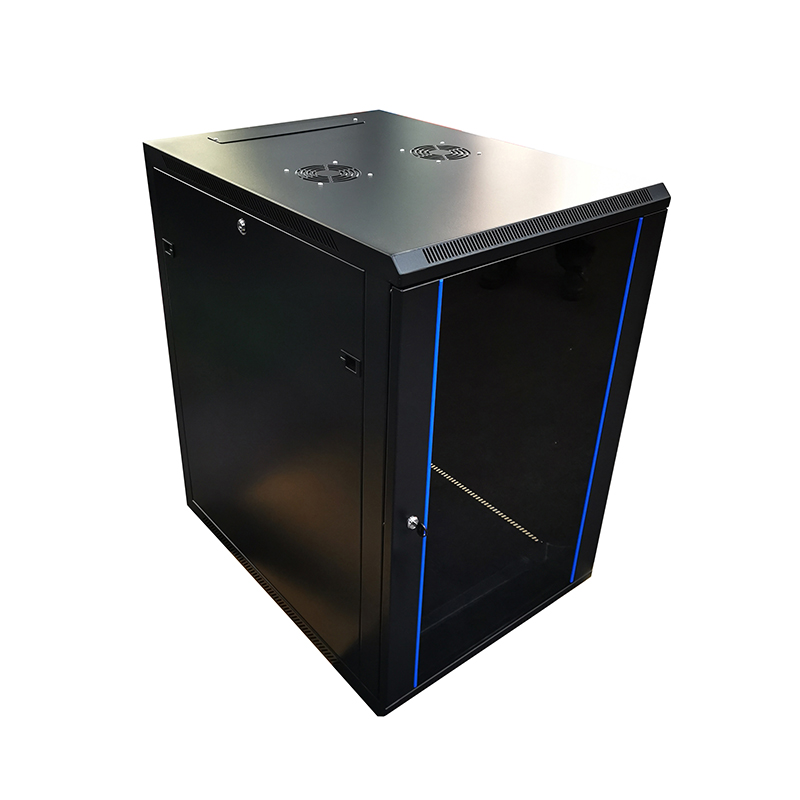

• Coffrets muraux fixes : disponibles en profondeur 450, 600 ou 800 mm, panneaux latéraux amovibles, 4 montants 19", capacité de charge 60 kg, kit visserie et mise à la terre inclus

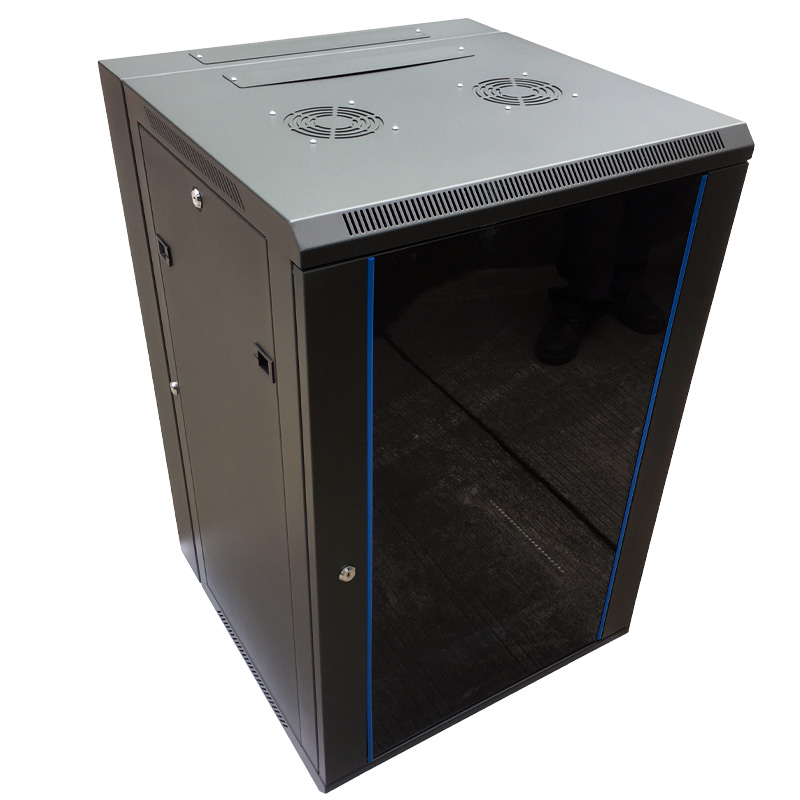

• Coffret mural pivotant : double section en 3 parties, profondeur totale 600 mm (450 + 150 mm), accès facilité aux équipements montés dos au mur, charge équilibrée max 60 kg

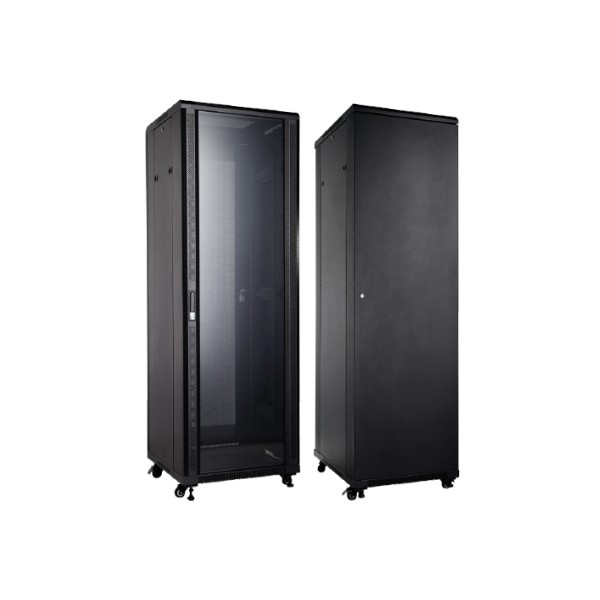

• Baie de sol 18U : structure renforcée capacité 400 kg, porte avant vitrée, panneaux latéraux à fermeture à clé, 4 pieds vérins réglables en hauteur
• Coffrets en kit à montage rapide : profondeur 450 ou 600 mm, porte avant vitrée avec serrure, panneau arrière plein, charge max 30 kg

Comment choisir un coffret 18U ?

Les critères de sélection d'un coffret 18U sont proches de ceux des autres formats de rack :

• Profondeur : 450 mm pour les équipements passifs et switches compacts, 600 mm pour les serveurs et NAS courants, 800 mm pour les équipements profonds (certains serveurs, onduleurs)
• Type de montage : mural si la surface au sol est contrainte, sur socle (baie de sol) pour les charges importantes ou les installations en salle technique
• Capacité de charge : les coffrets muraux standard supportent 60 kg ; la baie de sol renforcée accepte jusqu'à 400 kg, ce qui couvre les configurations serveur les plus lourdes
• Accès : le modèle pivotant facilite l'intervention sur les câblages arrière lorsque le coffret est installé contre un mur sans dégagement
• Assemblage : les kits à montage rapide facilitent le transport dans les bâtiments à accès contraints

Questions fréquentes

Quelle est la différence entre un coffret 18U et une baie 18U ?

Le terme « coffret » désigne généralement un boîtier fermé sur tous les côtés, destiné au montage mural ou à poser sur un bureau. Une « baie » est une armoire de sol, plus robuste, avec une capacité de charge supérieure et souvent dotée de portes avant et arrière distinctes ainsi que de roulettes ou pieds vérins.

Le kit visserie est-il fourni avec tous les modèles ?

Les coffrets muraux fixes et la baie de sol UPTEC 18U sont livrés avec un kit visserie et de mise à la terre. Les modèles en kit à montage rapide incluent les éléments nécessaires à l'assemblage de la structure, à vérifier dans le détail de chaque référence.

Peut-on installer un coffret 18U sans aucune ventilation active ?

En IP20, les coffrets 18U autorisent une convection naturelle. Pour des équipements actifs générant de la chaleur (switchs, serveurs), il est recommandé d'évaluer la charge thermique et d'ajouter si nécessaire un tiroir de ventilation 1U ou de laisser des emplacements libres en bas et en haut du rack pour favoriser la circulation d'air.

La profondeur 800 mm est-elle disponible en coffret mural ?

Oui, un coffret mural fixe 18U en profondeur 800 mm est disponible dans cette gamme UPTEC. Vérifier que la fixation murale est dimensionnée pour supporter le poids de l'équipement plus la charge installée.

Les coffrets 18U UPTEC sont-ils compatibles avec des équipements de marques tierces ?

Les montants 19" respectent le standard EIA-310, ce qui les rend compatibles avec les équipements rack de tous fabricants respectant cette norme (switches, patch panels, serveurs, onduleurs, etc.).
