MULTIMEDIA A/V ET IT

MULTIMEDIA A/V ET IT : câblage, distribution et accessoires pour l'intégration audiovisuelle

Les projets A/V et IT professionnels mobilisent une grande variété de références : cordons de liaison entre sources et écrans, convertisseurs de format de signal, commutateurs pour partager une source entre plusieurs destinations ou une console entre plusieurs machines, et l'ensemble des accessoires périphériques associés aux postes de travail. Cette catégorie rassemble ces familles dans un périmètre cohérent allant du simple cordon USB 2.0 à la matrice HDMI 16×16 pilotée en rack.

La plage de longueurs couverte va de quelques centimètres (adaptateurs) à plusieurs dizaines de mètres via fibre optique active ou technologie HDBaseT sur câble Cat 5e/6, ce qui permet d'adresser aussi bien une connexion locale directe qu'un déport de signal sur une longue distance.

Les familles de MULTIMEDIA A/V ET IT

• Câbles HDMI : cordons HDMI 1.4 et 2.0 (plats, ronds, actifs optiques) pour des résolutions jusqu'à 4K×2K à 60 Hz, disponibles de quelques mètres à 70 m en version optique active

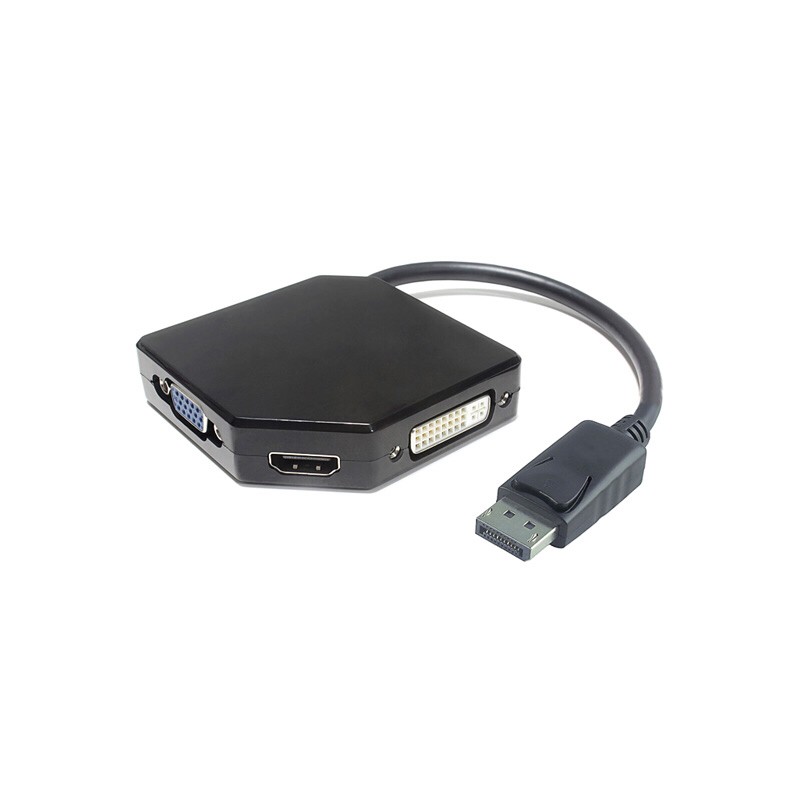

• Câbles DisplayPort : cordons DisplayPort 1.4 pour la liaison PC/écran en haute résolution

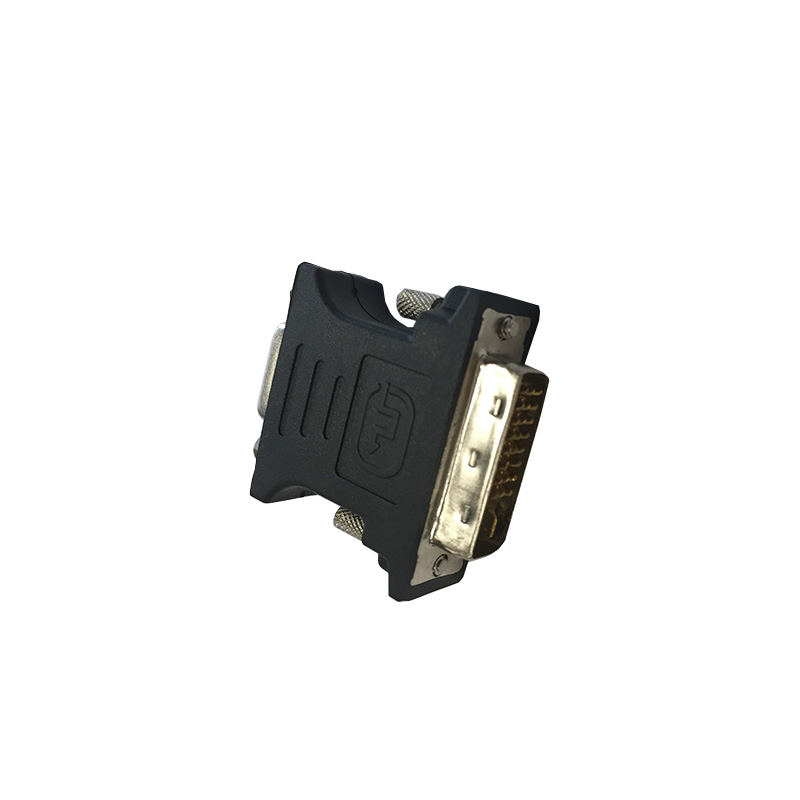

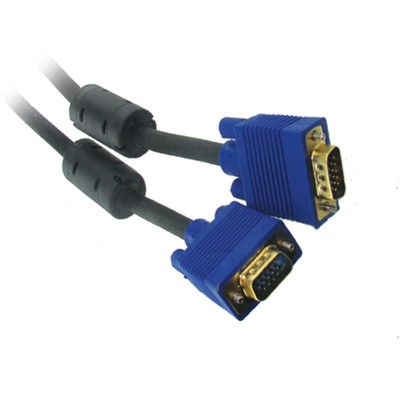

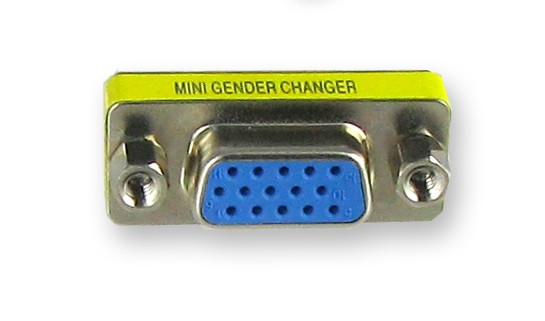

• Câbles VGA / DVI : cordons VGA (HD15) et DVI-A/DVI-D, dont des versions avec audio jack intégré, pour les infrastructures existantes

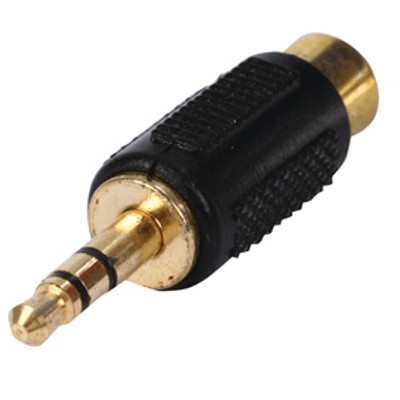

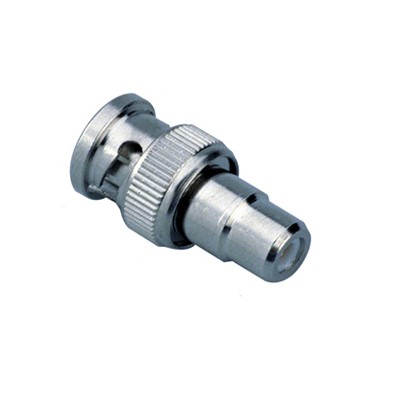

• BNC et RCA/Jack : adaptateurs et cordons pour la vidéosurveillance analogique et l'audio asymétrique
• USB et cordons série : câbles USB 2.0/3.0 type A, B, micro, SATA pour la connectique de périphériques et de stockage

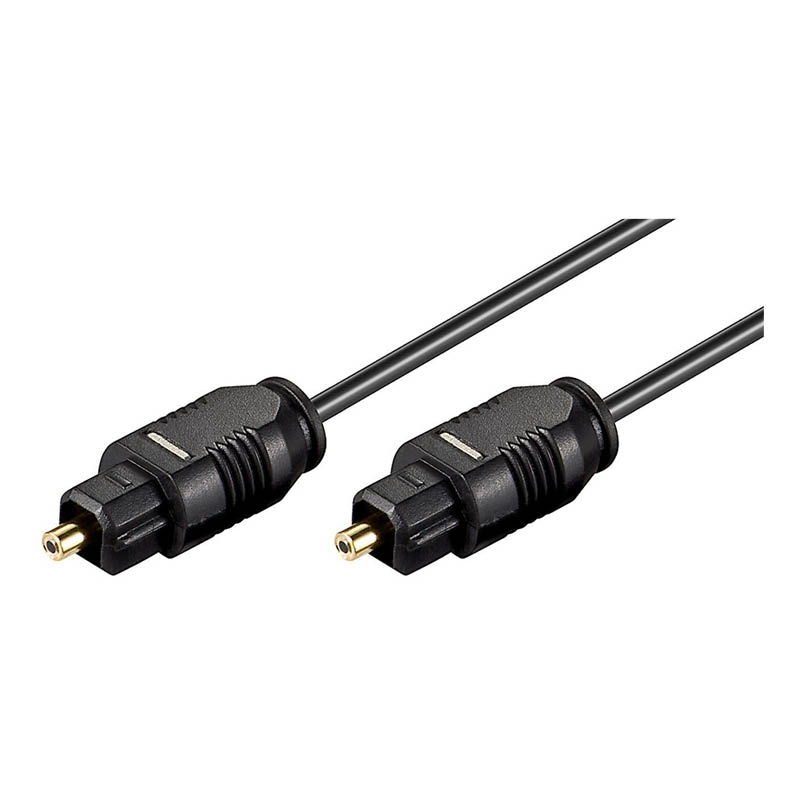

• Toslink / XLR : liaison audio numérique optique et connectique professionnelle de sonorisation

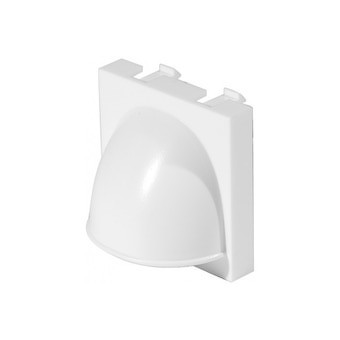

• Plastrons 45×45 : prises encastrables VGA + jack pour installation murale ou en mobilier

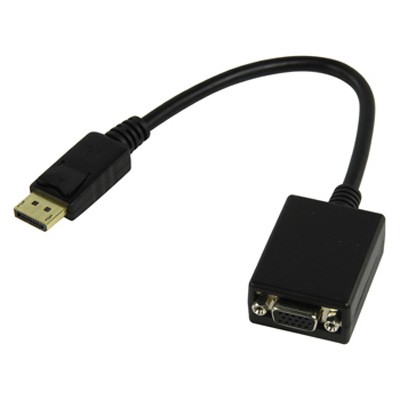

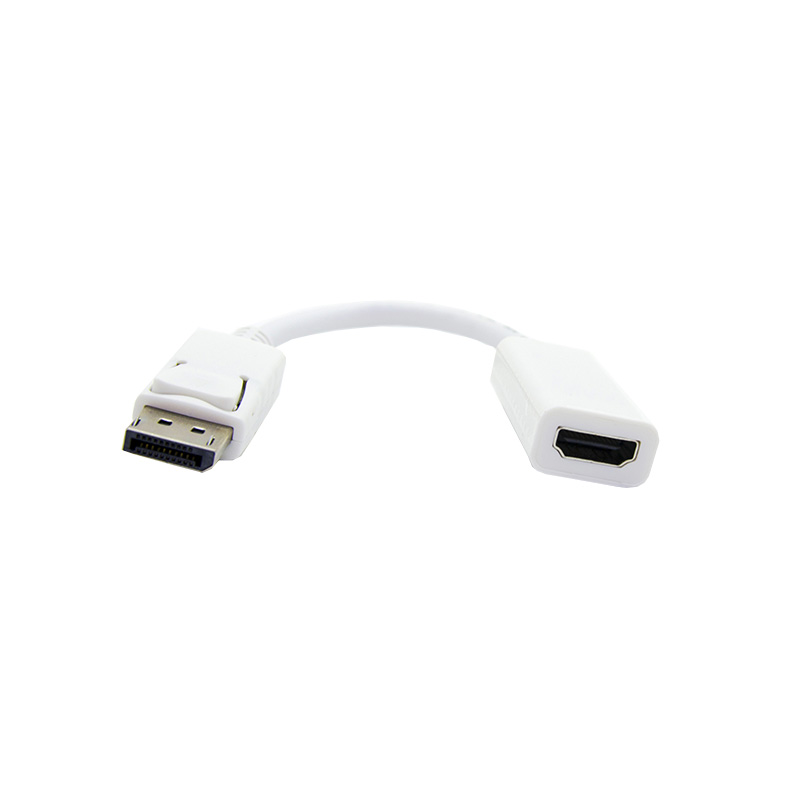

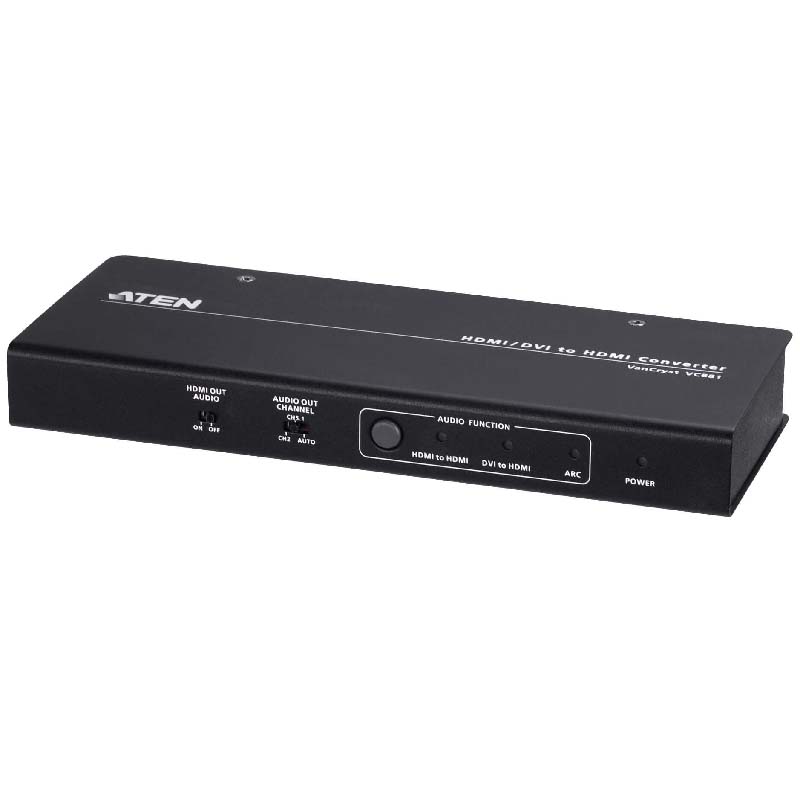

• Convertisseurs : changement de format de signal (MHL micro USB vers HDMI, DVI vers HDMI, fibre vers cuivre…)

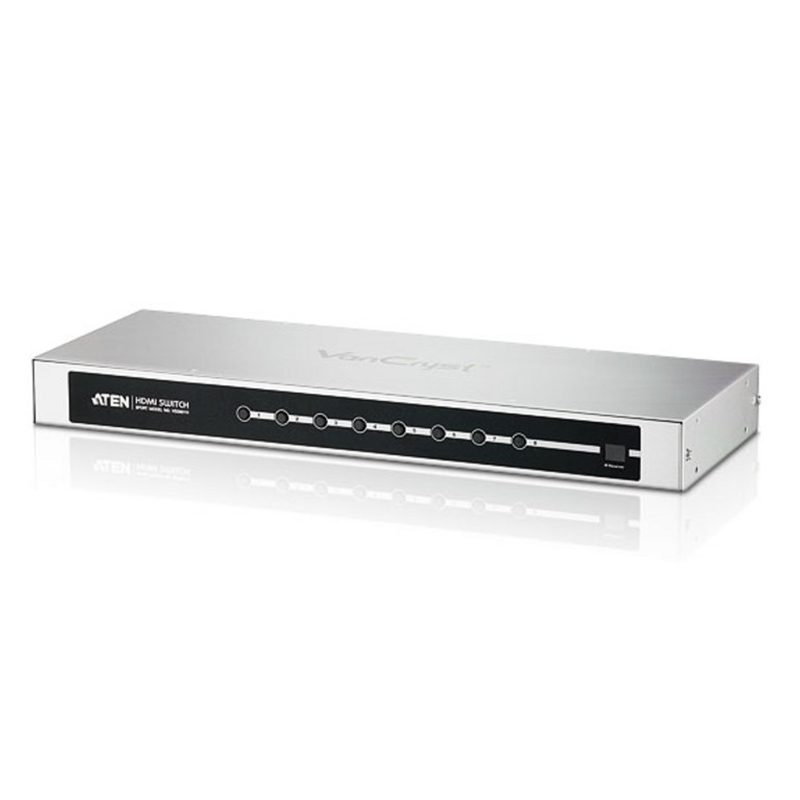

• Commutateurs / Switches A/V : sélection d'une source parmi plusieurs vers un ou plusieurs affichages (switches HDMI 4K, KVM VGA/USB)

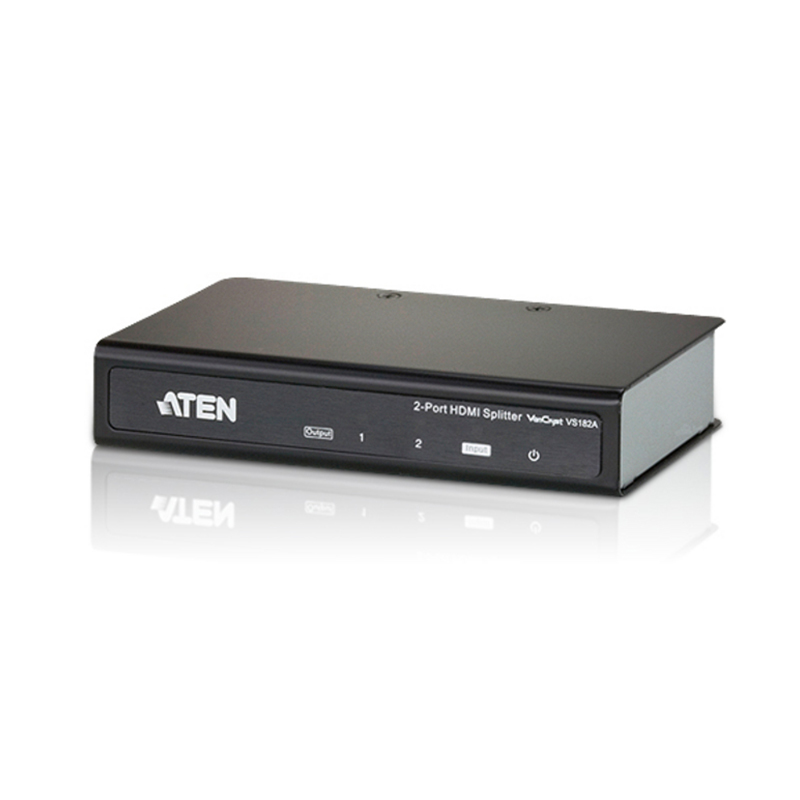

• Splitters : duplication d'un signal vidéo vers plusieurs écrans simultanément

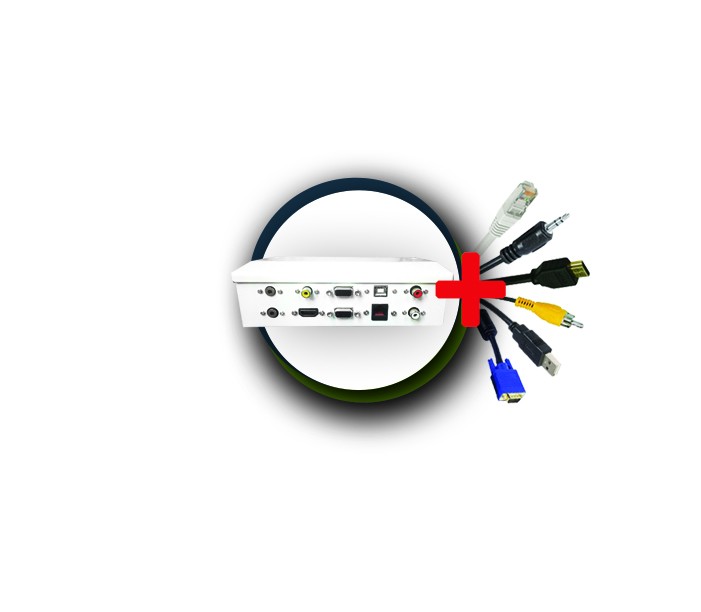

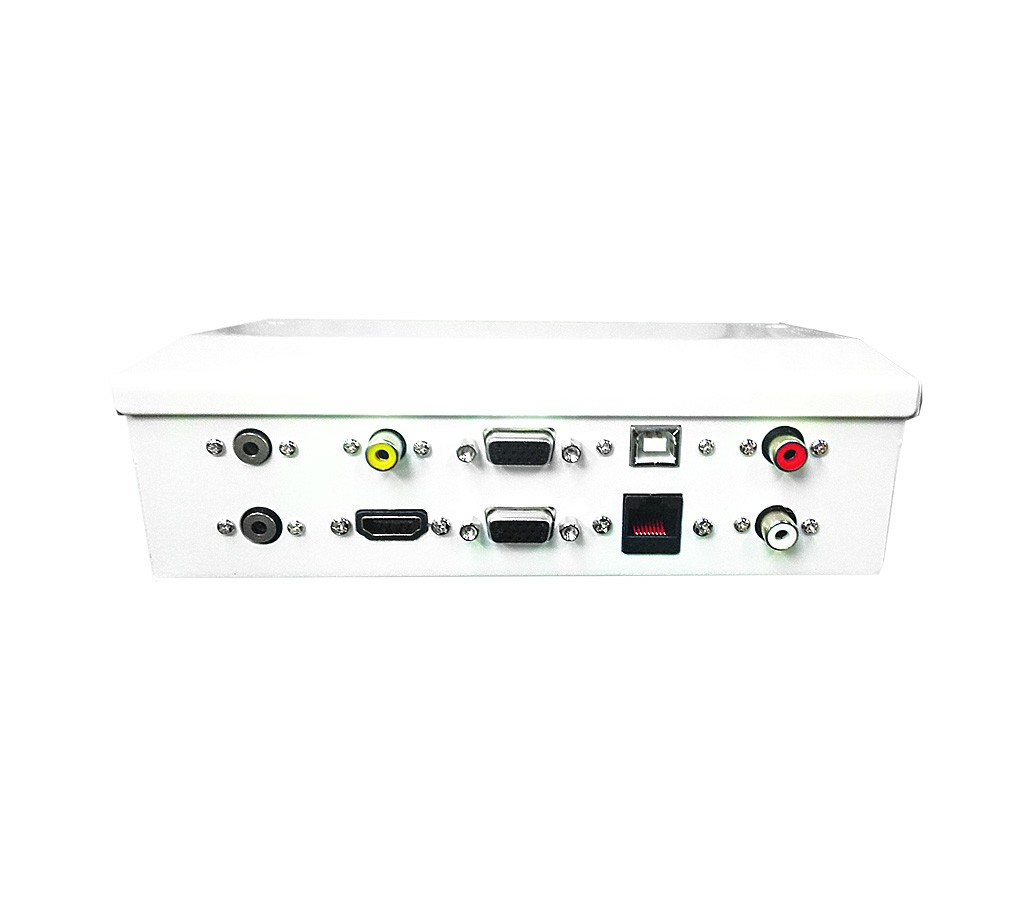

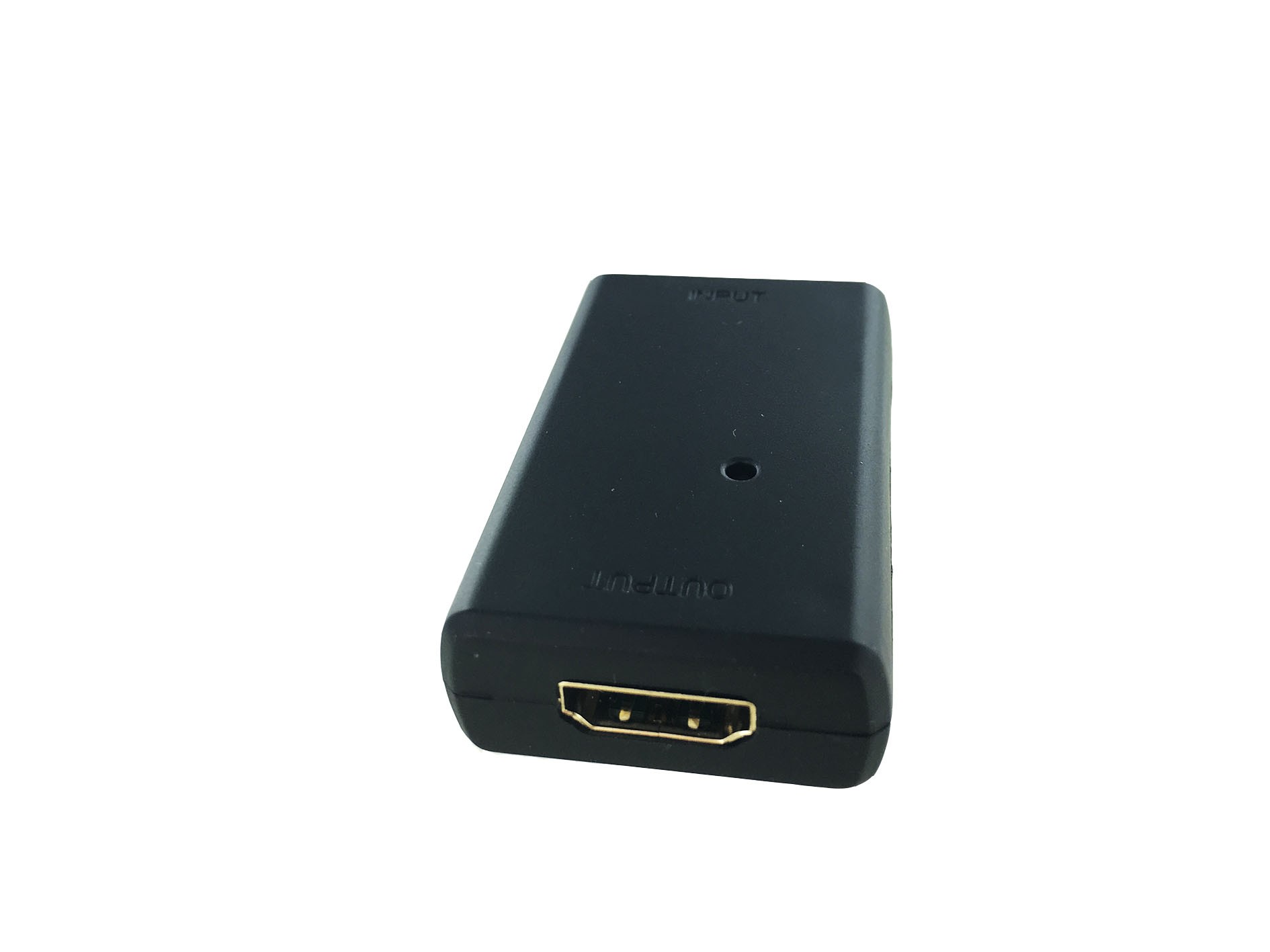

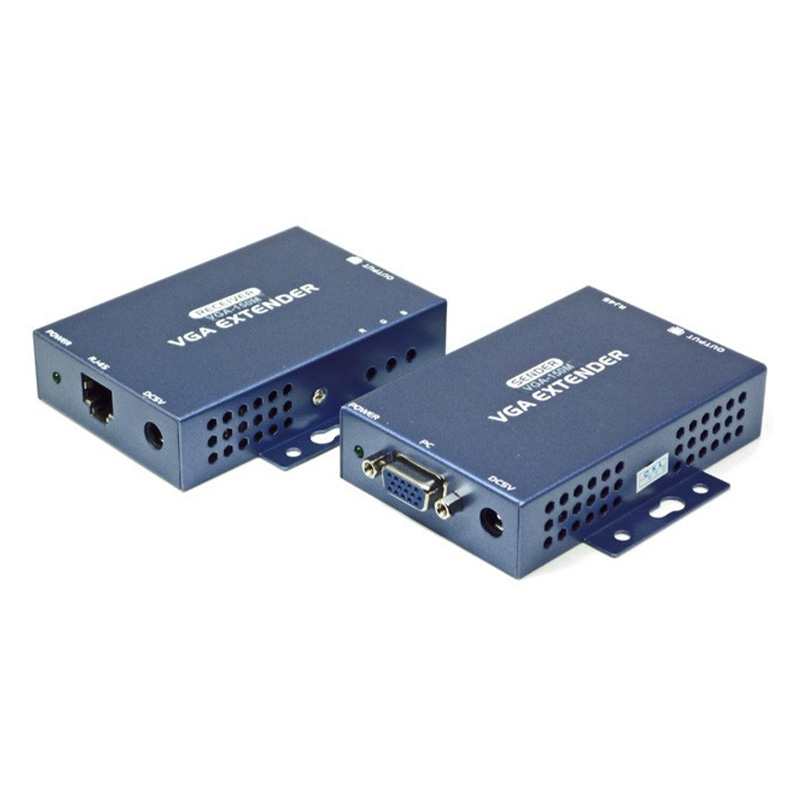

• Extendeurs et kits déports : prolongation d'un signal HDMI ou KVM sur câble réseau Cat 5e/6 jusqu'à plusieurs centaines de mètres

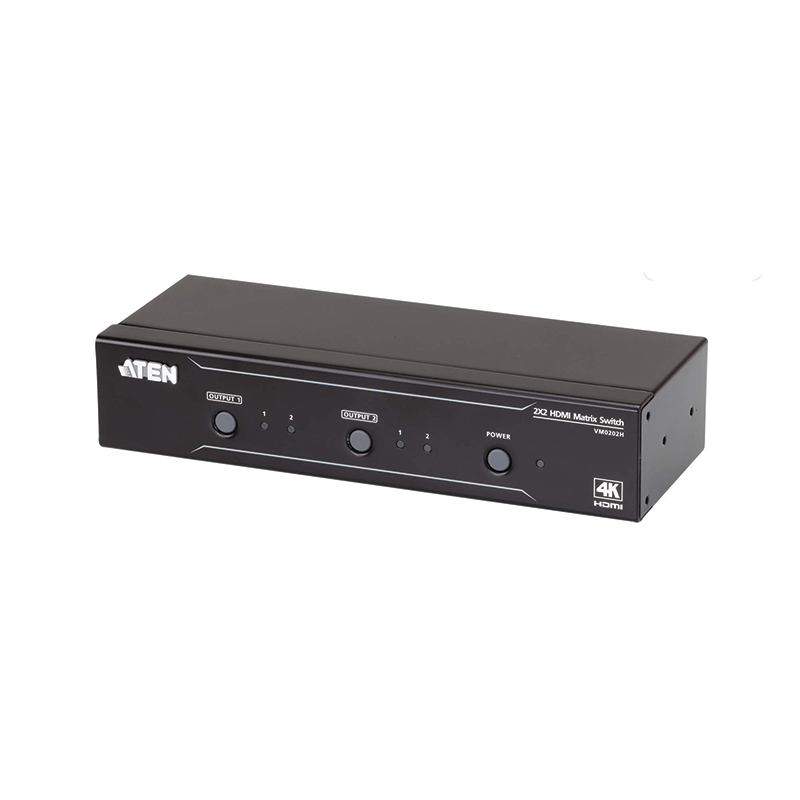

• Matrices : routage croisé de N sources vers M destinations (ex. : matrice HDMI 16×16 ATEN VM51616H)
• Doubleurs VGA/DVI/HDMI : fonction splitter locale intégrée dans un boîtier compact

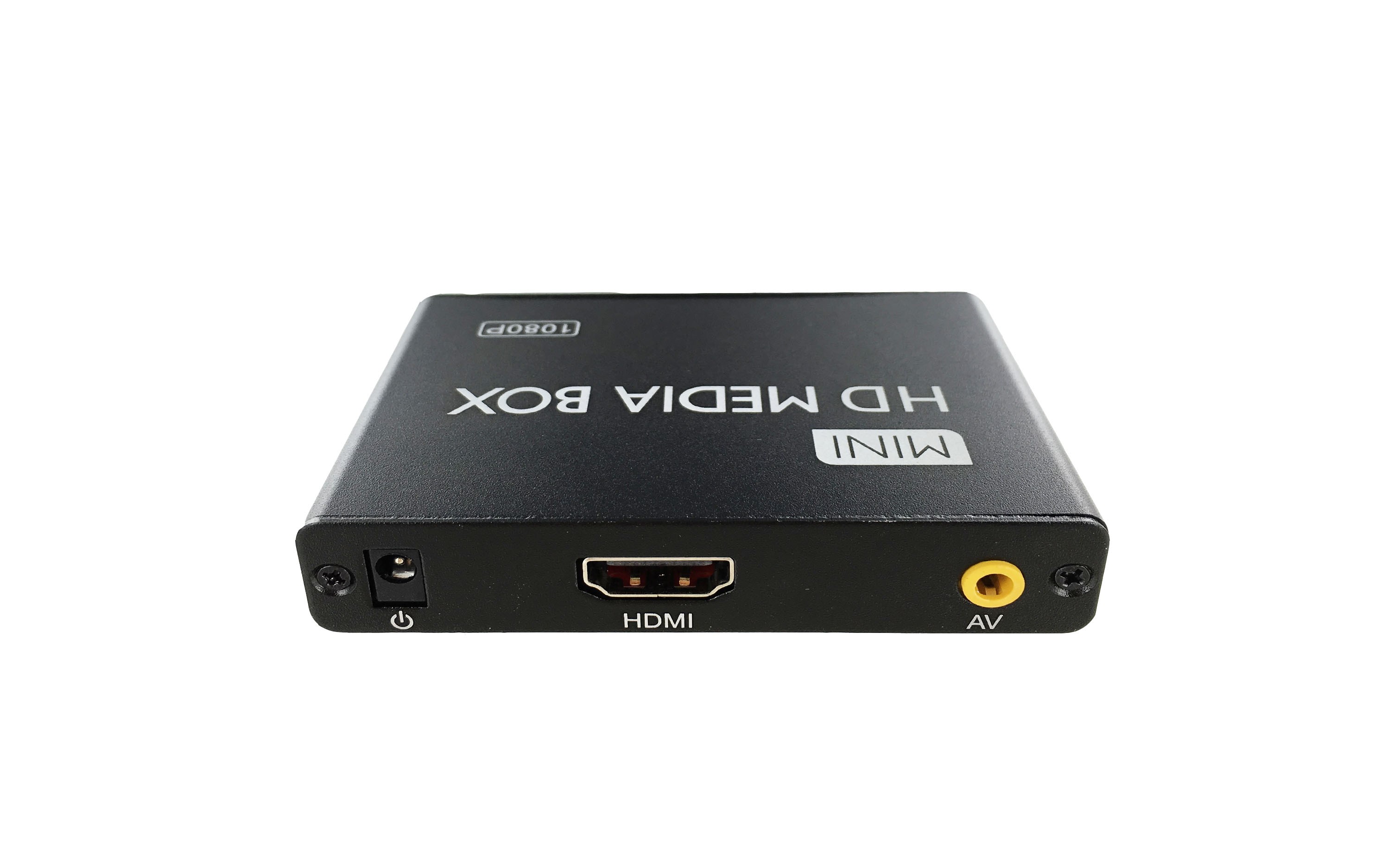

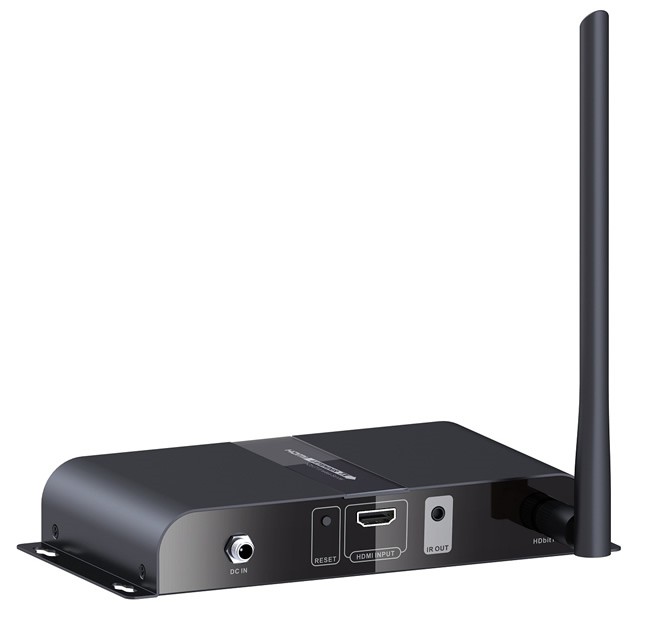

• Transmetteurs sans fil et boîtiers de diffusion vidéo : distribution de signal sans câble de liaison

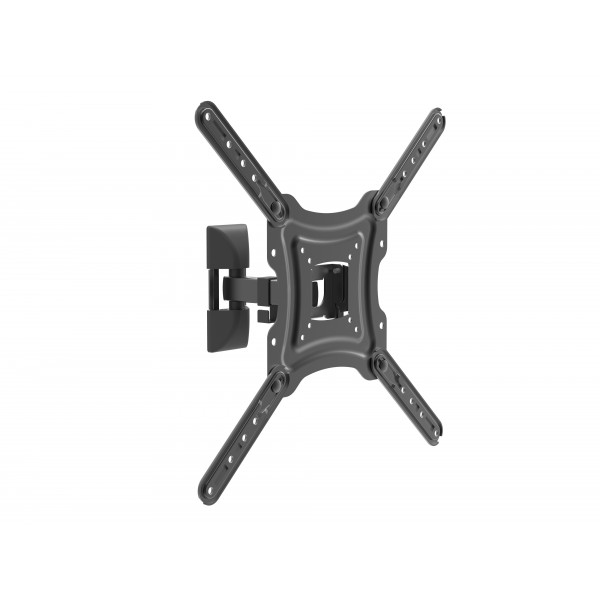

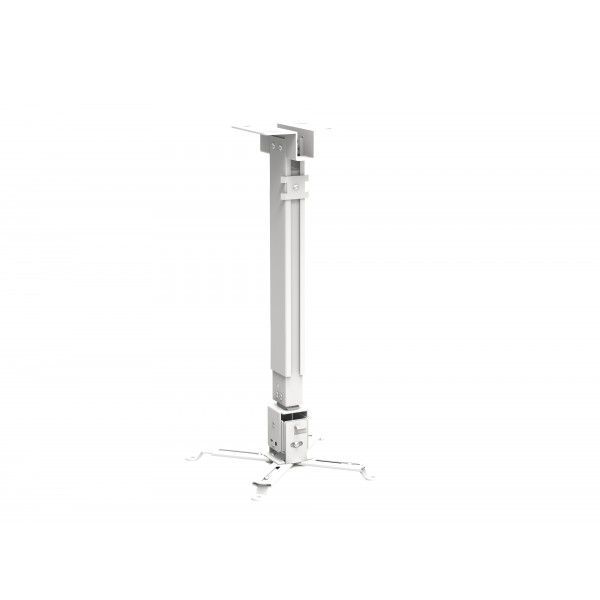

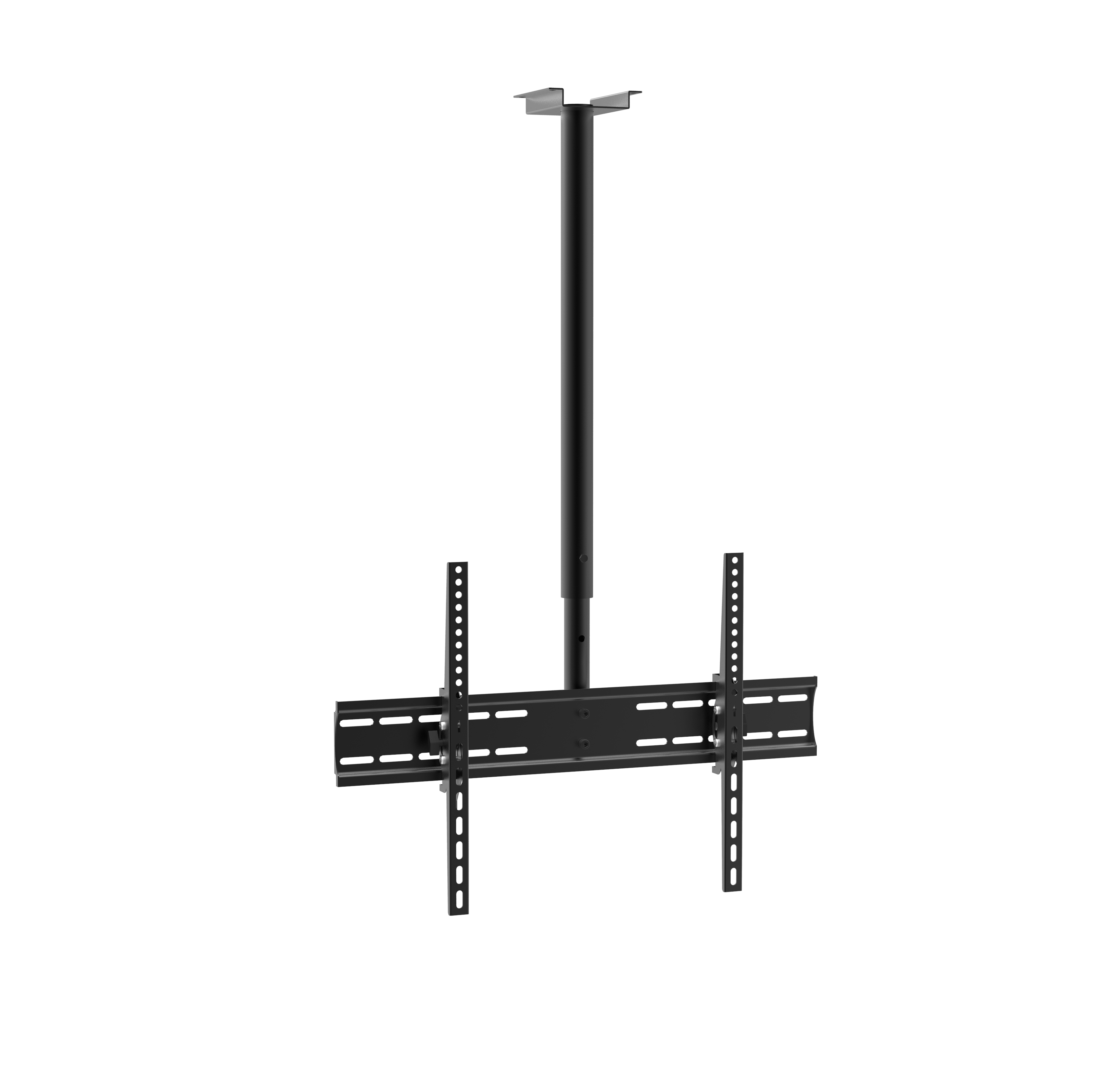

• Supports écrans et vidéoprojecteurs : fixations murales, de plafond ou sur pied

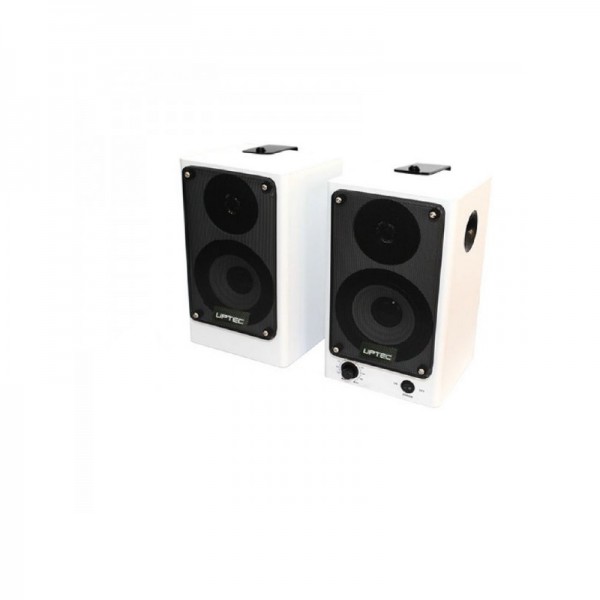

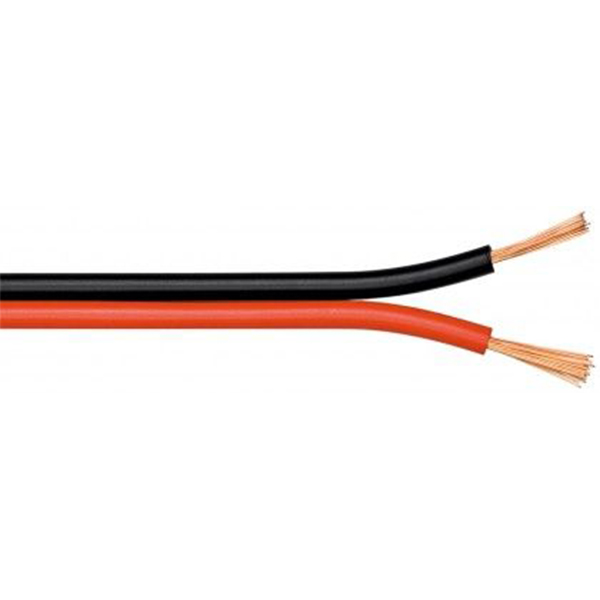

• Sonorisation et câbles HP : enceintes amplifiées USB, câbles haut-parleur pour l'audio en salle

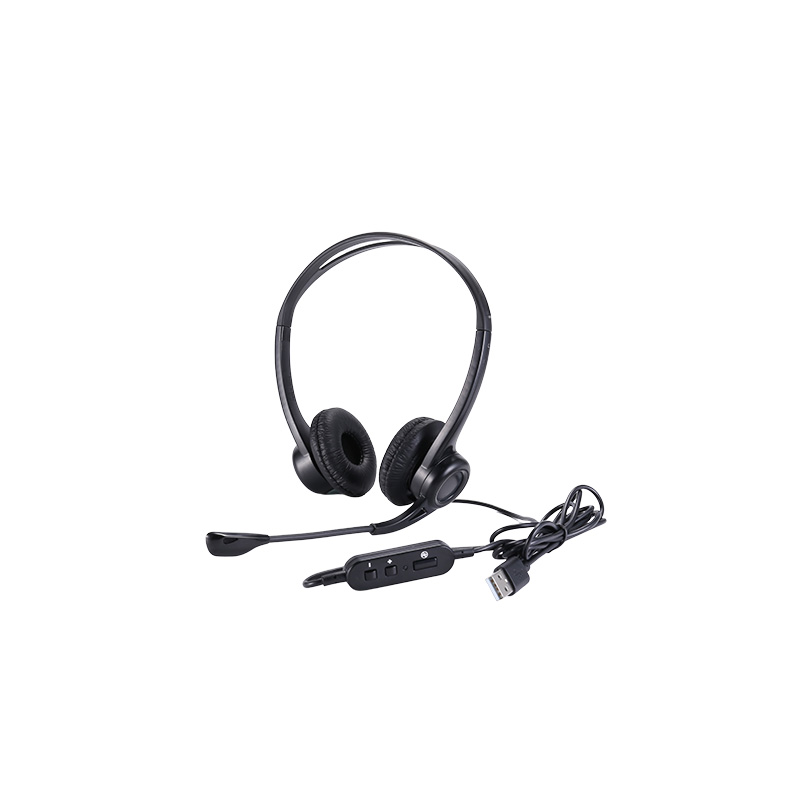

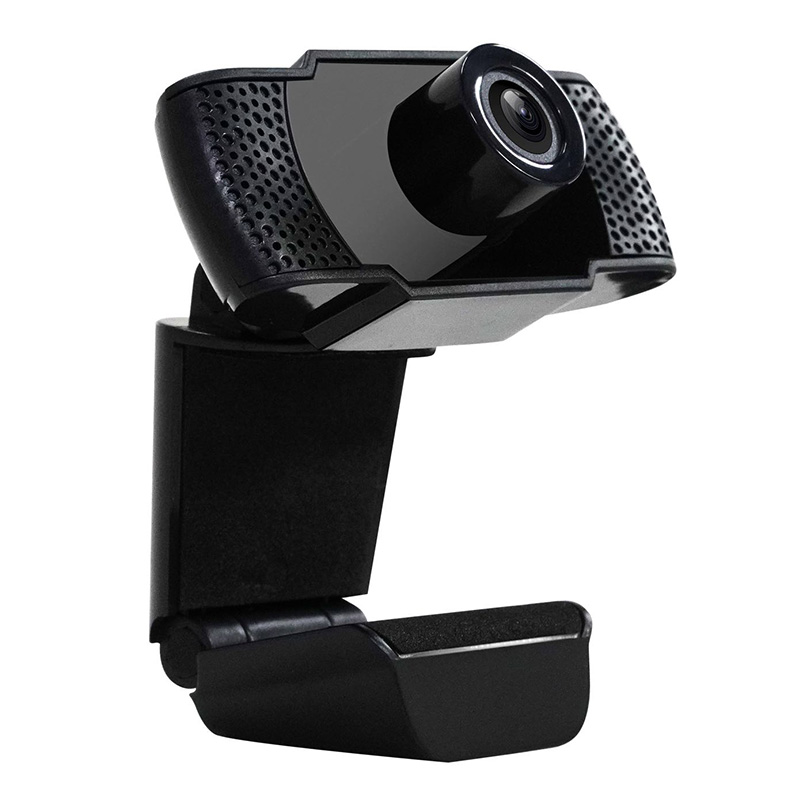

• Casques audio, webcams, enceintes, microphones : périphériques de communication pour le travail à distance

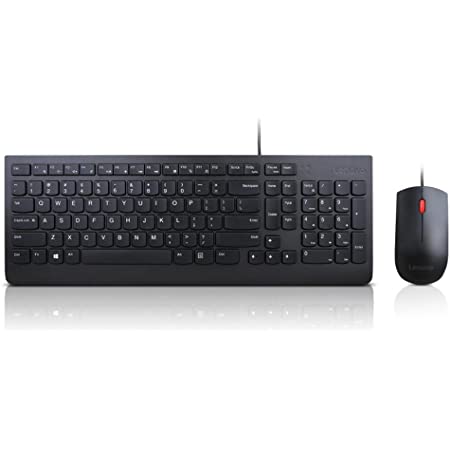

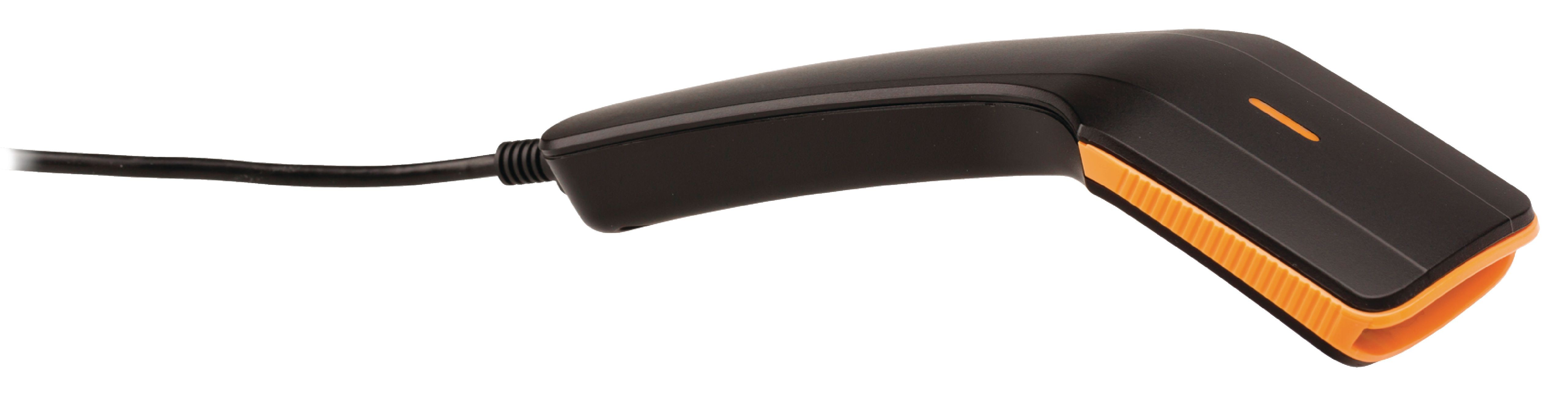

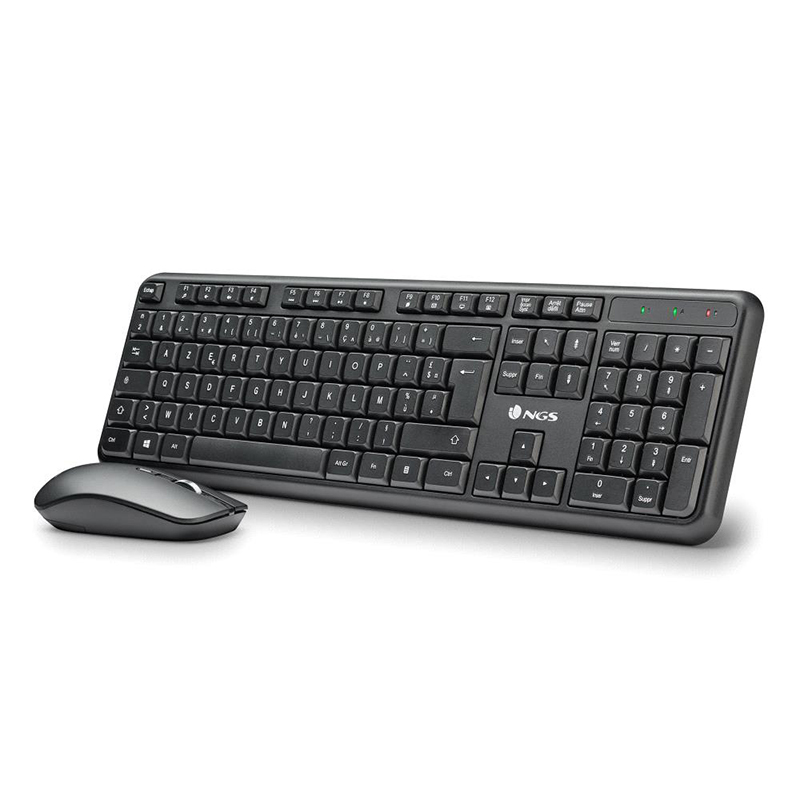

• Claviers, souris, douchettes : saisie et lecture de codes-barres

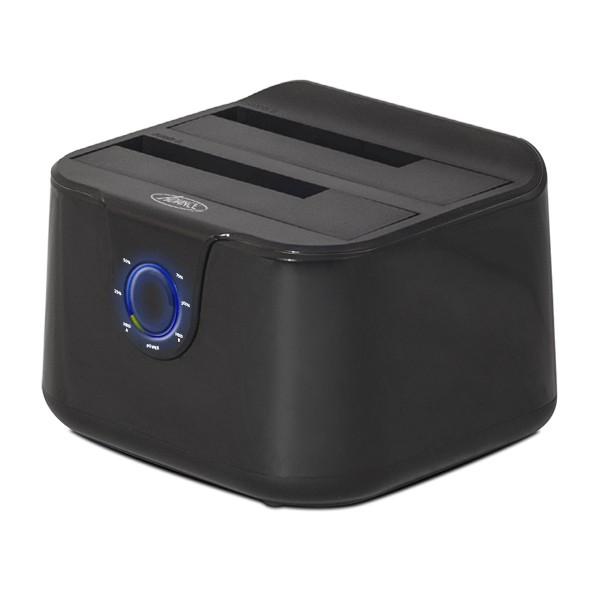

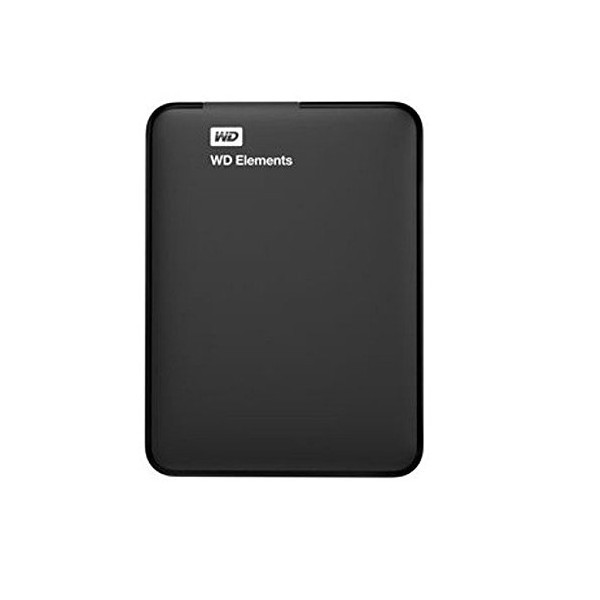

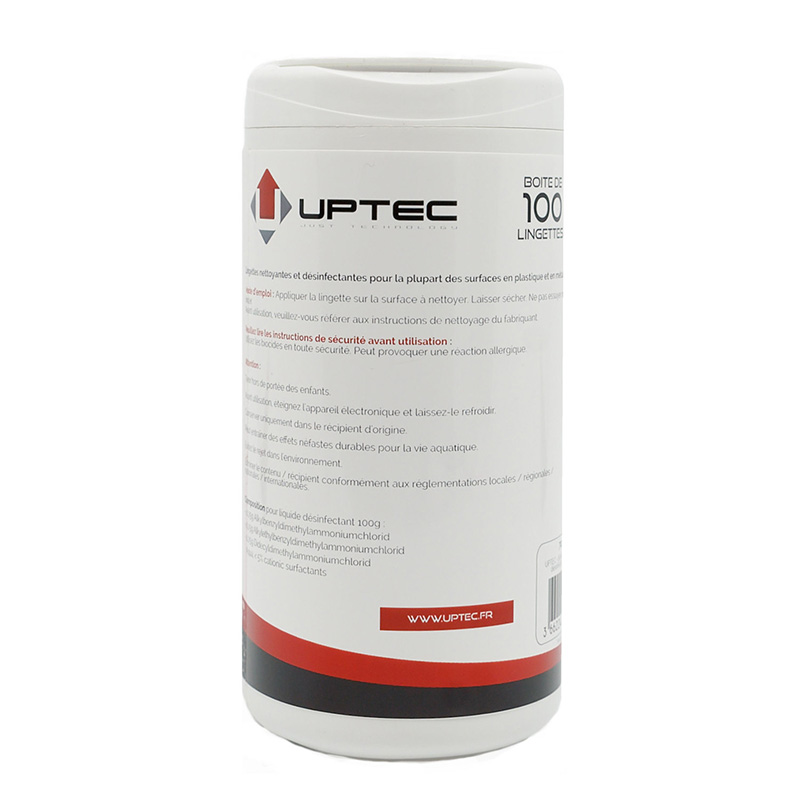

• Disques durs et produits de nettoyage : stockage et entretien des équipements IT

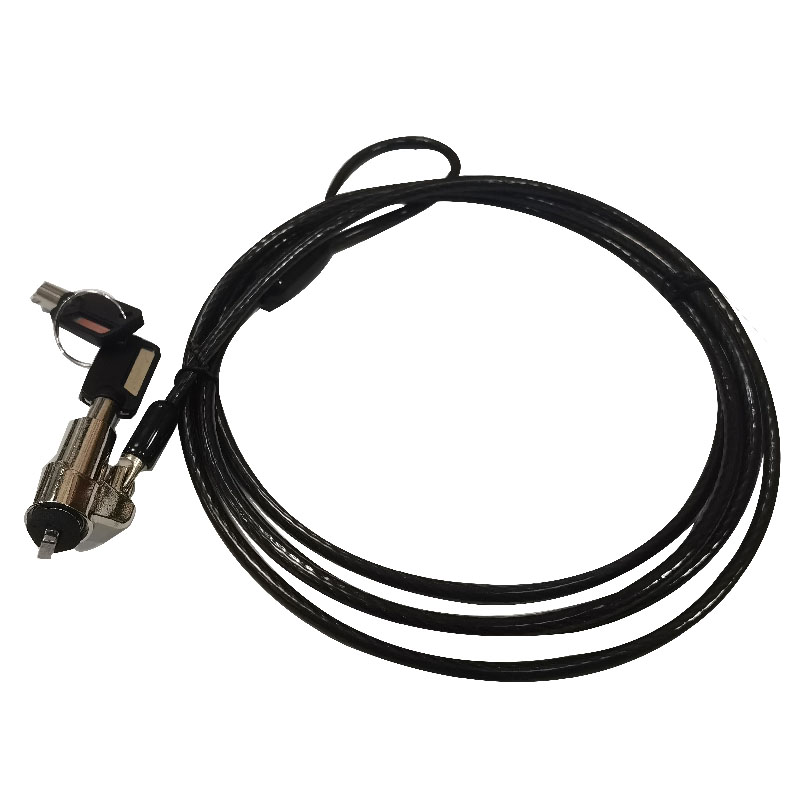

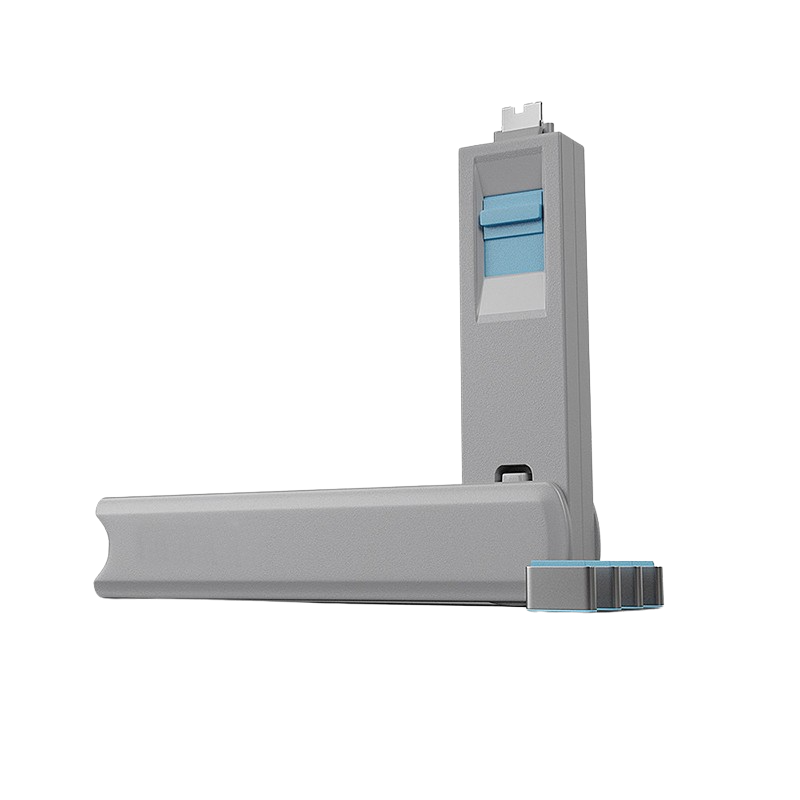

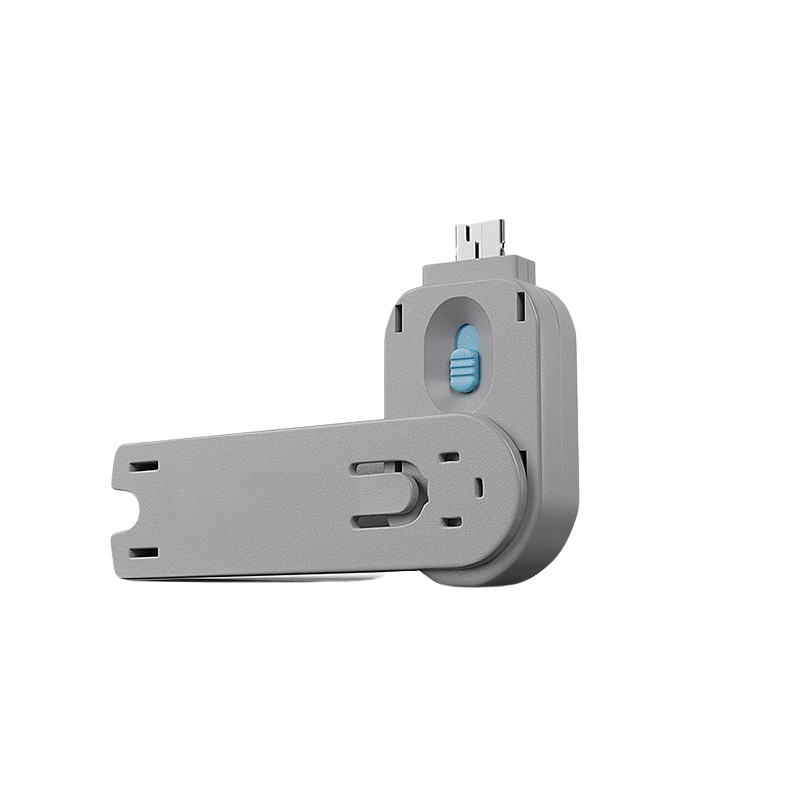

• Antivols et bloqueurs de port : sécurisation physique des postes et des connecteurs

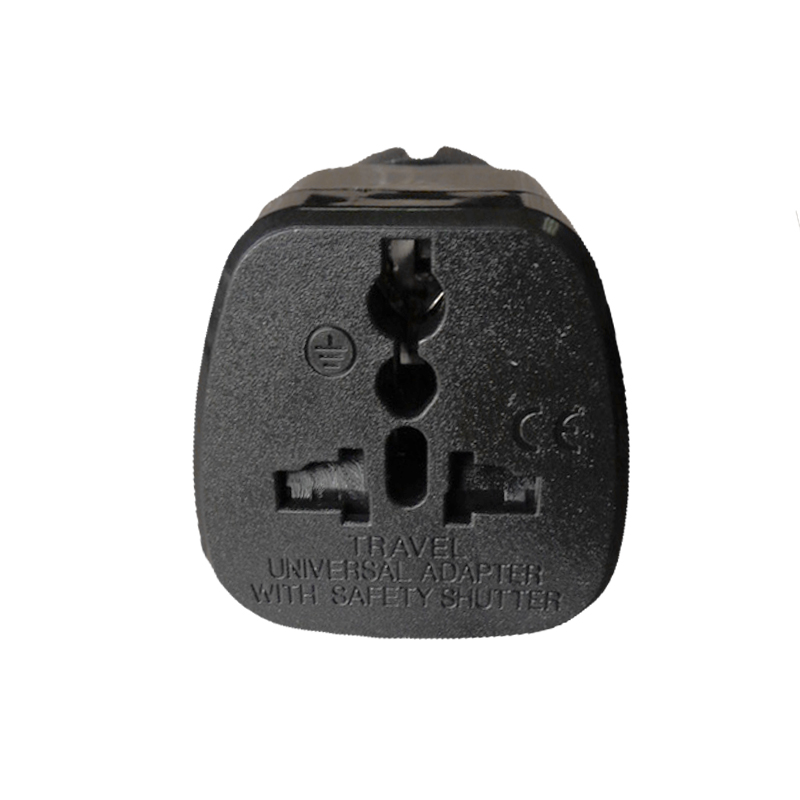

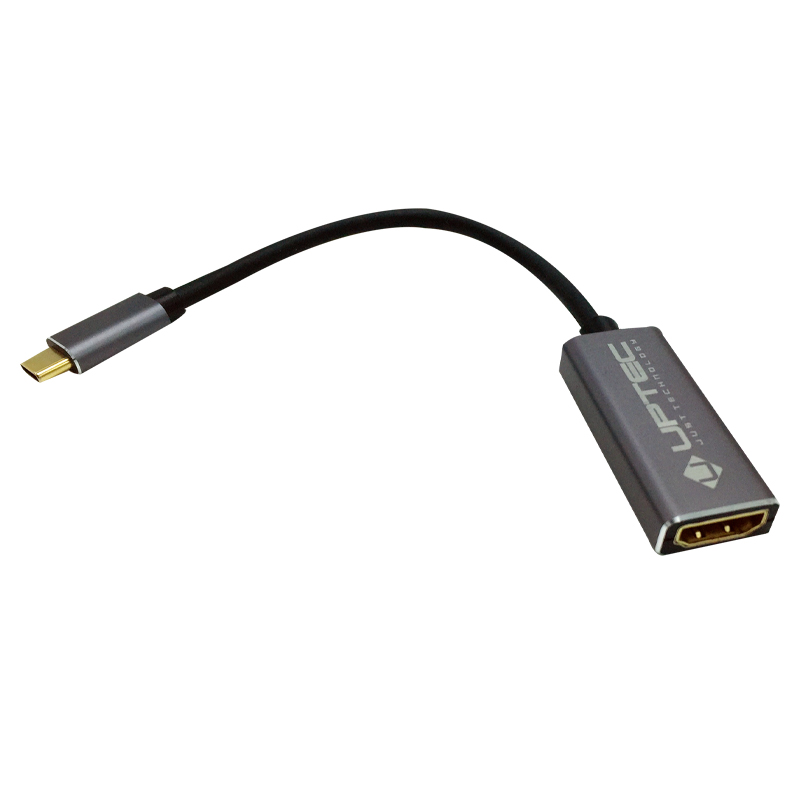

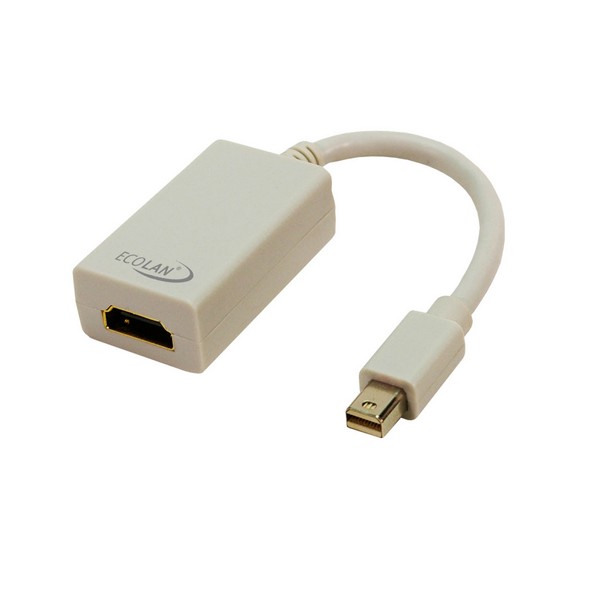

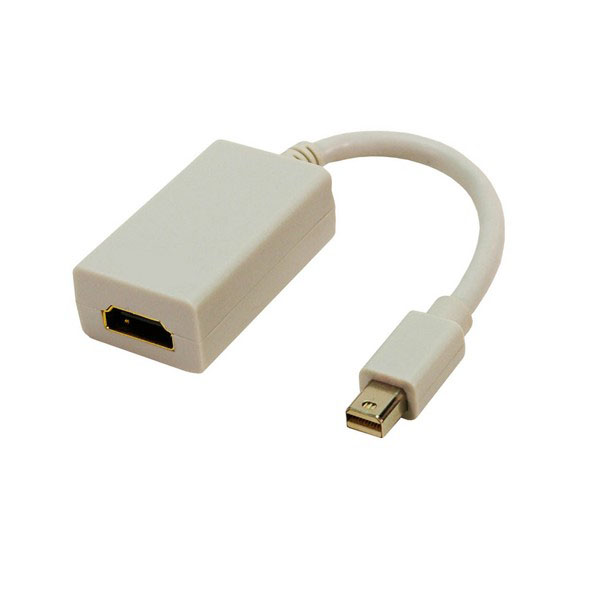

• Adaptateurs et chargeurs : alimentation et conversion de connecteurs

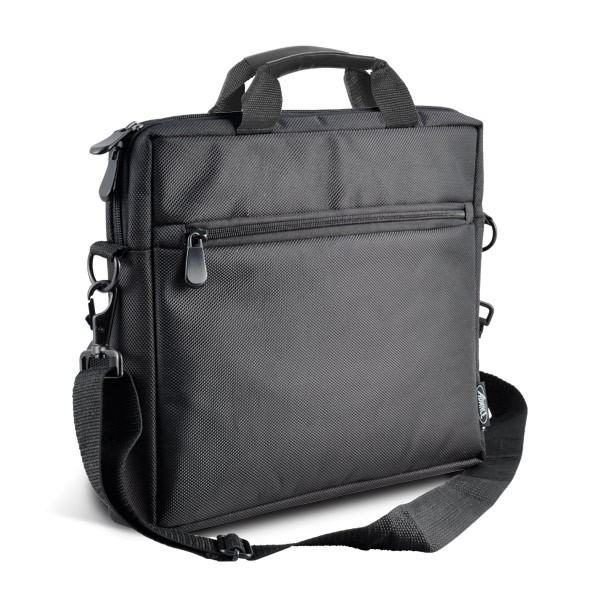

• Sacoches : transport sécurisé des ordinateurs portables jusqu'à 17,3 pouces

Comment choisir dans la catégorie MULTIMEDIA A/V ET IT ?

Le choix d'un câble ou d'un équipement de distribution A/V repose sur plusieurs critères techniques à croiser :

• Format de signal et version du standard : HDMI 1.4 (1080p/4K 30 Hz) ou HDMI 2.0 (4K 60 Hz, 18 Gbit/s) ; DisplayPort 1.2 ou 1.4 ; VGA pour les équipements legacy
• Résolution et fréquence de rafraîchissement cibles : 1080p, 4K, 4K×2K à 60 Hz conditionnent le standard minimal requis
• Longueur et technologie de câble : câble passif cuivre pour les distances courtes (≤ 10 m typiquement), câble actif optique pour les longues distances (jusqu'à 70 m sur HDMI 2.0 optique) ou extendeur HDBaseT sur Cat 5e/6 pour des déports jusqu'à 100 m et au-delà
• Section du câble (AWG) : une section plus faible (AWG 30) convient aux cordons fins et flexibles ; une section plus importante (AWG 26) assure une meilleure tenue mécanique sur câble plat ou brassé
• Contacts or : recommandés pour une meilleure tenue à la corrosion sur les connecteurs
• Nombre de sources et de destinations : un splitter convient pour dupliquer vers 2 à 8 écrans ; une matrice est nécessaire pour un routage croisé N×M
• Type de commutation KVM : console locale (LCD intégré en rack 1U, commutateur PS/2 ou USB) ou déport KVM sur Cat 5e pour un accès à distance
• Usage audio : Toslink pour l'audio numérique optique, XLR pour la sonorisation professionnelle, jack 3,5 mm ou RCA pour l'audio analogique de proximité

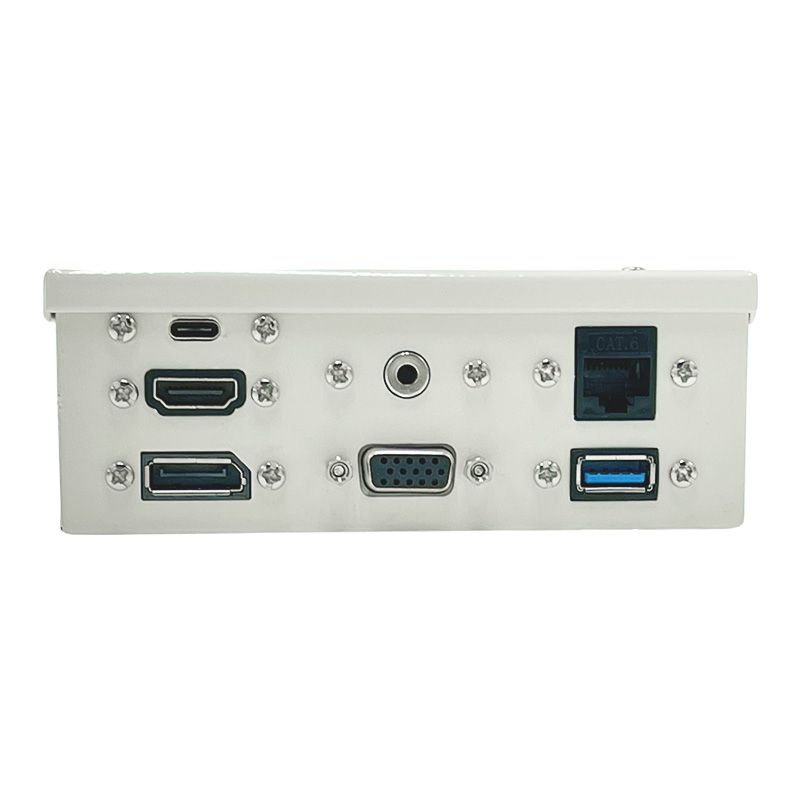

• Encombrement et intégration : plastrons 45×45 pour encastrement dans les boîtiers de sol ou les mobiliers, coffrets ou baies pour le rack

Questions fréquentes

Quelle différence entre HDMI 1.4 et HDMI 2.0 ?

HDMI 1.4 supporte la 4K à 30 Hz avec une bande passante de 10,2 Gbit/s. HDMI 2.0 monte à 4K à 60 Hz (4:4:4) avec 18 Gbit/s. Pour un écran 4K utilisé à 60 Hz ou pour du contenu HDR, HDMI 2.0 est nécessaire ; pour du 1080p ou du 4K à 30 Hz, HDMI 1.4 suffit.

Peut-on prolonger un signal HDMI au-delà de 15 m avec un simple câble passif ?

Au-delà de 10 à 15 m, un câble HDMI passif standard est susceptible de perdre en qualité ou de ne plus transmettre de signal stable. Un câble optique actif ou un extendeur HDBaseT sur câble réseau Cat 5e/6 (technologie comme celle du VE811R ATEN) permet des déports fiables jusqu'à 100 m et plus selon les modèles.

Quelle est la différence entre un splitter et une matrice ?

Un splitter duplique une seule source vers plusieurs écrans (1 entrée, N sorties). Une matrice permet de router n'importe laquelle des sources disponibles vers n'importe quelle destination (N entrées, M sorties), de façon indépendante pour chaque sortie.

Un commutateur KVM LCD en rack, à quoi ça sert ?

Un commutateur KVM (Keyboard/Video/Mouse) permet de contrôler plusieurs serveurs ou ordinateurs depuis une seule console (clavier, écran, souris). Un modèle LCD en rack comme le ATEN CL5708 intègre l'écran dans un tiroir 1U pour économiser de l'espace en baie.

Quelle connectique choisir pour relier un PC à un écran récent ?

DisplayPort 1.4 est le standard privilégié pour les liaisons PC/écran haute résolution sur les équipements récents (il supporte notamment des résolutions supérieures à 4K et le transport audio multicanal). HDMI 2.0 reste l'interface universelle pour les téléviseurs, vidéoprojecteurs et écrans tout-en-un. VGA et DVI sont réservés aux parcs existants en migration progressive.

Les câbles USB ont-ils une longueur maximale à respecter ?

La spécification USB définit des longueurs maximales sans répéteur : 5 m pour l'USB 2.0 et 3 m pour l'USB 3.0 en câble passif. Au-delà, un répéteur actif ou un extendeur USB est nécessaire pour maintenir la stabilité de la connexion.
