Gamme 10''

Gamme 10'' : solutions rack compactes pour petites installations réseau

Le format 10'' (10 pouces) est une alternative au rack 19'' standard, adoptée pour les armoires murales de distribution réseau dans les espaces restreints. Avec une largeur de châssis de 254 mm, il permet d'héberger des équipements passifs et des accessoires dans des coffrets compacts, tout en respectant une logique d'organisation professionnelle similaire au 19''.

Ce format est particulièrement répandu dans les locaux techniques secondaires, les salles de réunion, les points de distribution d'étage ou tout environnement où le 19'' serait surdimensionné.

Les familles de produits de la gamme 10''

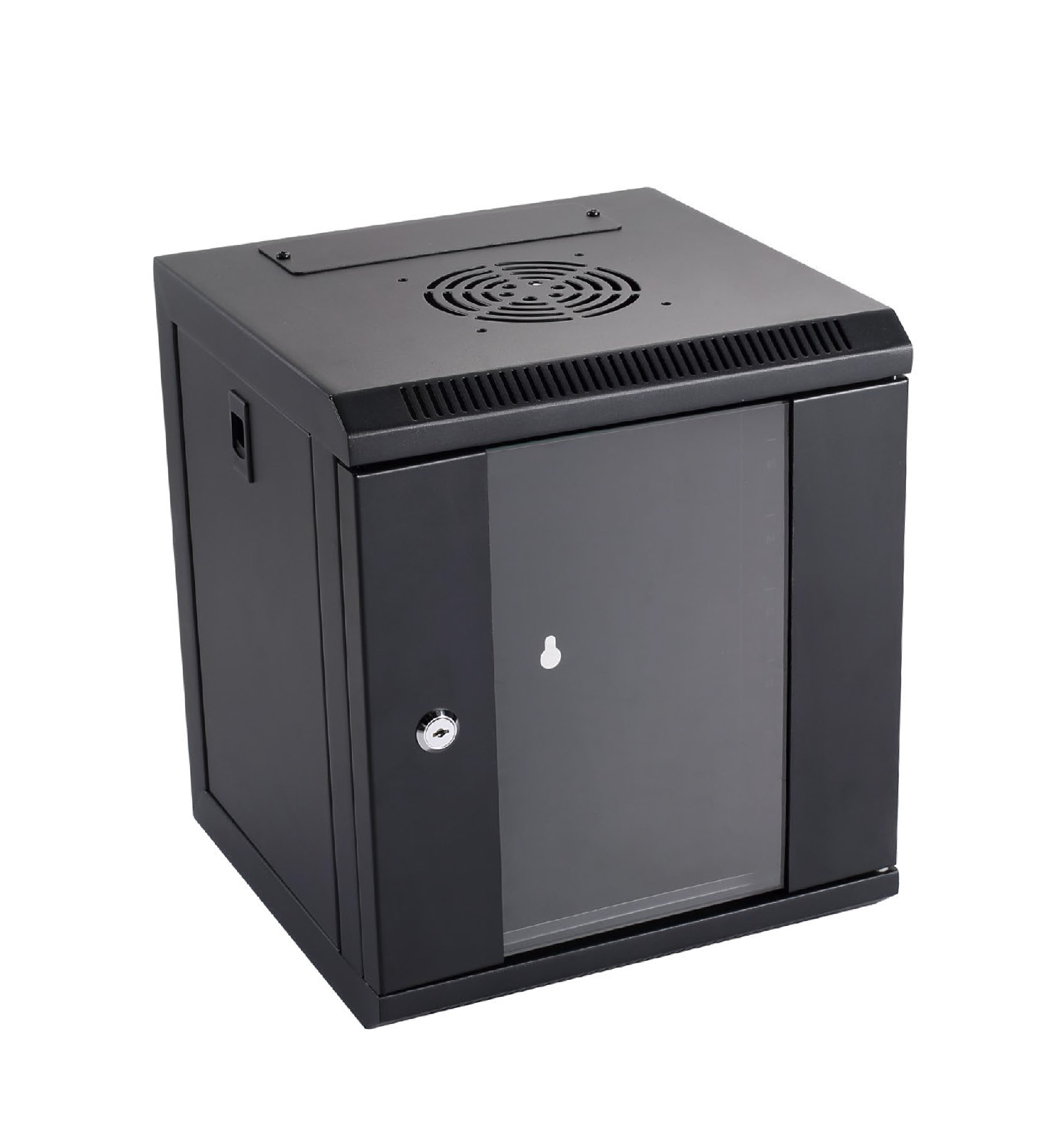

• Coffrets 10'' : armoires murales en 6U (350×312×300 mm) et 9U (483×312×300 mm), IP 20, capacité de charge 30 kg, avec panneaux latéraux amovibles pour faciliter le câblage.

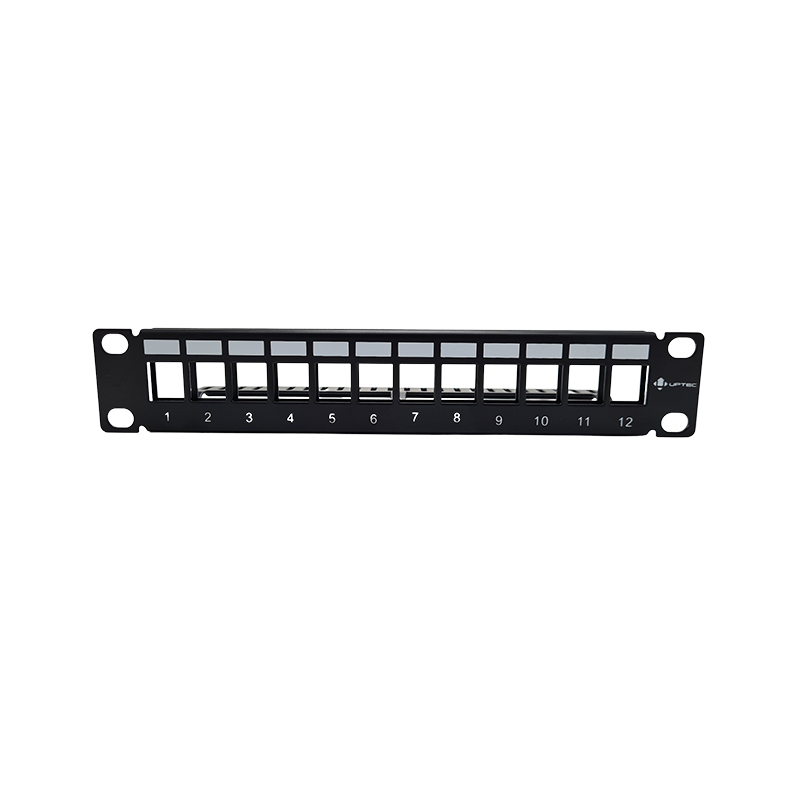

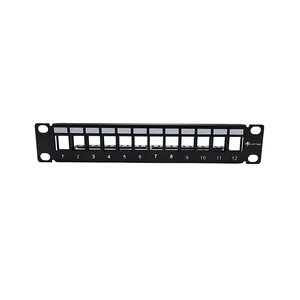

• Panneaux de brassage nus : panneau 1U pour 12 modules type Keystone, permettant d'accueillir les connecteurs RJ45, fibre ou autres selon les modules choisis.

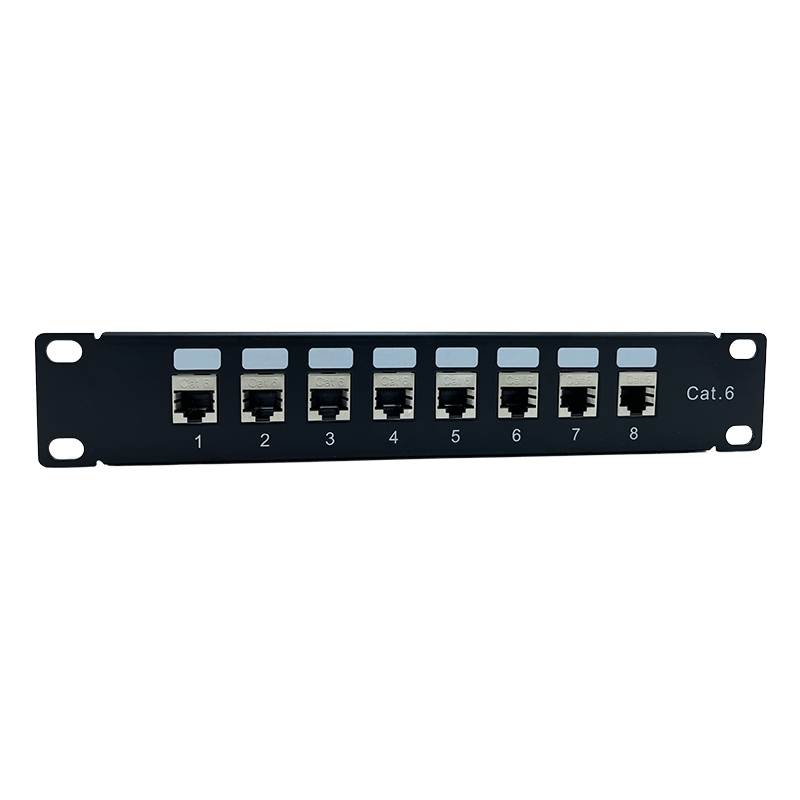

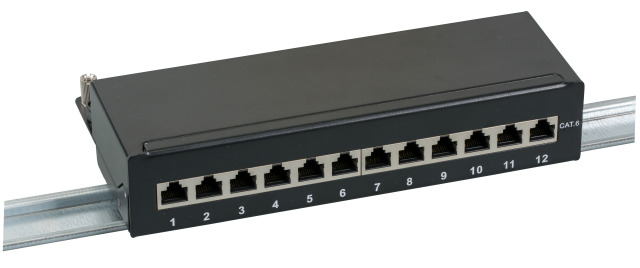

• Panneaux de brassage équipés : modèles pré-câblés en Cat6 FTP, 8 ou 12 ports RJ45, montage en 1U ; connexion par bande LSA avec couvercle à déverrouillage rapide.
• Panneaux fibres : pour la terminaison de liaisons fibre optique dans le coffret 10''.

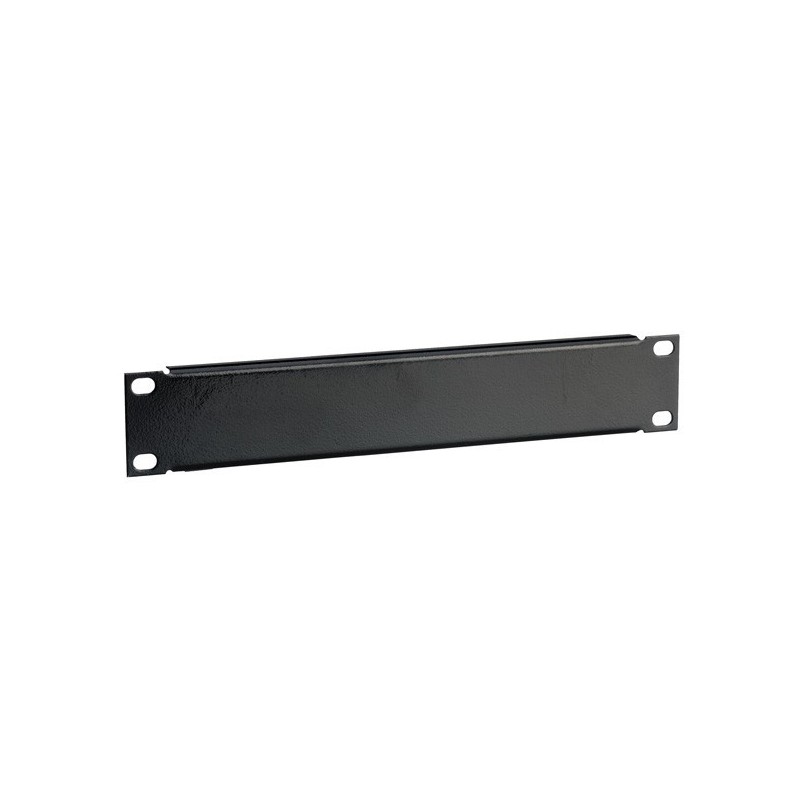

• Panneaux pleins (obturateurs) : cache 1U pour obturer les emplacements vides et favoriser la circulation d'air.

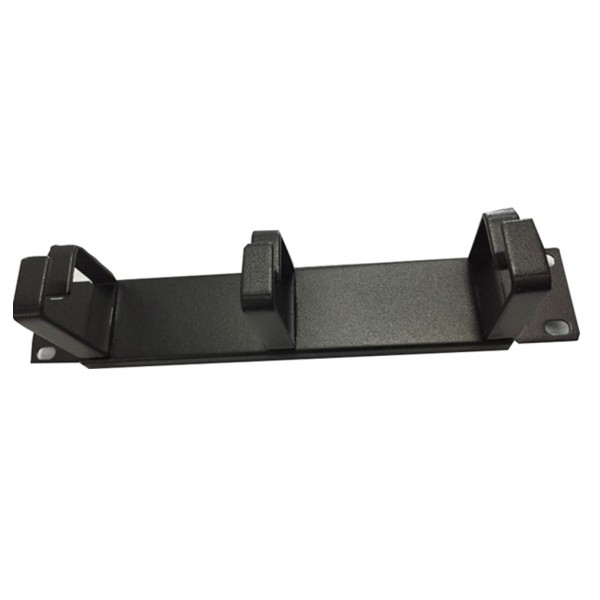

• Passe-câbles : panneau 1U à 3 anneaux de guidage en métal, pour organiser les câbles entrants et sortants du coffret.

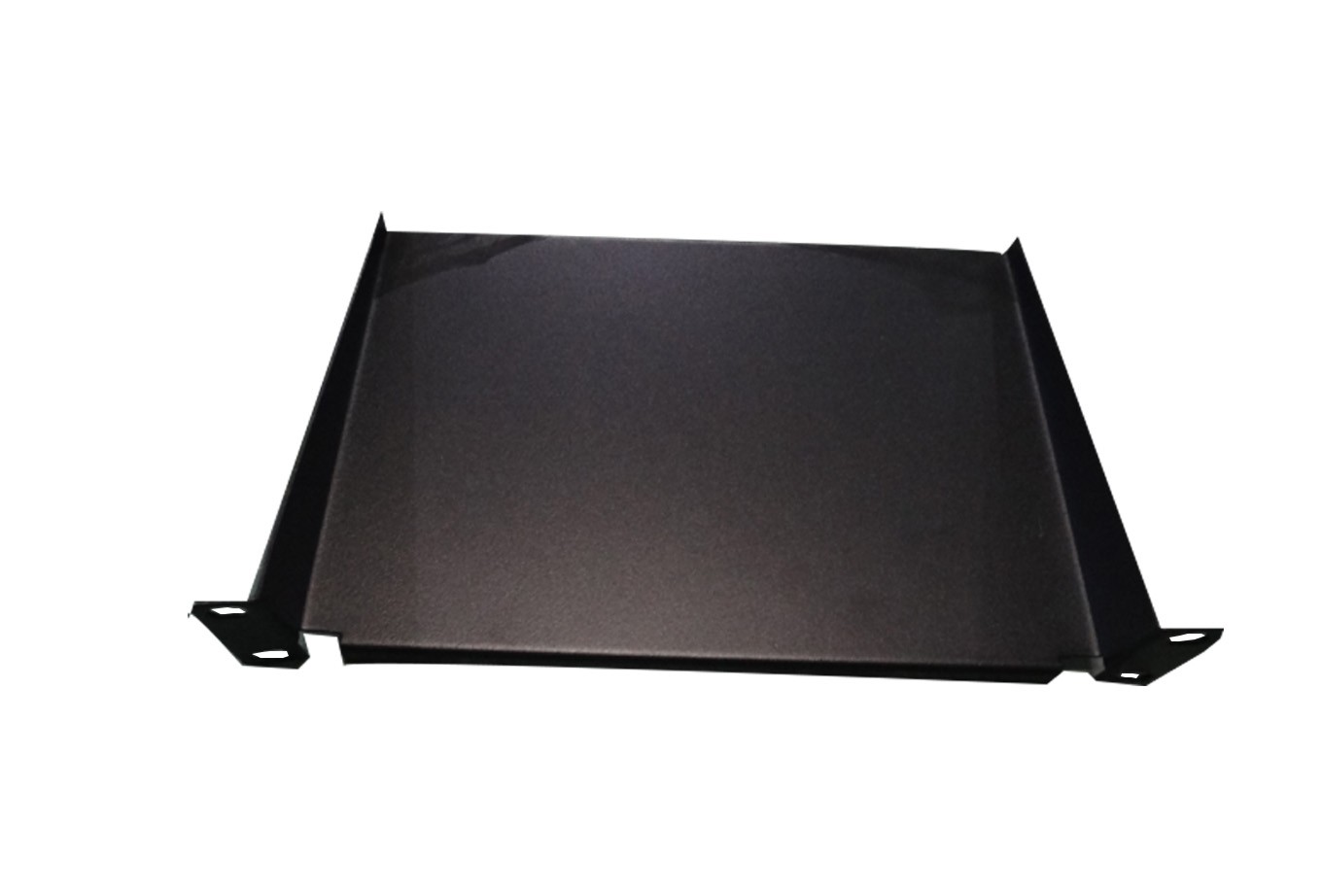

• Etagères : plateau fixe 10'' 1U, profondeur 150 mm, charge 10 kg.

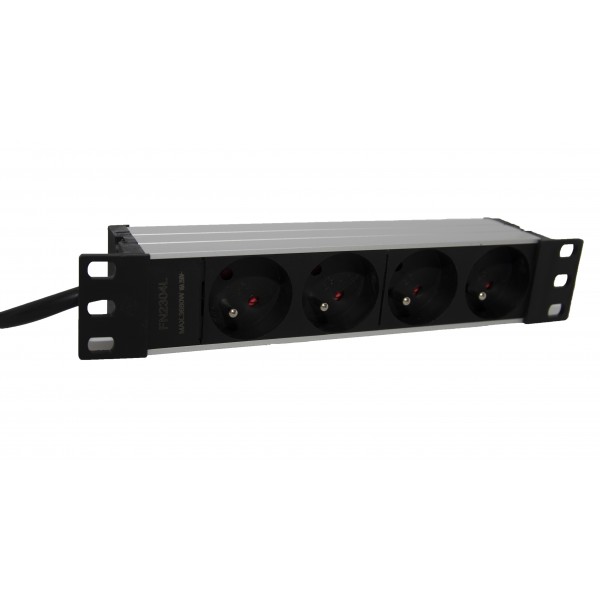

• PDU (multiprise rackable) : multiprise 4 prises au format 10'' 1U avec 1 m de câble.

Comment choisir les équipements de la gamme 10'' ?

Format coffret

• La profondeur de 300 mm des coffrets est adaptée aux équipements passifs (panneaux de brassage, switch compact) et aux installations légères.
• Choisir entre 6U et 9U en fonction du nombre d'équipements à loger et de la marge souhaitée pour extensions futures.

Panneaux de brassage : nu ou équipé ?

• Un panneau nu Keystone offre la flexibilité de choisir les modules (RJ45 Cat5e, Cat6, Cat6a, fibre, HDMI…) indépendamment du panneau.
• Un panneau équipé Cat6 FTP est prêt à câbler immédiatement, adapté aux déploiements réseau cuivre standard.

Compatibilité entre produits

• Tous les équipements 10'' de la gamme sont conçus pour s'installer dans les coffrets 10'' de la même gamme. Vérifier la compatibilité avant de mixer des équipements de sources différentes.

Gestion des câbles

• Intégrer au moins un passe-câble dans le coffret pour organiser les cordons de brassage et éviter qu'ils ne gênent l'accès aux équipements.

Questions fréquentes

Les équipements 10'' sont-ils compatibles avec un rack 19'' ?

Non, le format 10'' est incompatible avec les montants 19'' standard. Des adaptateurs existent dans certains cas pour monter des équipements 10'' dans un rack 19'', mais ce n'est pas une pratique courante.

Quelle est la capacité des coffrets 10'' en termes d'équipements ?

Les coffrets 6U et 9U peuvent accueillir respectivement 6 et 9 unités de hauteur 1U. À titre d'exemple, un coffret 9U peut contenir un panneau de brassage 12 ports, un switch 8 ports compact, une multiprise, un passe-câble et des obturateurs pour les emplacements restants.

Peut-on installer un switch PoE dans un coffret 10'' ?

Oui, à condition que le switch soit au format 10'' ou adapté à ce gabarit, que sa profondeur soit inférieure à la profondeur utile du coffret (300 mm) et que sa dissipation thermique reste dans les limites d'un coffret IP 20 passif.

Les modules Keystone pour panneau 10'' sont-ils standard ?

Les panneaux de brassage nus 10'' sont conçus pour recevoir des modules Keystone au format standard. La plupart des modules Keystone RJ45 du marché sont compatibles.
