Panneaux de brassage : organisation du câblage réseau en baie 19 pouces

Le panneau de brassage (ou patch panel) est l'élément central du câblage structuré en baie 19 pouces. Il concentre les arrivées de câbles de distribution depuis les prises utilisateur et offre une face avant de cordons courte longueur vers les équipements actifs (switchs, PBX). Il permet de réorganiser les connexions sans toucher aux câbles fixes, ce qui simplifie la gestion des évolutions de réseau. Les panneaux se déclinent en format nu Keystone, en modèle équipé précâblé et en version téléphonique.

Les familles de Panneaux de brassage

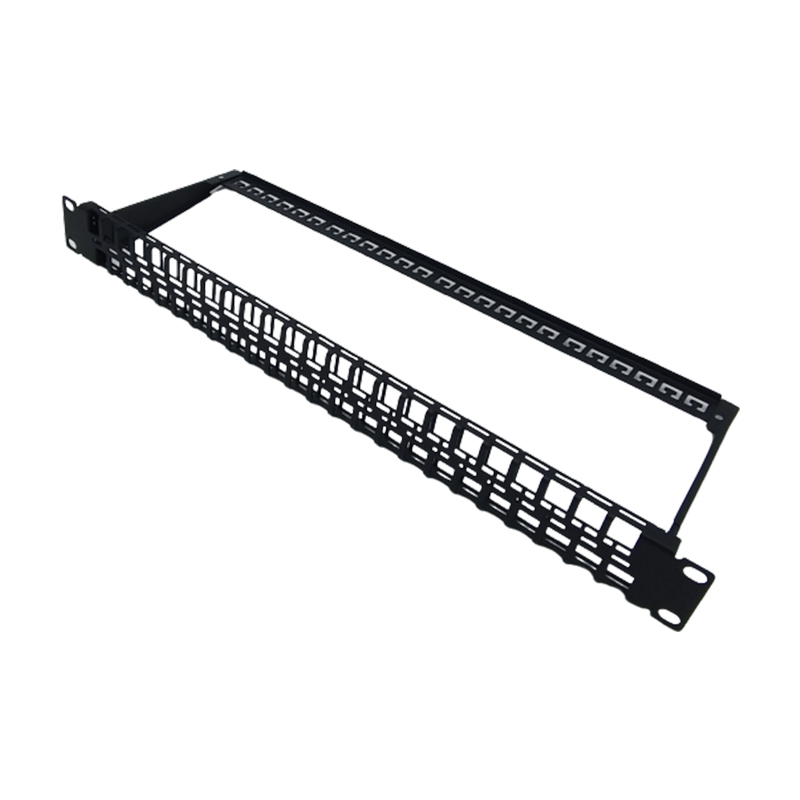

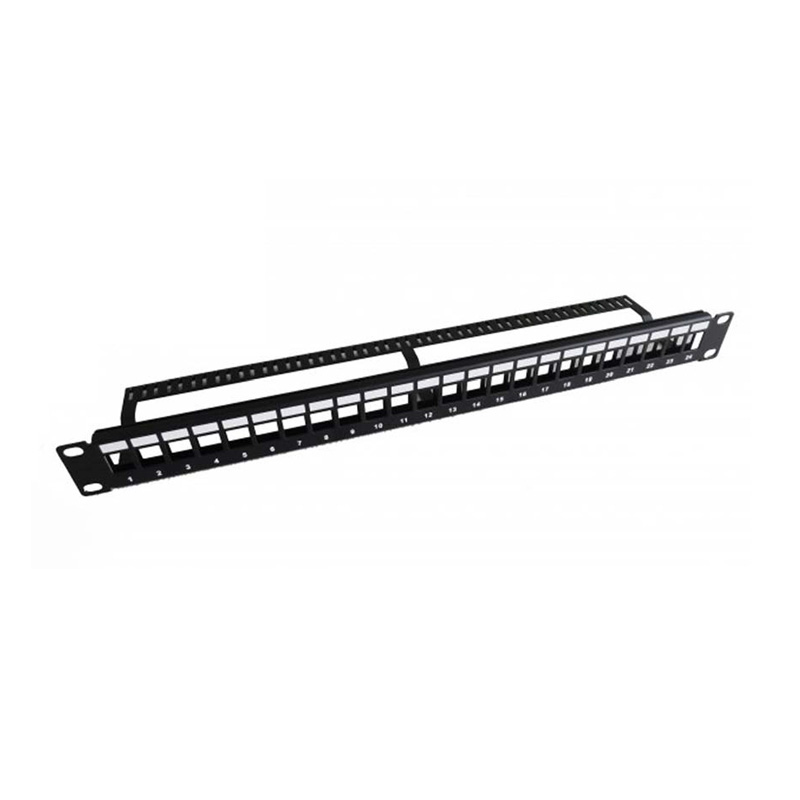

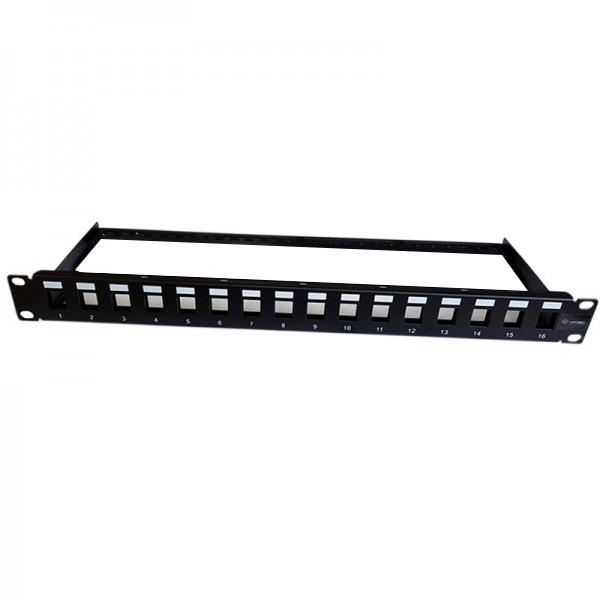

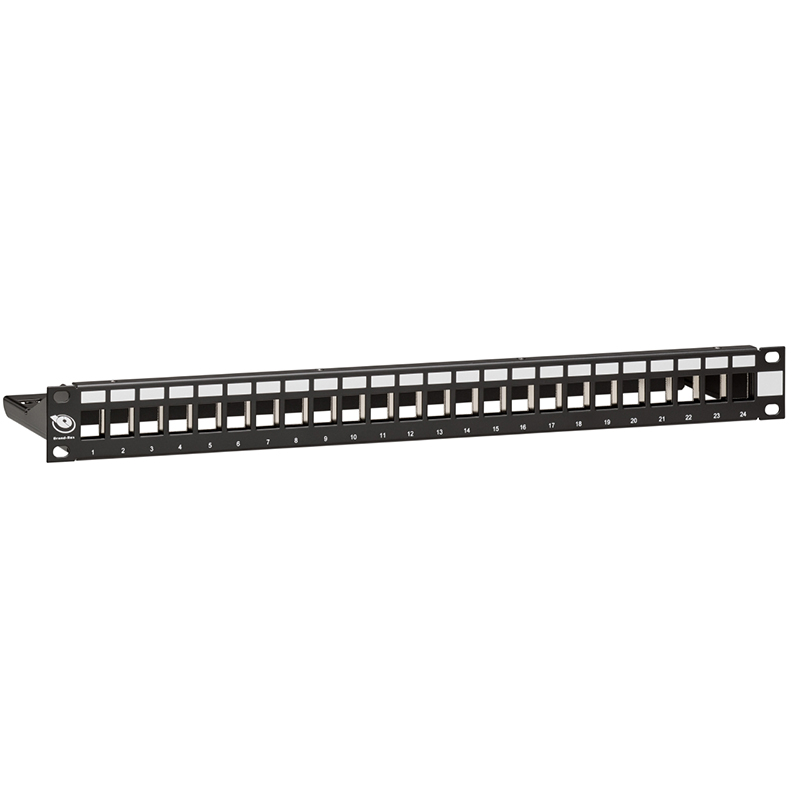

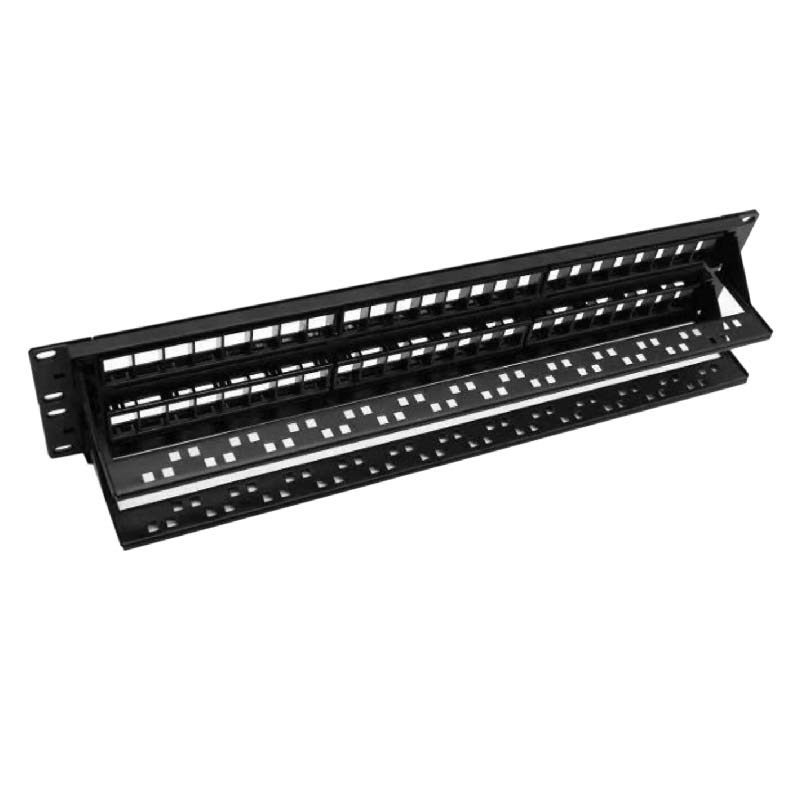

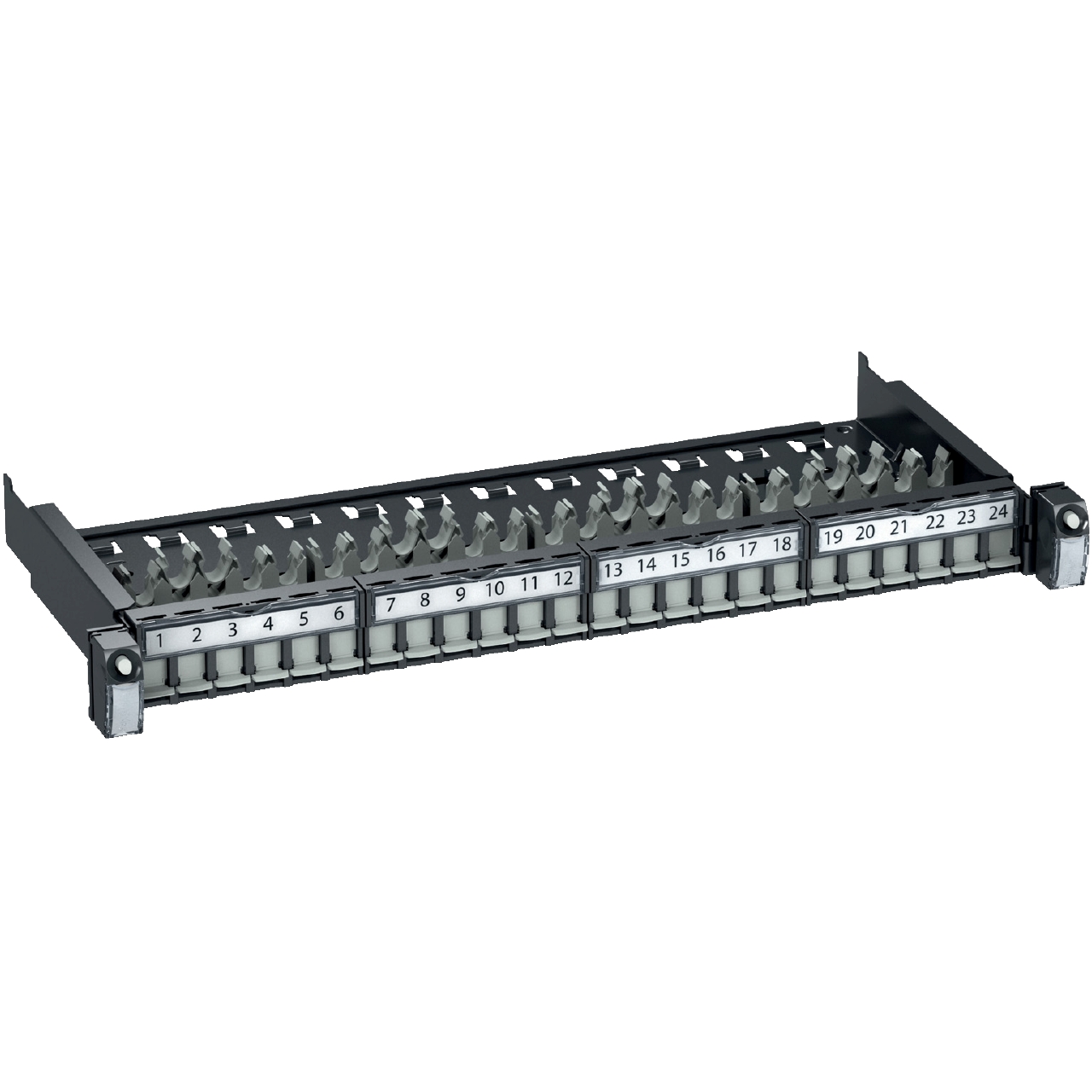

• Panneau nu Keystone : châssis vide accueillant des modules Keystone snap-in enfichables sur site, en 16, 24 ou 48 ports selon la hauteur (1U ou 2U). Permet de choisir la catégorie et le blindage port par port, et de remplacer un module défectueux sans changer le panneau entier. Disponible chez UPTEC en versions RAL 9005.

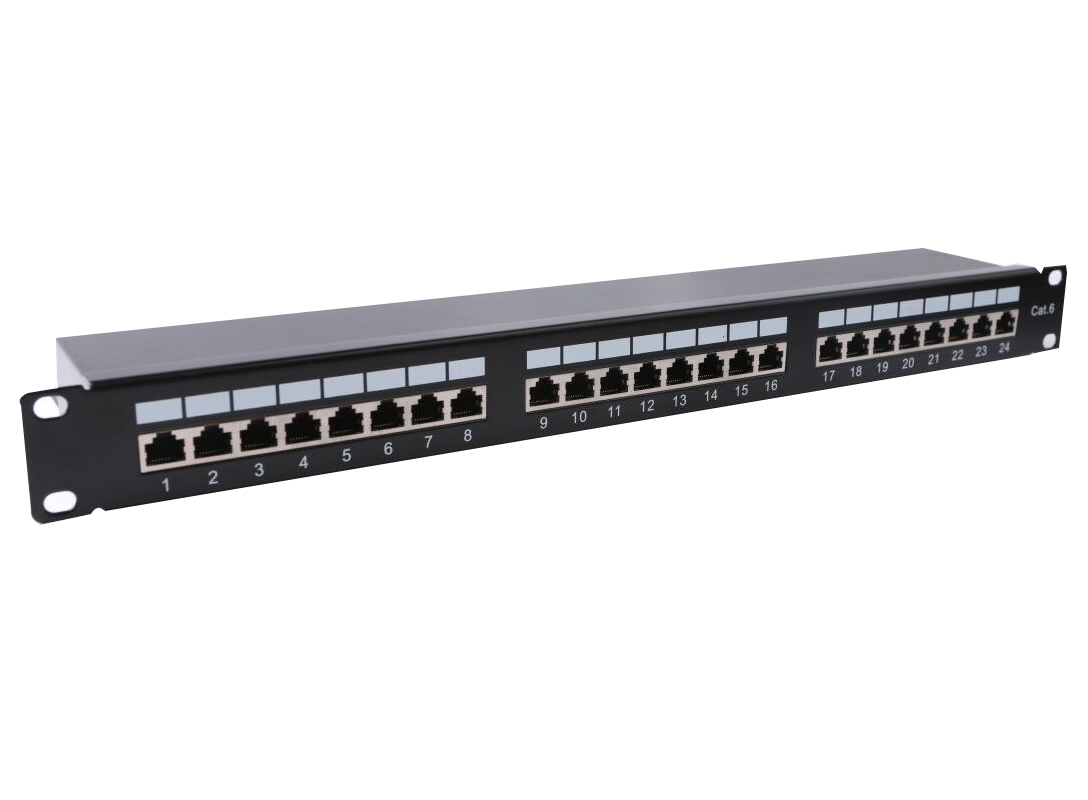

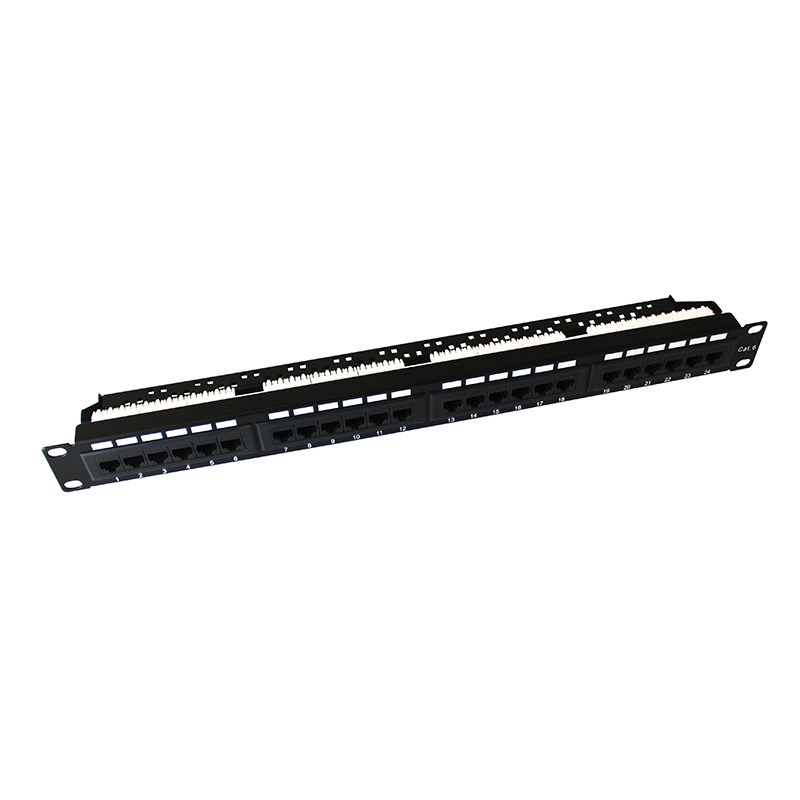

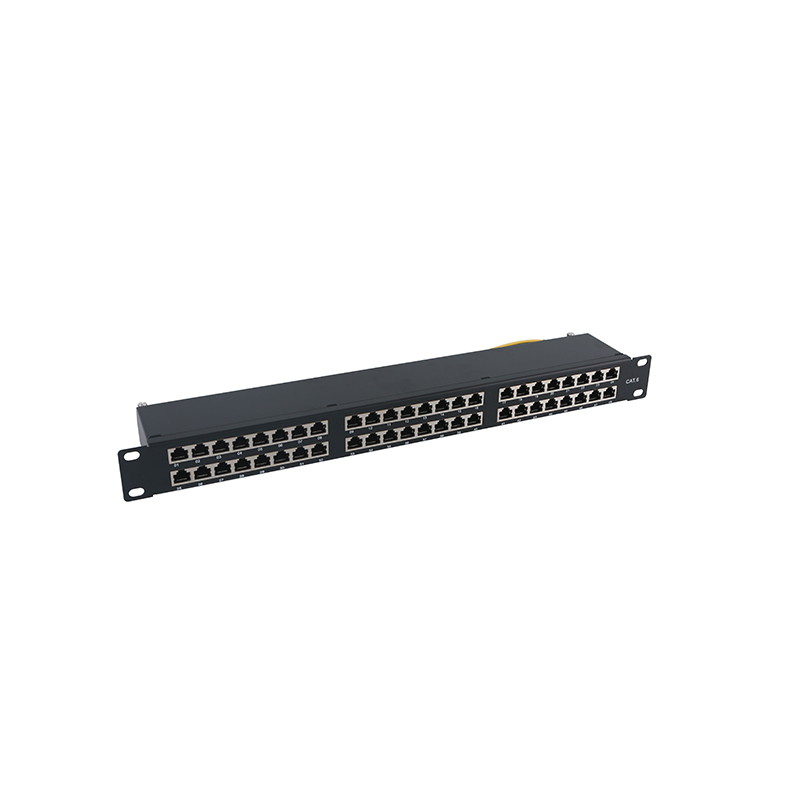

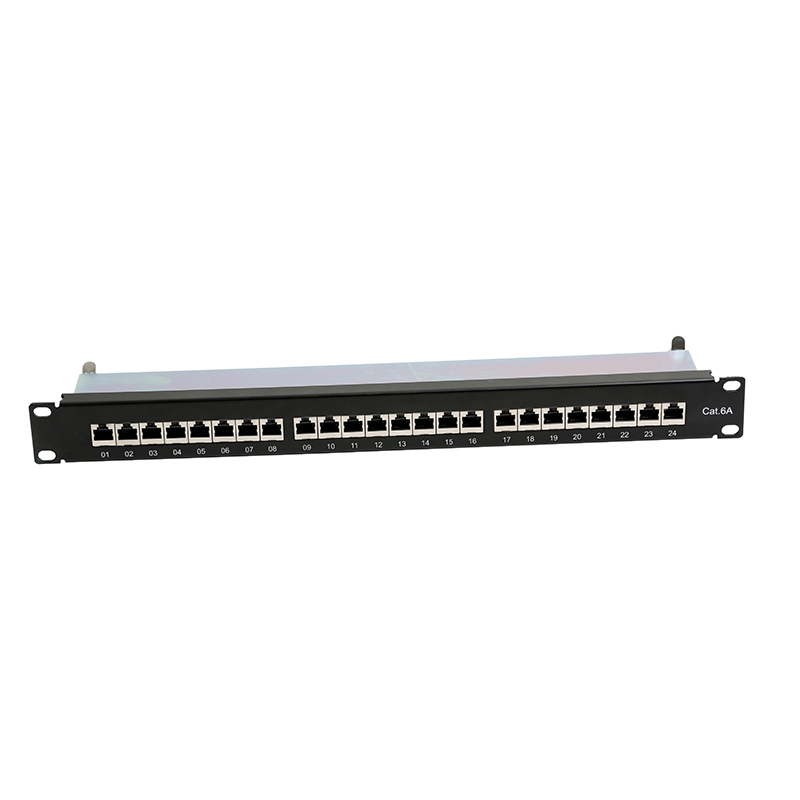

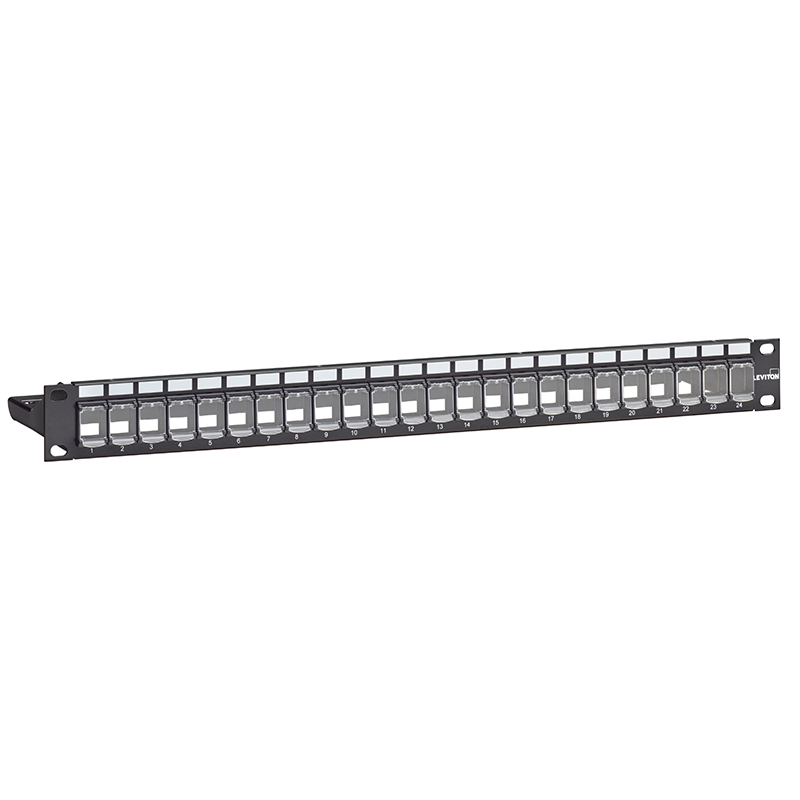

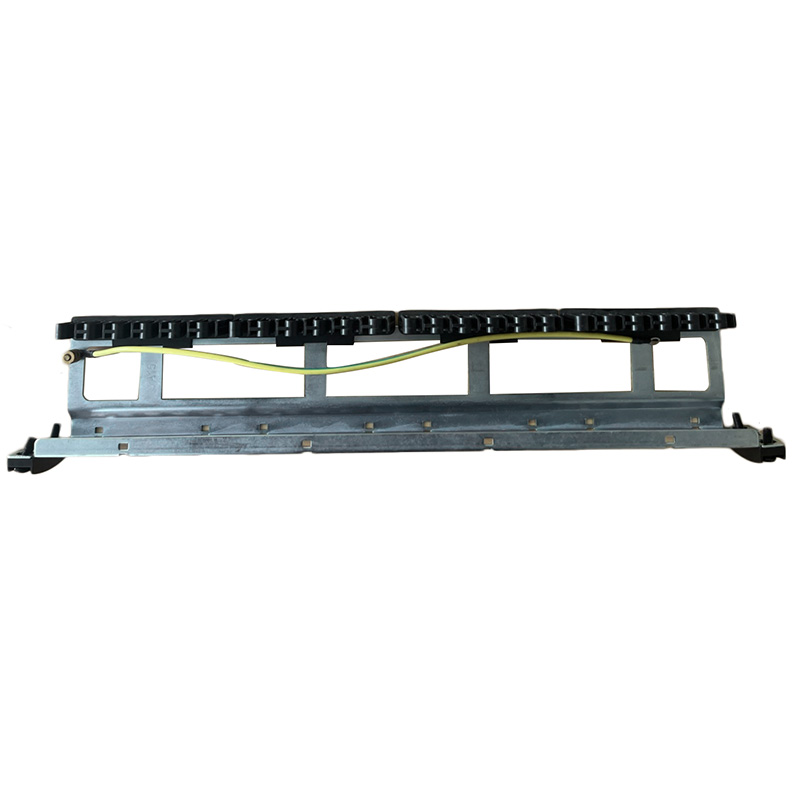

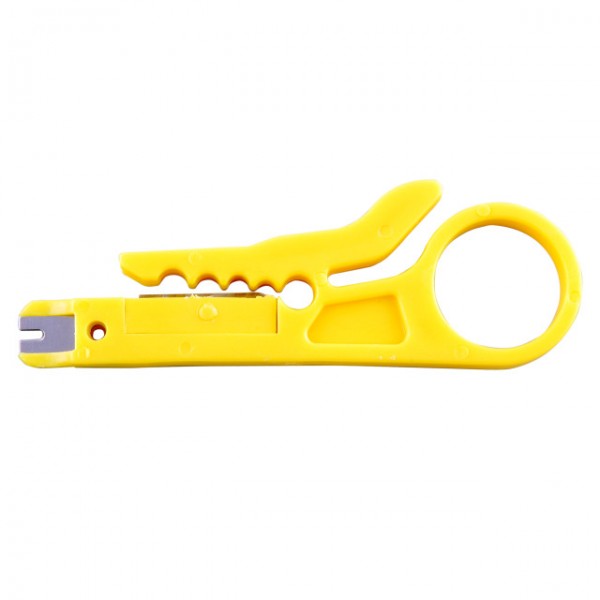

• Panneau équipé : panneau avec connecteurs IDC intégrés en usine, câblés selon le code couleur TIA/EIA 568 A/B. Disponibles en CAT6 UTP (AWG 22-24), CAT6 FTP, CAT6 STP et CAT6A STP, en 24 ou 48 ports sur 1U. Certains modèles incluent un guide-câbles et des étiquettes. LEVITON, 3M et HSD proposent des variantes avec systèmes de fixation rapide ou volets de protection.

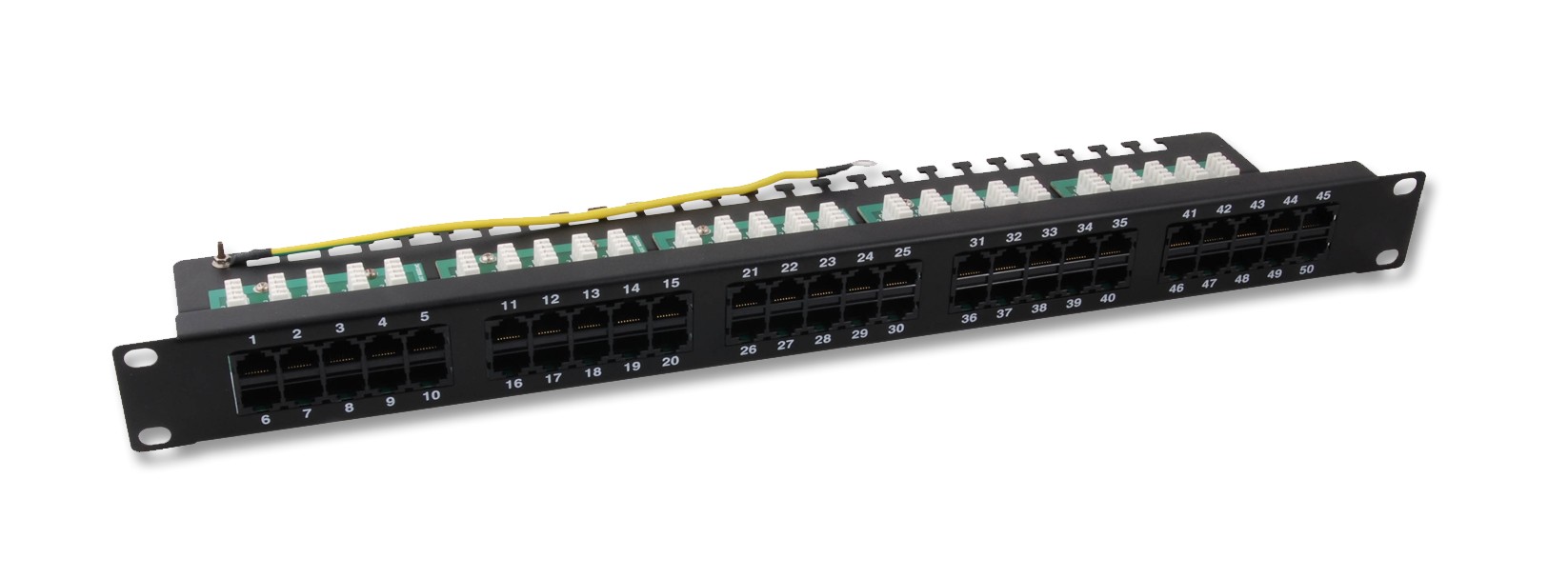

• Panneau téléphonique équipé : panneau spécialisé pour le raccordement de la téléphonie analogique ou ISDN, câblage de type 3-6/4-5 ou 36-45, catégorie 3, en 25, 50 ou 56 ports. Les connecteurs arrière sont de type CAD 110 ou Krone. Disponible chez UPTEC, 3M et HSD.

Comment choisir son panneau de brassage ?

• Catégorie : aligner la catégorie du panneau avec celle du câblage et des connecteurs d'extrémité. Un panneau CAT6 suffit pour du Gigabit ; CAT6A est requis pour du 10 Gigabit ou pour les installations certifiées canal.
• Blindage : choisir UTP pour les environnements standards, FTP ou STP si le câblage de distribution est lui-même blindé (nécessité d'une continuité de blindage sur tout le lien).
• Format nu vs équipé : les panneaux Keystone nus offrent plus de flexibilité (ajout progressif de ports, mixité des médias) ; les panneaux équipés sont plus rapides à installer et conviennent aux déploiements homogènes de grande série.
• Densité de ports : 24 ports en 1U est la configuration standard ; 48 ports en 1U maximise la densité en baie et est recommandé dans les datacenters ou salles de brassage à forte occupation.
• Accessoires : vérifier l'inclusion d'un support câble arrière (décharge de traction), de jeux d'étiquettes et d'un guide-câbles avant, qui facilitent la gestion du brassage.
• Compatibilité marque : pour les installations certifiées, la cohérence de marque entre panneau, connecteurs et câble peut être exigée par le cahier des charges.

Questions fréquentes

Quelle est la différence entre un panneau nu Keystone et un panneau équipé ?

Un panneau nu accepte des modules Keystone indépendants à clipper sur site, ce qui permet de choisir catégorie et blindage port par port. Un panneau équipé dispose de connecteurs IDC intégrés en usine, il est prêt à l'emploi mais ne permet pas de changer les connecteurs individuellement.

Peut-on mélanger des connecteurs de différentes marques dans un panneau Keystone ?

Le format Keystone est standardisé, mais les dimensions de verrouillage peuvent varier légèrement entre fabricants. Certains châssis Keystone acceptent des modules tiers, d'autres sont conçus pour un système fermé. Vérifier la compatibilité déclarée par le fabricant du panneau avant de mélanger des marques.

Un panneau de brassage CAT6 peut-il être utilisé avec un câblage CAT6A ?

Mécaniquement oui, mais les performances globales du lien seront limitées à la catégorie 6. Pour certifier un canal CAT6A, tous les composants (câble, connecteurs, panneau) doivent être de catégorie 6A.

Combien d'unités U occupe un panneau 24 ports standard ?

La grande majorité des panneaux 24 ports occupent 1U (44,45 mm de hauteur). Les panneaux 48 ports peuvent tenir en 1U (haute densité) ou en 2U selon le modèle. Vérifier la hauteur dans la fiche produit.

Les panneaux téléphoniques sont-ils compatibles avec la VoIP ?

Les panneaux téléphoniques CAT3 sont conçus pour la téléphonie analogique et ISDN sur câble cuivre. Pour une infrastructure VoIP sur réseau IP, les postes téléphoniques IP se raccordent via des prises RJ45 CAT6 comme tout équipement réseau, et non via des panneaux téléphoniques CAT3.
