TEST ET MESURE

Test et mesure : instruments pour réseaux télécom et fibre optique

La qualification et la maintenance des réseaux exigent des instruments adaptés à chaque support et à chaque type de mesure. La catégorie Test et mesure rassemble des appareils de terrain destinés à la caractérisation des liaisons fibre optique, au diagnostic des accès cuivre, à la certification des câblages structurés et au contrôle des installations électriques. Les 131 références disponibles couvrent aussi bien les appareils principaux que les accessoires indispensables à leur mise en œuvre.

Les familles de test et mesure

• Mesure fibre optique : photomètres, localisateurs visuels de défaut (VFL), OTDR (réflectomètres optiques dans le domaine temporel), bobines amorces pour éliminer la zone morte de mesure — pour les fibres monomode (OS1/OS2, G.652, G.657) et multimode (OM3, OM4).

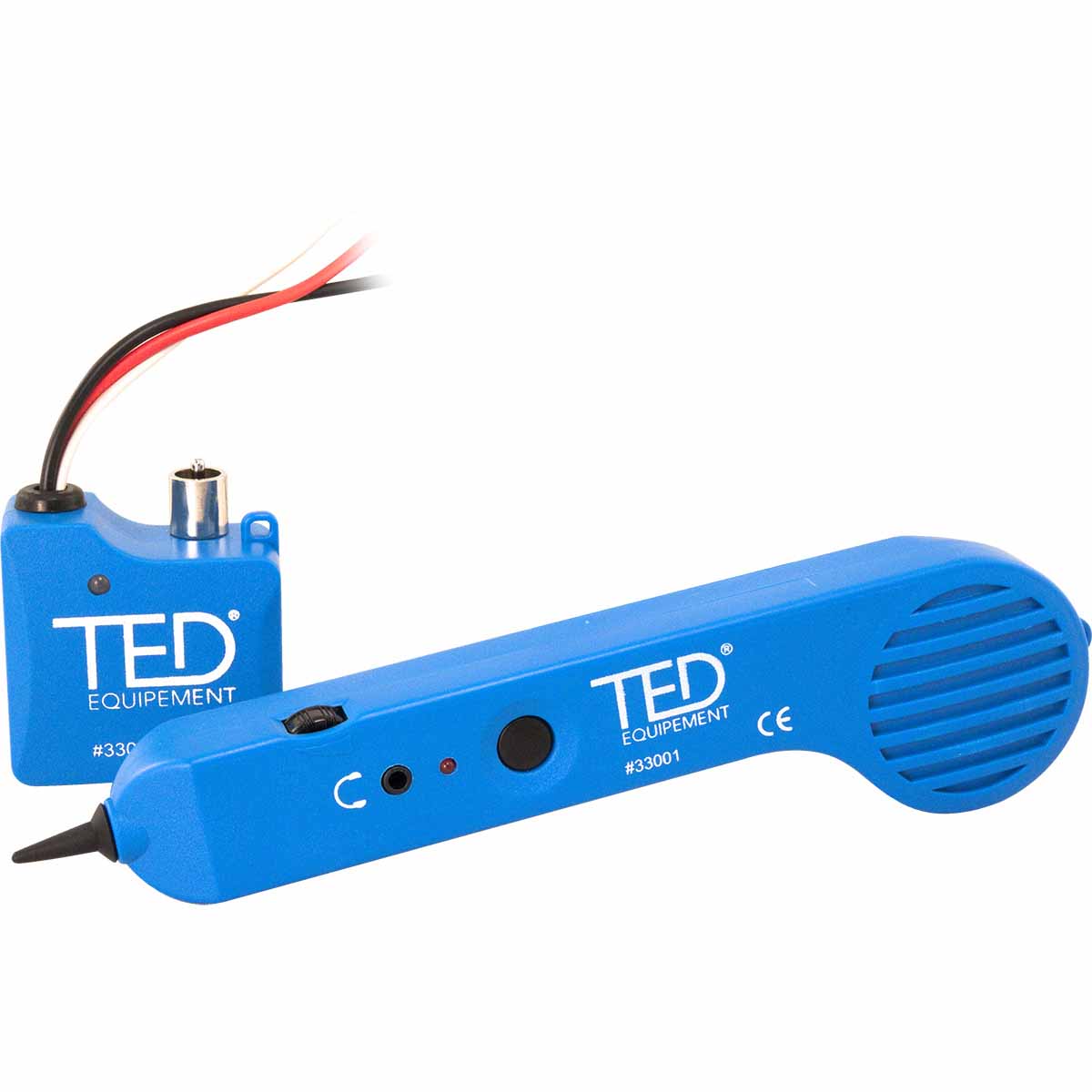

• Mesure cuivre xDSL : appareils de test des boucles téléphoniques et accès xDSL, combinés d'essai analogiques pour la qualification et la maintenance des lignes cuivre.
• Test et certification réseaux locaux : testeurs de câblage RJ45 et RJ11, outils de certification pour câblage structuré Cat 6 à Cat 8, permettant de vérifier continuité, ordre de paires et intégrité du lien.
• Testeurs et contrôleurs électriques : vérificateurs d'absence de tension (VAT), multimètres, testeurs de continuité — instruments de sécurité pour les interventions sur installations électriques.
• Test et installation d'antenne : instruments dédiés à la mesure de signal et à l'installation d'antennes de réception ou de diffusion.

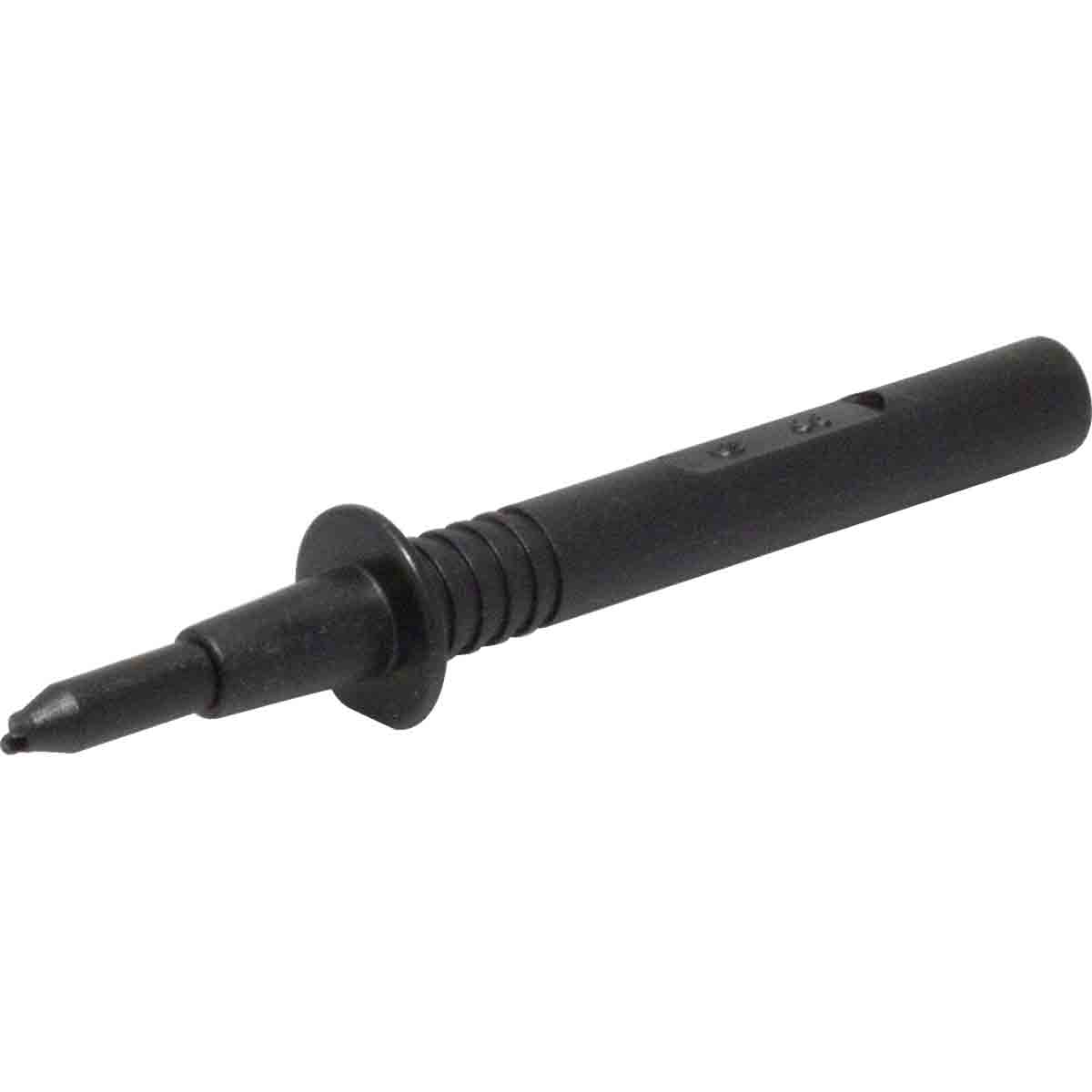

• Accessoires de mesure : cordons bananes, cordons RJ45/fiches bananes pour accès xDSL, bobines amorces monomode et multimode, sacoches de transport pour instruments EXFO et compatibles.

Comment choisir son instrument de test et mesure ?

Le choix de l'appareil dépend du support à tester, de la nature de la mesure et du niveau de précision requis.

Pour la fibre optique

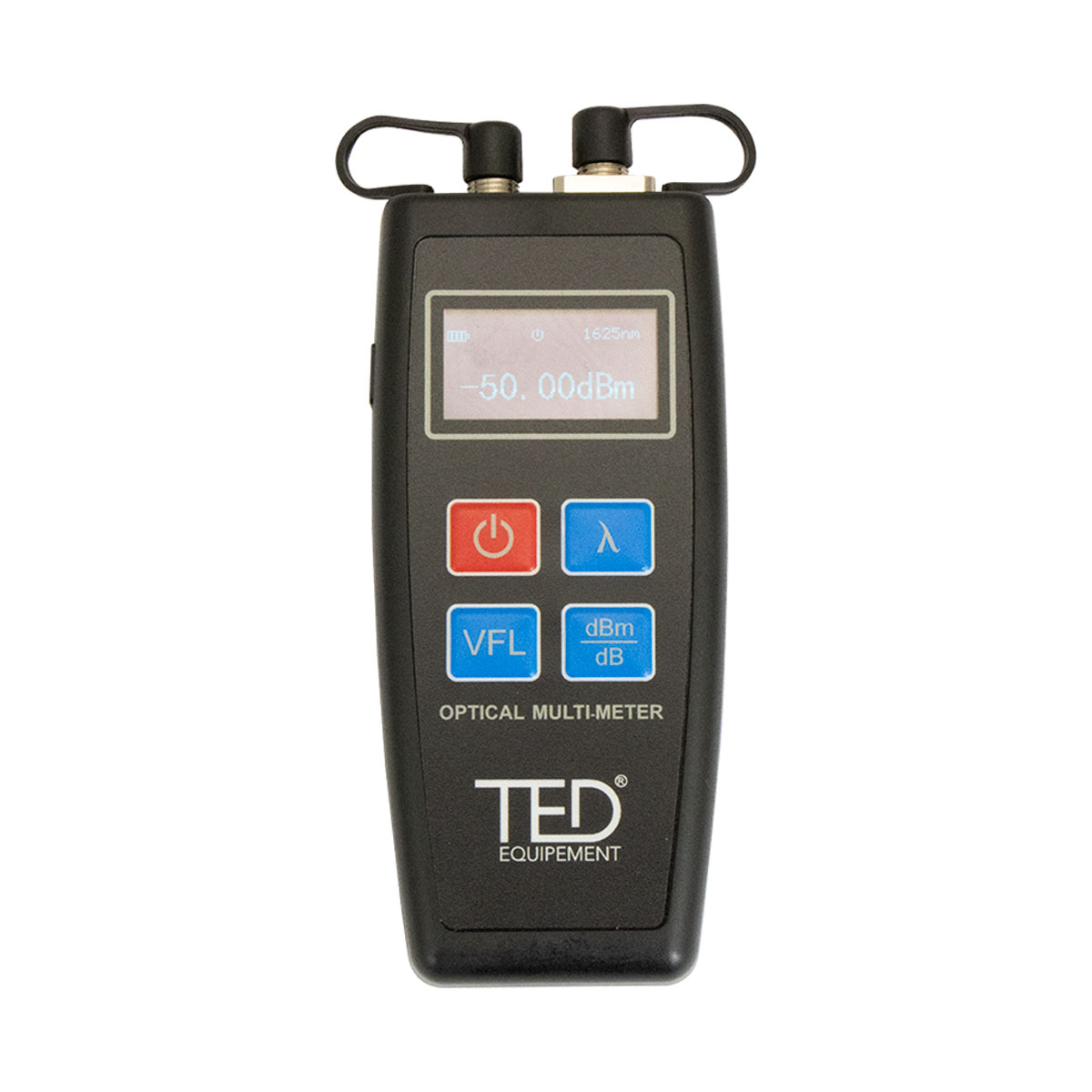

• Le photomètre suffit pour une mesure de perte par injection de lumière : il mesure la puissance optique reçue en dBm et permet de calculer l'affaiblissement d'un lien.
• Le VFL (Visual Fault Locator) émet une lumière rouge visible pour localiser les ruptures ou courbures excessives sur de courtes distances.
• L'OTDR est nécessaire pour caractériser précisément chaque événement sur la liaison (connecteurs, épissures, cassures), mesurer leur distance et leur perte. Le choix du modèle dépend des plages de longueur d'onde supportées (850/1 300 nm pour le multimode, 1 310/1 550 nm pour le monomode) et de la dynamique (exprimée en dB).

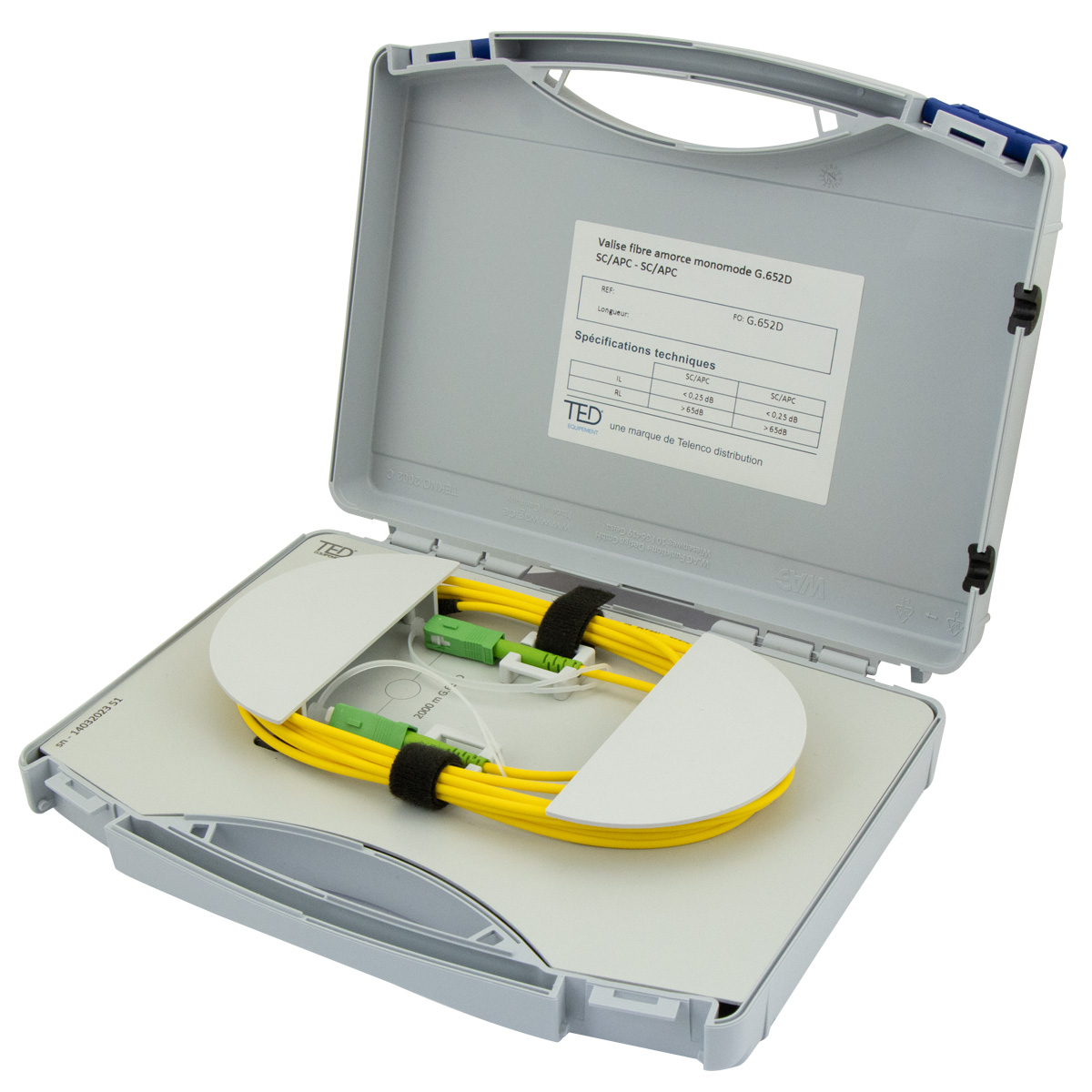

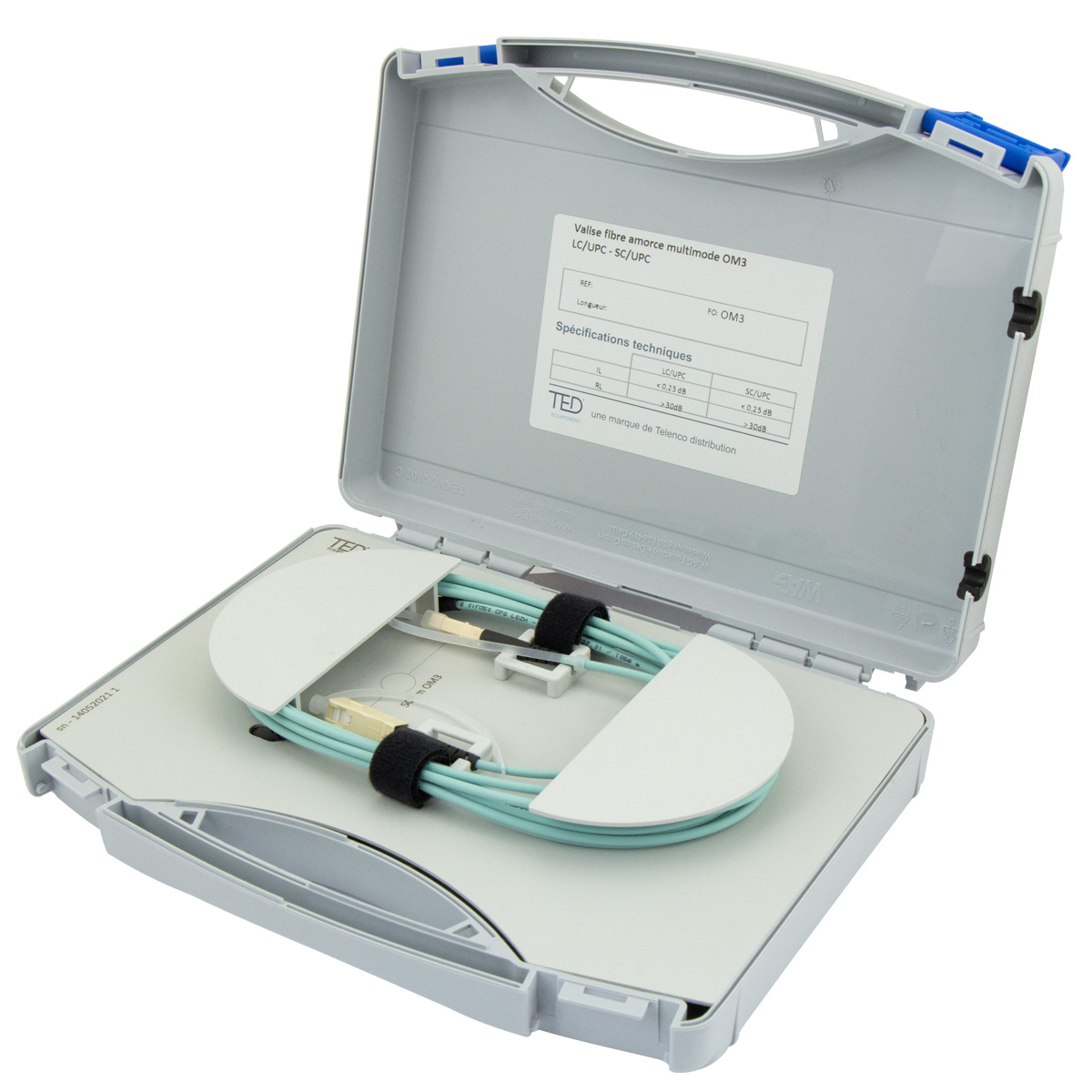

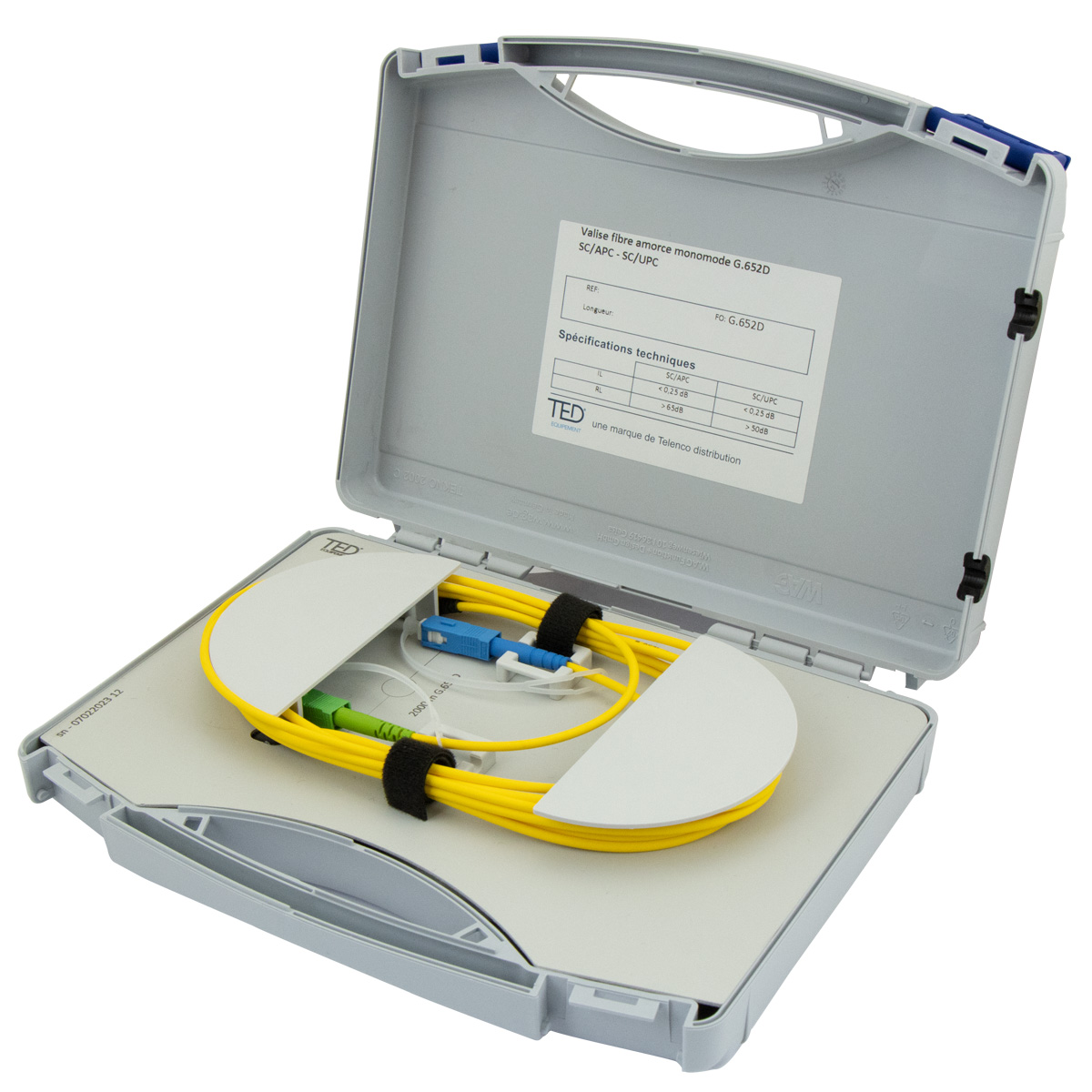

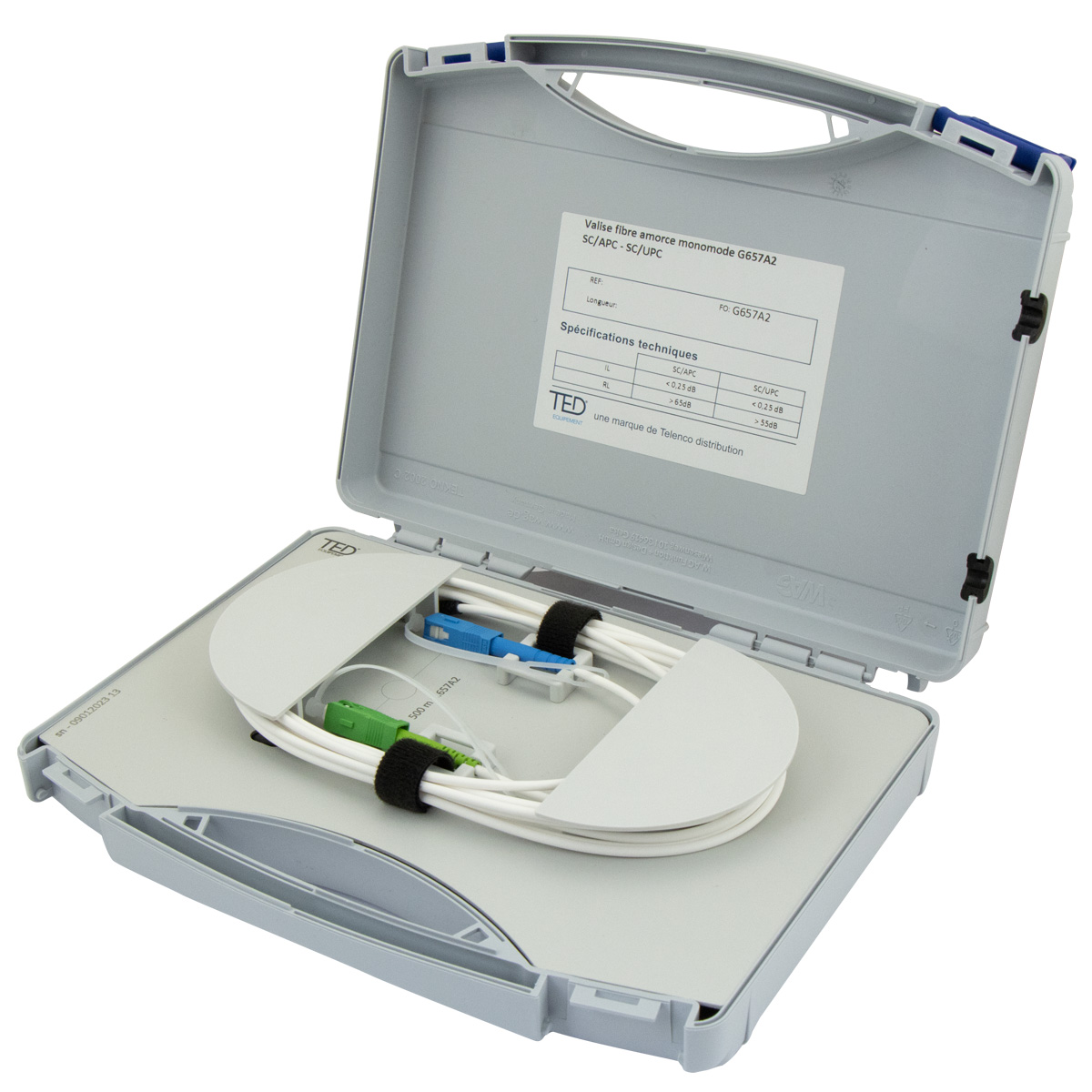

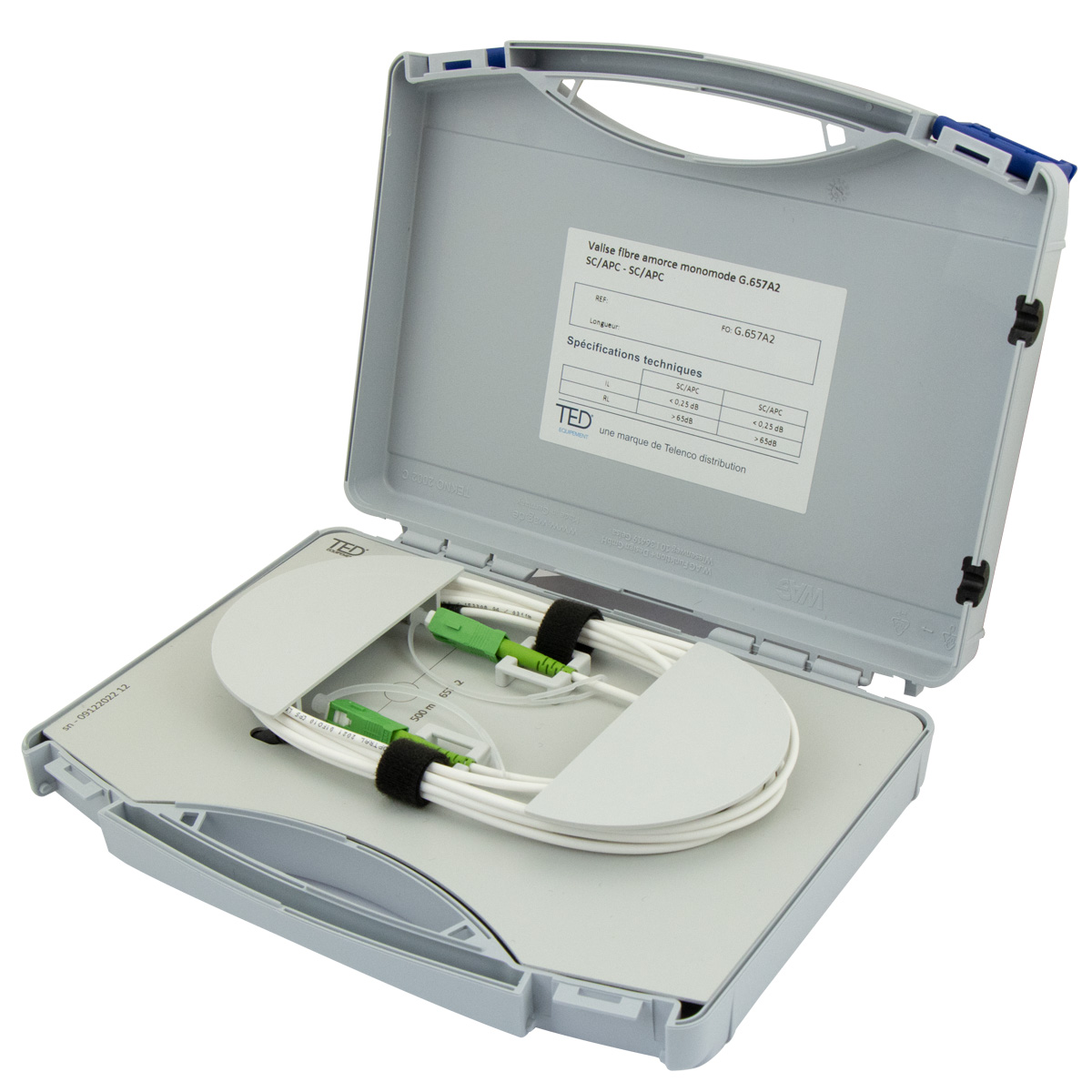

• Les bobines amorces sont indispensables pour l'OTDR : elles permettent de sortir de la zone morte et de mesurer le premier connecteur de la liaison. La longueur (150 m à 1 000 m) et le type de connecteur (SC/UPC, SC/APC, ST…) doivent correspondre à l'installation.

Pour le cuivre et les réseaux locaux

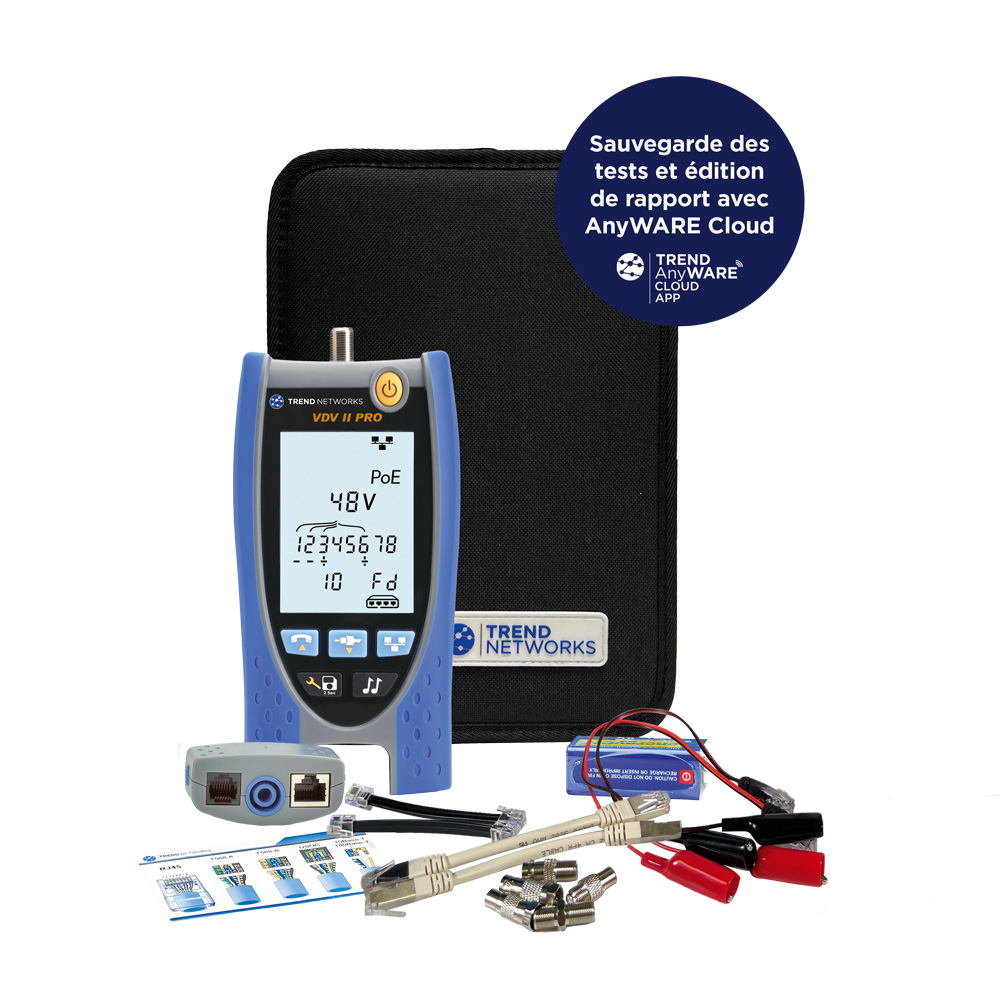

• Les testeurs de câblage simples vérifient la continuité et l'ordre de câblage des prises RJ45 et RJ11 — suffisants pour une validation rapide post-installation.
• Pour une certification conforme aux exigences de classe (D, E, EA…), un appareil de certification dédié est requis, capable de mesurer les paramètres de transmission (NEXT, atténuation, délai…).
• Les cordons de mesure (RJ45/bananes) permettent de connecter un appareil de mesure aux bornes d'un équipement d'accès xDSL ou d'un testeur de boucle.

Pour les installations électriques

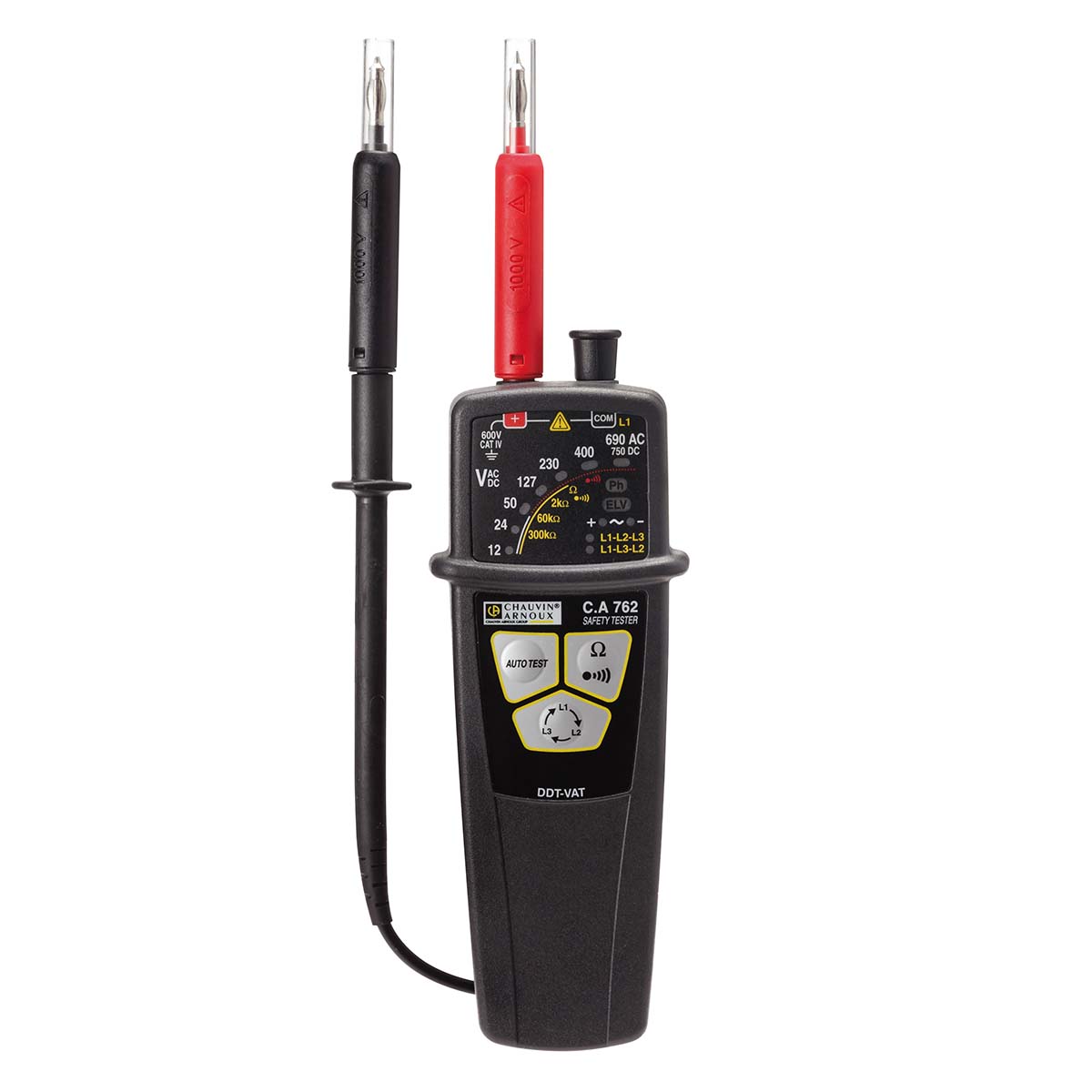

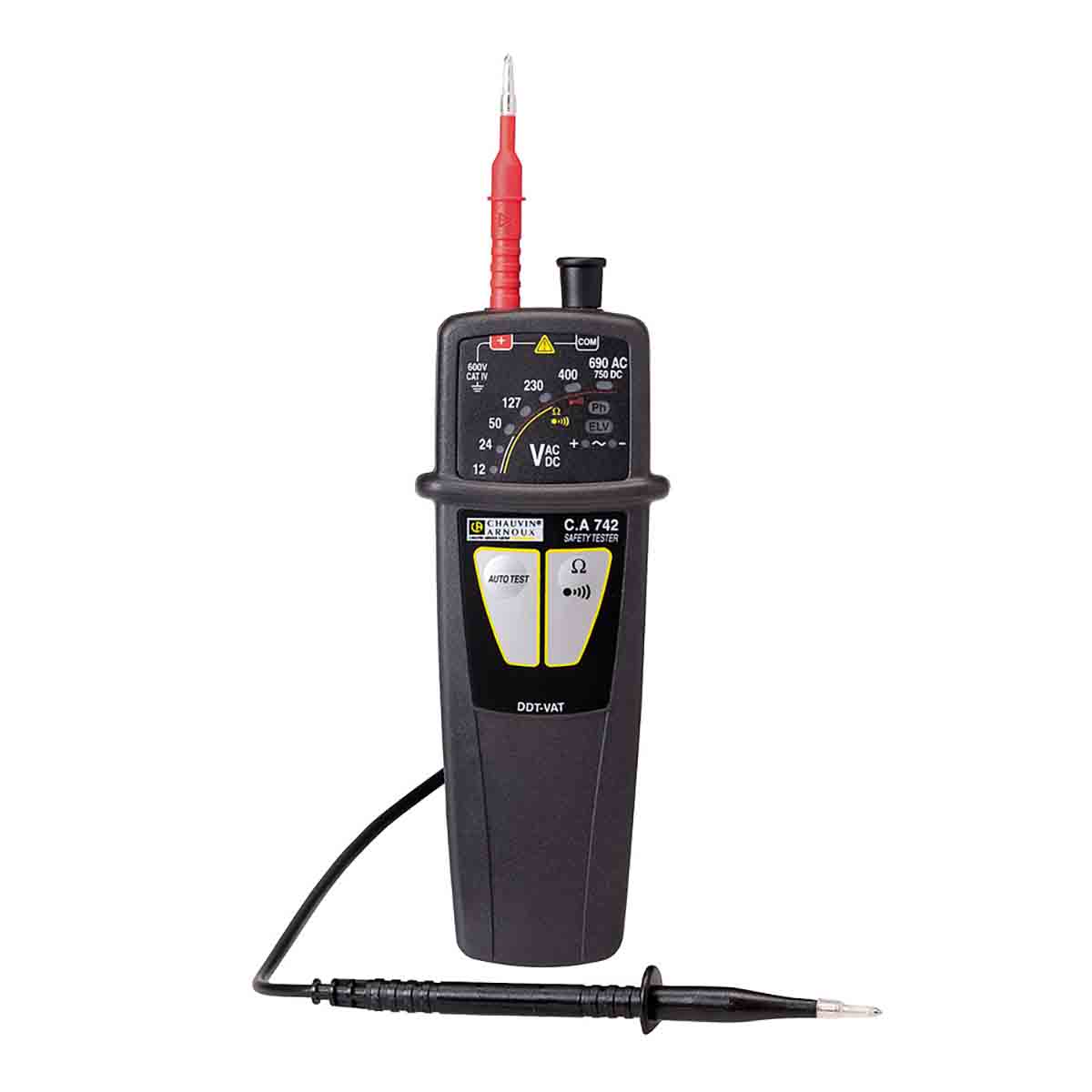

• Le vérificateur d'absence de tension (VAT) est l'outil réglementaire pour s'assurer qu'une installation est hors tension avant toute intervention. La catégorie de surtension (CAT II, III ou IV) doit être adaptée au type de réseau concerné.
• Le testeur de continuité vérifie l'intégrité des liaisons de protection et des conducteurs.

Questions fréquentes

Quelle différence entre un photomètre et un OTDR ?

Un photomètre mesure la puissance optique en sortie d'un lien et, combiné à une source, permet de calculer l'affaiblissement global. L'OTDR analyse la fibre de manière réflectométrique : il envoie des impulsions et mesure les réflexions pour localiser chaque événement (connecteur, épissure, rupture) avec sa distance et sa contribution aux pertes. L'OTDR est plus complet mais aussi plus coûteux et nécessite une bobine amorce pour mesurer les premiers mètres.

Qu'est-ce qu'une bobine amorce et pourquoi est-elle nécessaire ?

Après l'émission d'une impulsion, l'OTDR est aveugle pendant un court instant : c'est la zone morte. La bobine amorce est un câble de référence intercalé entre l'OTDR et la liaison à mesurer ; elle permet à l'appareil de sortir de sa zone morte avant d'atteindre le premier connecteur à caractériser. Sa longueur doit être supérieure à la zone morte de l'OTDR utilisé.

Les testeurs de câblage RJ45 permettent-ils de certifier le câblage Cat 6A ?

Les testeurs simples à LED vérifient uniquement la continuité et l'ordre de câblage, sans mesurer les paramètres de transmission. La certification Cat 6A requiert un appareil de certification dédié capable de mesurer l'ensemble des paramètres définis par les standards de câblage (atténuation, NEXT, ELFEXT, délai de propagation…).

Un VFL peut-il remplacer un OTDR pour localiser une coupure ?

Le VFL localise visuellement les défauts sur de courtes distances (quelques centaines de mètres en général) et convient pour des câbles accessibles et peu enterrés. L'OTDR fonctionne sur plusieurs kilomètres, fournit des distances précises et peut détecter des événements non visibles. Les deux outils sont complémentaires.

Le vérificateur d'absence de tension est-il obligatoire avant une intervention électrique ?

La vérification de l'absence de tension fait partie des étapes obligatoires de la consignation électrique pour toute intervention sur une installation susceptible d'être sous tension. Le type d'appareil requis (unipolaire, bipolaire, catégorie CAT) dépend du niveau de tension et du type d'installation concerné.
