CUIVRE : câblage structuré sur paires torsadées

Le câblage cuivre sur paires torsadées reste le standard dominant pour les réseaux locaux d'entreprise, la téléphonie sur IP et les liaisons PoE. La gamme couvre l'intégralité de la chaîne de transmission : du câble en touret posé en chemin de câbles jusqu'au cordon de brassage raccordé en baie, en passant par les connectiques de terrain. Les catégories disponibles vont du Cat5e au Cat6A, avec des options de blindage adaptées aux environnements perturbés.

Les familles de la catégorie CUIVRE

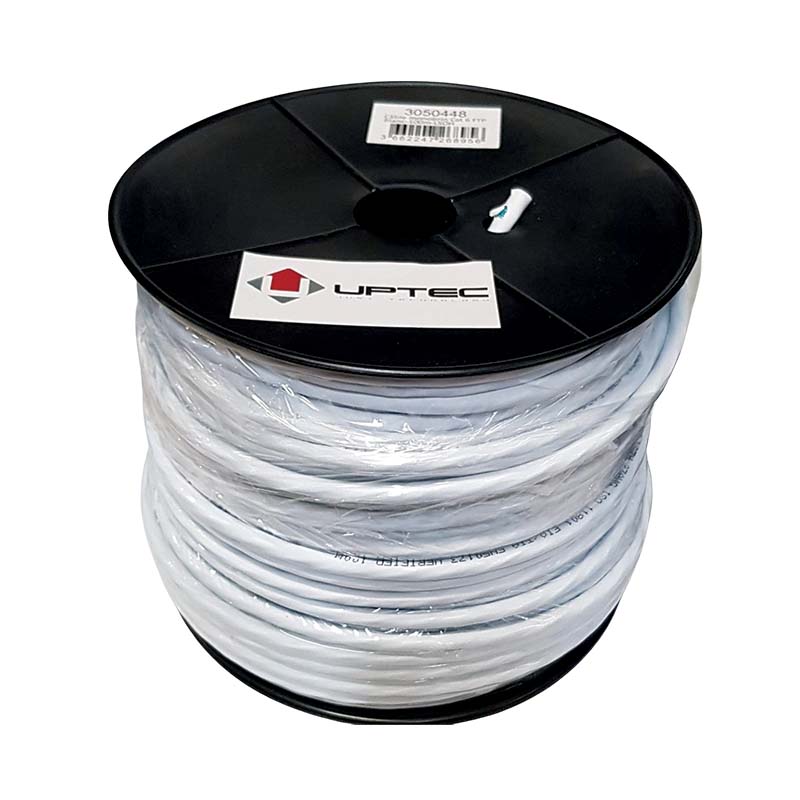

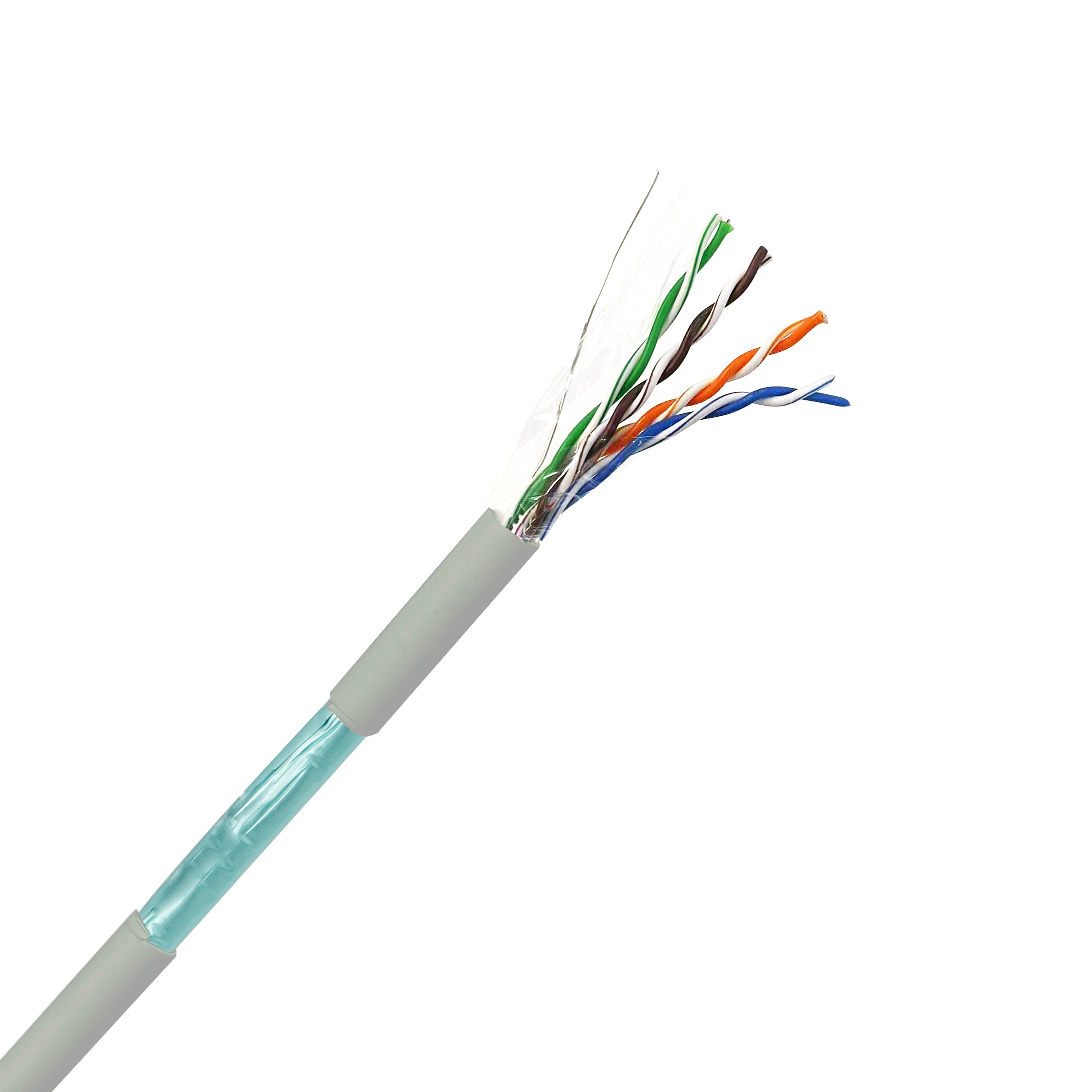

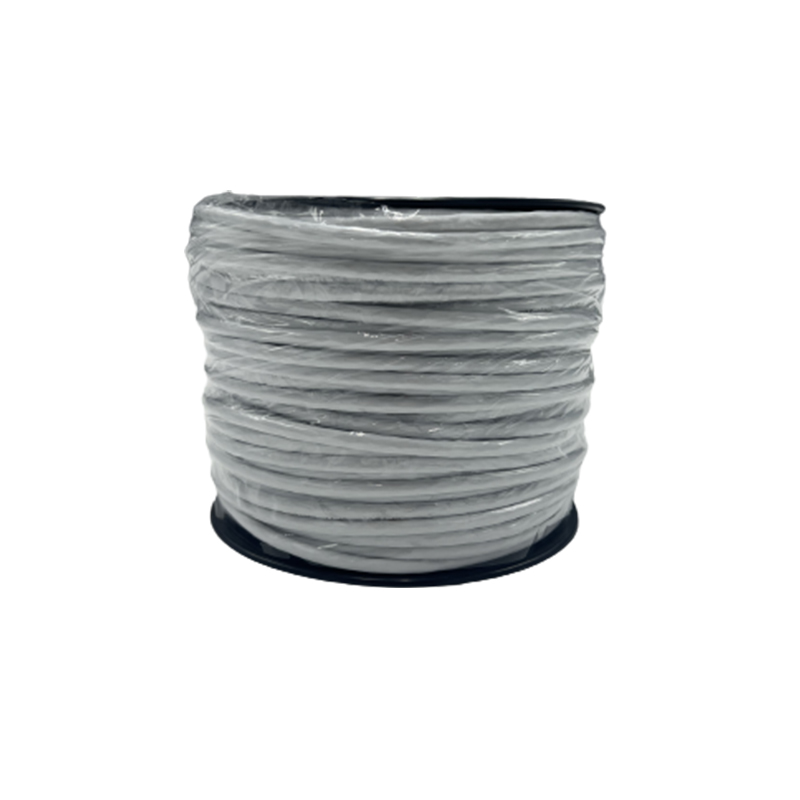

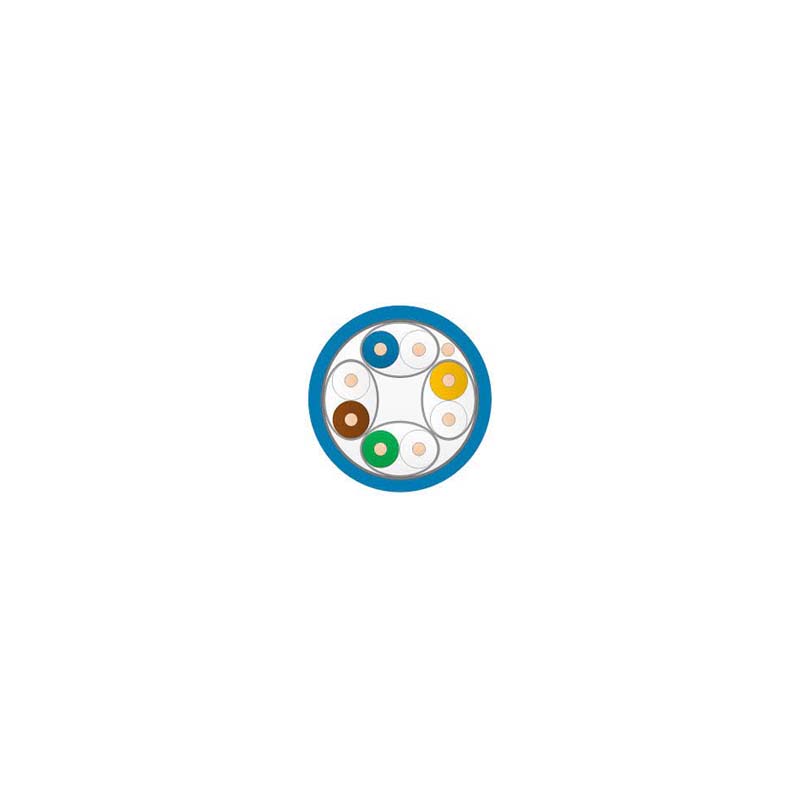

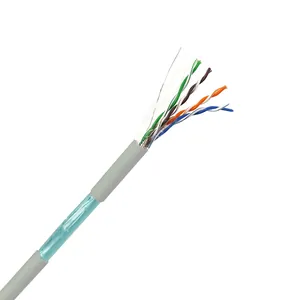

• Câbles : câbles monobrin en touret (305 m, 500 m) Cat6 et Cat6A, disponibles en différentes gaines dont LSZH (Low Smoke Zero Halogen) pour les espaces à occupation humaine. Utilisés pour le câblage permanent entre prises et panneaux de brassage.

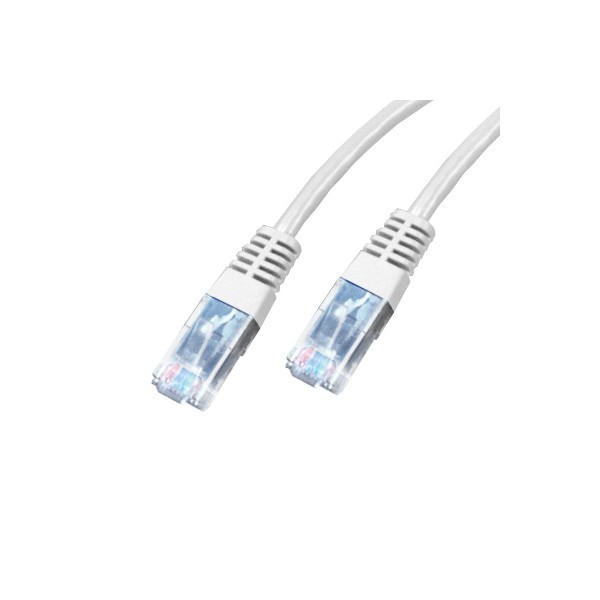

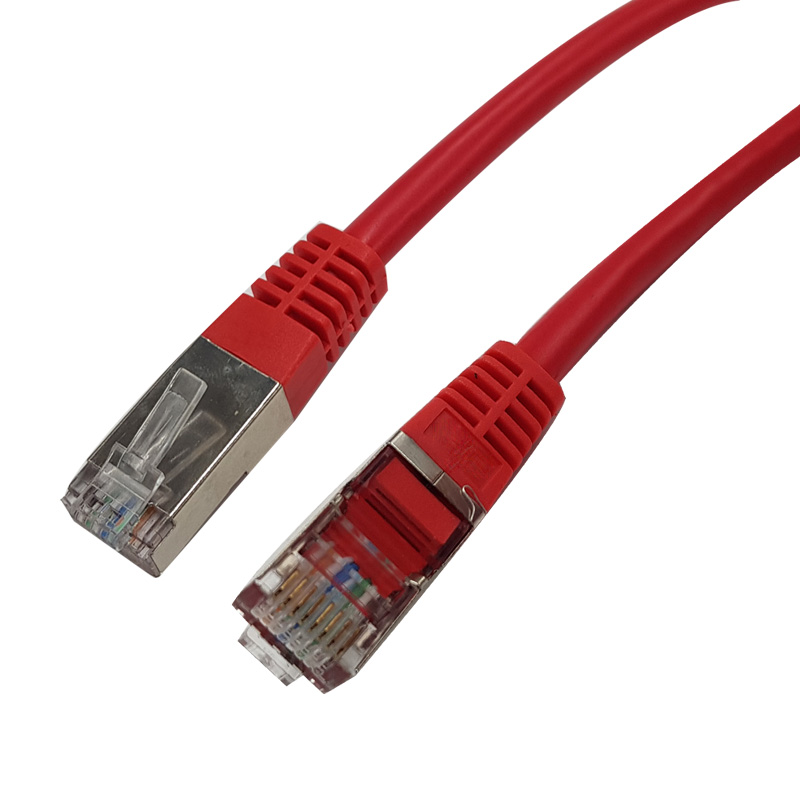

• Cordons RJ45 : jarretières de brassage prêtes à l'emploi, Cat5e à Cat6A, en versions FTP, SSTP ou U/UTP, longueurs de 0,5 m à 100 m, large choix de coloris pour le code couleur en baie. Marques UPTEC et PATCHSEE notamment.

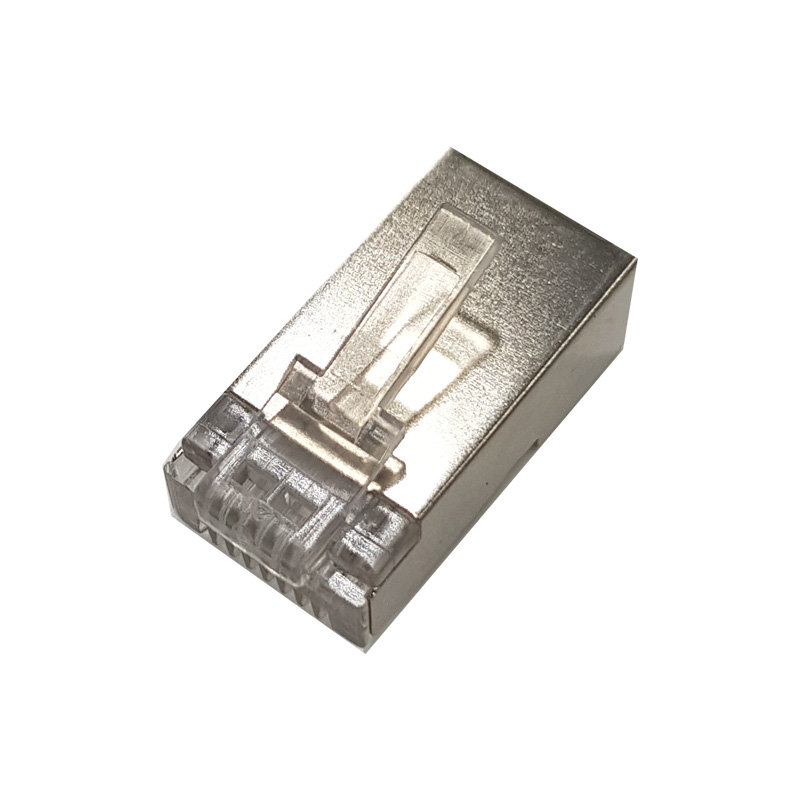

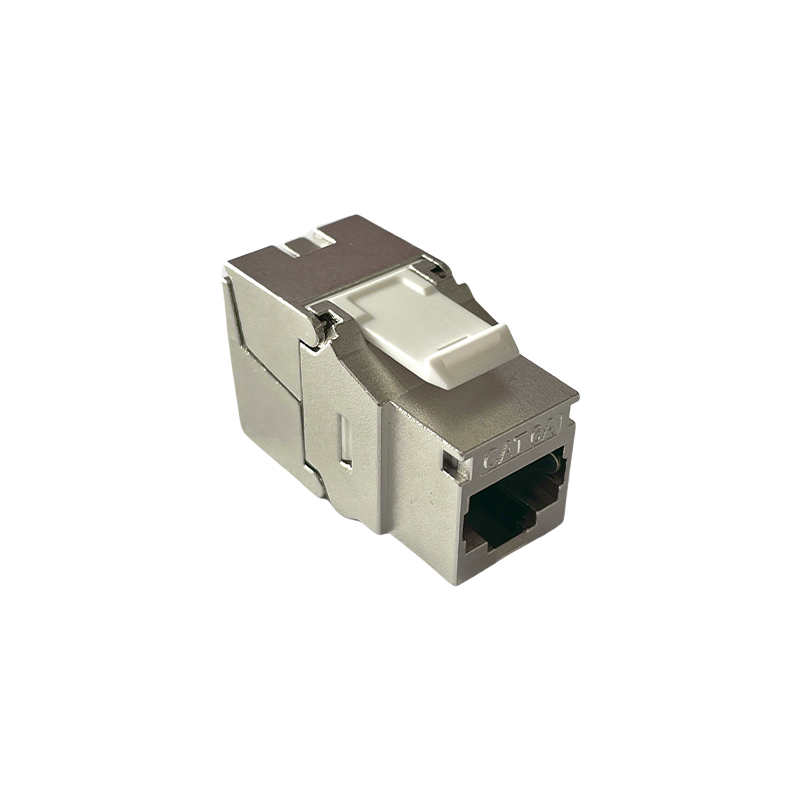

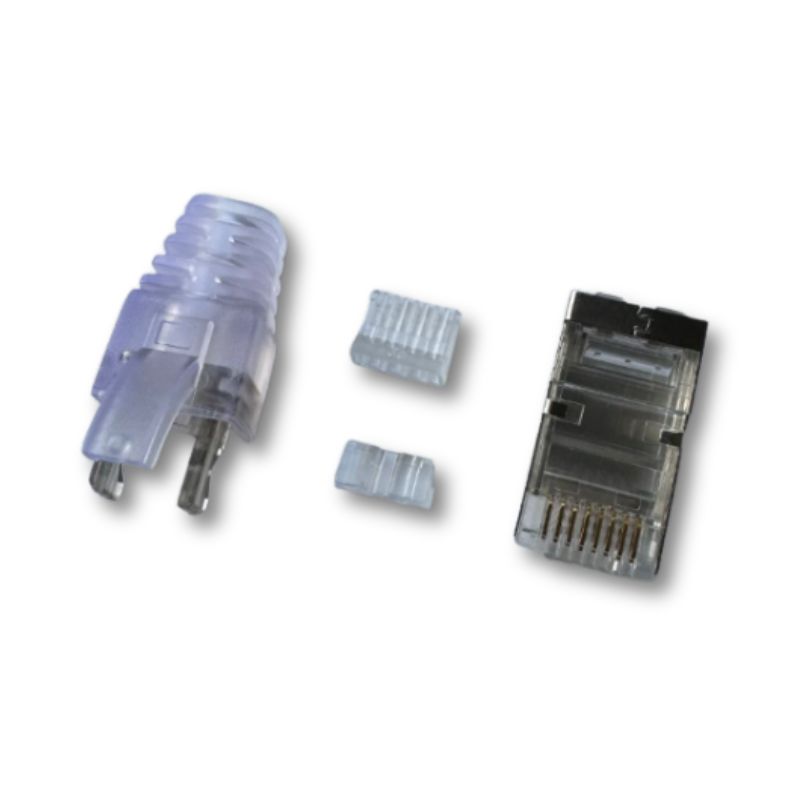

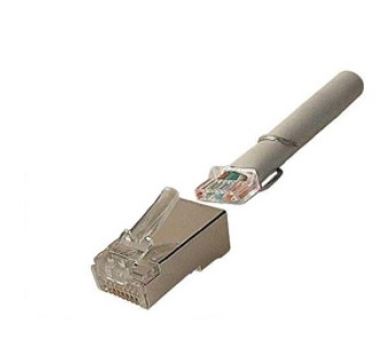

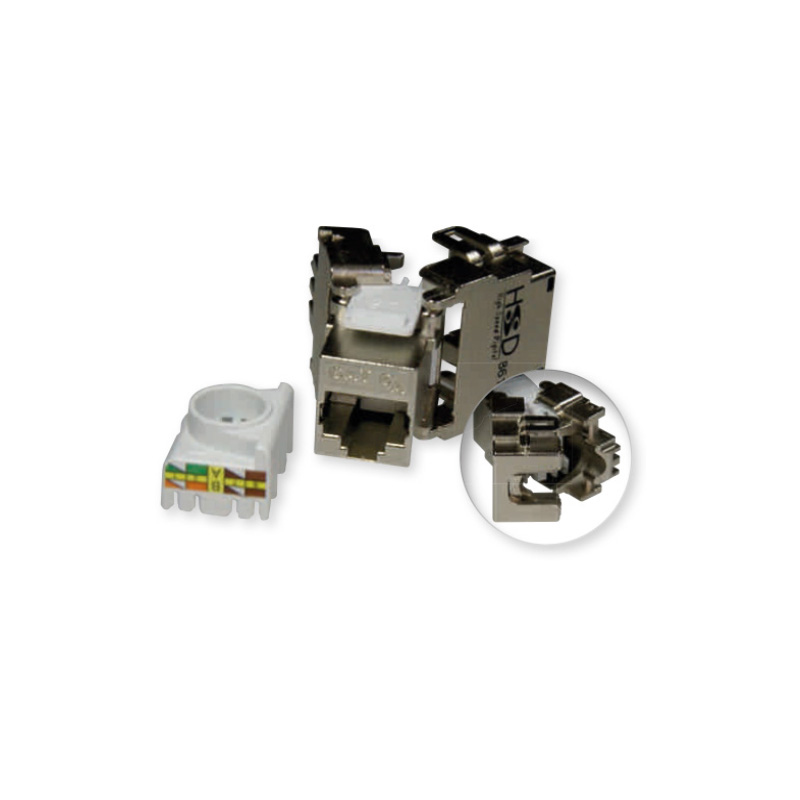

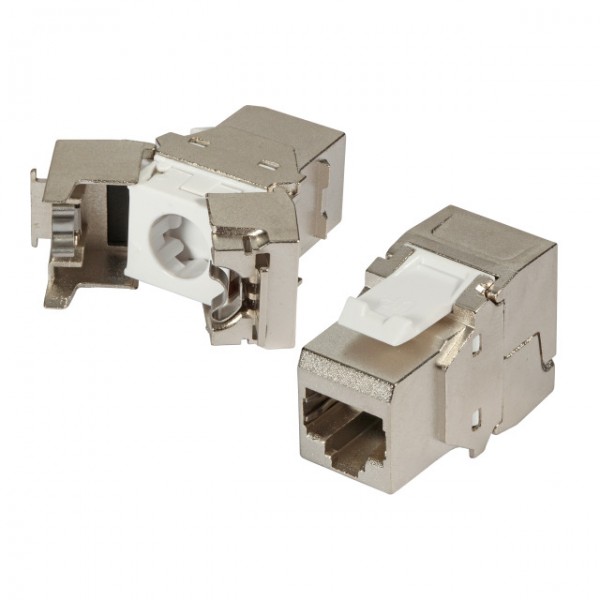

• Connectiques : connecteurs RJ45 à sertir Cat6 et Cat6A (UTP/FTP), modules keystone, panneaux de brassage — pour la réalisation de cordons sur mesure ou la terminaison de câbles de tierces parties.

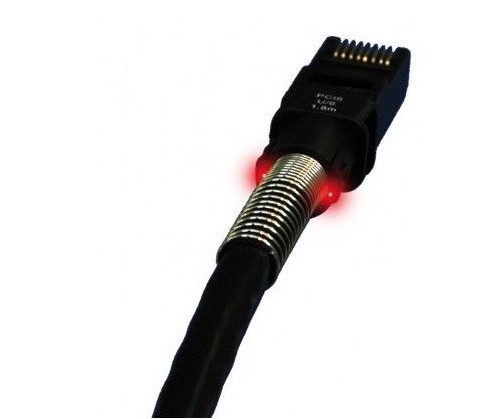

• PATCHSEE : cordons optiques à détection lumineuse permettant de localiser visuellement une connexion active en baie sans outil supplémentaire.

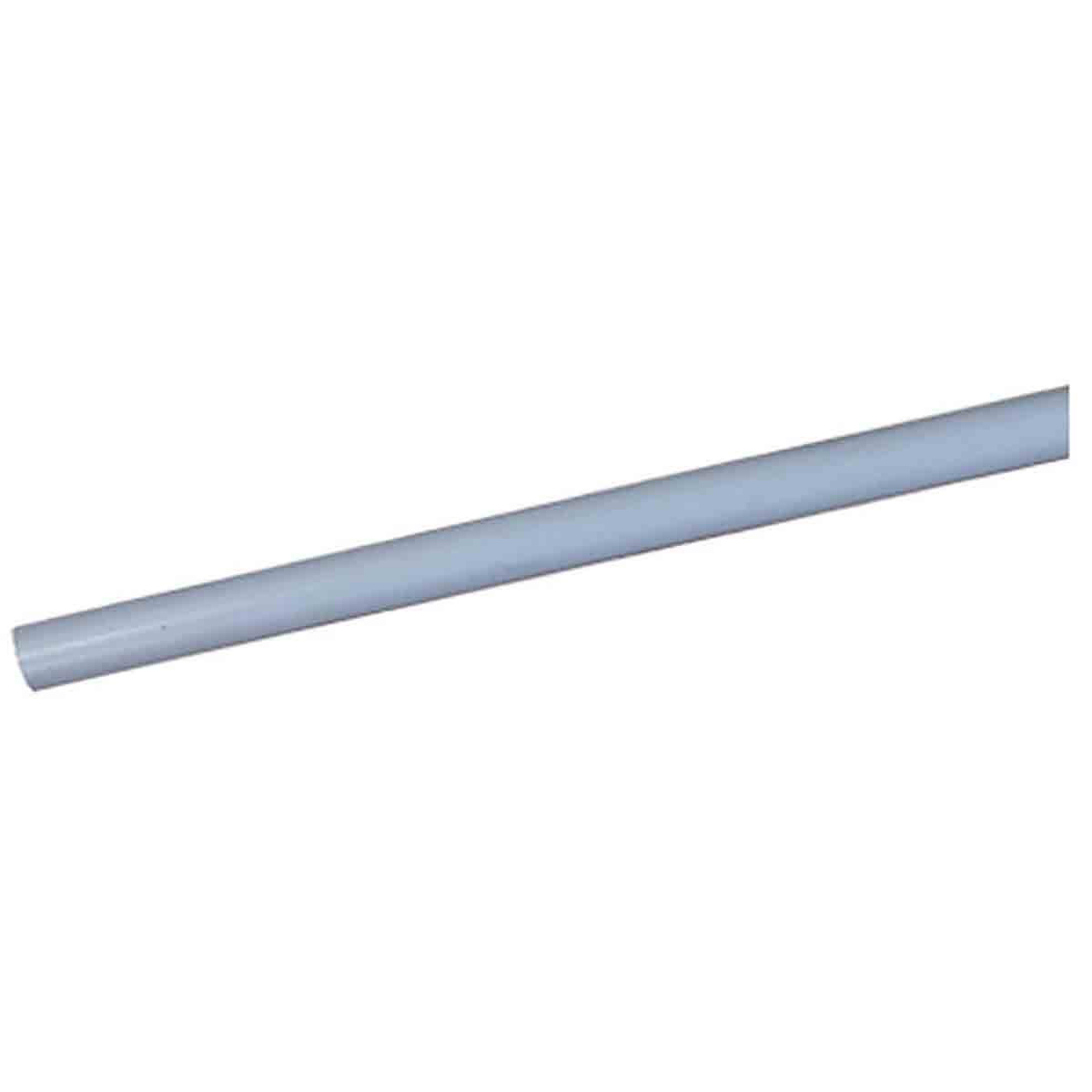

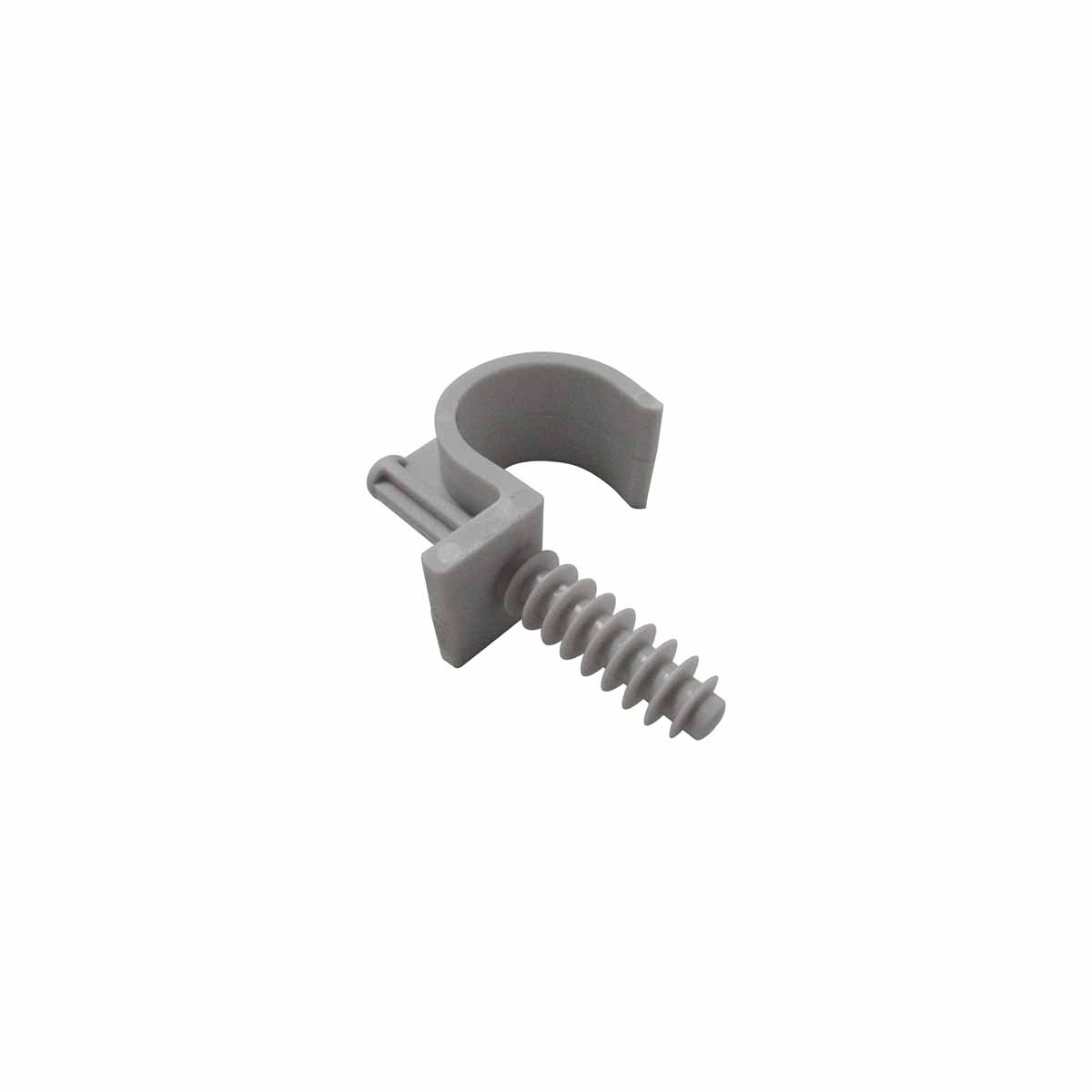

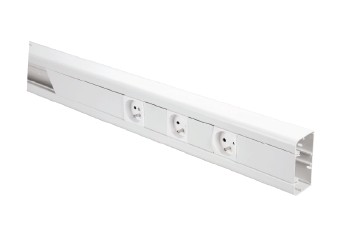

• Cheminements : goulottes, colliers, pendards et accessoires de pose assurant le maintien et la protection mécanique des câbles cuivre.

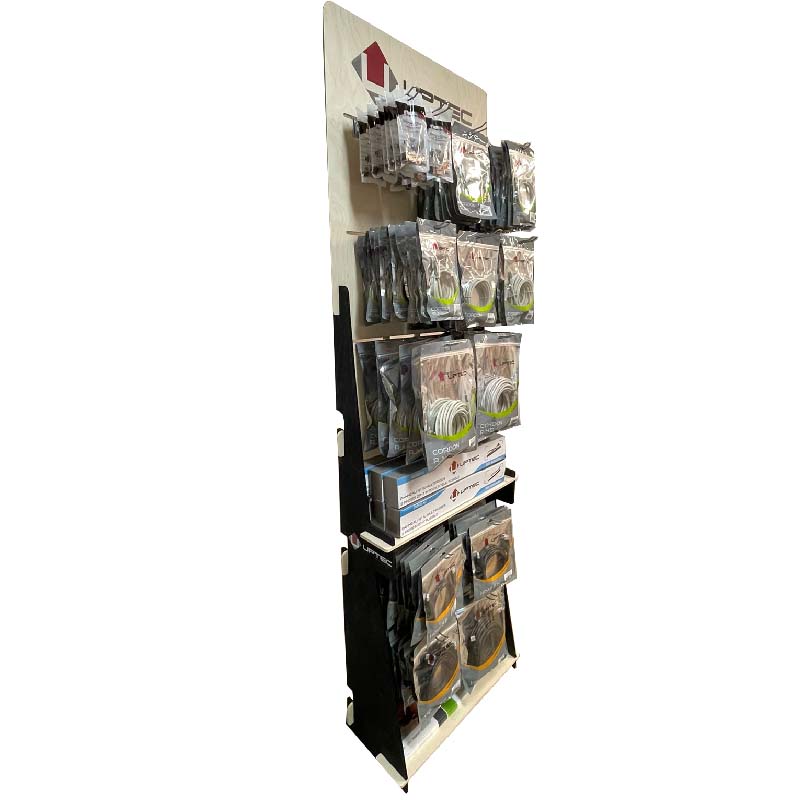

• Présentoir - PLV : solutions de présentation et de mise en avant des produits pour les points de distribution.

Comment choisir un câble ou un cordon cuivre ?

La catégorie conditionne le débit et la bande passante supportés :

• Cat5e : adapté aux réseaux 1 Gbit/s sur des distances jusqu'à 100 m
• Cat6 : bande passante de 250 MHz, performances améliorées en environnement perturbé
• Cat6A : 500 MHz, conçu pour les applications 10 Gbit/s et l'alimentation PoE++ haute puissance

Le type de blindage dépend de l'environnement électromagnétique :

• U/UTP : non blindé, pour les installations tertiaires peu exposées aux perturbations
• FTP / F/FTP : blindage global ou par paire, pour les locaux techniques et environnements industriels
• SSTP / S/FTP : double blindage (feuille + tresse), pour les contextes à forte densité électromagnétique

La gaine conditionne l'usage en sécurité incendie :

• LSZH (ou LSOH) : faibles émissions de fumées et sans halogènes, requis dans les espaces à forte occupation
• PVC : usage général en chemin de câbles fermé

La longueur et le conditionnement : les cordons RJ45 existent de 0,5 m à plusieurs dizaines de mètres ; les câbles en infrastructure se commandent en touret de 305 m ou 500 m, voire au mètre selon les références.

Les connecteurs : privilégier des contacts dorés pour limiter l'oxydation ; pour la réalisation terrain, vérifier la compatibilité entre la catégorie du connecteur et celle du câble.

Questions fréquentes

Quelle différence entre un câble monobrin et un câble multibrins ?

Le câble monobrin (solid) est composé d'un seul conducteur rigide par paire : il est destiné au câblage permanent posé dans les chemins de câbles ou les faux-plafonds. Le câble multibrins (stranded) regroupe plusieurs fils fins pour une meilleure flexibilité : il convient aux cordons de brassage fréquemment manipulés.

Peut-on utiliser un cordon Cat6 sur un port Cat6A ?

La compatibilité descendante est assurée : un cordon Cat6 fonctionnera sur un port Cat6A, mais les performances seront limitées à la catégorie la plus faible du lien. Pour exploiter pleinement le 10 Gbit/s ou le PoE++ en Cat6A, l'ensemble de la liaison — cordon, connecteur et câble — doit être Cat6A.

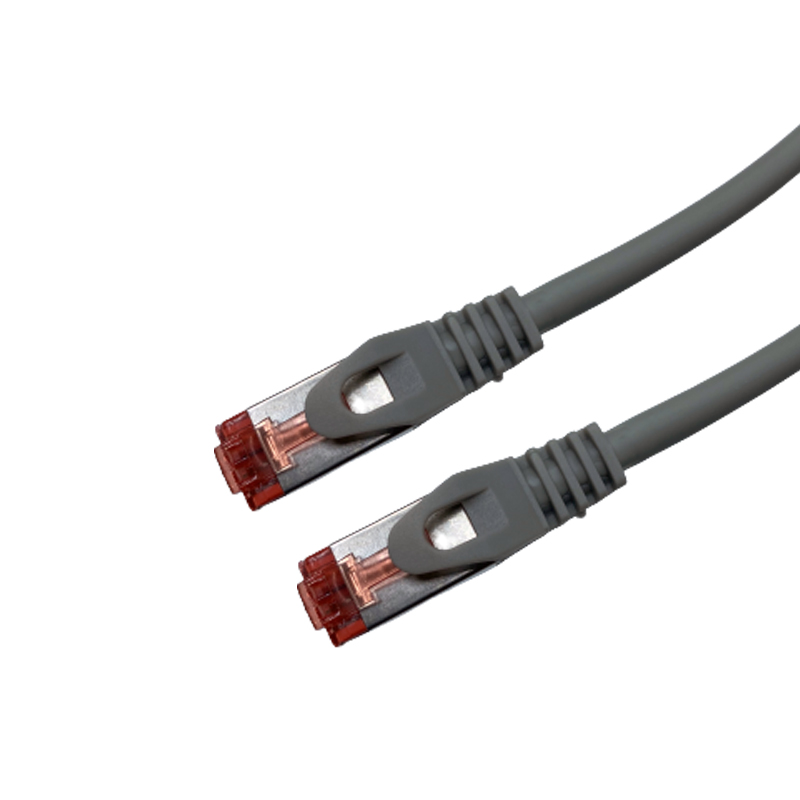

Qu'est-ce qu'un cordon Snagless ?

Un cordon Snagless est équipé d'un capuchon de protection qui recouvre le clip d'encliquetage du connecteur RJ45. Il prévient la casse accidentelle du clip lors des manipulations répétées en baie ou lors du passage en chemin de câbles.

Quelle gaine choisir pour une installation en faux-plafond avec public ?

Dans les espaces accessibles au public ou à forte densité d'occupation, les réglementations relatives à la sécurité incendie orientent généralement vers des câbles à gaine LSZH (Low Smoke Zero Halogen), qui dégagent moins de fumées toxiques en cas d'incendie.

Comment lire le code couleur des cordons RJ45 ?

Le choix des couleurs (jaune, rouge, vert, bleu, gris, rose, marron…) n'a pas d'impact sur les performances électriques : il sert exclusivement à l'identification visuelle des liaisons en baie de brassage. Une convention de couleurs définie en amont du projet simplifie la maintenance et les interventions ultérieures.

PATCHSEE, à quoi ça sert concrètement ?

Les cordons PATCHSEE intègrent une fibre plastique qui conduit la lumière d'une LED vers le clip du connecteur. En baie dense, cela permet de repérer instantanément le cordon à débrancher sans suivre le câble sur toute sa longueur, réduisant le risque d'erreur lors des interventions.
