Accessoires Baies et Coffrets : équiper et compléter une installation rack

Une baie réseau ou un coffret 19'' ne se réduit pas à sa structure : les accessoires déterminent la facilité de câblage, la maîtrise thermique, la stabilité mécanique et la praticité au quotidien. Ces éléments se sélectionnent en fonction du modèle de baie, de ses dimensions et des équipements actifs installés.

Les familles d'accessoires

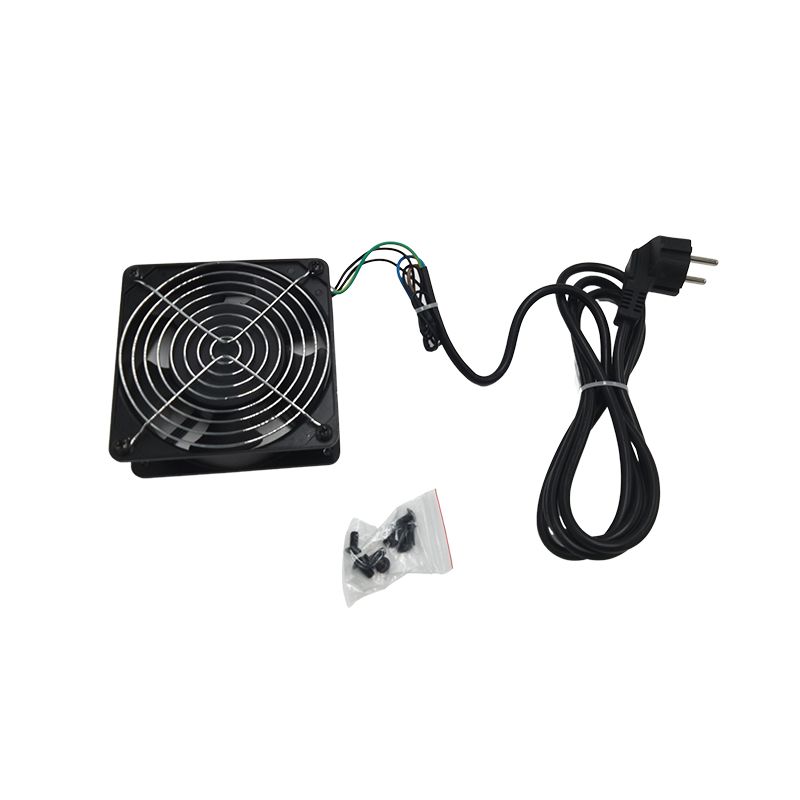

• Systèmes de ventilation : plaques de ventilation à 2 ou 4 ventilateurs, avec ou sans thermostat, adaptées à des baies de 600, 800 ou 1000 mm de profondeur ; tiroirs de ventilation rackables 1U pour montage dans un rack 19'' ; modules pour coffrets IP55 avec filtre.

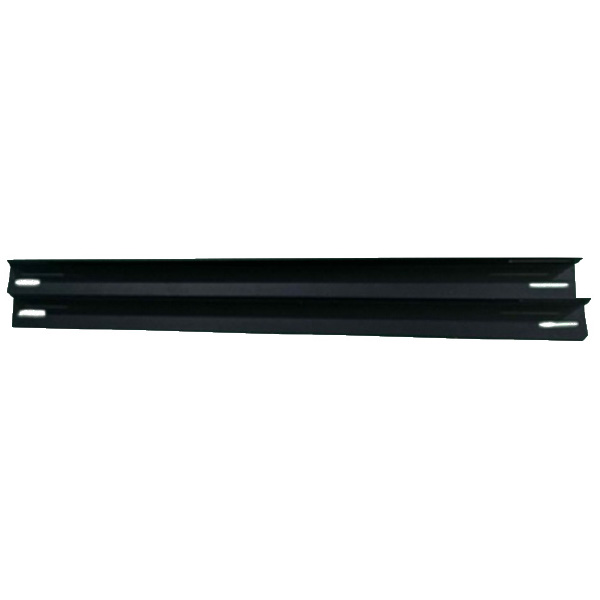

• Équerres : équerres 19'' renforcées pour charges lourdes jusqu'à 30 kg, disponibles pour baies de 600 ou 1000 mm de profondeur, couleur RAL 9005.

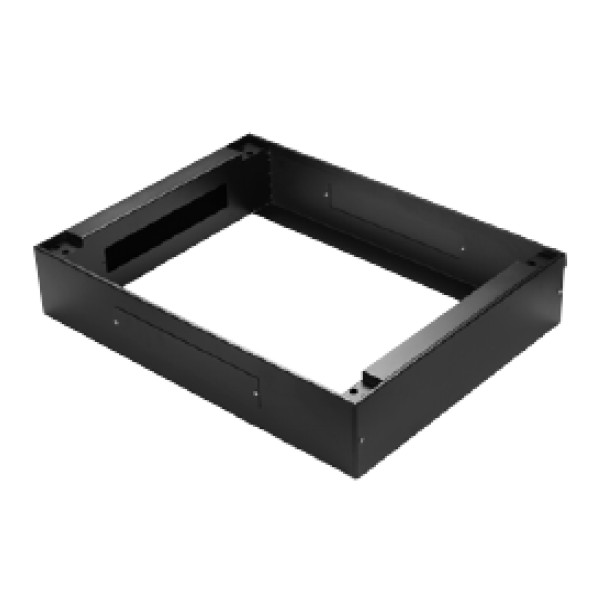

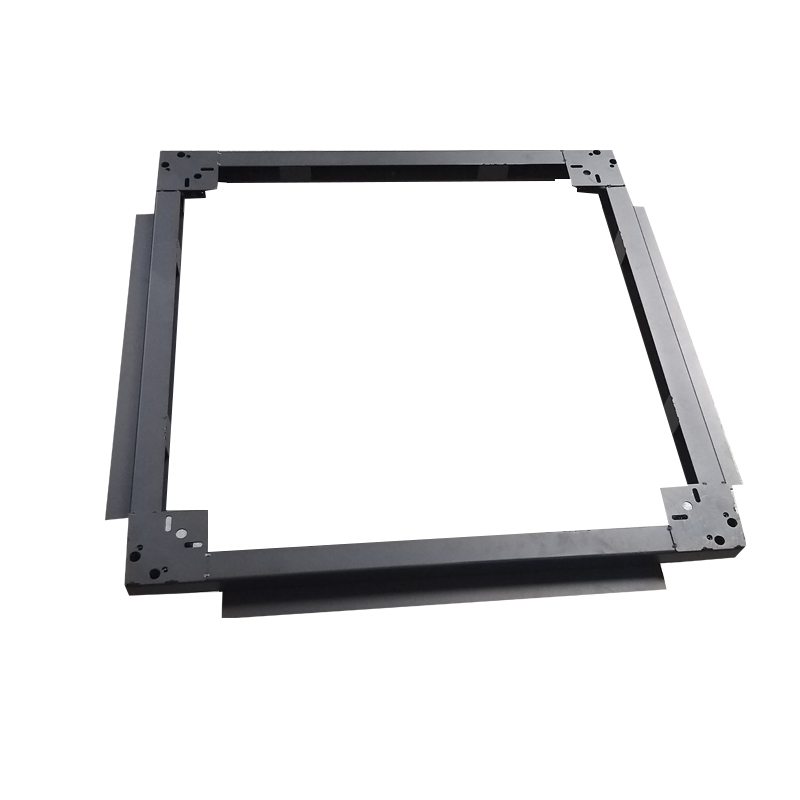

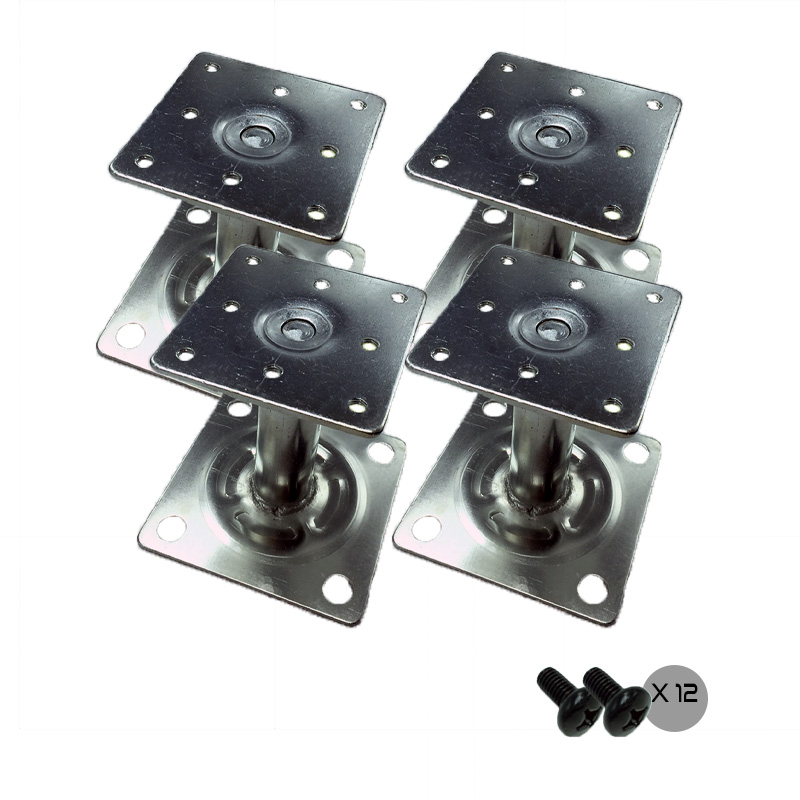

• Socles fixes et pieds : socles rigides H.150 mm pour baies 600×600, 800×800 et 800×1200, avec entrées de câbles intégrées ; socles chaises pour plancher technique avec capacité de charge élevée ; lots de pieds vérins 35 cm.

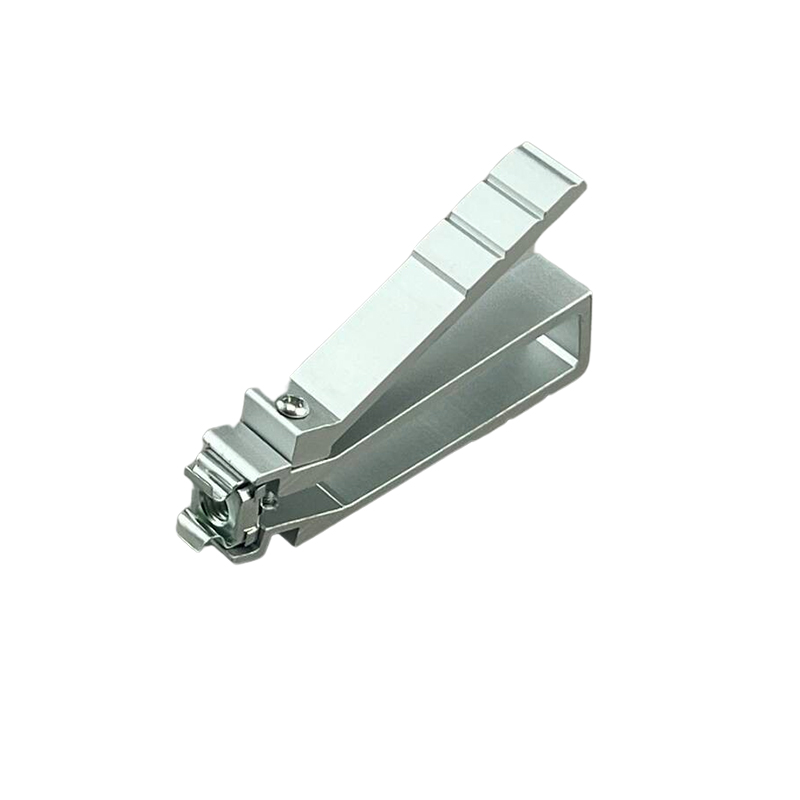

• Outillage : pince spécialisée pour l'insertion et le retrait des écrous-cage M4, M5 et M6 dans les rails 10'' et 19'' ; visserie M6 en lot.
• Porte-documents : porte-document format A3 fixable sur baie, finition RAL 9005.

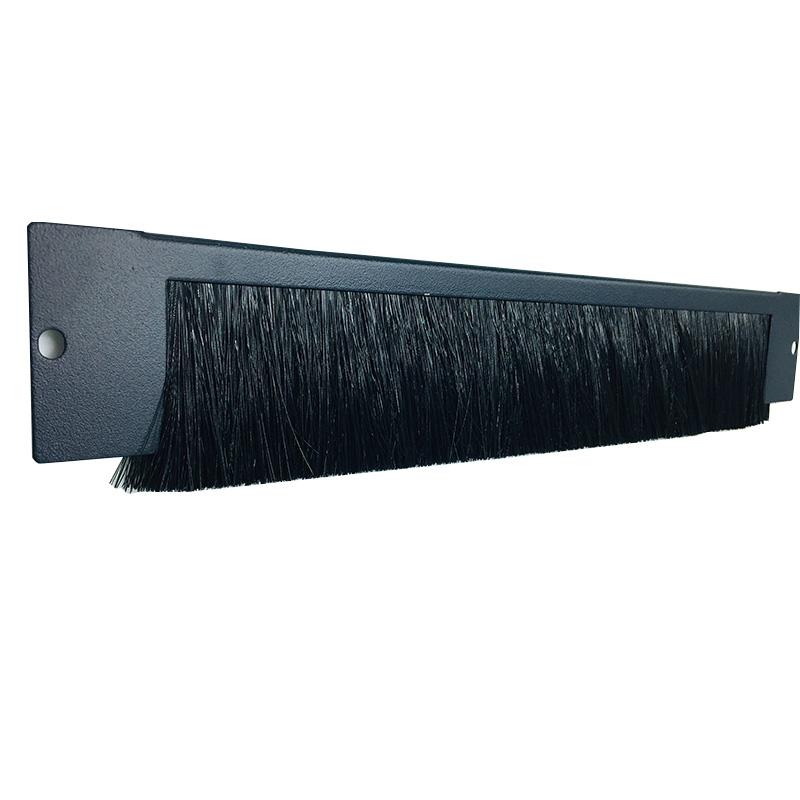

• Divers : entrées de câbles à balais pour toitures de baie ; kits d'accouplement pour accoler deux ossatures de baies ; packs de visserie M6.

Comment choisir les accessoires pour sa baie ?

Compatibilité dimensionnelle

• Vérifier la profondeur de la baie (600, 800 ou 1000 mm) avant de sélectionner une plaque de ventilation ou un socle : ces accessoires sont spécifiques à la profondeur de la structure.
• Pour les équerres, confirmer le poids des équipements à supporter : les modèles charge lourde acceptent jusqu'à 30 kg par paire.

Gestion thermique

• Le nombre de ventilateurs à prévoir dépend de la densité en équipements actifs et de la dissipation thermique totale installée dans la baie.

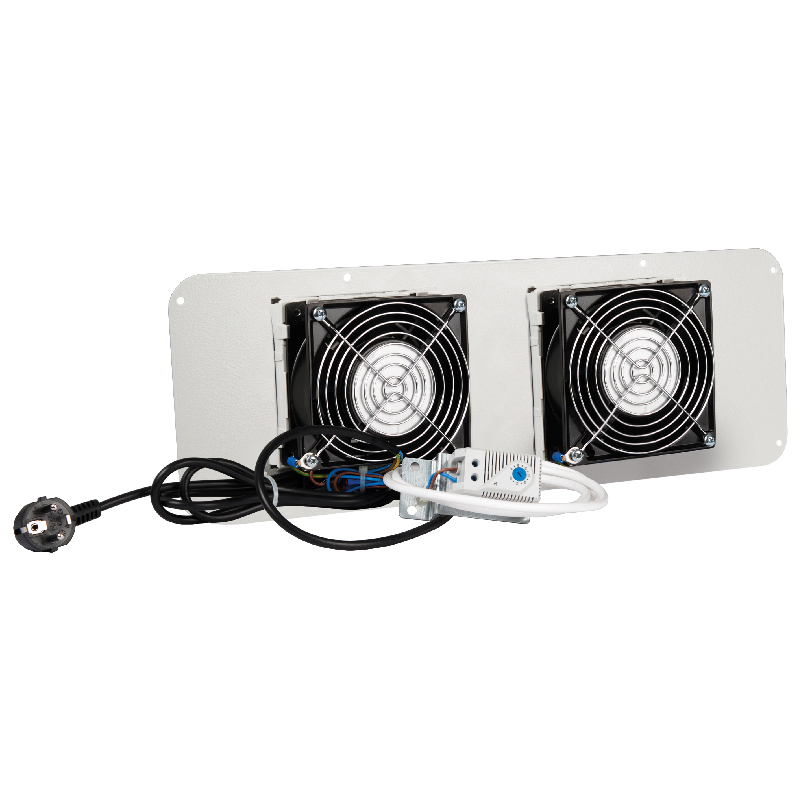

• Un thermostat intégré à la plaque de ventilation permet de déclencher la ventilation selon la température ambiante, réduisant le bruit et l'usure.
• Pour les coffrets IP55, choisir des plaques de ventilation avec filtre pour maintenir l'indice de protection.

Type de montage

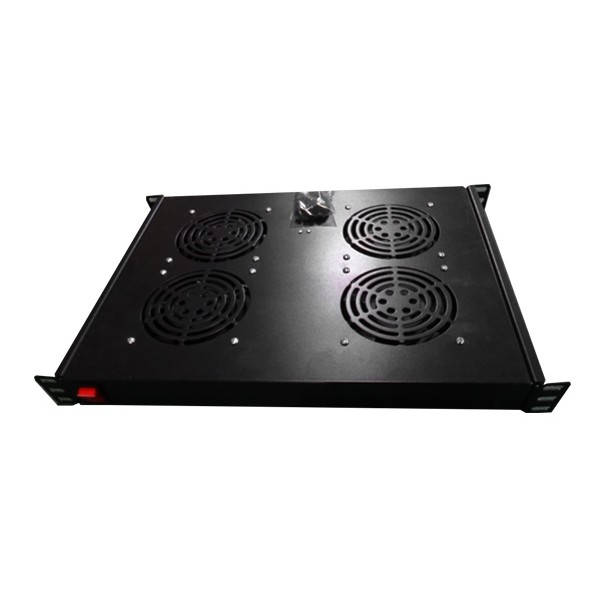

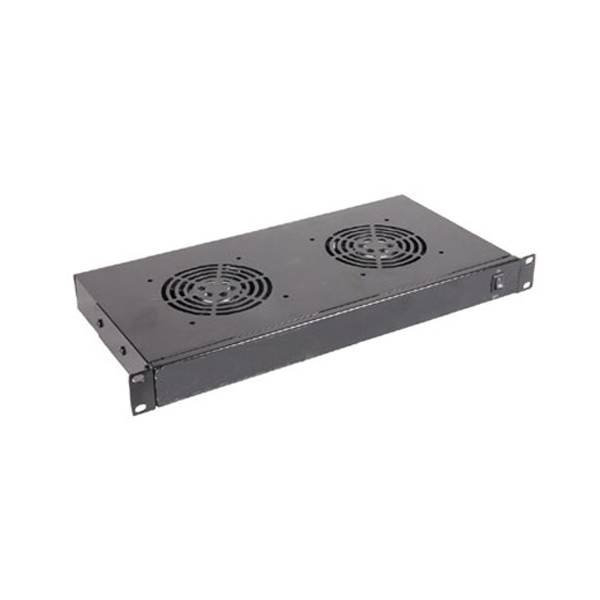

• Les tiroirs de ventilation rackables s'installent dans un emplacement 1U du rack, pratiques quand la toiture de baie ne peut pas recevoir une plaque.
• Les socles fixes apportent de la hauteur pour faciliter l'entrée de câbles par le bas et maintenir une élévation minimale au-dessus du sol.

Outillage

• La pince écrou-cage est un outil réglable compatible M4, M5 et M6, indispensable pour une installation propre et rapide sans abîmer les rails.

Questions fréquentes

Les plaques de ventilation UPTEC sont-elles universelles ?

Non, elles sont conçues pour des profondeurs de baie spécifiques (600, 800 ou 1000 mm). Vérifier la profondeur de la baie avant la commande.

Peut-on accoler deux baies UPTEC sans accessoire spécifique ?

Un kit d'accouplement dédié (jeu de 4 écrous) est nécessaire pour solidariser mécaniquement deux ossatures de baies entre elles.

Le thermostat de la plaque de ventilation est-il réglable ?

Les modèles avec thermostat intégré permettent généralement de régler le seuil de déclenchement. Se référer à la fiche produit du modèle concerné pour connaître la plage de réglage.

Quelle visserie utiliser pour monter des équipements dans une baie 19'' ?

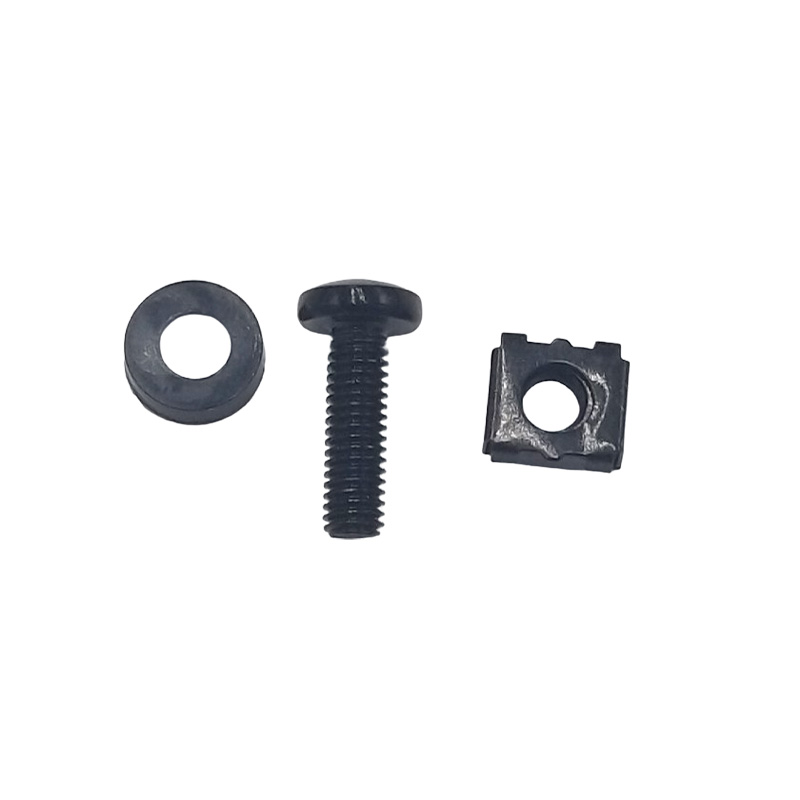

La visserie standard pour rails 19'' est en M6. Des lots de kits M6 (vis + écrou cage + rondelle) sont disponibles dans cette catégorie pour équiper ou compléter une installation.
