Etagères

Etagères pour baies 19'' : support des équipements non rackables

Tous les équipements installés dans une baie réseau ne disposent pas d'oreilles de montage 19''. Les étagères permettent de poser ces appareils dans le rack en s'appuyant sur les montants 19'', avec une surface de support plane et une capacité de charge adaptée.

Le choix d'une étagère se fait en croisant la hauteur disponible (1U ou 2U), la profondeur de la baie et la charge à supporter.

Les familles d'étagères

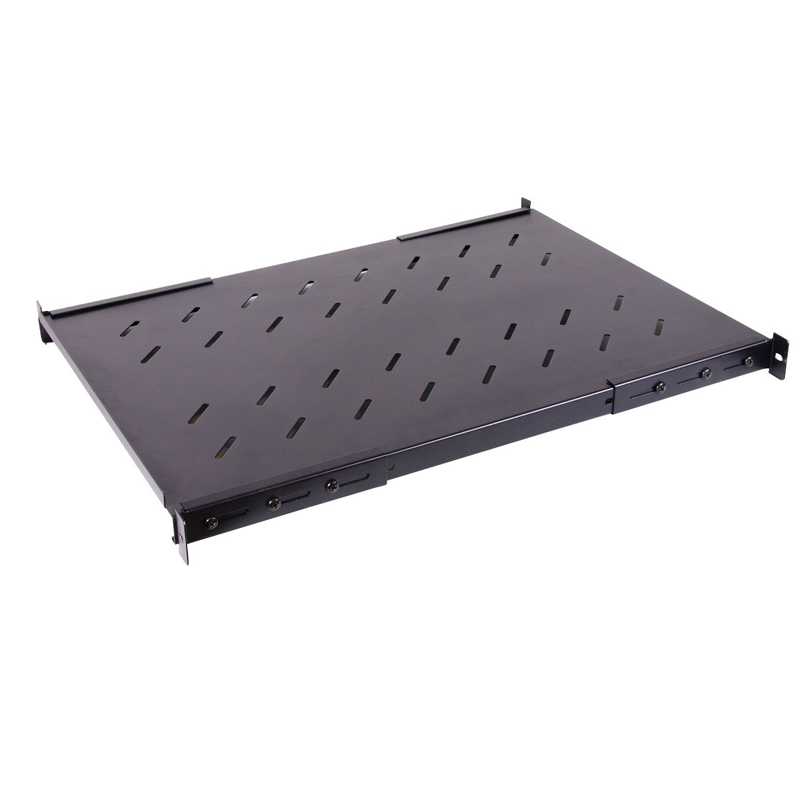

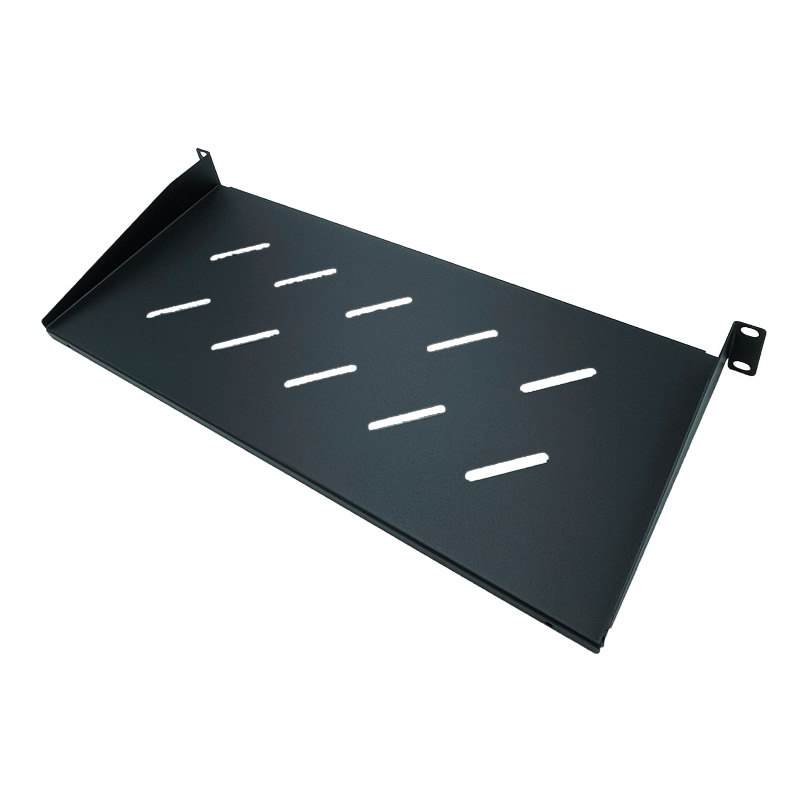

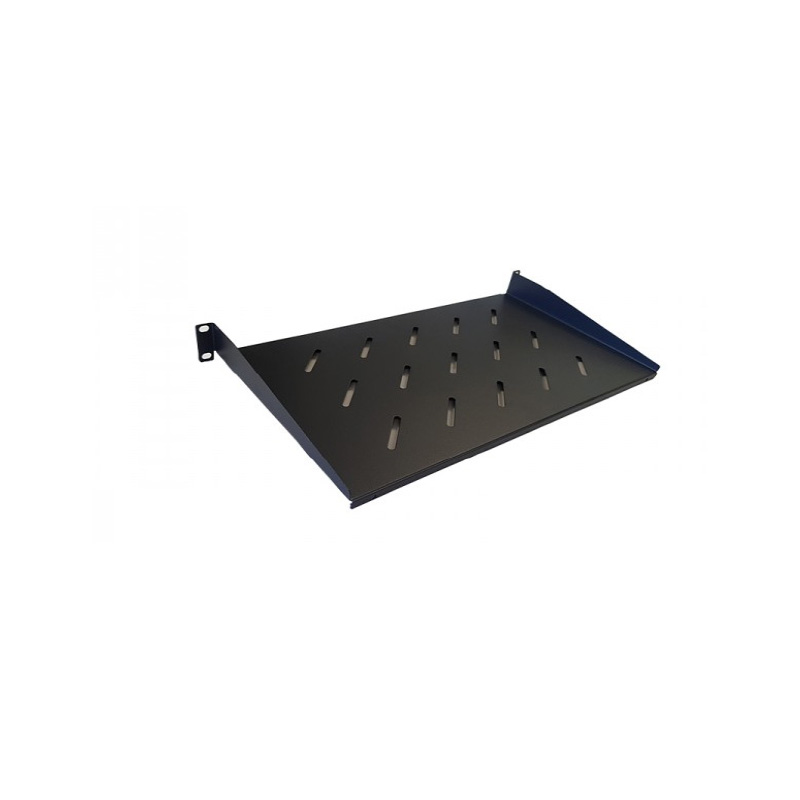

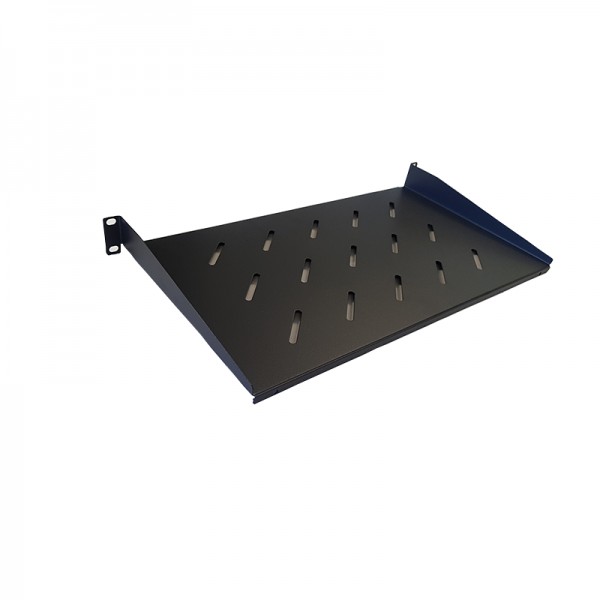

• Etagères fixes 1U : plateaux rigides en métal, largeur 483 mm, disponibles en profondeurs de 200, 250, 350, 450, 550 et 650 mm ; capacité de 20 à 60 kg selon la profondeur ; idéales pour un positionnement permanent.

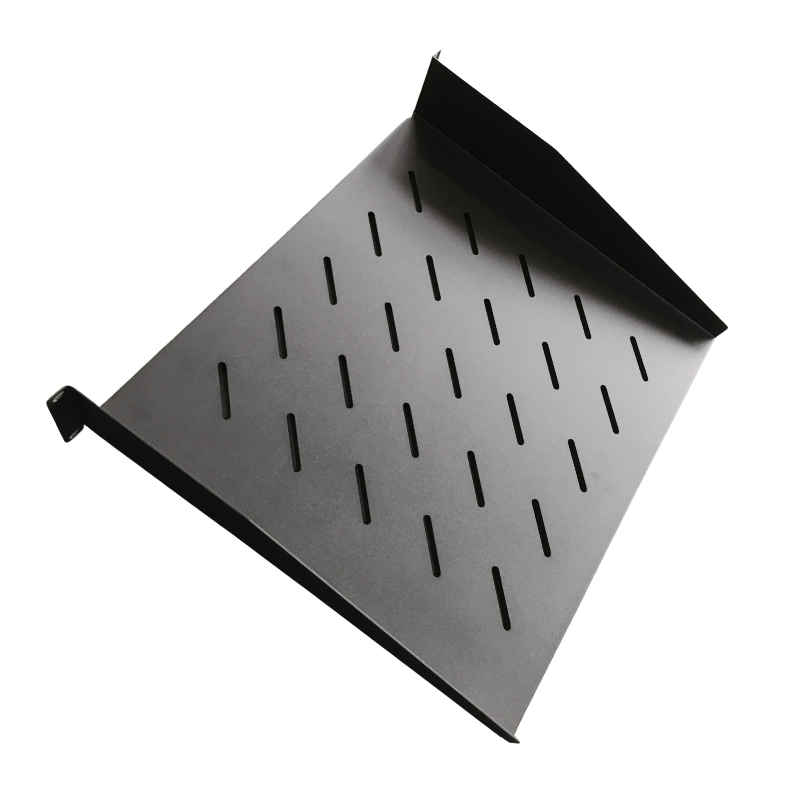

• Etagères fixes 2U : profondeurs de 300 et 400 mm, capacité 25 kg, pour des équipements plus hauts ou plus profonds.

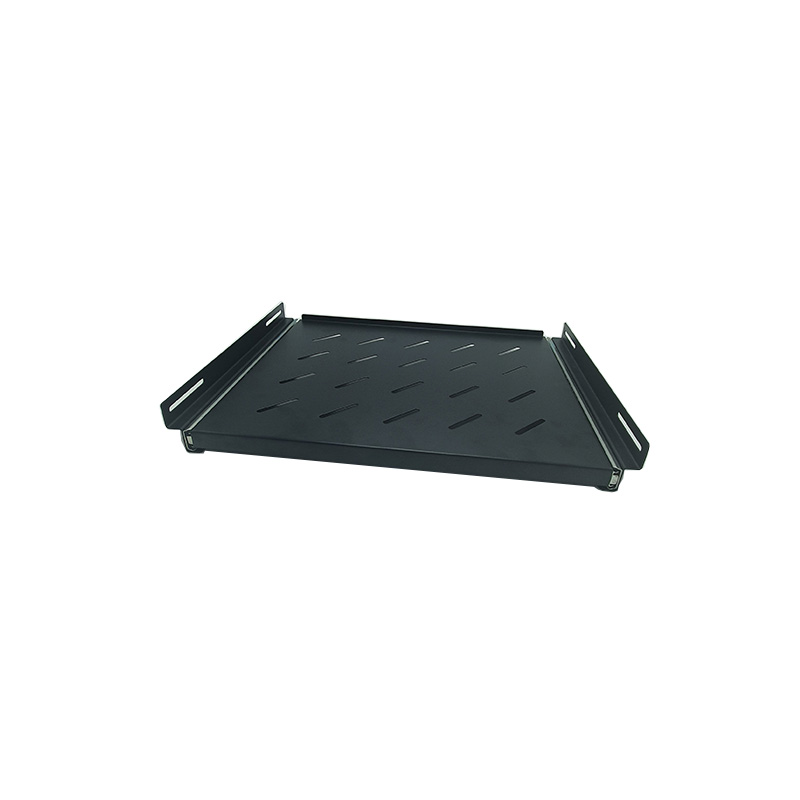

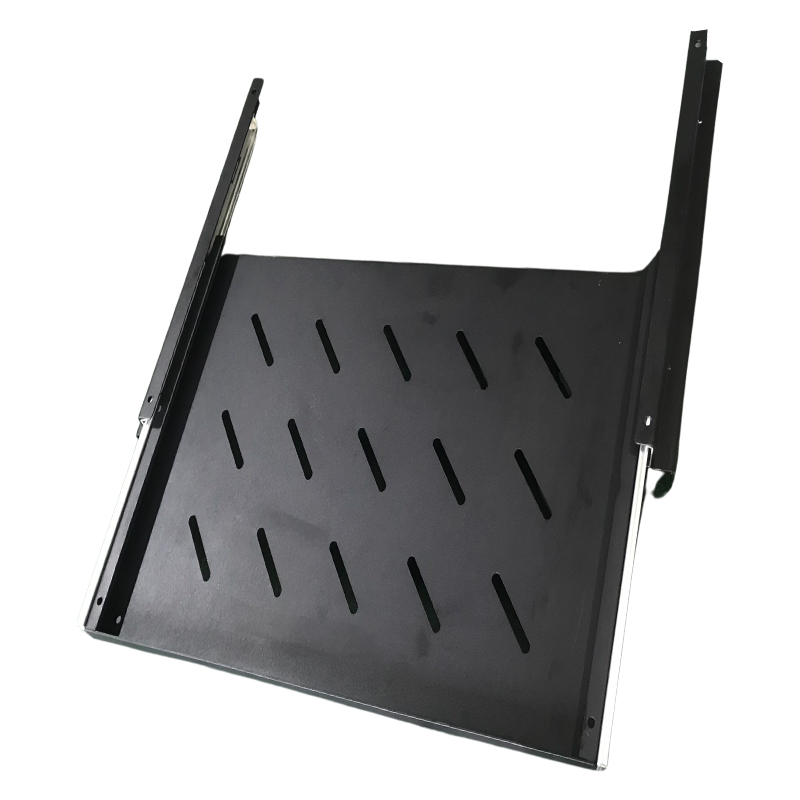

• Etagères coulissantes 4 coins : glissent hors de la baie pour accéder facilement à l'équipement posé dessus ; fixation aux 4 coins pour une meilleure stabilité ; disponibles pour baies de 450, 600 et 800 mm de profondeur ; capacité jusqu'à 30 kg.

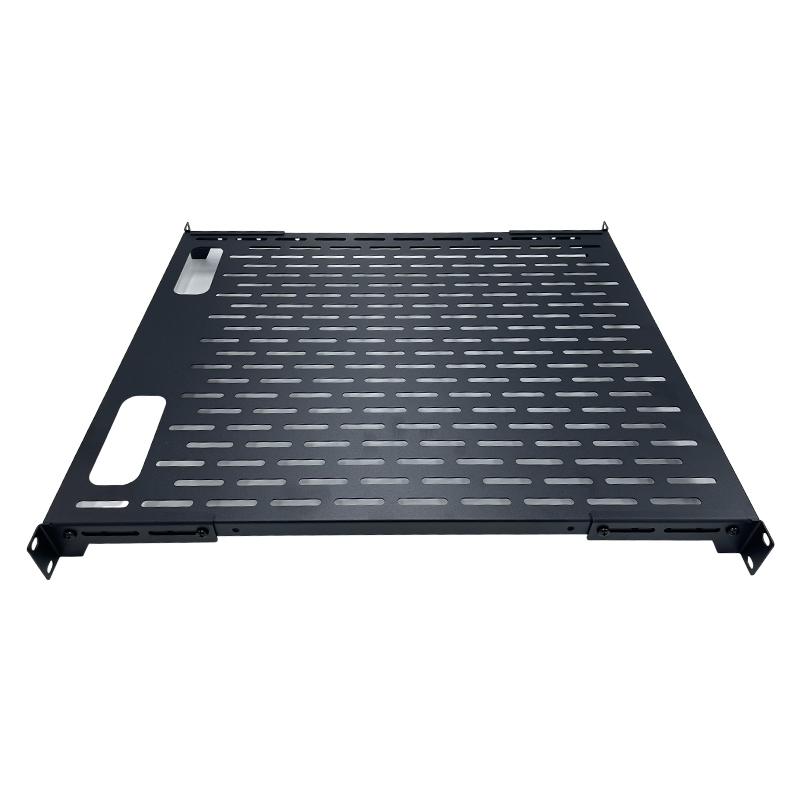

• Etagères ajustables 4 coins : profondeur réglable sur une plage de plusieurs centaines de millimètres (ex. 280 à 490 mm, 350 à 700 mm, 550 à 890 mm) ; 4 points de fixation ; capacité jusqu'à 60 kg ; finition ventilée.

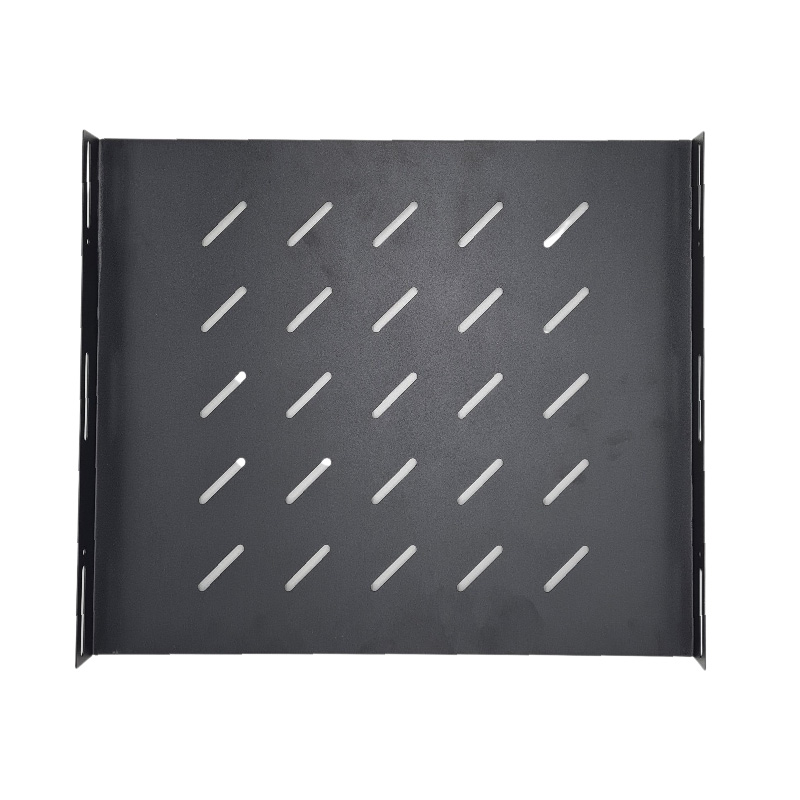

• Etagères fixes 4 coins haute charge : fixation aux 4 trous de montage, capacité jusqu'à 90 kg ; pour baies de 600 et 1000 mm de profondeur ; compatibles uniquement avec les baies UPTEC.

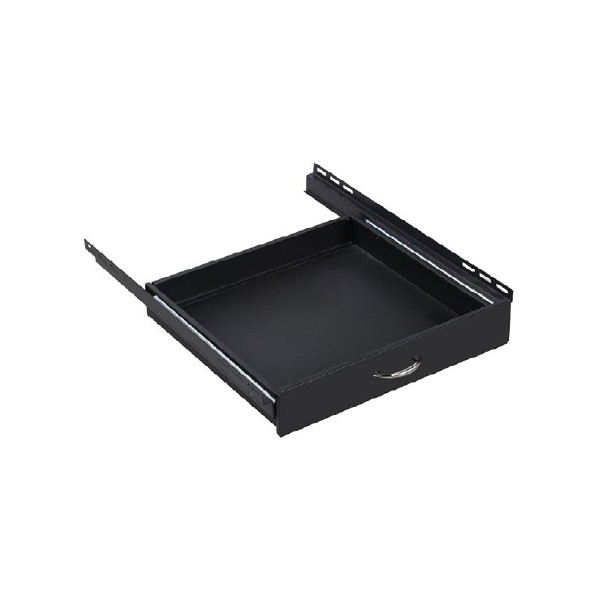

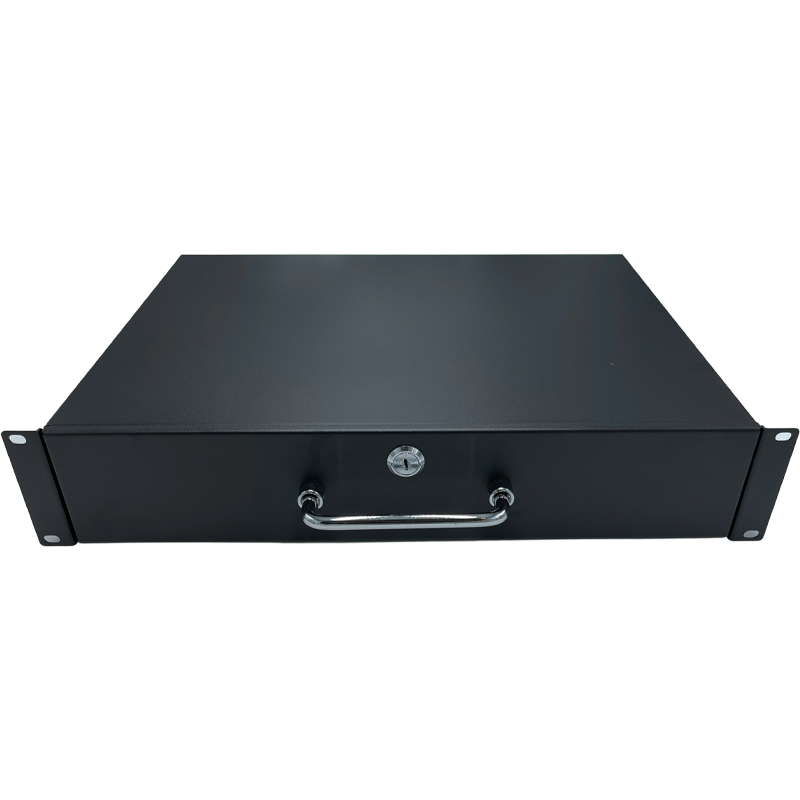

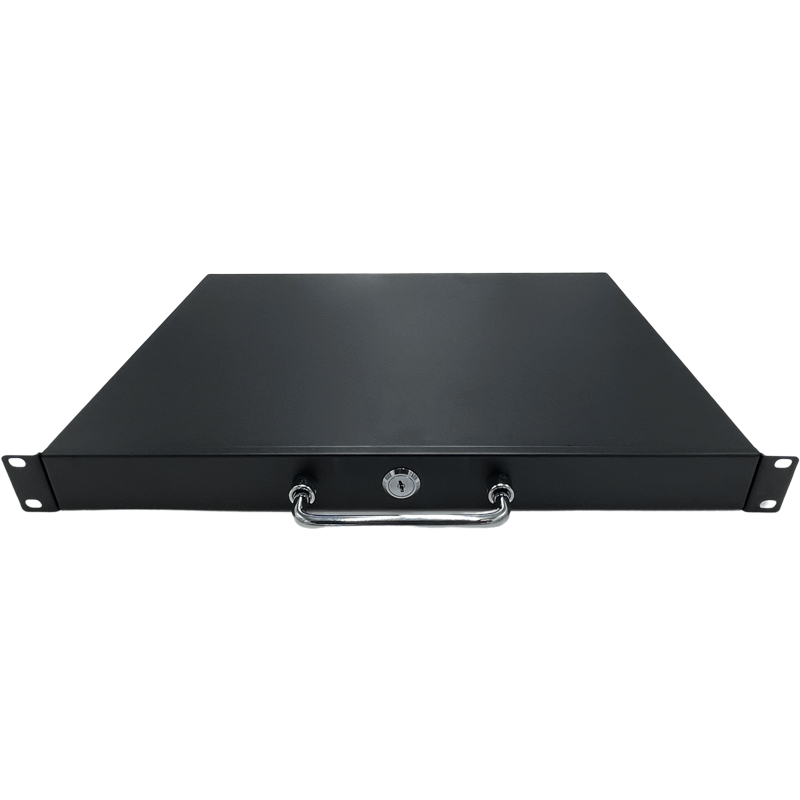

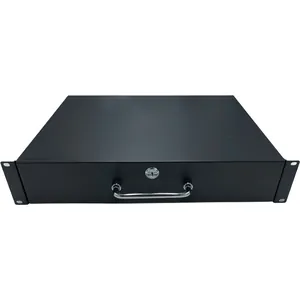

• Tiroirs de rangement : tiroirs métalliques coulissants 1U et 2U avec serrure et poignée, profondeur 350 mm, pour ranger outillage, documentations ou petits accessoires dans la baie.

Comment choisir une étagère pour baie 19'' ?

Profondeur de la baie

• La profondeur de l'étagère doit être inférieure ou égale à la profondeur utile interne de la baie. Pour les étagères coulissantes et ajustables, vérifier que la plage de réglage est compatible avec la baie cible.
• Certaines étagères 4 coins sont conçues pour des baies spécifiques (UPTEC) et ne sont pas universelles.

Capacité de charge requise

• Peser l'équipement à poser et choisir une étagère dont la charge maximale est nettement supérieure, en tenant compte d'éventuels ajouts futurs.
• Les étagères fixes standard 1U supportent 20 à 60 kg selon la profondeur. Les modèles 4 coins hautes performances atteignent 90 kg.

Hauteur disponible

• La majorité des étagères occupent 1U (43 mm). Les modèles 2U (87 mm) sont utiles pour des équipements plus hauts ou pour ménager un espace de ventilation sous l'équipement posé.

Fixe ou coulissant ?

• Une étagère fixe est suffisante pour un équipement rarement manipulé.
• Une étagère coulissante facilite l'accès à des appareils à consulter ou régler fréquemment (console, écran, lecteur).
• Un tiroir avec serrure est adapté au rangement d'accessoires ou de documents sensibles.

Questions fréquentes

Les étagères UPTEC sont-elles compatibles avec des baies d'autres marques ?

Les étagères standard 1U et 2U à fixation par vis sont compatibles avec tout rack 19'' standard. Les étagères coulissantes et fixes à fixation 4 coins sont conçues spécifiquement pour les baies et coffrets UPTEC.

Peut-on poser un écran de monitoring sur une étagère de baie ?

Oui, à condition que la charge de l'écran ne dépasse pas la capacité de l'étagère et que la profondeur disponible soit suffisante. Un modèle coulissant facilite l'utilisation et le rangement.

Quelle différence entre une étagère 4 coins fixe et une étagère standard ?

Les étagères 4 coins utilisent les 4 points de montage des rails de la baie (deux avant, deux arrière) pour une rigidité accrue et des capacités de charge plus élevées (jusqu'à 90 kg). Les étagères standard ne s'appuient que sur les 2 montants avant.

La visserie est-elle fournie avec les étagères ?

Se référer à la fiche produit de chaque modèle. Certains modèles sont livrés avec vis et écrous ; pour les autres, la visserie M6 standard pour rack 19'' peut être commandée séparément dans la catégorie accessoires.
