12U

12U : baies et coffrets 19" pour une intégration réseau compacte

Un coffret ou une baie 19" 12U représente une solution d'hébergement d'équipements actifs et passifs adaptée aux installations de taille intermédiaire : local technique, salle de réunion, point de distribution ou petit data center. Avec 12 unités rack disponibles, ce format permet d'accueillir des switchs, des panneaux de brassage, des onduleurs compacts, des équipements fibre et leurs accessoires dans un espace maîtrisé.

La gamme UPTEC disponible dans cette catégorie couvre deux types de contenants : les coffrets muraux (montage sur cloison, gain de place au sol) et les baies au sol (capacité de charge plus élevée, accès facilité). Tous suivent le standard 19" et une largeur de 600 mm.

Les familles de coffrets et baies 12U

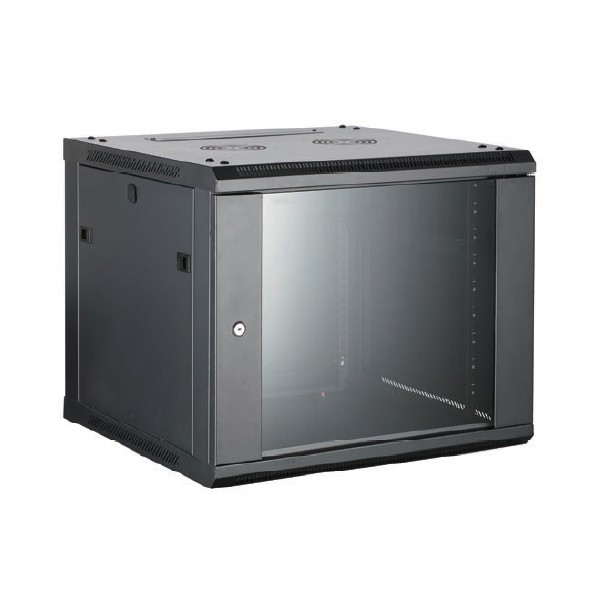

• Coffrets muraux 12U : montage mural avec panneaux latéraux amovibles, disponibles en profondeur 450 mm, 600 mm ou 800 mm selon le gabarit des équipements à intégrer. Porte avant vitrée avec serrure, panneau arrière avec passages de câbles. Charge typique jusqu'à 60-100 kg selon modèle.

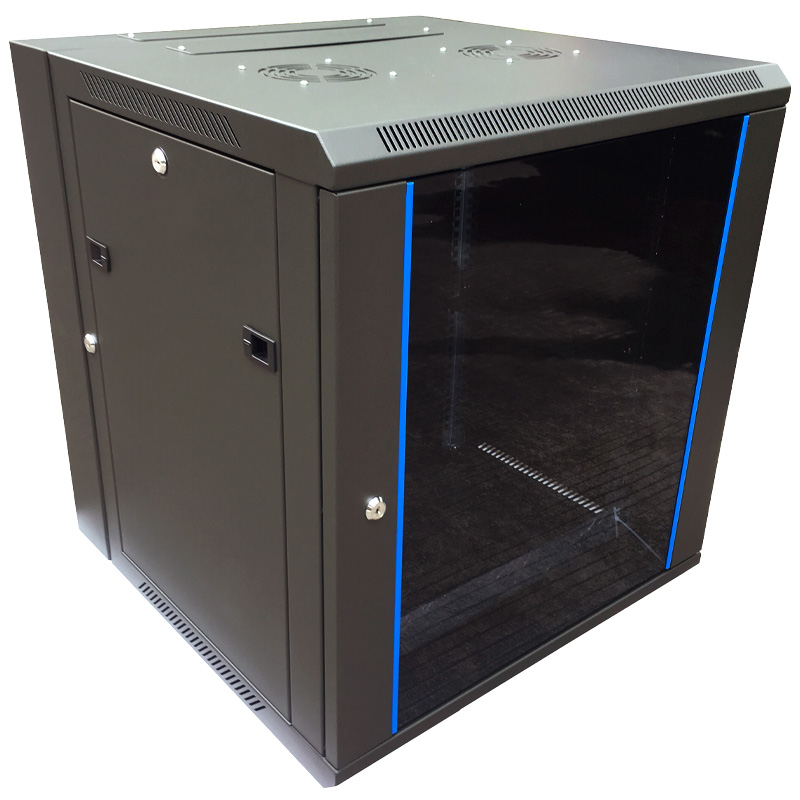

• Coffret mural pivotant 12U : structure double section en 3 parties montée sur pivot, permettant d'accéder aux équipements depuis l'avant et l'arrière sans déplacer le meuble. Profondeur totale de 600 mm (450 + 150 mm).
• Coffrets en kit 12U (montage rapide) : livrés à assembler, permettant un montage en moins de 5 minutes. Disponibles en profondeur 450 mm et 600 mm. Charge équilibrée réduite (30 à 40 kg max).

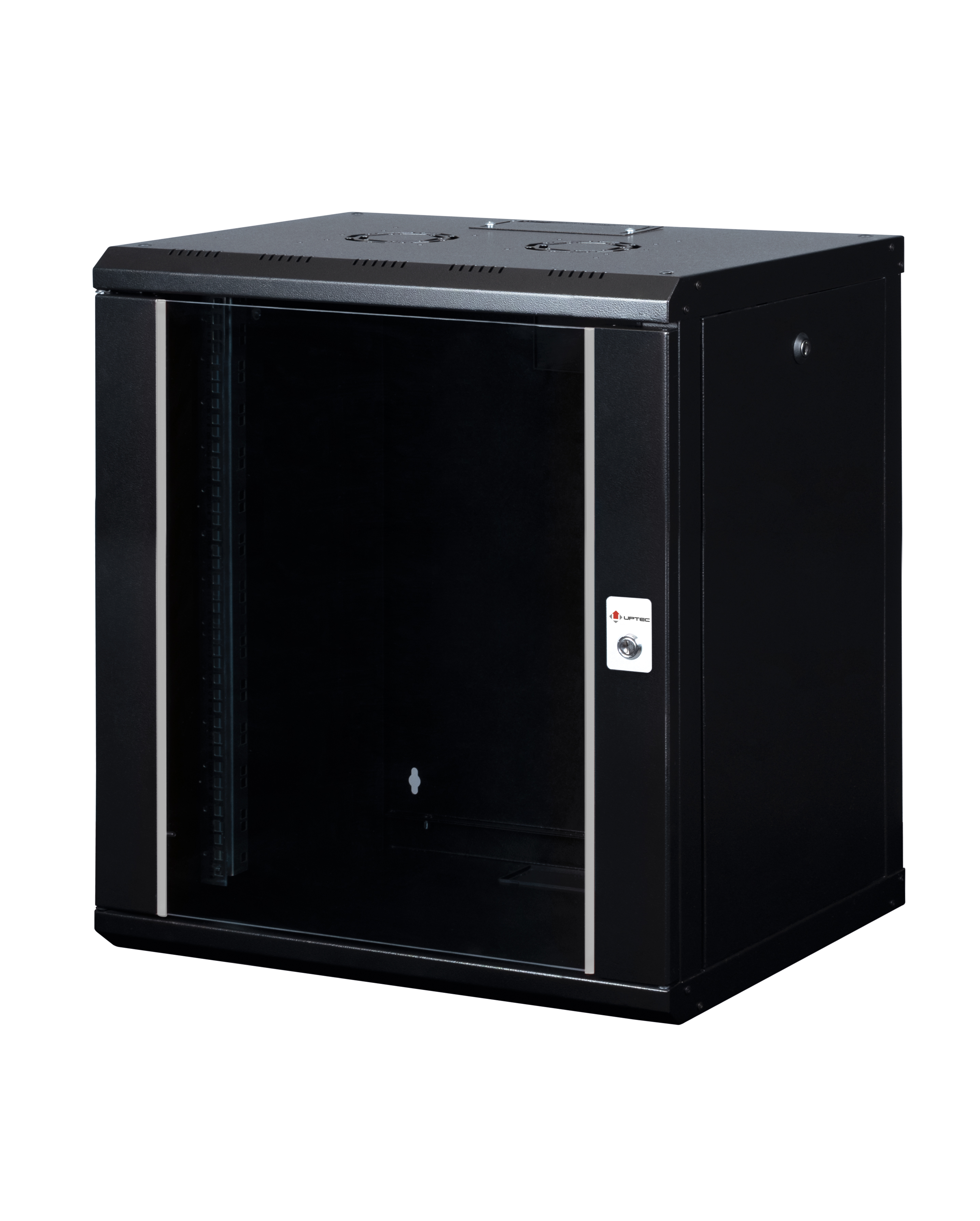

• Baies 19" 12U au sol : structure plus robuste avec capacité de charge allant jusqu'à 400 kg, pieds vérins réglables en hauteur, panneaux latéraux amovibles avec serrure. Disponibles avec porte avant pleine ou vitrée, porte arrière perforée ou pleine.

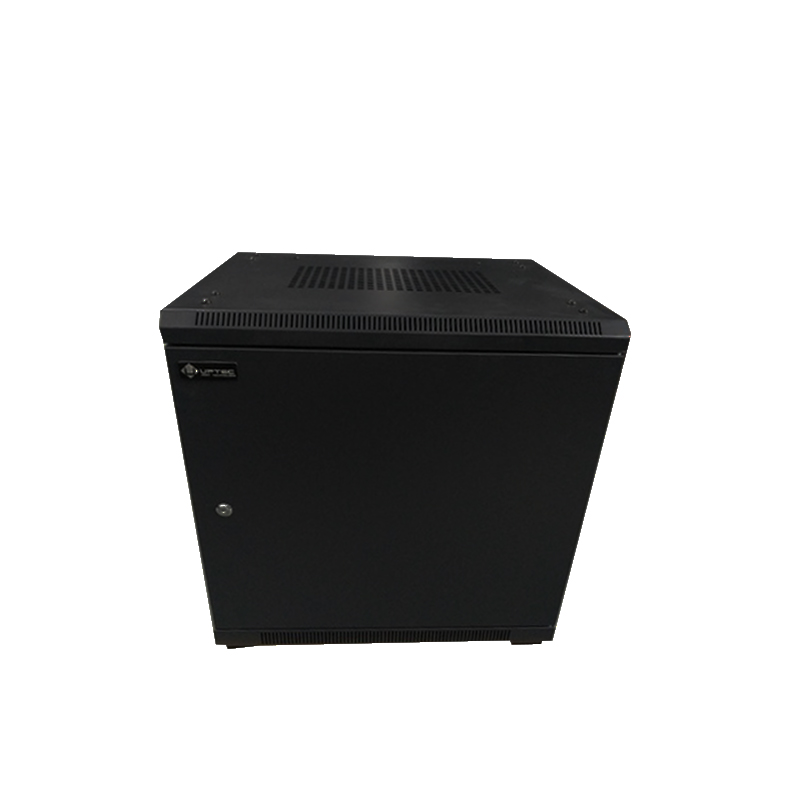

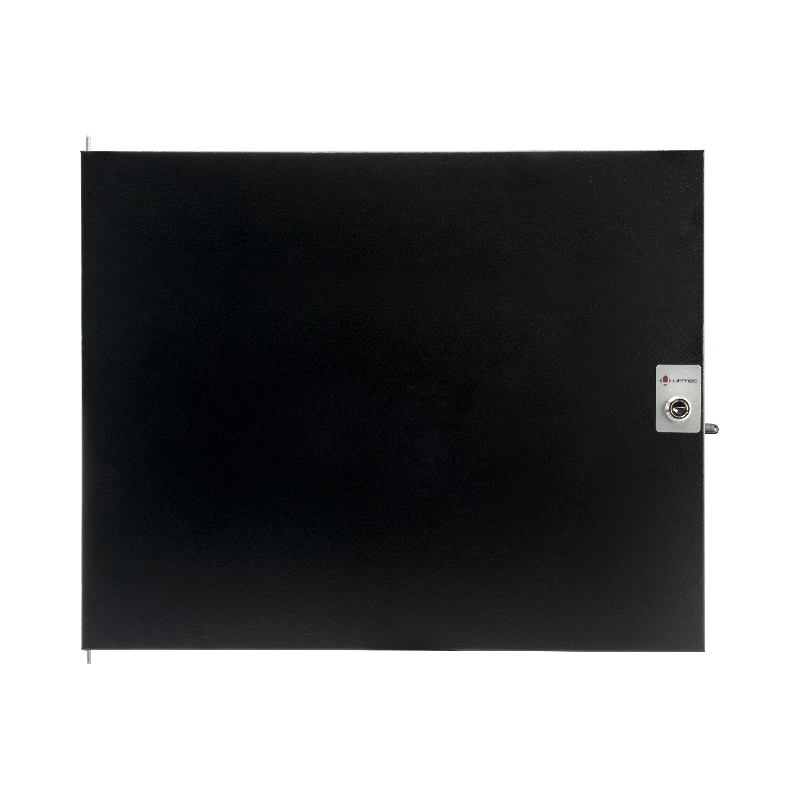

• Portes de remplacement 12U : portes pleines disponibles séparément pour remplacement ou personnalisation d'un coffret existant.

Comment choisir un coffret ou une baie 12U ?

Le choix se structure autour de plusieurs critères :

• Type de montage : coffret mural si l'espace au sol est restreint ou si l'installation se fait dans un couloir ou une pièce d'appoint ; baie au sol si la charge des équipements est élevée ou si un accès fréquent est prévu.
• Profondeur : dépend directement du gabarit des équipements à intégrer. Les switches 1U de bureau tiennent dans 450 mm ; les équipements actifs plus profonds (serveurs, onduleurs) peuvent nécessiter 600 à 800 mm. Prévoir une marge pour le câblage arrière.
• Capacité de charge : un coffret mural standard supporte généralement 60 à 100 kg selon le modèle ; une baie au sol UPTEC 12U peut monter à 400 kg — important si des équipements lourds (batteries d'onduleur, répartiteurs) sont prévus.
• Type de porte : la porte vitrée permet de visualiser les voyants LED des équipements sans ouvrir le coffret ; la porte pleine offre une meilleure protection contre la poussière et une esthétique plus sobre.
• Accès câblage : vérifier la présence et la position des passages de câbles (toit, panneau arrière, côtés) en fonction du cheminement prévu.
• Indice de protection : les modèles listés sont en IP20 standard, adapté aux locaux techniques intérieurs sans projection d'eau.

Questions fréquentes

Quelle différence entre un coffret 12U et une baie 12U ?

Un coffret est généralement conçu pour le montage mural avec une charge admissible plus limitée et un format plus compact. Une baie est posée au sol, avec une structure plus robuste permettant d'accueillir des équipements plus lourds et d'y accéder plus facilement.

La profondeur 450 mm est-elle suffisante pour des équipements actifs réseau ?

Elle convient pour la majorité des switches compacts, des panneaux de brassage et des petits routeurs. Pour des équipements plus profonds (certains serveurs, onduleurs rack), une profondeur de 600 à 800 mm sera nécessaire. Toujours vérifier le gabarit des équipements avant commande.

Les montants 19" sont-ils inclus dans tous les modèles ?

Les coffrets muraux UPTEC 12U sont livrés avec 2 ou 4 montants 19" selon le modèle, ainsi qu'un kit de visserie et de mise à la terre. Se référer à la description détaillée du produit pour connaître le contenu exact de chaque référence.

Peut-on ajouter une porte pleine sur un coffret livré avec porte vitrée ?

Oui, des portes pleines de remplacement pour coffrets 12U UPTEC sont disponibles séparément dans cette catégorie.

Les coffrets UPTEC 12U sont-ils livrés assemblés ?

Les coffrets standards sont livrés assemblés. Les versions "kit" sont proposées pour un montage sur site en moins de 5 minutes, ce qui facilite le transport et l'installation dans des accès difficiles.
