27U

Baies 19" 27U : caractéristiques et positionnement

Avec une hauteur totale de l'ordre de 1 317 mm pour les modèles 27U, ce format rack s'installe dans des locaux de hauteur standard sans contrainte particulière et offre une capacité suffisante pour la majorité des installations réseau de taille moyenne. On y retrouve notamment des configurations mixtes associant patch panels cuivre ou fibre, switches empilables, routeurs, onduleurs et équipements de vidéosurveillance.

Cette catégorie regroupe aussi des baies 26U de dimensions proches, qui partagent les mêmes caractéristiques de conception et les mêmes accessoires. La charge maximale admissible varie entre 600 et 800 kg selon les modèles ; la finition est noire RAL 9005 en standard.

Les familles de baies 27U

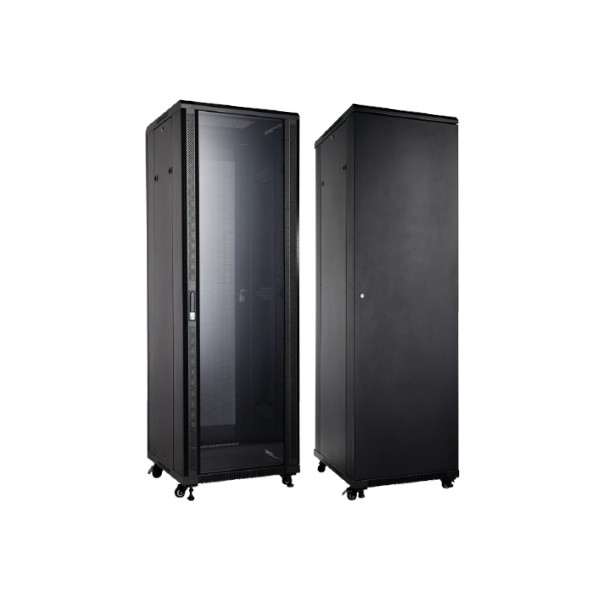

• Largeur 600 mm, profondeur 600 mm : format compact pour équipements réseau passifs et actifs de profondeur standard, en version porte vitrée ou portes avant et arrière perforées
• Largeur 600 mm, profondeur 800 et 1000 mm : accueille des serveurs de profondeur courante ou des équipements actifs plus encombrants
• Largeur 800 mm, profondeur 800 et 1000 mm : format élargi pour les installations nécessitant un accès latéral facilité ou des équipements de grande largeur
• Portes : porte avant vitrée (surveillance visuelle sans ouverture) ou perforée simple/double pour optimiser la circulation d'air en configuration active

Comment choisir une baie 27U ?

Largeur

• 600 mm : standard pour la grande majorité des équipements réseau et serveurs
• 800 mm : recommandé lorsque le câblage latéral est important, pour les équipements dépassant 19"/483 mm de face, ou pour faciliter les interventions

Profondeur

• 600 mm : équipements passifs et switches de profondeur standard
• 800 mm : serveurs 1U/2U courants
• 1 000 mm : serveurs lames, UPS de grande capacité, équipements actifs profonds

Type de porte

• Vitrée : visibilité des voyants sans ouverture de la baie, recommandée en environnement bureautique ou pour les baies non soumises à une forte chaleur dégagée
• Perforée (avant et/ou arrière) : meilleure circulation de l'air naturelle, recommandée dès que plusieurs équipements actifs chauffants sont installés

Charge admissible

Additionner le poids de tous les équipements, des câbles et des accessoires installés pour vérifier que la charge totale reste dans les limites du modèle retenu.

Accessoires livrés

Les baies UPTEC de cette gamme incluent panneaux latéraux amovibles avec fermeture à clé, quatre pieds vérins réglables, kit de visserie cage-écrou et kit de mise à la terre.

Questions fréquentes

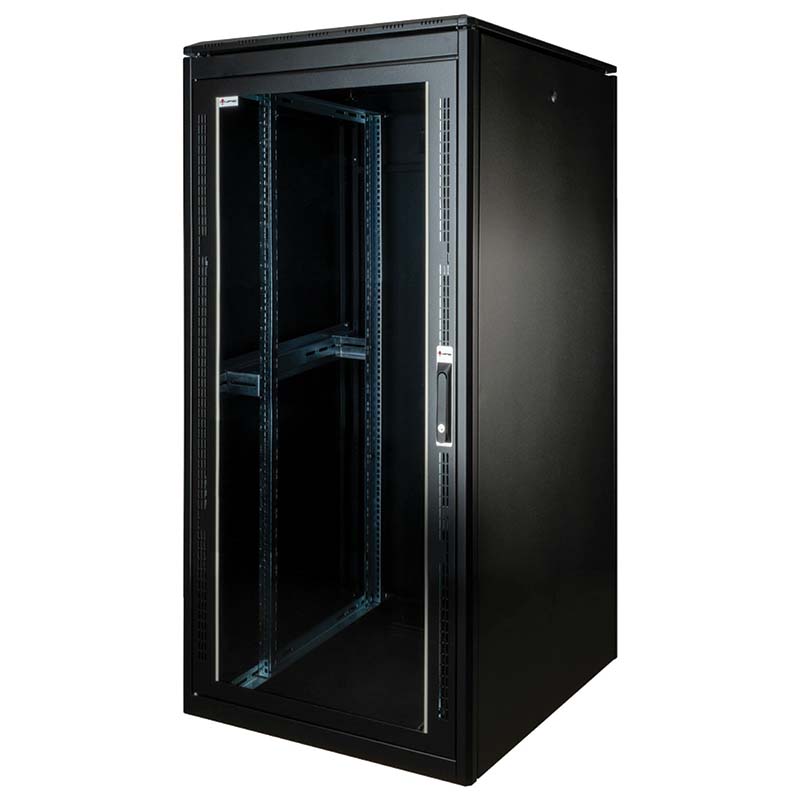

Quelle différence entre une baie 26U et une baie 27U dans cette gamme ?

Les deux formats coexistent dans cette catégorie. La hauteur totale diffère légèrement (de l'ordre de 44 mm par unité rack supplémentaire), ce qui peut être déterminant dans un local sous plafond bas. Les caractéristiques mécaniques et les accessoires sont identiques.

Les panneaux latéraux sont-ils démontables sans outil ?

Oui, les panneaux latéraux des baies UPTEC sont maintenus par clips et serrure. Le déverrouillage permet de les retirer sans outil spécifique pour faciliter le câblage.

Peut-on installer une baie 27U sans ancrage au sol ou au plafond ?

Les quatre pieds vérins assurent la stabilité de la baie à vide ou en charge modérée. Pour les installations en zone sismique ou lorsque la charge est importante, un ancrage complémentaire est généralement recommandé par les guides de bonnes pratiques.

Les kits de ventilation sont-ils inclus ?

Non, les baies sont livrées sans ventilateurs. Le toit est préparé pour recevoir des modules de ventilation en option selon les besoins thermiques des équipements installés.
