9U

Coffrets 19" 9U : capacité intermédiaire pour les locaux techniques

Avec 9 unités de rack (environ 400 mm de hauteur utile), ces coffrets 19" conviennent aux installations où 6U devient insuffisant mais où une baie pleine hauteur reste surdimensionnée. Ils s'installent en local technique, salle de réunion équipée, local de distribution d'étage ou espace commercial. Tous les modèles UPTEC de cette gamme sont en noir RAL 9005 avec IP20 en standard, 4 montants 19" et kit de visserie et de mise à la terre inclus.

Les variantes de coffrets 9U

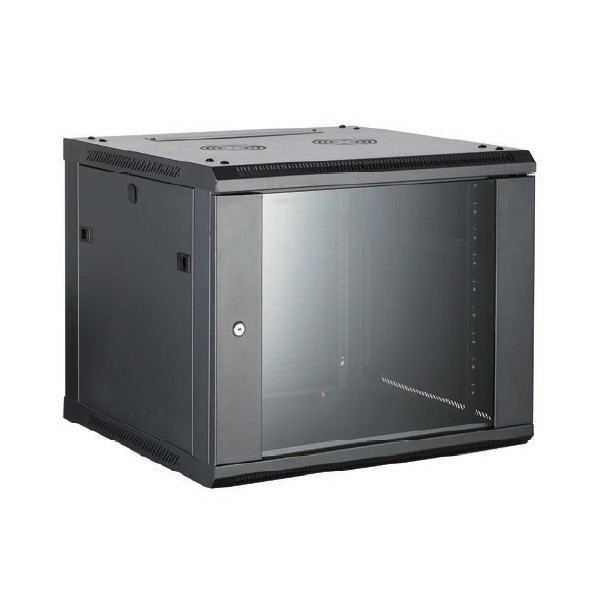

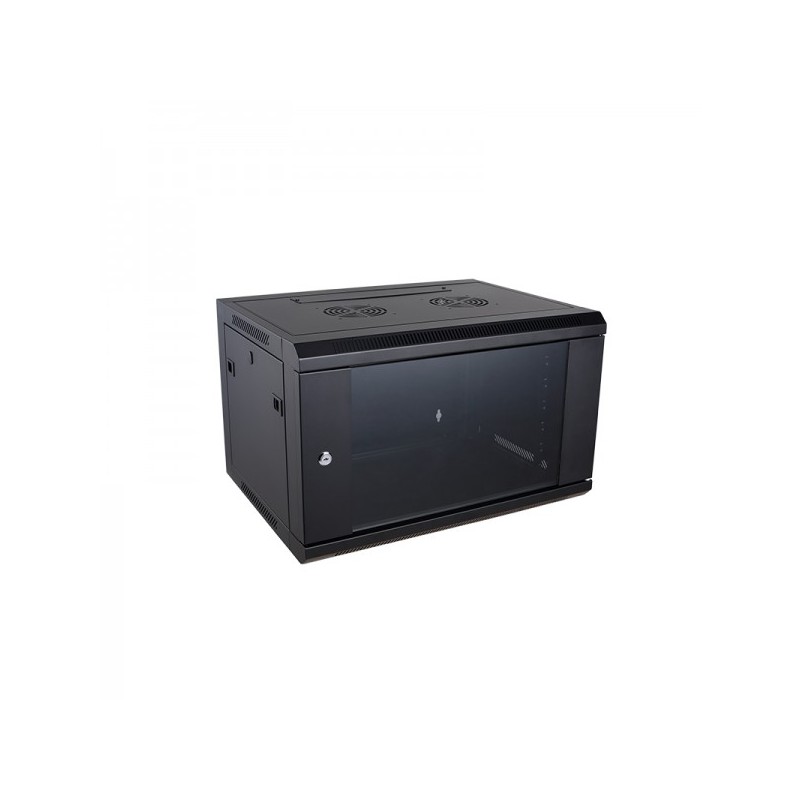

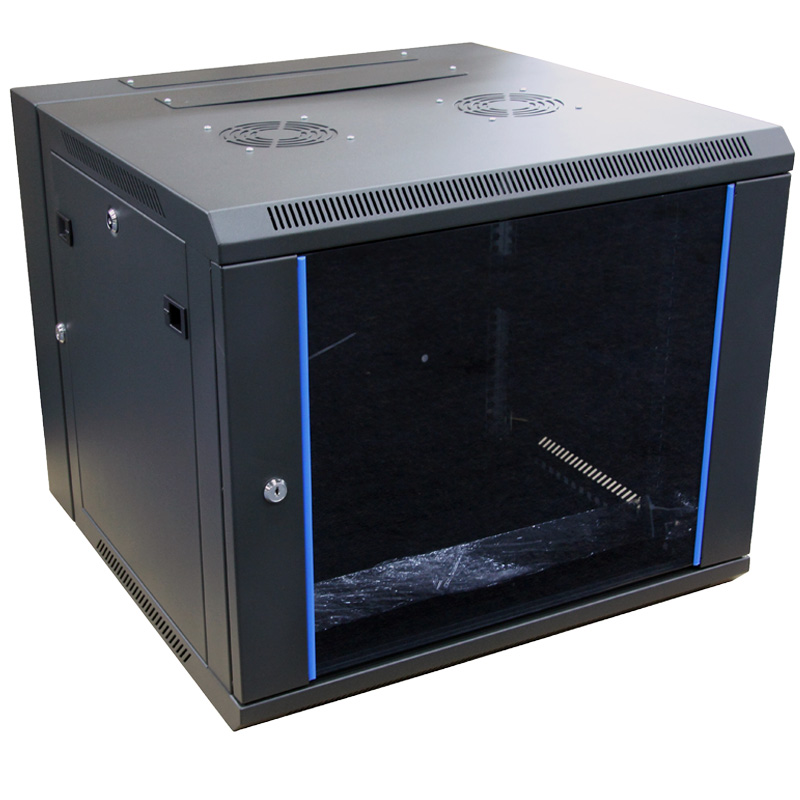

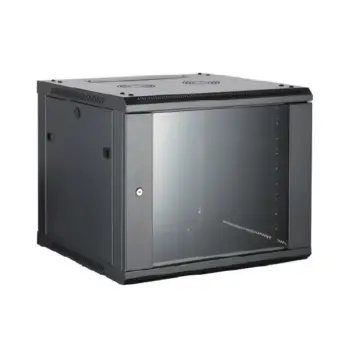

• Coffrets avec panneaux amovibles : structure fermée en acier, panneaux latéraux déverrouillables. Disponibles en profondeur 300, 450 ou 600 mm, largeur 600 mm. Charge maximale 60 kg.
• Coffrets en kit montage rapide : assemblage sans outillage en moins de 5 minutes. Profondeur 450 mm (40 kg max) ou 600 mm (30 kg max), avec porte avant vitrée et panneau arrière plein.

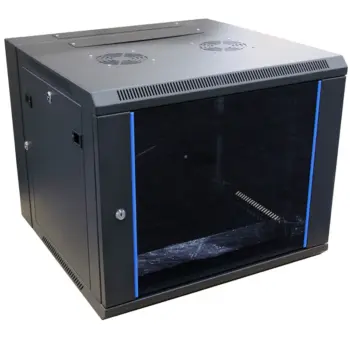

• Coffret mural pivotant 3 parties : structure articulée permettant l'accès arrière sans démonter les équipements. Profondeur totale 600 mm (450 + 150 mm), charge 60 kg, avec support de charge intégré.

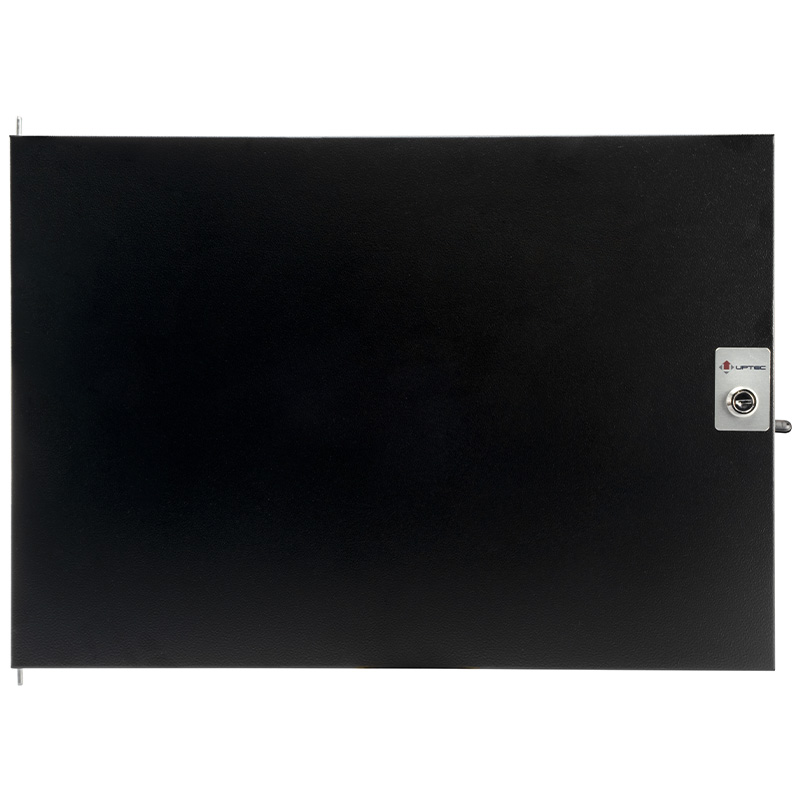

• Portes de remplacement : porte pleine ou perforée disponibles séparément, avec serrure, pour adapter ou remplacer la porte d'un coffret existant.

Comment choisir un coffret 9U ?

• Profondeur : la profondeur 300 mm est adaptée aux équipements passifs peu profonds (patch panels, prises de brassage) ; 450 mm couvre la plupart des switchs compacts ; 600 mm est recommandé pour les équipements actifs avec câblage arrière.
• Type d'installation : coffret posé sur étagère ou support, fixé au mur avec le modèle pivotant. Le coffret pivotant est à privilégier quand l'espace devant la baie est limité et que l'accès arrière est nécessaire.
• Type de porte : porte vitrée pour le contrôle visuel de l'état des équipements, porte pleine pour la discrétion ou une protection renforcée, porte perforée pour améliorer la ventilation passive.
• Capacité de charge : les coffrets avec panneaux amovibles supportent 60 kg, les kits 30 à 40 kg selon la profondeur. À vérifier si des équipements lourds (onduleurs, alimentations) sont prévus.
• Évolutivité : si l'installation est susceptible de croître à court terme, passer directement à une baie 12U ou 15U peut être plus économique que de multiplier les coffrets.

Questions fréquentes

Quelle hauteur utile pour un coffret 9U ?

9 unités de rack correspondent à environ 400 mm de hauteur utile (9 × 44,45 mm). La hauteur extérieure des coffrets UPTEC 9U est d'environ 503 mm.

Les coffrets 9U en kit nécessitent-ils des outils pour le montage ?

Non, le principe du kit montage rapide est l'assemblage sans outillage, en moins de 5 minutes selon les modèles.

Le coffret mural pivotant 9U supporte-t-il le poids des équipements quand il est ouvert ?

Oui, le modèle inclut un support de charge intégré pour maintenir la structure en position ouverte avec les équipements en place.

Peut-on changer de porte après l'achat ?

Oui, les portes pleine, perforée et vitrée sont disponibles séparément et compatibles avec les coffrets UPTEC de la même génération. La serrure est fournie avec la porte de remplacement.

La profondeur 300 mm est-elle suffisante pour un switch manageable ?

Cela dépend du modèle de switch. Les switchs de bureau compacts ou les switchs 1U d'entrée de gamme rentrent généralement dans 300 mm, mais la plupart des switchs manageable 1U professionnels ont une profondeur de 300 à 450 mm — vérifier les dimensions du switch avant de commander le coffret.
