42U

Baies 42U : le format standard des salles serveurs et datacenters

Le format 42U est le gabarit de référence pour les armoires rack 19" en environnement datacenter et salle informatique professionnelle. Avec 42 unités de montage disponibles et une hauteur hors tout d'environ 1984 mm, il offre la densité d'hébergement maximale pour les équipements actifs (serveurs, switches, baies de stockage), passifs (patch panels, bandeaux de câblage) et de gestion d'énergie (onduleurs, PDU). La gamme 42U UPTEC couvre également les bâtis rack ouverts pour les déploiements en aire ouverte ou les configurations nécessitant un accès sans contrainte de porte.

Les familles de produits 42U

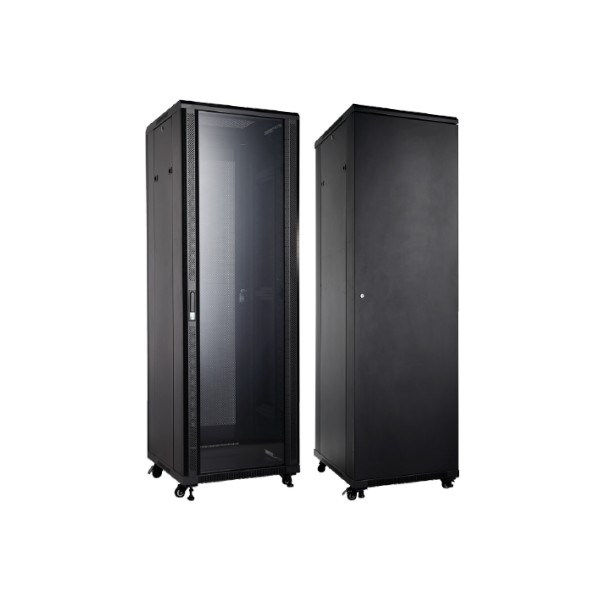

• Baies 42U largeur 600 mm : disponibles en profondeur 600, 800 et 1000 mm, porte avant vitrée ou portes AV/AR perforées doubles, panneaux latéraux amovibles, charge jusqu'à 800 kg

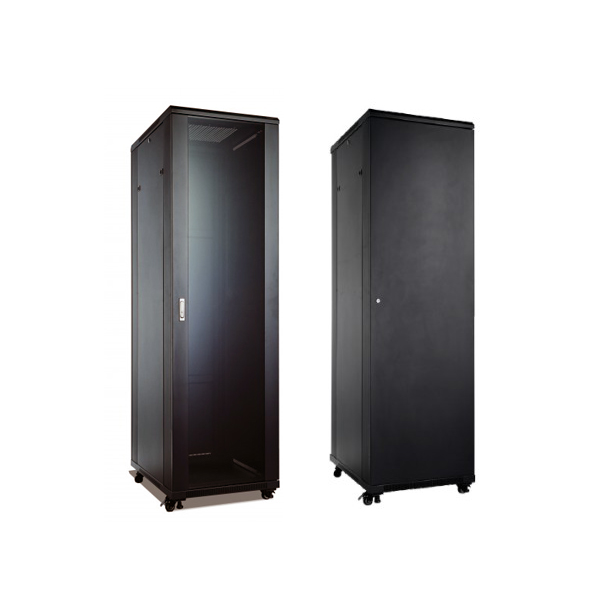

• Baies 42U largeur 800 mm : disponibles en profondeur 800, 1000 et 1200 mm, porte avant vitrée ou portes AV/AR perforées doubles, charge 400 à 800 kg selon le modèle

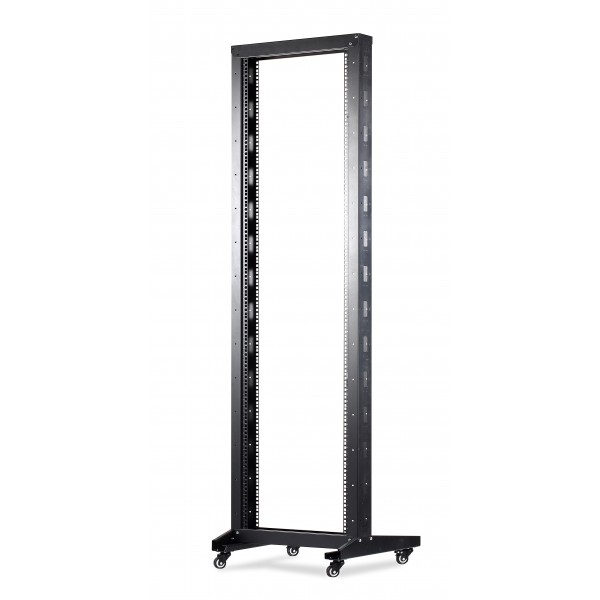

• Bâti rack ouvert 2 montants 42U : cadre ouvert métallique, charge 300 kg, 4 roulettes dont 2 avec frein, livré monté, fourni avec 40 kits de visserie

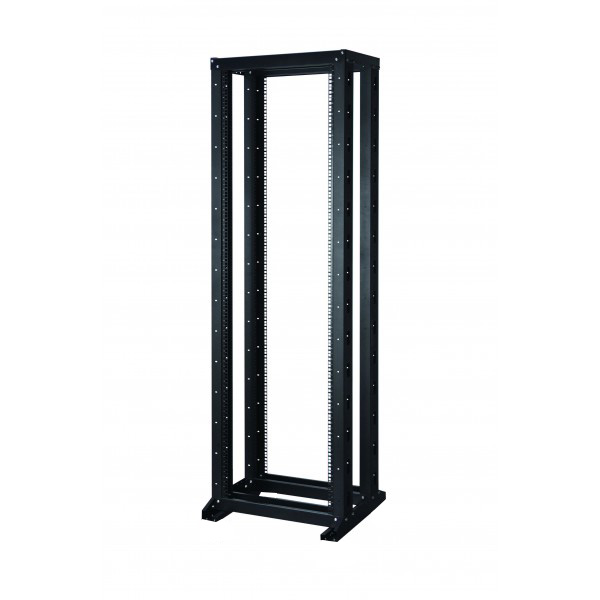

• Bâti rack ouvert 4 montants 42U : cadre ouvert 19", charge 400 kg, mobile

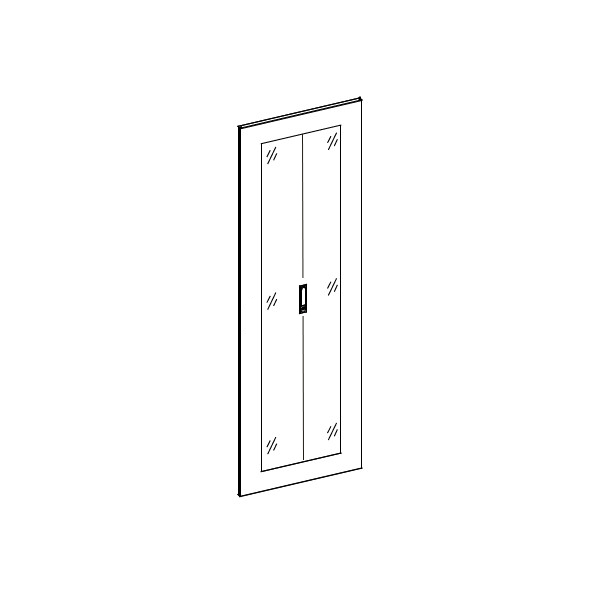

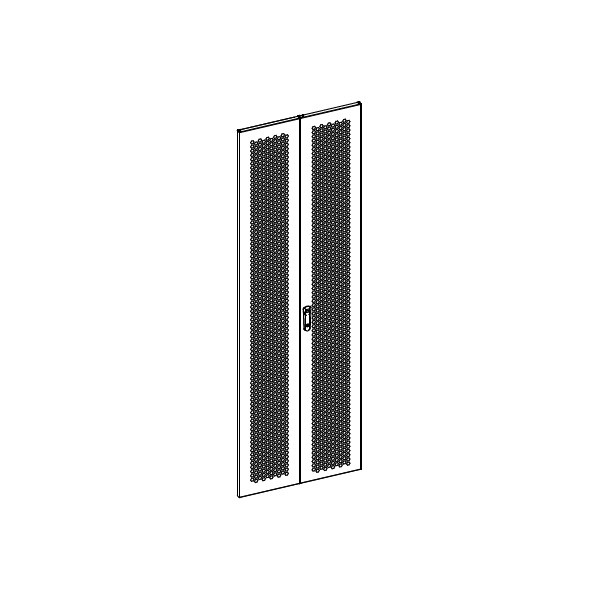

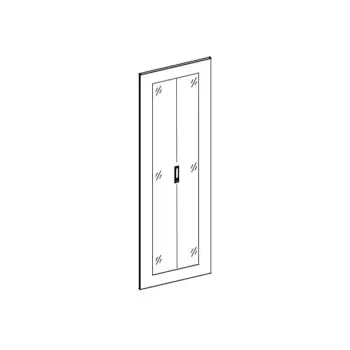

• Portes de remplacement et d'option : portes simples vitrées, portes doubles vitrées, portes doubles perforées disponibles séparément en largeur 800 et 1000 mm

Comment choisir une baie 42U ?

• Largeur : 600 mm pour les équipements réseau et brassage standard ; 800 mm pour les serveurs à large profondeur, les équipements à châssis élargi ou les installations nécessitant un passage de câbles latéral important
• Profondeur : dimensionner selon le serveur ou l'équipement le plus profond, en ajoutant 150 à 200 mm pour les câbles arrière ; les profondeurs 1000 et 1200 mm conviennent aux serveurs lames et équipements de stockage
• Capacité de chargement : vérifier la charge totale des équipements installés ; certains modèles 800 mm atteignent 800 kg, d'autres sont limités à 400 kg
• Type de porte : vitrée pour la visibilité des voyants LED sans ouverture ; perforée simple ou double pour une ventilation passive optimisée en salle climatisée
• Bâti ouvert ou armoire fermée : le bâti rack ouvert convient aux déploiements nécessitant un accès universel et une aération maximale sans contrainte de façade ; l'armoire fermée apporte la sécurité physique et le contrôle de l'accès
• Portes séparées : la sous-catégorie Portes permet d'acquérir des portes avant vitrées ou perforées compatibles séparément, pour remplacement ou modification de configuration
• Finition et accessoires : toutes les baies sont en noir RAL 9005, IP20, livrées avec 4 pieds vérins, panneaux latéraux et kit visserie/mise à la terre

Questions fréquentes

Quelle profondeur choisir pour une baie 42U accueillant des serveurs 1U ?

Les serveurs rack 1U standards ont généralement une profondeur comprise entre 600 et 900 mm selon les constructeurs. Une profondeur de baie de 1000 mm offre une réserve confortable pour le câblage arrière. Pour des serveurs lames ou des équipements plus profonds, la profondeur 1200 mm est recommandée.

Quelle est la différence entre porte vitrée et porte perforée ?

La porte vitrée permet de visualiser les voyants des équipements sans ouvrir l'armoire ; elle offre une protection physique complète mais une ventilation naturelle moindre qu'une porte perforée. La porte perforée (simple ou double) favorise la circulation d'air frontale, ce qui est préférable dans les salles bénéficiant d'un flux d'air froid en allée froide/chaude.

Un bâti rack ouvert est-il sécurisé ?

Un bâti rack ouvert n'offre pas de protection physique contre l'accès aux équipements. Il est adapté aux environnements déjà sécurisés (salle d'accès restreint, cage sécurisée) ou aux déploiements temporaires. Pour un accès contrôlé, une baie fermée avec serrure est préférable.

Les portes de remplacement sont-elles compatibles entre les gammes ?

Les portes disponibles dans la sous-catégorie Portes de la gamme 42U UPTEC sont spécifiées par largeur de baie (600, 800 ou 1000 mm). La compatibilité avec une baie existante est à vérifier selon la largeur et le modèle de baie.

Les baies 42U sont-elles livrées montées ?

Les bâtis rack ouverts sont livrés montés. Les baies fermées sont généralement livrées en kit ; la vérification du mode de livraison (monté ou à assembler) est à effectuer sur chaque fiche produit.
