Splitters vidéo : distribuer un signal vers plusieurs afficheurs

Un splitter vidéo, également appelé répartiteur ou distributeur, prend un signal source unique et le reproduit à l'identique sur toutes les sorties en simultané. Contrairement à un switch qui sélectionne une source parmi plusieurs, le splitter ne modifie pas la sélection : chaque écran affiche en permanence la même image. Cette fonction est utilisée dans les salles de présentation, les affichages dynamiques, les salles de surveillance ou les configurations de formation où plusieurs postes de travail doivent afficher le même contenu.

Les familles de splitters

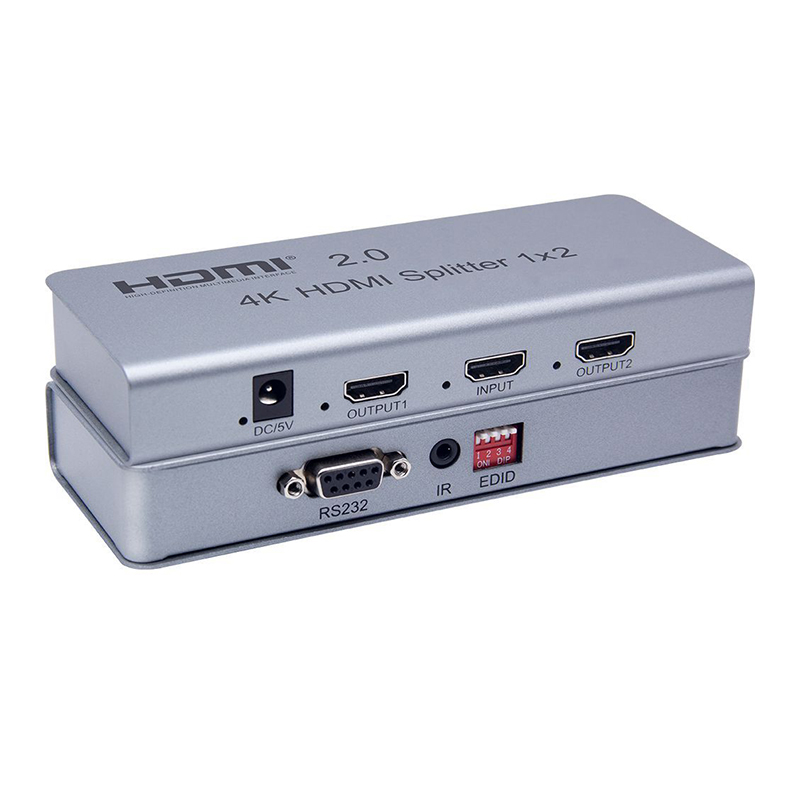

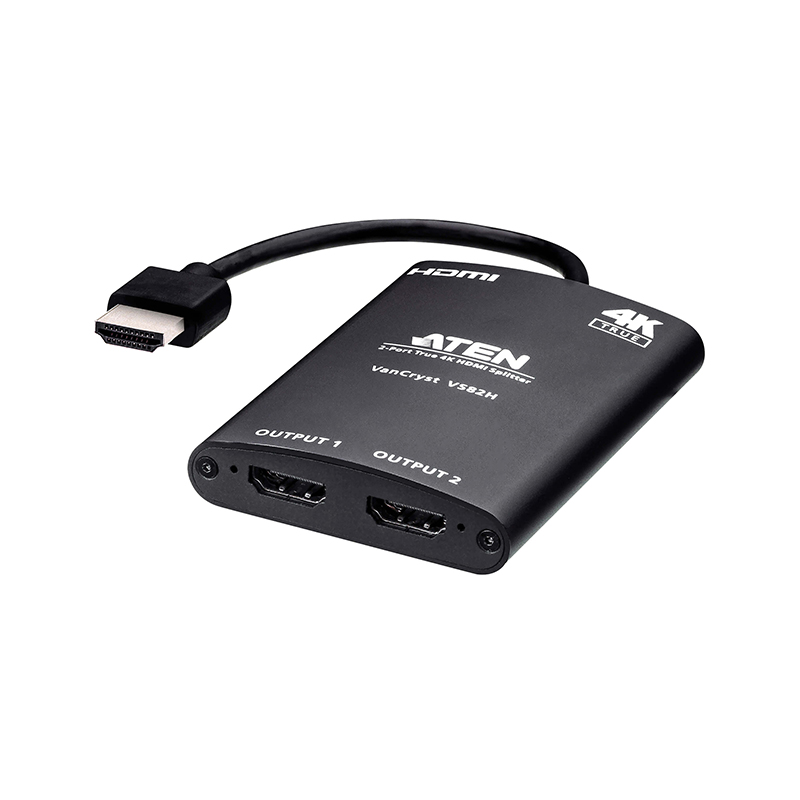

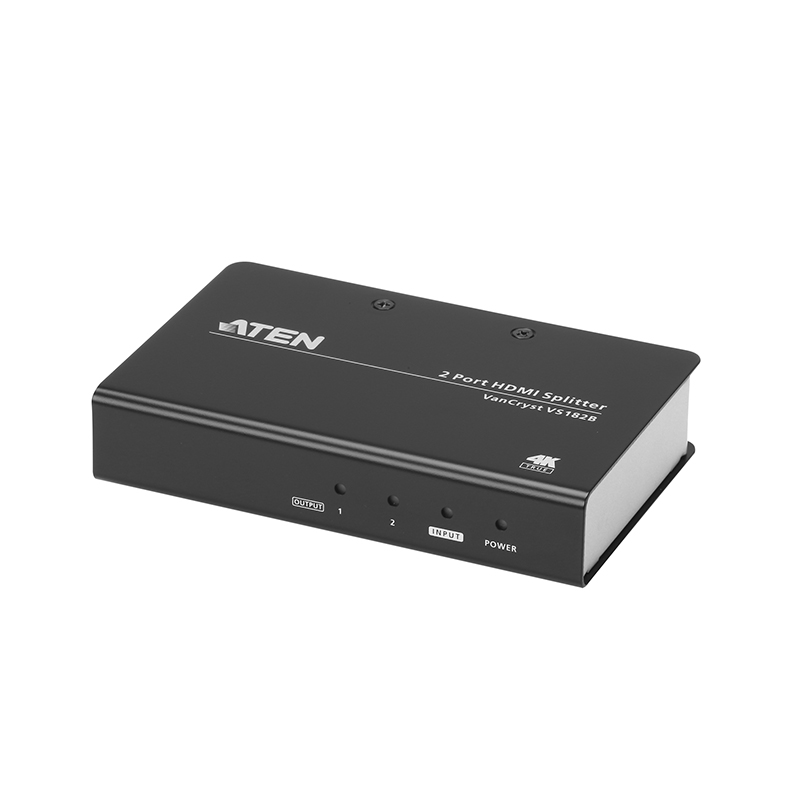

• Splitters HDMI 2 ports : modèles compacts pour dupliquer un signal HDMI sur deux écrans. Les modèles HDMI 2.0 supportent le 3840×2160 à 60 Hz avec HDR.

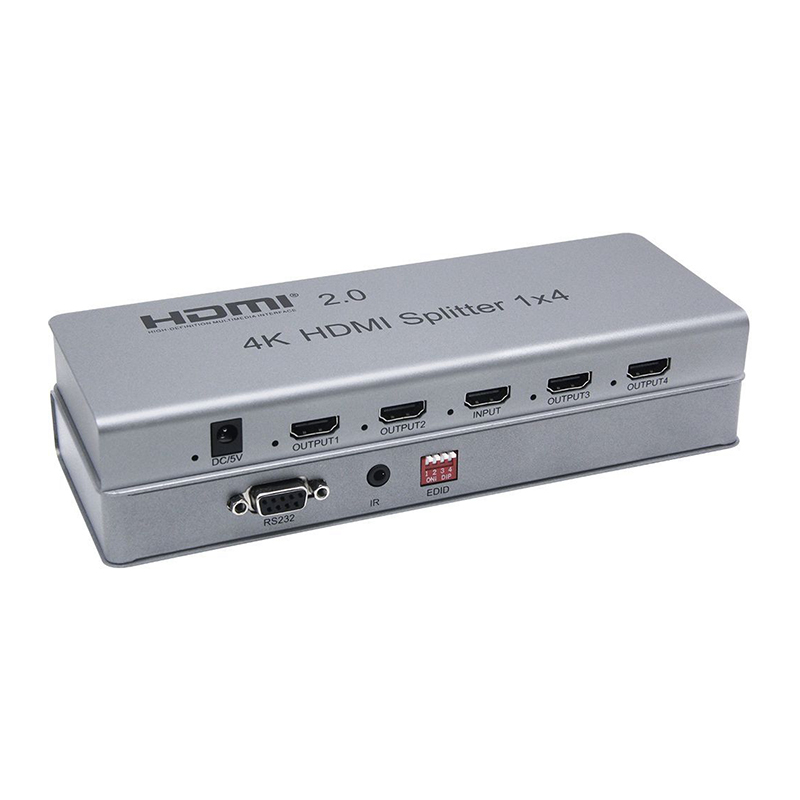

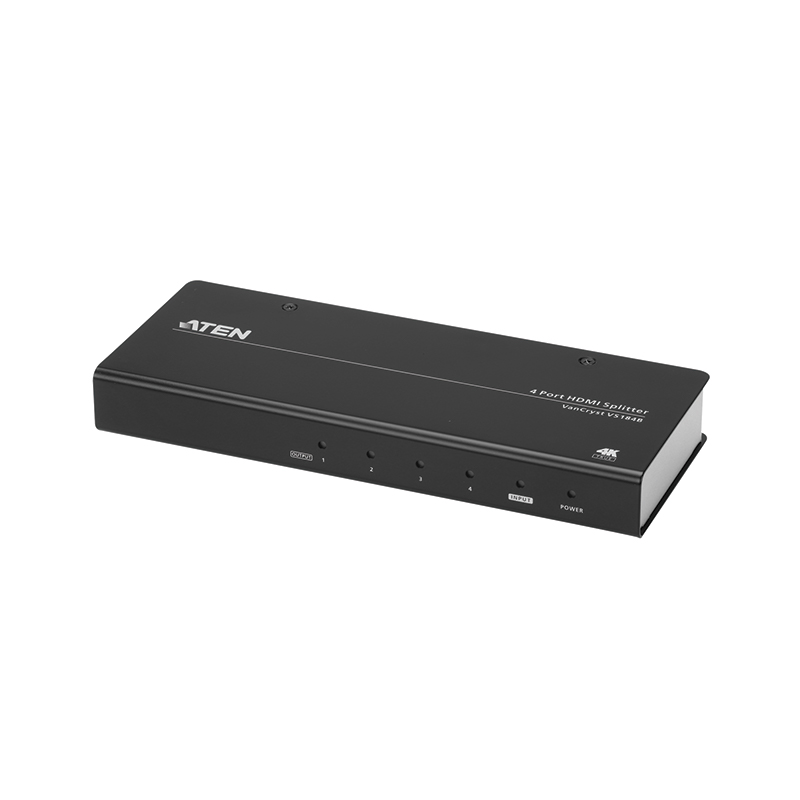

• Splitters HDMI 4 ports : distribution vers quatre afficheurs depuis une seule source HDMI.

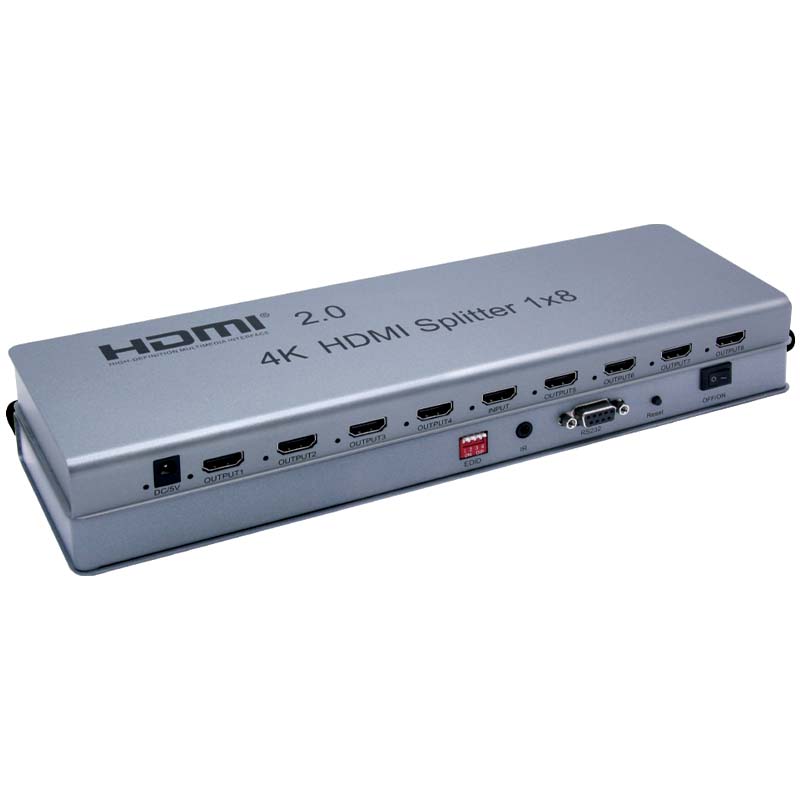

• Splitters HDMI 8 ports : pour les installations de grande envergure (salles de conférence, espaces d'exposition). Modèles rack ou de table selon la référence.
• Splitter HDMI 10 ports (ATEN VS0110HA) : distribution 4K vers dix écrans simultanément.
• Splitters HDMI via câble Cat5e/HDBaseT : transmettent le signal HDMI par câble réseau catégorie 5e, permettant d'éloigner les écrans jusqu'à 60 m (ATEN VS1808T) ou 100 m (ATEN VS1814T avec technologie HDBaseT).

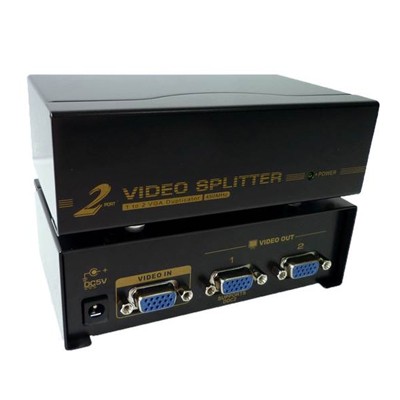

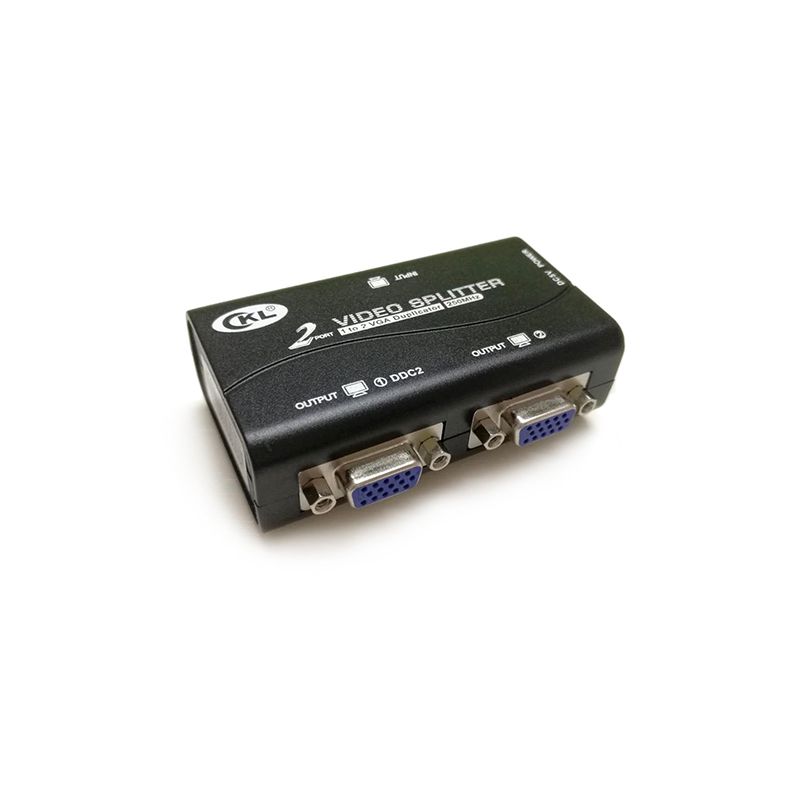

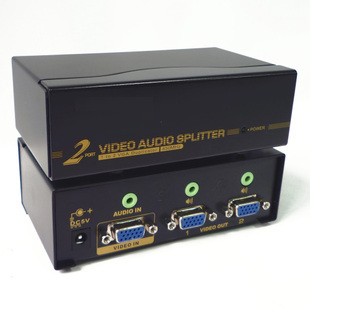

• Splitters VGA : modèles 2 et 8 ports, bande passante jusqu'à 450 MHz, résolution jusqu'à 2048×1536. Pour les installations avec sources VGA encore actives.

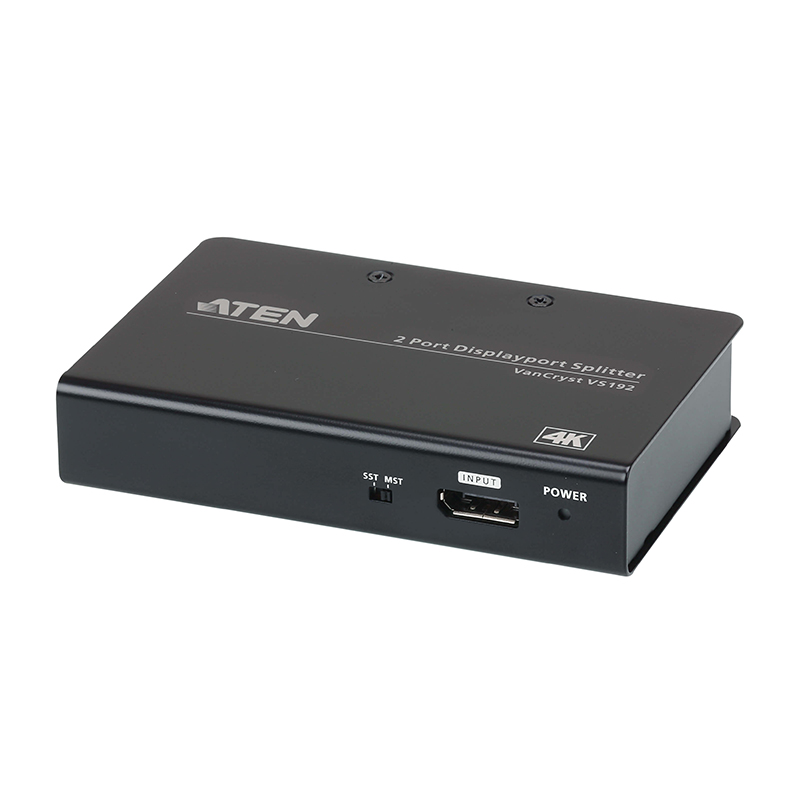

• Splitter DisplayPort True 4K 2 ports (ATEN VS192) : distribue une source DisplayPort 1.2a vers deux moniteurs DisplayPort, avec support du mode MST et des résolutions jusqu'à 4096×2160 à 60 Hz.

Comment choisir un splitter vidéo ?

• Interface source : HDMI pour les équipements récents (PC, lecteurs, décodeurs), VGA pour les sources analogiques anciennes, DisplayPort pour les stations de travail et certains moniteurs professionnels.
• Nombre de sorties : déterminer le nombre d'écrans à alimenter. Au-delà de 8 sorties, peu de modèles sont disponibles en HDMI direct ; la distribution par câble Cat5e devient une alternative pratique.
• Résolution requise : pour un affichage 4K (3840×2160 à 60 Hz), choisir un splitter HDMI 2.0 avec support HDR et HDCP 2.2. Pour du 1080p, un splitter HDMI 1.4 suffit.
• Distance entre la source et les écrans : au-delà de 10-15 m en HDMI passif, la qualité du signal peut se dégrader. Un splitter avec sortie Cat5e ou HDBaseT permet d'atteindre des distances de 60 à 100 m par écran.
• Fonctionnalité EDID : certains splitters disposent d'un mode de gestion EDID pour imposer une résolution fixe indépendamment des écrans connectés, utile quand les moniteurs ont des capacités hétérogènes.
• Alimentation : les splitters multiports nécessitent généralement une alimentation externe. Vérifier la disponibilité de l'alimentation sur le site d'installation.

Questions fréquentes

Tous les écrans affichent-ils la même résolution avec un splitter ?

Oui, un splitter distribue un signal unique à l'identique. Si les écrans ont des résolutions différentes, certains modèles appliquent une réduction automatique à la résolution du moniteur le moins capable, ce qui peut affecter la qualité sur les écrans haute résolution. Les modèles avec gestion EDID avancée permettent de contourner ce comportement.

Un splitter HDMI fonctionne-t-il avec du contenu protégé HDCP ?

Les splitters compatibles HDCP 2.2 (HDMI 2.0) transmettent le contenu protégé à condition que tous les écrans connectés soient également compatibles HDCP. Si un seul écran ne l'est pas, la diffusion peut être bloquée sur toutes les sorties.

Peut-on cascader deux splitters pour obtenir plus de sorties ?

Certains modèles VGA le permettent (cascade jusqu'à 3 niveaux). En HDMI, la mise en cascade est techniquement possible mais peut dégrader la qualité du signal et créer des problèmes HDCP ou EDID. Il est préférable d'utiliser directement un splitter avec le nombre de ports requis.

Quelle est la différence entre HDBaseT et Cat5e pour la distribution HDMI longue distance ?

La technologie HDBaseT utilise un câble Cat5e ou Cat6 pour transporter simultanément vidéo HDMI, audio, alimentation (PoE) et données de contrôle jusqu'à 100 m. Une extension HDMI simple via Cat5e sans HDBaseT se limite généralement à 60 m et ne transporte que la vidéo.
