Matrices

Matrices : commutation vidéo multi-sources vers multi-affichages

À la différence d'un simple sélecteur ou d'un splitter, un commutateur matriciel offre un routage entièrement croisé : chaque sortie peut afficher n'importe quelle entrée, simultanément et indépendamment. C'est l'équipement central des salles de contrôle, studios de présentation, espaces d'affichage dynamique, amphithéâtres et environnements de supervision nécessitant une flexibilité totale dans la distribution des sources vidéo.

Les types de matrices

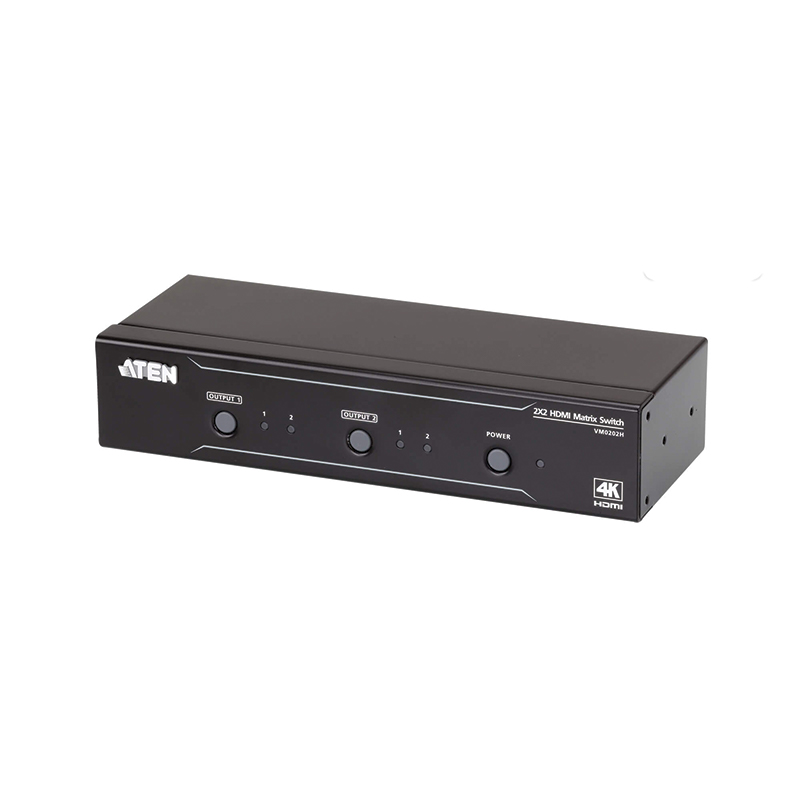

• Matrices HDMI 4K compactes : formats 2×2, 4×4 et 8×8, en résolution UHD (3840×2160) ou DCI (4096×2160), avec gestion EDID et compatibilité HDCP ; contrôle possible par panneau avant, RS-232 ou interface réseau.

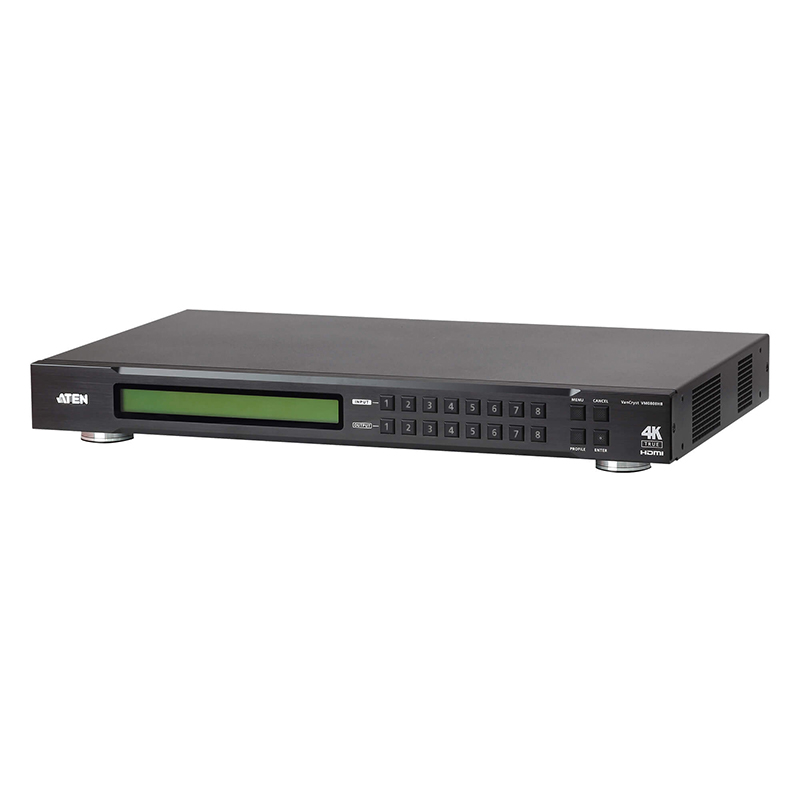

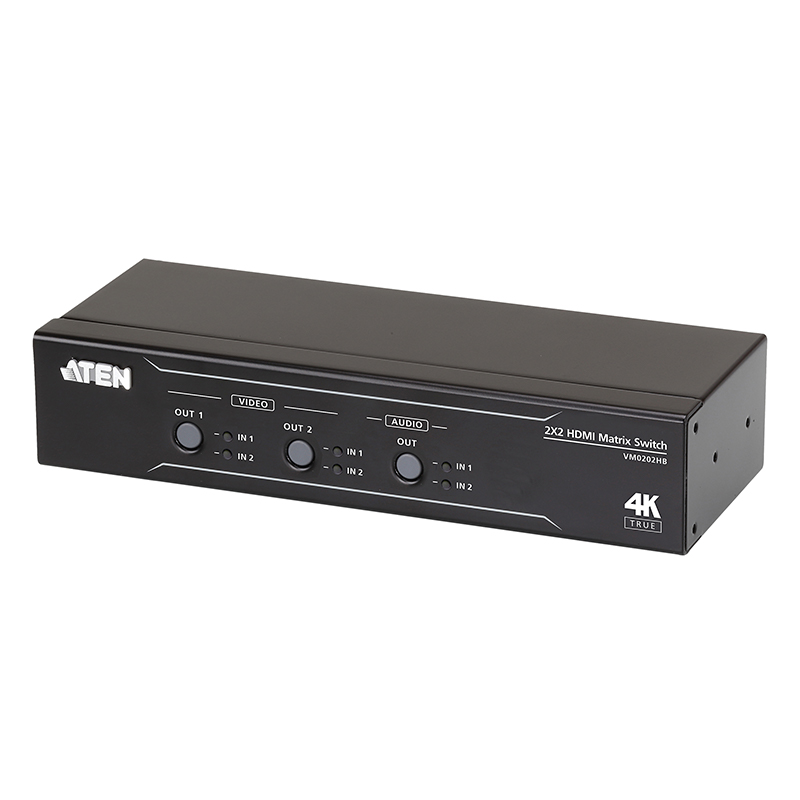

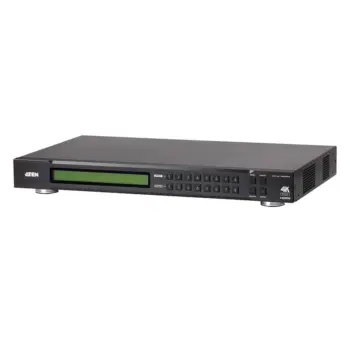

• Matrices HDMI True 4K : génération plus récente supportant le 4K à 60 Hz en 4:4:4, pour une restitution colorimétrique sans compromis ; disponibles en 2×2, 4×4 et 8×8.
• Matrices grand format : configurations 16×16 avec écran LCD de visualisation des connexions, conçues pour les salles de contrôle et les installations AV complexes.
• Commutateurs de présentation multiformat : matrices intégrant plusieurs technologies dans un seul châssis — routage vidéo, conversion analogique/numérique, extension HDBaseT, mélangeur audio DSP et basculement sans coupure (seamless) pour des transitions fluides entre sources ; disponibles en configurations 4×2, 7×3 et 5×2 selon le modèle.
• Matrices VGA analogiques : pour installations existantes en VGA avec audio, format 2×2 jusqu'à 450 MHz, pilotables par télécommande IR.

Comment choisir une matrice ?

Nombre d'entrées et de sorties

• Recenser le nombre de sources actives et d'affichages à alimenter simultanément, en prévoyant une marge pour d'éventuelles extensions.
• Les formats courants sont 2×2, 4×4, 8×8 et 16×16 ; certains modèles proposent des configurations asymétriques (ex. 4×2, 7×3).

Résolution maximale requise

• Pour des affichages 4K à 60 Hz en qualité maximale, privilégier une matrice True 4K (4096×2160 à 60 Hz, 4:4:4).
• Pour des usages 1080p ou 4K@30 Hz, les matrices 4K standard sont suffisantes et généralement moins coûteuses.

Mode de contrôle

• Panneau avant à boutons pour une commutation manuelle directe.
• RS-232 ou Ethernet (Telnet, interface web) pour une intégration dans un système de contrôle AV automatisé.
• Certains modèles supportent également des API ou des contrôleurs tiers.

Fonctions audio

• Vérifier si la matrice gère l'audio embarqué (HDMI ARC, Dolby, DTS) ou si un traitement audio séparé est nécessaire.
• Les commutateurs de présentation multiformat intègrent souvent un DSP audio et des sorties analogiques dédiées.

Intégration HDBaseT

• Certains modèles intègrent nativement des sorties HDBaseT, permettant d'étendre le signal vers des affichages distants sans équipement supplémentaire.

Questions fréquentes

Quelle est la différence entre un splitter et une matrice ?

Un splitter duplique une source unique vers plusieurs sorties. Une matrice permet de router indépendamment chacune des sources vers chacun des affichages, avec une affectation modifiable à tout moment.

Une matrice HDMI peut-elle gérer des sources et affichages de résolutions différentes ?

La plupart des matrices modernes intègrent une gestion EDID qui négocie automatiquement la résolution entre la source et l'affichage. Vérifier que le modèle dispose de cette fonction, notamment en configuration mixte 4K/1080p.

La commutation sans coupure (seamless) est-elle disponible sur toutes les matrices ?

Non, le basculement seamless est une fonction spécifique présente sur certains commutateurs de présentation. Les matrices de commutation standard peuvent produire un bref écran noir lors du changement de source.

Peut-on contrôler une matrice depuis un système de contrôle AV tiers ?

Les matrices équipées de ports RS-232 et d'une interface Telnet/IP sont généralement compatibles avec les systèmes de contrôle AV du marché via des pilotes ou des commandes séries documentées.

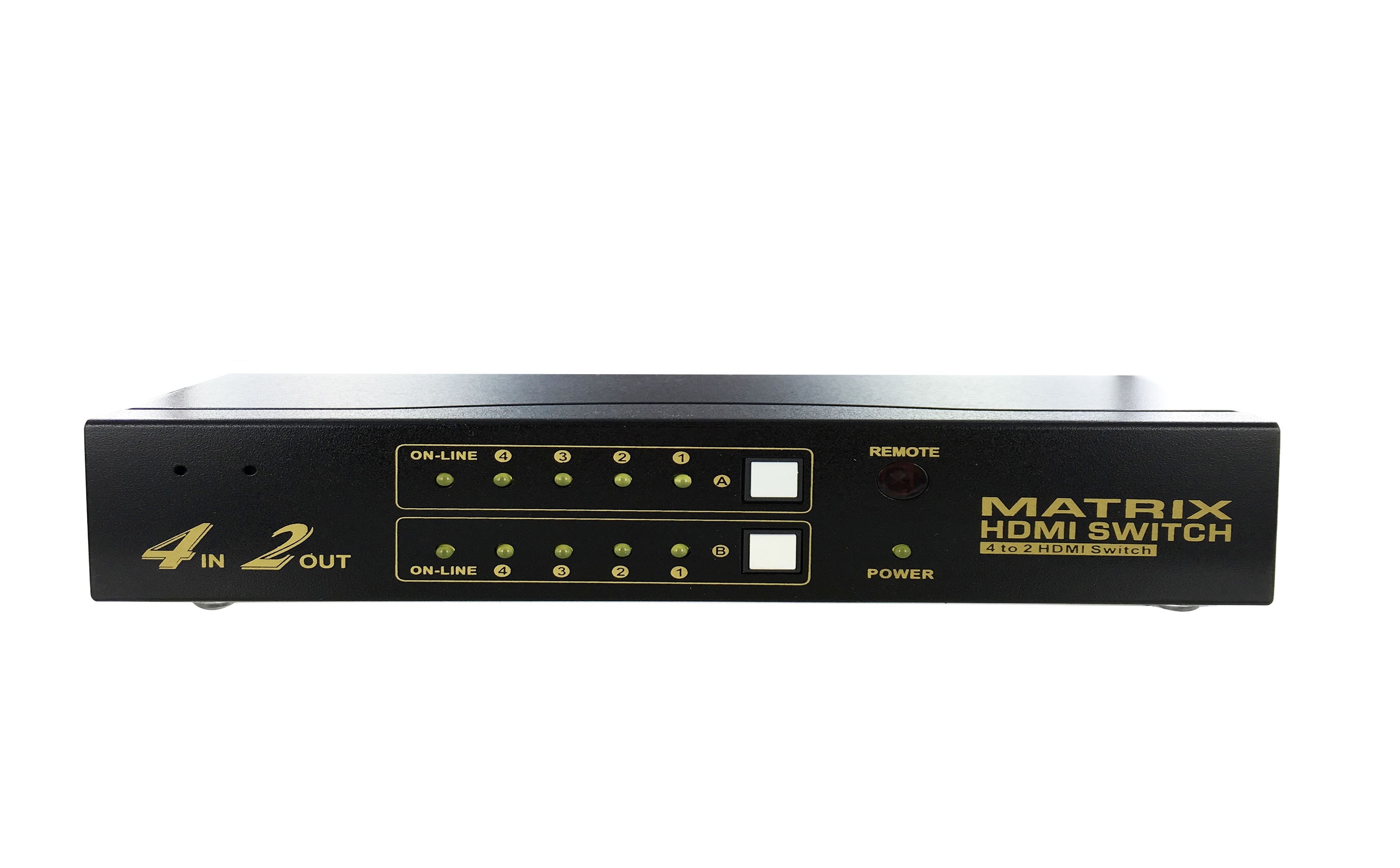

Quelle matrice choisir pour une salle de conférence avec 4 sources et 2 écrans ?

Une matrice 4×2 ou un commutateur de présentation multiformat 4×2 est adapté à ce cas. Si des sources analogiques (PC VGA) coexistent avec des sources HDMI, un commutateur de présentation avec conversion intégrée simplifie l'installation.
