DVI : connectique vidéo numérique et analogique pour PC et moniteurs

Le standard DVI (Digital Visual Interface) a été conçu pour transmettre des signaux vidéo non compressés entre une source (carte graphique, lecteur, émetteur) et un écran ou un projecteur. Il coexiste encore largement avec les interfaces HDMI et VGA dans les environnements professionnels disposant de parcs de moniteurs et de matériels graphiques plus anciens, et reste nécessaire dès lors qu'un équipement ne propose que ce type de sortie ou d'entrée.

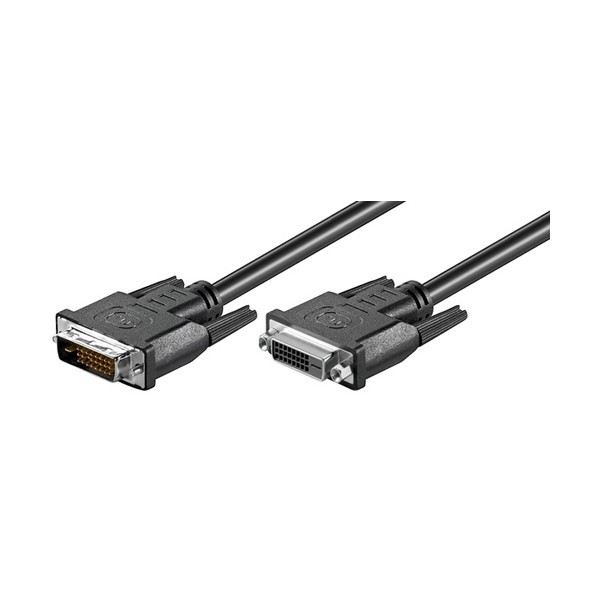

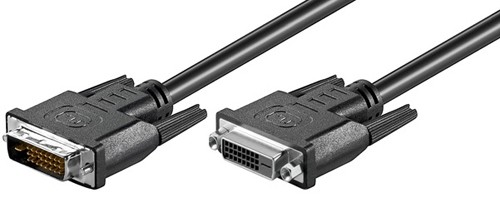

La catégorie couvre l'ensemble des déclinaisons du connecteur DVI : câbles mâle/mâle, rallonges mâle/femelle et adaptateurs vers les interfaces adjacentes.

Les familles de DVI

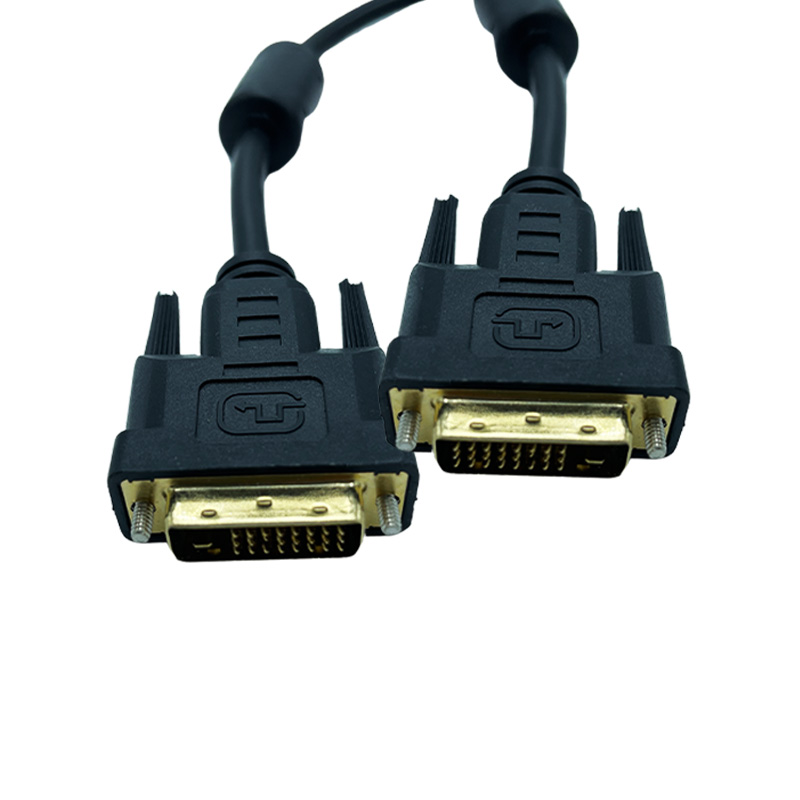

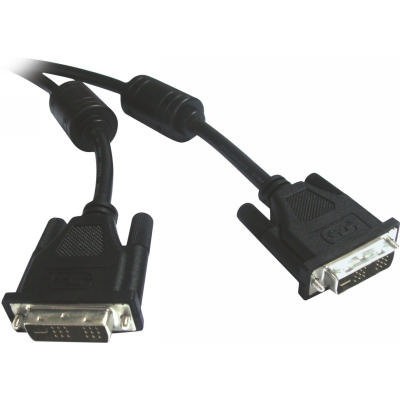

• DVI-D (24+1) Dual Link : cordons purement numériques en configuration dual link, supportant des résolutions supérieures à la Full HD et les taux de rafraîchissement élevés ; connecteurs 24 broches + 1 broche d'alimentation
• DVI-I (24+5) : cordons transportant simultanément les signaux numériques et analogiques, permettant une compatibilité avec des moniteurs VGA via adaptateur ; 24 broches numériques + 5 broches analogiques
• DVI-A (12+5) vers VGA : cordons adaptateurs transmettant uniquement le signal analogique du DVI vers une prise HD15 VGA, pour raccorder un écran VGA à une sortie DVI analogique

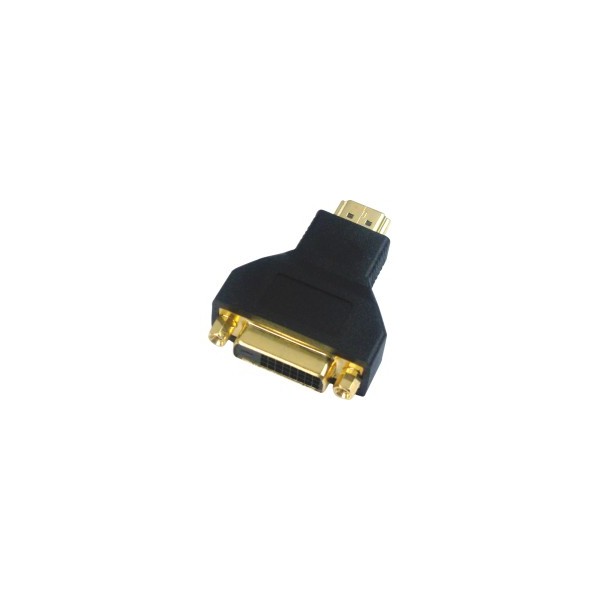

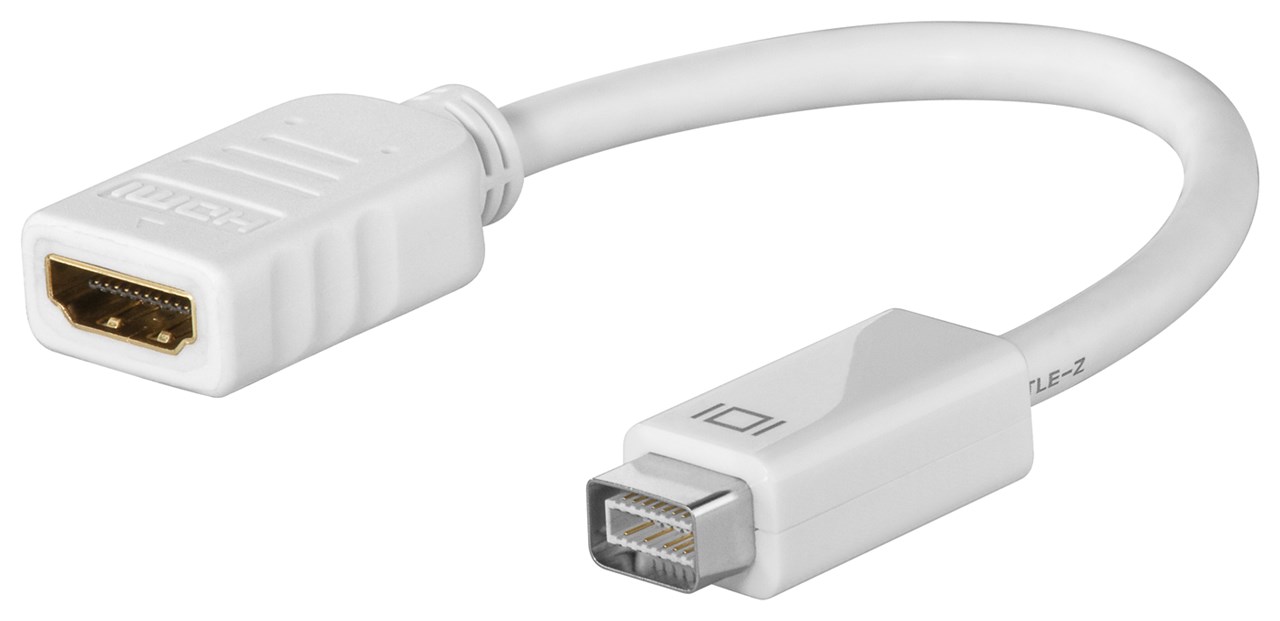

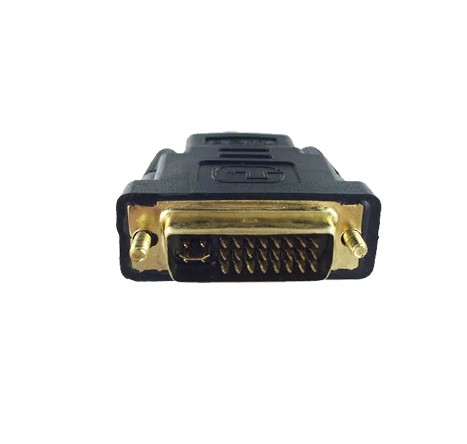

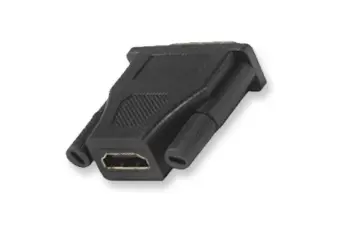

• Adaptateurs DVI - HDMI : permettent de connecter une source DVI-D sur une entrée HDMI ou inversement, sans conversion de signal (même domaine numérique non compressé) ; contacts dorés pour protection du signal

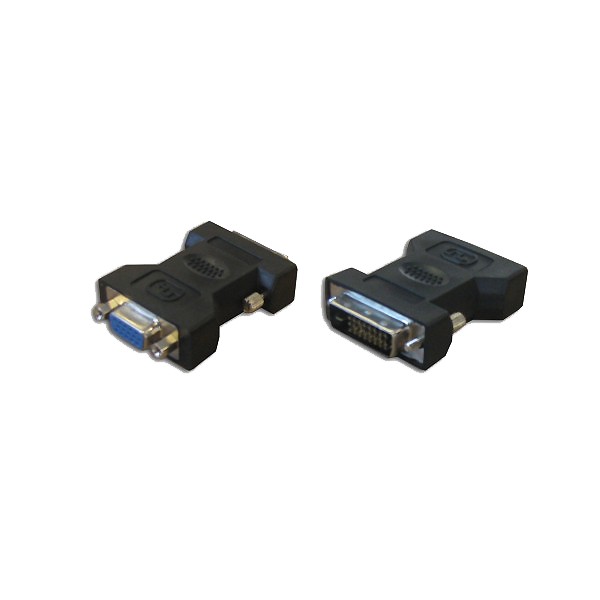

• Adaptateurs DVI - VGA : adaptateurs courts reliant un port DVI-I à un câble ou écran HD15 VGA

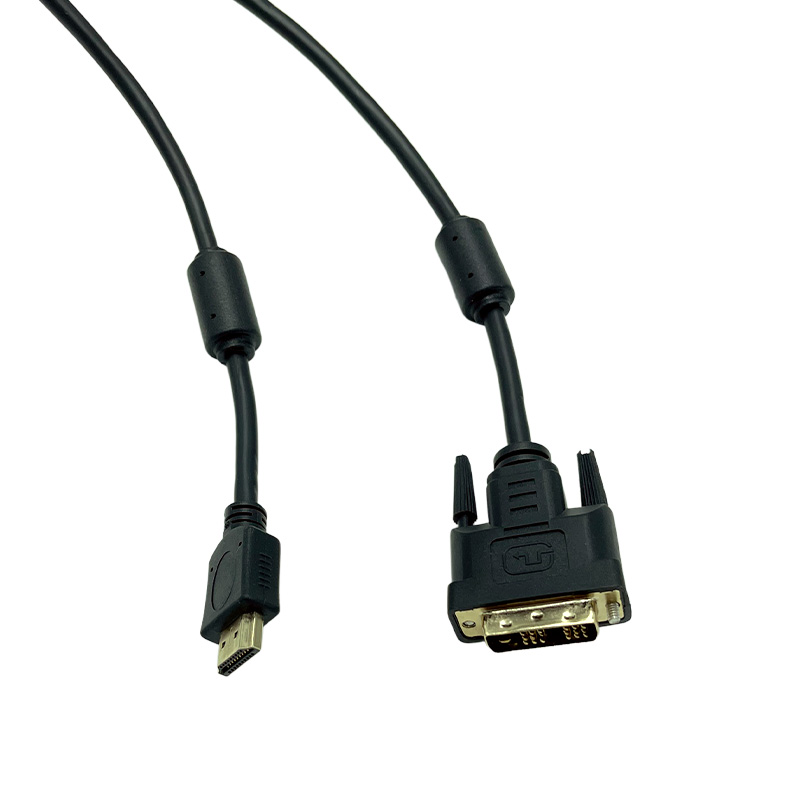

• DVI vers HDMI : cordons actifs ou passifs assurant la liaison directe entre une sortie DVI et une entrée HDMI

Comment choisir un câble ou adaptateur DVI ?

Plusieurs paramètres déterminent le bon choix :

• Type de connecteur DVI : DVI-D (numérique uniquement), DVI-I (numérique + analogique), DVI-A (analogique uniquement) — vérifier le type de port disponible sur la carte graphique et sur l'écran
• Single link vs dual link : le single link (18+1) suffit pour les résolutions jusqu'à 1920×1200 ; le dual link (24+1) est nécessaire pour les résolutions supérieures (2560×1600 et au-delà) ou pour les moniteurs haute fréquence
• Interface de destination : DVI-D vers HDMI pour une connexion à un téléviseur ou moniteur HDMI ; DVI-I ou DVI-A vers HD15 pour un écran VGA
• Longueur du câble : les longueurs disponibles vont de 1,8 m à 15 m ; pour les distances importantes, s'assurer que le câble est suffisamment blindé pour maintenir l'intégrité du signal
• Qualité des contacts : les connecteurs dorés réduisent l'oxydation et assurent une meilleure protection du signal dans le temps
• Blindage : pour un usage en environnement avec perturbations électromagnétiques, privilégier les cordons haute qualité (HQ) avec blindage total

Questions fréquentes

Peut-on utiliser un câble DVI-D à la place d'un câble DVI-I ?

Un câble DVI-D fonctionne sur un port DVI-I côté source (la carte graphique), car DVI-I est rétrocompatible avec DVI-D sur la partie numérique. En revanche, DVI-D ne transporte aucun signal analogique : il ne peut pas être utilisé avec un adaptateur vers VGA.

Un adaptateur DVI vers HDMI transmet-il le son ?

Non. DVI ne transporte pas de signal audio, contrairement à HDMI. Un adaptateur DVI/HDMI purement passif ne transmet que la vidéo. Il faut une sortie audio séparée pour le son.

Quelle longueur maximale pour un câble DVI sans dégradation du signal ?

En général, les câbles DVI passifs fonctionnent correctement jusqu'à environ 5 m pour le dual link et jusqu'à 10-15 m pour le single link, selon la qualité du câble et la résolution utilisée. Au-delà, des amplificateurs ou des extendeurs peuvent être nécessaires.

DVI-I et DVI-D sont-ils physiquement compatibles ?

Le connecteur DVI-I a plus de broches que DVI-D (les 4 broches analogiques autour de la lamelle centrale). Un câble DVI-D s'insère dans un port DVI-I, mais pas l'inverse : un câble DVI-I ne peut pas être branché sur un port DVI-D, car les picots analogiques entrent en conflit avec la forme du port.
