Plastrons 45x45 : usage et périmètre

Le format 45 × 45 mm est un standard largement répandu en France pour les boîtiers d'encastrement, compatible avec la plupart des gammes de plinthes et de mobilier technique. Un plastron remplace l'obturation neutre d'une prise murale et intègre directement le connecteur souhaité — côté façade, une embase femelle ; côté fond de boîte, une embase femelle ou mâle, un bornier à visser ou un câble partant directement vers la source ou l'écran.

Cette catégorie regroupe des modules passifs (coupleurs F/F), des modules avec câble intégré (longueurs de 5 à 20 m selon les versions) et des modules actifs avec amplification du signal sur les plus grandes distances USB. Des modèles spéciaux complètent la gamme : chargeur USB double port, interrupteur lumineux, passe-câbles.

Les familles de plastrons 45x45

• VGA (HD15) : plastrons HD15 femelle/femelle ou avec câble VGA intégré (longueurs 5 m et 15 m), avec ou sans signal audio Jack 3,5 mm combiné

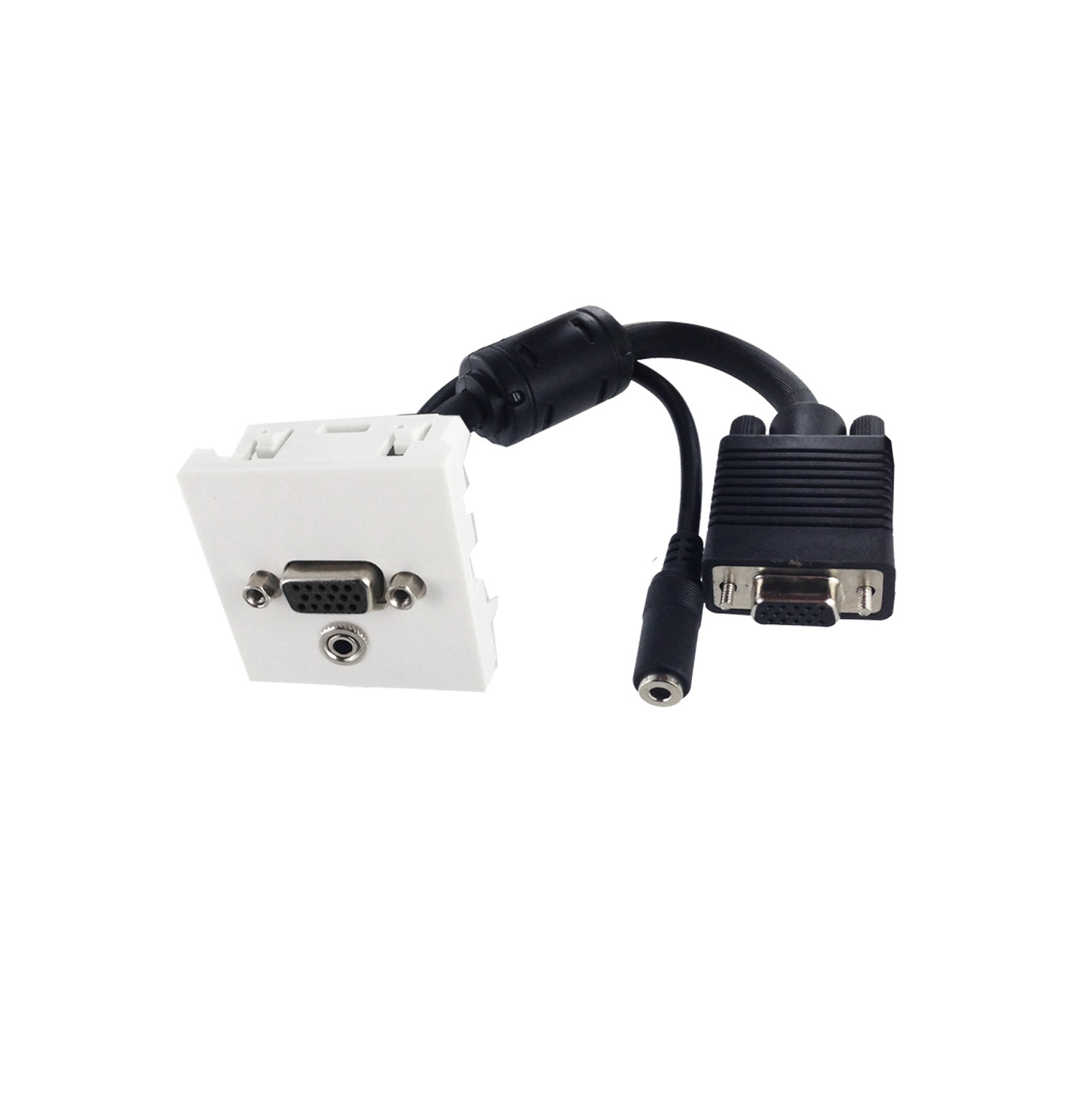

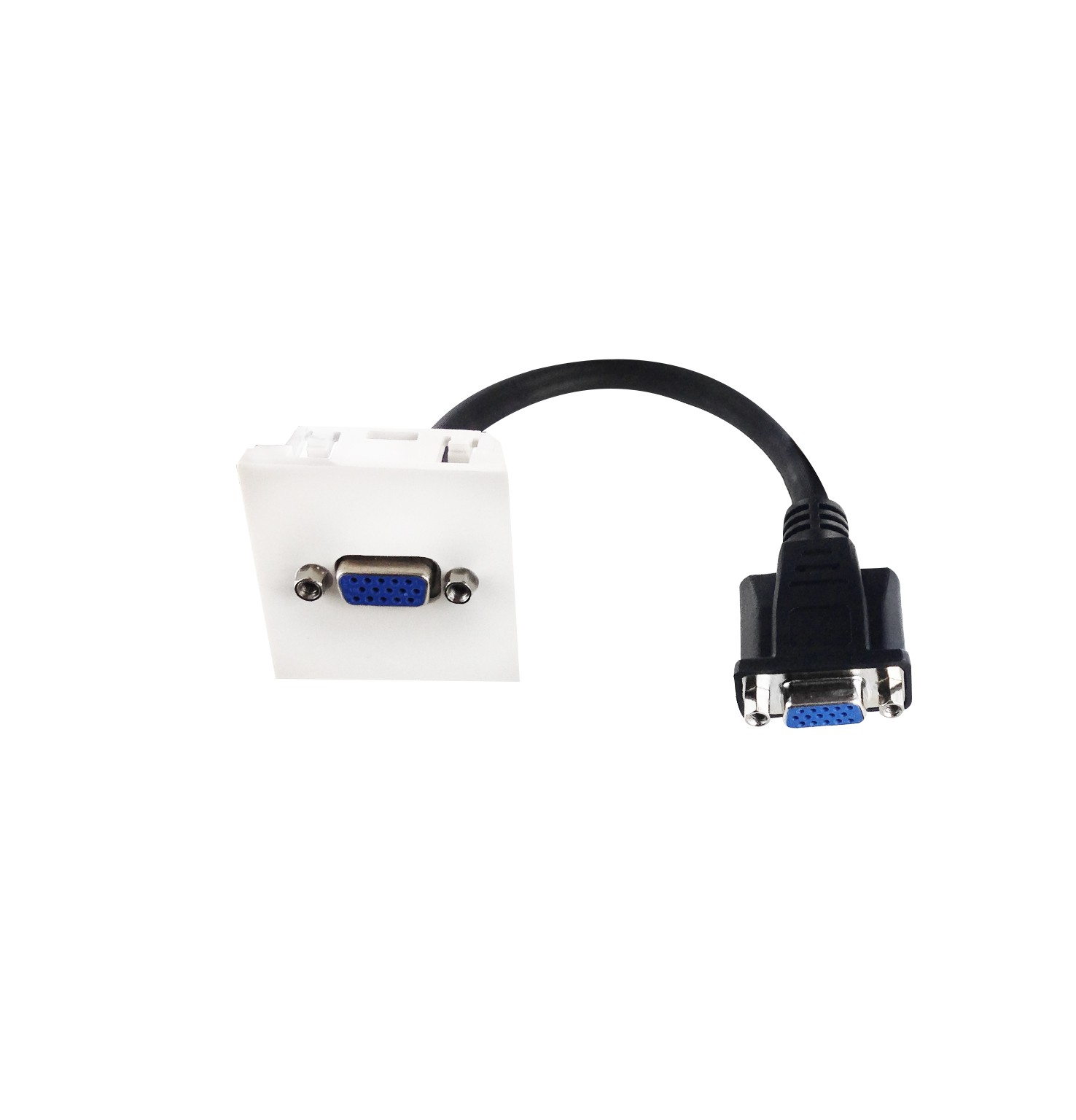

• VGA + Audio : module combiné HD15 + Jack 3,5 mm stéréo, en version coupleur ou câble fixe AWG28

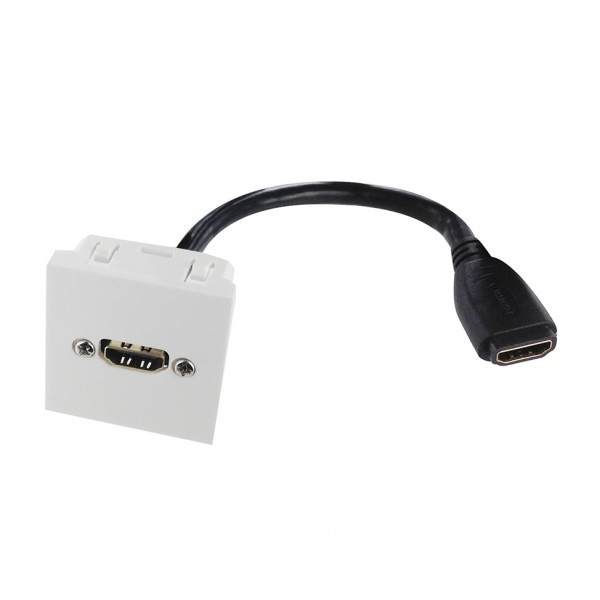

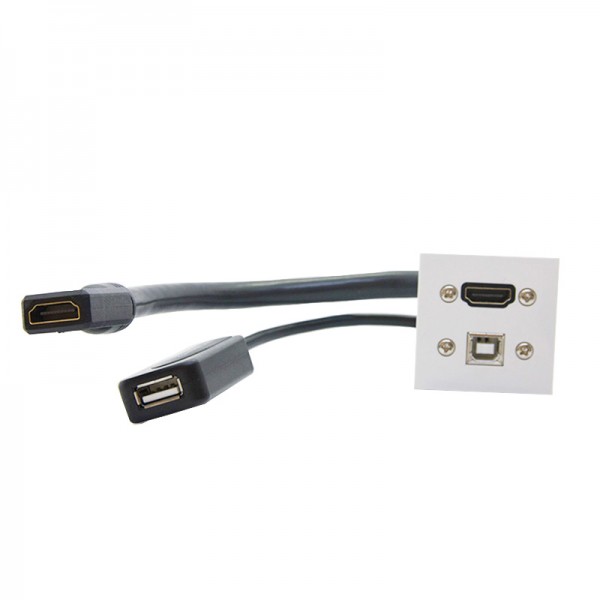

• HDMI : coupleurs HDMI F/F et versions avec câble HDMI 2.0 mâle coudé 60° (sections AWG24, longueurs 10 et 20 m)

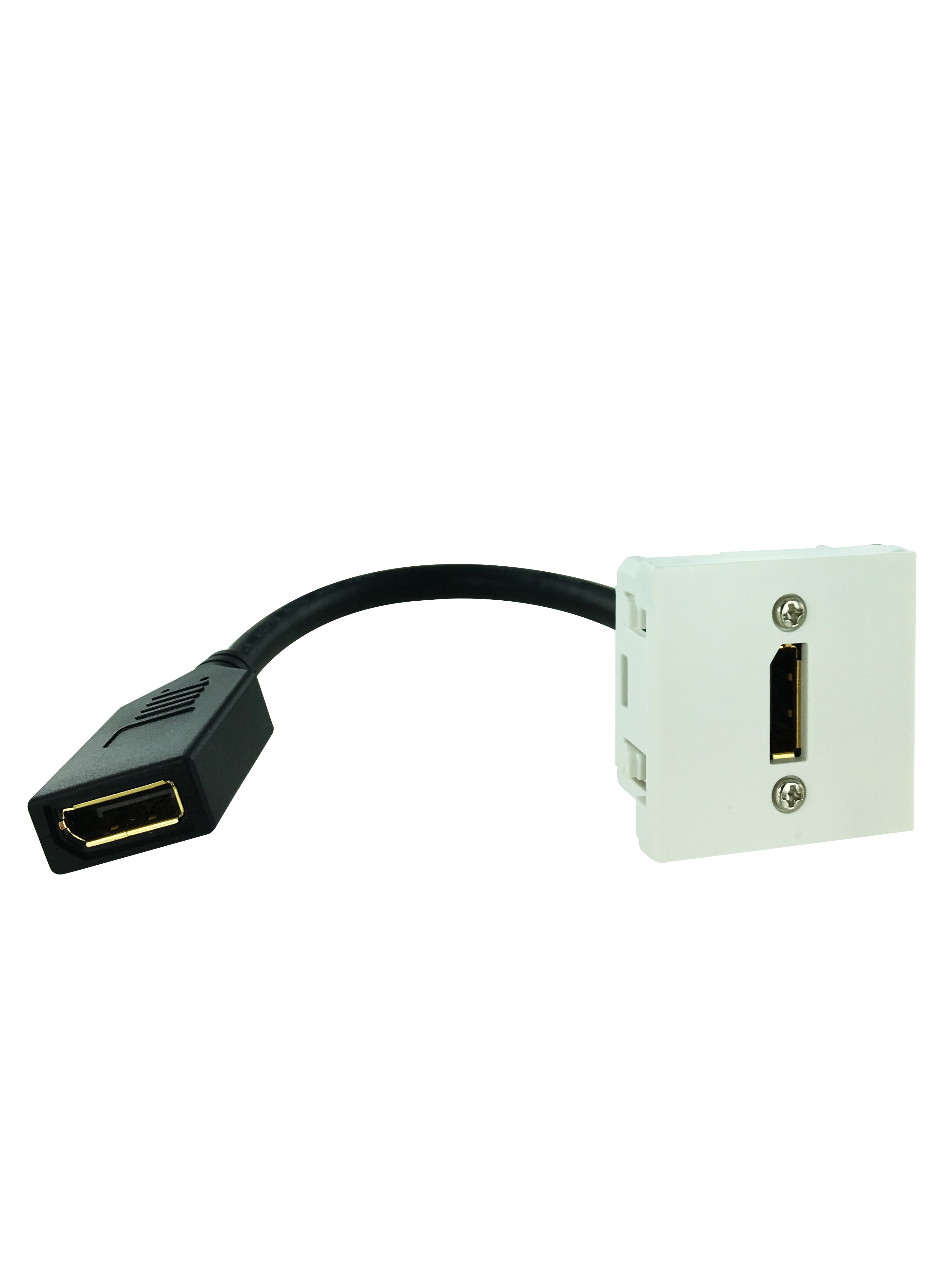

• DisplayPort : plastrons DisplayPort pour installations nécessitant ce standard

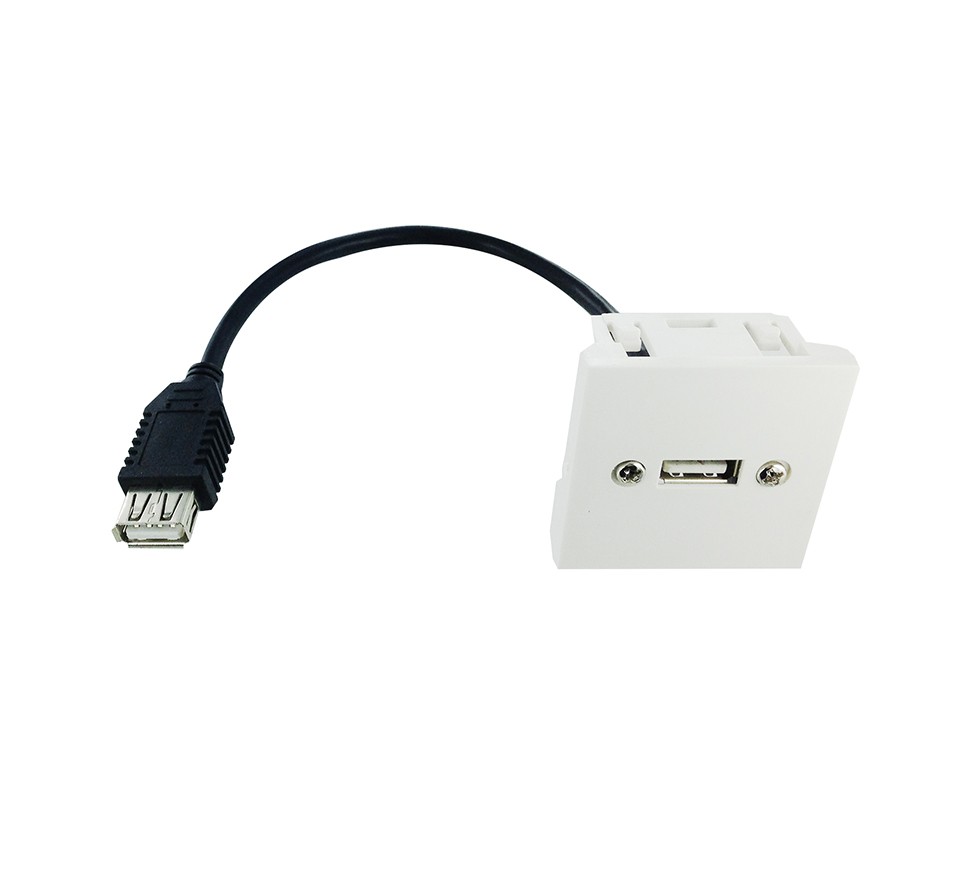

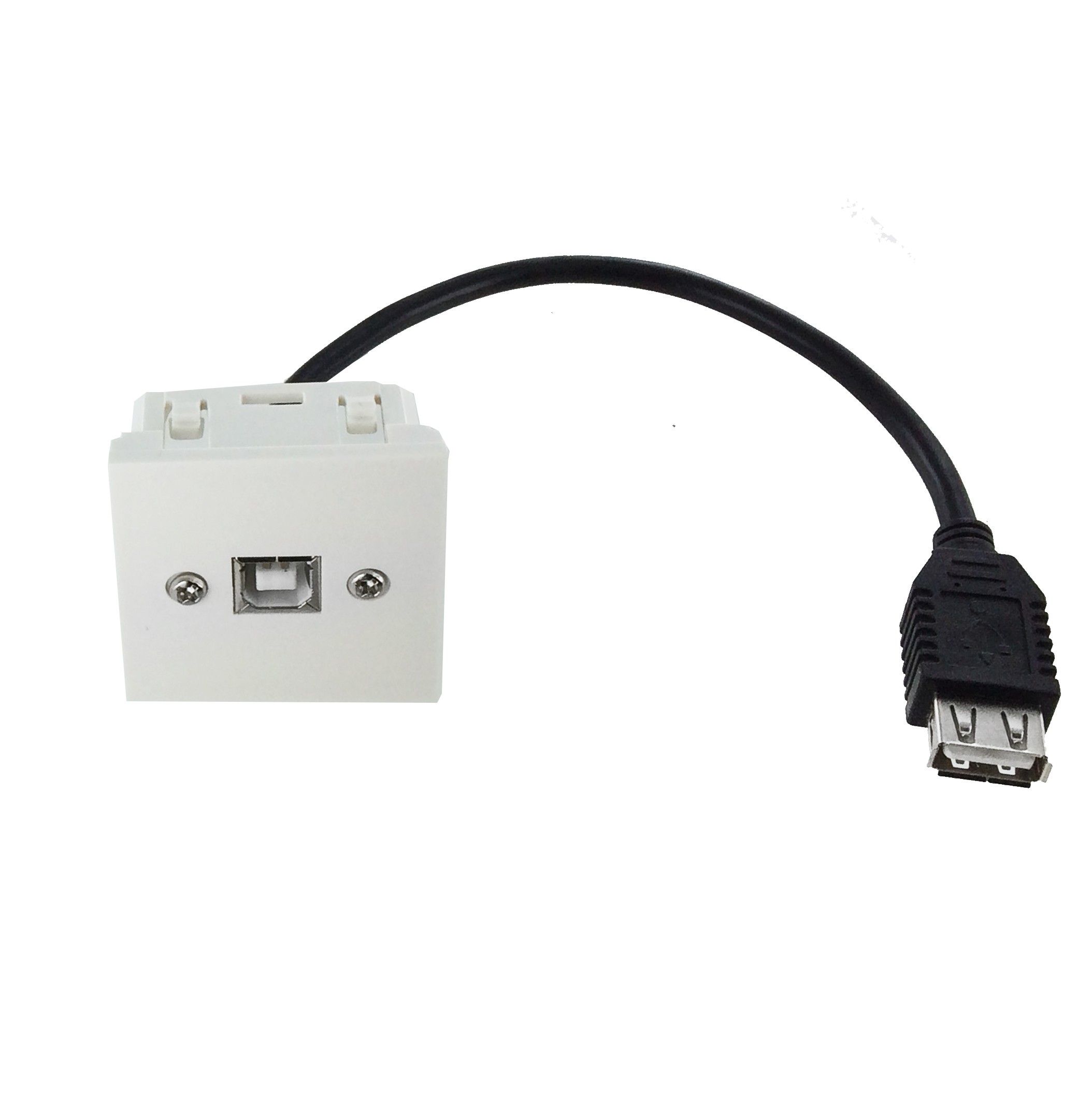

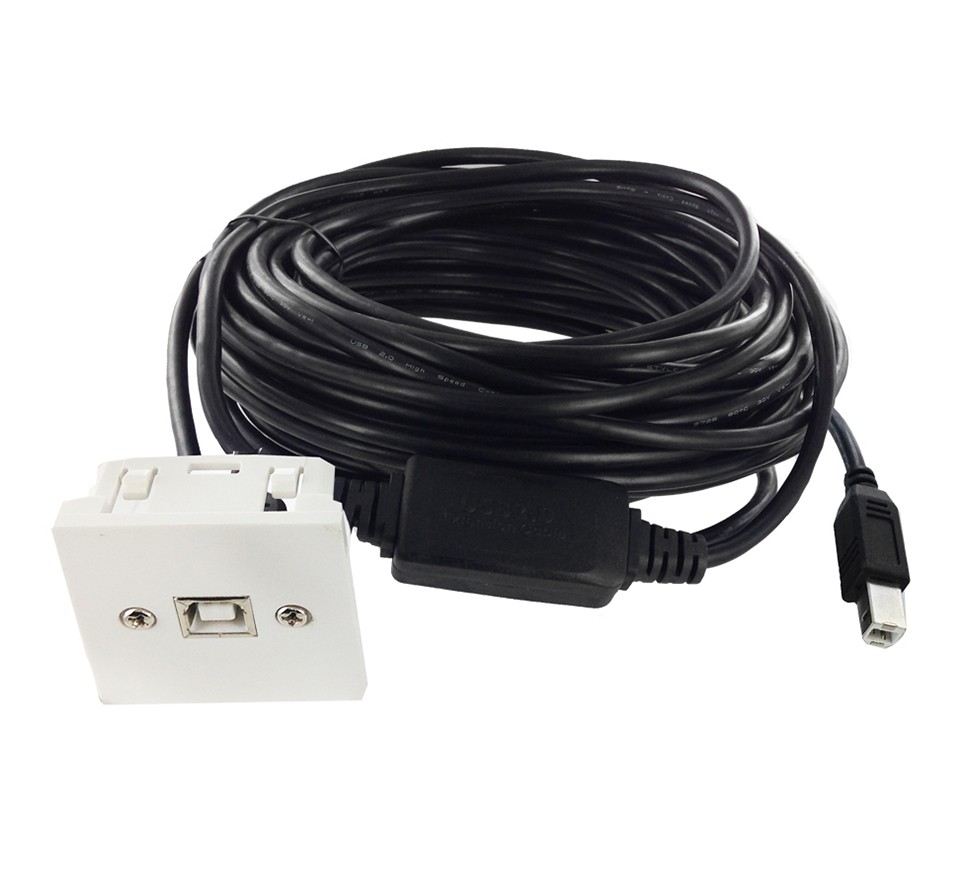

• USB : modules USB 2.0 type A ou B et USB 3.0 type A, versions courtes F/F (0,20 m) ou avec câble amplifié (10 à 15 m)

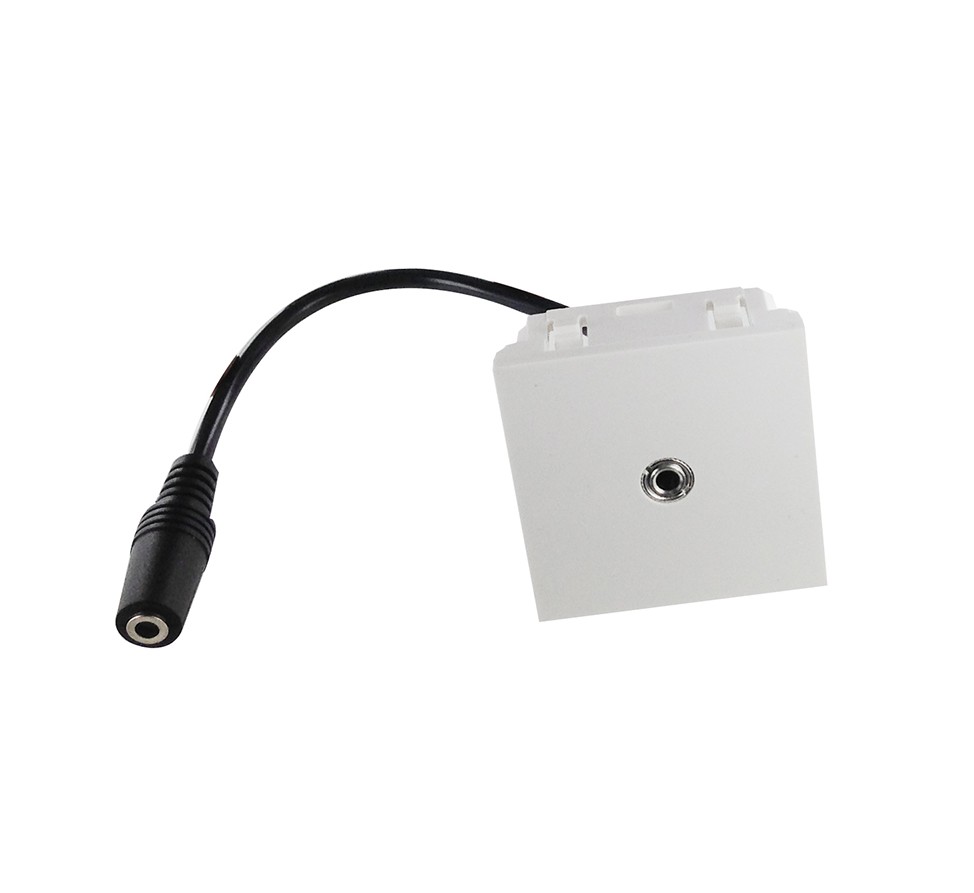

• Jack 3.5mm : embase Jack femelle vers bornier à visser, pour raccordement à des équipements audio sans soudure

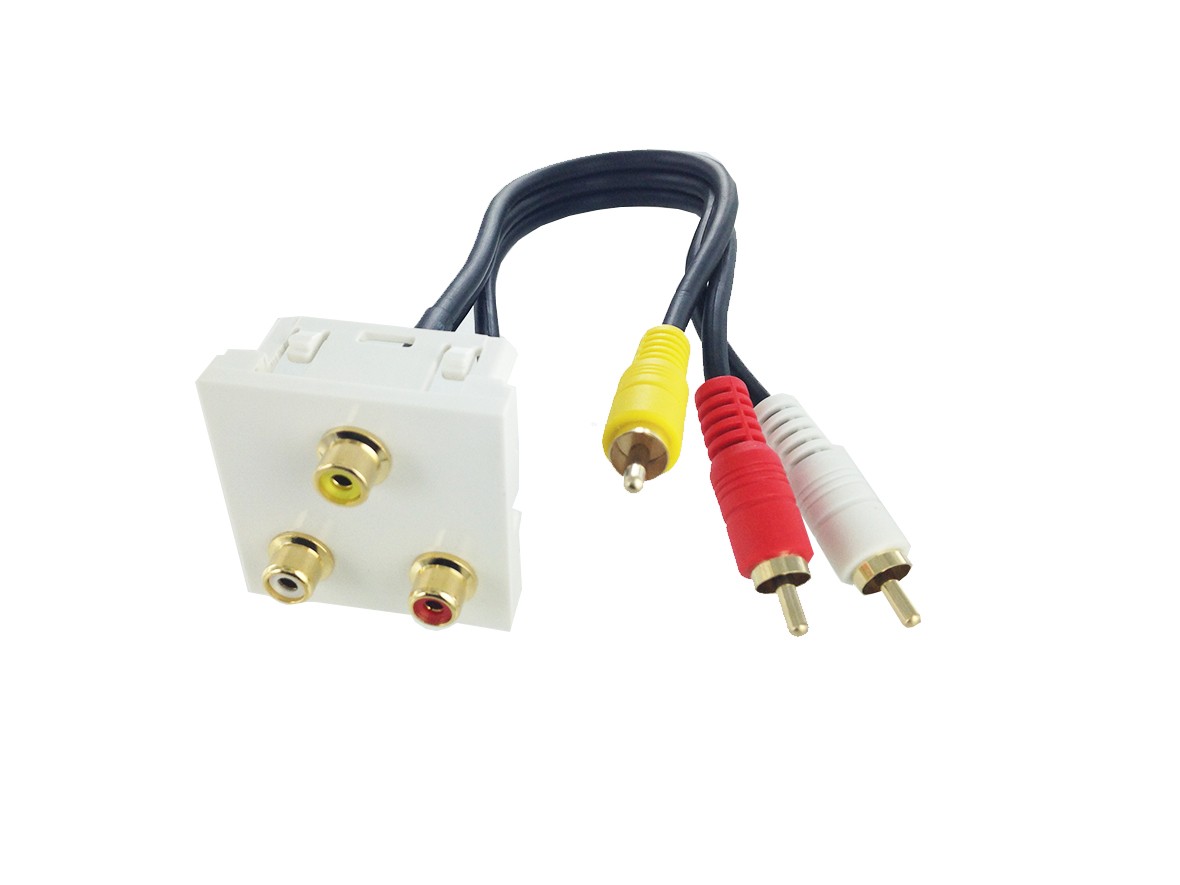

• RCA : module triple RCA femelle vers bornier à visser, utilisé en audio/vidéo analogique

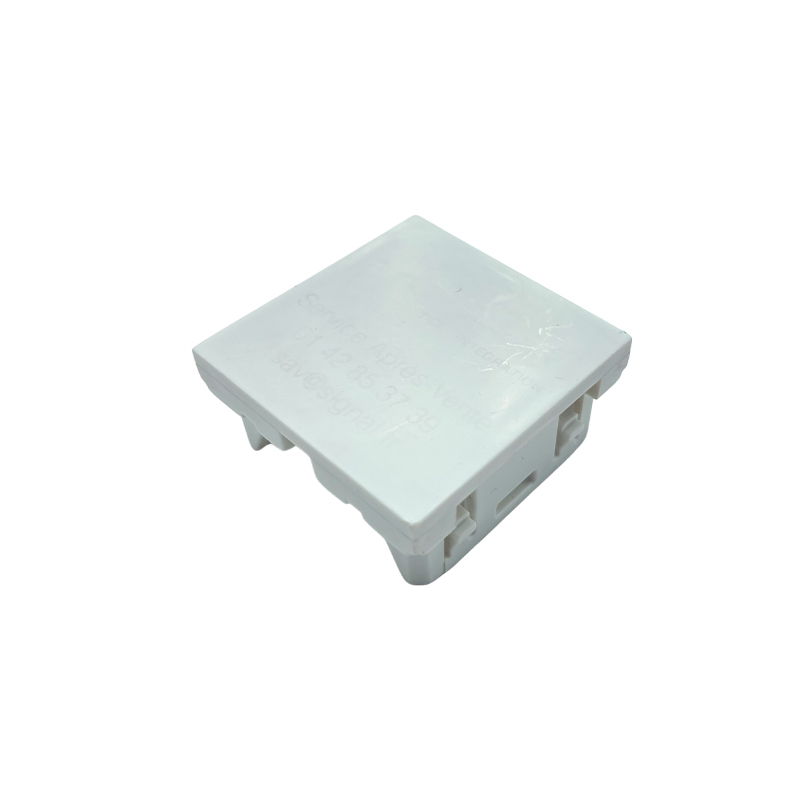

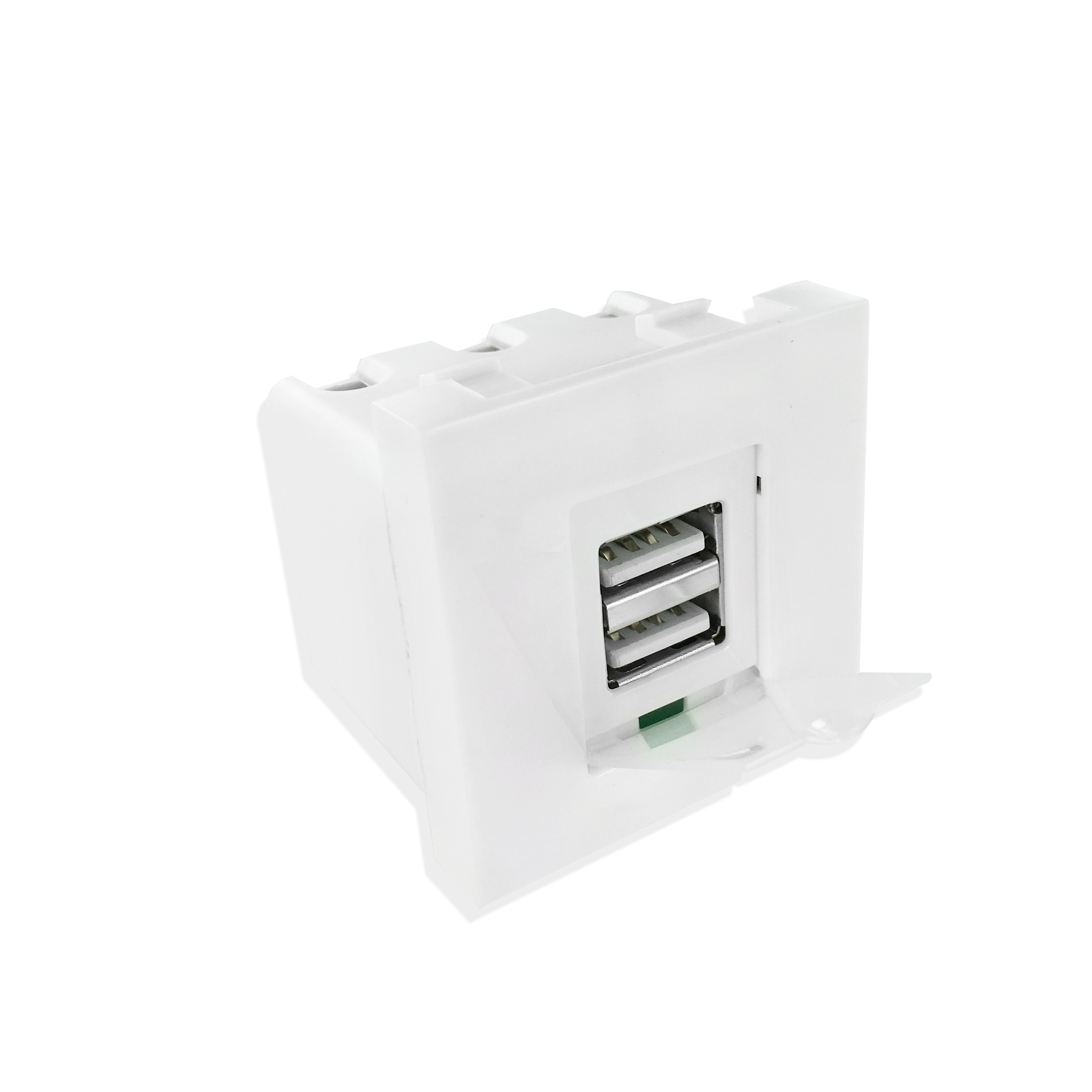

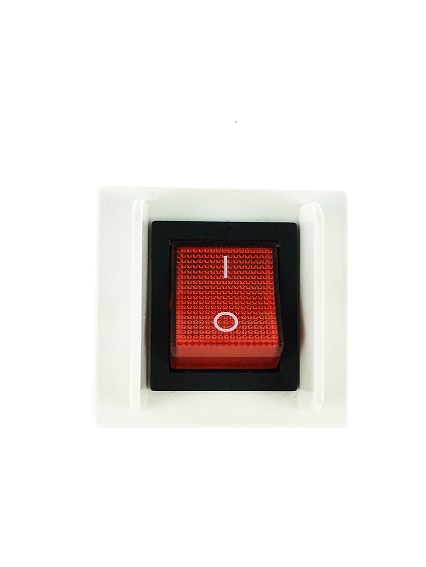

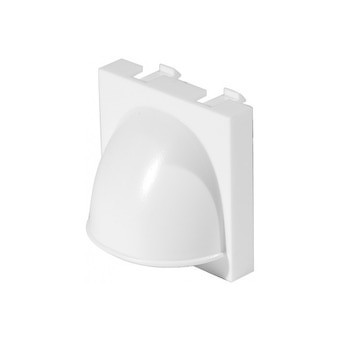

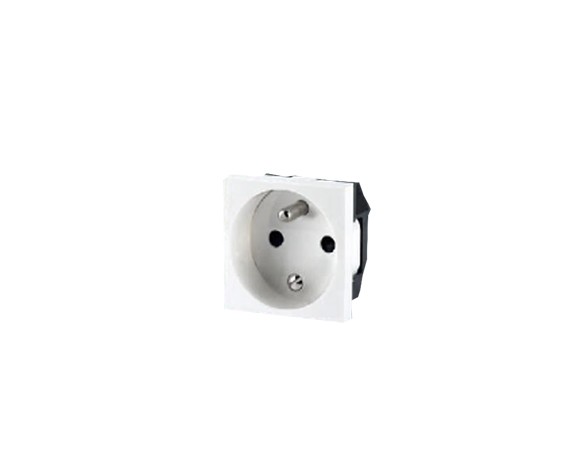

• Plastrons divers : chargeur USB 230 V → 5 V 2,1 A double port, passe-câbles, interrupteur lumineux, modèles nus sans connecteur

Comment choisir un plastron 45x45 ?

Type de connecteur

Déterminer le signal à véhiculer : vidéo numérique (HDMI, DisplayPort), vidéo analogique (VGA, BNC), audio (Jack, RCA) ou données (USB). Le plastron doit correspondre exactement au connecteur de l'équipement source et de l'affichage ou périphérique cible.

Version coupleur ou câble intégré

• Version coupleur (F/F) : le câble de liaison est fourni séparément et peut être remplacé ; convient quand la distance varie ou quand le câble passe dans un conduit existant
• Version câble intégré : le câble part directement du plastron vers la source (projecteur, PC en rack…) ; plus discret mais non interchangeable sur site

Longueur de câble

Pour les plastrons avec câble, la longueur (5, 10, 15 ou 20 m selon les modèles) doit correspondre à la distance entre la prise murale et l'équipement alimenté. Les versions USB longues distance intègrent un amplificateur actif pour maintenir l'intégrité du signal.

Bornier à visser ou connecteur direct

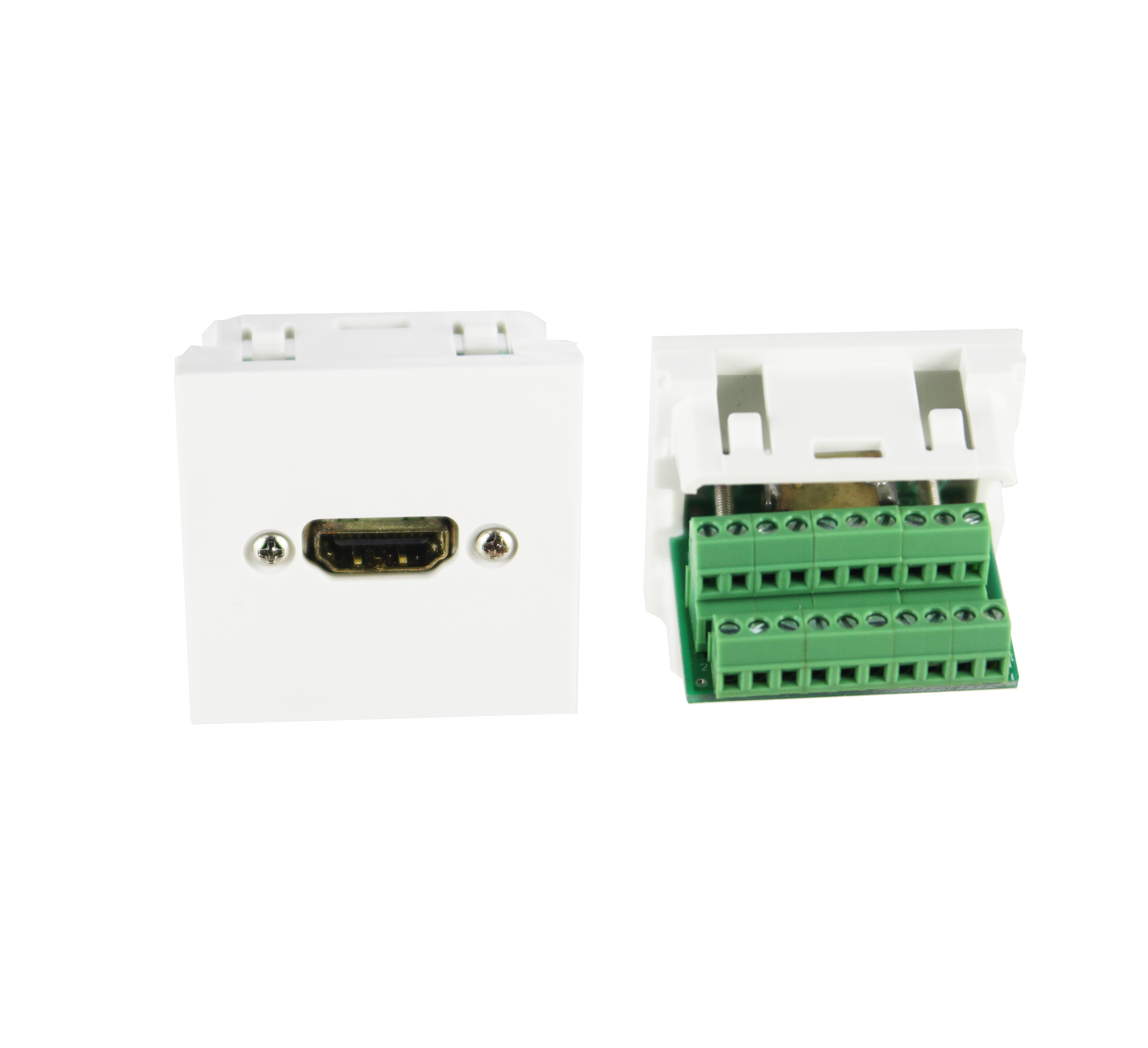

Le bornier à visser (disponible sur Jack 3,5 mm et RCA) permet le raccordement de câbles dénudés sans connecteur prémonté, utile pour les installations fixes sur câblage existant.

Compatibilité avec le boîtier d'encastrement

Vérifier la compatibilité du plastron 45 × 45 mm avec le support mural ou le mobilier prévu. Le format est standard mais l'épaisseur disponible dans le fond de boîte conditionne l'utilisation de versions avec câble coudé.

Questions fréquentes

Un plastron HDMI F/F supporte-t-il la 4K ?

Un coupleur passif HDMI transmet le signal tel quel ; la résolution maximale dépend du câble HDMI utilisé de chaque côté et non du plastron lui-même. Les plastrons avec câble intégré HDMI 2.0 AWG24 sont conçus pour les signaux haute définition sur les longueurs proposées (10 et 20 m).

Peut-on combiner plusieurs plastrons dans un même support ?

Oui, la plupart des boîtiers d'encastrement standard acceptent plusieurs modules 45 × 45 mm côte à côte (doubles, triples ou quadruples), ce qui permet de regrouper VGA, HDMI et USB dans une même prise murale.

Les plastrons USB avec amplificateur nécessitent-ils une alimentation externe ?

Les modules USB amplifiés tirent généralement leur alimentation directement depuis le bus USB de l'hôte. Vérifier la fiche produit pour les versions nécessitant une alimentation 5 V supplémentaire.

Quelle section de câble AWG28 ou AWG24 choisir pour VGA ?

L'AWG28 est standard pour les câbles VGA jusqu'à 15 m en résolution Full HD. L'AWG24 offre une section plus importante adaptée aux longueurs et résolutions plus élevées, notamment sur les câbles HDMI.

Les plastrons à bornier à visser sont-ils livrés avec un guide de câblage ?

Le raccordement suit le schéma standard du connecteur concerné (Jack stéréo : masse, canal gauche, canal droit ; RCA : masse et signal par conducteur). Aucun outil spécial n'est nécessaire au-delà d'un tournevis plat de petite taille.
