BNC : connectique coaxiale pour la vidéo et le signal RF

Le connecteur BNC (Bayonet Neill-Concelman) est une référence en connectique coaxiale pour les applications vidéo analogique, la surveillance CCTV, la métrologie et les équipements de test. Son verrouillage à baïonnette garantit une connexion sécurisée qui résiste aux vibrations et aux manipulations accidentelles. L'impédance standard pour les applications vidéo est de 75 Ohms, associée au câble coaxial RG59.

Cette catégorie couvre également les connecteurs TNC, variante filetée du BNC offrant une meilleure tenue mécanique à haute fréquence, ainsi que des adaptateurs vers d'autres standards (RCA) pour l'interconnexion d'équipements audiovisuels.

Les familles de produits BNC

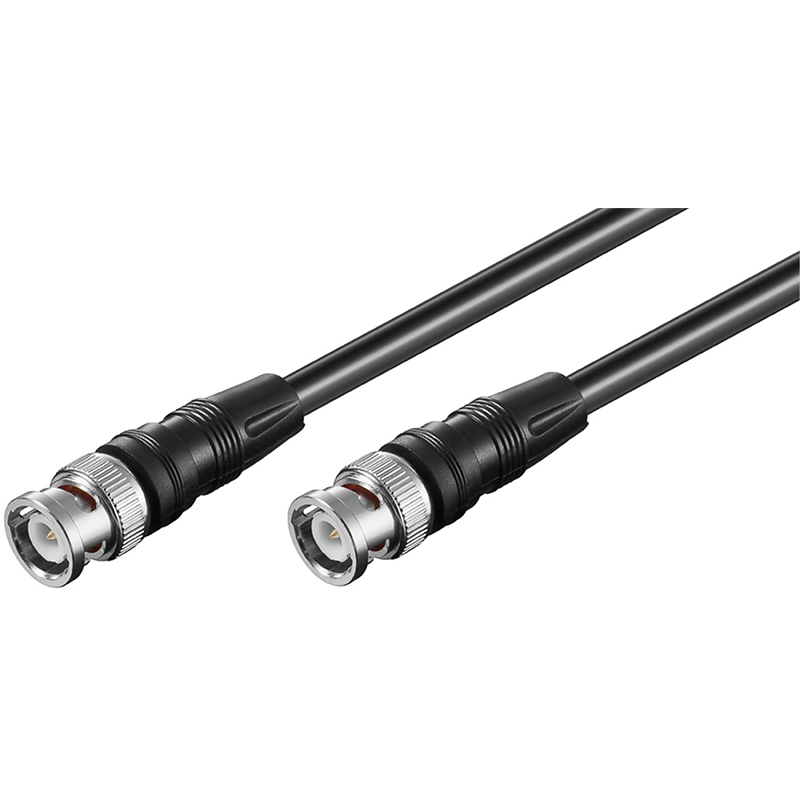

• Cordons BNC : liaisons RG59 mâle/mâle en longueurs courtes (2 et 3 m), câble rond 75 Ohms pour la connexion directe entre équipements CCTV ou moniteurs de contrôle

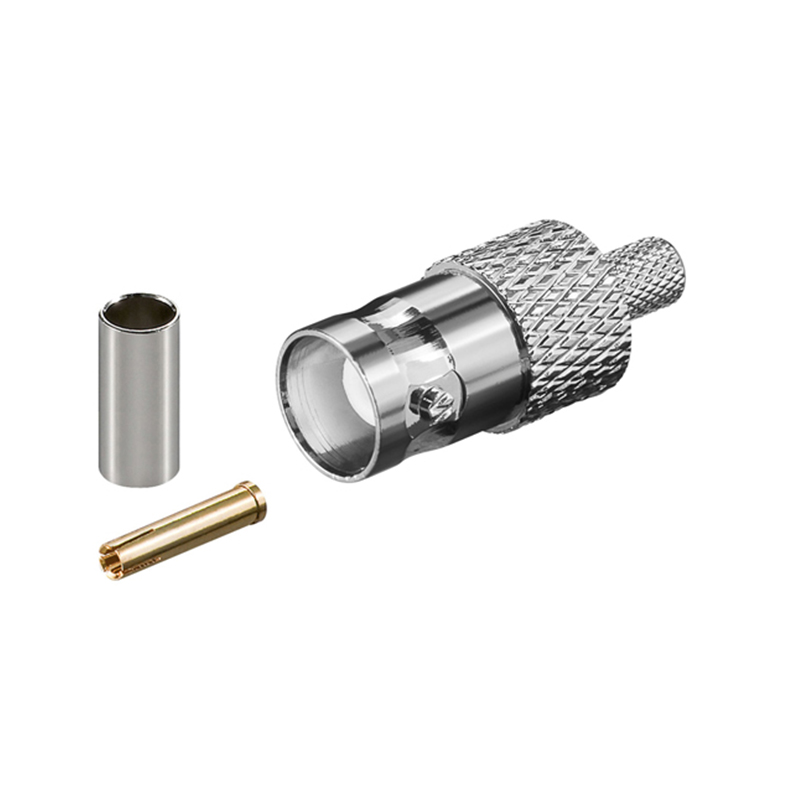

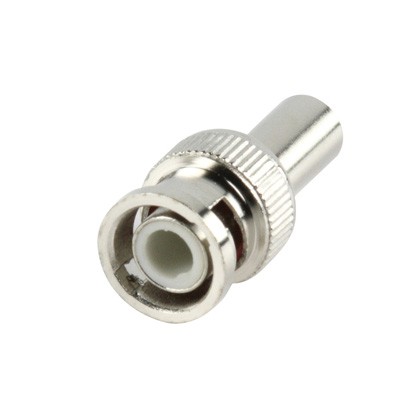

• Connecteurs BNC à sertir : connecteurs mâles et femelles RG59 à sertir à 75 Ohms, pour la confection de cordons sur mesure ou la terminaison de câbles existants

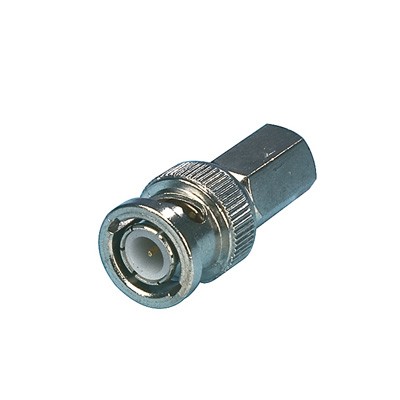

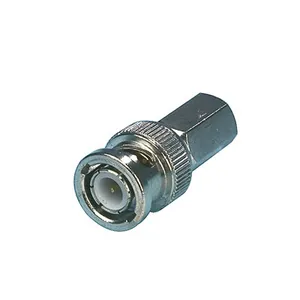

• Connecteurs BNC à visser : version sans outil de sertissage, montage par vissage sur le câble RG59 — pratique pour les interventions sans matériel spécifique
• Connecteurs TNC : mâles à sertir pour câble RG58 et RG59, utilisés dans les applications nécessitant une connexion filetée plus robuste

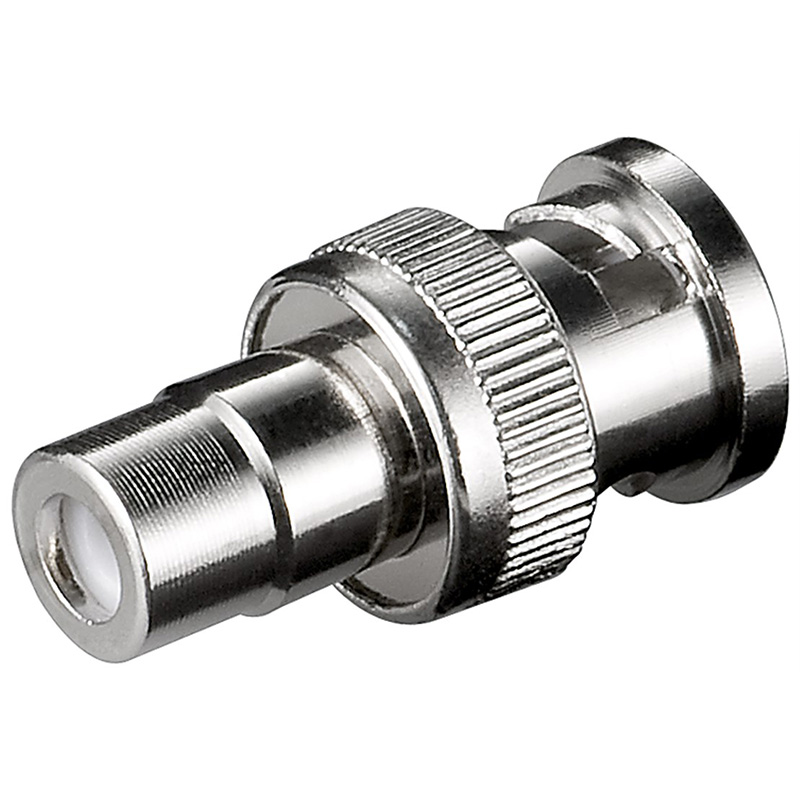

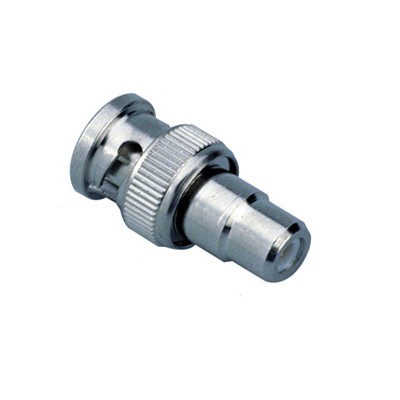

• Adaptateurs : BNC femelle vers RCA femelle, BNC mâle vers RCA femelle, adaptateur en T BNC M/F/F, coupleur BNC 75 Ohms F/F pour prolonger ou dériver un signal
• Outillage : pince à sertir compatibles RG58, RG59, RG62 et autres câbles coaxiaux courants
• Câbles coaxiaux au mètre : câble KX6 en touret pour les installations CCTV nécessitant un câblage sur mesure

Comment choisir sa connectique BNC ?

Impédance

L'impédance du connecteur doit impérativement correspondre à celle du câble : 75 Ohms pour la vidéo analogique (RG59, KX6) et la majorité des applications CCTV, 50 Ohms pour les applications RF et data (RG58). Un mélange d'impédances provoque des réflexions de signal et dégrade l'image.

Câble associé

• RG59 : câble vidéo 75 Ohms standard, utilisé en CCTV analogique sur des distances courtes à moyennes
• RG58 : câble RF 50 Ohms, usage RF et data
• KX6 : câble coaxial haute qualité pour vidéo analogique HD (HDTVI, HDCVI) sur de plus longues distances

Méthode de montage

• Sertissage : connexion plus fiable mécaniquement, nécessite une pince à sertir adaptée au câble — à privilégier pour les installations fixes
• Vissage : montage rapide sans outil spécifique, convient aux dépannages ou aux installations provisoires

Type d'adaptateur

L'adaptateur BNC/RCA permet de raccorder des équipements audiovisuels grand public (RCA) à des appareils professionnels (BNC). Le coupleur F/F sert à prolonger deux cordons BNC sans perte de signal notable sur de courtes distances.

Questions fréquentes

Peut-on utiliser du câble RG59 avec des caméras HDTVI ou HDCVI ?

Le câble RG59 standard convient à la transmission HDTVI et HDCVI sur des distances limitées. Pour des distances plus importantes ou des résolutions supérieures, le câble KX6 ou un câble coaxial spécifié HD est généralement recommandé par les fabricants de caméras.

Quelle différence entre un connecteur BNC à sertir et à visser ?

Le connecteur à sertir requiert une pince à sertir mais offre une liaison mécanique et électrique plus robuste, adaptée aux installations permanentes. Le connecteur à visser est plus rapide à monter sans outillage, mais moins résistant aux contraintes mécaniques répétées.

À quoi sert l'adaptateur en T BNC M/F/F ?

L'adaptateur en T permet de dériver un signal coaxial vers deux équipements simultanément. Attention : diviser le signal sur un réseau vidéo 75 Ohms entraîne une perte d'amplitude si les impédances ne sont pas correctement terminées.

La pince à sertir est-elle universelle ?

La pince proposée dans cette catégorie est compatible avec les câbles coaxiaux les plus courants (RG58, RG59, RG62). Elle ne couvre pas les connecteurs F ou les câbles de section très différente. Vérifier la compatibilité avec le connecteur et le câble utilisés avant l'achat.
