DisplayPort : connectique vidéo numérique pour postes de travail et salles de présentation

Le DisplayPort est une interface vidéo numérique développée pour remplacer le VGA et compléter le HDMI sur les postes de travail, stations graphiques et équipements de présentation professionnelle. Il transporte simultanément les signaux vidéo et audio, et prend en charge des résolutions élevées ainsi qu'un débit binaire augmenté à chaque révision de standard. Le Mini DisplayPort, compact, est notamment présent sur les équipements Apple et certains ultraportables.

Cette catégorie rassemble des cordons natifs DisplayPort vers DisplayPort, des câbles de conversion vers HDMI, DVI ou VGA, et des adaptateurs passifs ou actifs pour Mini DisplayPort. Les câbles optiques actifs permettent d'étendre les installations sur des distances que les câbles cuivre passifs ne peuvent pas couvrir.

Les familles de produits DisplayPort

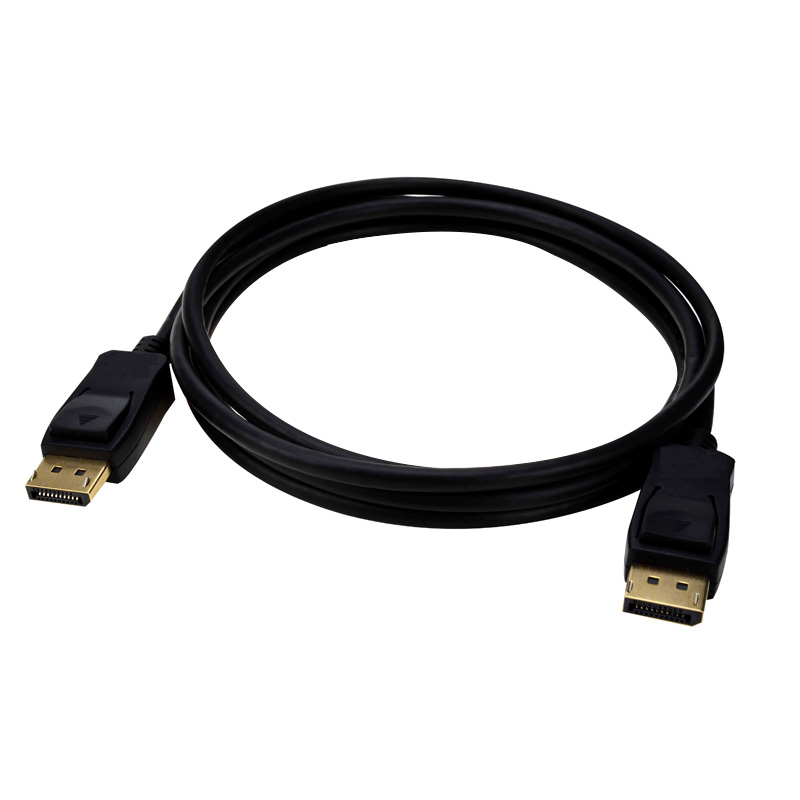

• Cordons DisplayPort natifs (M/M) : liaison directe entre une source et un écran DisplayPort, en versions 1.2 (AWG28) et 1.4 (AWG28/AWG30), longueurs de 1 m à 5 m et au-delà
• Cordons DisplayPort vers HDMI : conversion de signal DP vers HDMI 1.4 ou 2.0, longueurs de 1 m à 5 m, AWG28 à AWG32 selon la version

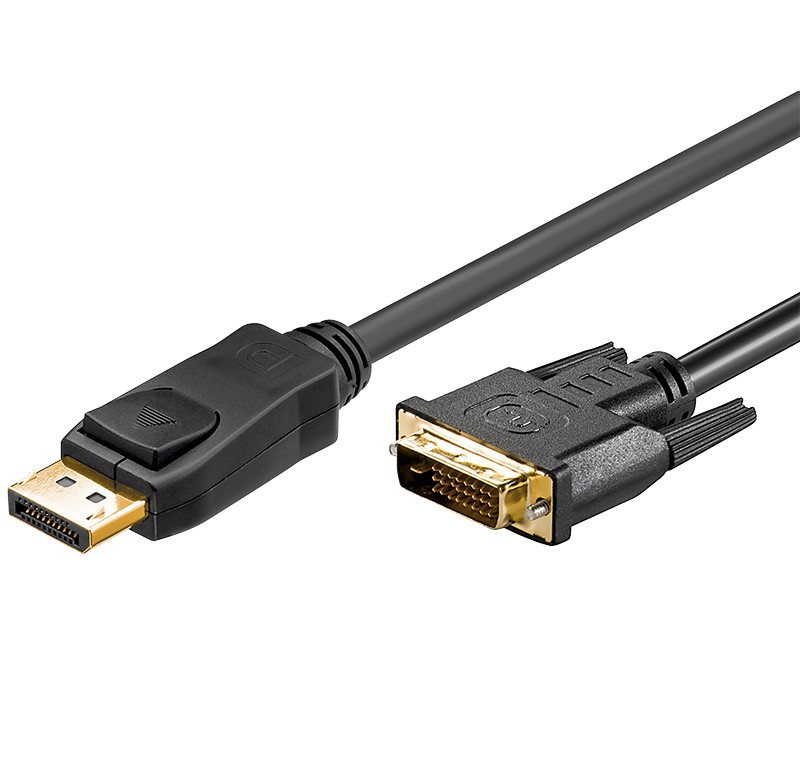

• Cordons DisplayPort vers DVI : conversion DP 1.1 vers DVI-D (24+1), pour les moniteurs DVI professionnels

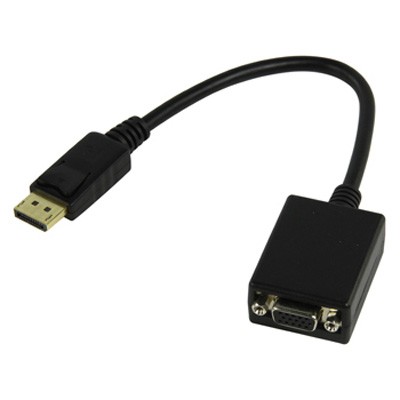

• Cordons DisplayPort vers VGA : connexion vers les afficheurs analogiques encore utilisés en environnement d'entreprise

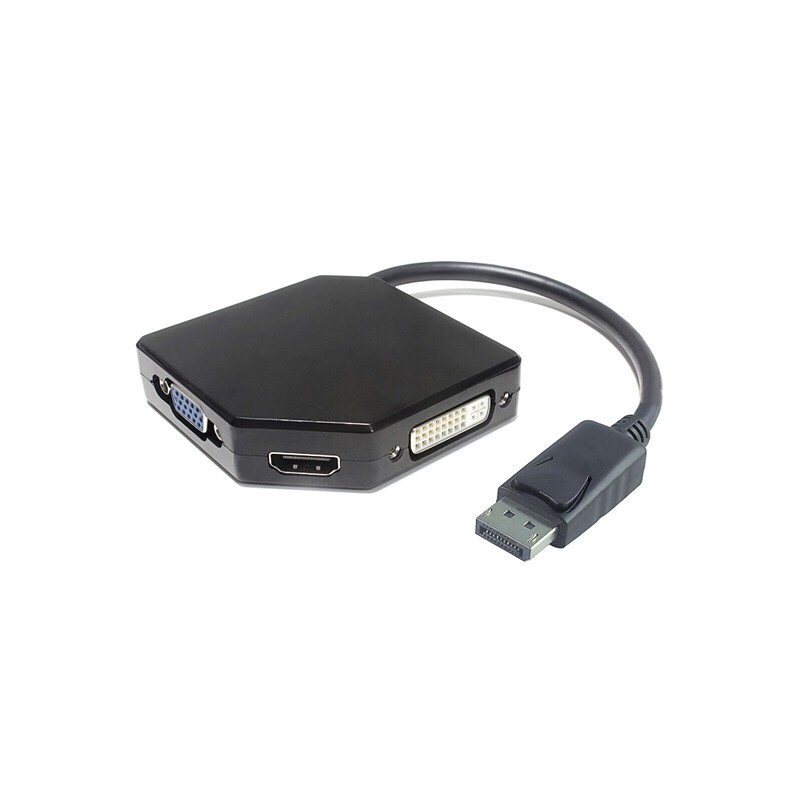

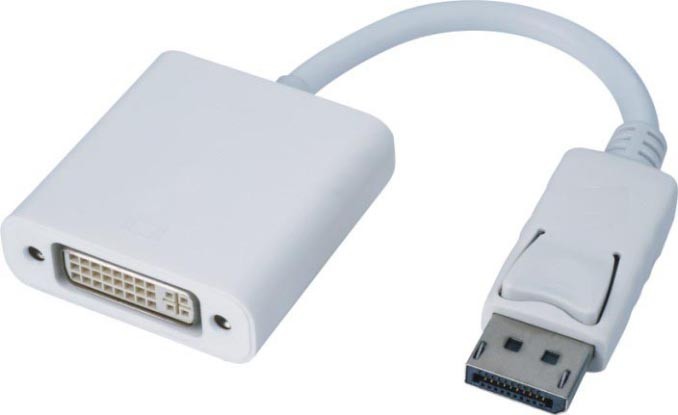

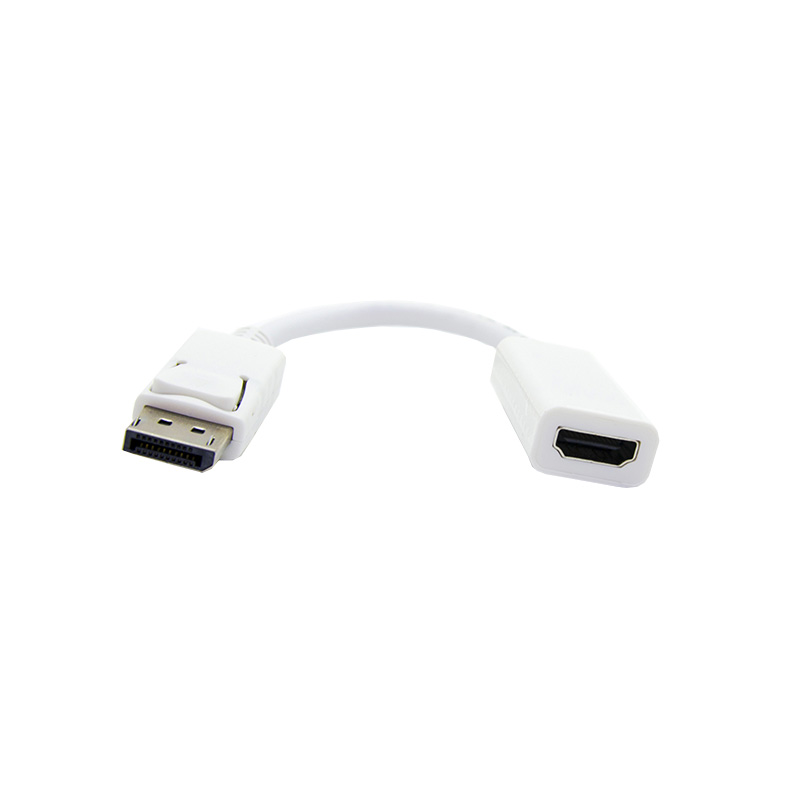

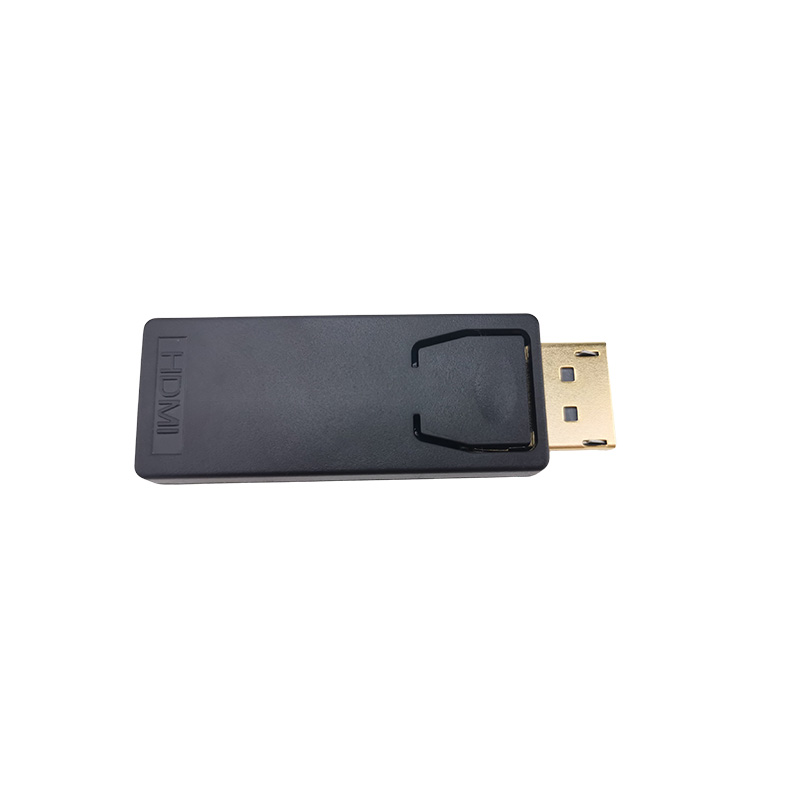

• Adaptateurs DisplayPort : adaptateurs compacts passifs ou actifs (DP vers HDMI, DP vers DVI-I), dont les modèles actifs ATEN intégrant une puce de conversion pour les signaux non compatibles en passif

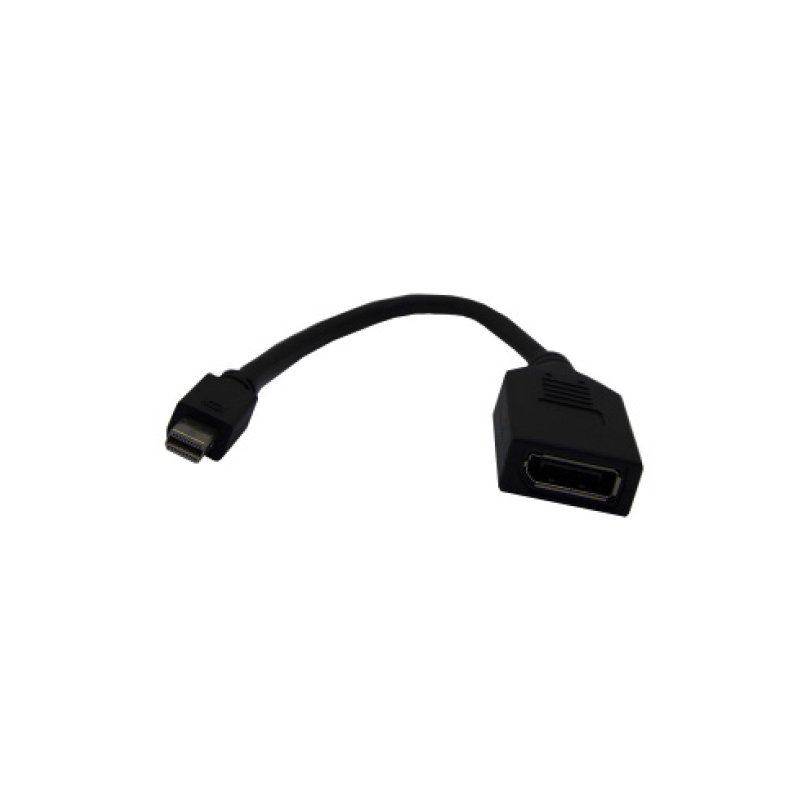

• Cordons Mini DisplayPort natifs : liaison Mini DP vers DisplayPort 1.4, pour relier un Mac ou ultraportable à un écran DP

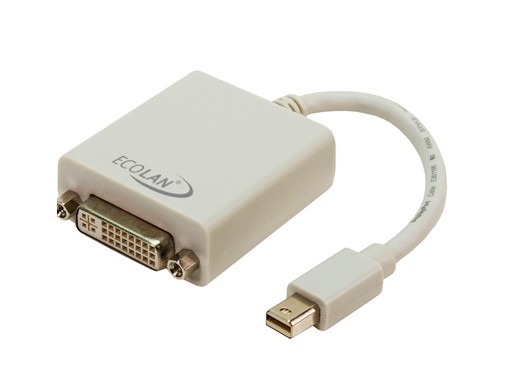

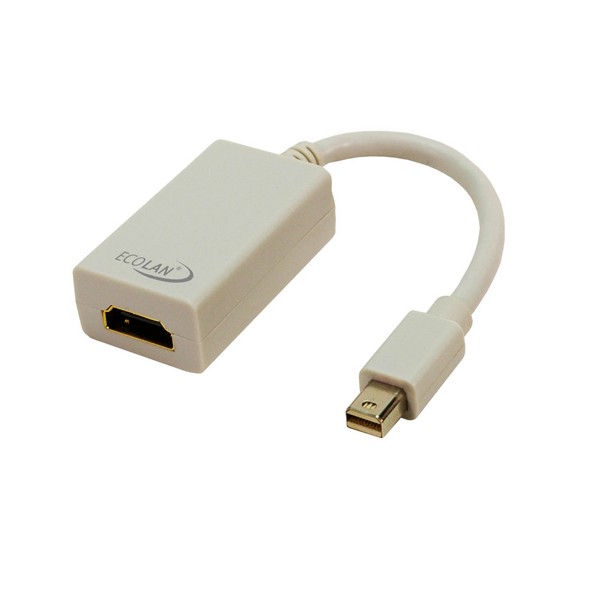

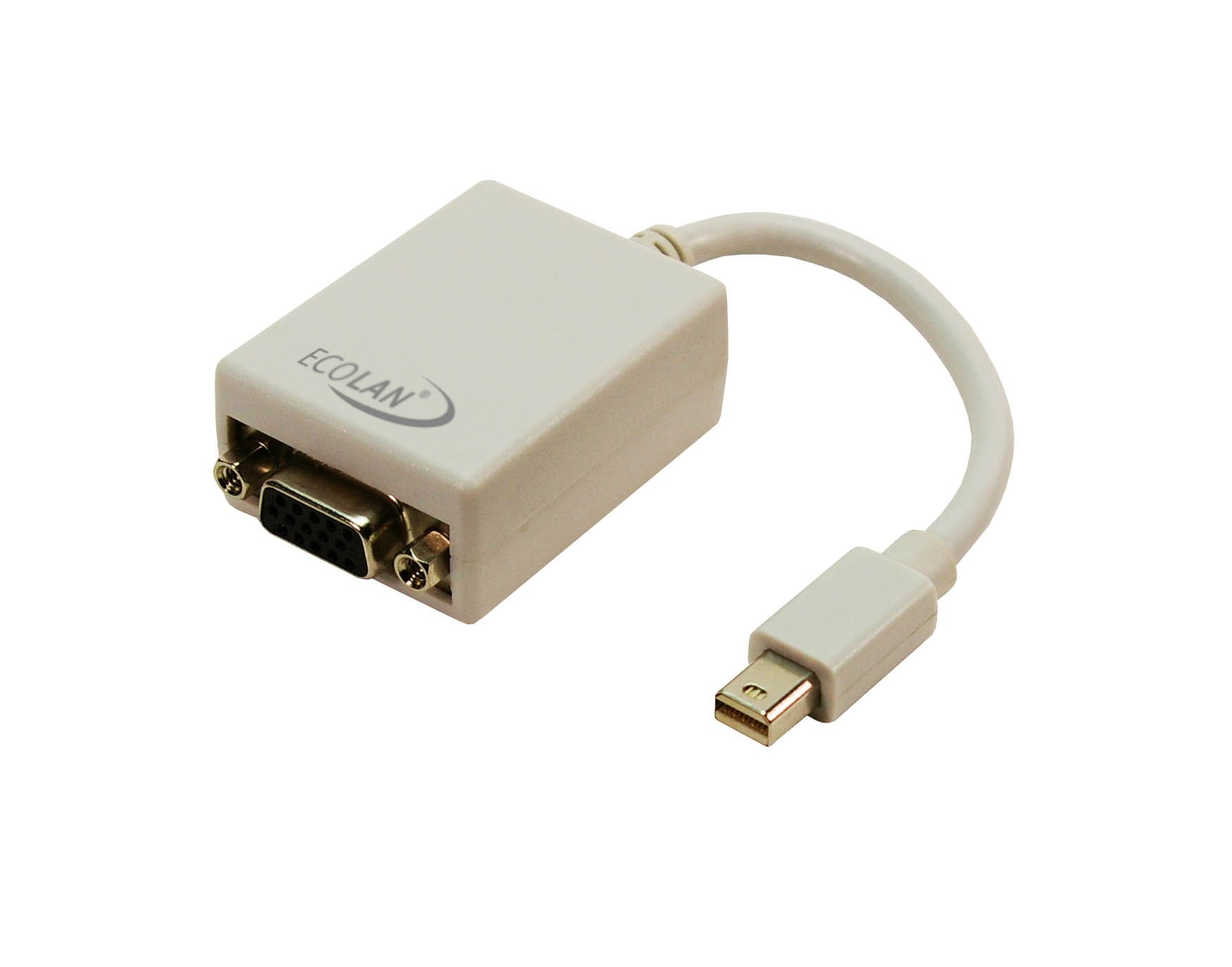

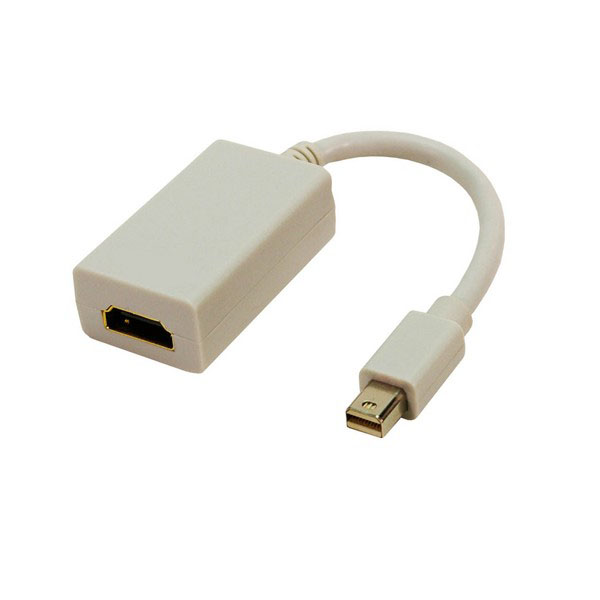

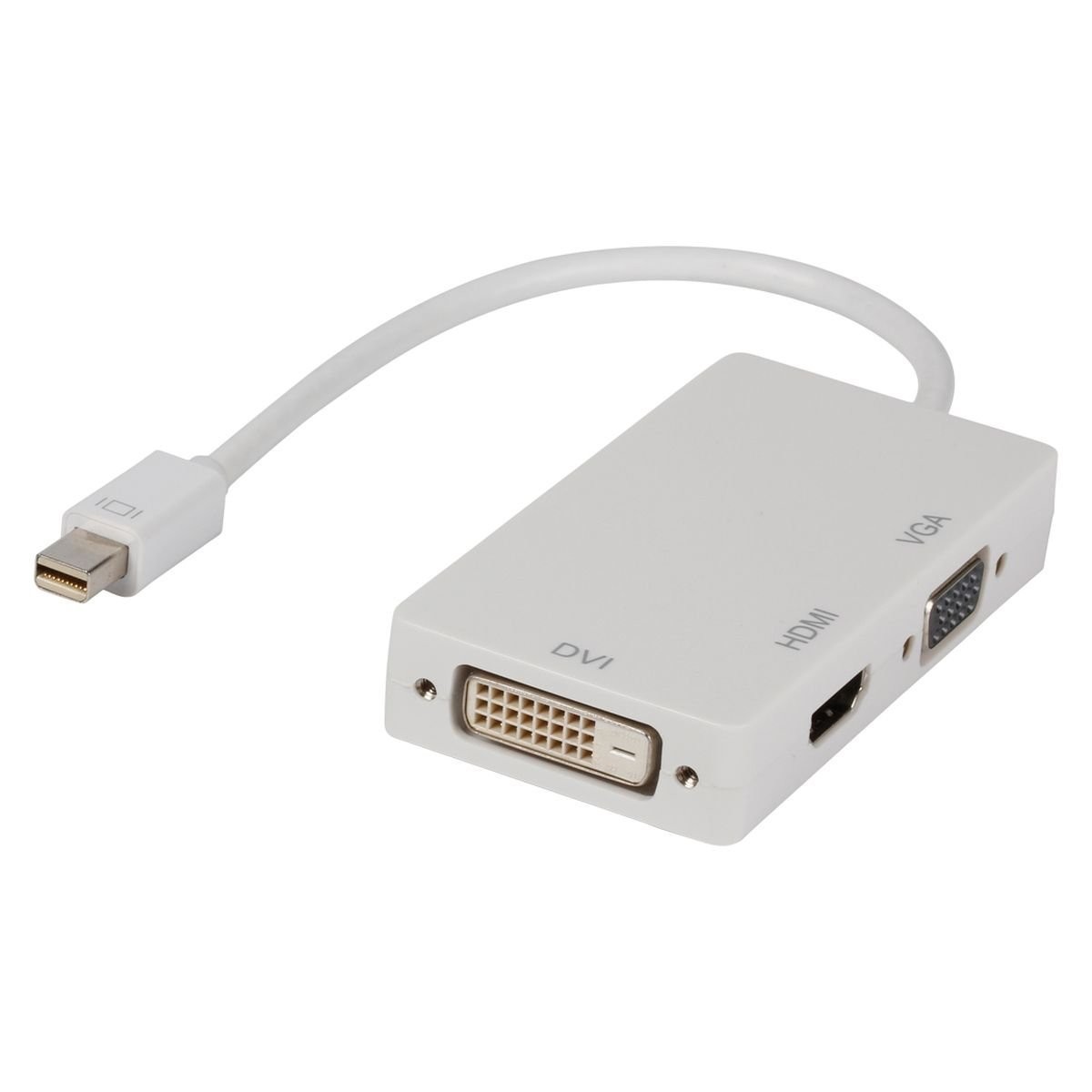

• Adaptateurs Mini DisplayPort : conversion Mini DP vers HDMI (4K@30Hz), DVI-I, VGA, en versions passives et actives ATEN

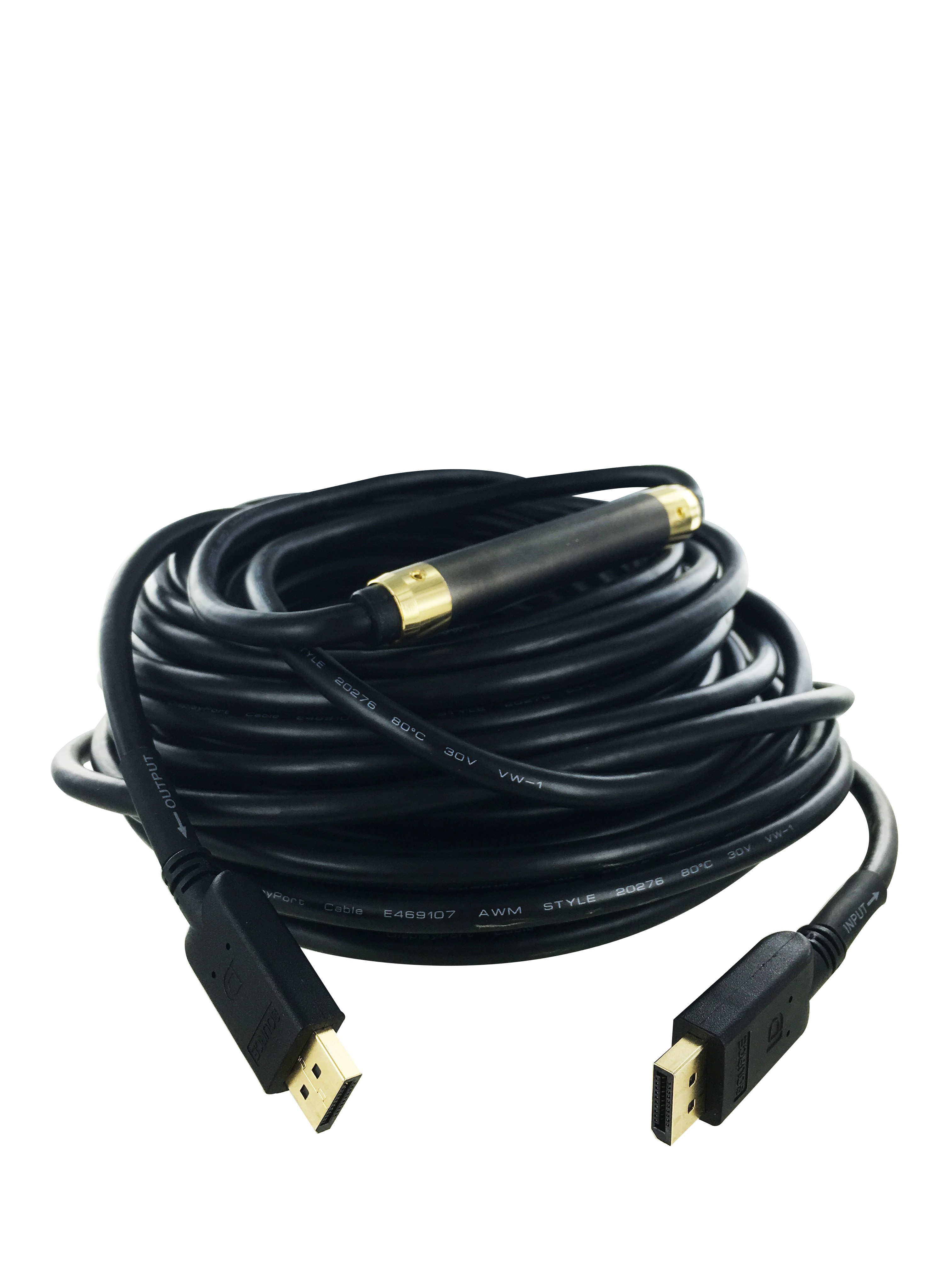

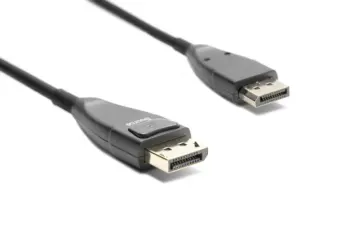

• Câbles optiques actifs DisplayPort : cordons UPTEC DP 1.4 sur fibre optique pour des distances de 8 m et 20 m, transport du signal sans dégradation sur longue portée

Comment choisir un cordon ou adaptateur DisplayPort ?

Le choix dépend de plusieurs critères :

• Version du standard : DP 1.1 prend en charge jusqu'au 1080p ; DP 1.2 monte à 4K@60Hz sur certaines configurations ; DP 1.4 supporte des résolutions et débits plus élevés — vérifier la compatibilité source/écran
• Type de connecteur source : DisplayPort pleine taille ou Mini DisplayPort (présent sur équipements Apple et certains PC compacts)
• Interface de destination : HDMI 1.4 ou 2.0, DVI-D, DVI-I, VGA ou DisplayPort natif
• Passif ou actif : les adaptateurs passifs fonctionnent sur la plupart des sources compatibles Dual-Mode (DP++). Pour les sources ne supportant pas le mode passif, un adaptateur actif avec puce de conversion (comme les modèles ATEN VC985, VC986) est requis
• Longueur et section de câble : pour les câbles cuivre, les sections AWG28 et AWG30 sont standard ; au-delà de 5 m en DP 1.4, les câbles optiques actifs UPTEC garantissent l'intégrité du signal
• Résolution cible : 1080p, 4K@30Hz ou 4K@60Hz selon le câble et les équipements connectés

Questions fréquentes

Quelle différence entre un adaptateur DisplayPort passif et actif ?

Un adaptateur passif utilise le mode Dual-Mode (DP++) natif de la source pour émettre un signal HDMI ou DVI compatible. Un adaptateur actif embarque une puce de conversion : il est nécessaire lorsque la source ne supporte pas le mode passif ou que la résolution cible l'exige. Les modèles ATEN VC985 et VC986 sont des adaptateurs actifs.

Peut-on utiliser un cordon DisplayPort vers HDMI pour connecter un Mac ?

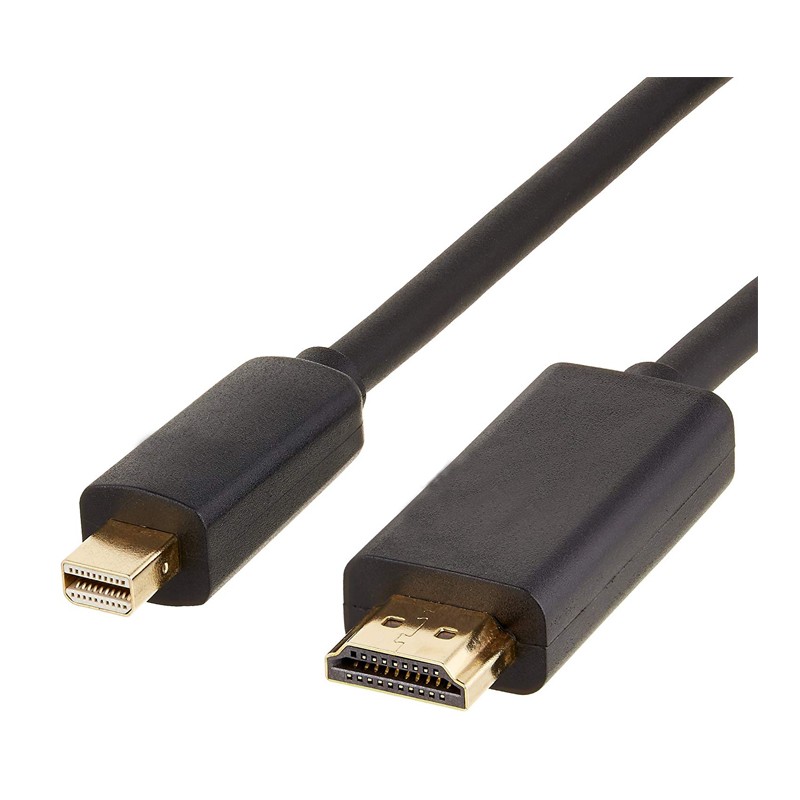

Les équipements Apple disposant d'une sortie Mini DisplayPort nécessitent un adaptateur ou cordon Mini DisplayPort vers HDMI, comme les adaptateurs Mini DP proposés dans cette catégorie. Les Mac équipés de Thunderbolt utilisent également le format Mini DisplayPort.

À partir de quelle distance faut-il un câble optique actif ?

En câble cuivre passif, la portée maximale recommandée varie généralement en fonction de la résolution et de la version du standard. Les câbles optiques actifs UPTEC en DP 1.4 sont disponibles à partir de 8 m et 20 m, pour les installations où la distance entre la source et l'écran dépasse les capacités du cuivre.

Un cordon DisplayPort 1.2 est-il compatible avec un port DisplayPort 1.4 ?

Les connecteurs DisplayPort sont physiquement identiques entre les versions ; la compatibilité descendante est généralement assurée, mais les débits et résolutions sont limités par le composant le moins performant de la chaîne (câble, source ou écran).

Quelle section de câble choisir : AWG28 ou AWG30 ?

Un AWG plus bas correspond à un conducteur plus épais. L'AWG28 est généralement préféré pour les longues distances, l'AWG30 convient aux courtes longueurs (1 à 2 m) où les pertes sont négligeables.
