Doubleurs VGA/DVI/HDMI

Doubleurs VGA/DVI/HDMI : dédoublement et adaptation de connectique vidéo

Un doubleur vidéo est un adaptateur mécanique qui présente une prise mâle d'un côté et deux prises femelles de l'autre, permettant de brancher deux câbles là où une seule sortie est disponible. Il ne réalise pas de distribution amplifiée du signal : c'est un câblage passif qui convient à des usages spécifiques de connexion, pas un splitter actif.

Cette catégorie couvre les formats VGA (SVGA), DVI-D, DVI-I et HDMI, ainsi que des combinaisons mixtes (HDMI vers HDMI+DVI, DVI-I vers DVI+VGA).

Les familles de doubleurs

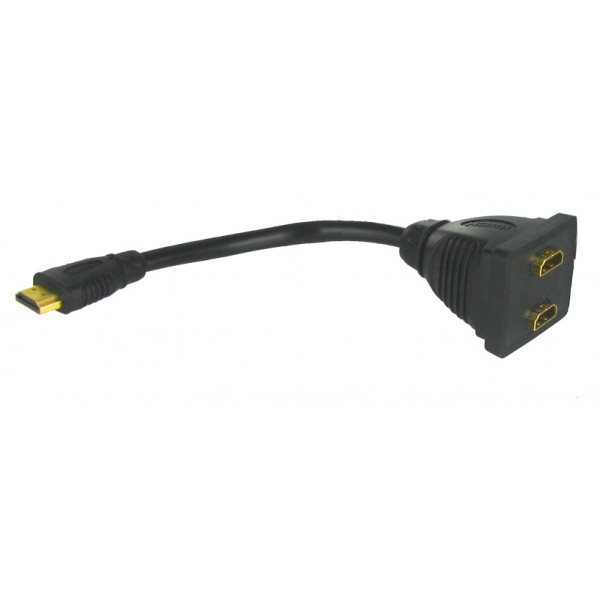

• Doubleurs HDMI : prise HDMI mâle vers 2 prises HDMI femelles, pour brancher deux câbles HDMI depuis une source.
• Adaptateurs HDMI/DVI mixtes : prise HDMI mâle vers 1 HDMI femelle + 1 DVI-D femelle, pour connecter simultanément un écran HDMI et un écran DVI depuis la même source.
• Doubleurs DVI-D : prise DVI-D mâle vers 2 prises DVI-D femelles, pour les connexions numériques pures.
• Doubleurs DVI-I : prise DVI-I mâle vers 1 DVI-I femelle + 1 VGA femelle, exploitant la prise DVI-I qui transporte à la fois le signal numérique et le signal analogique.

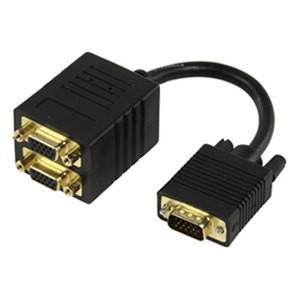

• Doubleurs VGA (SVGA) : prise VGA mâle vers 2 prises VGA femelles, en version monobloc compacte.

Comment choisir un doubleur vidéo ?

Type de connecteur à dédoubler

• Identifier le connecteur de sortie de la source (HDMI, DVI-D, DVI-I ou VGA) et les connecteurs attendus par les périphériques à brancher.
• DVI-I accepte les doubleurs vers DVI+VGA car il transporte les deux signaux ; DVI-D ne transporte que le numérique et ne peut pas alimenter une sortie VGA analogique.

Usage : connexion ou distribution ?

• Un doubleur passif permet de brancher deux câbles sur une même prise, mais ne garantit pas une distribution de signal vers deux affichages simultanés — les capacités dépendent de la source et des équipements connectés.
• Pour une duplication active du signal vers deux écrans, un splitter vidéo actif est la solution appropriée.

Longueur de l'adaptateur

• Certains modèles sont monoblocs (très courts, 0,15 m) ; d'autres intègrent un court câble (jusqu'à 0,30 m) pour faciliter l'accès dans des espaces contraints.

Questions fréquentes

Un doubleur HDMI permet-il d'afficher sur deux écrans simultanément ?

Pas de façon garantie. Un doubleur passif répartit le signal électrique mais n'amplifie pas. L'affichage simultané sur deux moniteurs dépend de la capacité de la carte graphique source à piloter deux écrans depuis une même sortie. Pour une duplication fiable, un splitter HDMI actif est recommandé.

Quelle différence entre DVI-D et DVI-I pour un doubleur ?

DVI-I transporte à la fois le signal numérique et analogique, ce qui permet d'obtenir une sortie VGA depuis un doubleur DVI-I. DVI-D est purement numérique : un doubleur DVI-D ne peut produire que des sorties DVI-D.

Peut-on utiliser un doubleur HDMI vers HDMI+DVI pour connecter deux moniteurs différents ?

Oui, à condition que la source reconnaisse les deux périphériques. Le DVI-D et le HDMI transportent le même signal numérique ; la compatibilité électrique est assurée, mais la gestion de deux moniteurs distincts reste à la charge du pilote graphique de la source.
