RCA et Jack audio

RCA et Jack audio : connectique analogique pour l'installation AV et la sonorisation

Les connecteurs Jack et RCA constituent les interfaces audio analogiques les plus répandues en installation audiovisuelle, sonorisation de salle, distribution de signal et interconnexion d'équipements multimédia. Le connecteur Jack 3,5 mm est standard sur les équipements nomades, PC et interfaces audio compactes ; le Jack 6,35 mm est utilisé en sonorisation professionnelle et sur les équipements de studio. Le connecteur RCA (également appelé cinch) est présent sur les amplificateurs, tuners, lecteurs DVD/Blu-ray et équipements de mixage pour les connexions ligne stéréo ou vidéo composite.

Les familles de produits RCA et Jack audio

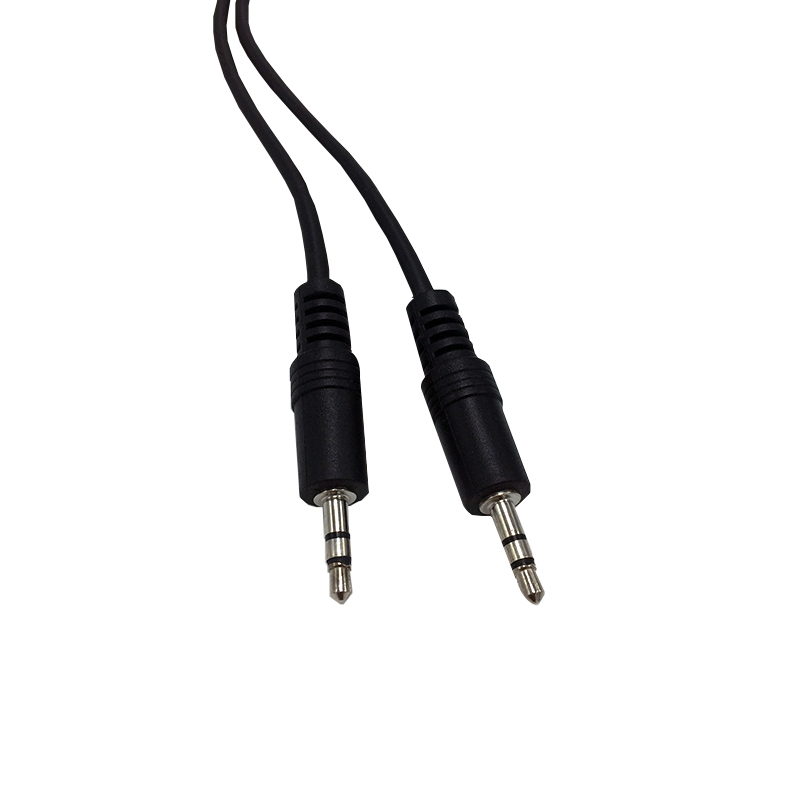

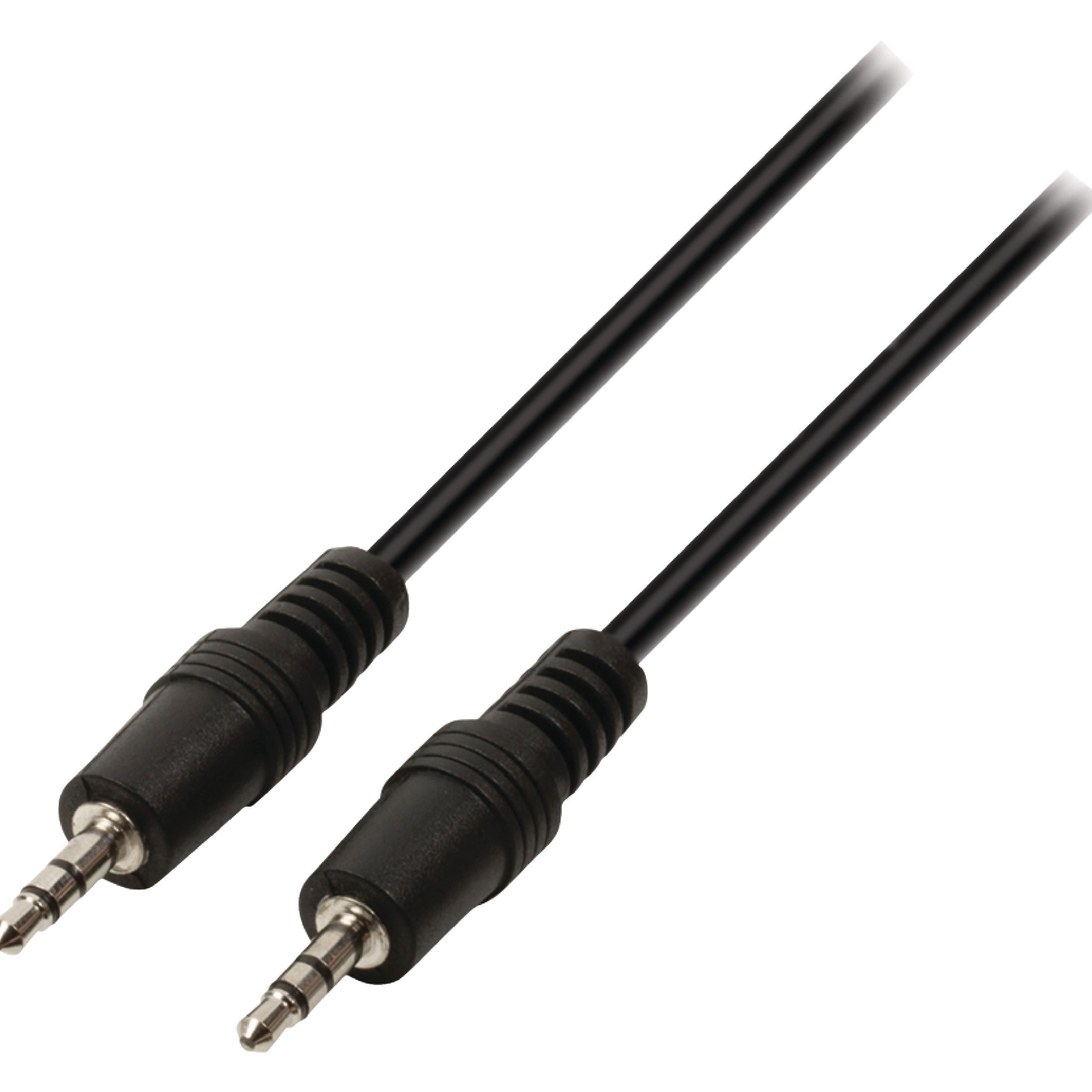

• Cordons Jack 3,5 mm M/M : liaison directe entre deux équipements à prise Jack 3,5 mm (PC, enceintes actives, interfaces), en versions blindées ou non blindées, longueurs de 0,6 m à 15 m

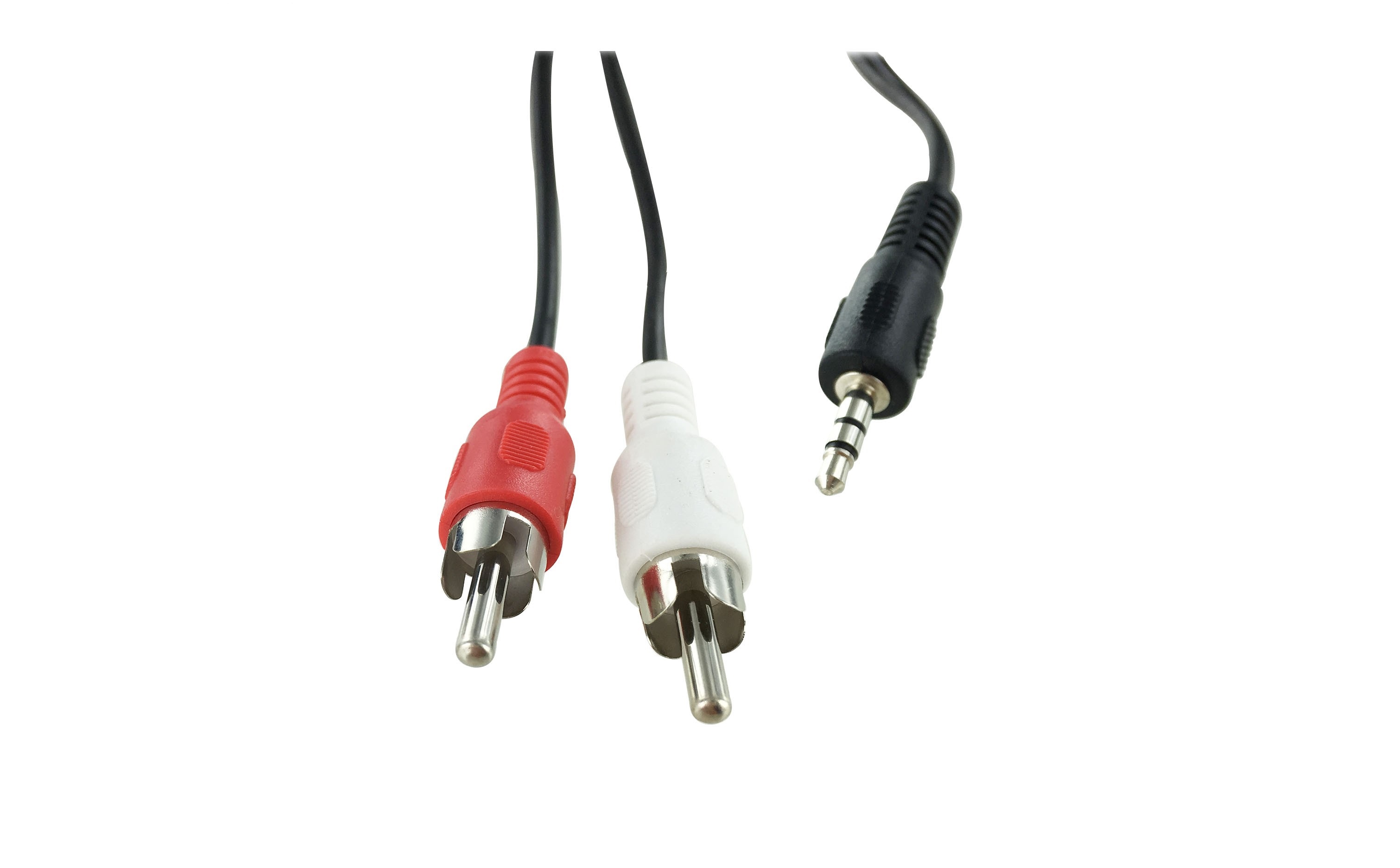

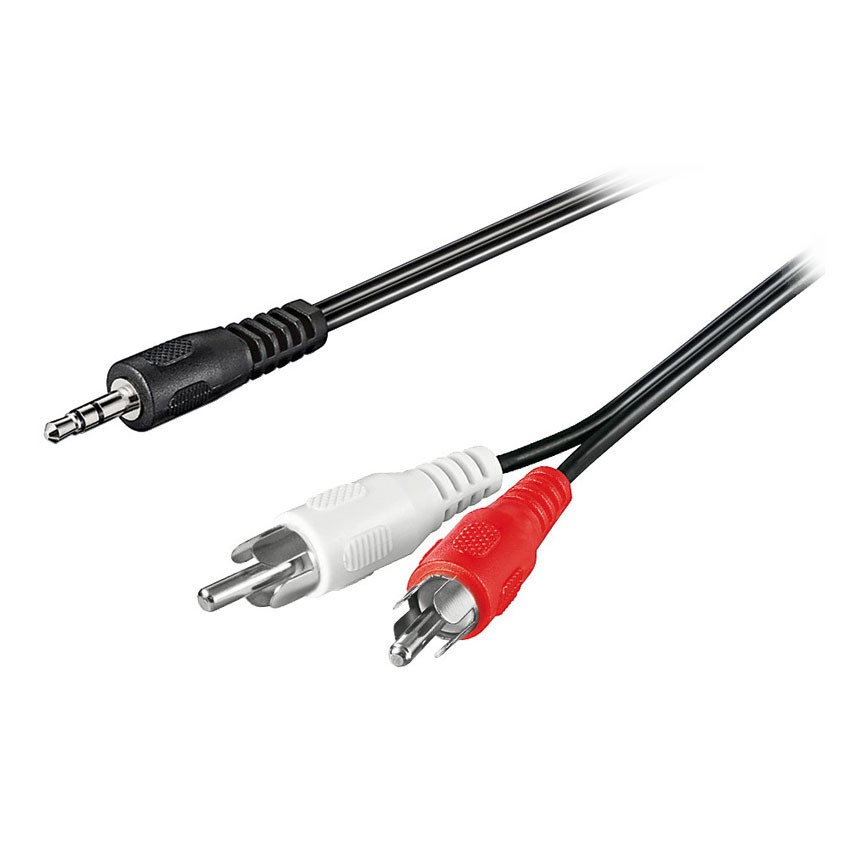

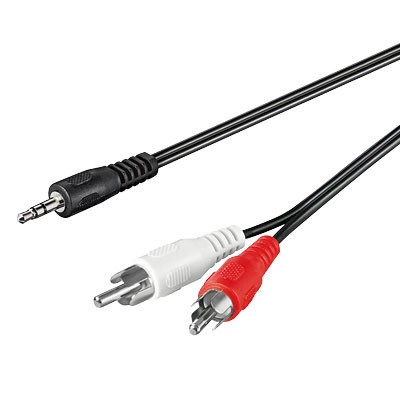

• Cordons Jack 3,5 mm vers 2 x RCA M : connexion d'une sortie casque ou ligne 3,5 mm d'un PC, tablette ou lecteur vers une entrée stéréo RCA d'amplificateur ou de système de sonorisation, blindés, longueurs de 1,5 m à 15 m

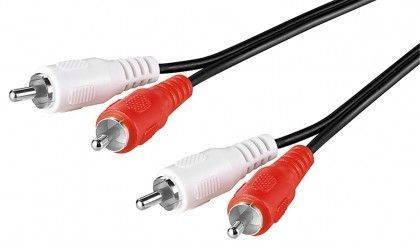

• Cordons 2 x RCA M/M et M/F : liaisons audio stéréo entre équipements à prises RCA, en versions blindées pour les longues distances (10 m disponible)

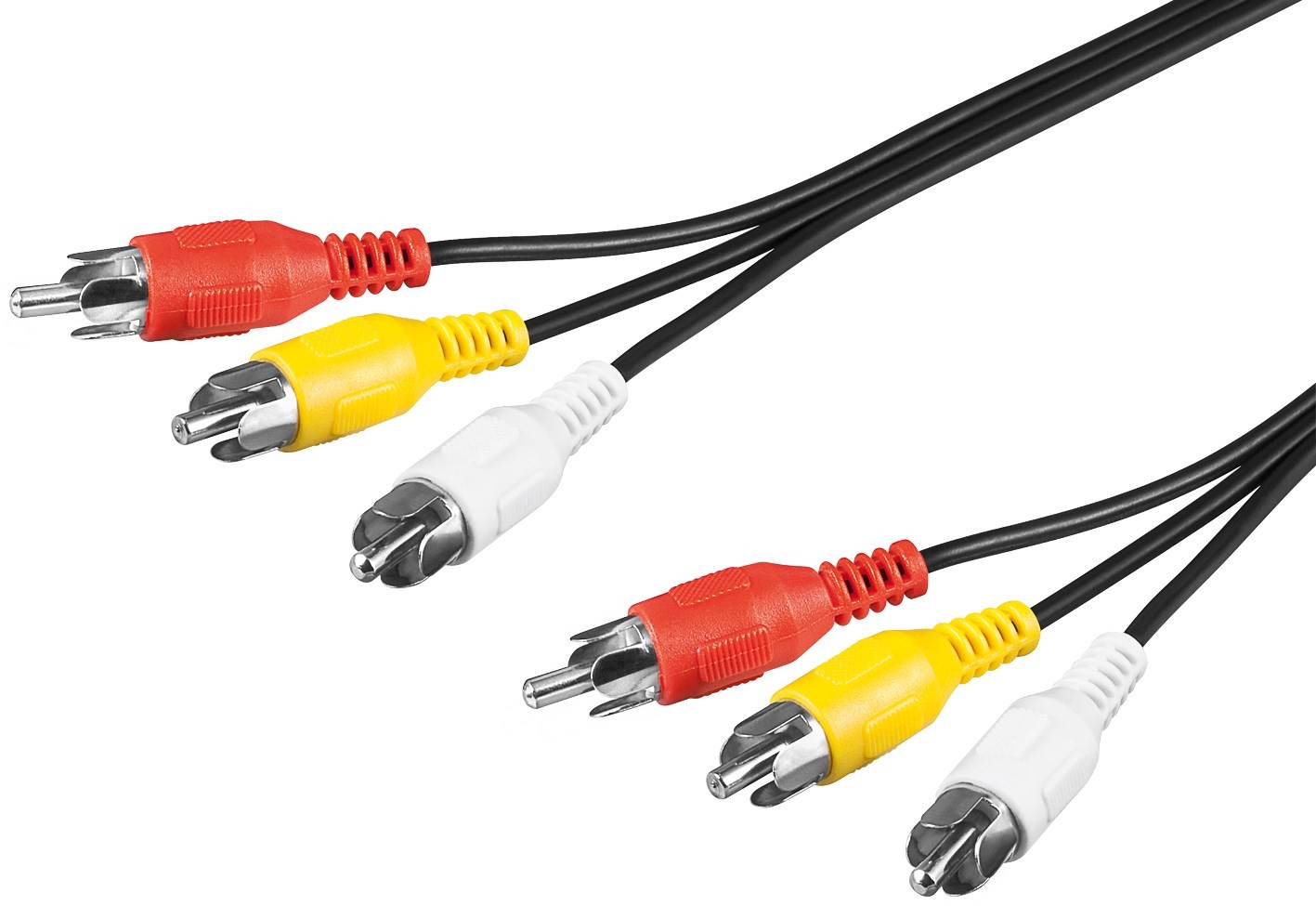

• Cordons 3 x RCA composite A/V : transport simultané de l'audio stéréo (blanc/rouge) et de la vidéo composite (jaune), pour les équipements multimédia à sortie composite
• Cordon vidéo RCA HQ : cordon RCA simple à 75 ohms pour liaison vidéo composite de haute qualité

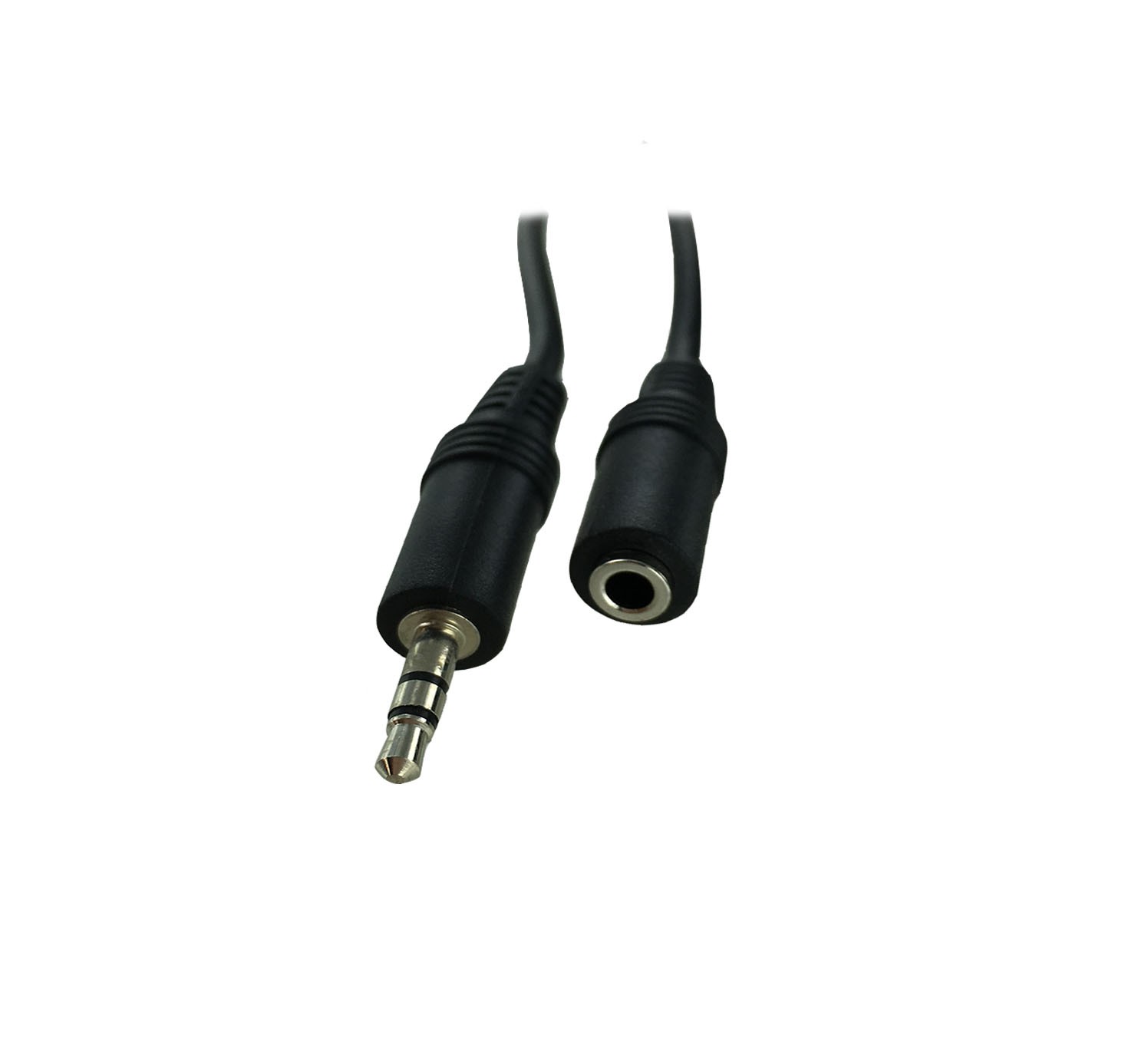

• Rallonges Jack 3,5 mm M/F : prolongement d'un câble Jack existant, disponible en 3 m

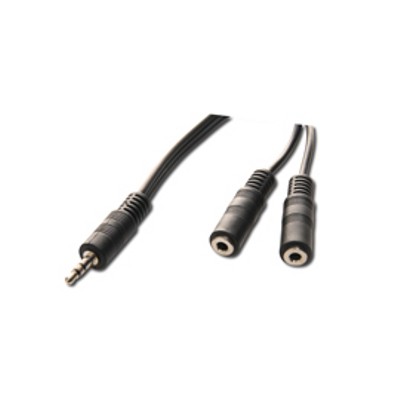

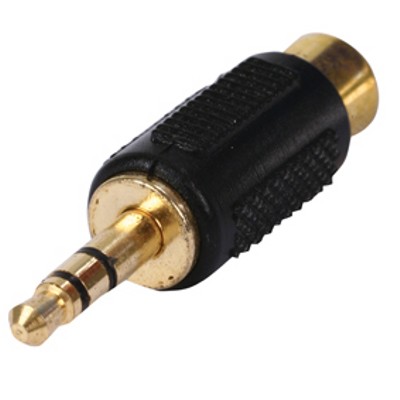

• Adaptateurs Jack et RCA : adaptateurs monoblocs Jack 3,5 F / Jack 6,35 M pour passage entre équipements grand public et professionnels ; adaptateurs 2 x Jack 3,5 F / Jack 3,5 M pour splitter audio ; adaptateur 2 x RCA F / Jack 3,5 M ; adaptateur BNC F / RCA M
• Connecteurs Jack 6,35 mm à sertir : connecteurs mâles mono nickelés pour fabrication ou réparation de câbles audio professionnels

Comment choisir un cordon Jack ou RCA ?

• Type de connecteur : Jack 3,5 mm pour les appareils grand public et informatiques ; Jack 6,35 mm pour les équipements de sonorisation professionnelle ; RCA pour les équipements audio/vidéo à connectique cinch
• Signal transporté : stéréo (2 canaux sur un Jack TRS 3 contacts ou 2 RCA rouge/blanc) ou mono (Jack TS 2 contacts ou RCA unique) ; vidéo composite sur RCA jaune à 75 ohms
• Blindage : les versions blindées limitent les interférences électromagnétiques sur les longues distances ou dans les environnements à fort bruit électrique (salles de contrôle, installations proches de variateurs ou d'éclairages à découpage)
• Longueur : disponible de 0,2 m (adaptateurs) à 15 m ; au-delà de 10 m en Jack 3,5 mm, le blindage devient important pour préserver la qualité du signal
• Niveau de signal : ces cordons transportent des signaux de niveau ligne ou casque (signal analogique basse tension) ; ils ne conviennent pas aux signaux micro symétriques (XLR) ni aux signaux numériques

Questions fréquentes

Quelle différence entre un cordon Jack blindé et non blindé ?

Un cordon blindé dispose d'une tresse ou d'un feuillard métallique autour des conducteurs, réduisant la sensibilité aux interférences électromagnétiques. Il est recommandé pour les longueurs supérieures à 3-5 m ou dans les environnements exposés (installations à proximité d'équipements générant des perturbations).

Un adaptateur Jack 3,5 mm vers Jack 6,35 mm dégrade-t-il le signal ?

Non, un adaptateur passif mécanique n'introduit pas de dégradation du signal audio : il assure simplement la transition physique entre les deux formats de connecteurs. La qualité dépend de la qualité de contact des connecteurs.

Un cordon 3 x RCA peut-il transporter uniquement l'audio sans le signal vidéo ?

Oui, il est tout à fait possible de n'utiliser que les deux RCA audio (rouge et blanc) d'un cordon 3 x RCA et de laisser le RCA jaune inutilisé si la liaison vidéo composite n'est pas nécessaire.

Quelle longueur maximale conseiller en Jack 3,5 mm sans amplification ?

En signal ligne analogique non équilibré, les pertes et les interférences augmentent avec la longueur. Les cordons disponibles vont jusqu'à 15 m ; au-delà de 10 m en environnement perturbé, privilégier les versions blindées ou envisager une conversion vers un format symétrique.

À quoi sert l'adaptateur BNC F / RCA M ?

Cet adaptateur permet de connecter un équipement à sortie BNC (couramment utilisé en vidéosurveillance ou en test/mesure) sur une entrée RCA, ou inversement, pour les liaisons vidéo composite à 75 ohms.
