VGA : cordons et rallonges pour signal vidéo analogique

Le connecteur VGA (Video Graphics Array), également désigné HD15 ou Sub-D 15 points, est le standard de connexion vidéo analogique qui a équipé pendant des décennies les moniteurs, projecteurs et cartes graphiques. Si les interfaces numériques (HDMI, DisplayPort) l'ont largement supplanté sur les équipements récents, de nombreuses installations en entreprise, en salle de réunion ou en environnement industriel continuent de l'utiliser. Le choix du cordon influence directement la qualité d'image, notamment sur les grandes longueurs.

Les familles de VGA

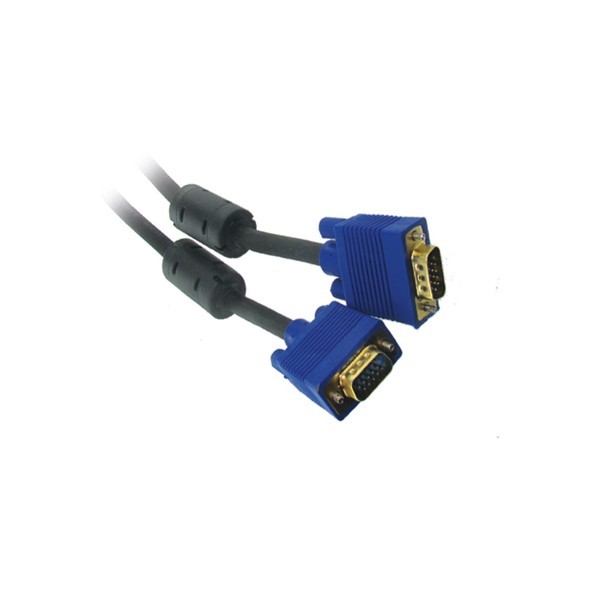

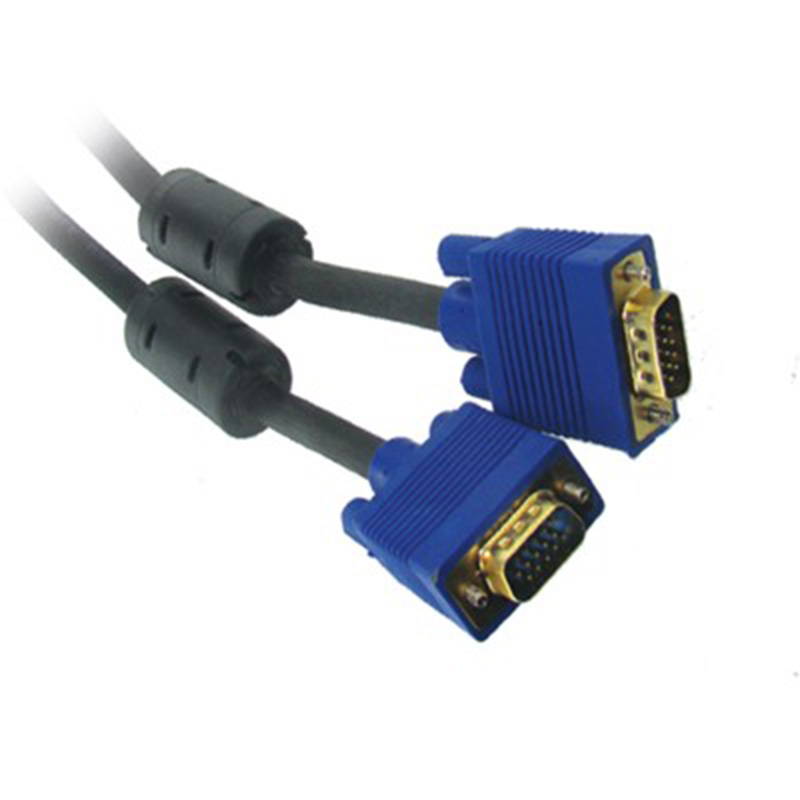

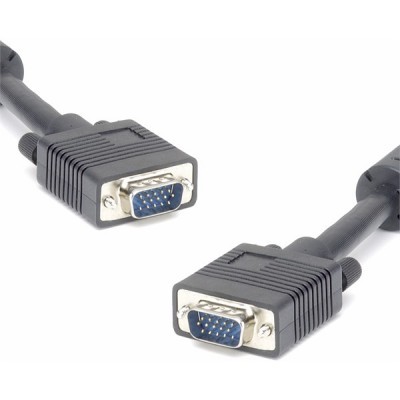

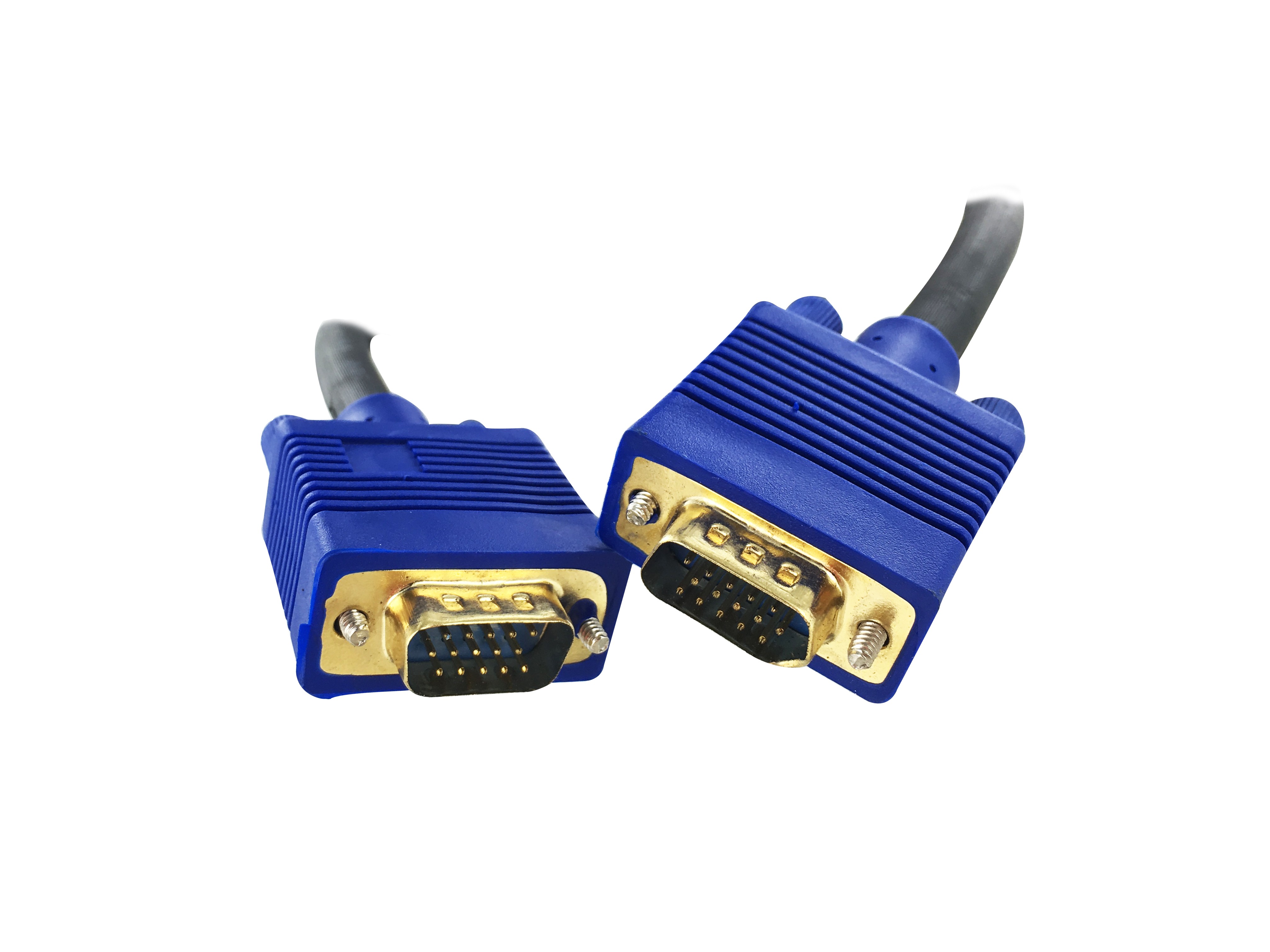

• VGA OR Full Pin avec ferrites : cordons M/M ou M/F équipés de ferrites pour filtrer les parasites électromagnétiques. Les contacts OR améliorent la conductivité et la résistance à l'oxydation. Disponibles en 3 coax AWG28 ou AWG30 selon les longueurs.

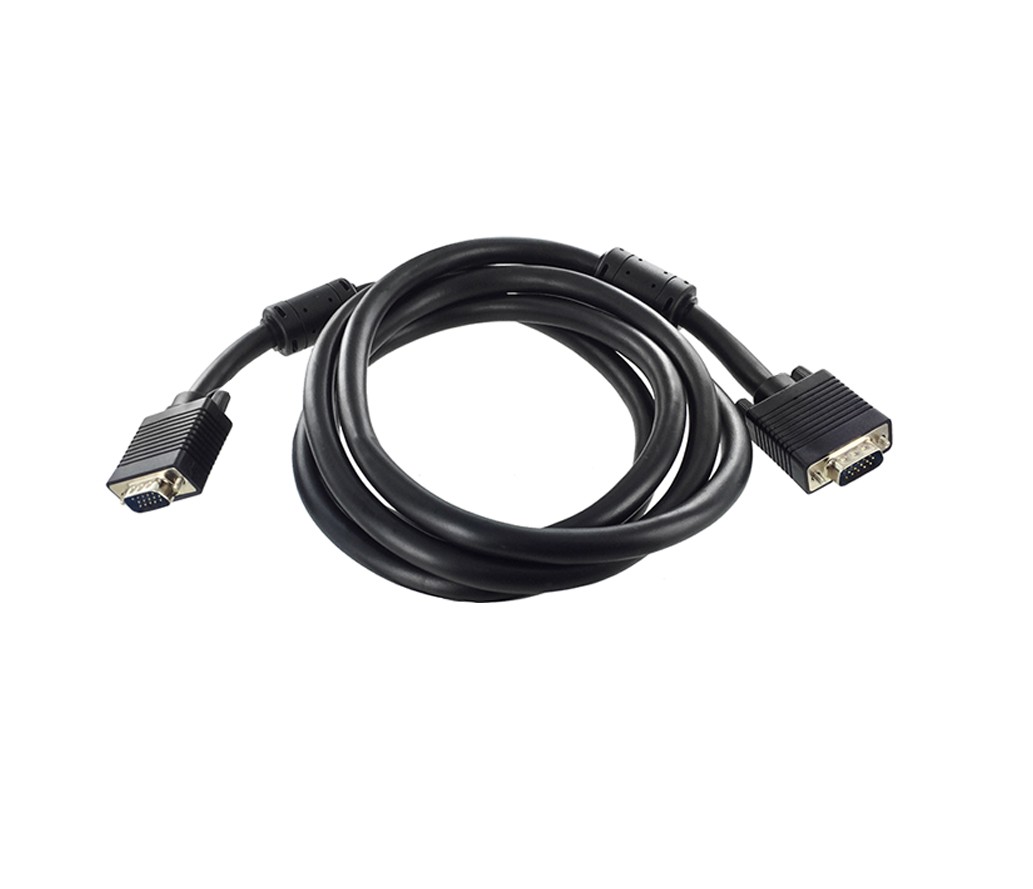

• VGA PLATINUM Full Pin : gamme supérieure en 5 coax AWG26, Full Pin (15 broches connectées), avec ferrites. L'AWG26 (section plus importante) réduit l'atténuation du signal sur les longues distances (jusqu'à 30 m). Format M/M ou M/F.

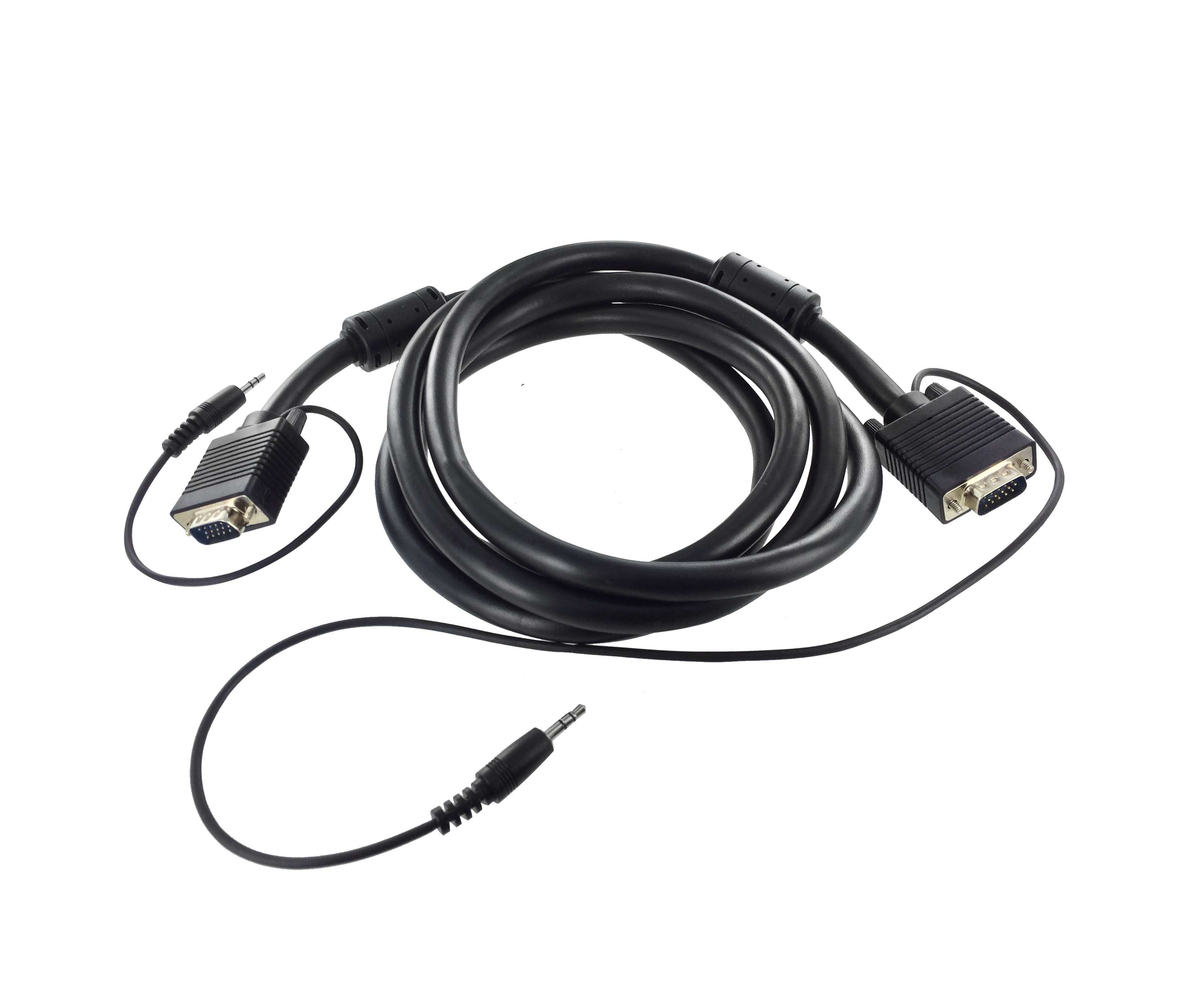

• VGA+Audio PLATINUM Full Pin : cordon SVGA combiné à un canal audio jack 3,5 mm mâle, pour relier simultanément la vidéo et le son entre une source et un écran ou projecteur avec entrée audio intégrée.

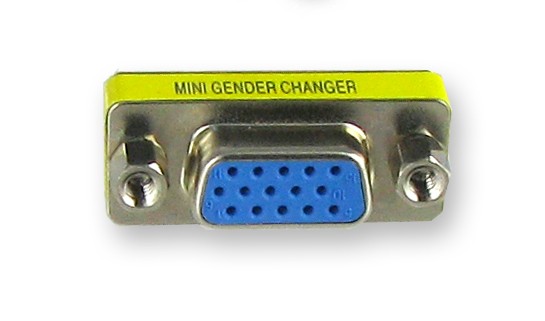

• Changeur de genre : adaptateur HD15 M/M permettant de relier deux cordons VGA équipés chacun d'un connecteur femelle, ou d'inverser la polarité d'un câble. Disponible en 9 à 37 points.

Comment choisir son cordon VGA ?

Longueur : le signal VGA est analogique et s'atténue avec la distance. Pour des longueurs courtes (1 à 5 m), un cordon 3 coax sans ferrites peut suffire. Au-delà de 10–15 m, un câble 5 coax AWG26 avec ferrites (gamme Platinum) est recommandé pour préserver la netteté de l'image.

Sens de connexion (M/M ou M/F) :

• M/M (mâle/mâle) : connexion directe entre deux équipements.
• M/F (mâle/femelle) : rallonge venant prolonger un câble existant.

Nombre de coaxiaux :

• 3 coax : transmet les signaux R, G, B mais sans les voies de synchronisation séparées — suffisant pour la majorité des configurations.
• 5 coax (Full Pin) : transmet également les signaux H-Sync et V-Sync de façon indépendante, garantissant une meilleure stabilité de l'image sur les longues longueurs ou les résolutions élevées.

Section du câble (AWG) : plus le chiffre AWG est faible, plus le conducteur est épais. L'AWG26 offre une meilleure atténuation sur les longues distances que l'AWG30.

Ferrites : les ferrites placées aux extrémités filtrent les interférences électromagnétiques (EMI) — utiles dans les environnements avec équipements électriques proches ou câbles longs.

Audio intégré : si la source et l'écran sont distants et que le son doit suivre la même route, un cordon SVGA+Audio évite de tirer un câble audio séparé.

Questions fréquentes

Quelle résolution maximale supporte un cordon VGA ?

Le VGA est un signal analogique dont la qualité dépend du câble, de la longueur et des équipements. Il peut théoriquement transporter des résolutions élevées (1920×1200 et au-delà), mais la netteté se dégrade avec la longueur et la qualité du câble. Un cordon 5 coax AWG26 avec ferrites offre de meilleures garanties pour les résolutions HD.

Peut-on rallonger un câble VGA existant ?

Oui — il suffit d'utiliser un cordon rallonge M/F (mâle/femelle) que l'on branche à la suite du câble existant. Pour éviter une dégradation visible de l'image, la longueur cumulée totale doit rester raisonnable et le câble de rallonge doit être de bonne qualité (5 coax AWG26 avec ferrites pour les grandes longueurs).

Un cordon VGA transporte-t-il le son ?

Non — le VGA est exclusivement vidéo. Pour transporter le son simultanément, il faut soit un cordon SVGA+Audio intégrant un canal jack 3,5 mm, soit un câble audio séparé.

Quelle est la différence entre un cordon OR et un cordon Platinum ?

La gamme OR propose des contacts plaqués or et des ferrites sur un câble 3 coax — bon rapport qualité/prix pour les installations standard. La gamme Platinum Full Pin ajoute un câble 5 coax AWG26 (section plus importante, 15 broches connectées), recommandée dès que la longueur dépasse 10 m ou que la résolution d'affichage est exigeante.

À quoi sert un changeur de genre HD15 ?

Un changeur de genre M/M permet de relier deux cordons VGA équipés de connecteurs femelles, ou de convertir l'extrémité d'un câble M en F ou inversement, sans avoir à remplacer l'ensemble du câble.
