Cordons séries

Cordons série RS232 : raccordements DB9 et DB25

L'interface série RS232, bien qu'ancienne, reste présente dans de nombreux équipements professionnels : commutateurs réseau, routeurs industriels, automates, onduleurs, équipements de mesure et terminaux. Les cordons DB9 et DB25 assurent la liaison physique entre ces équipements et les postes de configuration ou les systèmes de supervision.

Deux types de câblage coexistent : le câblage droit (modem), qui connecte chaque broche à la broche correspondante, et le câblage null modem (croisé), qui permute les signaux d'émission et de réception pour permettre la communication directe entre deux équipements DTE sans intermédiaire.

Les familles de cordons série

• Cordons DB9 M/M : raccordement entre deux équipements à port DB9 mâle, en câblage droit, câble 9 conducteurs blindé

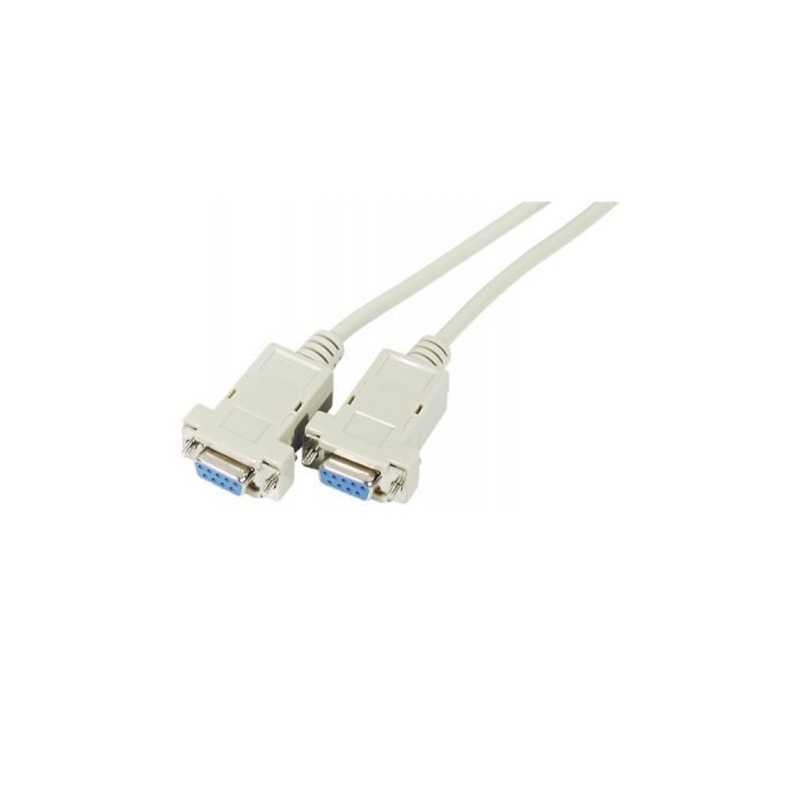

• Cordons DB9 F/F droit : rallonges pour prolonger une liaison RS232 existante, avec vis de fixation pour maintien mécanique

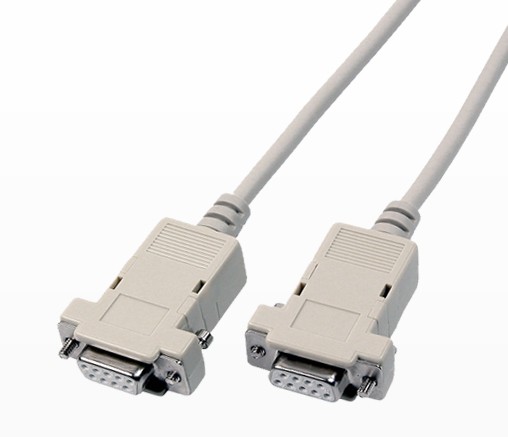

• Cordons DB9 F/F null modem : câblage croisé pour liaison directe PC à PC ou équipement à équipement sans modem

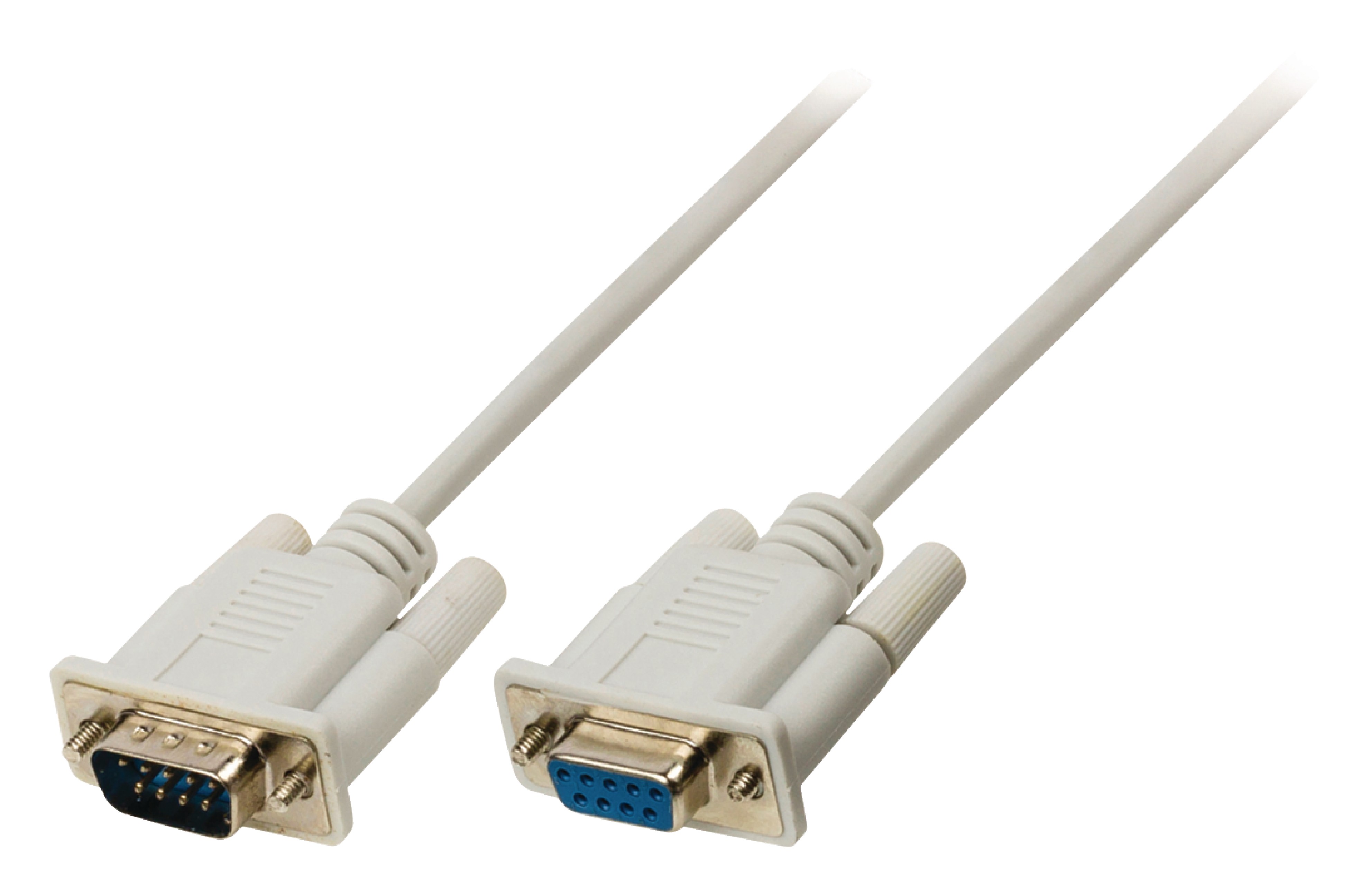

• Rallonges DB9 M/F : extensions de port série avec câblage droit, disponibles de 2 m à 15 m

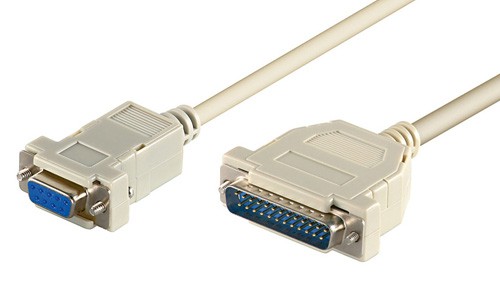

• Cordons DB9/DB25 : adaptation entre les deux formats de connecteurs Sub-D (9 et 25 points), en câblage droit ou null modem selon les besoins

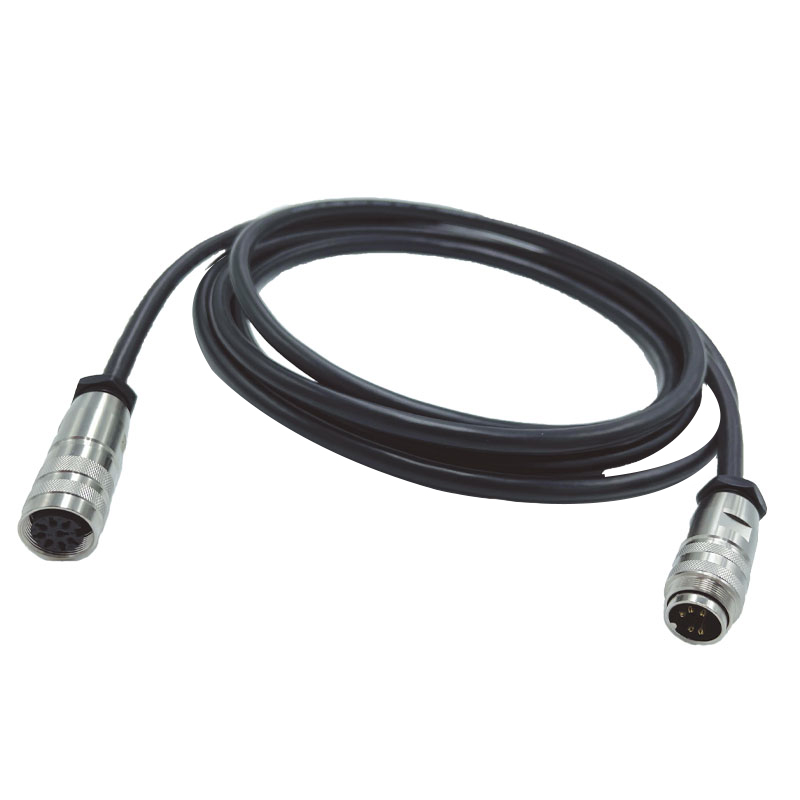

• Cordons DIN8 : raccordements pour équipements utilisant le connecteur DIN 8 broches

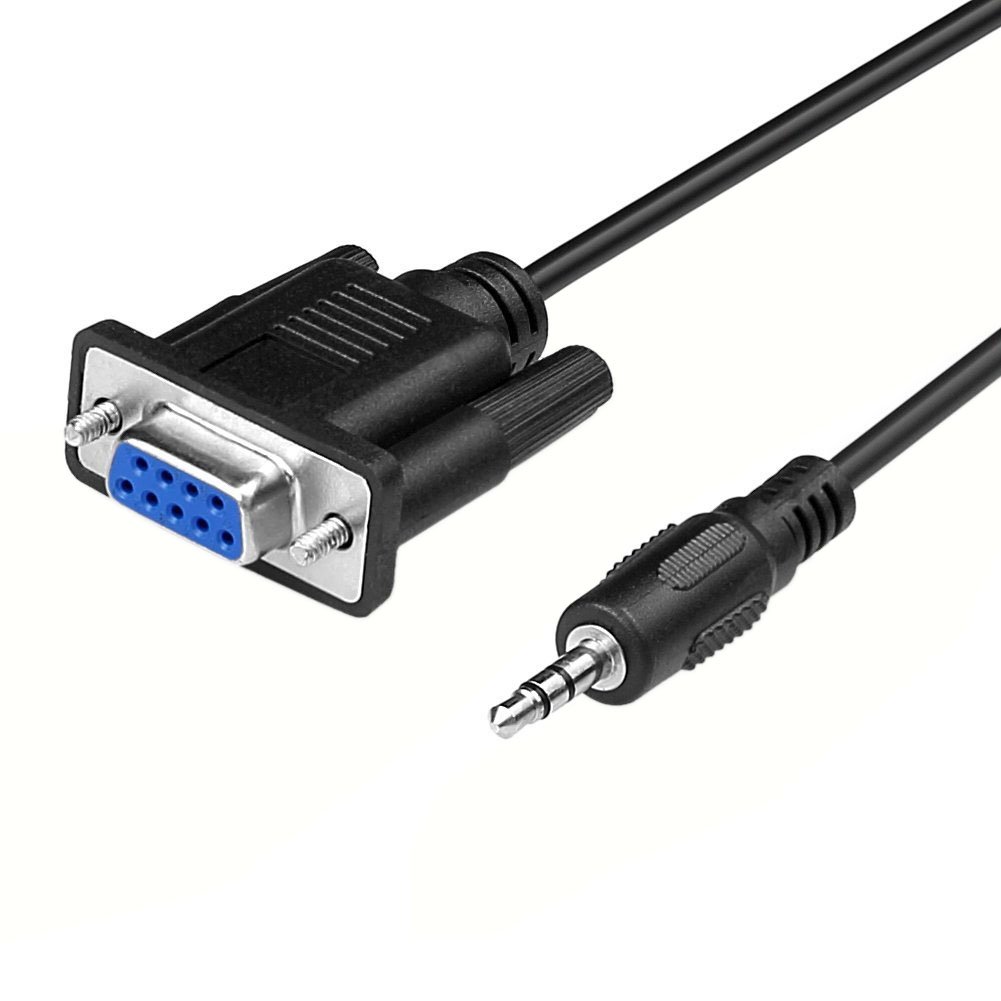

• Cordons RS232 à extrémité dénudée : câblés sur les signaux 2 (RX), 3 (TX) et 5 (GND), pour raccordement direct sur bornier ou connecteur personnalisé

Comment choisir un cordon série ?

• Type de connecteurs : identifier le format côté équipement (DB9 ou DB25, mâle ou femelle) et le besoin côté poste ou système (même format ou adaptation)
• Câblage droit ou null modem : le câblage droit relie un équipement DTE à un DCE (modem, convertisseur) ; le null modem relie deux DTE directement entre eux
• Longueur : RS232 supporte théoriquement jusqu'à 15 m à débit modéré ; les cordons disponibles vont de 1,8 m à 15 m
• Blindage : un câble blindé réduit les perturbations électromagnétiques, utile en environnement industriel
• Vis de fixation : les connecteurs Sub-D disposent généralement de vis de fixation pour sécuriser la connexion et éviter les déconnexions accidentelles

Questions fréquentes

Comment distinguer un câblage droit d'un null modem ?

Un câblage droit connecte la broche 2 à la broche 2, la broche 3 à la broche 3, etc. Un null modem croise au minimum les broches 2 (RX) et 3 (TX), et permute d'autres signaux de contrôle. Sur les équipements réseau, vérifier le manuel constructeur pour déterminer le câblage requis.

Peut-on utiliser une rallonge DB9 M/F pour prolonger un câble null modem existant ?

Oui, une rallonge droit M/F prolonge la liaison physique sans modifier le câblage. Le comportement null modem reste celui du câble d'origine. Les deux câbles mis bout à bout doivent conserver une longueur totale compatible avec les limites RS232.

À quoi sert un cordon RS232 à extrémité dénudée ?

Il permet de raccorder un équipement à port DB9 sur un bornier vissé ou un connecteur non standard. Le câblage minimal sur les signaux 2, 3 et 5 (RX, TX, GND) suffit pour la plupart des liaisons de configuration en mode 3 fils.

Les connecteurs DIN8 sont-ils interchangeables avec les connecteurs DB9 ?

Non, DIN8 et DB9 sont des formats physiquement différents et incompatibles. Un adaptateur ou un câble spécifique DIN8 vers DB9 est nécessaire pour relier des équipements utilisant ces deux standards.
