Extendeurs : prolonger les signaux vidéo et USB sans perte de qualité

Un extendeur déporte un signal vidéo, audio ou USB entre une source et un affichage ou périphérique distant, au-delà des limites physiques imposées par les câbles natifs. En s'appuyant sur du câblage réseau Cat5e, Cat6 ou Cat6a déjà en place, ou sur un réseau local Gigabit, ces équipements suppriment la contrainte de distance tout en évitant les coûts d'un câblage spécialisé sur de longues tranchées.

Les extendeurs s'adressent aux installations audiovisuelles, aux salles de conférence, aux affichages dynamiques, aux environnements de contrôle à distance et aux configurations KVM multi-postes où la distance entre la source et l'écran dépasse la portée des câbles standards.

Les familles d'extendeurs

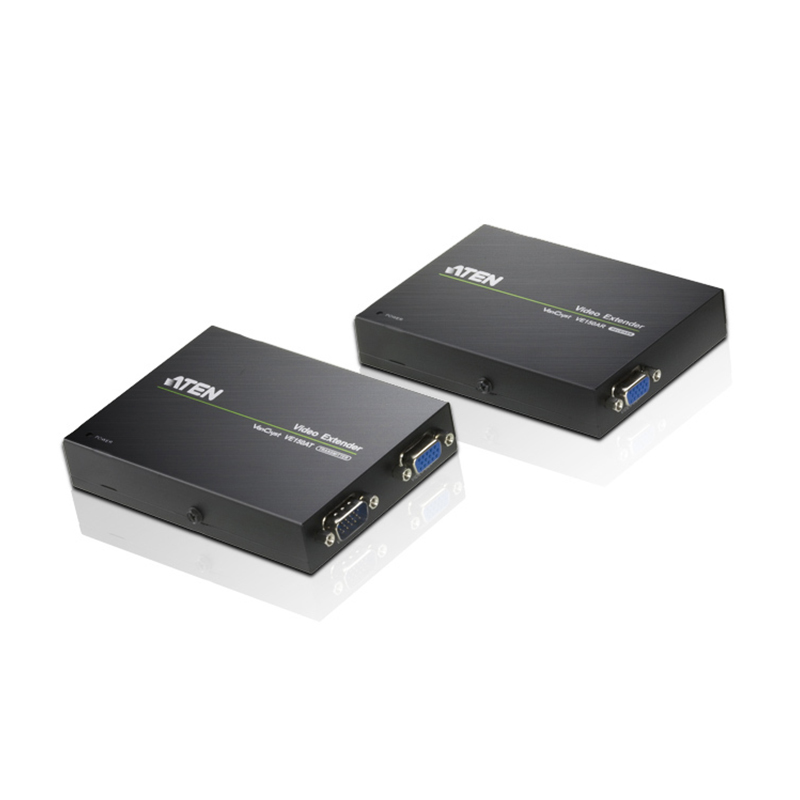

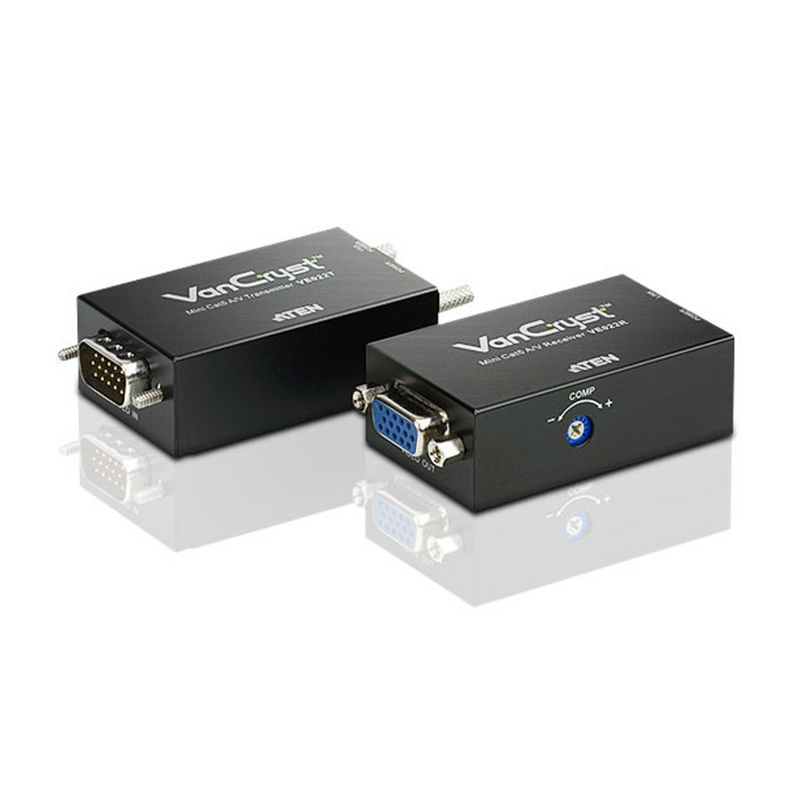

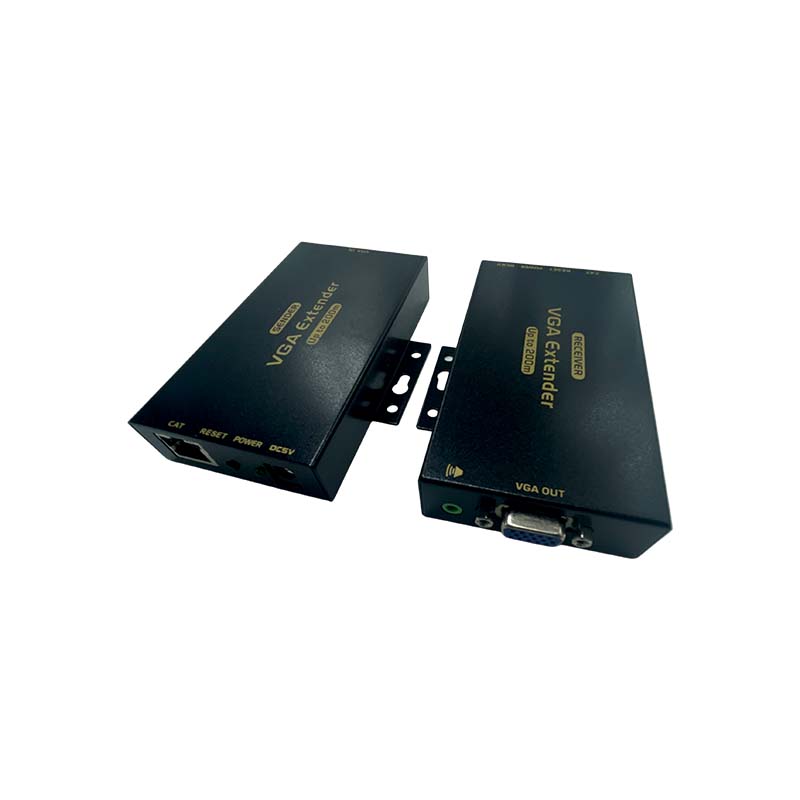

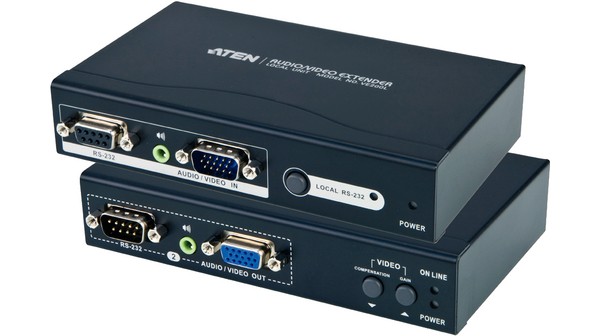

• Extendeurs VGA : transmission du signal analogique VGA avec audio optionnel sur Cat5e/6, jusqu'à 150 m à 1280×1024 selon le modèle ; adaptés aux parcs d'écrans plus anciens.

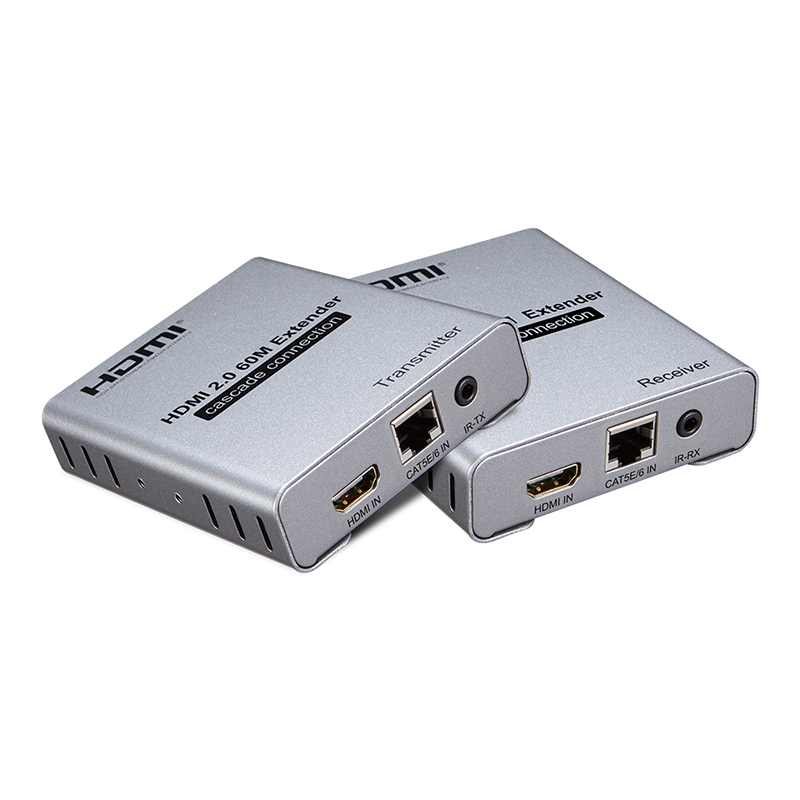

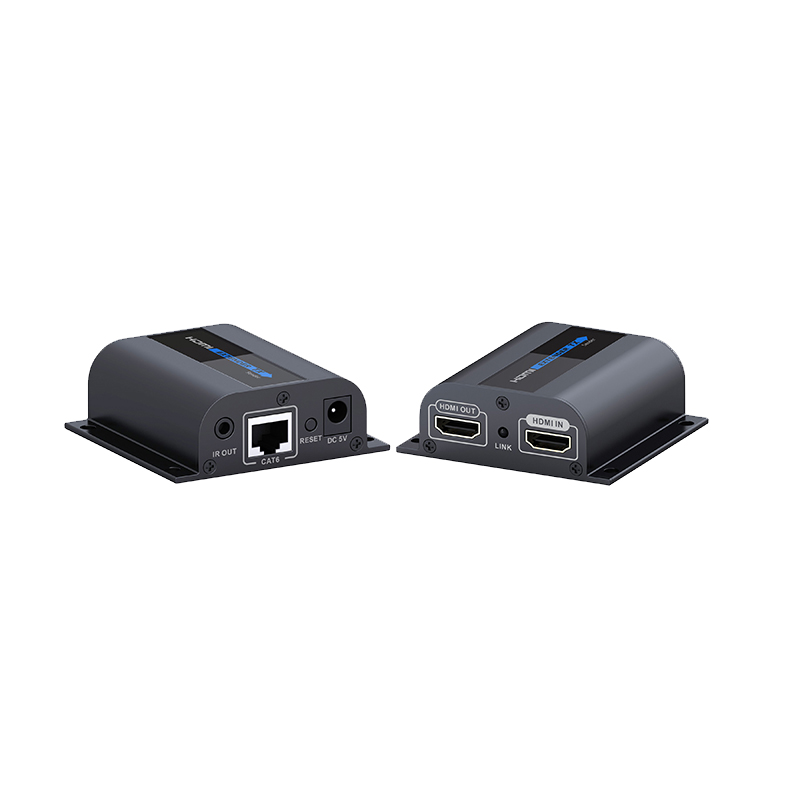

• Extendeurs HDMI : maintien du signal numérique HDMI en 1080p ou 4K sur câble réseau ou via HDBaseT ; portées courantes de 40 à 120 m selon la résolution et la catégorie de câble.

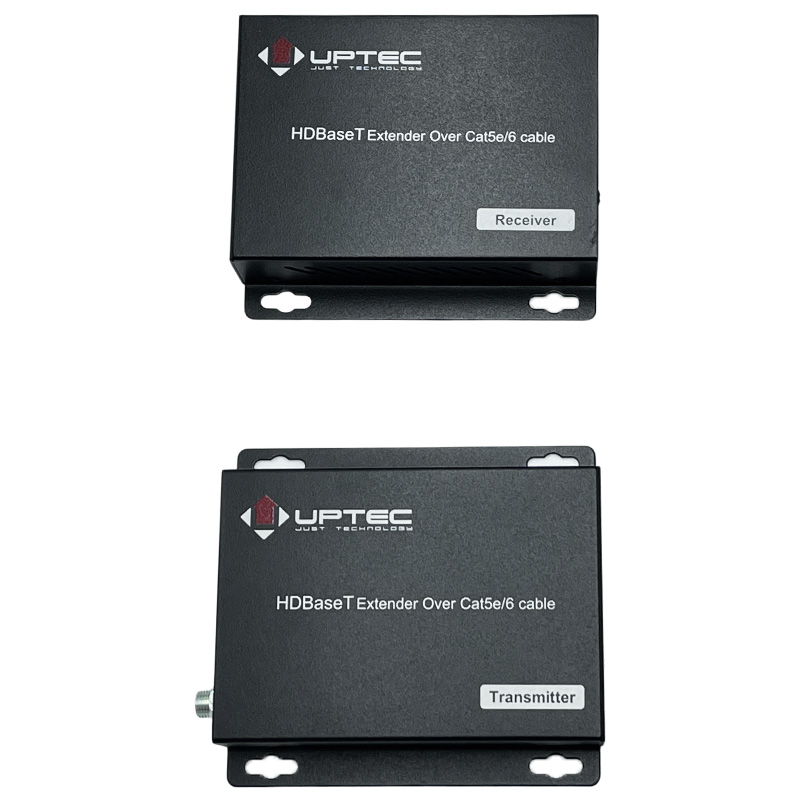

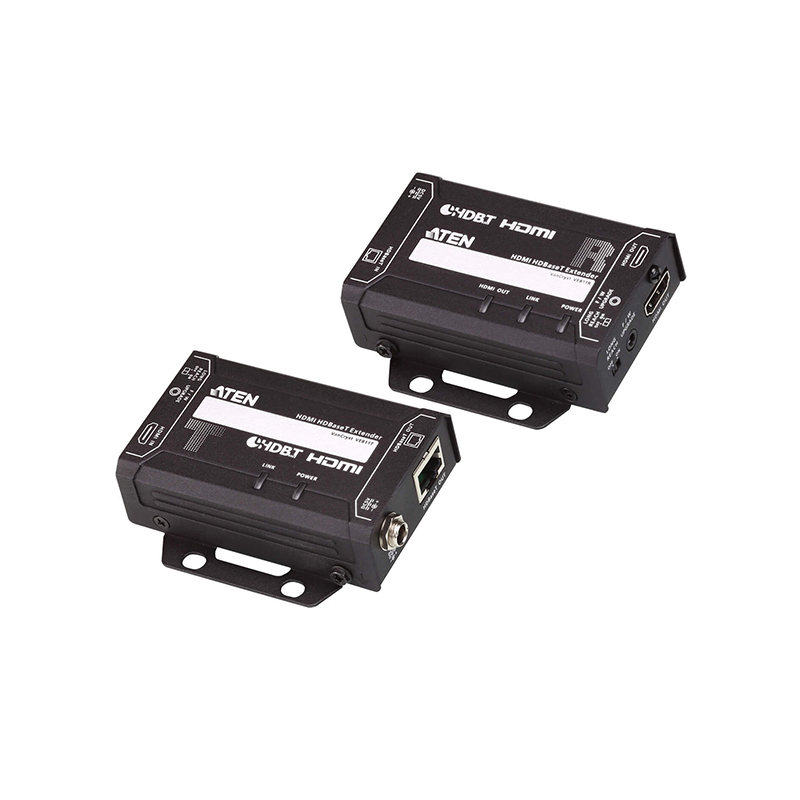

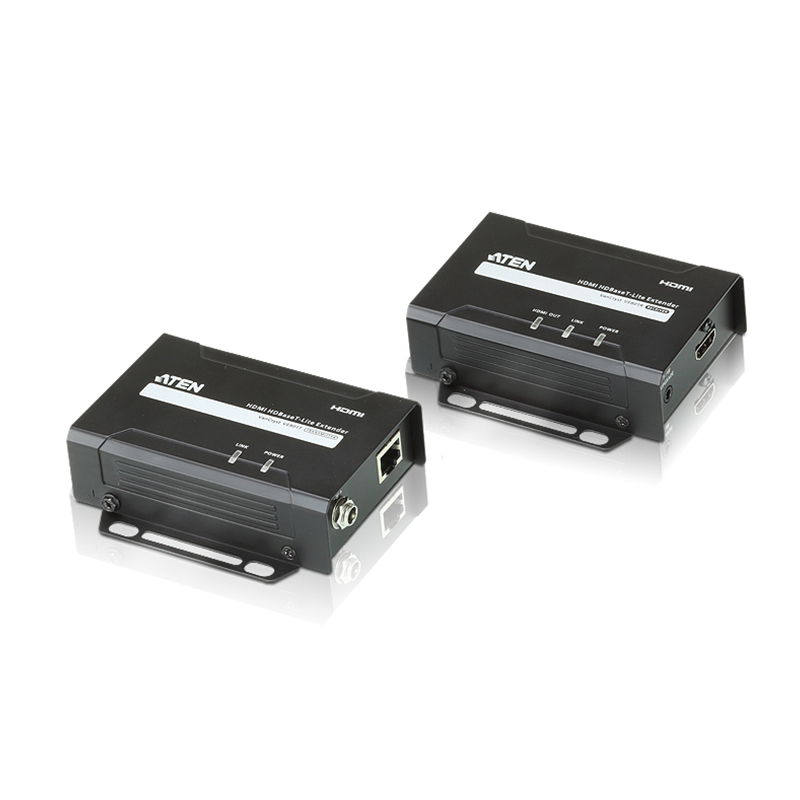

• Extendeurs HDBaseT : protocole unifié transportant HDMI, USB, RS232, IR et alimentation PoC sur un câble Cat5e/6/6a unique ; disponibles en versions HDBaseT-Lite (portée réduite, 4K jusqu'à 40 m) et HDBaseT 3.0 (True 4K sur 40 à 100 m).

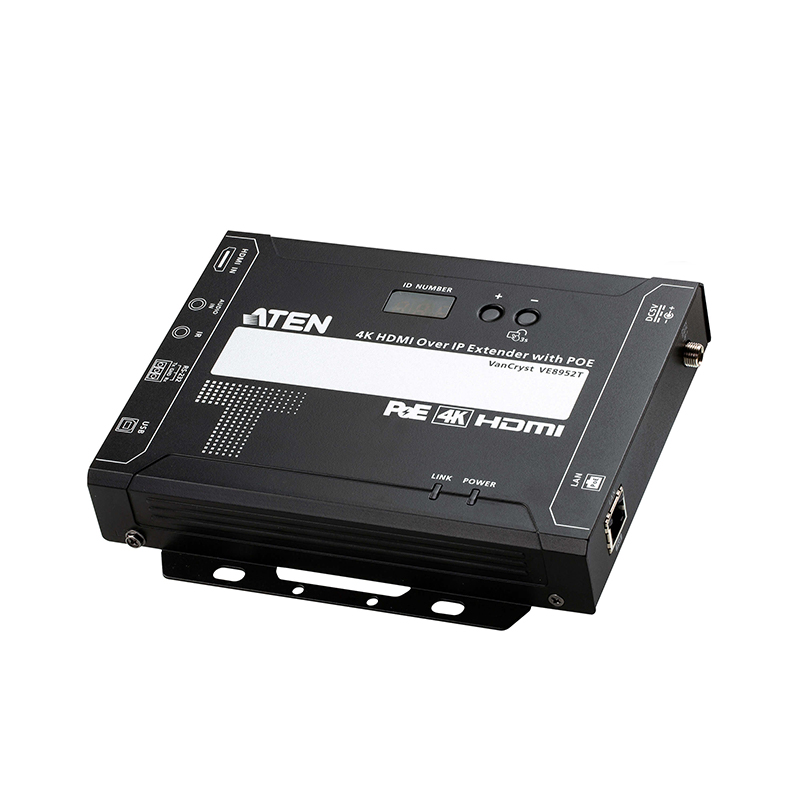

• Extendeurs HDMI sur IP : distribution point-à-multipoint ou multipoint-à-multipoint sur réseau local Gigabit, avec faible latence ; conçus pour la signalétique numérique et les murs d'images.

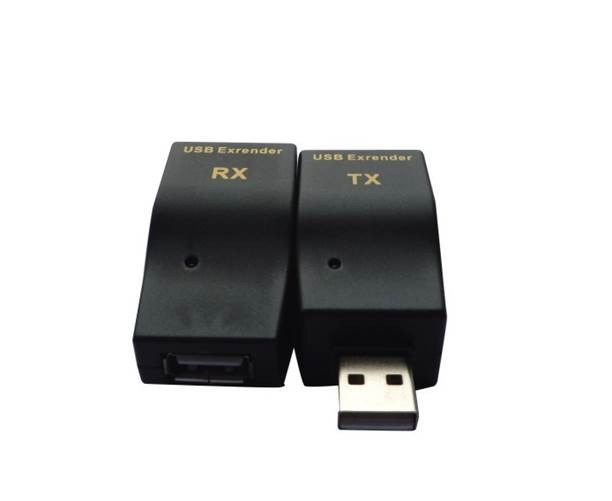

• Extendeurs USB : prolongation du bus USB 1.1 ou 2.0 sur câble RJ45 Cat5/5e/6 jusqu'à 45-50 m, avec auto-alimentation ; compatibles avec la plupart des périphériques USB standards.

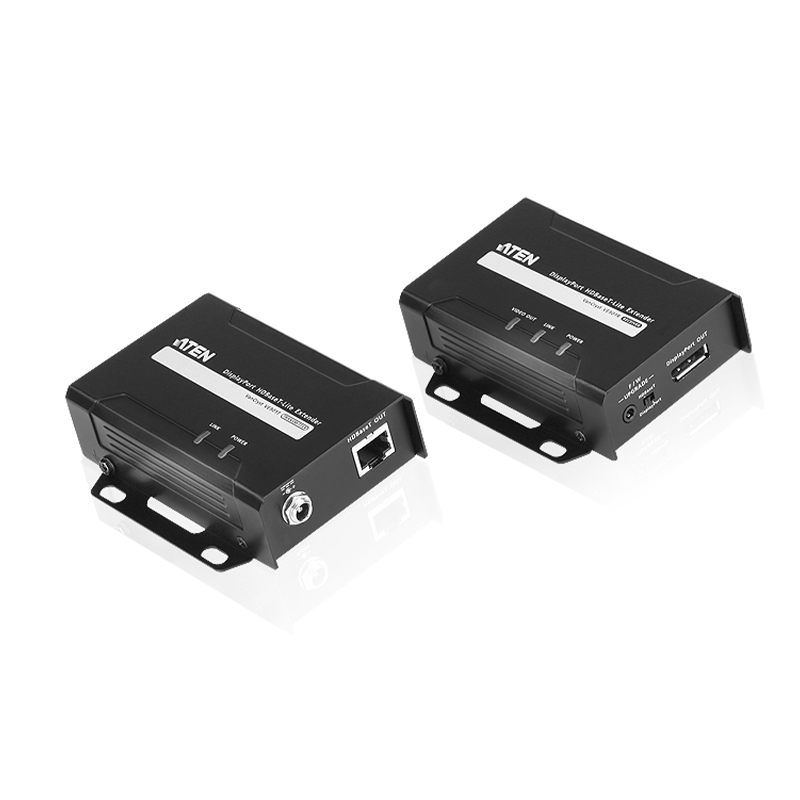

• Extendeurs DisplayPort : extension du signal DisplayPort sur HDBaseT ou Cat6/6a, en 4K jusqu'à 40 m ou 1080p jusqu'à 70 m selon le câble.
• Adaptateurs KVM : modules de raccordement pour commutateurs KVM, assurant compensation de signal et compatibilité vidéo composite.

Comment choisir un extendeur ?

Type de signal à transmettre

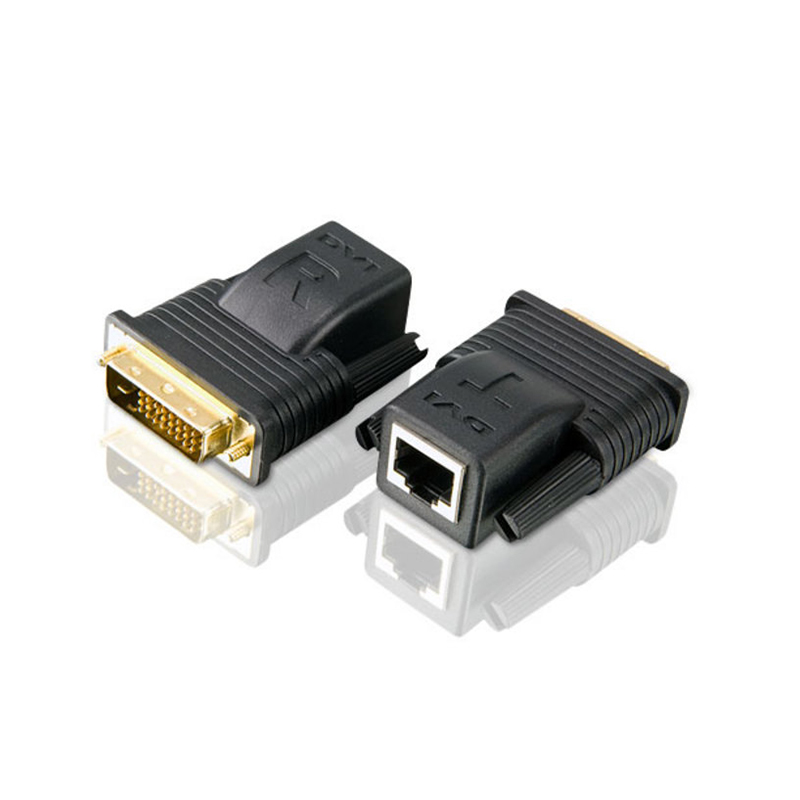

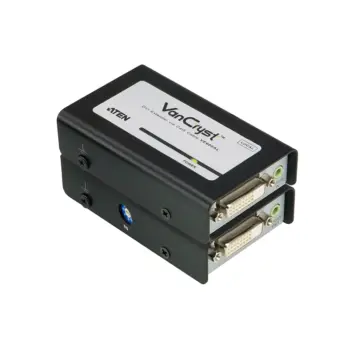

• Identifier le format de sortie de la source (VGA, HDMI, DVI, DisplayPort, USB) et le format d'entrée de l'affichage ou du périphérique cible.
• Vérifier la compatibilité HDCP pour les contenus protégés en HDMI/4K.

Résolution et fréquence d'actualisation

• La portée maximale est directement liée à la résolution : un extendeur HDMI peut atteindre 120 m en 1080p mais seulement 40 m en 4K@60 Hz.
• Vérifier si le 4K est en 4:4:4 ou 4:2:0, ce qui influe sur la fidélité colorimétrique.

Distance de transmission

• Mesurer la distance réelle entre la source et le récepteur, en tenant compte des cheminements de câble.
• Choisir la catégorie de câble adaptée : Cat5e suffit pour des portées modérées, Cat6a est recommandé pour les distances maximales en 4K HDBaseT.

Infrastructure réseau existante

• Pour des configurations point-à-point courtes, un kit émetteur/récepteur sur Cat5e/6 est suffisant.
• Pour des configurations multipoints ou multi-salles, les solutions sur IP (réseau Gigabit) offrent plus de flexibilité de routage.

Fonctions complémentaires

• Support IR (télécommande déportée), RS232 (contrôle série), USB (clavier/souris déportés), PoC (alimentation du récepteur par le câble Cat).
• Mode double affichage (Dual View) pour deux moniteurs sur un site éloigné.
• Compatibilité 3D, Deep Color, Dolby Digital pour les environnements home cinema ou salle de présentation haut de gamme.

Questions fréquentes

Quelle catégorie de câble utiliser avec un extendeur HDMI HDBaseT ?

Les extendeurs HDBaseT fonctionnent généralement avec du Cat5e pour les portées inférieures à 70 m et nécessitent du Cat6 ou Cat6a pour atteindre les distances maximales en résolution 4K. Le câble doit être non blindé ou blindé selon les préconisations du fabricant.

Un extendeur HDMI sur IP nécessite-t-il un switch dédié ?

Oui, les extendeurs HDMI sur IP requièrent un commutateur réseau Gigabit. Pour garantir la qualité vidéo et limiter la latence, un switch supportant le multicast (IGMPv3) est généralement recommandé.

Peut-on alimenter le récepteur distant sans prise secteur ?

Certains extendeurs intègrent une fonction PoC (Power over Cable) permettant à l'émetteur d'alimenter le récepteur distant via le câble Cat. Cette caractéristique simplifie l'installation dans les endroits sans accès électrique facile.

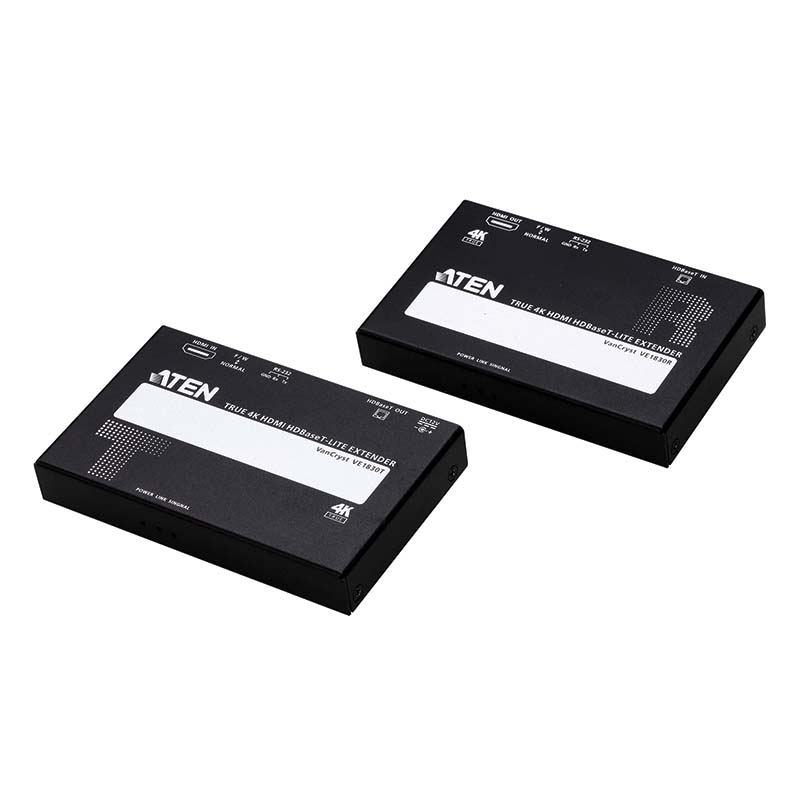

Quelle est la différence entre HDBaseT-Lite et HDBaseT 3.0 ?

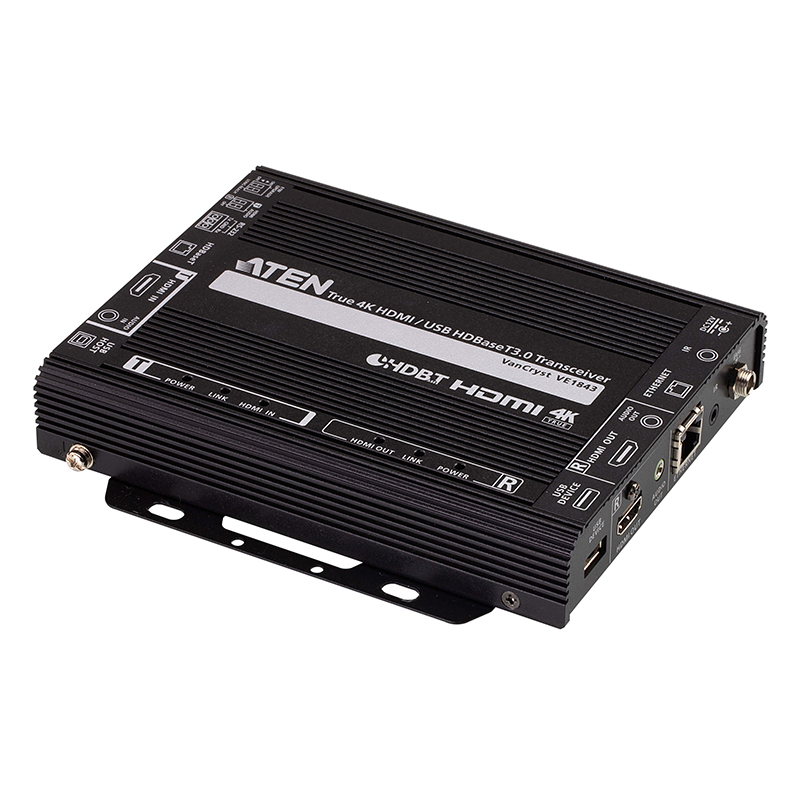

HDBaseT-Lite est une version simplifiée, généralement limitée à 4K sur des portées inférieures (autour de 40 m). HDBaseT 3.0 est la génération la plus récente, capable de transporter True 4K sur des distances plus longues et de combiner émission et réception dans le même appareil selon la configuration choisie.

Un extendeur USB 2.0 sur RJ45 est-il compatible avec tous les périphériques ?

La plupart des périphériques USB standards (clavier, souris, webcam, stockage USB) sont compatibles. Certains périphériques à débit très élevé ou nécessitant une alimentation importante peuvent rencontrer des limitations selon le modèle d'extendeur utilisé.

Peut-on combiner un extendeur HDMI avec un commutateur KVM ?

Oui, des adaptateurs KVM spécifiques permettent de raccorder un commutateur KVM à l'extendeur, offrant le contrôle du clavier, de la souris et de l'affichage depuis un poste distant jusqu'à 300 m dans certaines configurations double affichage.
