HDMI

HDMI : transmission audio-vidéo numérique de la Full HD à la 8K

Le connecteur HDMI (High-Definition Multimedia Interface) est le standard de référence pour la transmission numérique de signaux audio et vidéo non compressés entre sources et afficheurs. Il équipe la quasi-totalité des équipements audiovisuels professionnels et grand public : projecteurs, écrans, moniteurs, récepteurs AV, matrices de commutation, systèmes de présentation et baies de diffusion. Le choix d'un cordon HDMI dépend principalement de la norme supportée, de la résolution cible, de la longueur requise et du profil physique du câble.

Les familles de cordons HDMI

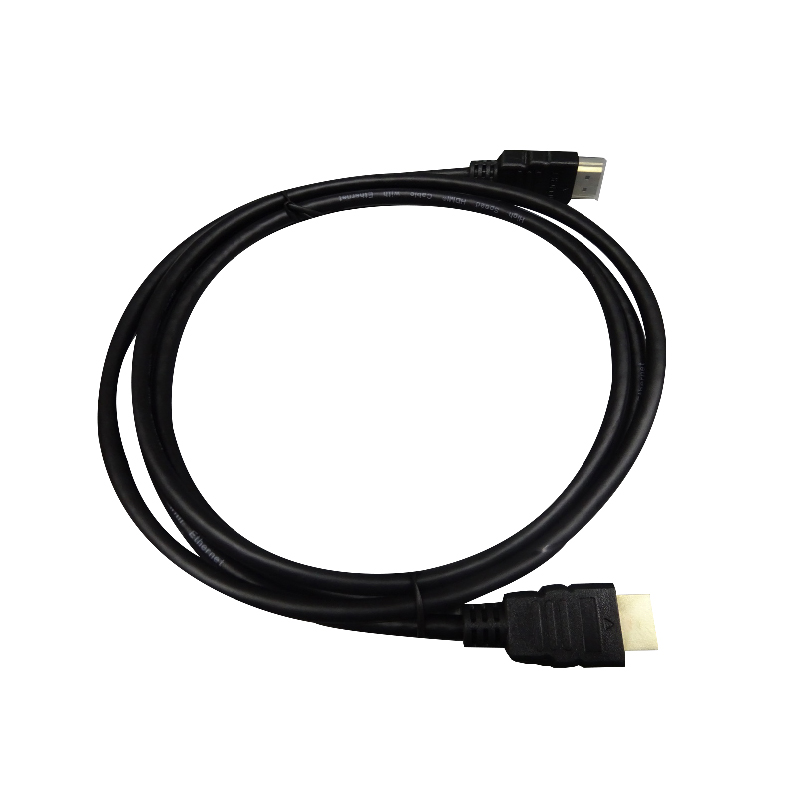

• HDMI 1.4 Standard : bande passante jusqu'à 10,2 Gbit/s, résolution maximale 1080p, support de la 3D et de l'Audio Return Channel. Disponible en version standard (AWG26/30) ou plate pour passage sous revêtement.

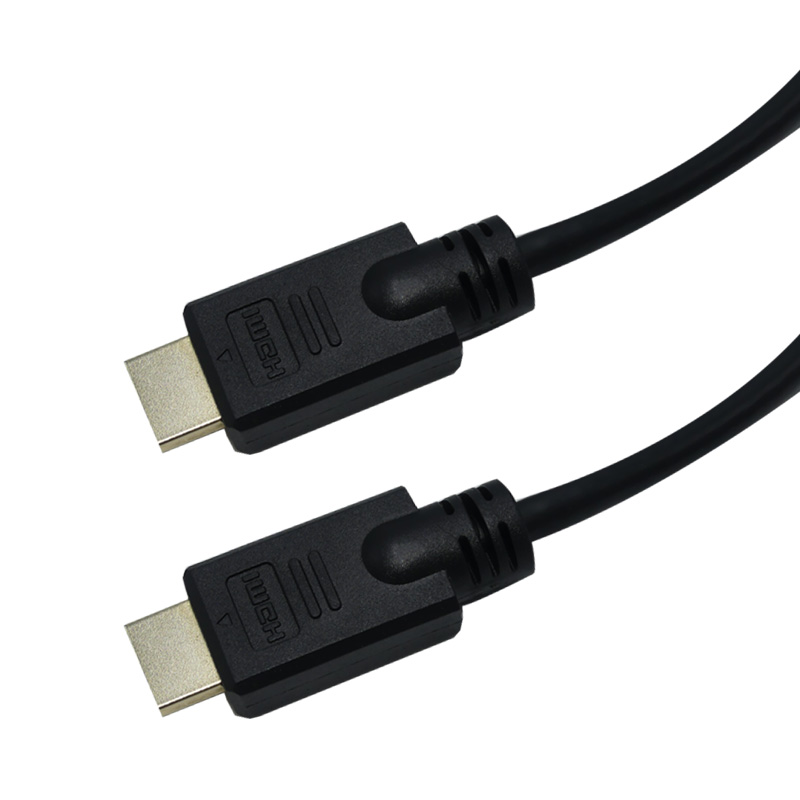

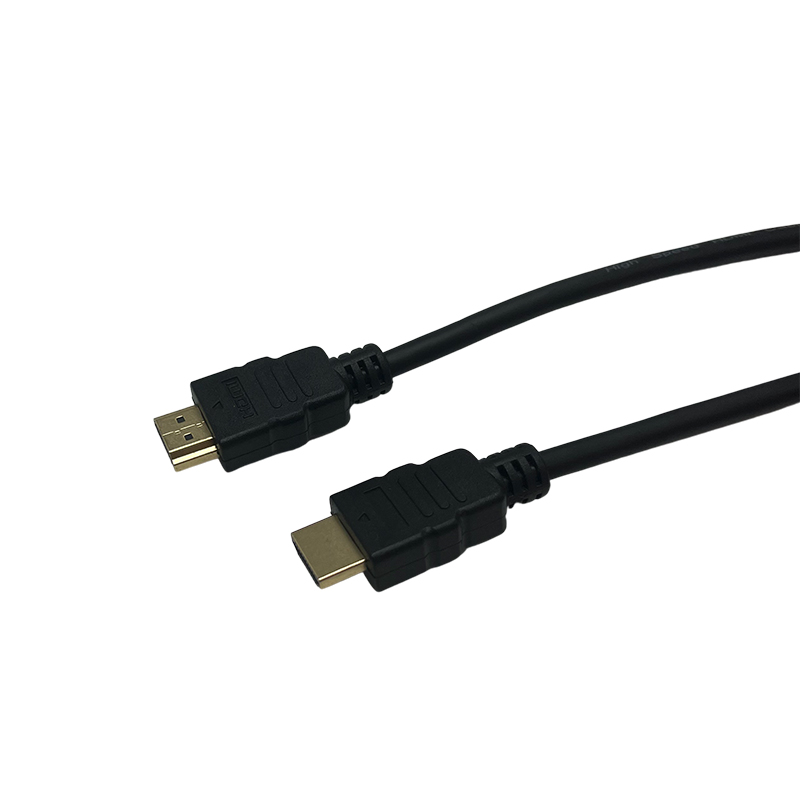

• HDMI 2.0 Standard : bande passante 18 Gbit/s, résolution 4K (4096×2160) à 60 images/s, espace colorimétrique YUV 4:4:4. Longueurs de 0,5 m à 15 m en cuivre plein, avec contacts dorés.

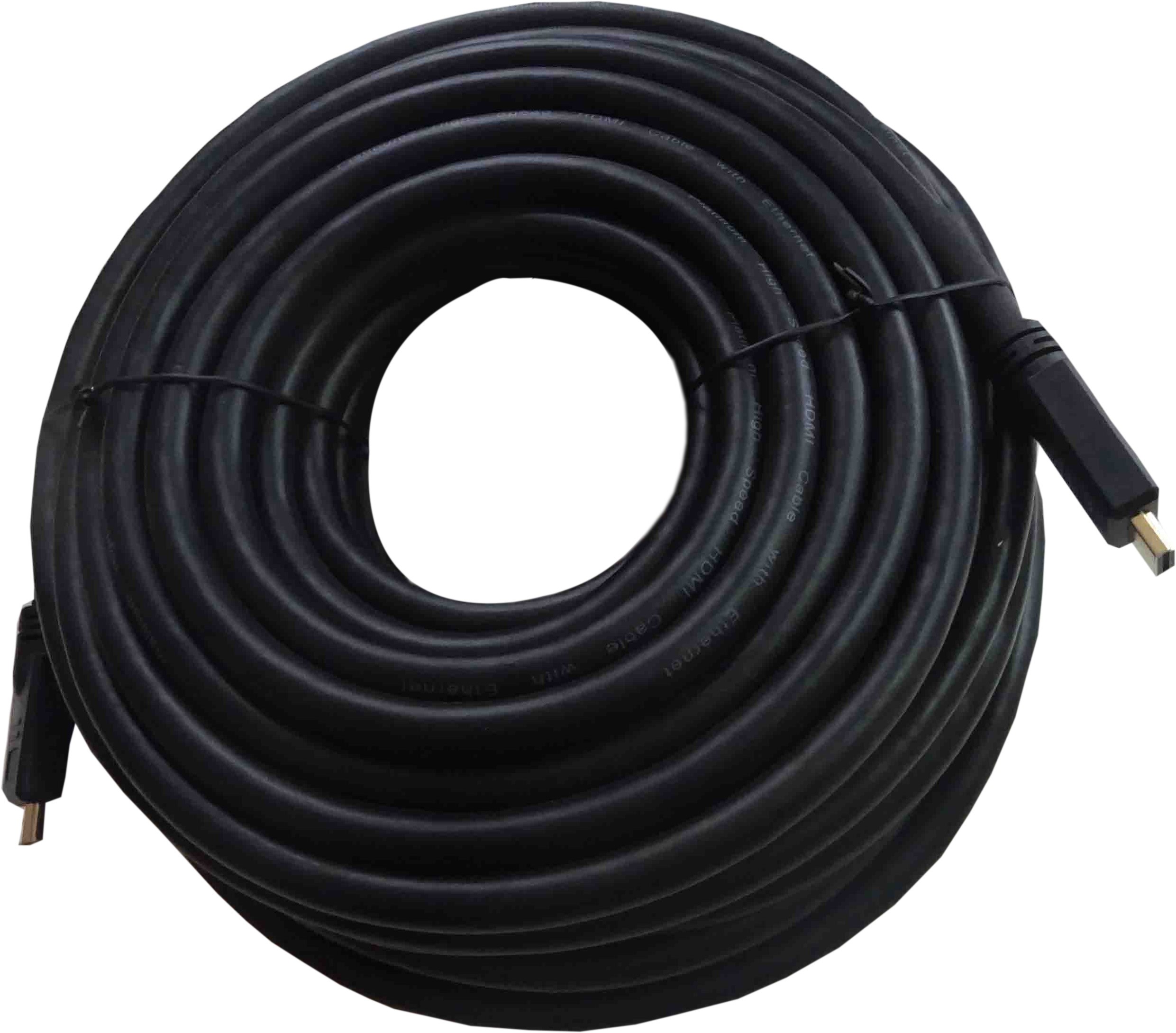

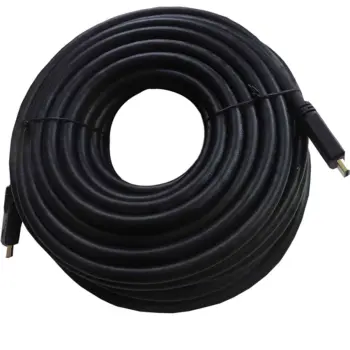

• HDMI 2.0 Platinum : même norme 2.0 mais avec une section de câble plus importante (AWG26 vs AWG30) pour une meilleure tenue du signal sur les longueurs intermédiaires. Supporte 4K@60Hz et 8K@30Hz.

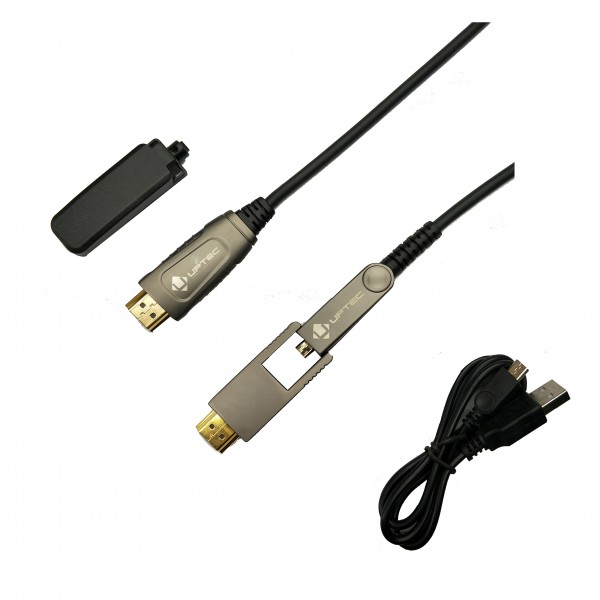

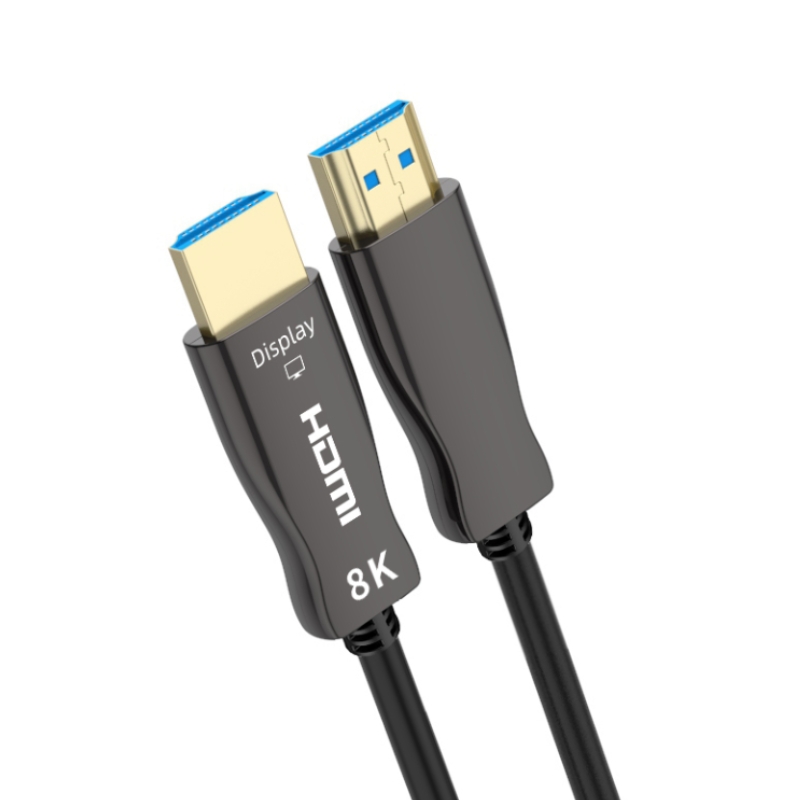

• HDMI 2.0 Optique Actif : câble actif sur fibre optique pour les longueurs de 20 à 100 m, maintenant la résolution 4K@60Hz à 18 Gbit/s sans dégradation de signal. Certains modèles intègrent un connecteur détachable pour le passage dans des gaines de petit diamètre.

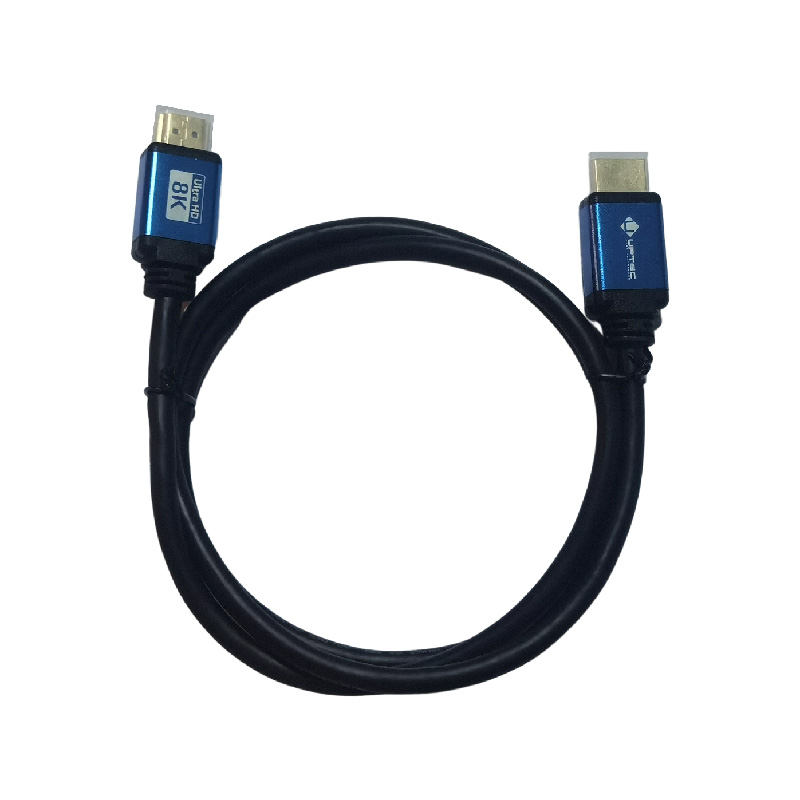

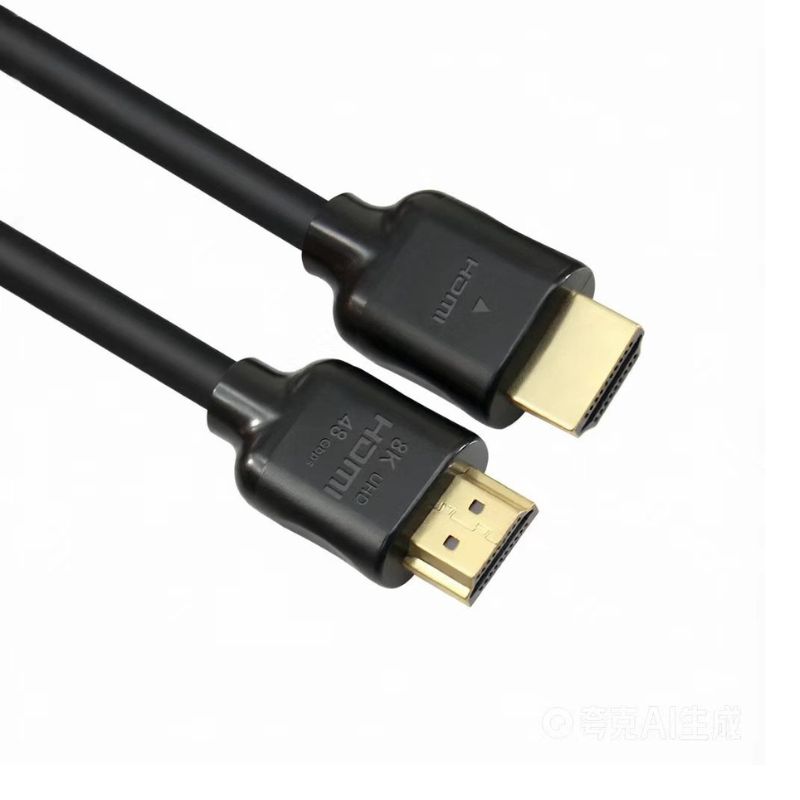

• HDMI 2.1 : bande passante portée à 48 Gbit/s, résolution 8K (7680×4320) à 60 images/s. Disponible en AWG24 (longues longueurs) et AWG30 (courtes longueurs).

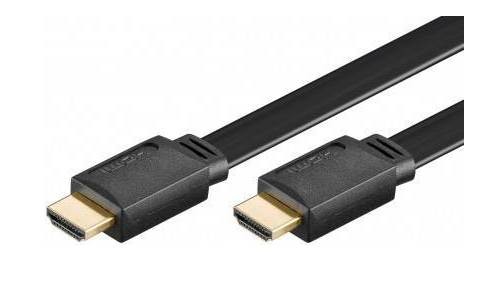

• HDMI 1.4 Plat : profil physique ultra-plat pour le passage sous moquette, derrière des moulures ou dans des espaces très contraints.

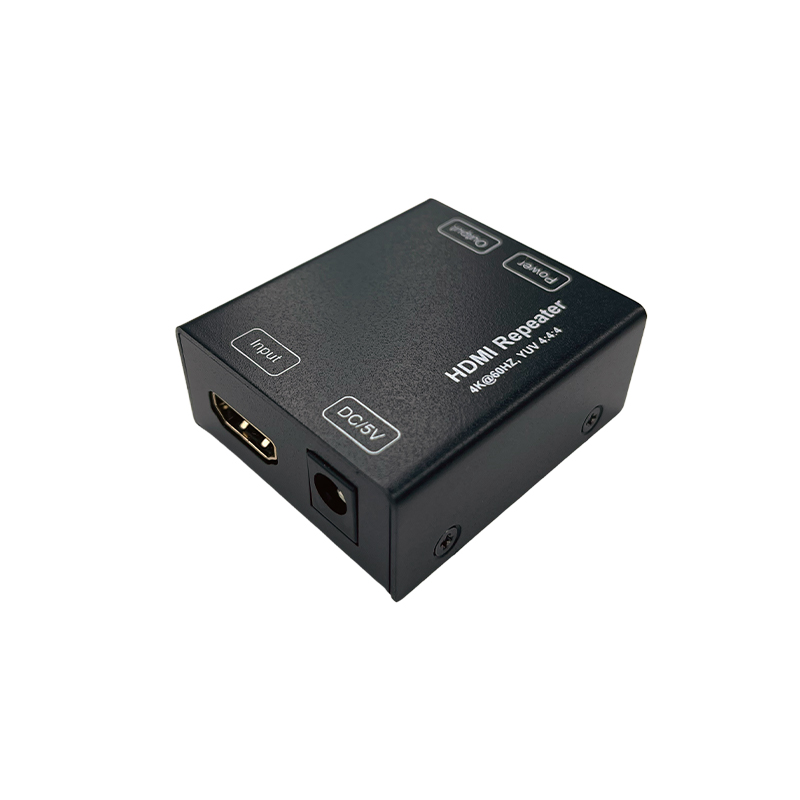

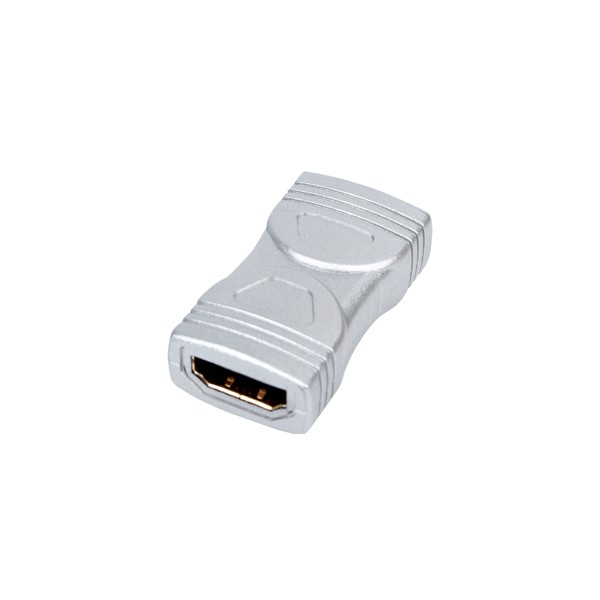

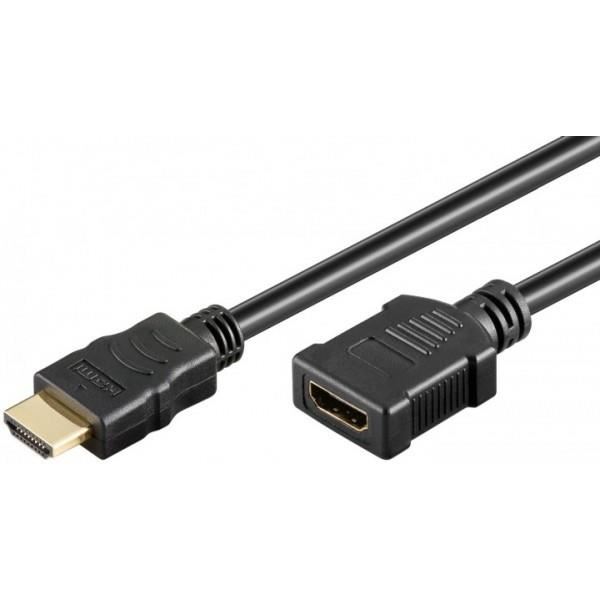

• Rallonges HDMI : connecteurs M/F pour prolonger un cordon existant, en 2.0 (jusqu'à 2 m) ou 1.4 Platinum (jusqu'à 15 m avec répéteur intégré).

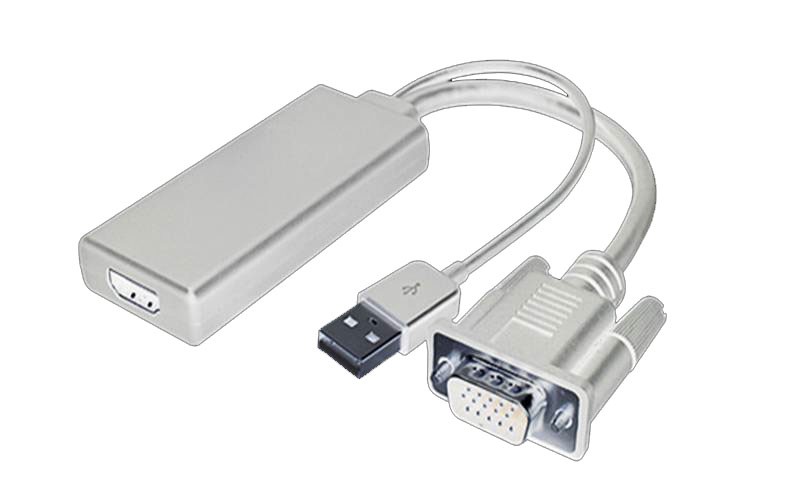

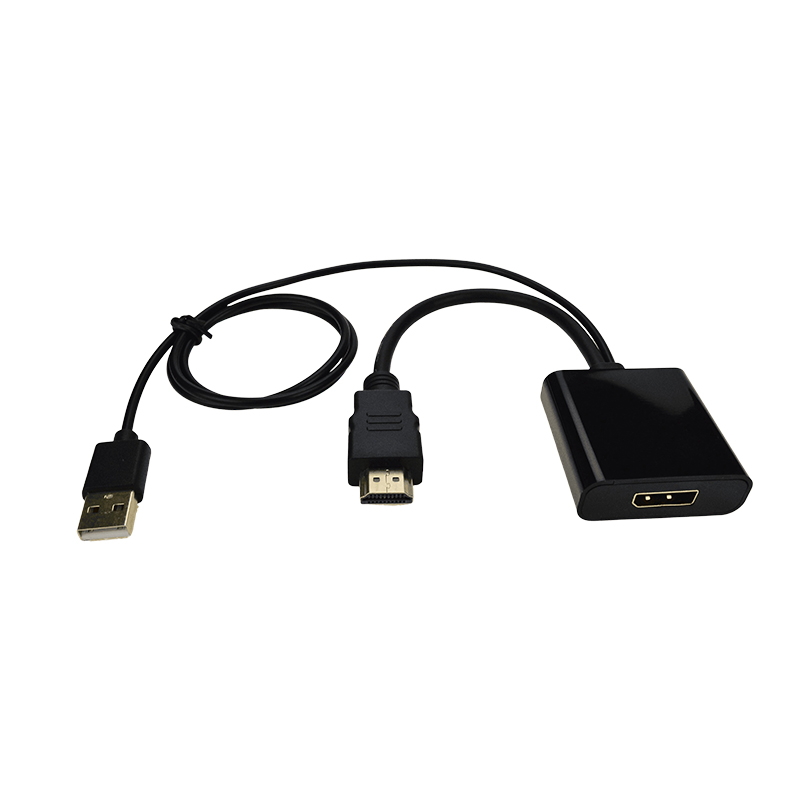

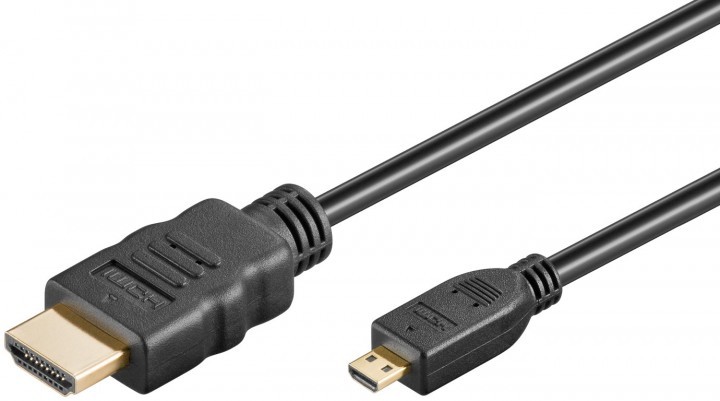

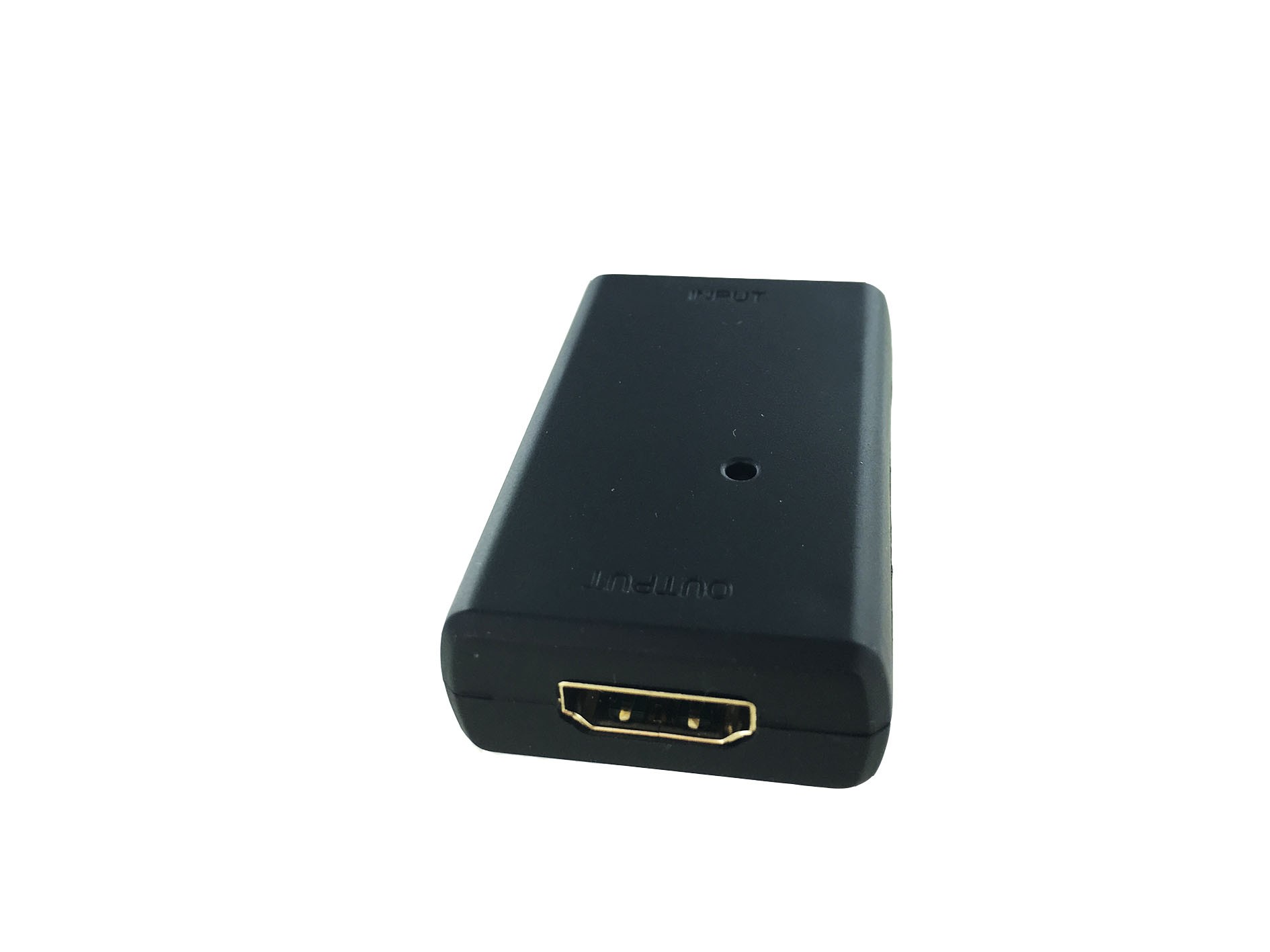

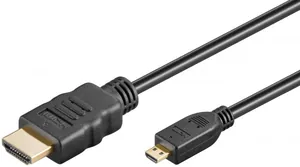

• Adaptateurs : Mini HDMI (type C) vers HDMI (type A), Micro HDMI (type D) vers HDMI, HDMI vers VGA — pour les appareils mobiles et certains équipements ne disposant pas d'un port HDMI plein format.

Comment choisir son cordon HDMI ?

Les paramètres déterminants :

• Norme : HDMI 1.4 suffit pour la Full HD ; HDMI 2.0 est requis pour la 4K@60Hz ; HDMI 2.1 pour la 8K ou pour les débits vidéo futurs
• Longueur : en cuivre passif, la 4K@60Hz est généralement stable jusqu'à 10-15 m selon la section (AWG24 tient mieux sur les longues longueurs) ; au-delà de 20 m, un cordon optique actif est recommandé
• Section AWG : un AWG plus faible (24) correspond à un câble plus épais avec une meilleure atténuation sur la distance ; un AWG élevé (30) est plus fin et plus souple pour les courtes distances
• Contacts : les contacts dorés limitent l'oxydation sur les connexions fréquemment branchées/débranchées
• Passage en gaine : pour le tirage dans des gaines, privilégier les cordons optiques actifs avec connecteur détachable ou les versions à profil plat
• Spécificité des connecteurs : vérifier le type de port HDMI sur l'appareil source (type A standard, type C Mini sur tablettes/caméras, type D Micro sur certains smartphones)

Questions fréquentes

Un cordon HDMI 2.0 est-il compatible avec un équipement HDMI 1.4 ?

Oui. La norme HDMI est rétrocompatible : un cordon 2.0 fonctionne sur des équipements 1.4, mais le signal sera limité aux capacités de l'équipement le moins récent dans la chaîne. Un cordon 1.4 utilisé sur une source et un afficheur 2.0 limitera la résolution à ce que la norme 1.4 peut transporter.

Pourquoi utiliser un cordon optique actif plutôt qu'un cordon cuivre amplifié ?

Le cordon optique actif transporte le signal sur fibre de verre, insensible aux perturbations électromagnétiques et sans perte résistive sur la distance. Il maintient 4K@60Hz à 18 Gbit/s sur 100 m sans amplificateur externe. Les cordons cuivre amplifiés peuvent quant à eux présenter des limitations en résolution ou en fréquence d'images sur les très longues distances.

Qu'est-ce que l'ARC (Audio Return Channel) ?

L'ARC permet à un écran connecté via HDMI de renvoyer le son vers une barre de son ou un ampli AV en remontant sur le même câble, sans câble audio séparé. La norme HDMI 2.1 a étendu cette fonction avec l'eARC, qui supporte les formats audio haute résolution non compressés.

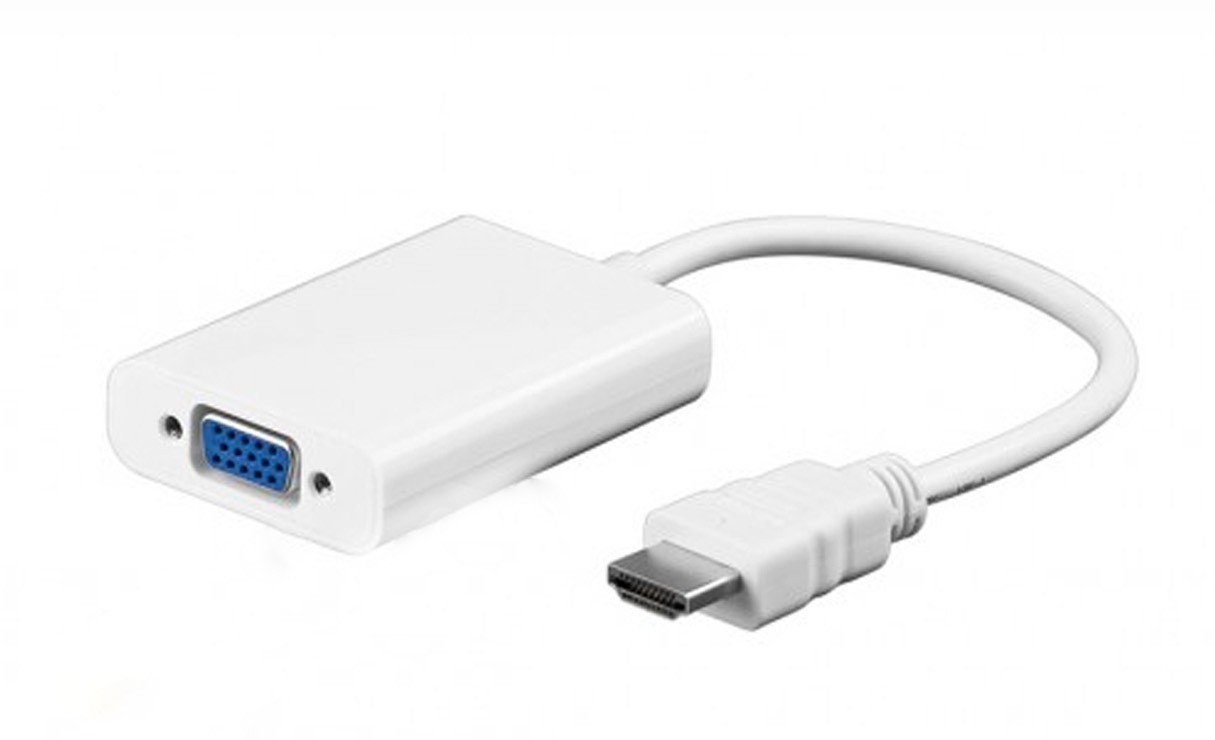

Peut-on utiliser un adaptateur HDMI vers VGA pour connecter un PC à un projecteur VGA ?

Oui, sous réserve que la source HDMI (ordinateur, lecteur) soit compatible avec la conversion active HDMI-VGA. Ces adaptateurs intègrent un convertisseur numérique/analogique — ils ne fonctionnent que dans le sens HDMI (numérique) vers VGA (analogique), pas dans l'autre sens.
