Câbles audio HP

Câbles audio HP : câbles haut-parleur pour installations sonorisation

Le câble haut-parleur (câble HP) relie la sortie amplificateur aux enceintes passives dans les installations de sonorisation fixe. Il transporte un signal de puissance basse impédance, à la différence des câbles micro ou ligne qui véhiculent un signal bas niveau. Le choix de la section et du type de conducteur influence les pertes en ligne, en particulier sur les longues distances ou pour les équipements de forte puissance.

Les familles de Câbles audio HP

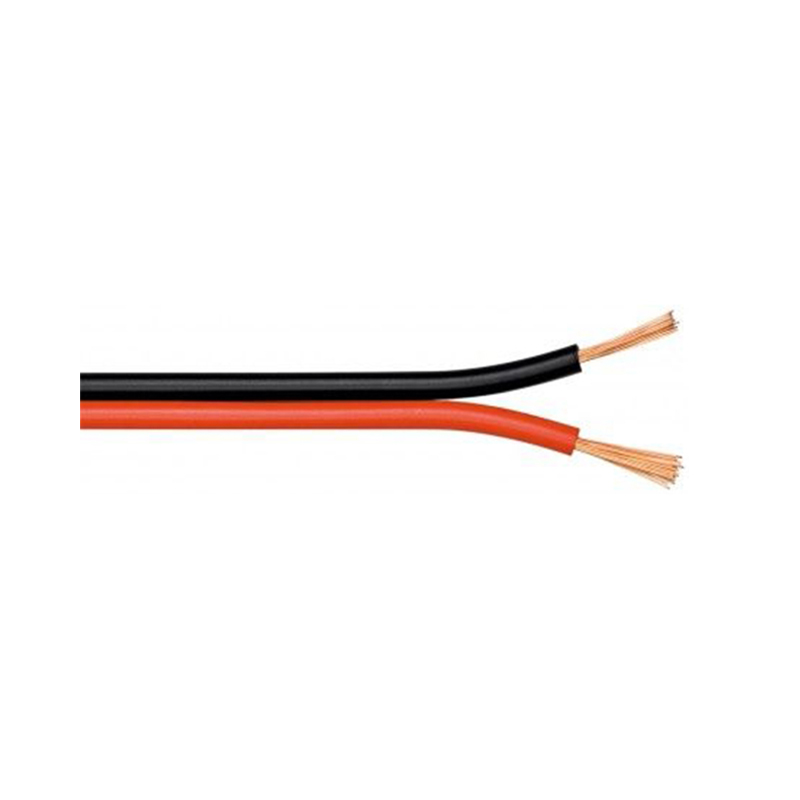

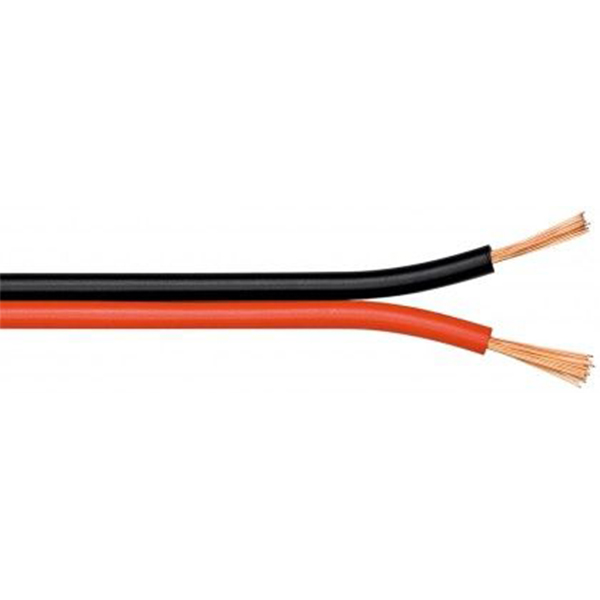

• Câble HP plat : gainage plat facilitant le passage en goulotte, sous moquette ou le long des plinthes. Disponible en gamme ECO (conducteur CCA, taux de cuivre d'environ 5 %) en sections 2 × 0,75 mm², 2 × 1,5 mm² et 2 × 2,5 mm², coloris noir et rouge bicolore.

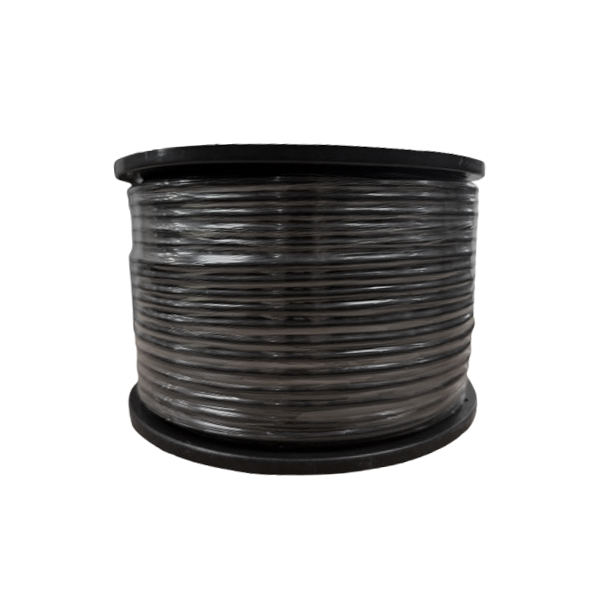

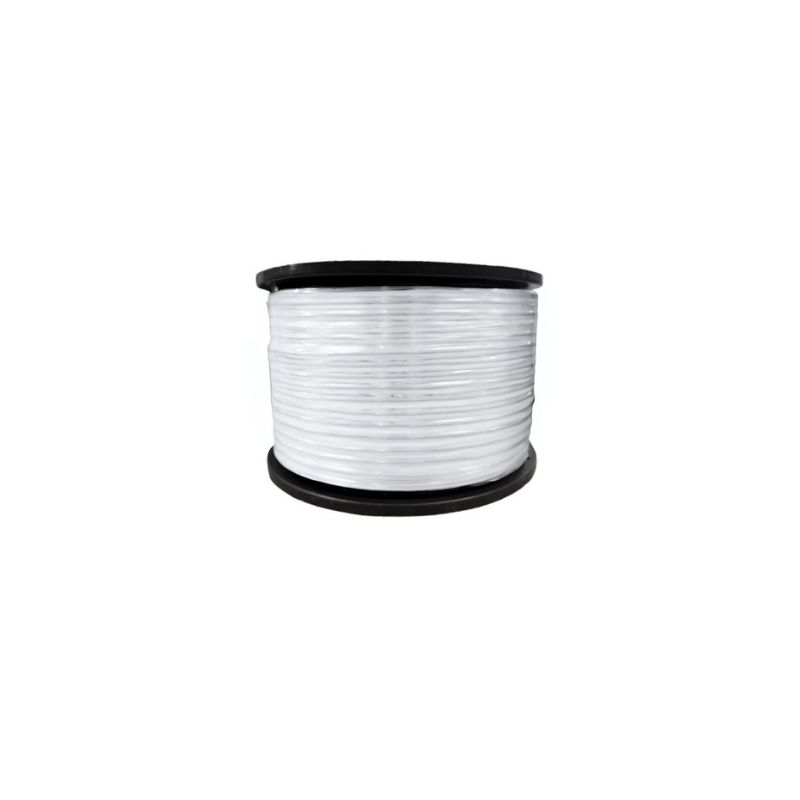

• Câble HP rond : gainage rond cylindrique, plus robuste et adapté au passage sous conduit ou en chemin de câbles. Disponible en gamme PRO (conducteur CCA, taux de cuivre d'environ 21 %) en sections 2 × 1,5 mm², 2 × 2,5 mm² et 2 × 4,5 mm², coloris noir et blanc.

Comment choisir son câble haut-parleur ?

• Section : plus la distance entre l'amplificateur et l'enceinte est longue et plus la puissance est élevée, plus la section doit être importante pour limiter les chutes de tension et les pertes en ligne. En pratique, 2 × 1,5 mm² convient aux courtes distances (moins de 10 m) avec des puissances modérées ; 2 × 2,5 mm² pour des distances moyennes ou des puissances plus élevées ; 2 × 4,5 mm² pour les grandes longueurs ou les amplificateurs puissants.
• Gainage : le plat facilite la discrétion en installation tertiaire ; le rond est préférable sous conduit ou dans les chemins de câbles partagés.
• Conducteur : le CCA (aluminium avec revêtement cuivre) est plus léger et moins coûteux que le cuivre pur. Le taux de cuivre (5 % en gamme ECO, 21 % en gamme PRO) influence la résistivité du conducteur et donc les pertes sur longue distance.
• Coloris : le bicolore noir/rouge facilite le respect de la polarité (+ et −) lors du raccordement aux bornes haut-parleur. Le câble monochrome (tout noir ou tout blanc) convient aux installations soignées où la polarité est repérée par marquage ou par la position des conducteurs.
• Conditionnement : les bobines de 100 m permettent de couper exactement la longueur nécessaire et évitent les gaspillages liés aux cordons prédécoupés.

Questions fréquentes

Quelle section choisir pour une enceinte à 20 m de l'amplificateur ?

Pour une distance de 20 m avec une puissance courante (20 à 40 W par canal) et une enceinte de 4 à 8 ohms, une section de 2 × 2,5 mm² est généralement recommandée pour maintenir une résistance de ligne acceptable. Une section inférieure peut entraîner une perte de puissance perceptible et un amortissement insuffisant des basses fréquences.

Le câble HP peut-il être utilisé pour d'autres signaux audio ?

Non. Le câble haut-parleur est conçu pour transporter un signal de puissance basse impédance entre ampli et enceinte passive. Il ne doit pas être utilisé pour des signaux micro, ligne ou numérique, qui requièrent des câbles blindés avec caractéristiques d'impédance différentes.

Quelle est la différence entre la gamme ECO et la gamme PRO ?

La différence principale réside dans le taux de cuivre du conducteur CCA : environ 5 % pour la gamme ECO, environ 21 % pour la gamme PRO. Un taux de cuivre plus élevé réduit la résistivité, ce qui est avantageux sur les longues distances ou pour les fortes puissances. La gamme PRO convient aux installations professionnelles permanentes ; la gamme ECO est adaptée aux installations plus courtes ou avec des contraintes de budget plus serrées.

Un câble HP doit-il être blindé ?

Non, le câble haut-parleur n'a pas besoin d'être blindé. Le signal transporté est de forte amplitude (tension et courant élevés), ce qui le rend naturellement peu sensible aux perturbations électromagnétiques environnantes. Le blindage est en revanche nécessaire pour les câbles de signal bas niveau (micro, ligne, numérique).
