Commutateurs/Switches vidéo : gérer plusieurs sources sur un afficheur

Un commutateur vidéo, ou switch AV, centralise plusieurs sources sur un seul écran ou un système de diffusion, avec sélection manuelle ou automatisée de la source active. À la différence d'un splitter qui duplique un signal vers plusieurs sorties, un switch sélectionne une entrée parmi plusieurs pour la router vers la sortie. Certains modèles disposent de deux sorties simultanées, permettant d'alimenter deux afficheurs depuis la même source sélectionnée.

Les types de commutateurs disponibles

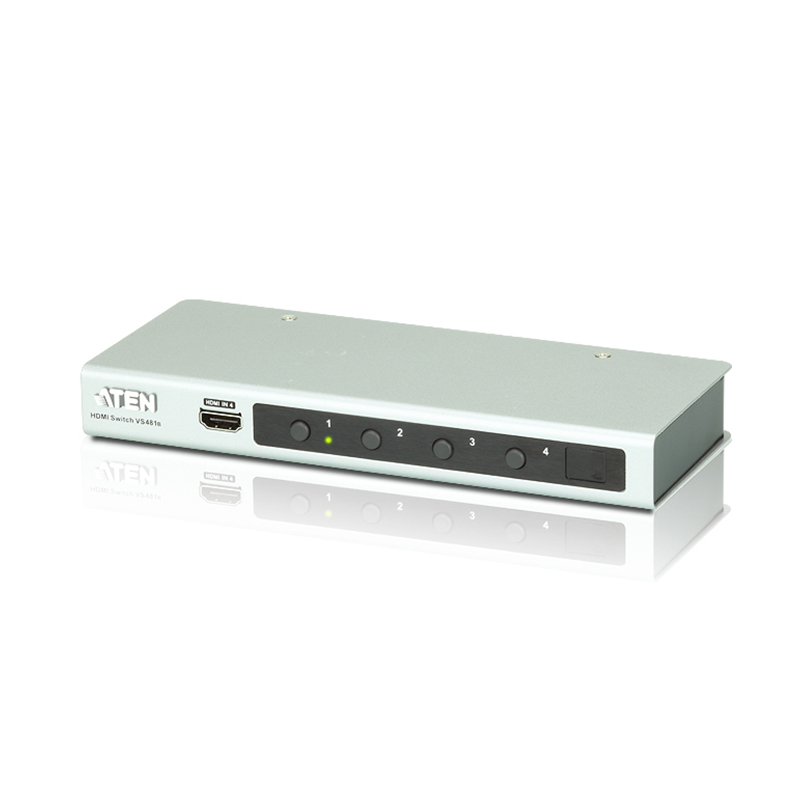

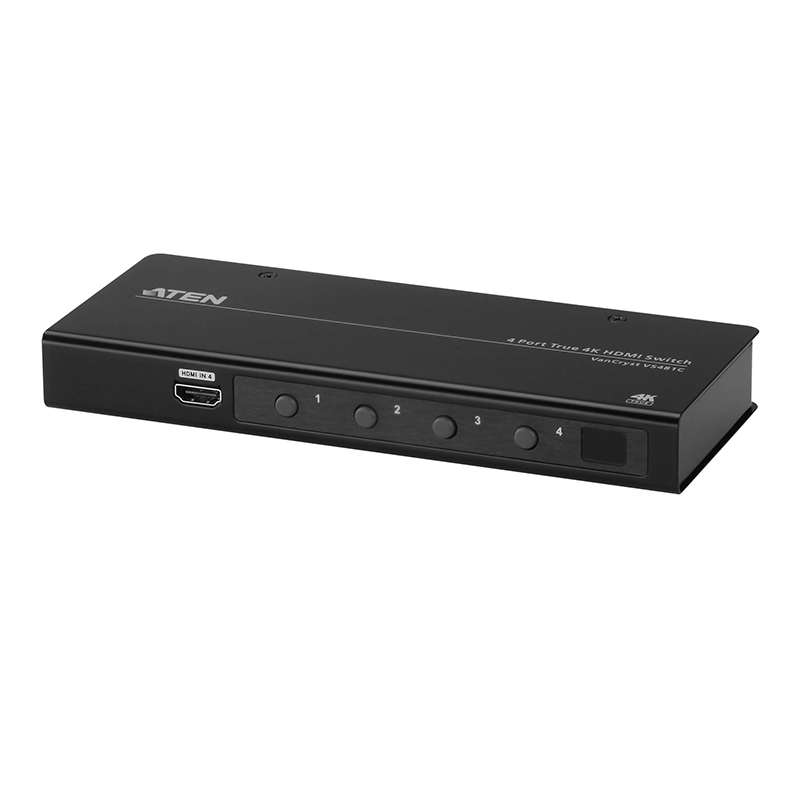

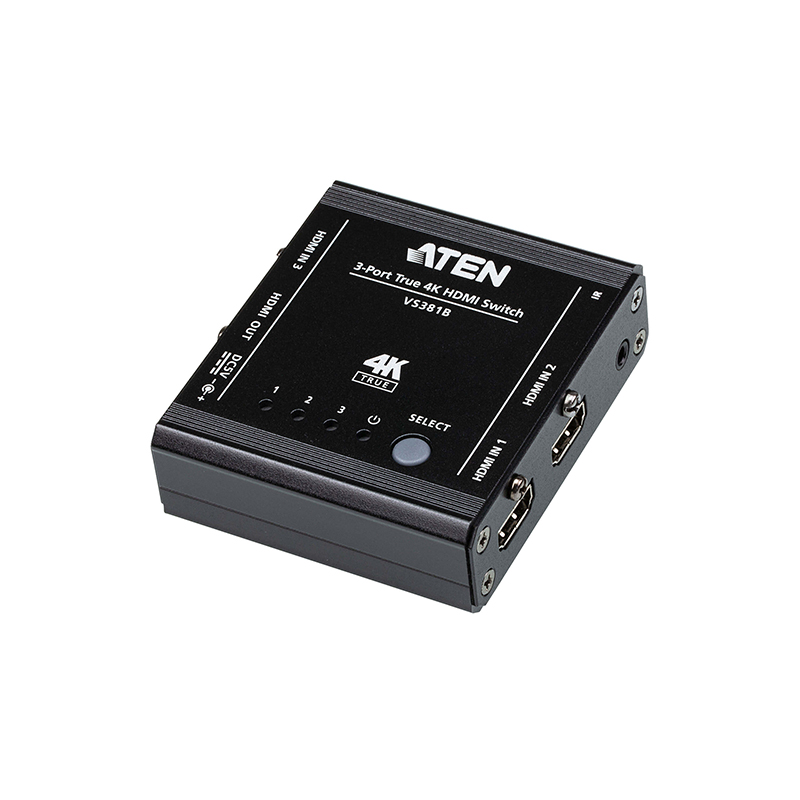

• Switchs HDMI True 4K : switchs 3 ou 4 ports (ATEN VS381B, VS481B, VS481C) supportant des résolutions jusqu'à 4096×2160 à 60 Hz en 4:4:4, avec compatibilité HDCP 2.2, 3D et Deep Color. Pilotage par bouton-poussoir, RS-232 ou télécommande IR incluse.
• Switch HDMI 4 ports 2 sorties (ATEN VS482B) : permet de connecter 4 sources HDMI à 2 afficheurs simultanément, avec support ARC pour retour audio vers un amplificateur.

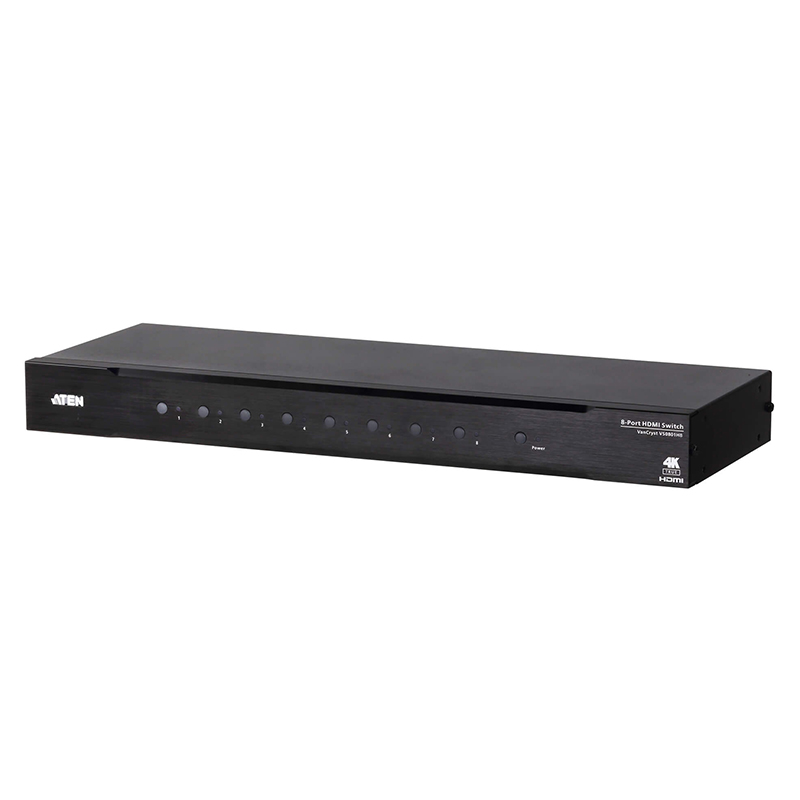

• Switchs HDMI 8 ports (ATEN VS0801H, VS0801HB) : pour les installations nécessitant un grand nombre de sources, avec pilotage RS-232 et télécommande IR. Le modèle VS0801HB supporte le True 4K.
• Commutateurs KVM sécurisés HDMI (ATEN CS1142H) : permettent de partager un ensemble clavier/souris/moniteur entre plusieurs ordinateurs en environnement sécurisé. Conformes aux exigences de séparation de flux.

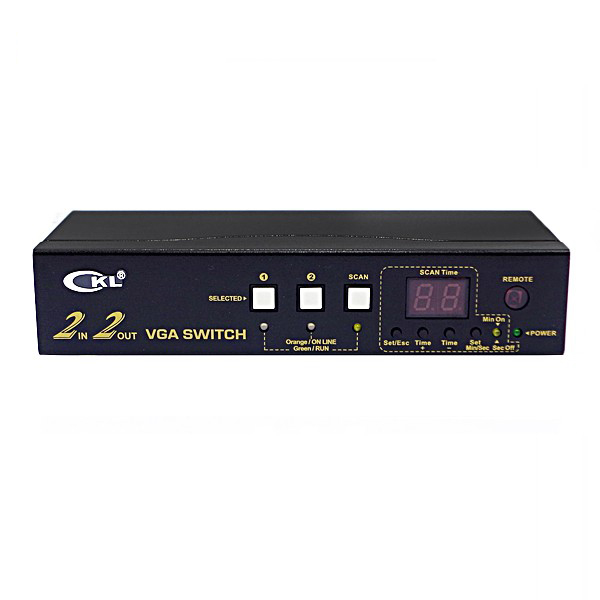

• Commutateurs VGA : switchs 2 entrées/2 sorties haute résolution (jusqu'à 2048×1536), bande passante 450 MHz, pour les installations avec équipements VGA encore en service.

Comment choisir un commutateur vidéo ?

• Nombre de sources : compter le nombre de machines ou lecteurs à connecter pour déterminer le nombre de ports d'entrée nécessaires (3, 4 ou 8 ports).
• Interface vidéo : HDMI pour les équipements récents, VGA pour les installations plus anciennes. Les deux interfaces ne sont pas directement interchangeables sans convertisseur.
• Résolution cible : pour un affichage 4K UHD ou True 4K (4096×2160), choisir un switch HDMI 2.0 compatible HDCP 2.2. Un switch HDMI 1.4 se limite au 4K@30Hz.
• Nombre de sorties : la majorité des switchs disposent d'une seule sortie. Le modèle VS482B propose deux sorties simultanées, utile pour dupliquer la source sélectionnée vers deux afficheurs.
• Mode de pilotage : bouton-poussoir pour une utilisation manuelle locale ; RS-232 pour une intégration dans un système de contrôle audiovisuel automatisé ; télécommande IR pour un usage en salle de présentation ou home cinéma professionnel.
• Usage KVM : si le partage du clavier et de la souris est nécessaire en plus du signal vidéo, un commutateur KVM est requis à la place d'un simple switch vidéo.

Questions fréquentes

Quelle différence entre un switch HDMI et un splitter HDMI ?

Un switch sélectionne une source parmi plusieurs pour l'envoyer vers un afficheur. Un splitter prend une seule source et la distribue vers plusieurs afficheurs. Les deux fonctions sont opposées et non interchangeables.

Le switch coupe-t-il le signal des sources non sélectionnées ?

Oui, seule la source active est routée vers la sortie. Les autres sources restent connectées mais leur signal n'est pas transmis à l'écran tant qu'elles ne sont pas sélectionnées.

Les switchs True 4K sont-ils rétrocompatibles avec les sources et écrans 1080p ?

Oui. Un switch True 4K accepte des sources à résolutions inférieures (1080p, 1440p) et les transmet sans modification. L'afficheur reçoit la résolution native de la source.

Peut-on piloter un switch HDMI via un système de contrôle tiers ?

Les modèles équipés d'un port RS-232 (ATEN VS481B, VS481C, VS0801H, VS0801HB) sont compatibles avec les systèmes de contrôle audiovisuel standards (Crestron, AMX, etc.) via protocole série.
