TIRAGE CABLE/RESEAUX SOUTERRAINS

Tirage Câble/Réseaux Souterrains : équipements pour le déploiement en infrastructure enterrée

Le déploiement de câbles en réseaux souterrains mobilise un outillage spécialisé à chaque étape du chantier : préparation et contrôle des fourreaux, introduction des câbles dans les conduites, déroulage depuis les tourets, guidage en tranchée ouverte, puis fermeture et étanchéité des chambres. La qualité et l'adéquation du matériel conditionne directement la fiabilité de l'infrastructure posée et la productivité des équipes sur site. TELENCO est la marque de référence de cette catégorie.

Les familles de produits Tirage Câble/Réseaux Souterrains

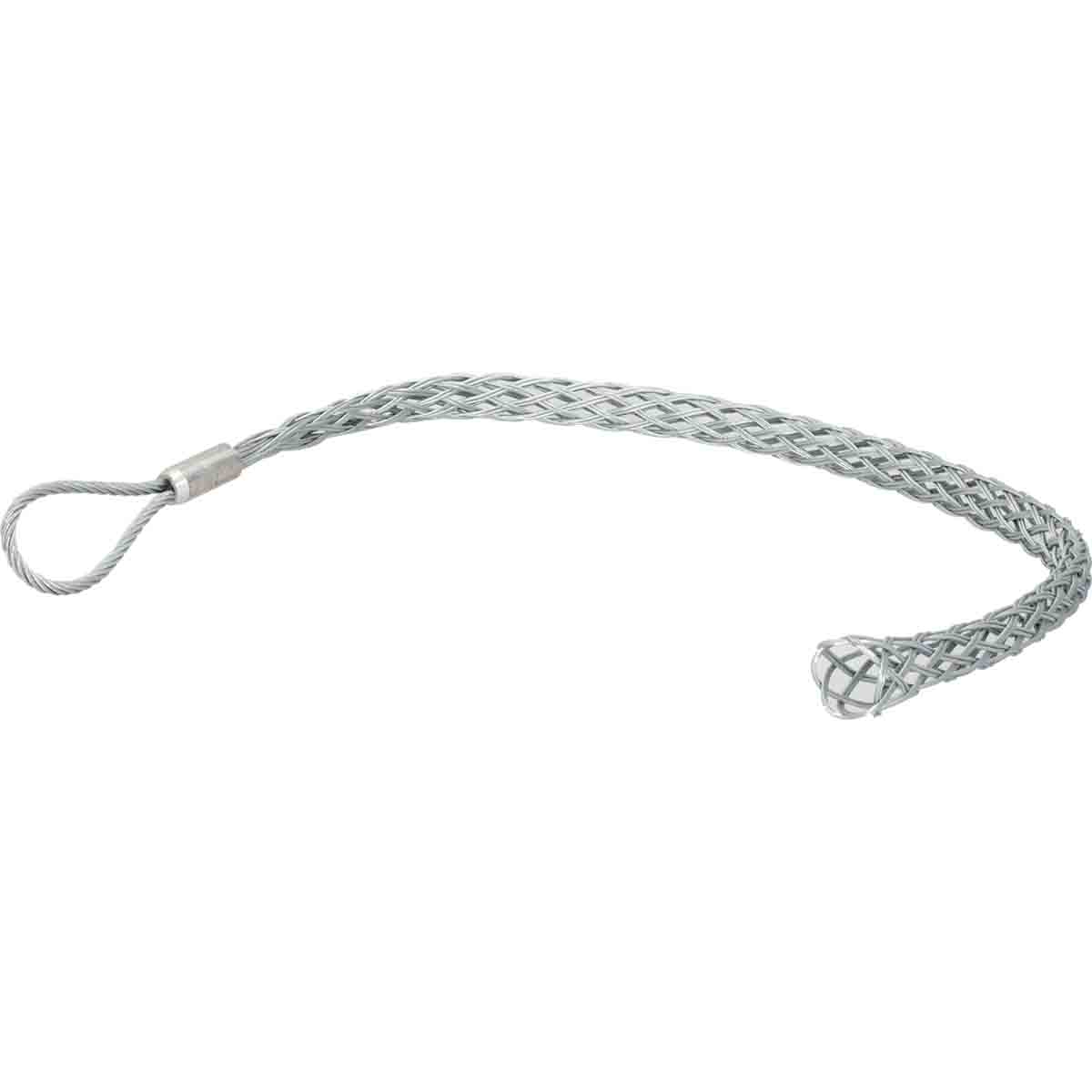

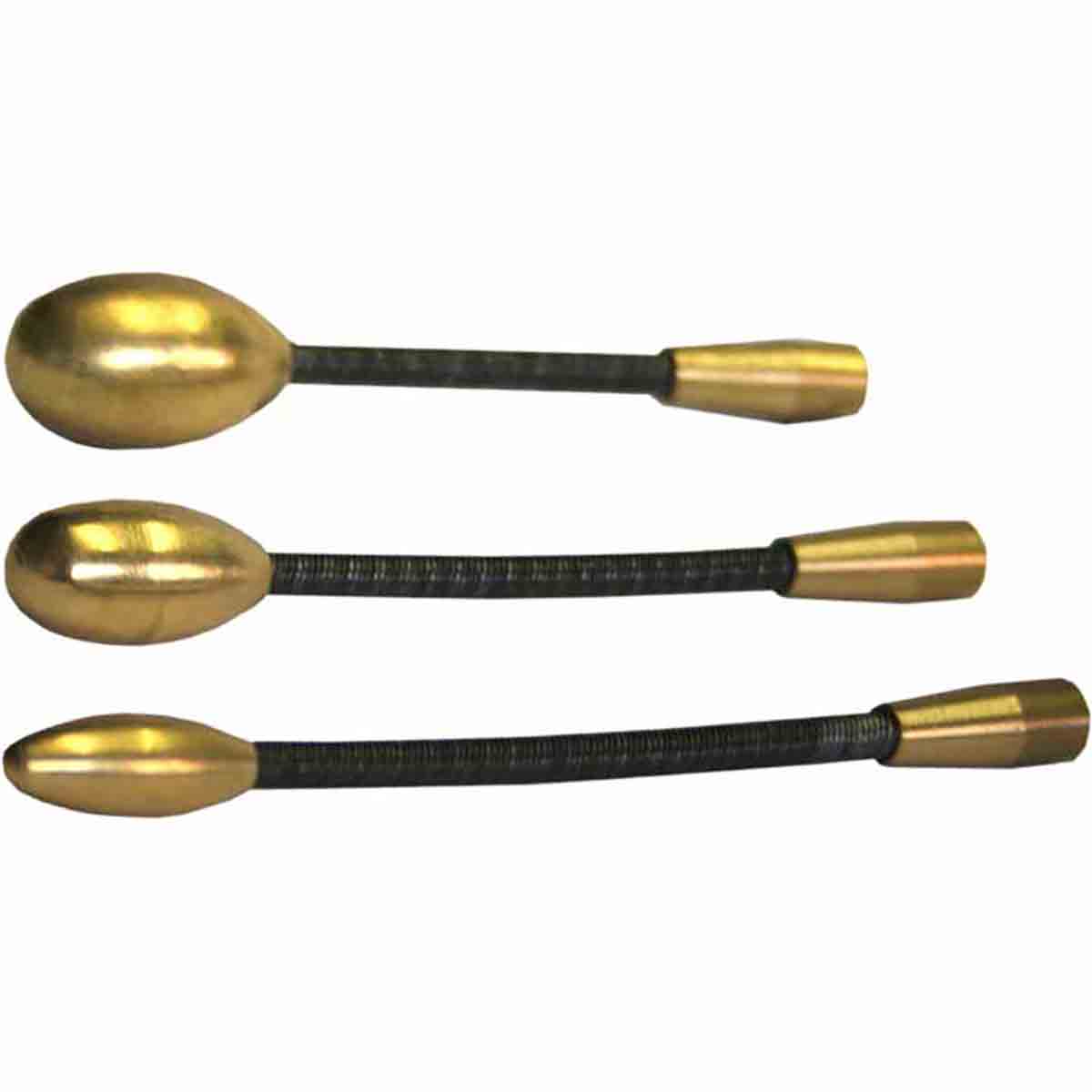

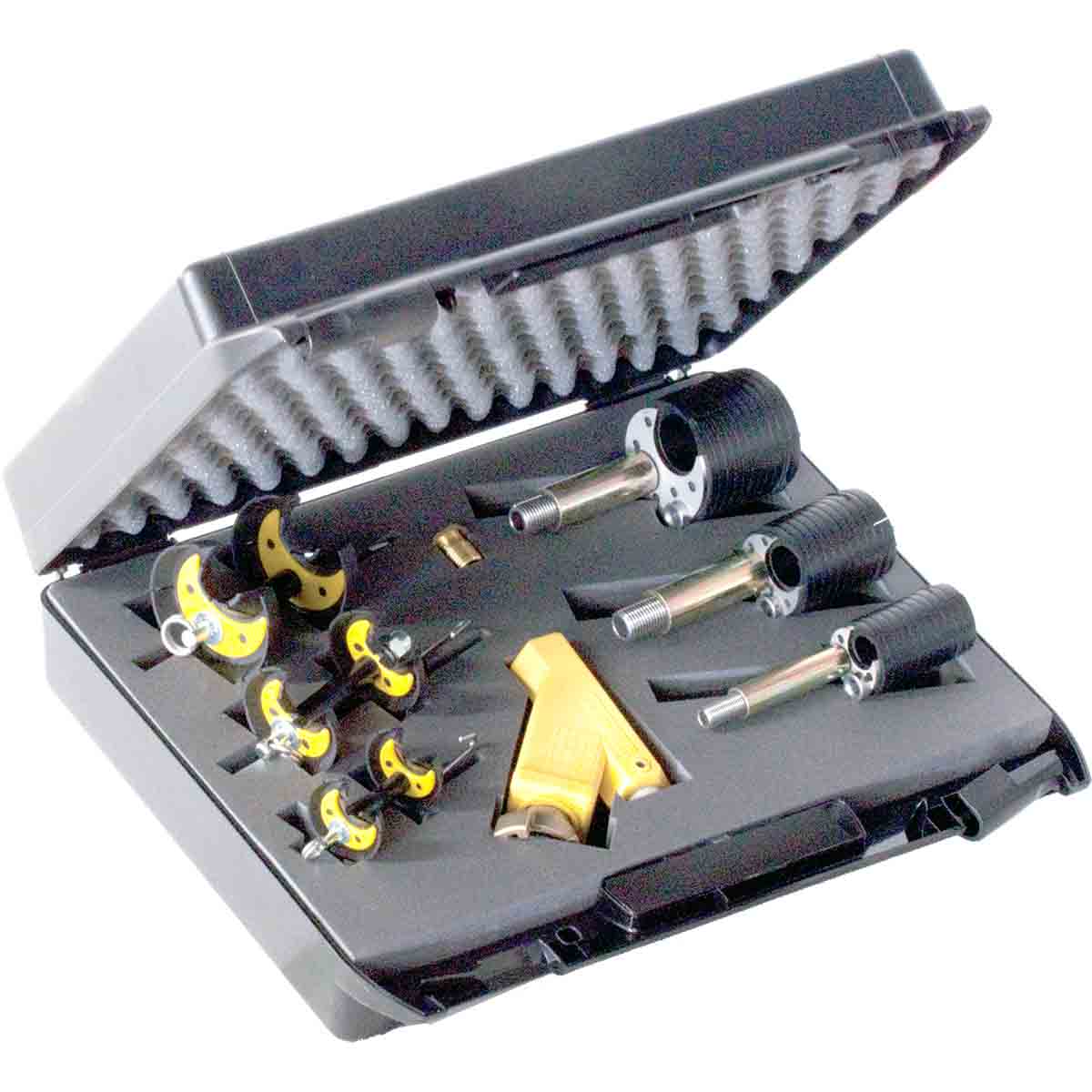

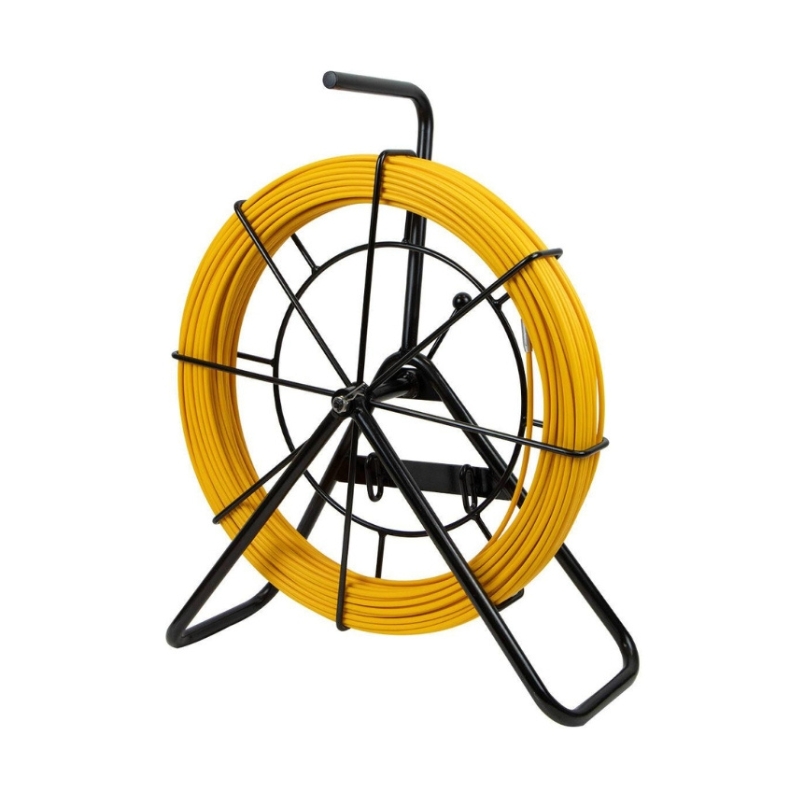

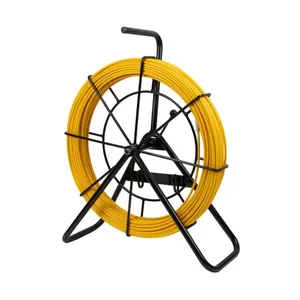

• Tirage de câble : furets de tirage, aiguilles en fibre de verre, raccords rotatifs anti-torsion, kits d'accessoires à goupiller — pour introduire et tirer les câbles dans les conduites et fourreaux.

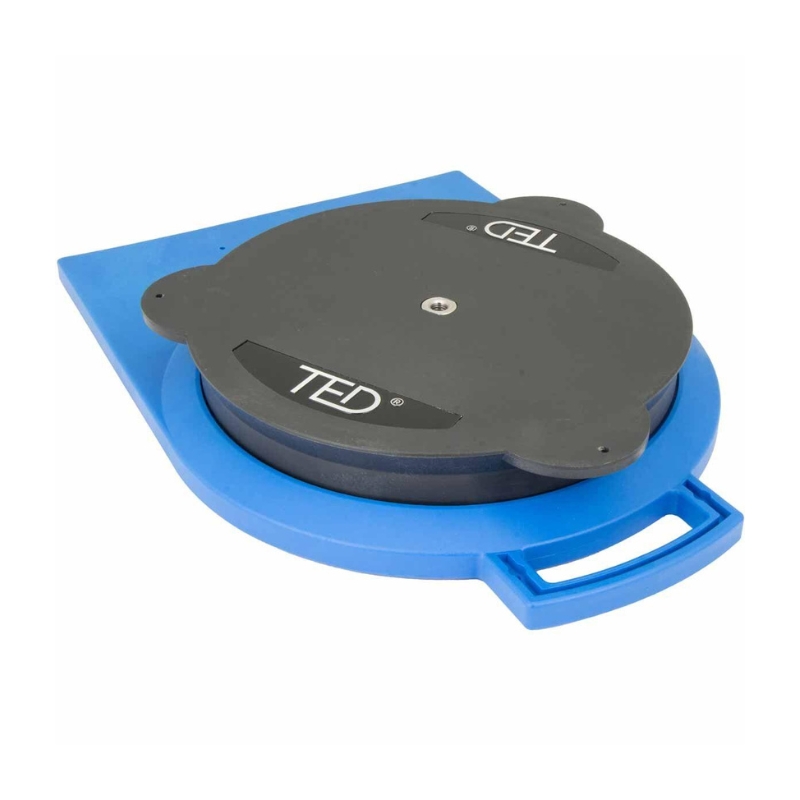

• Déroulage de câble : dérouleurs verticaux et à patins, supports tourets — pour dérouler les câbles depuis les bobines ou tourets (jusqu'à plusieurs centaines de kilogrammes) sans risque de vrille ou d'endommagement.

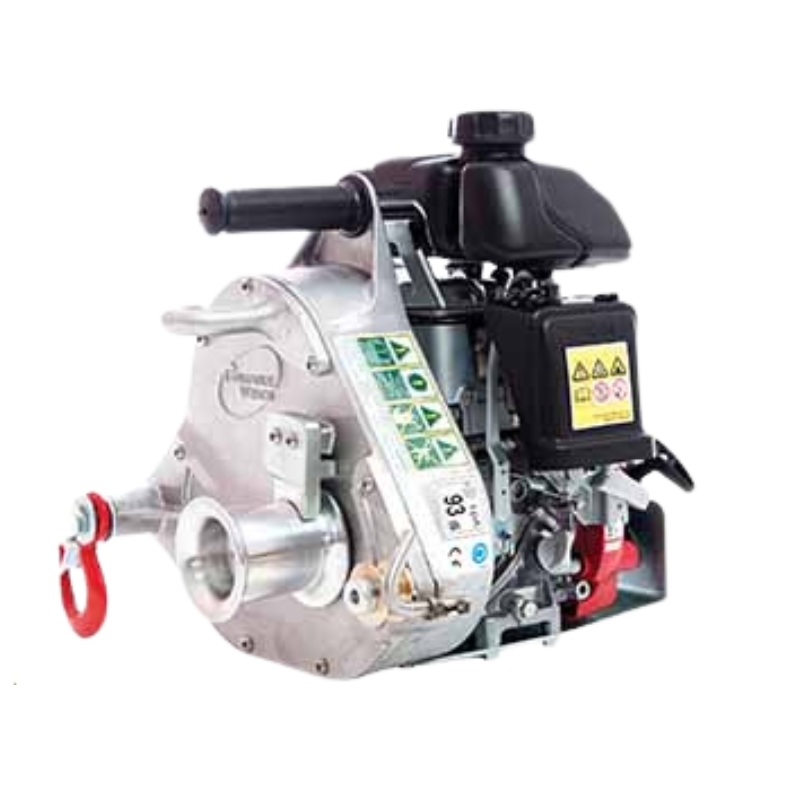

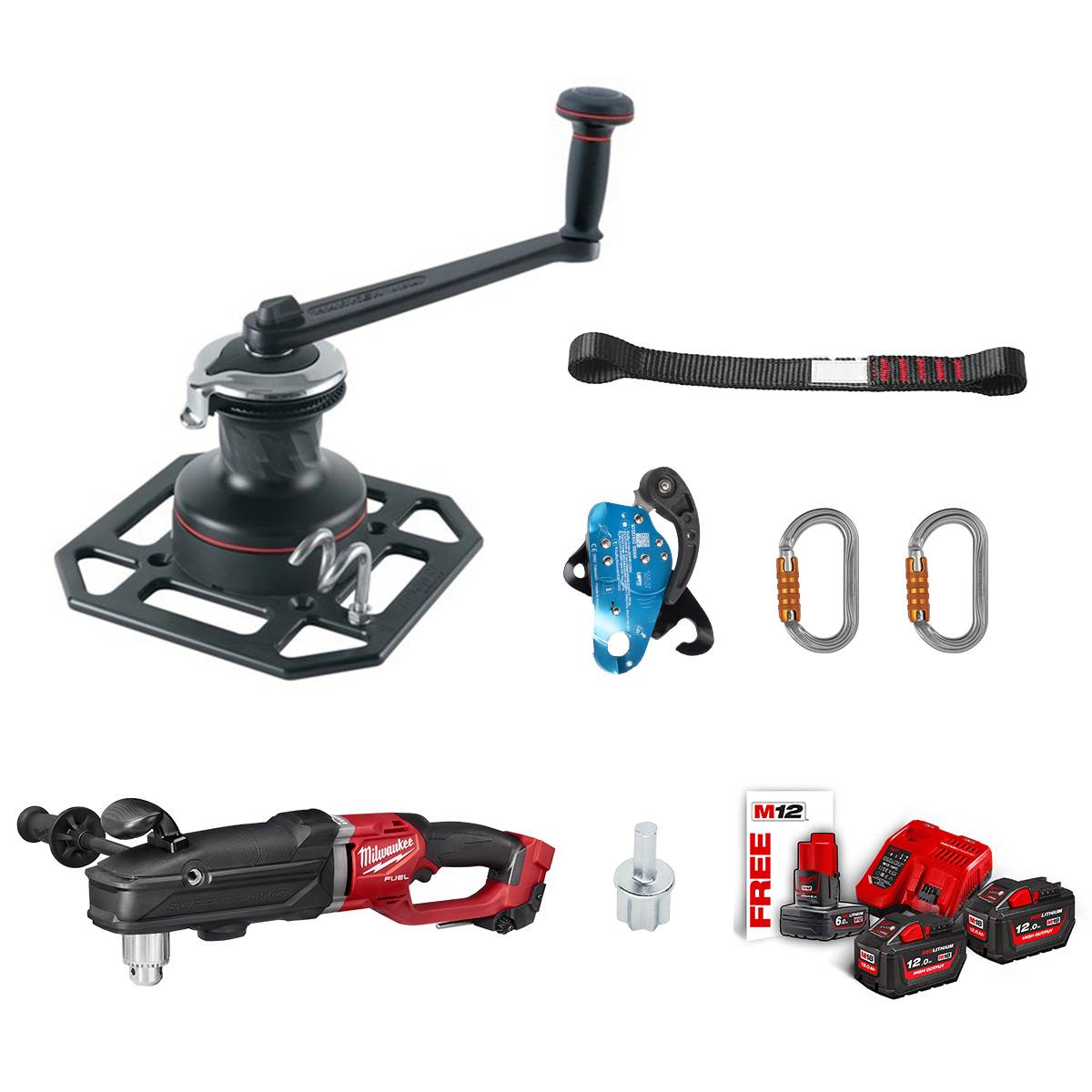

• Machines de déploiement : treuils motorisés type Cabestan et leur accessoires de transport — pour les tirages sur de longues distances ou en présence de résistances importantes.

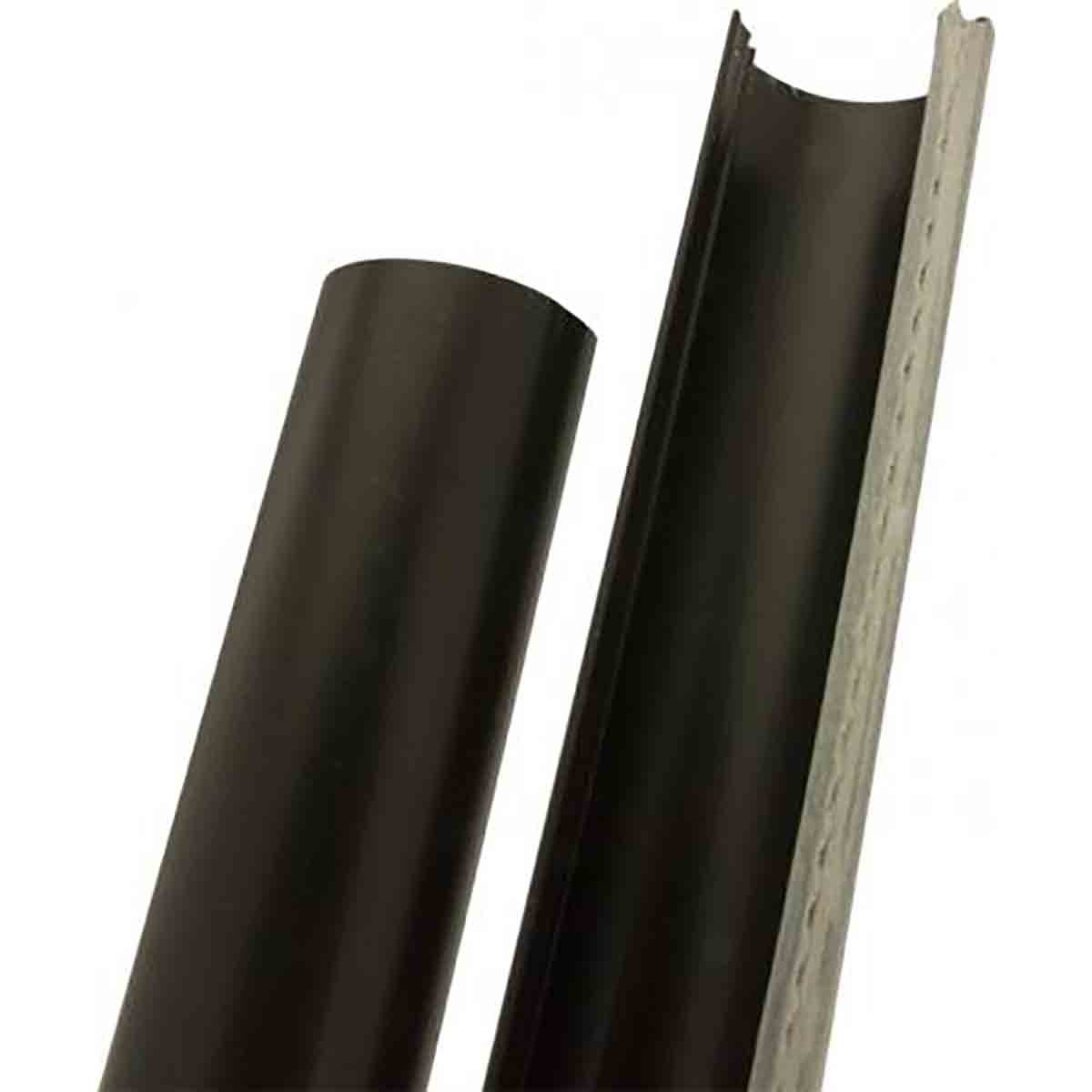

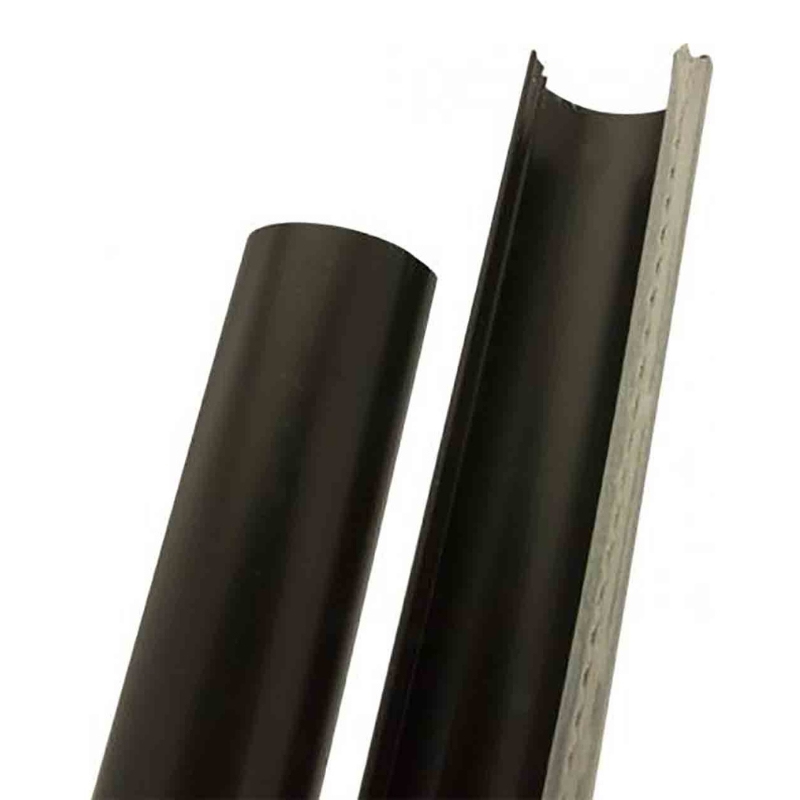

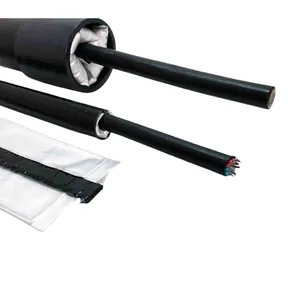

• Chambres et fourreaux : bouchons d'obturation (type BCE à coller), gaines fendues, supports câbles pour chambres techniques — pour l'organisation, la protection et l'étanchéité des infrastructures souterraines.

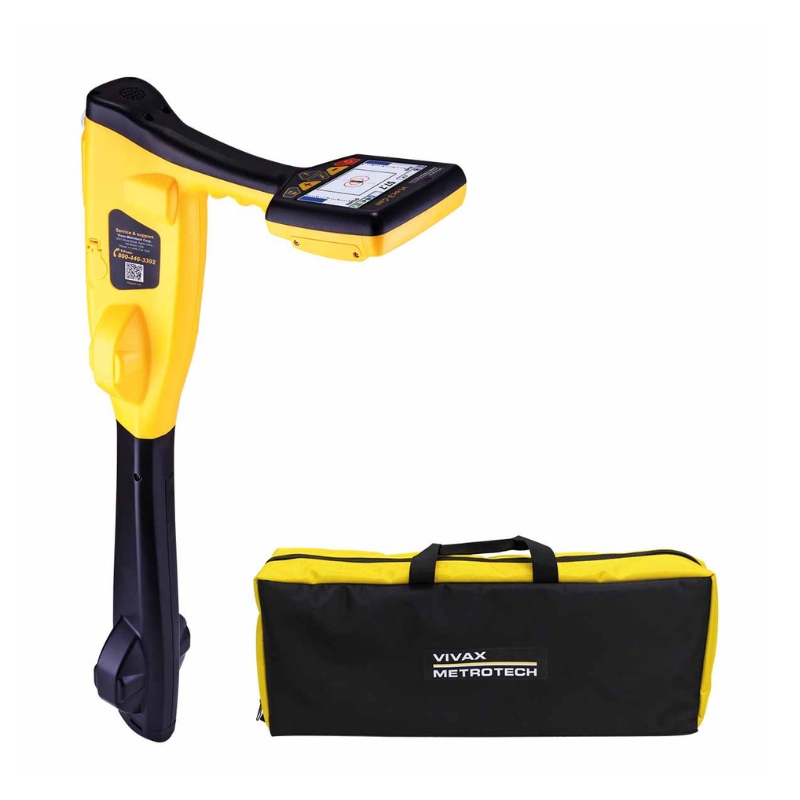

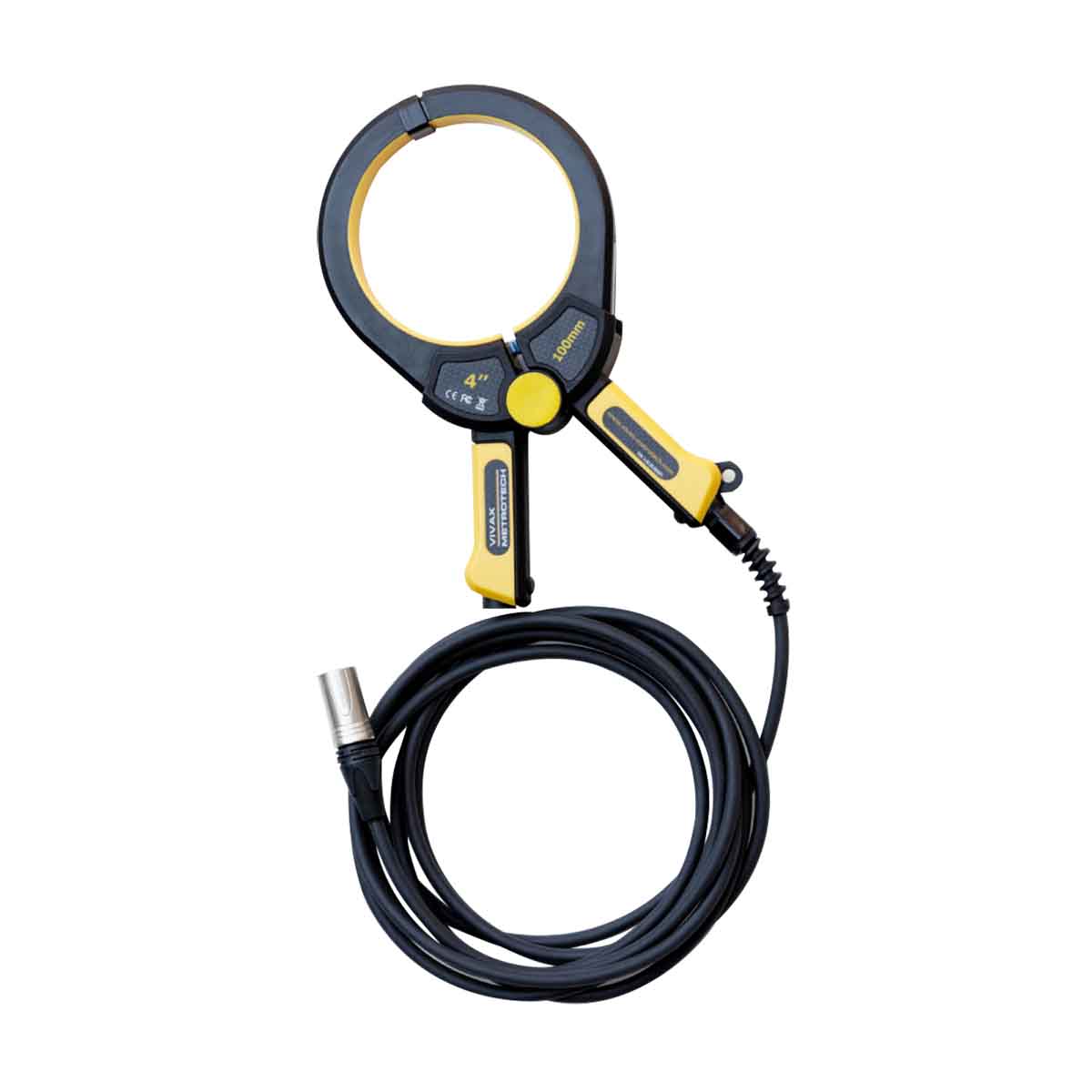

• Détection et localisation : pinces à induction compatibles générateurs de signal (Genny4), appareils de localisation de câbles et canalisations enterrés — pour identifier avec précision les réseaux en place avant toute intervention.

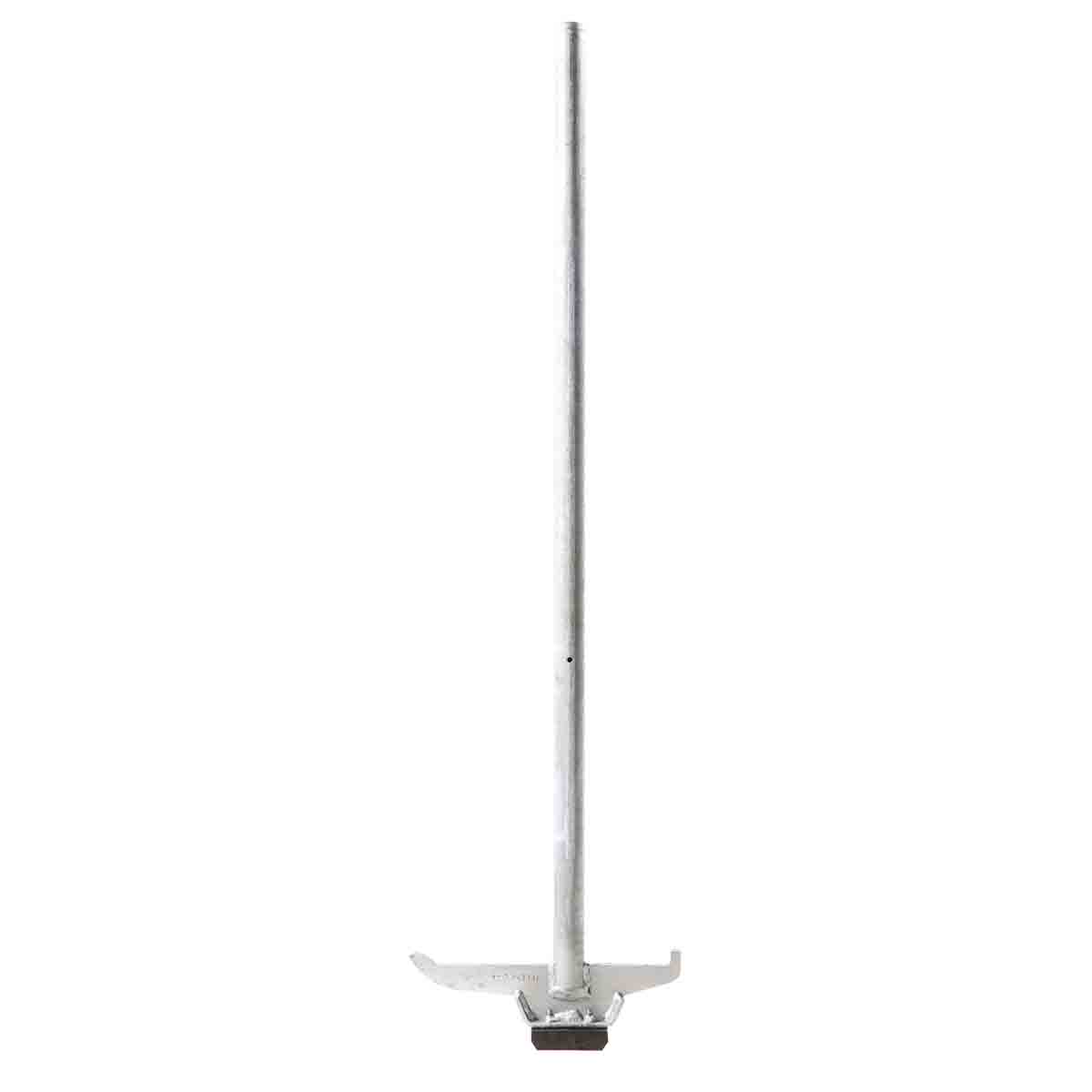

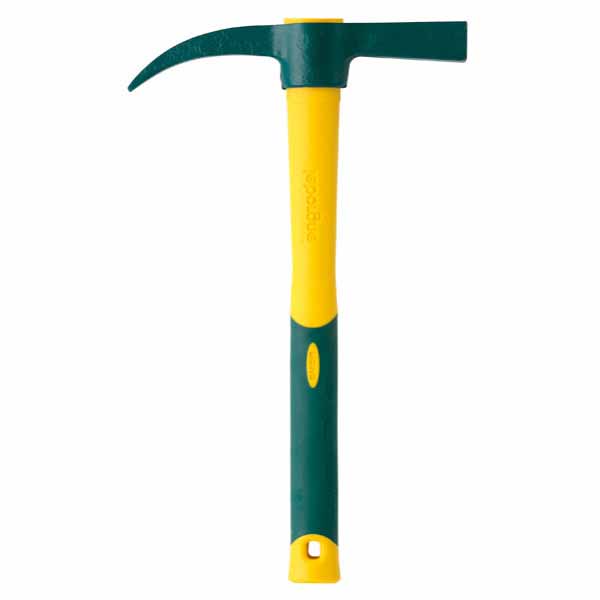

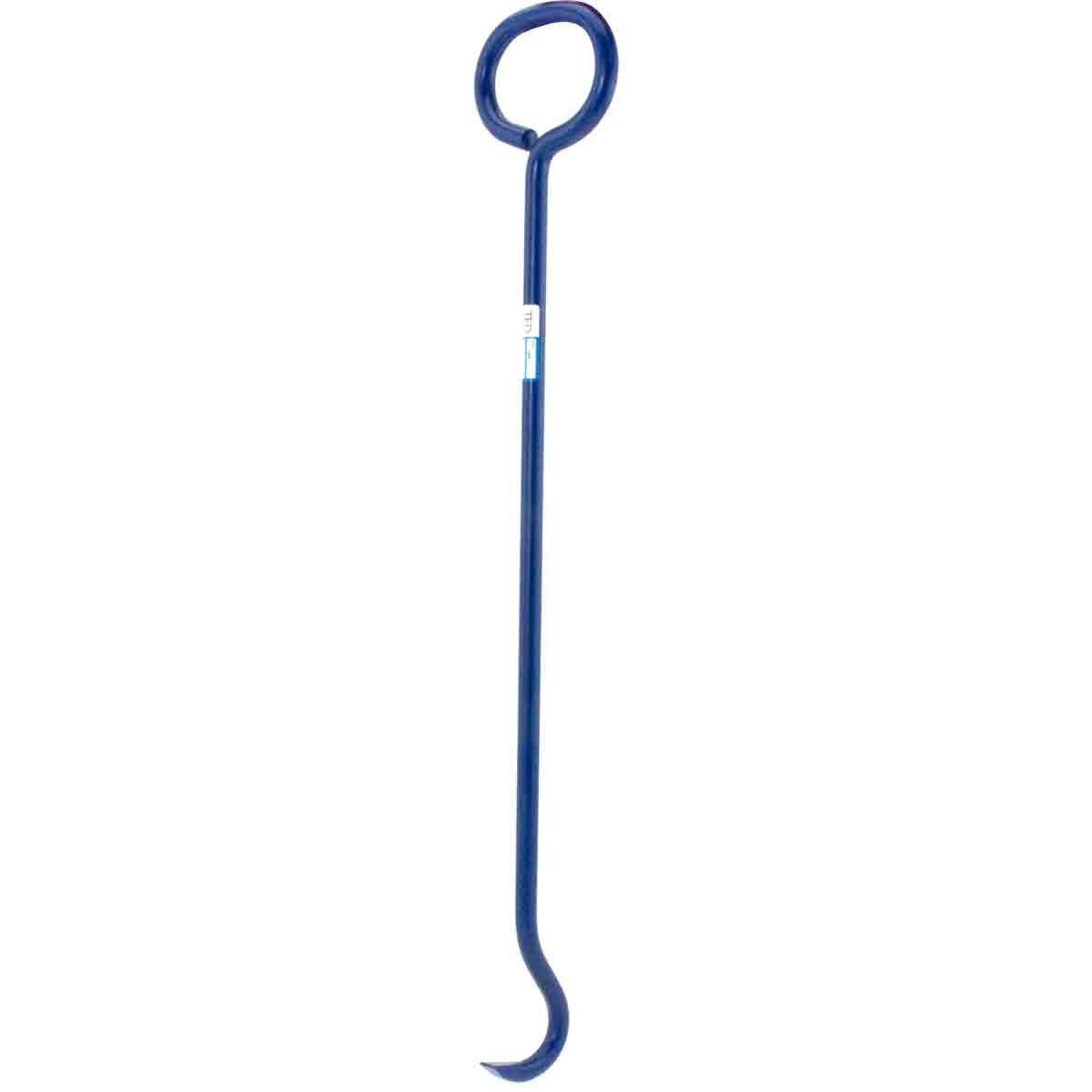

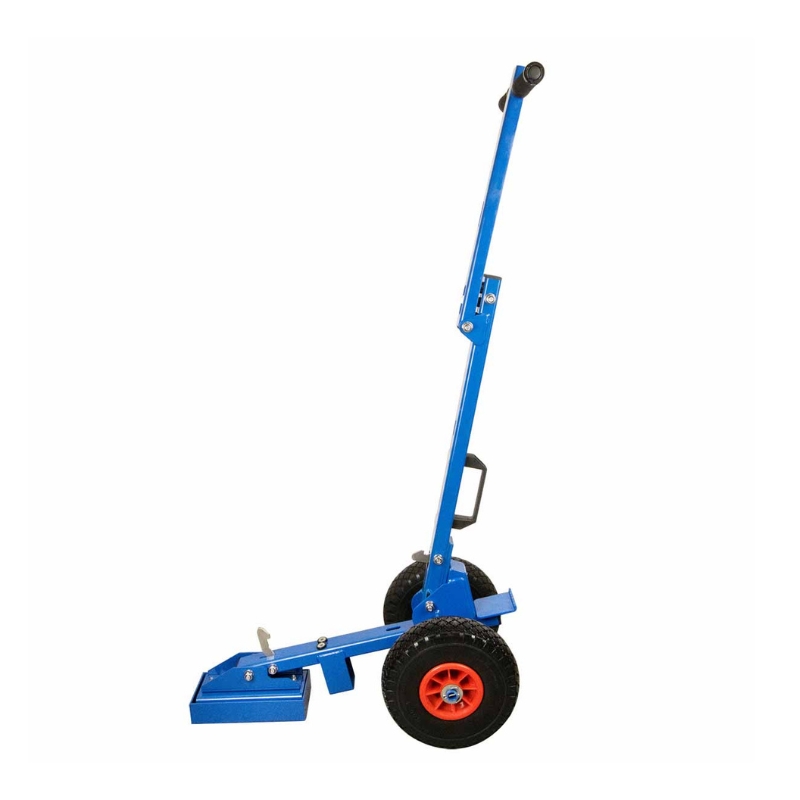

• Outils d'intervention sur chambres : marteaux à plaque semelle polyamide, outillage de levage et de manutention — pour l'ouverture et la remise en état des chambres de tirage.

Comment choisir son matériel de tirage câble et réseaux souterrains ?

Le choix du matériel dépend de plusieurs paramètres propres au chantier :

• Diamètre et nature des conduites : les furets et aiguilles existent en différents diamètres (par exemple Ø7 mm, Ø33 mm) ; le calibre doit correspondre au fourreau utilisé (PVC, PEHD, conduite orange télécom…).

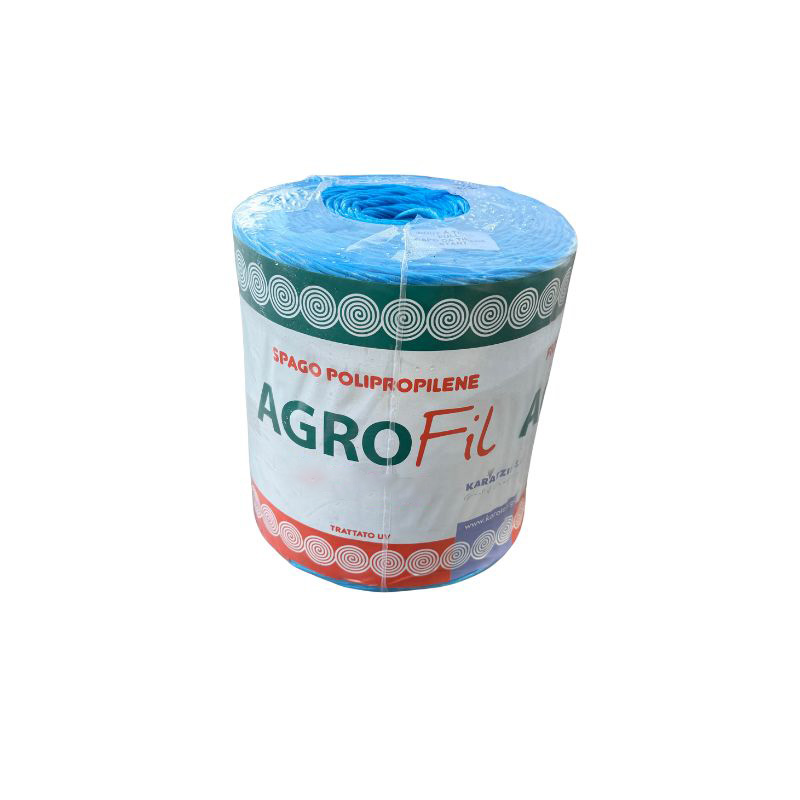

• Longueur du tirage et résistance : pour des distances ou des résistances élevées, un treuil motorisé s'impose face à un furet manuel. La force de rupture de la ficelle de tirage (polypropylène, Kevlar…) doit être dimensionnée en conséquence.
• Poids et format des tourets : dérouleurs et supports sont caractérisés par le diamètre maximal de touret accepté et la charge admissible — à vérifier impérativement avant tout chantier.
• Type d'obturation : les bouchons et fonds de conduite s'adaptent aux diamètres intérieurs de fourreaux ; certains sont collés, d'autres vissés ou mécaniques selon le matériau de la conduite.
• Guidage en tranchée : les galets d'angle et guide-fils facilitent le passage des câbles aux coudes et changements de direction sans créer de point de contrainte.
• Détection : la pince à induction est adaptée quand le raccordement direct au câble n'est pas accessible ; elle doit être compatible avec le générateur de signal utilisé.

Questions fréquentes

Quelle différence entre un furet de tirage et une aiguille en fibre de verre ?

Un furet est généralement semi-rigide ou souple, utilisé pour sonder et préparer la conduite avant tirage. L'aiguille en fibre de verre offre une rigidité contrôlée qui facilite l'introduction dans des fourreaux encombrés ou légèrement obstrués ; elle est ensuite utilisée comme guide pour tirer la ficelle ou le câble lui-même.

À quoi sert un raccord rotatif sur une aiguille de tirage ?

Le raccord rotatif (type M12 vissé) permet à l'aiguille de pivoter librement par rapport à l'accessoire de tête, évitant ainsi les torsions et les vrilles qui pourraient endommager l'aiguille ou le câble tiré.

Comment assurer l'étanchéité des alvéoles libres dans un conduit en PVC ?

Les alvéoles non occupées doivent être obturées avec des bouchons adaptés au diamètre intérieur du fourreau. Les bouchons à coller (type BCE) assurent un blocage durable contre l'eau et les gaz, ce qui est particulièrement important dans les installations télécoms souterraines pour éviter les phénomènes de condensation ou de migration gazeuse.

Peut-on utiliser un dérouleur vertical pour tous les types de tourets ?

Les dérouleurs verticaux sont conçus pour s'adapter à une large plage de diamètres et de largeurs de tourets, y compris ceux en mauvais état. Il convient toutefois de vérifier la charge maximale admissible du dérouleur (exprimée en kg) par rapport au poids réel du touret chargé.

Quand utilise-t-on une pince à induction plutôt qu'un raccordement direct pour la détection ?

La pince à induction est utilisée lorsque le câble ou la canalisation à localiser n'est pas accessible pour un raccordement galvanique direct du générateur. Elle transmet le signal par induction électromagnétique autour du conducteur, ce qui est adapté aux câbles sous tension ou difficilement accessibles en chambre.
