Boîtiers de distribution fibre optique : protection et organisation des épissures

Dans un réseau fibre optique, les boîtiers de distribution jouent un rôle structurant : ils protègent les zones de jonction entre câbles contre les agressions mécaniques, l'humidité et les variations thermiques, tout en organisant le stockage des épissures et des longueurs de réserve. Leur sélection dépend du point du réseau où ils s'insèrent — du transport jusqu'au raccordement abonné final — et des conditions d'environnement (intérieur, extérieur, enterré, aérien).

Les familles de boîtiers de distribution

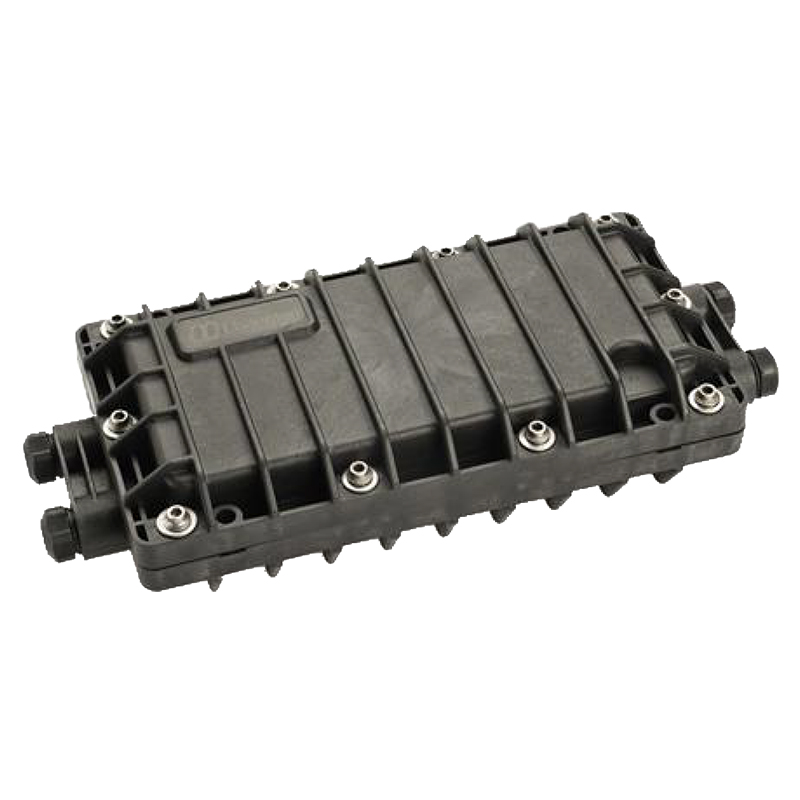

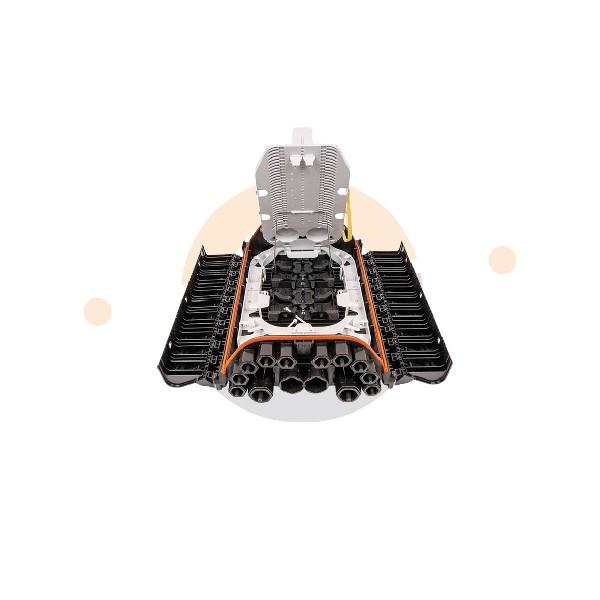

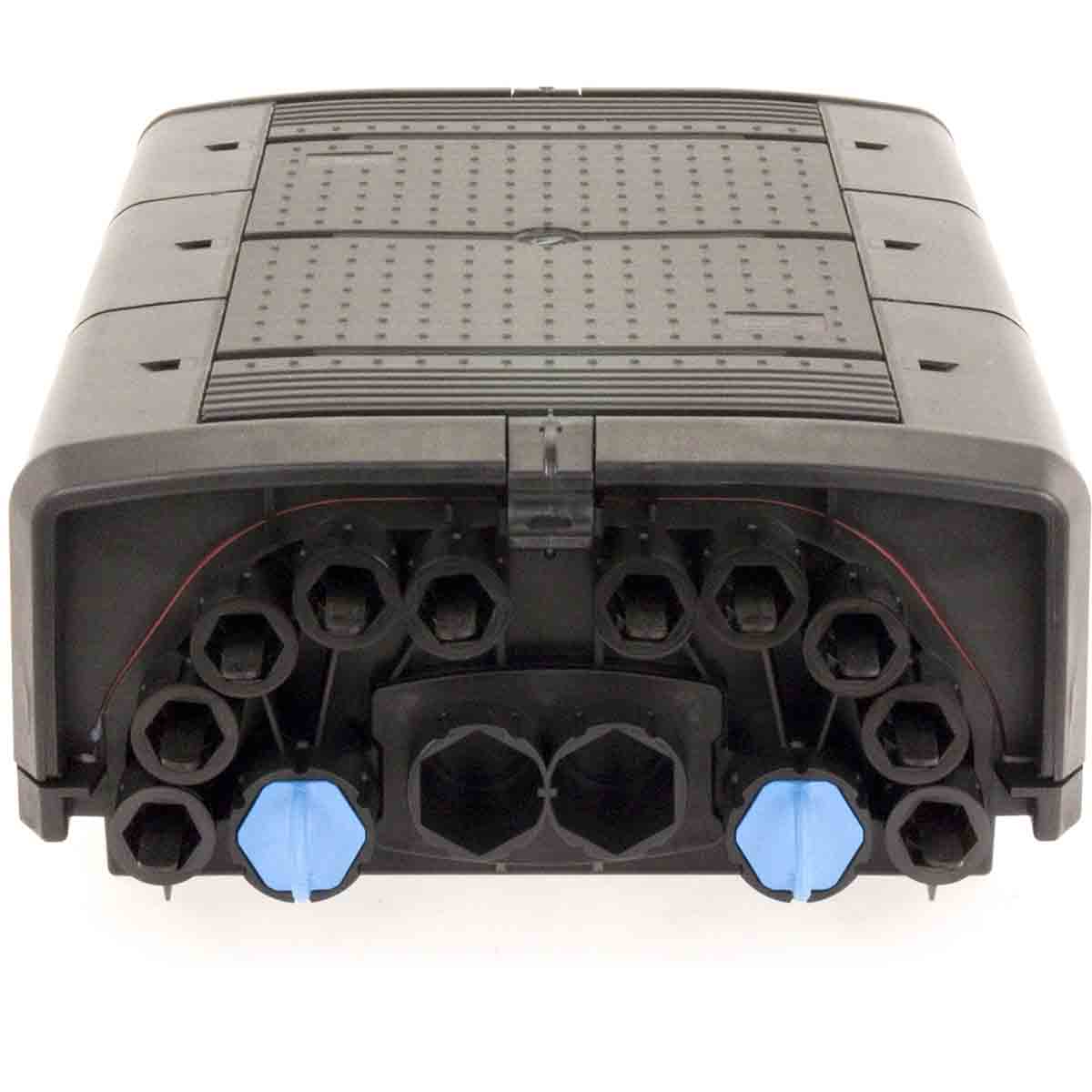

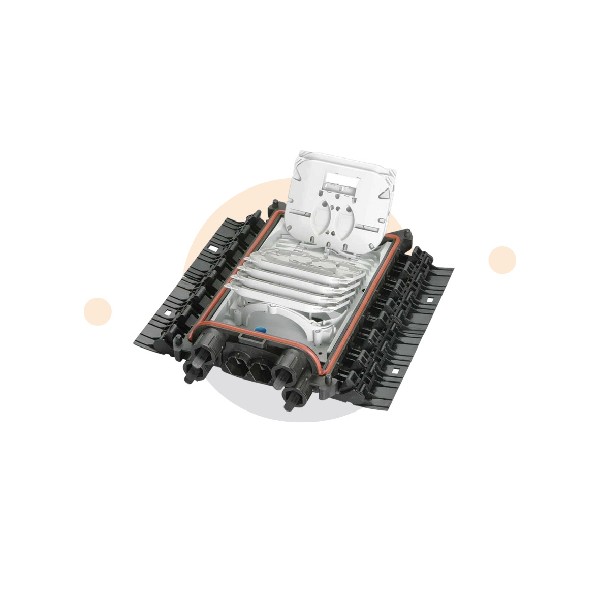

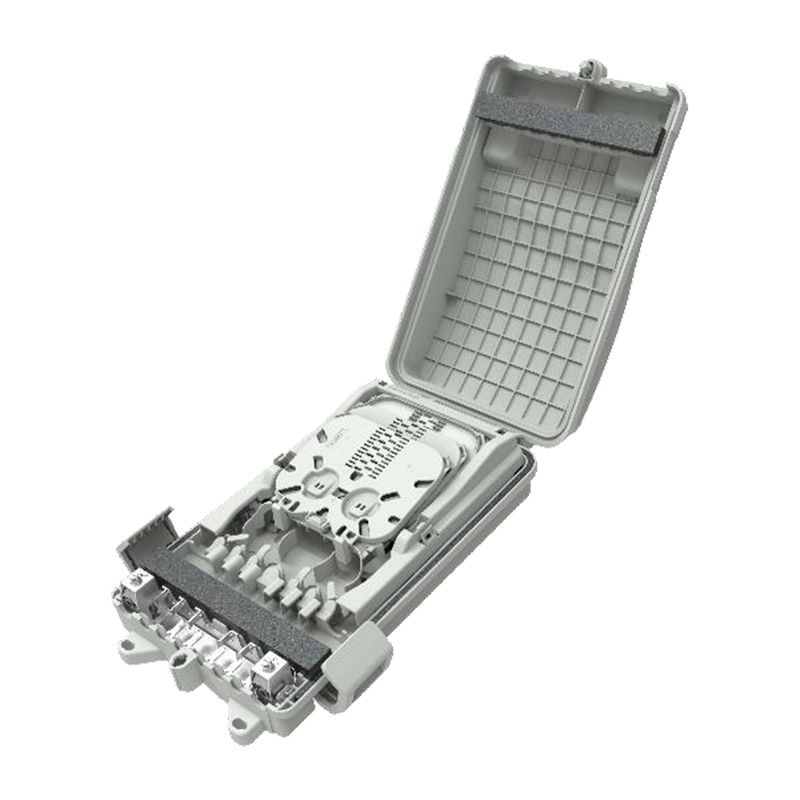

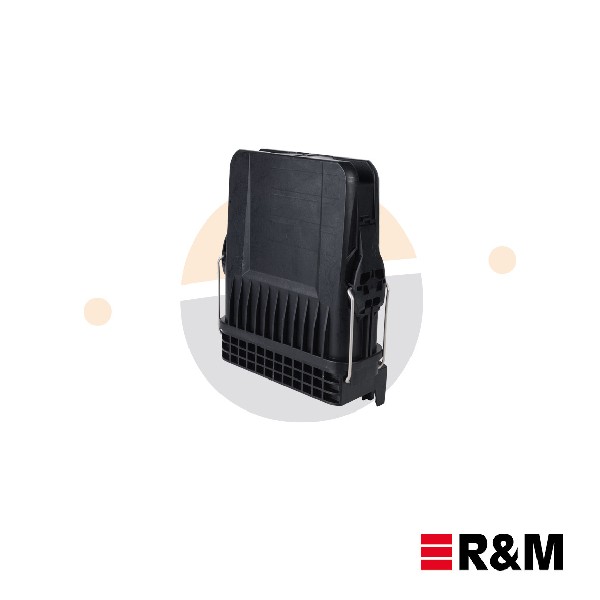

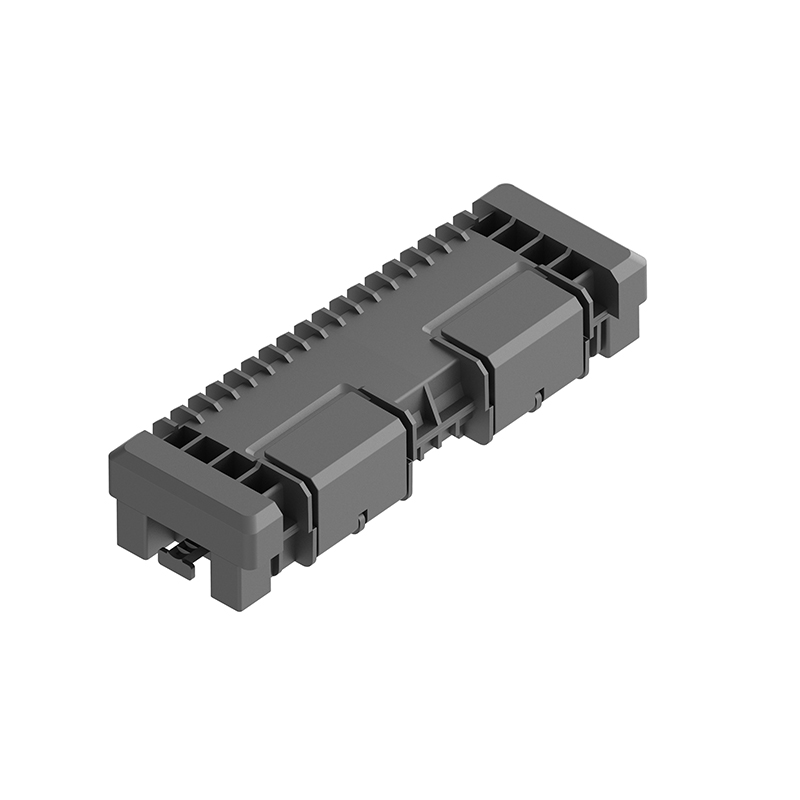

• BPEO (Boîtier de Protection des Épissures en zone Extérieure) : boîtiers étanches conçus pour protéger les épissures à fusion sur des câbles de transport ou de distribution. Disponibles en tailles T0 à T3, ils peuvent accueillir des cassettes d'épissures de 12 à plusieurs dizaines de fibres, avec des capacités allant jusqu'à 60 FO selon le modèle. Étanchéité IP68 sur les modèles enterrés ou aériens
• Boîtiers dômes : alternative au boîtier plat pour les environnements extérieurs, notamment aériens ou en chambre de tirage. Leur forme permet l'entrée de câbles par plusieurs côtés et facilite les re-boîtages sur câbles existants

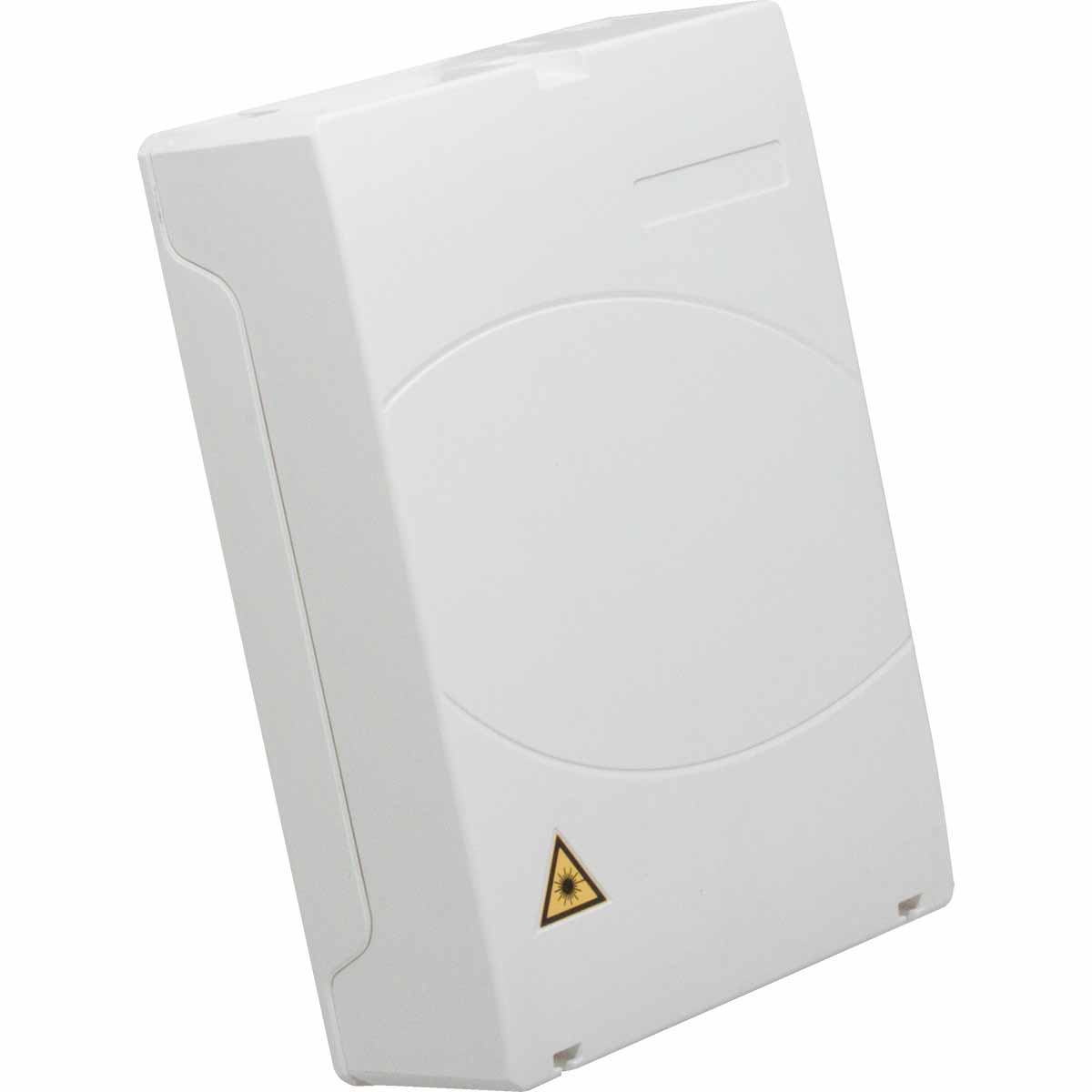

• PBI / Boîtiers de palier (PBPO/C) : installés dans les colonnes montantes des immeubles collectifs, ils assurent la distribution des fibres entre le câble de montée et les câbles de branchement par palier

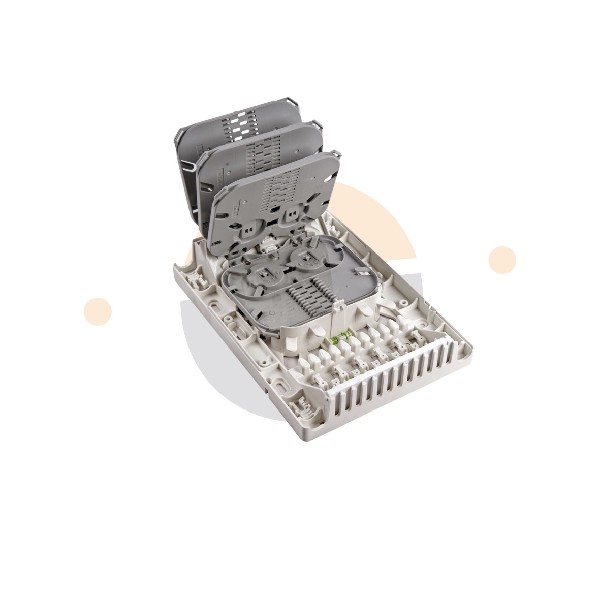

• PMI (Point de Mutualisation Immeuble) : boîtiers équipés de cassettes et de raccords optiques, installés en pied d'immeuble ou dans un local technique, permettant la jonction entre le réseau d'infrastructure opérateur et le câblage vertical immeuble. Capacités typiques jusqu'à 48 FO avec raccords SC/APC

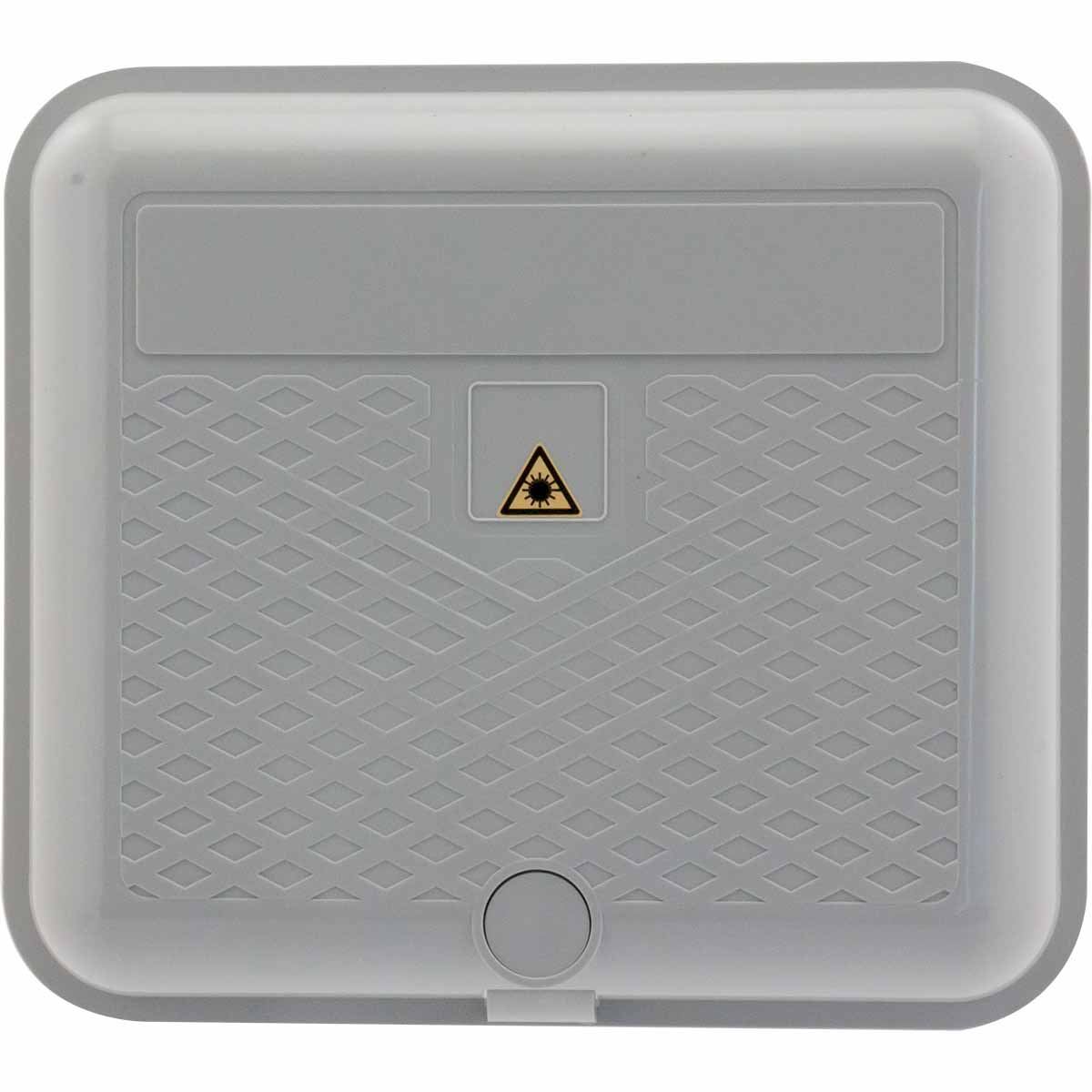

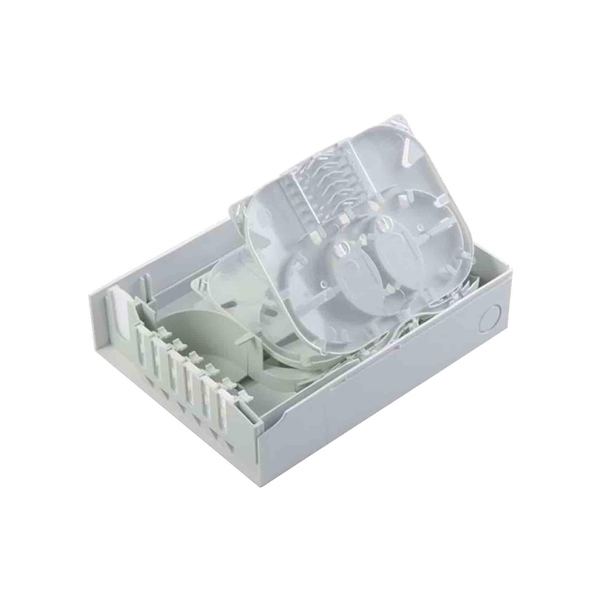

• PBO (Point de Branchement Optique) : boîtiers de distribution situés au plus proche de l'abonné, en colonne montante ou en façade, permettant le branchement des fibres d'abonné depuis le câble de distribution
• Boîtiers FTTA / PTTA / HTTA : boîtiers durcis pour les environnements extérieurs contraints (antenne, mât, armoire de rue) dans les architectures Fiber-to-the-Antenna

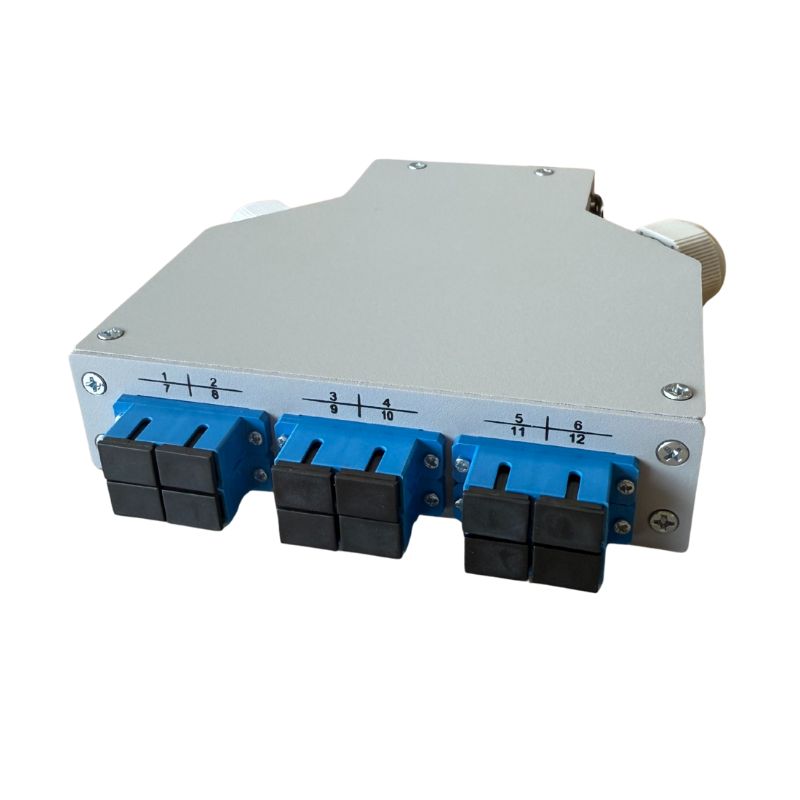

• Boîtiers rail DIN : pour l'intégration en armoire ou tableau électrique, avec fixation sur rail DIN 35 mm

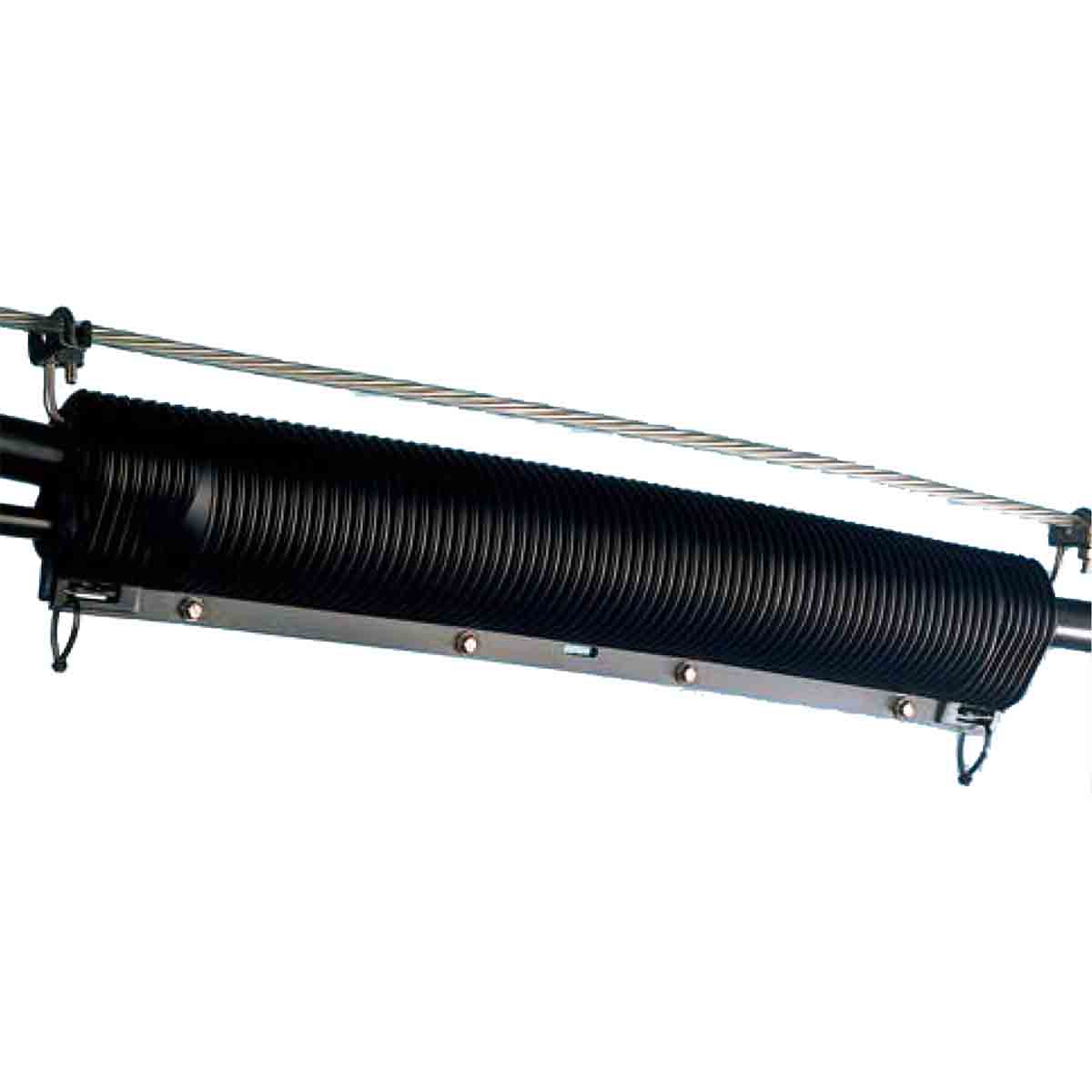

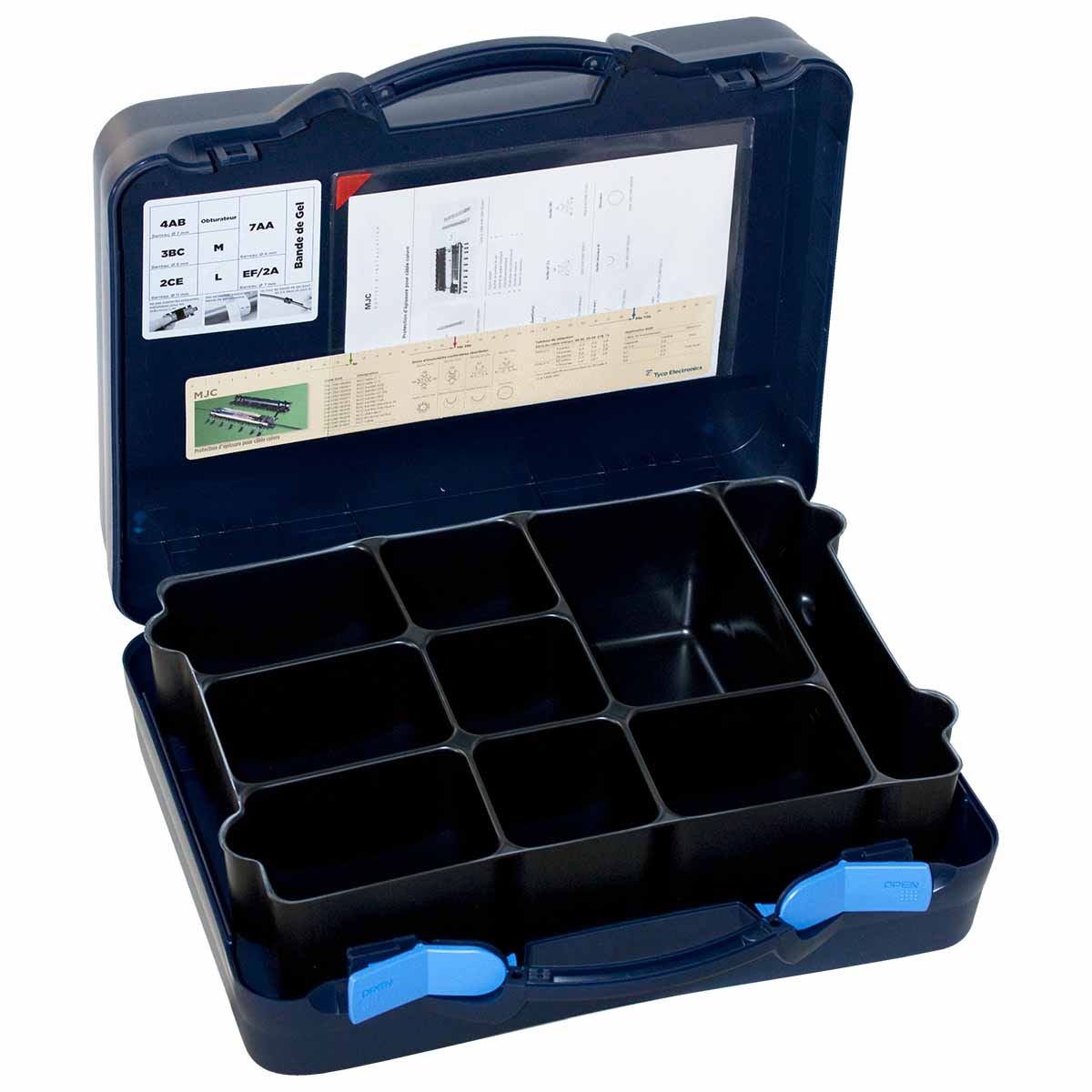

• Boîtiers protection épissure cuivre : pour la protection des épissures sur câbles cuivre multipaires dans les réseaux téléphoniques

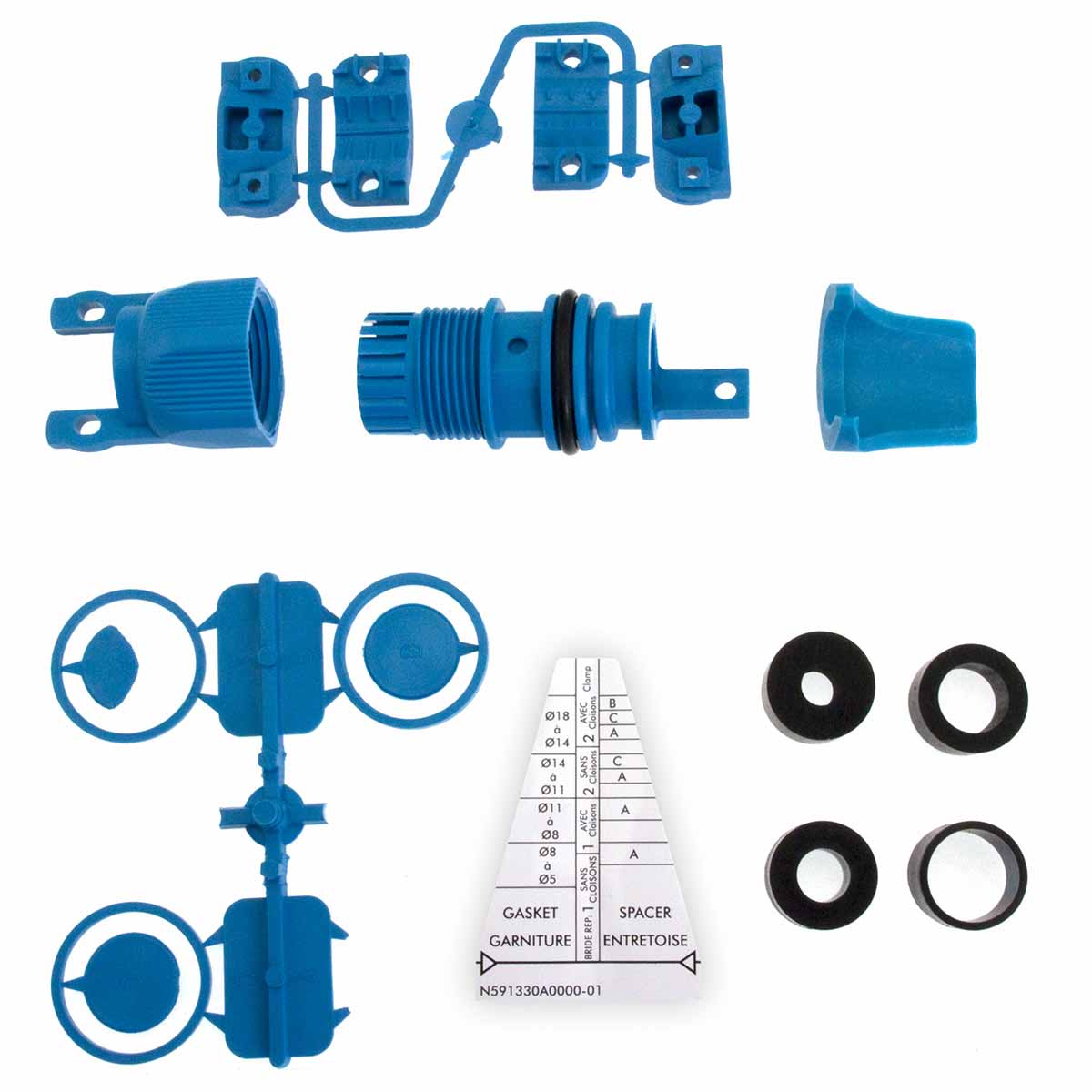

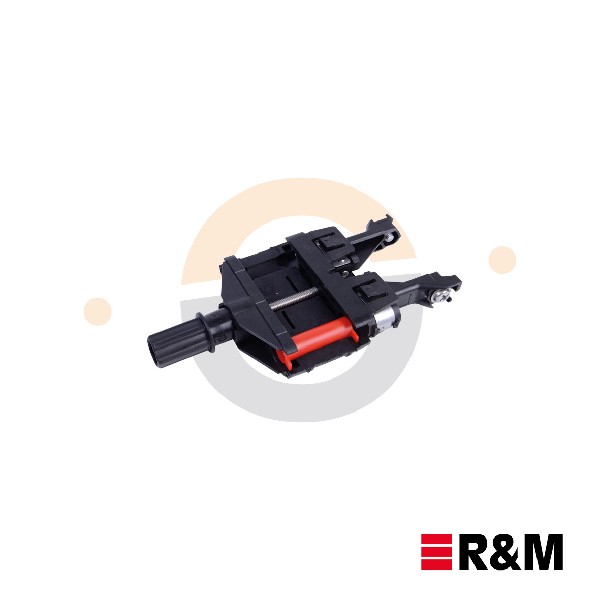

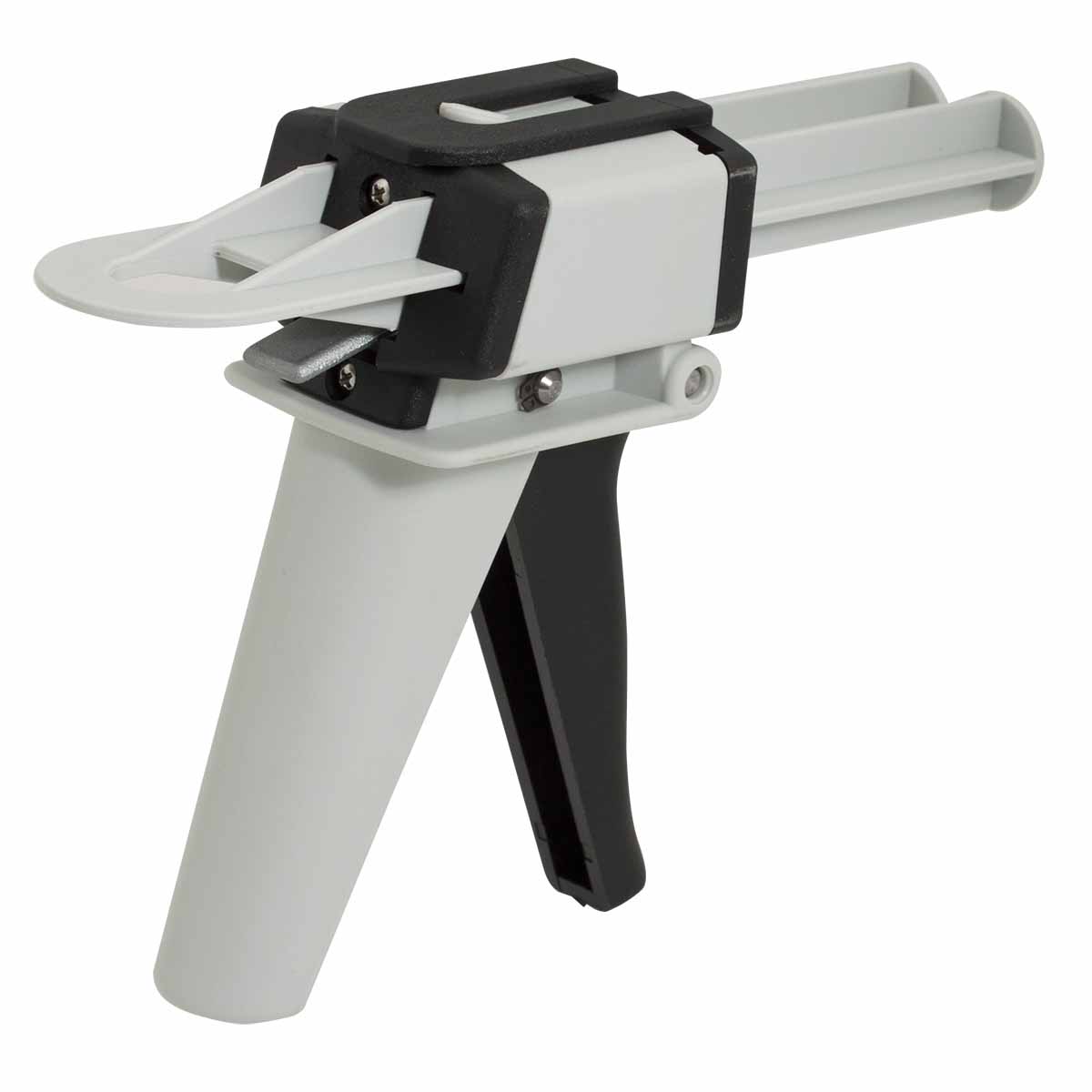

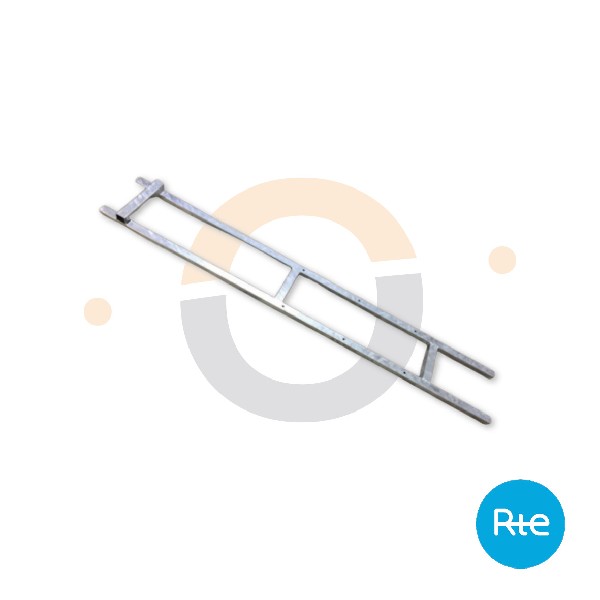

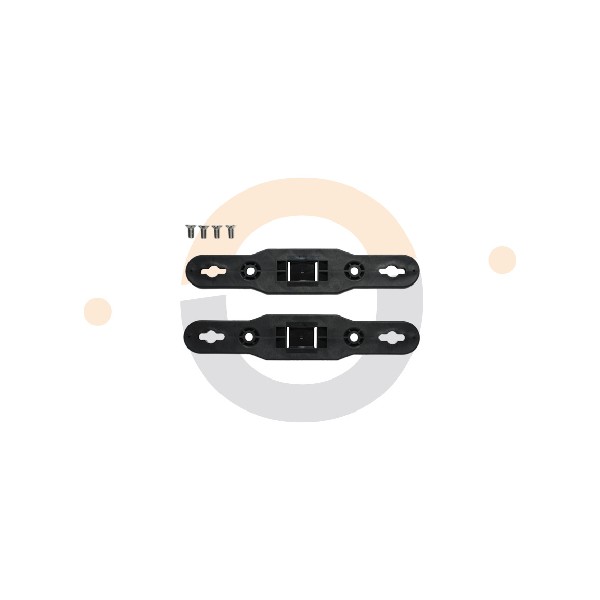

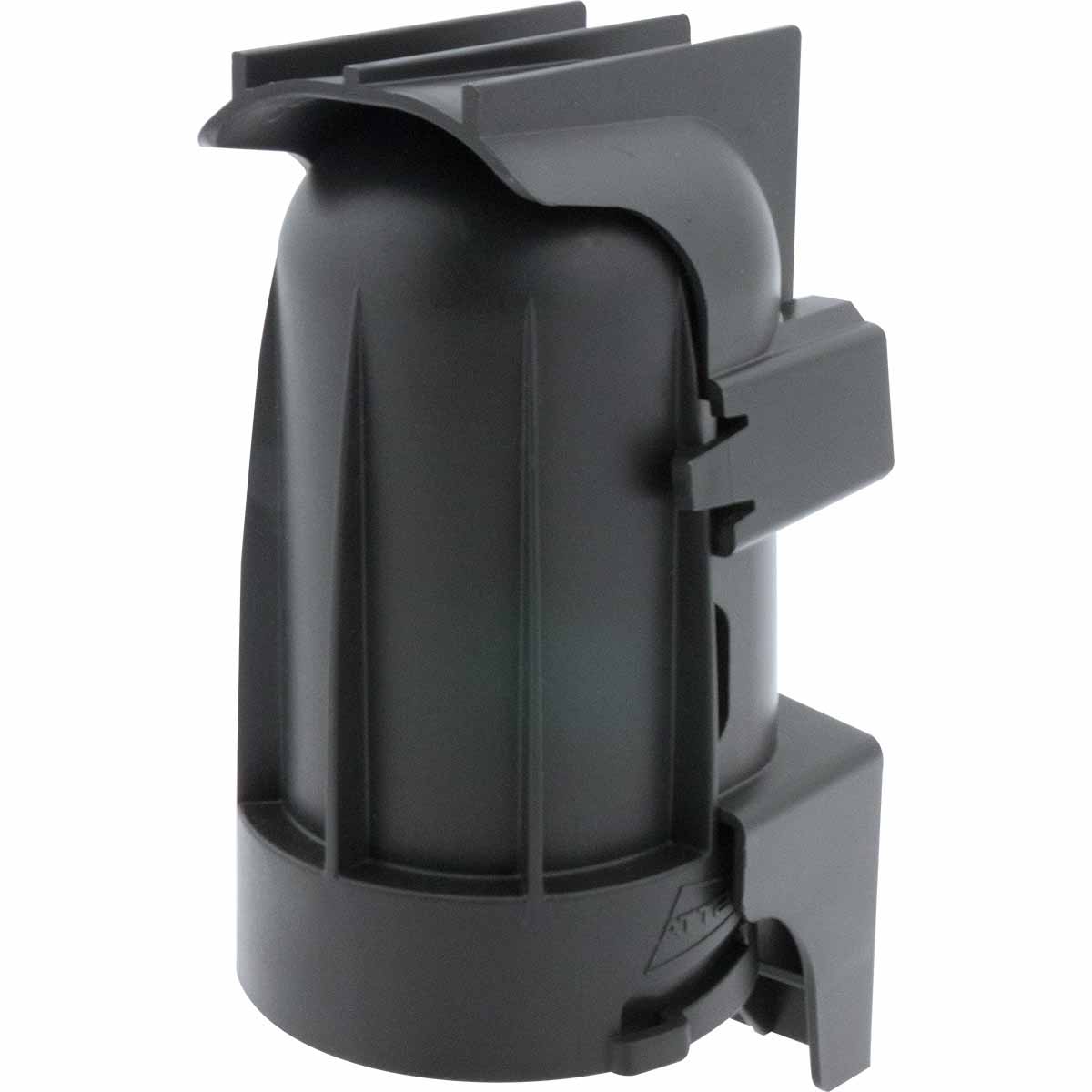

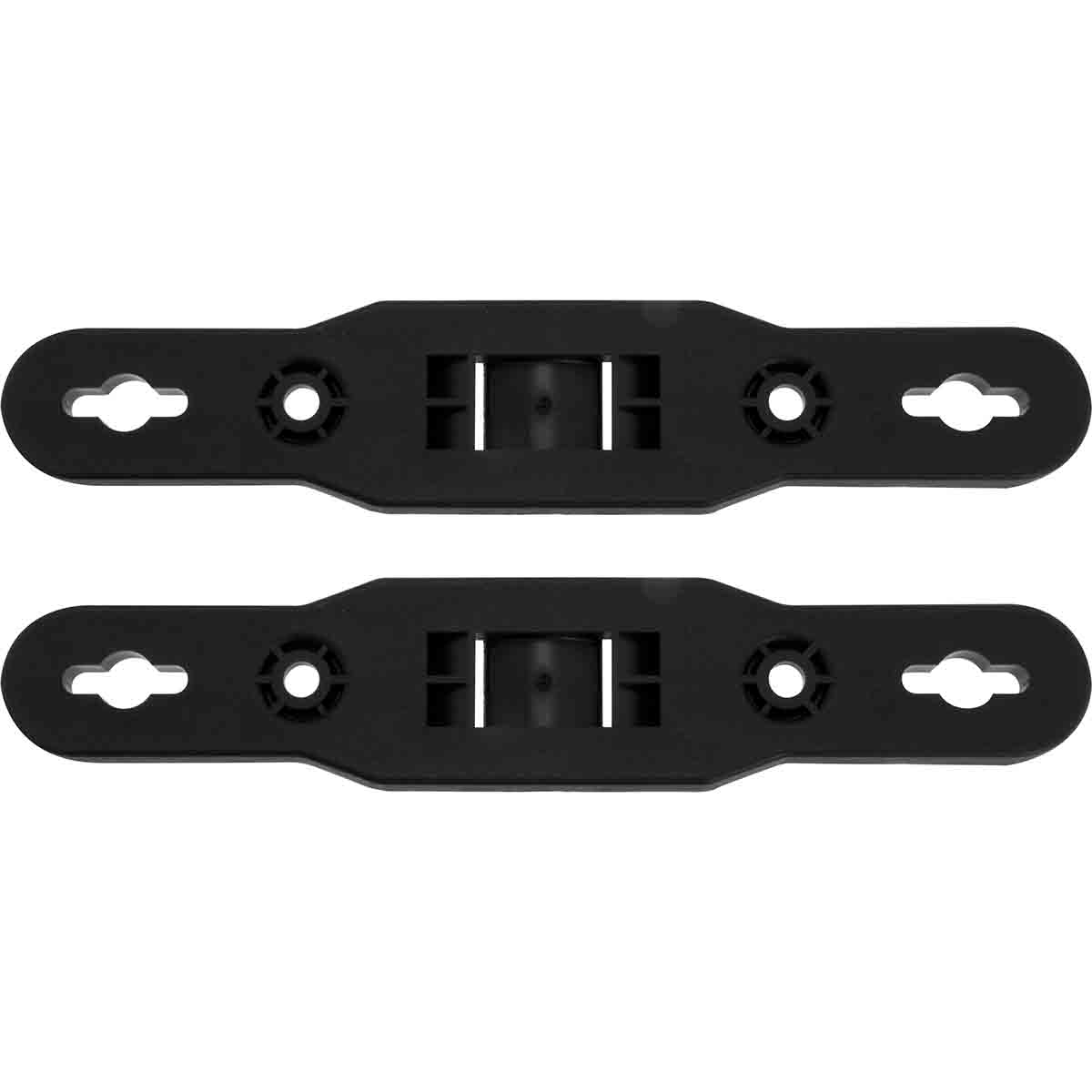

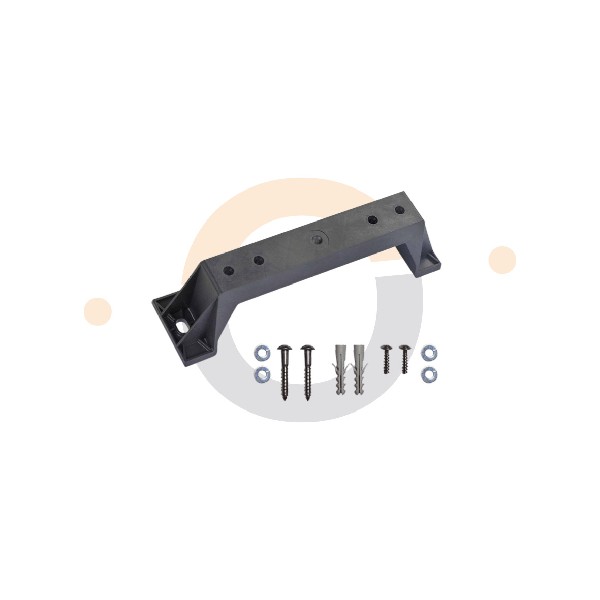

• Accessoires : ECAM (entrées câbles étanches), cassettes d'épissures, barillets multicâbles, supports de fixation, couvercles et consommables de pose

Comment choisir un boîtier de distribution fibre ?

• Position dans le réseau : le type de boîtier (BPEO, PMI, PBO, DTIO) est déterminé par la norme d'architecture du réseau FTTx concerné et la position du point de jonction
• Capacité en fibres : compter les fibres à gérer aujourd'hui et prévoir une réserve pour les extensions futures. Les boîtiers sont souvent évolutifs par ajout de cassettes
• Nombre d'entrées câble : vérifier la compatibilité des diamètres de câble avec les entrées disponibles (ECAM ou presse-étoupe) et le nombre d'entrées/sorties nécessaires
• Indice de protection : IP68 pour les poses enterrées ou en chambre humide ; IP65 pour les poses aériennes ou en local technique exposé
• Type de raccordement : boîtiers équipés avec raccords SC/APC intégrés ou avec cassettes d'épissures à fusionner selon que l'installation est préconnectorisée ou épissurée
• Format de fixation : murale, rail DIN, en colonne montante ou en enterrement selon l'environnement d'installation

Questions fréquentes

Quelle est la différence entre un BPEO et un PBO ?

Le BPEO (Boîtier de Protection des Épissures Extérieures) est un boîtier étanche destiné à protéger les épissures à fusion sur les câbles de transport ou de distribution, généralement sans raccords optiques visibles depuis l'extérieur. Le PBO (Point de Branchement Optique) est un point de distribution actif dans l'architecture réseau : il comporte des raccords optiques accessibles pour connecter les câbles de branchement des abonnés, et est accessible à plusieurs opérateurs dans le cadre de la mutualisation.

Qu'est-ce qu'un ECAM ?

L'ECAM (Entrée Câble Étanche Multi-taille) est un dispositif d'étanchéité qui assure le passage et l'étanchéité d'un câble à travers la paroi d'un boîtier BPEO ou dôme. Il se décline selon le diamètre du câble à passer et garantit l'indice d'étanchéité du boîtier une fois en place.

Combien de fibres peut-on gérer dans un PMI ?

Les PMI disponibles peuvent atteindre 48 FO équipées avec des cassettes et raccords SC/APC. La capacité réelle dépend du modèle et du nombre de cassettes installées.

Les boîtiers BPEO sont-ils compatibles fibres G.652 et G.657 ?

Oui, les BPEO sont généralement conçus pour être compatibles avec les fibres G.652 (fibre monomode standard) et G.657 (fibre à faible rayon de courbure, utilisée dans les installations FTTH terminales).

Peut-on ajouter des cassettes dans un boîtier existant ?

Pour les boîtiers modulaires (BPEO, PMI), oui : des cassettes supplémentaires peuvent être ajoutées dans la limite de la capacité mécanique du boîtier et à condition d'utiliser des cassettes compatibles avec le format concerné.
