Cordons optiques/Jarretières

Cordons optiques et jarretières : raccordement en fibre optique

Un cordon optique (ou jarretière) est un segment de câble fibre optique équipé de connecteurs aux deux extrémités, destiné à relier deux équipements actifs ou deux ports de brassage. Contrairement aux câbles de transport, les cordons sont conçus pour être manipulés fréquemment, insérés et retirés des adaptateurs de panneaux de brassage, de switches ou de transpondeurs.

La sélection d'une jarretière repose sur quatre paramètres principaux : le type de fibre, le type de connecteur, le polissage des férules et la longueur.

Les familles de cordons optiques/jarretières

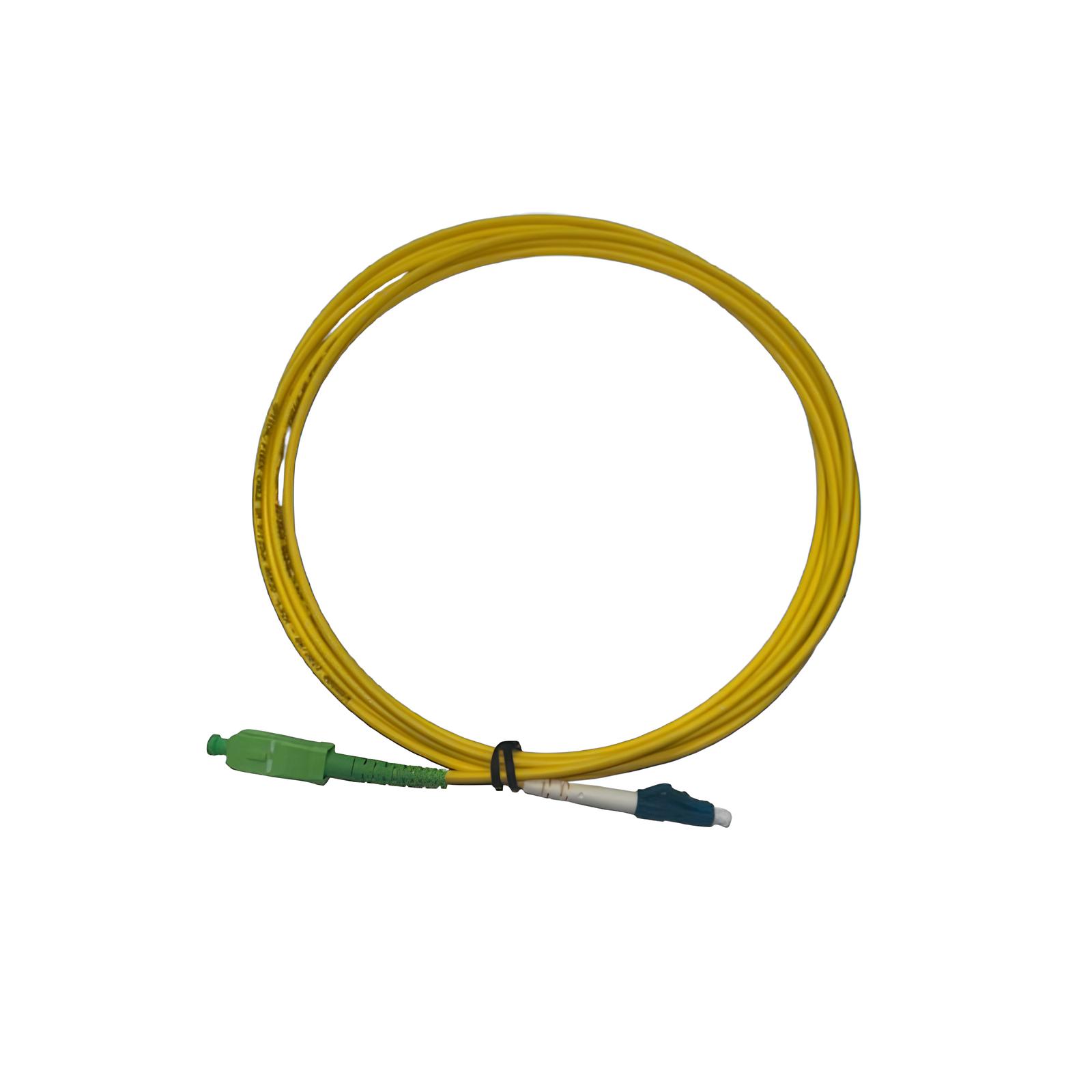

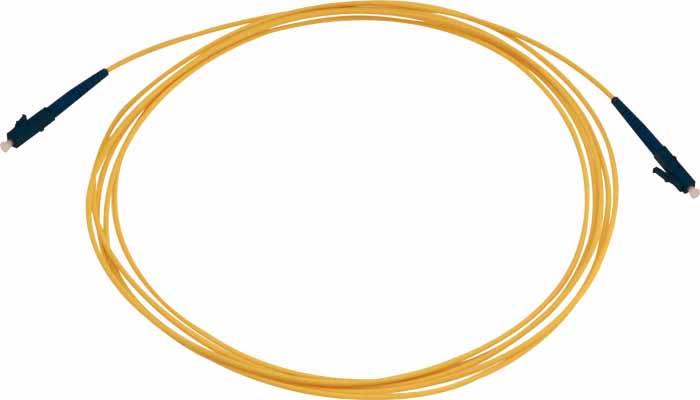

• OS2 monomode 9/125 : fibre monomode standard pour les réseaux longue distance et les infrastructures FTTH ; couleur jaune, connecteurs LC, SC ou ST en UPC ou APC

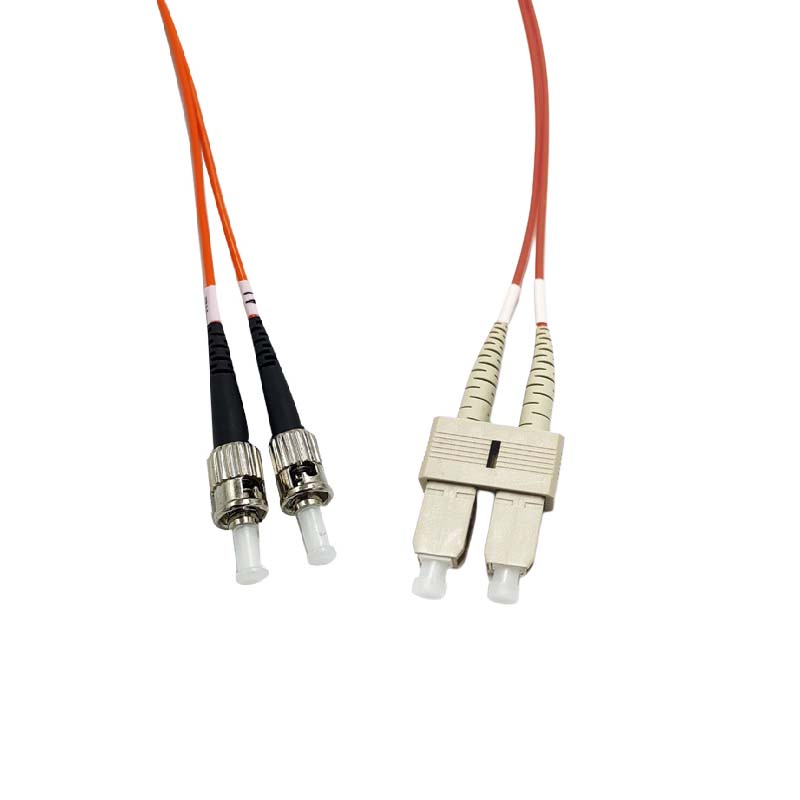

• OM1 multimode 62,5/125 : ancienne génération multimode, couleur beige/ivoire, encore présente dans les réseaux existants ; connecteurs ST, SC ou LC
• OM2 multimode 50/125 : multimode de première génération à cœur 50 µm, couleur beige

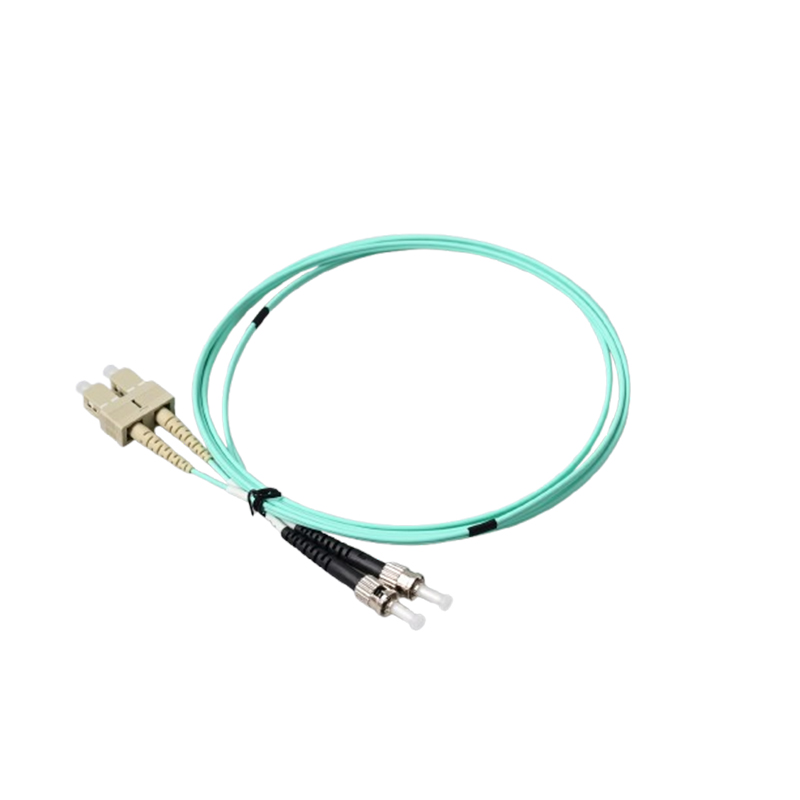

• OM3 multimode 50/125 : multimode optimisé laser (aqua), distances jusqu'à 300 m en 10 Gbit/s, connecteurs LC et SC
• OM4 multimode 50/125 : évolution de l'OM3 (aqua), distances accrues en 10 Gbit/s et compatibilité 40/100 Gbit/s sur courtes distances ; le standard multimode le plus répandu dans les nouvelles installations datacenter
• OM5 multimode 50/125 : multimode à large spectre (vert lime), conçu pour le multiplexage de longueurs d'onde (SWDM) sur courtes distances

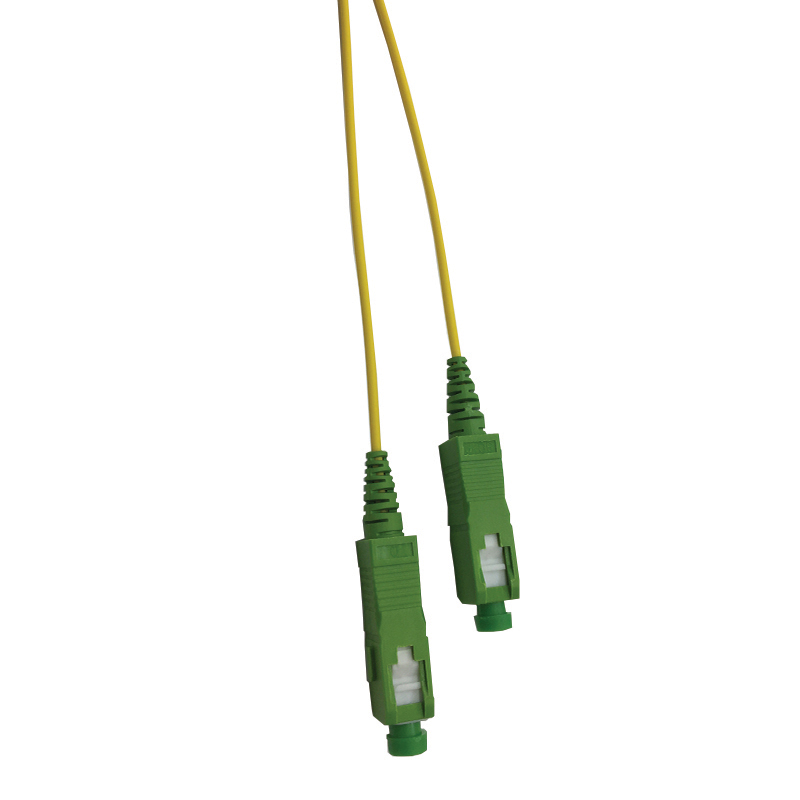

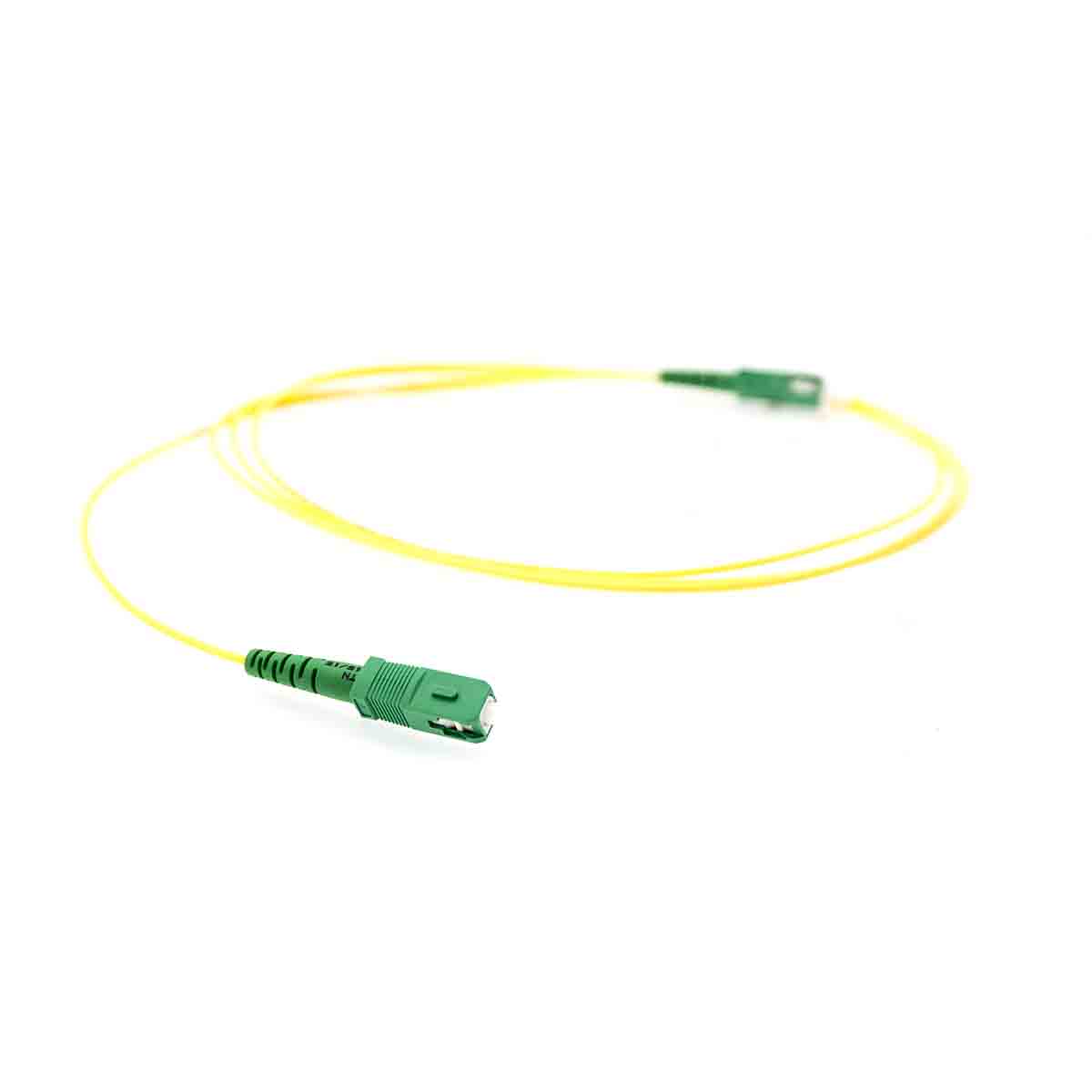

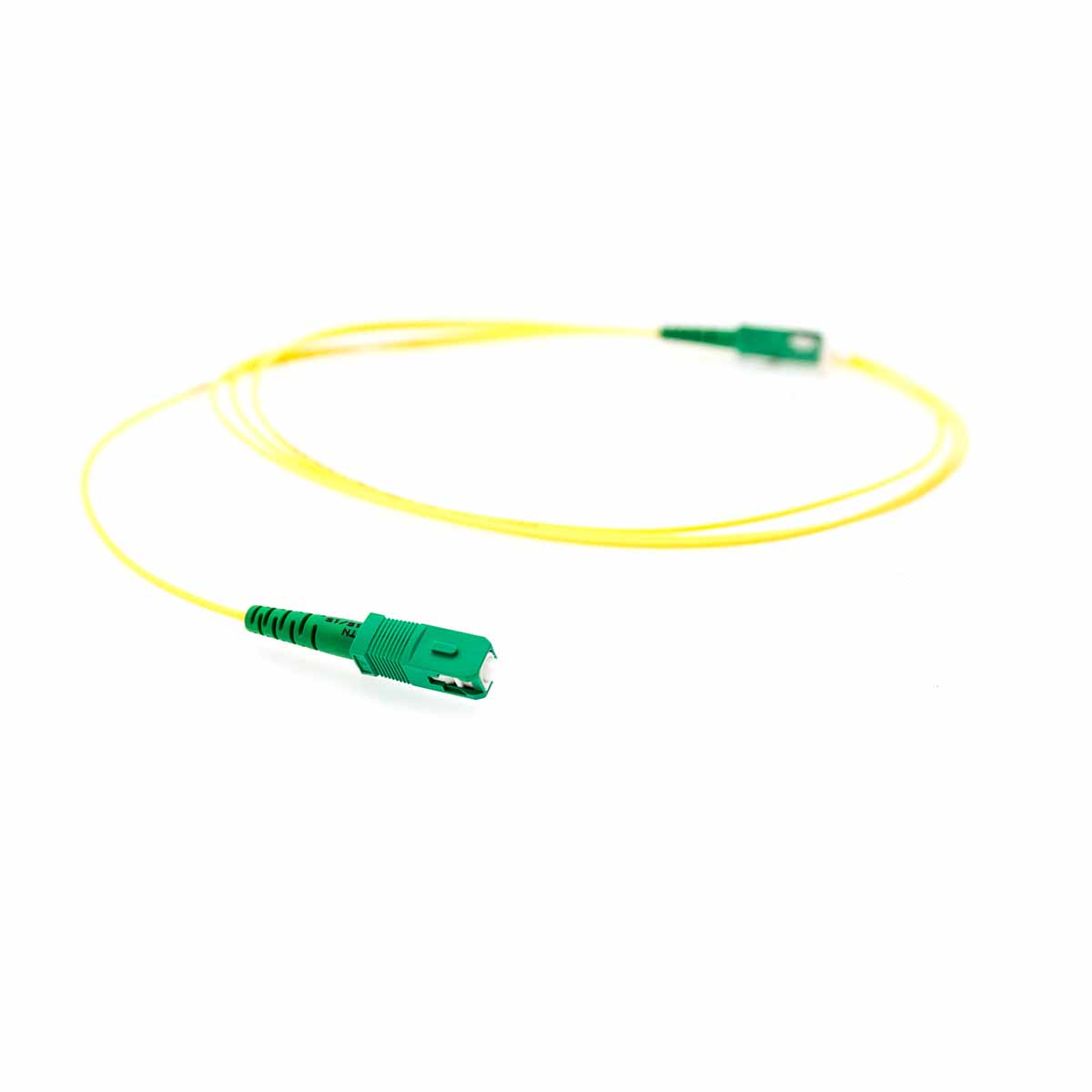

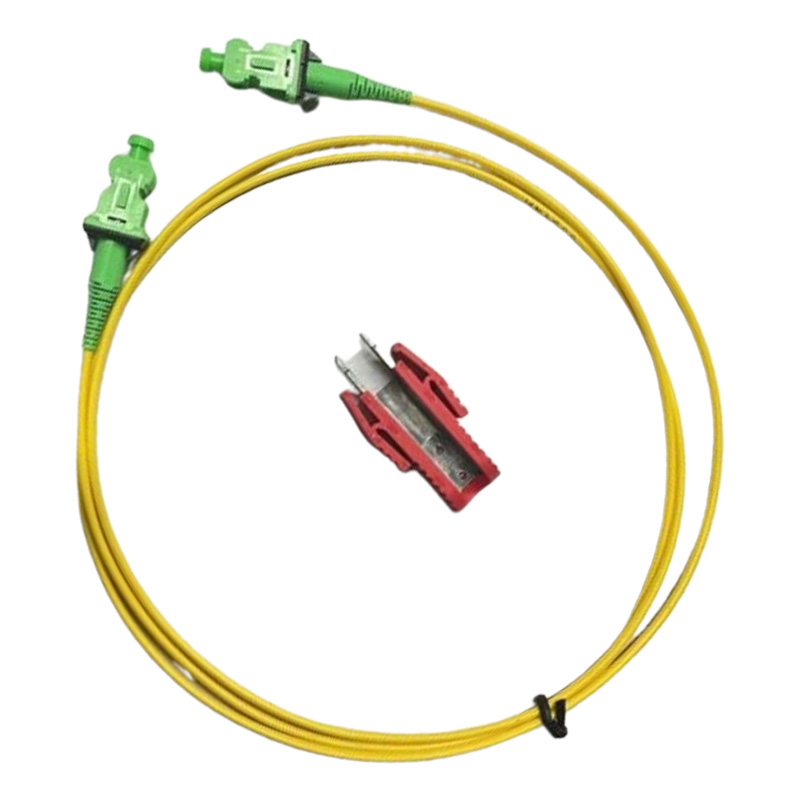

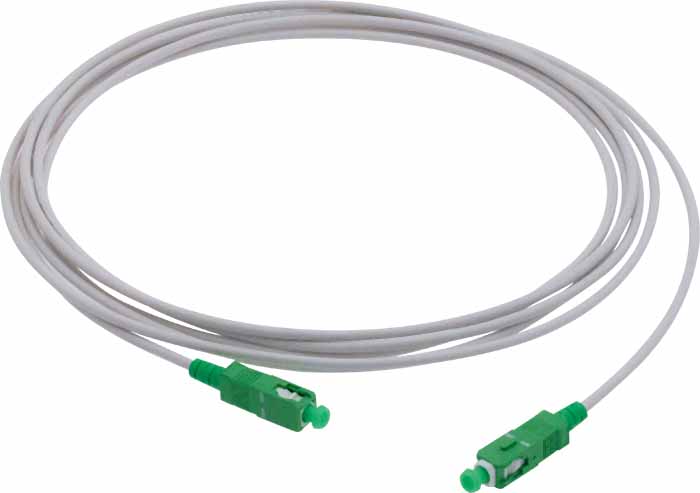

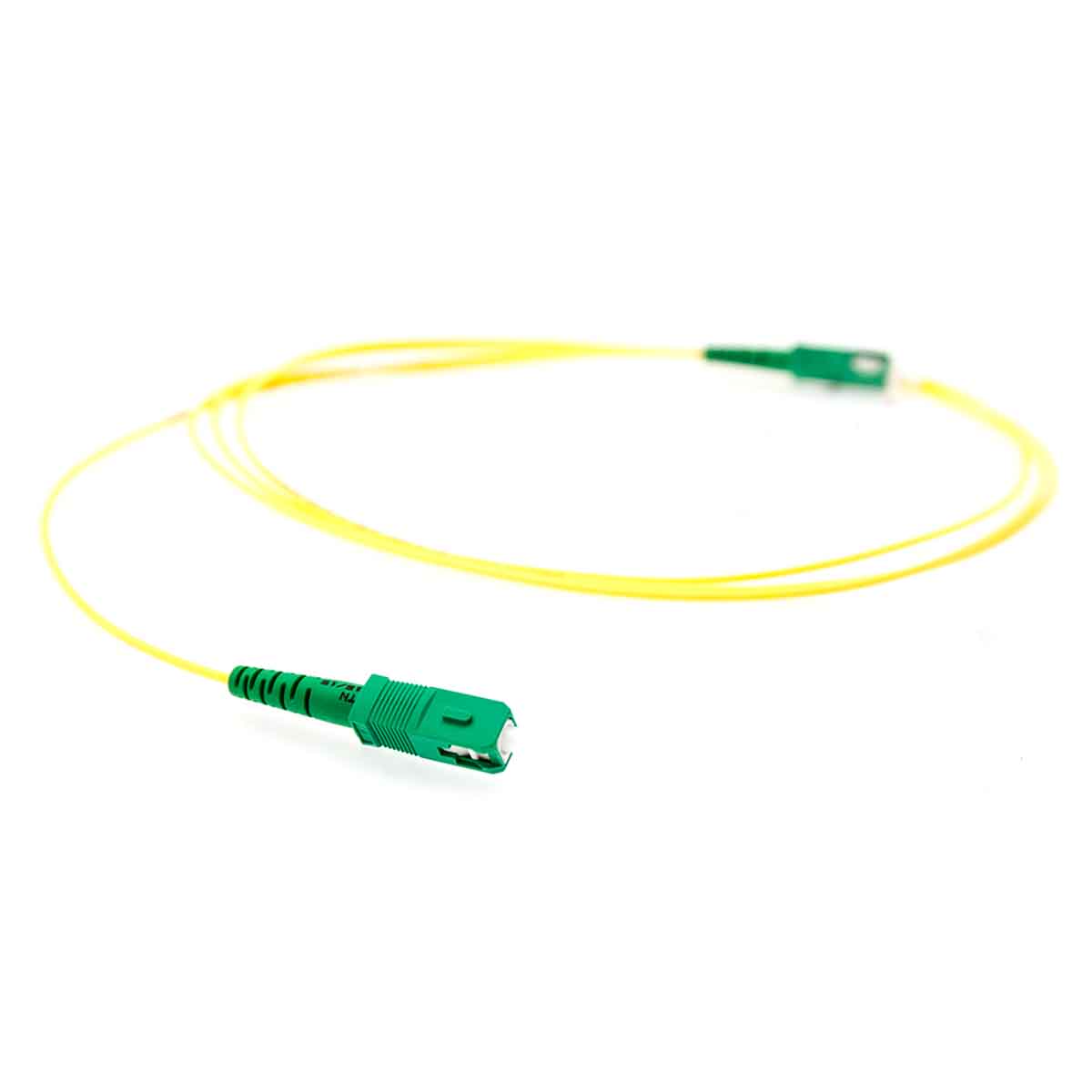

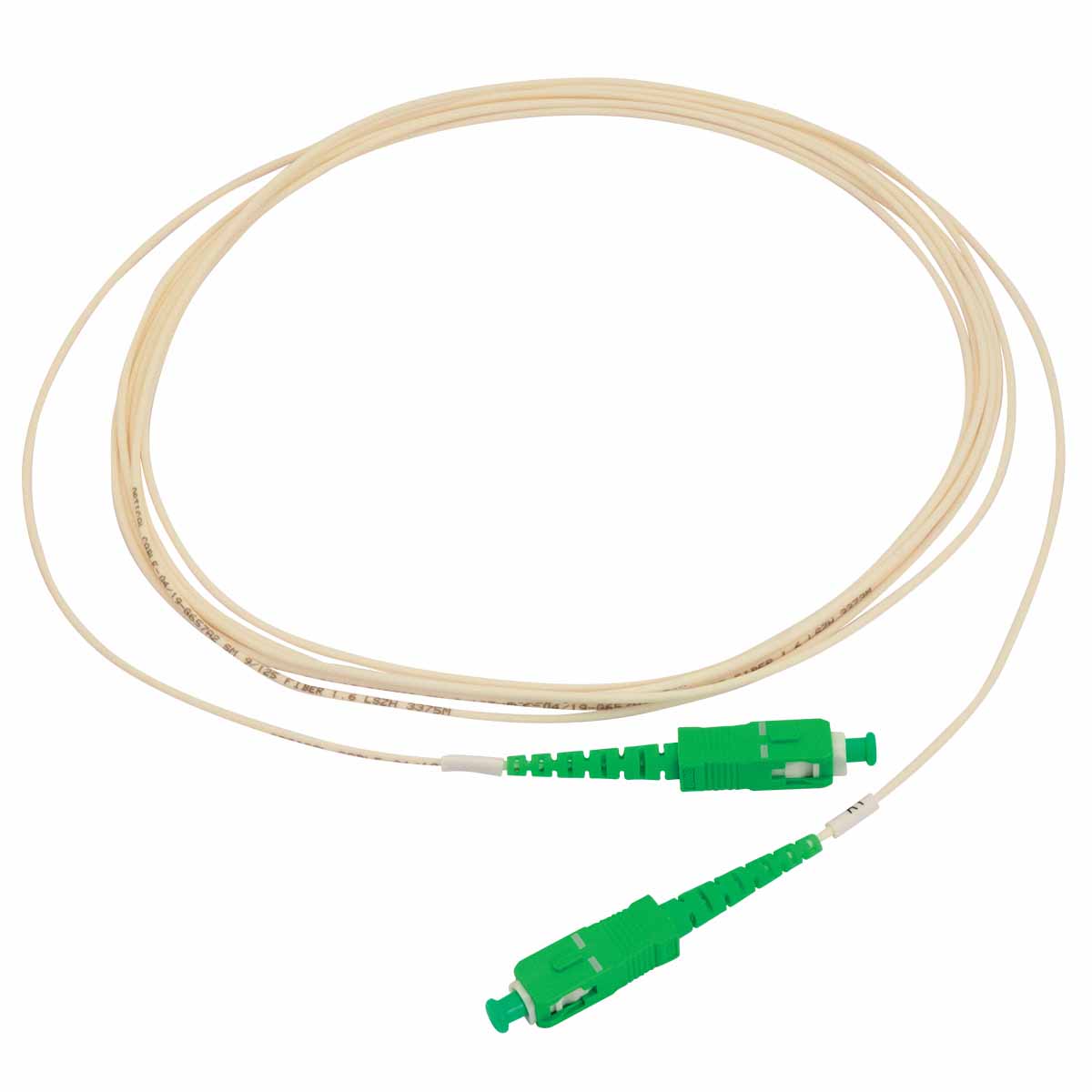

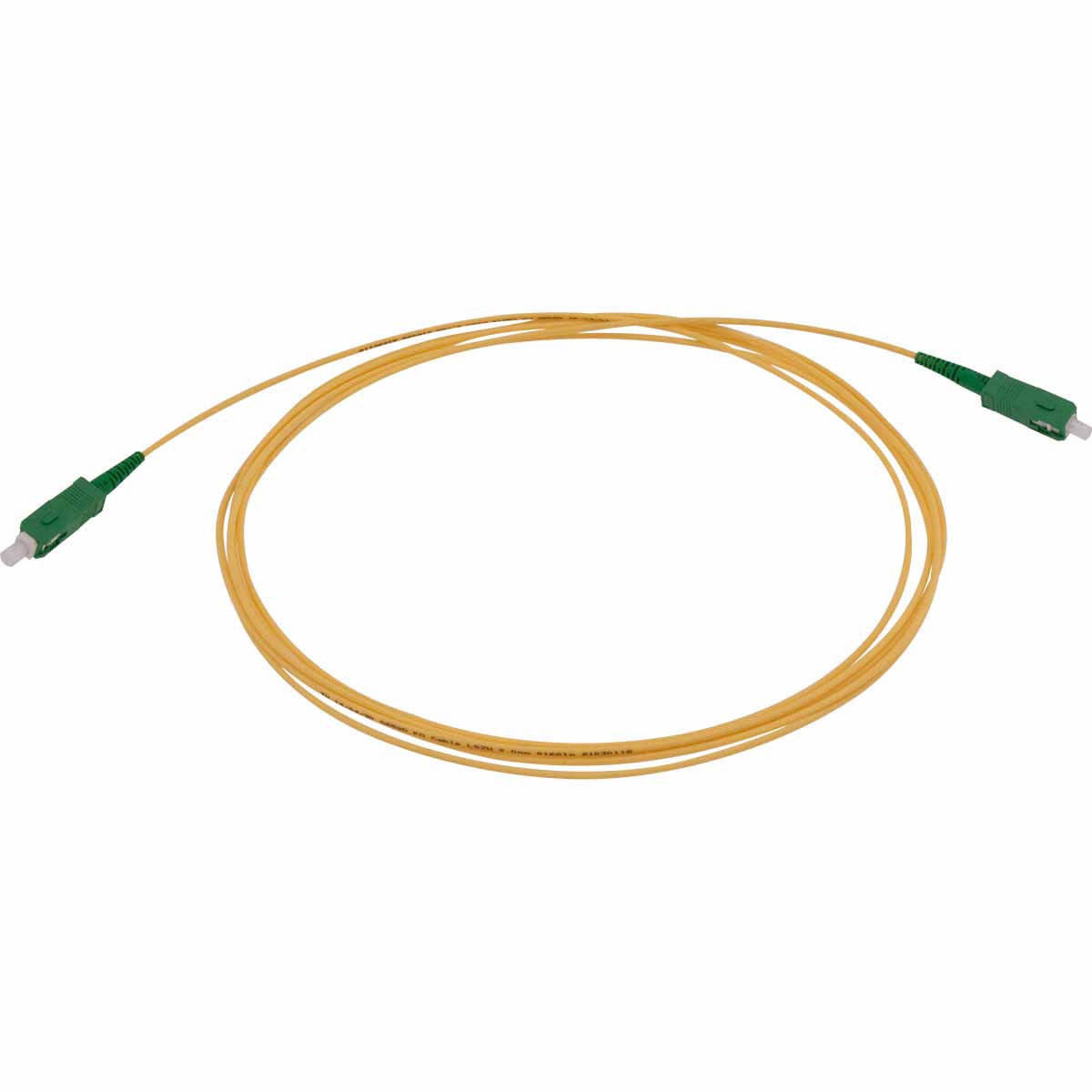

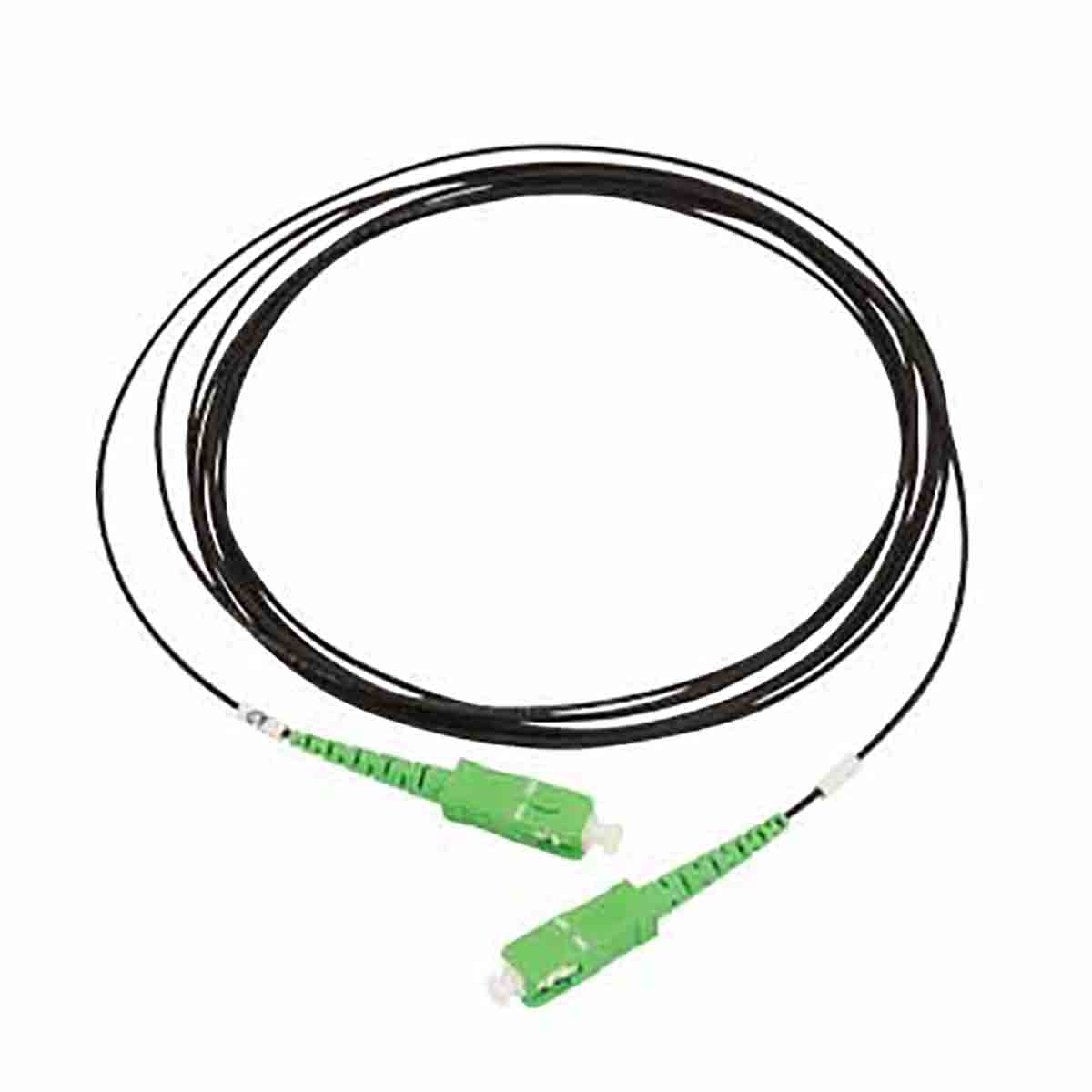

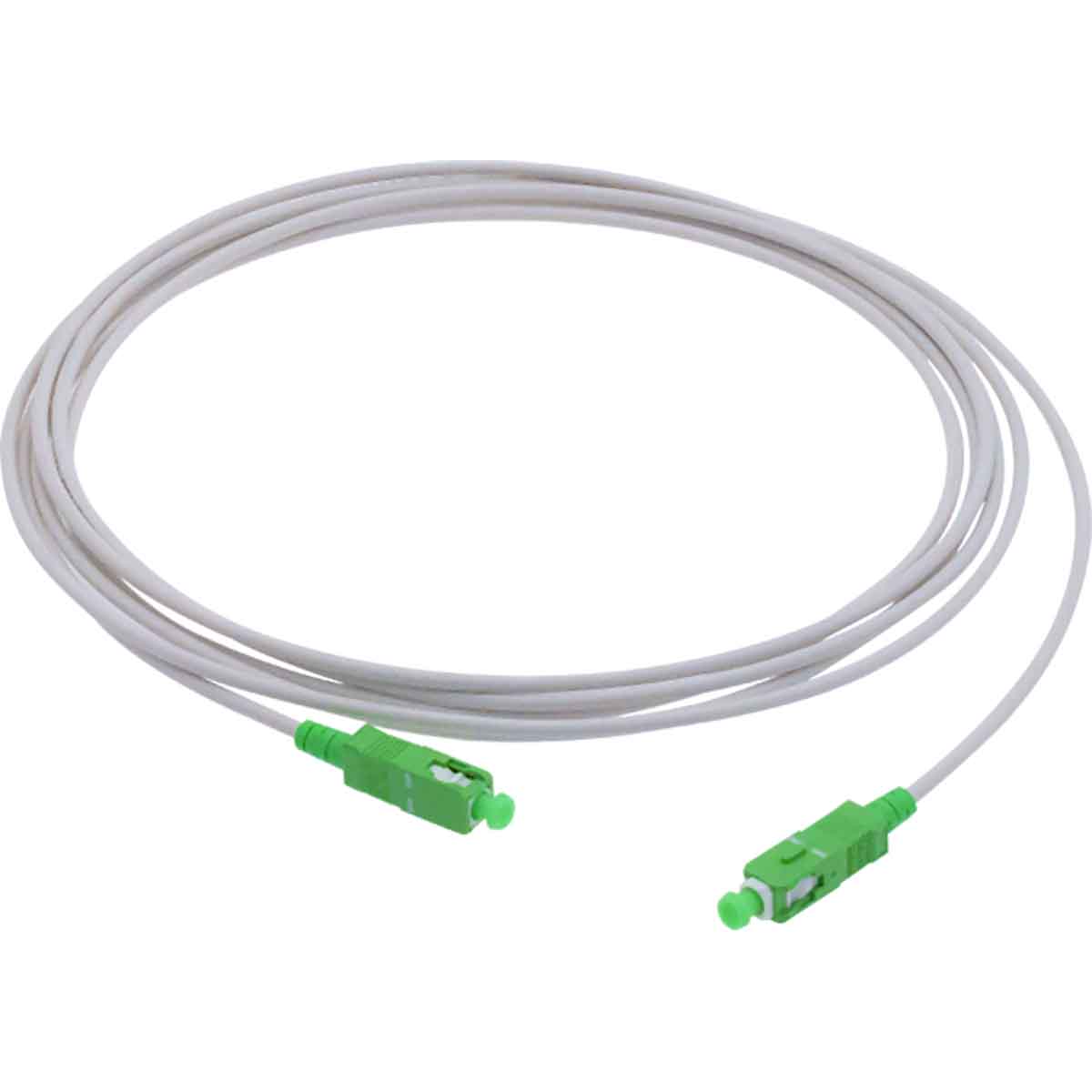

• Simplex Grade B : cordon simplex monomode G657A2 à faible sensibilité aux courbures, pour les raccordements FTTH en NRO et points de mutualisation

Comment choisir un cordon optique ?

Type de fibre : monomode ou multimode ?

• Monomode (OS2, 9/125) : un seul mode de propagation, atténuation très faible, pour les longues distances et les réseaux FTTH. Toujours associé à des sources laser.
• Multimode (OM1 à OM5, 50/125 ou 62,5/125) : plusieurs modes de propagation, distances plus courtes (quelques centaines de mètres), principalement utilisé dans les datacenters et les réseaux LAN internes.

Les fibres monomode et multimode sont incompatibles entre elles : ne jamais connecter un cordon monomode sur un équipement ou un câble multimode.

Connecteur : LC, SC ou ST ?

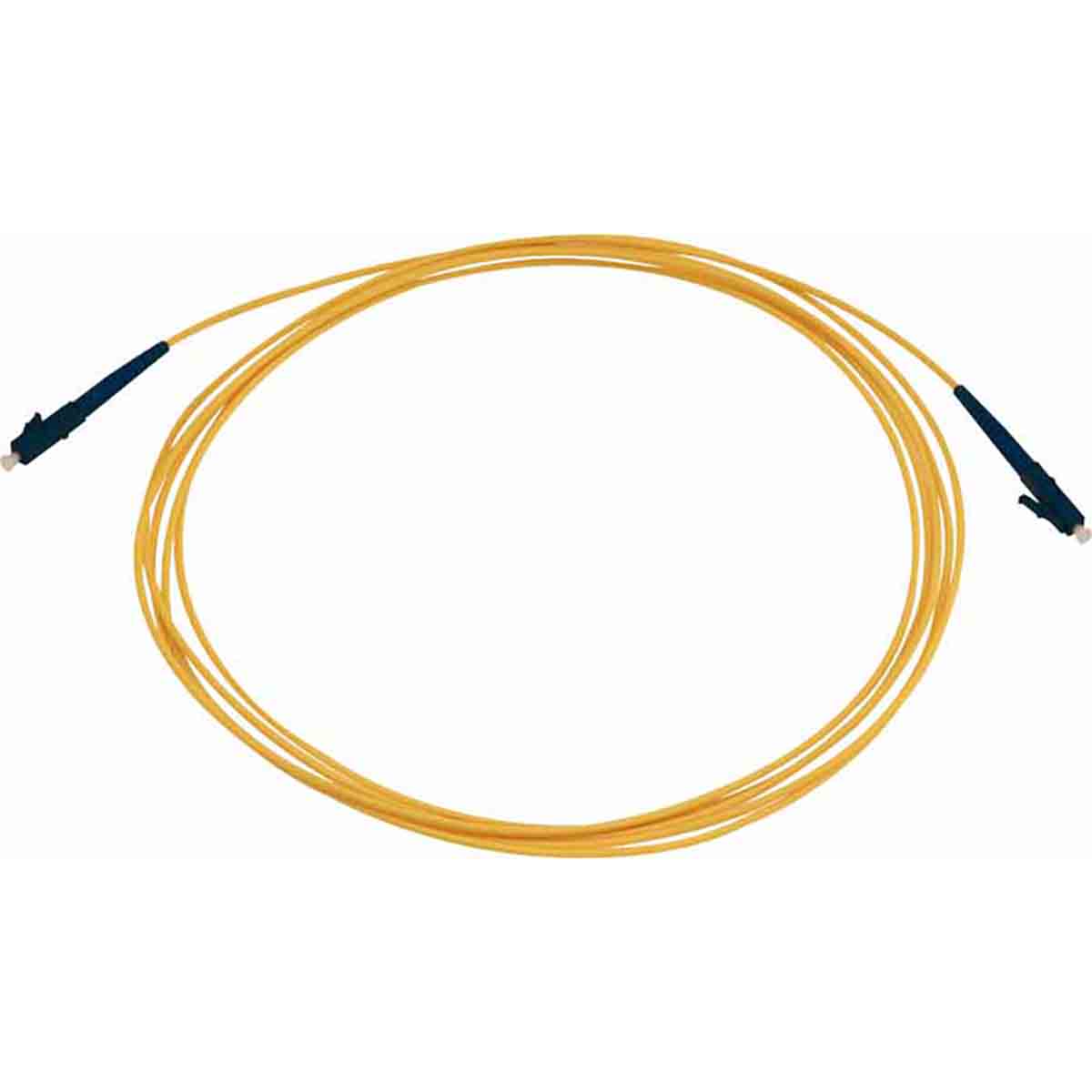

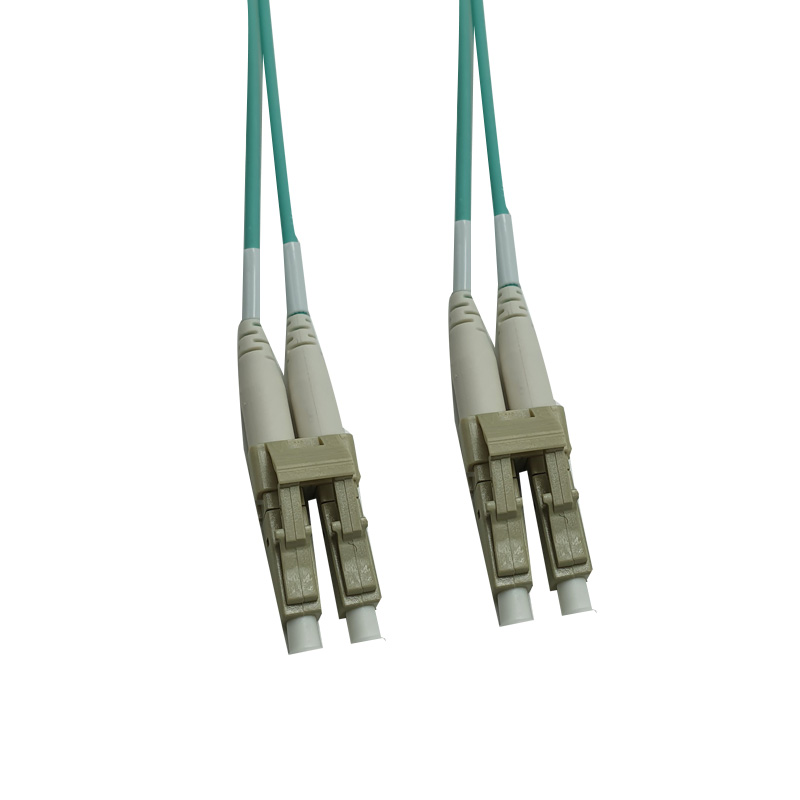

• LC (Lucent Connector) : format compact, verrouillage par clip, dominant dans les applications datacenter et les équipements actifs récents (switches, SFP)
• SC (Subscriber Connector) : format carré, verrouillage push-pull, encore très répandu dans les panneaux de brassage télécom et les réseaux FTTH
• ST (Straight Tip) : connecteur à baïonnette, présent dans les anciens réseaux multimode — principalement pour la maintenance ou l'extension d'installations existantes

Polissage de la férule : UPC ou APC ?

• UPC (Ultra Physical Contact) : biseau légèrement convexe, pertes de retour inférieures à −50 dB, adapté aux applications réseau standard ; connecteur bleu

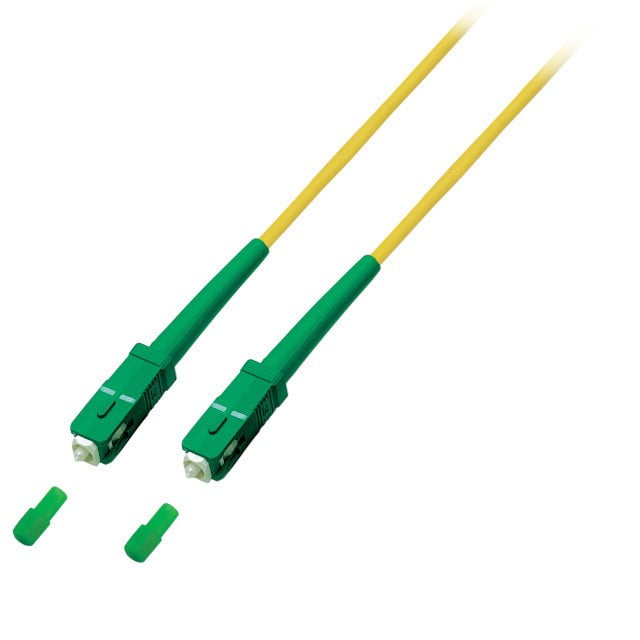

• APC (Angled Physical Contact) : biseau incliné à 8°, pertes de retour inférieures à −60 dB, indispensable pour les réseaux FTTH (PON) où les réflexions perturbent les signaux optiques ; connecteur vert

Un connecteur UPC et un connecteur APC ne doivent pas être connectés ensemble : la différence d'angle endommage les surfaces de contact et dégrade fortement les performances.

Configuration : simplex ou duplex ?

• Simplex : un seul brin de fibre, une seule liaison unidirectionnelle — utilisé dans les connexions FTTH abonné ou avec des transceivers à émission/réception sur une seule fibre (BiDi)

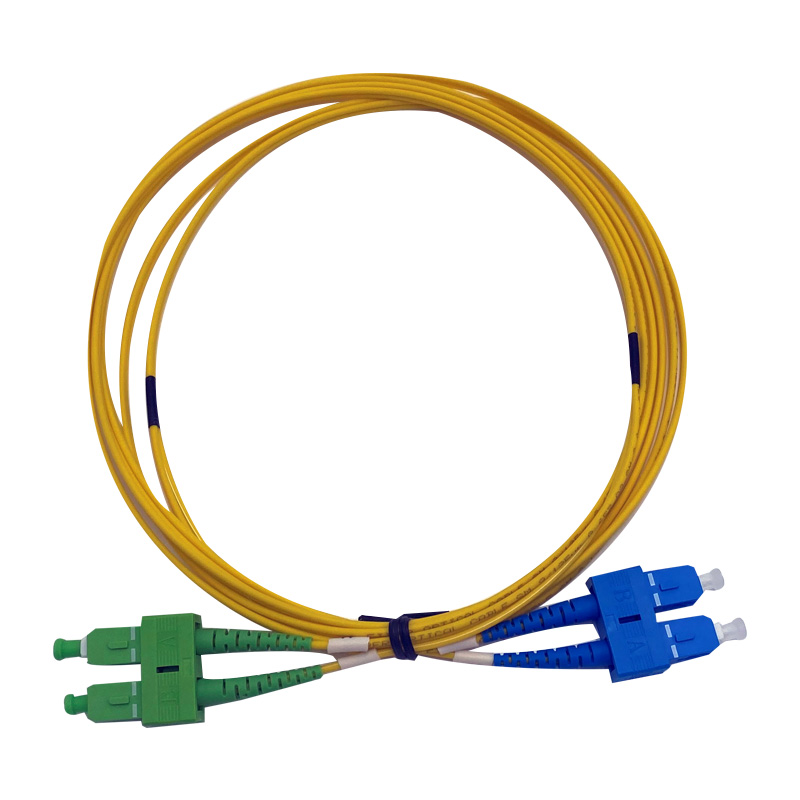

• Duplex : deux brins de fibre côte à côte, pour les liaisons bidirectionnelles standard (deux fibres, émission sur l'une, réception sur l'autre)

Longueur

Les cordons sont disponibles de 0,5 m à 50 m. Pour le brassage en baie, préférer des longueurs adaptées à la distance réelle entre ports afin d'éviter les excédents de câble dans les goulottes. Les manchons courts (short boots) sur les connecteurs LC facilitent le brassage dense.

Gaine

• PVC : standard pour les environnements intérieurs classiques
• LSZH : requis dans les cheminements intérieurs réglementés (salles techniques, bâtiments ERP)

Questions fréquentes

Peut-on connecter une jarretière OM3 sur un réseau OM4 ?

Physiquement oui, les connecteurs sont identiques. En pratique, la liaison sera limitée par les performances de la fibre la moins performante (OM3), ce qui réduit la distance maximale admissible à la puissance optique la plus contraignante.

Quelle jarretière choisir pour un raccordement FTTH en NRO ou PM ?

Les raccordements en NRO et PM utilisent exclusivement des cordons monomode (OS2 ou G657A2 Grade B), connecteurs LC ou SC en version APC, en simplex ou duplex selon l'architecture. La fibre G657A2 est préférable pour les courbures contraintes.

Les jarretières sont-elles livrées avec un rapport de mesure ?

Certains modèles du catalogue sont livrés en sachet individuel avec une fiche de test indiquant les mesures d'atténuation en dB. Vérifier la description du produit concerné.

Qu'est-ce qu'une jarretière Uniboot ?

Une jarretière Uniboot regroupe les deux brins d'une liaison duplex dans une seule gaine et un seul connecteur à double férule. Elle occupe deux fois moins d'espace dans un adaptateur duplex standard et facilite la gestion des câbles dans les baies à forte densité. Elle est disponible avec un outil de basculement de la polarité (latch tool).

Faut-il nettoyer les connecteurs avant chaque insertion ?

Oui. La poussière sur une férule optique est l'une des principales causes de dégradation des performances. Un nettoyage à l'aide d'un stylo nettoyant ou d'une cassette de nettoyage avant chaque insertion est recommandé, surtout dans les environnements poussiéreux ou après stockage prolongé avec le capuchon retiré.
