Connectiques fibre optique : les composants passifs de raccordement

La connectique optique désigne l'ensemble des pièces mécaniques et des fibres pré-terminées qui assurent la jonction entre les câbles de transport, les modules de distribution et les équipements actifs. Leur qualité conditionne directement les pertes d'insertion et de réflexion de la liaison, paramètres critiques pour les réseaux FTTx, LAN optique et infrastructures de datacenter.

Les composants de cette catégorie couvrent aussi bien les installations monomode (OS1, OS2, G.652, G.657) que les installations multimode (OM1 à OM5), en simplex ou duplex, pour pose en baie, en boîtier de distribution ou en panneau keystone.

Les familles de connectiques

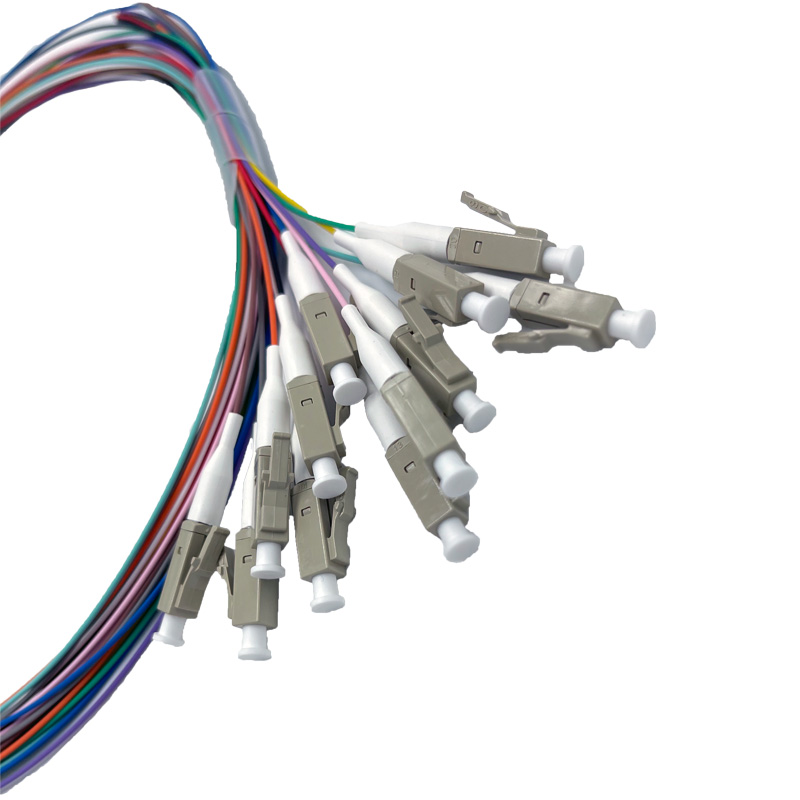

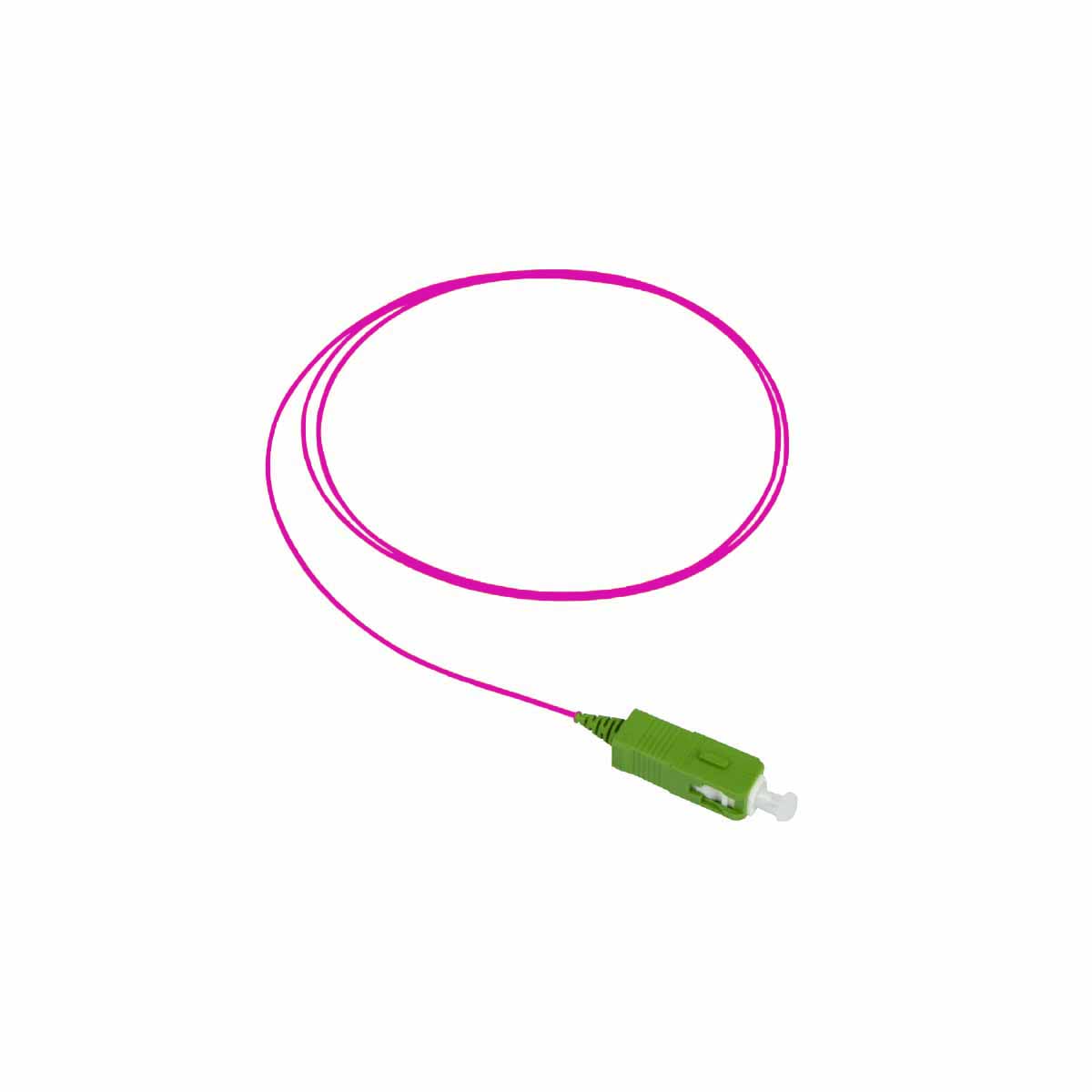

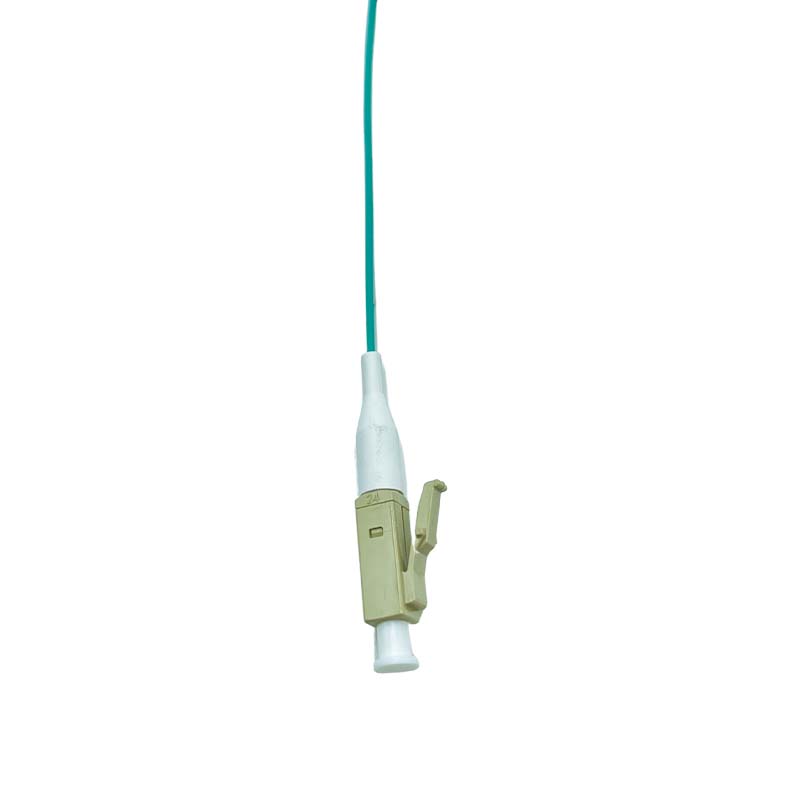

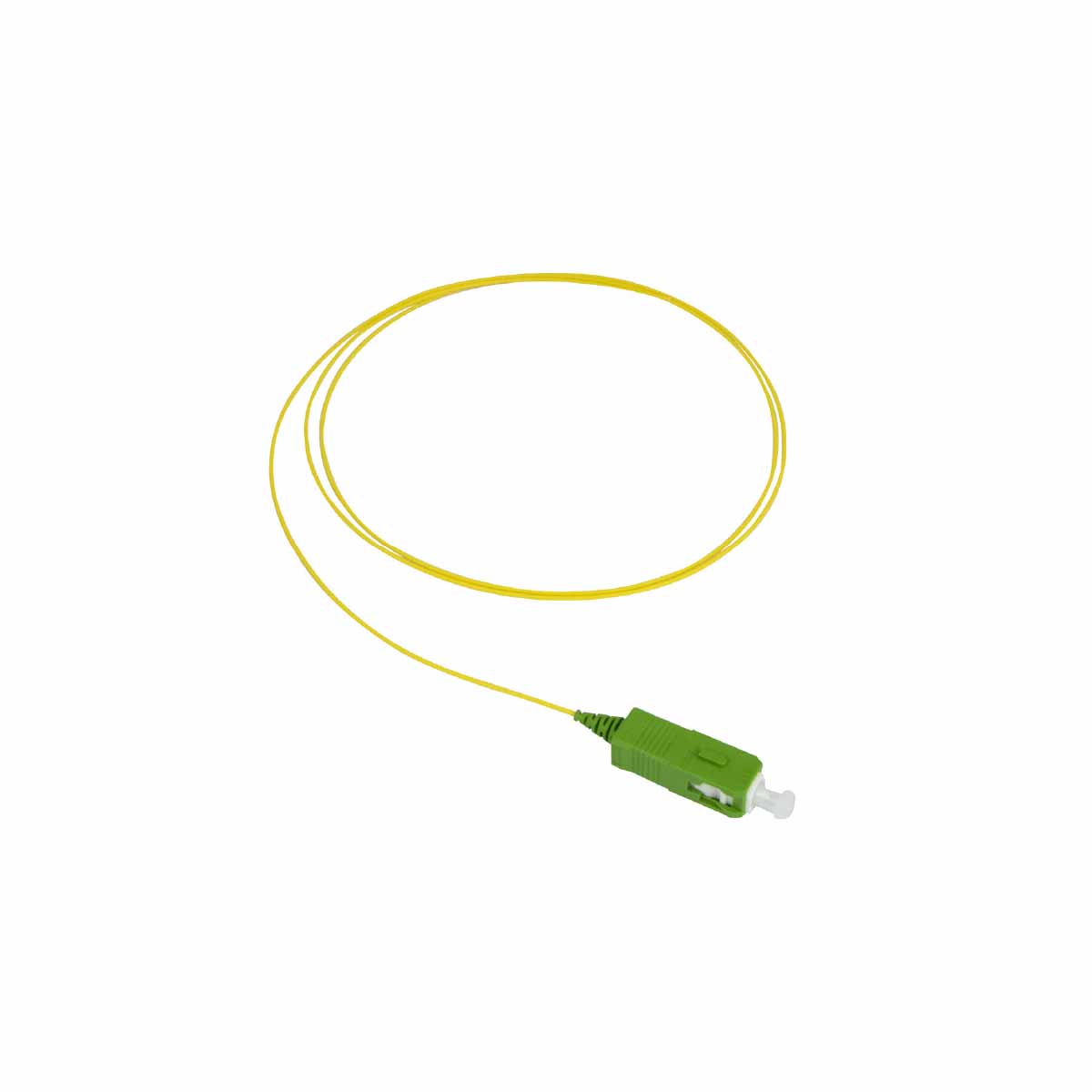

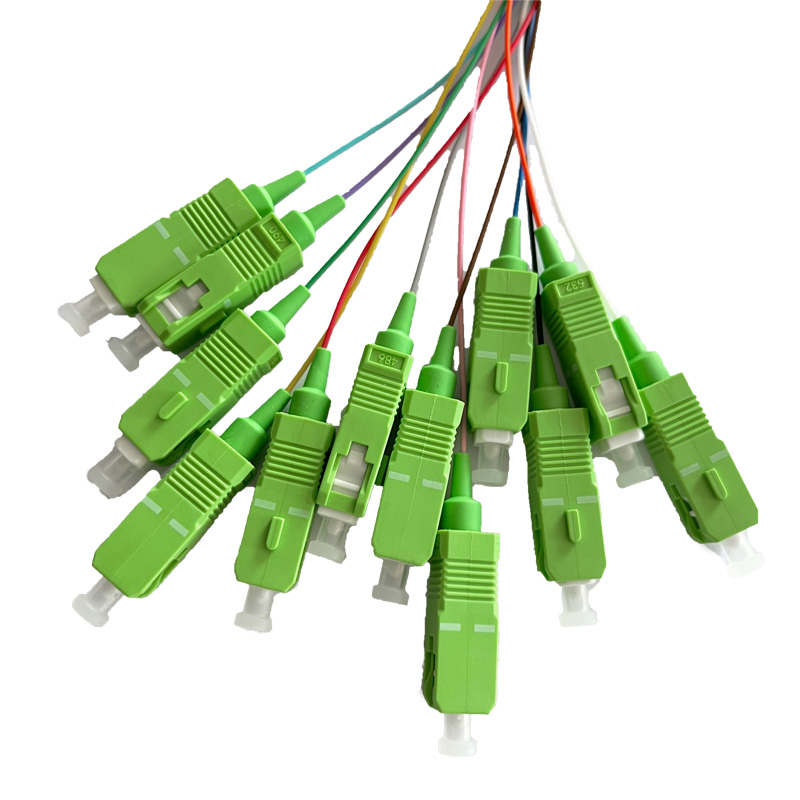

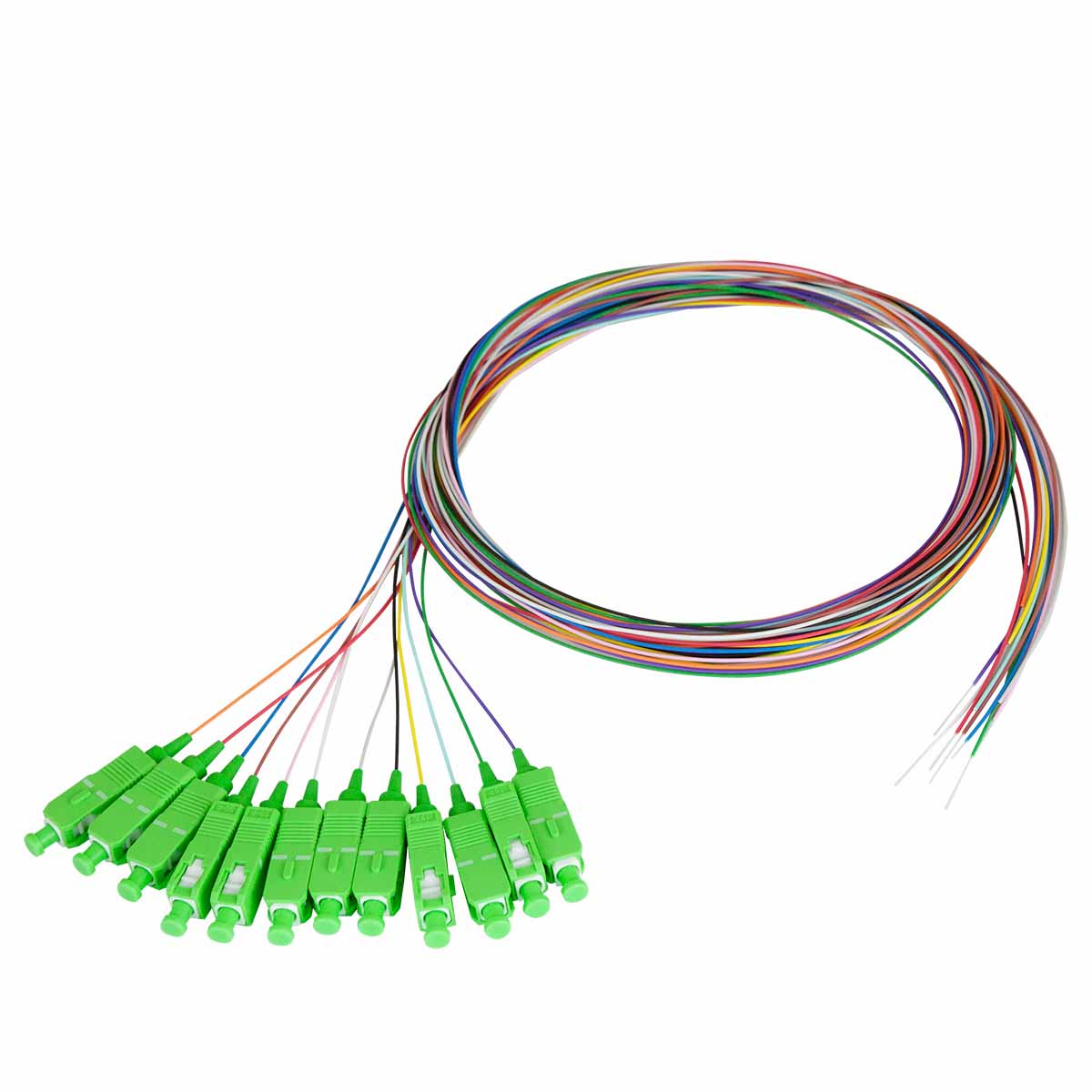

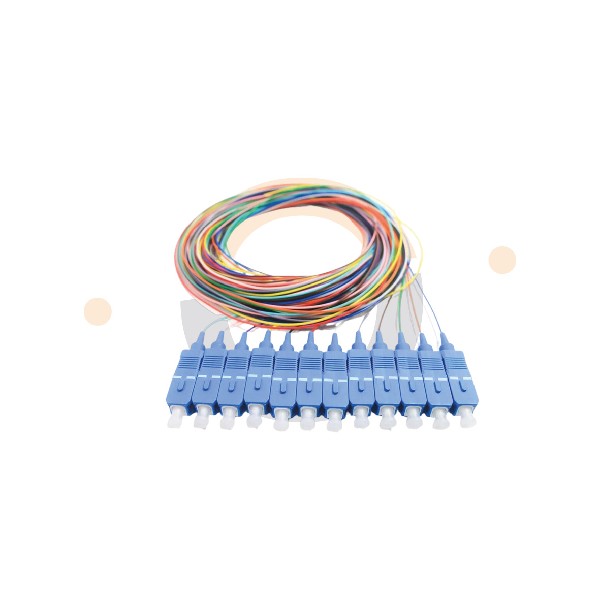

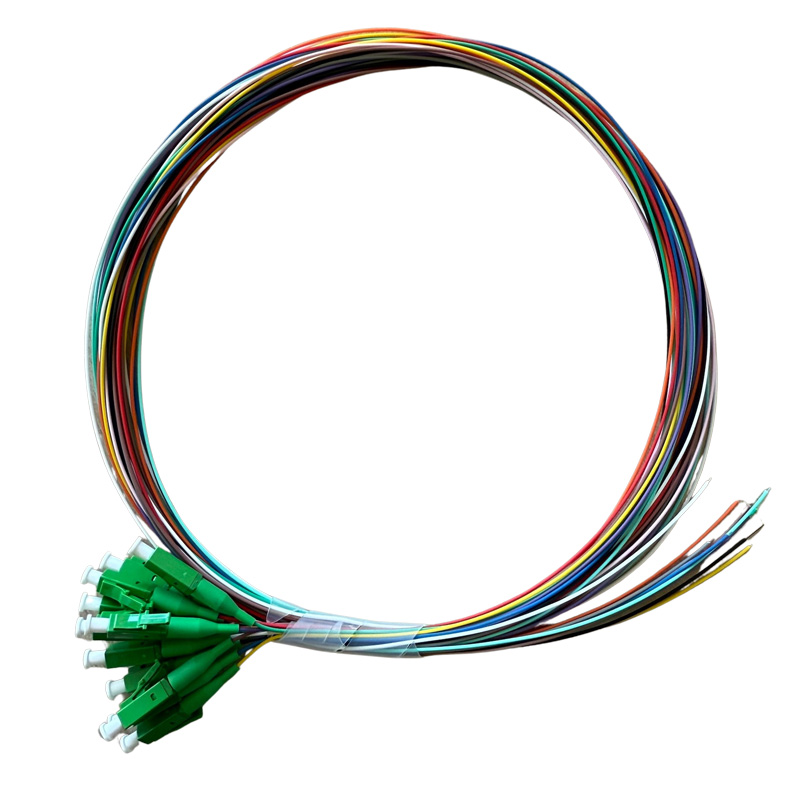

• Pigtails : fibres pré-câblées d'un seul côté, destinées à être raccordées à un câble par épissure à fusion. Disponibles en monomode (OS1, OS2, SC/APC, SC/UPC, LC/UPC, ST, FC) et multimode (OM2, OM3, OM4, OM5), en diamètre 900 µm, en longueurs de 1 m à 2 m, conditionnés à l'unité ou en lot de 12 couleurs

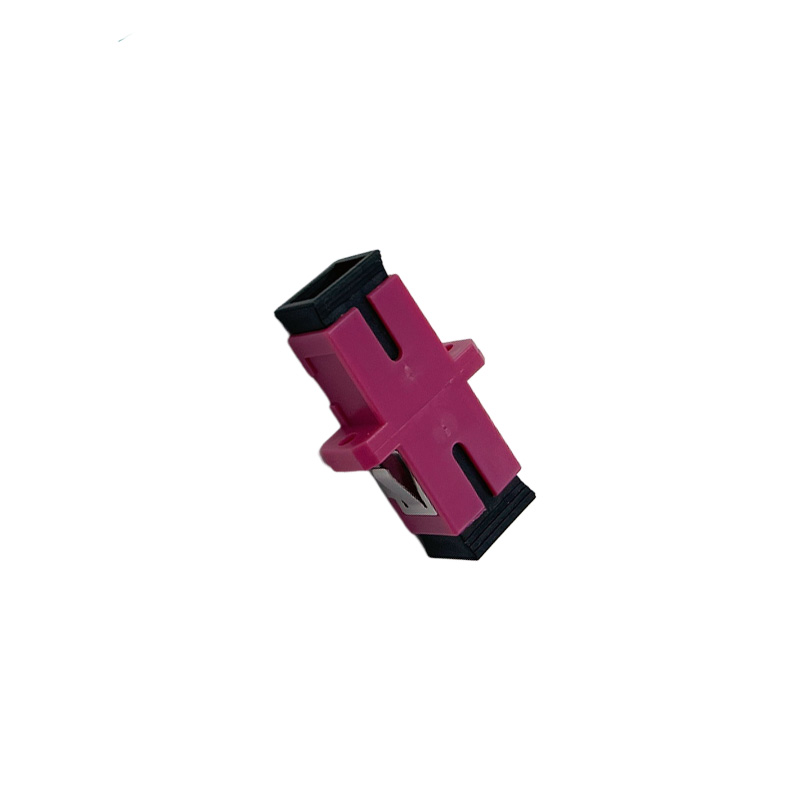

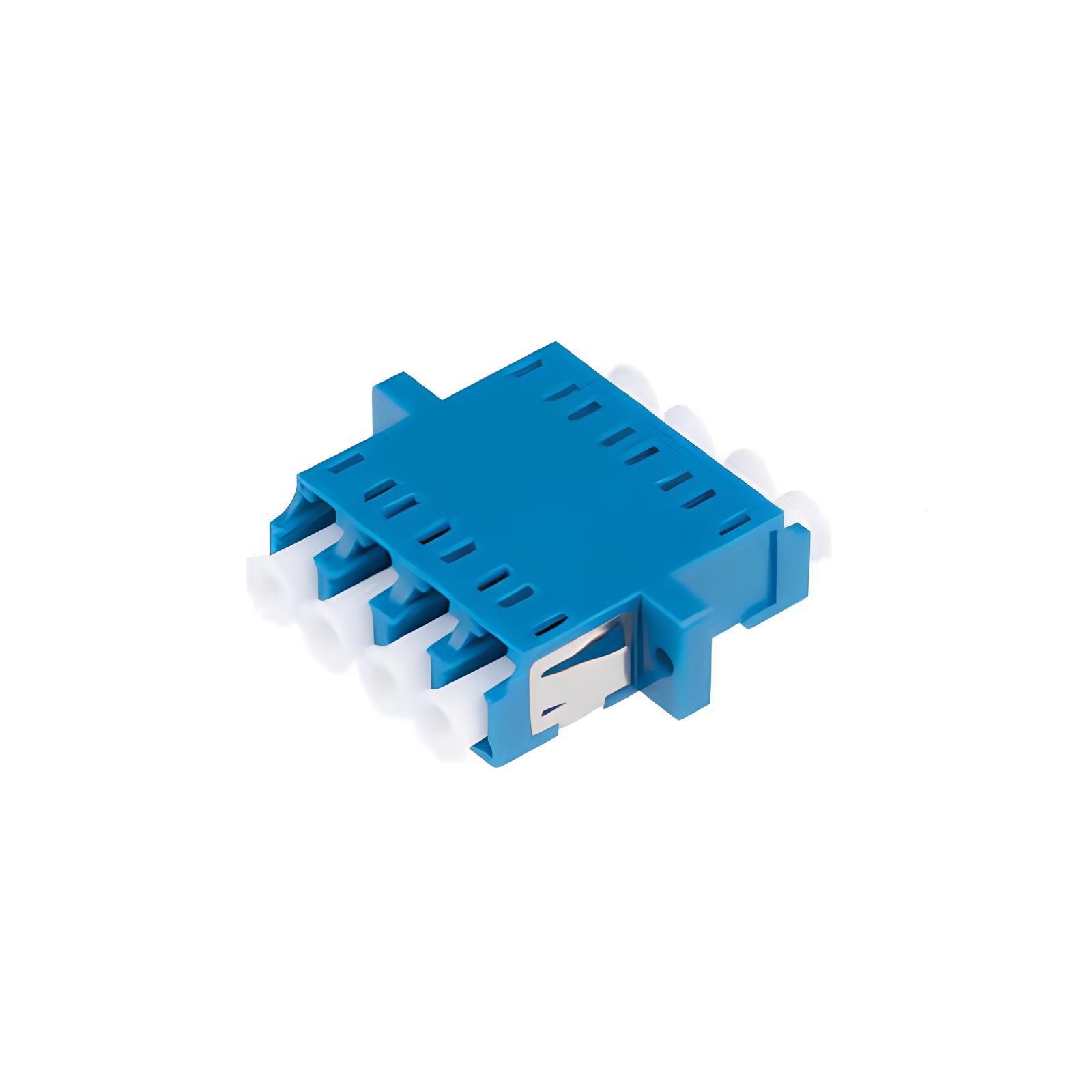

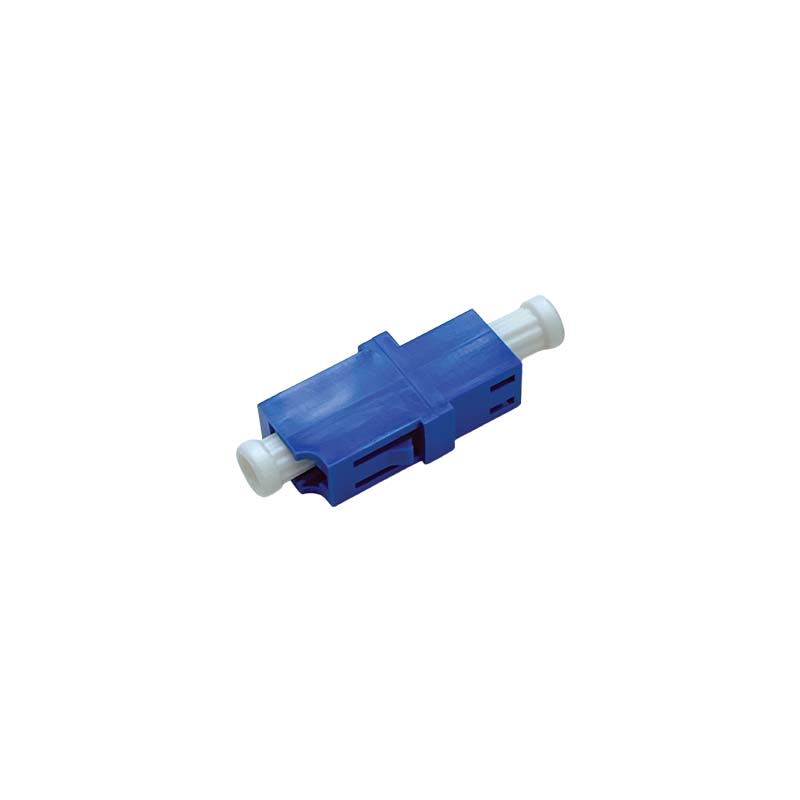

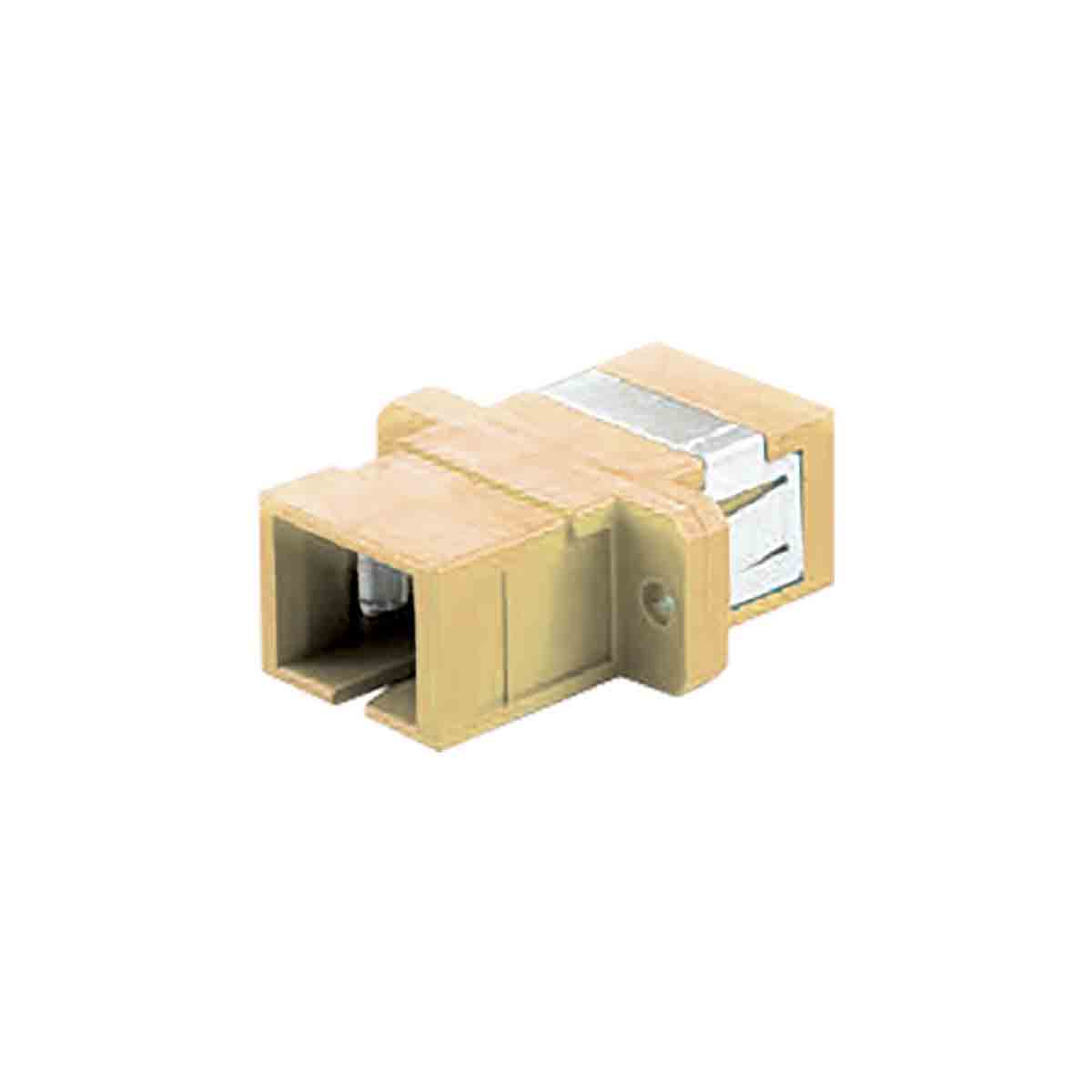

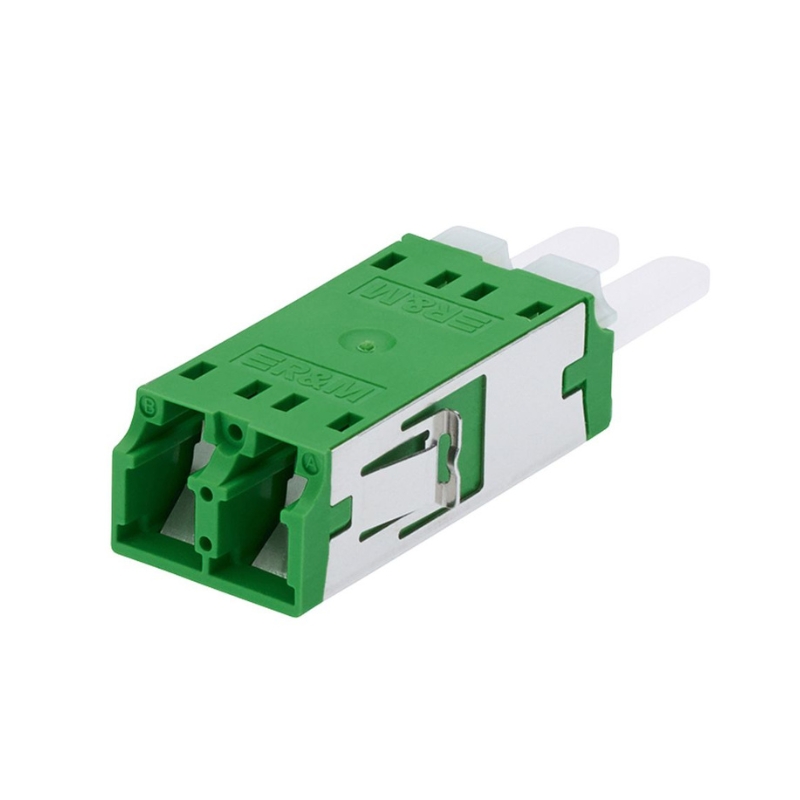

• Traversées optiques : adaptateurs (coupleurs mécaniques) permettant de joindre deux fibres connecteurisées à travers un panneau ou un boîtier. Disponibles en SC, LC, ST, en simplex ou duplex, monomode ou multimode, avec ferrule céramique

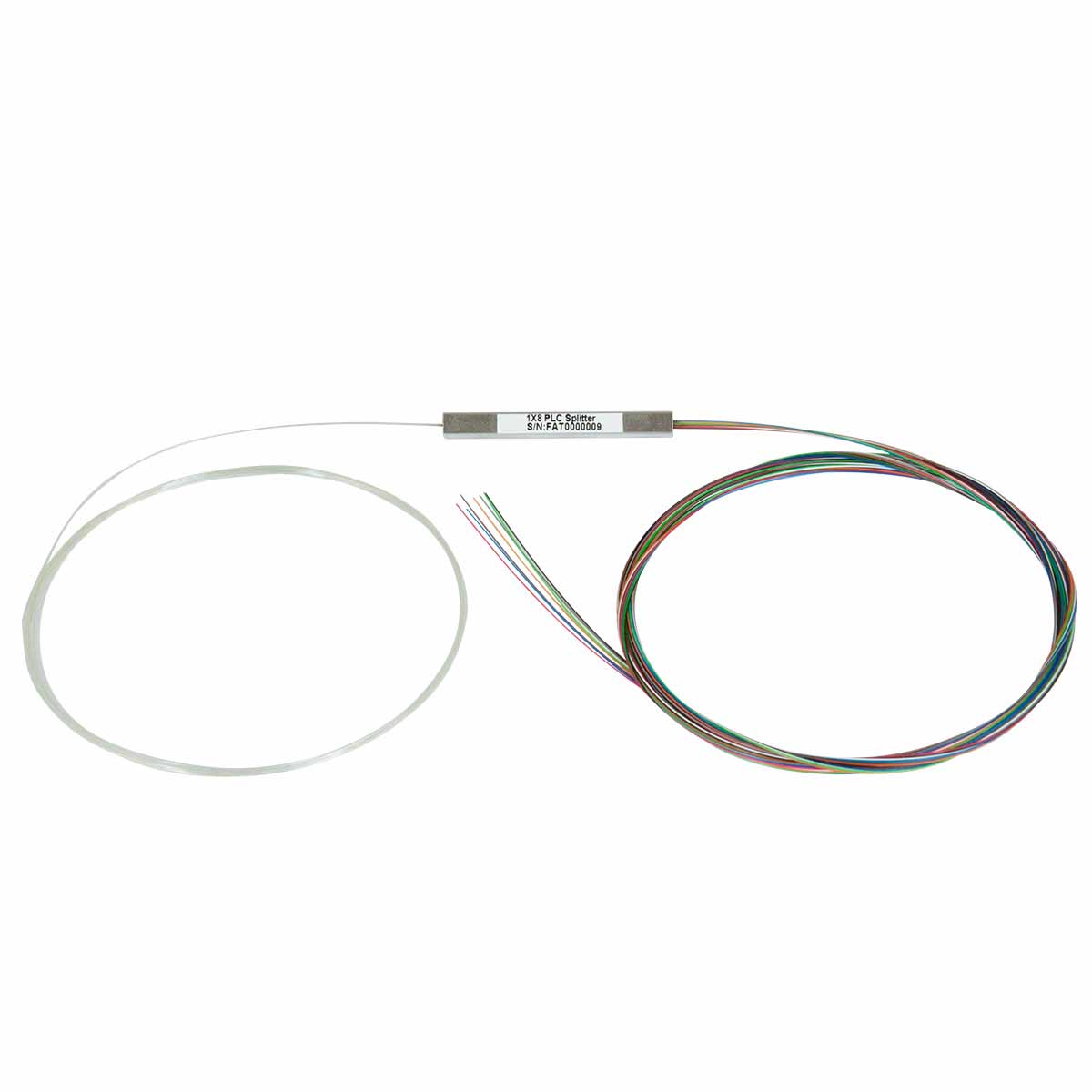

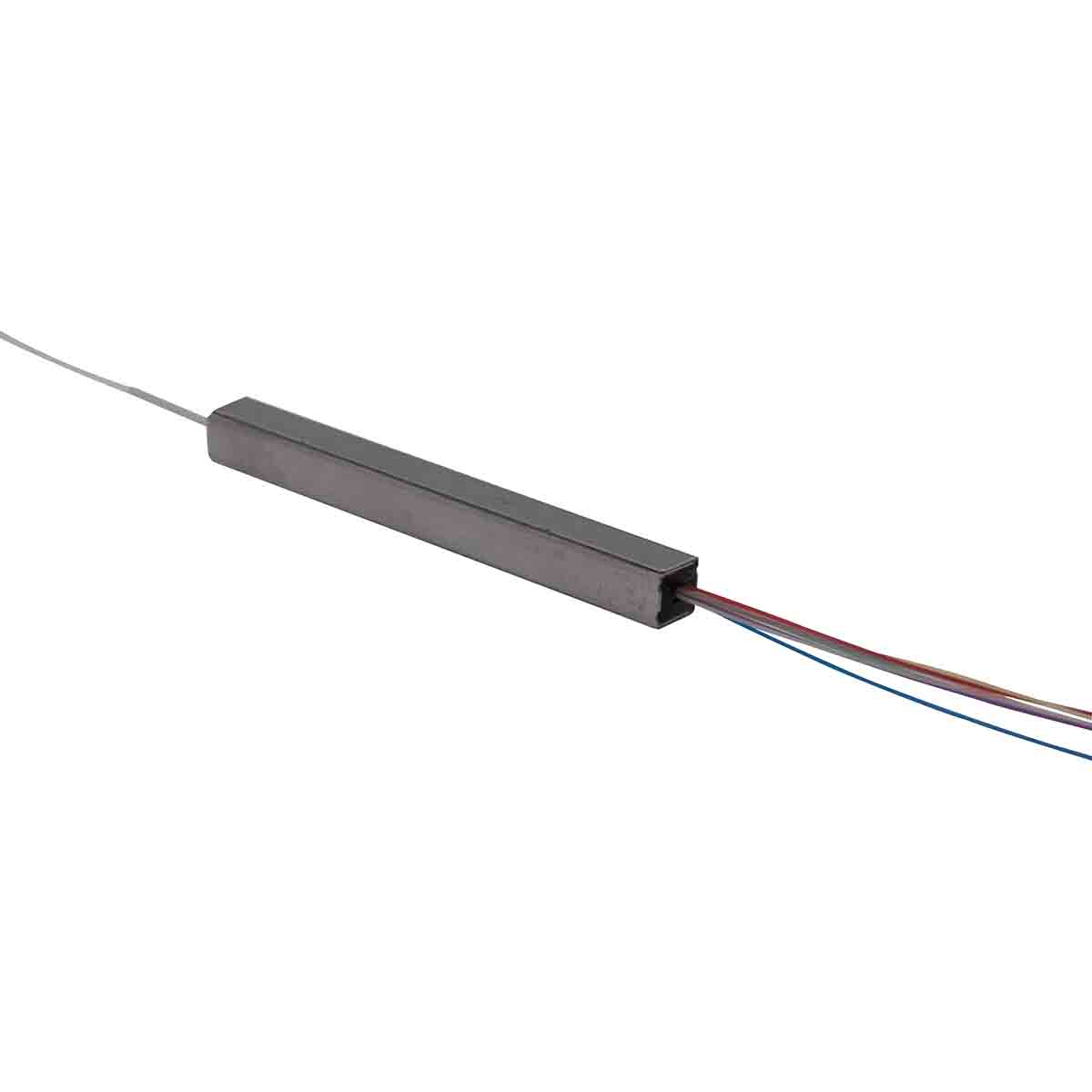

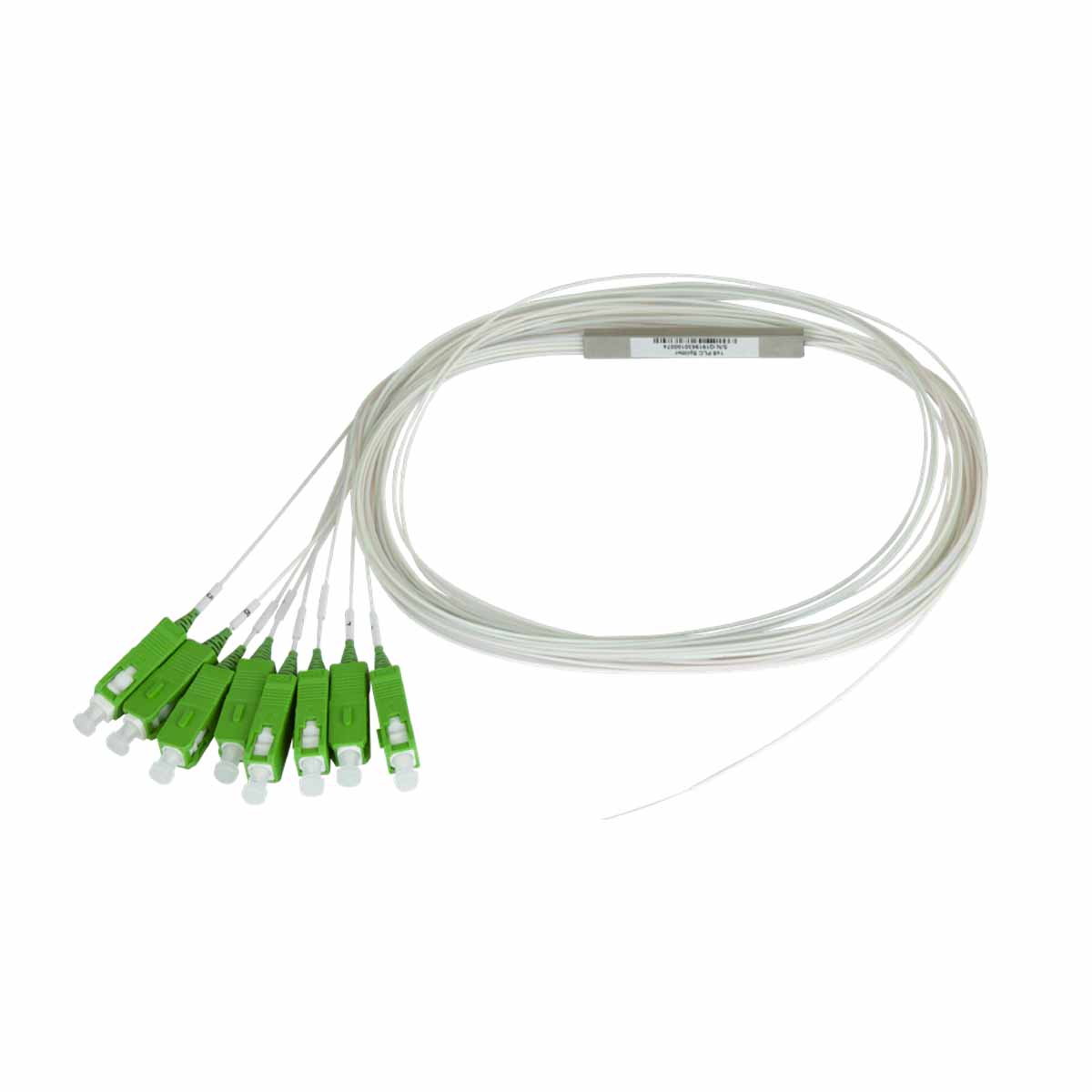

• Coupleurs : composants de division du signal optique. Les coupleurs PLC (Planar Lightwave Circuit) permettent de répartir un signal vers plusieurs abonnés (1x8, 1x16, 1x32) dans les architectures PON/FTTx

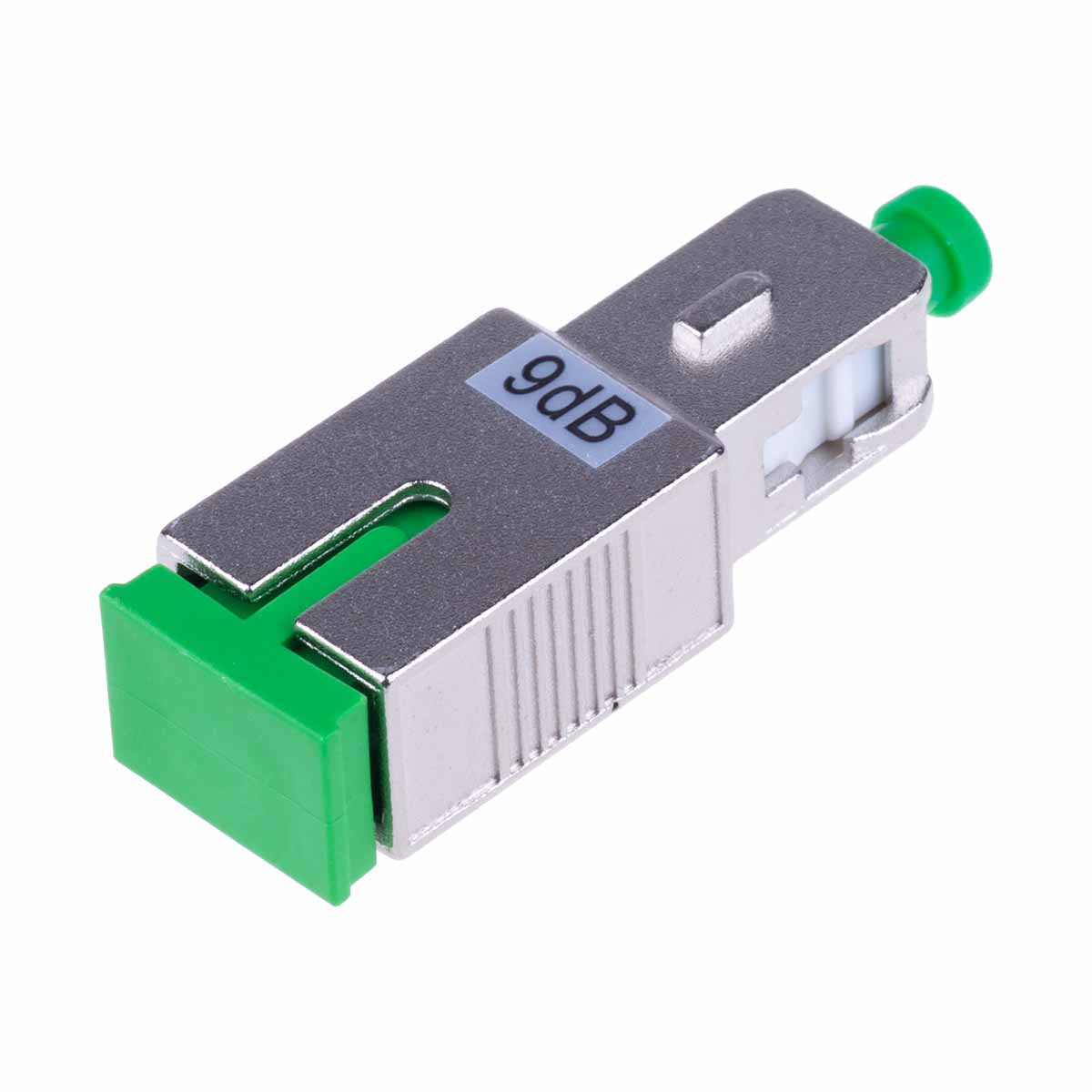

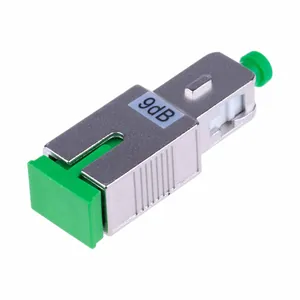

• Atténuateurs : réduisent le niveau de puissance optique d'une valeur fixe (en dB) pour protéger les récepteurs ou ajuster le budget optique d'une liaison. Disponibles en format mâle/femelle pour SC/APC, LC/PC et autres

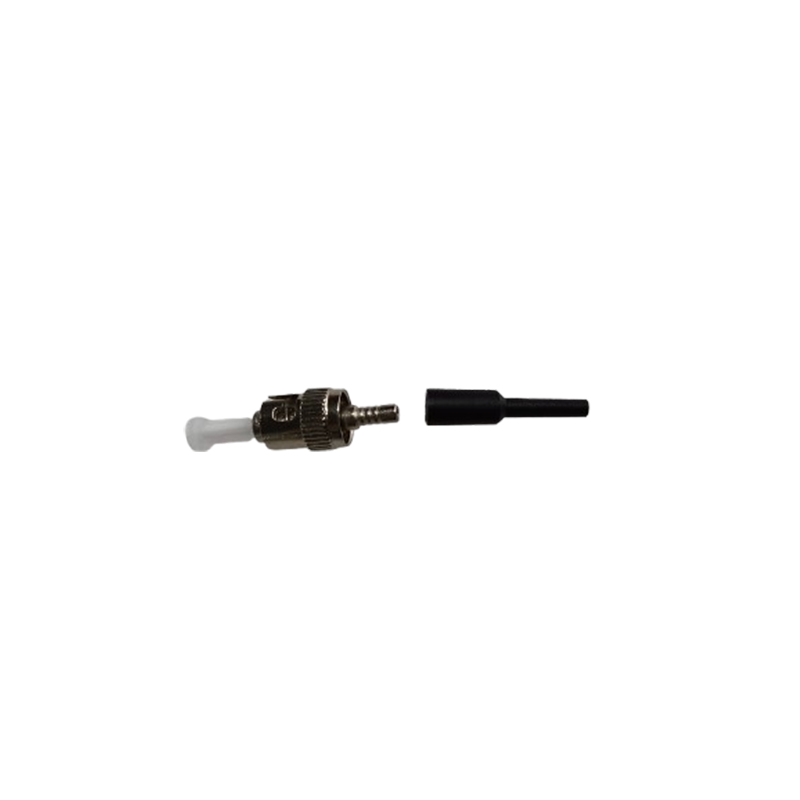

• Connecteurs à encoller : connecteurs SC, LC, FC ou ST à assembler sur câble en atelier ou sur site avec colle thermodurcissable, pour terminaisons personnalisées

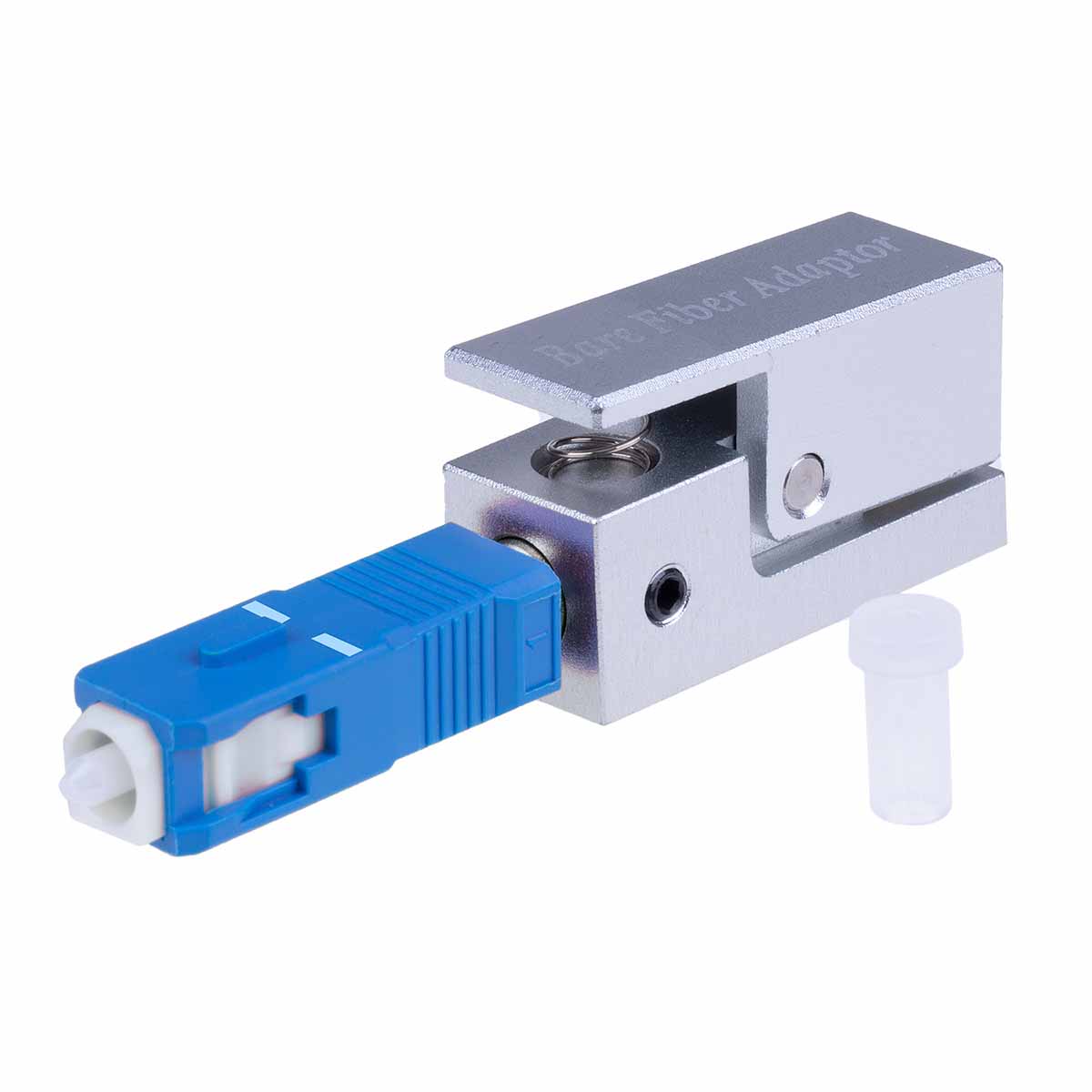

• Connecteurs terrain : connecteurs à montage rapide sans épissure ni colle, utilisés pour les interventions sur site ou dans des conditions d'accès difficile

Comment choisir sa connectique fibre ?

• Type de fibre : monomode (OS1/OS2, 9/125 µm) pour les longues distances et les réseaux opérateurs ; multimode (OM3, OM4 à 50/125 µm) pour les liaisons courtes en datacenter ou LAN
• Type de connecteur : SC pour les installations FTTx et les panneaux de brassage ; LC pour les équipements actifs et les hautes densités ; ST pour les installations legacy ; FC pour les instruments de mesure
• Polissage : UPC (retour de réflexion modéré) pour les réseaux de données ; APC (polissage angulé à 8°, pertes de réflexion plus faibles) pour les réseaux PON, CATV et les liaisons longue distance monomode
• Mode de transmission : OS2 pour les réseaux monomode extérieurs longue distance ; OM3/OM4 pour les courtes liaisons multimode en datacenter ; G.657A2 pour les fibres à faible rayon de courbure dans les installations FTTH
• Diamètre de gaine : 900 µm pour les pigtails destinés à l'intérieur d'un boîtier ou d'un panneau ; gaine plus robuste pour les passages en chemin de câbles
• Pertes d'insertion : à vérifier selon le budget optique de la liaison ; une perte typique de 0,3 dB ou moins est attendue sur un connecteur soigné

Questions fréquentes

Quelle est la différence entre SC/UPC et SC/APC ?

UPC (Ultra Physical Contact) et APC (Angled Physical Contact) désignent deux types de polissage de la ferrule. L'APC présente un angle de 8° qui réduit les réflexions parasites et est généralement imposé dans les réseaux PON et CATV monomode. Les deux types ne sont pas mécaniquement compatibles entre eux : un adaptateur SC/APC ne peut pas recevoir un connecteur SC/UPC.

Peut-on utiliser un pigtail OM3 sur un réseau OM4 ?

Techniquement oui, mais les performances seront limitées aux spécifications OM3, moins élevées que celles de l'OM4. Dans une installation neuve, mieux vaut homogénéiser la catégorie de fibre sur l'ensemble de la liaison.

À quoi sert un coupleur PLC dans un réseau FTTH ?

Le coupleur PLC (Planar Lightwave Circuit) divise le signal optique issu d'un OLT (équipement actif central) vers plusieurs fibres abonnés. Dans une architecture PON, un coupleur 1x32 permet ainsi de desservir jusqu'à 32 abonnés à partir d'un seul port actif, ce qui optimise le coût de déploiement.

Quelle est la différence entre un connecteur à encoller et un connecteur terrain ?

Le connecteur à encoller requiert un kit de colle thermodurcissable et un polisseur, ce qui garantit une qualité de perte d'insertion proche d'un pigtail d'atelier. Le connecteur terrain permet un montage rapide sans outillage spécifique, utile pour les interventions in situ, mais les performances peuvent varier selon le soin apporté au montage.

Comment est mesurée la qualité d'un raccord optique ?

La perte d'insertion (en dB) et la réflectance (en dB, valeur négative) sont les deux paramètres clés. Ils se mesurent à l'aide d'un réflectomètre (OTDR) ou d'un kit source/mesure. Une perte d'insertion inférieure à 0,3 dB par connecteur est couramment attendue en installation soignée.

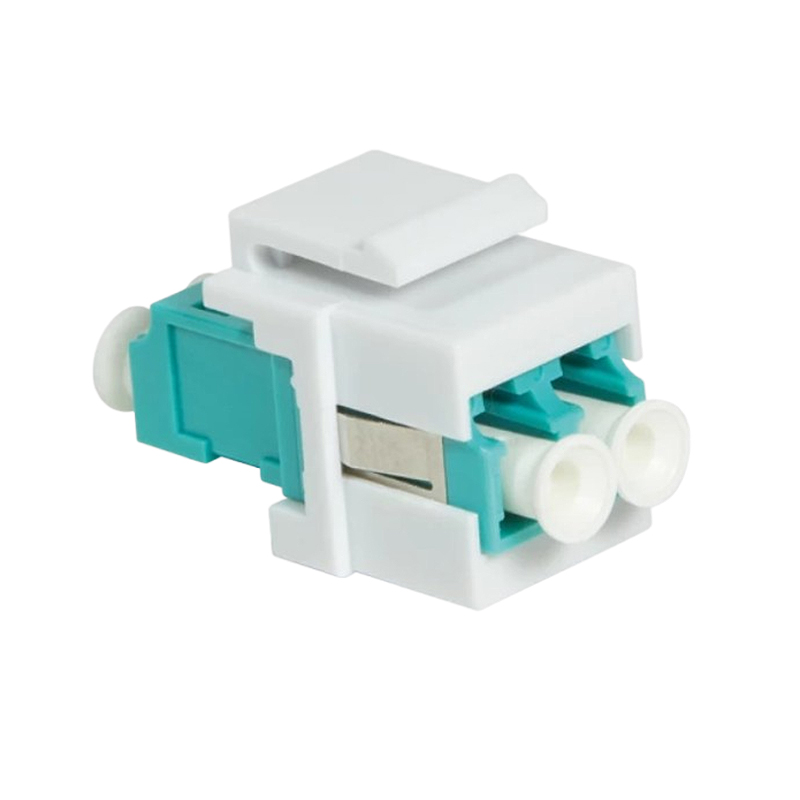

Qu'est-ce qu'une traversée optique compatible panneau keystone ?

Il s'agit d'un adaptateur (coupleur mécanique) au format keystone, permettant son intégration dans des panneaux de brassage ou des prises murales à empreinte universelle. Cette solution facilite la constitution de panneaux mixtes cuivre/optique et simplifie les évolutions de câblage.
