Tiroirs optiques : organisation et brassage de la fibre en baie 19"

Le tiroir optique est le composant central d'un point de brassage fibre optique en armoire réseau. Installé en 1U sur montant 19", il reçoit les câbles entrants via un presse-étoupe, assure le lovage des fibres dans des cassettes dédiées, et expose en face avant les traversées ou adaptateurs permettant le brassage par jarretières. Les modèles pré-équipés réduisent le temps de mise en œuvre : traversées, pigtails et cassettes de lovage sont déjà en place à la livraison.

La profondeur standard des tiroirs du catalogue tourne autour de 225 mm pour une largeur 19", ce qui les rend compatibles avec la majorité des baies réseau à partir de 300 mm de profondeur utile.

Les familles de tiroirs optiques

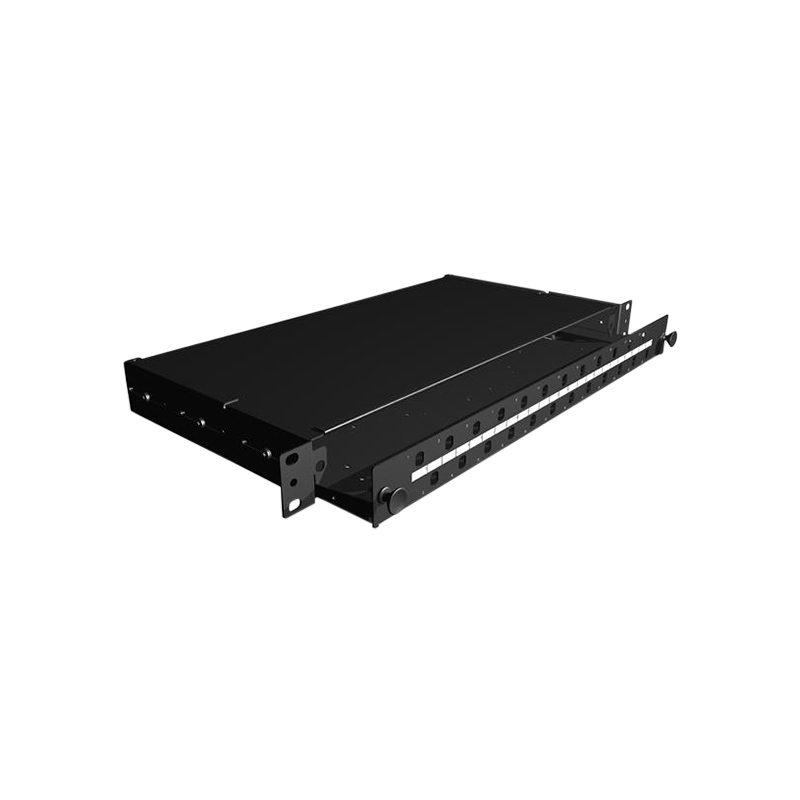

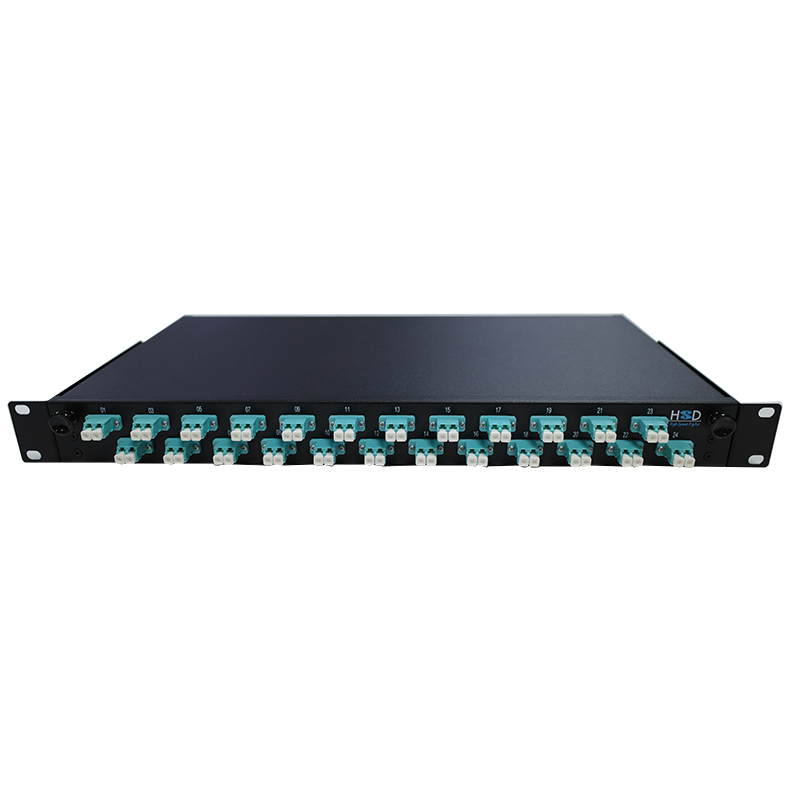

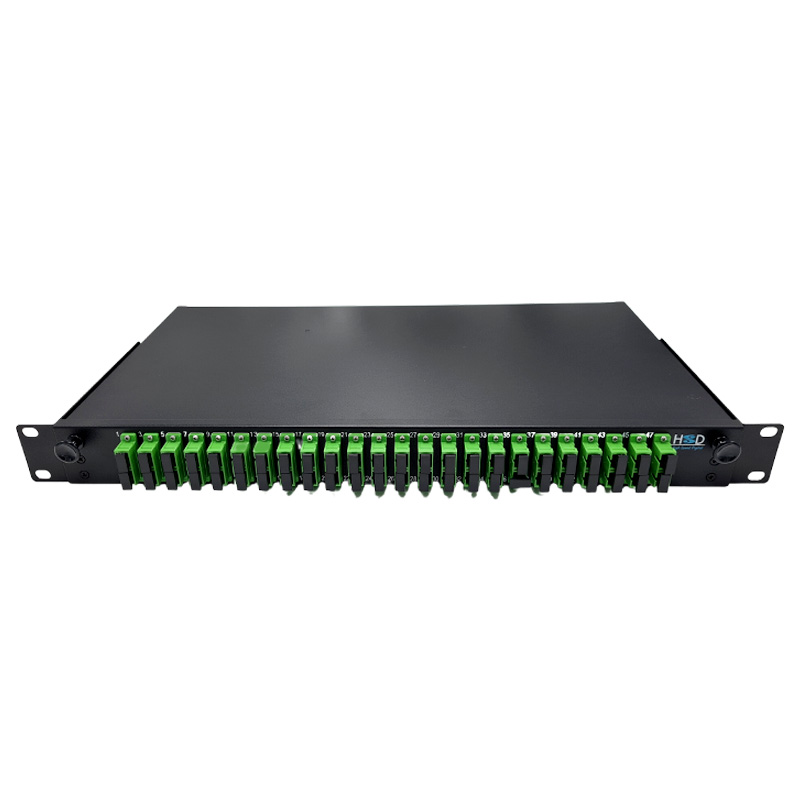

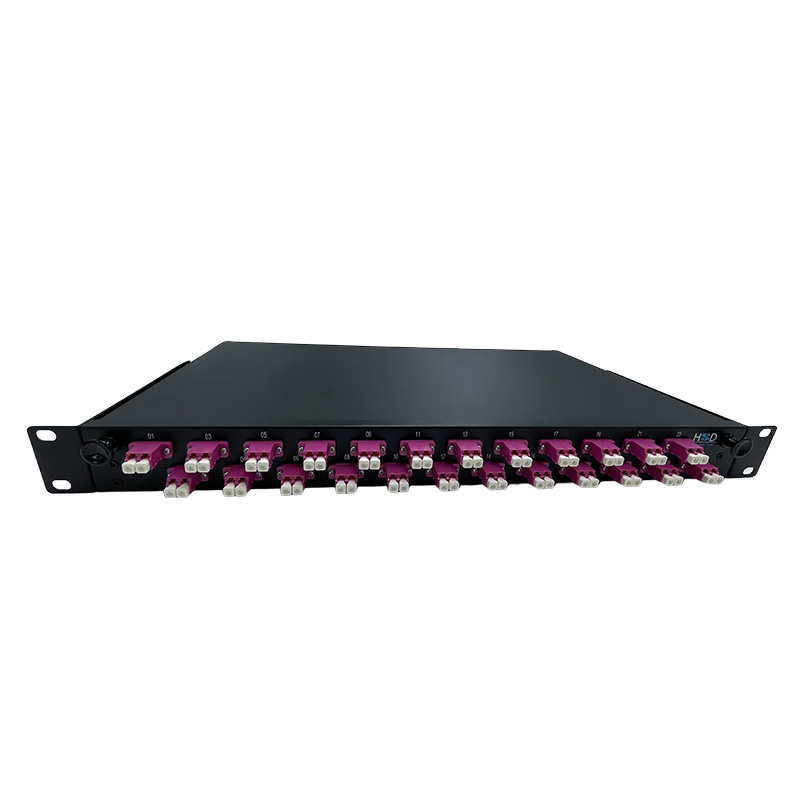

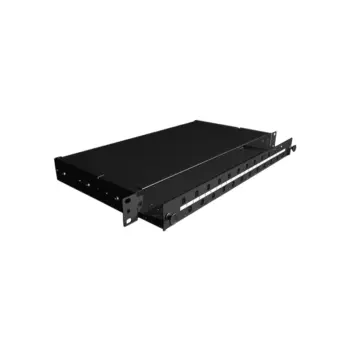

• Coulissants avec traversées : tiroirs équipés d'adaptateurs en face avant, à raccorder avec des pigtails et jarretières. Conviennent aux brassages fréquents.

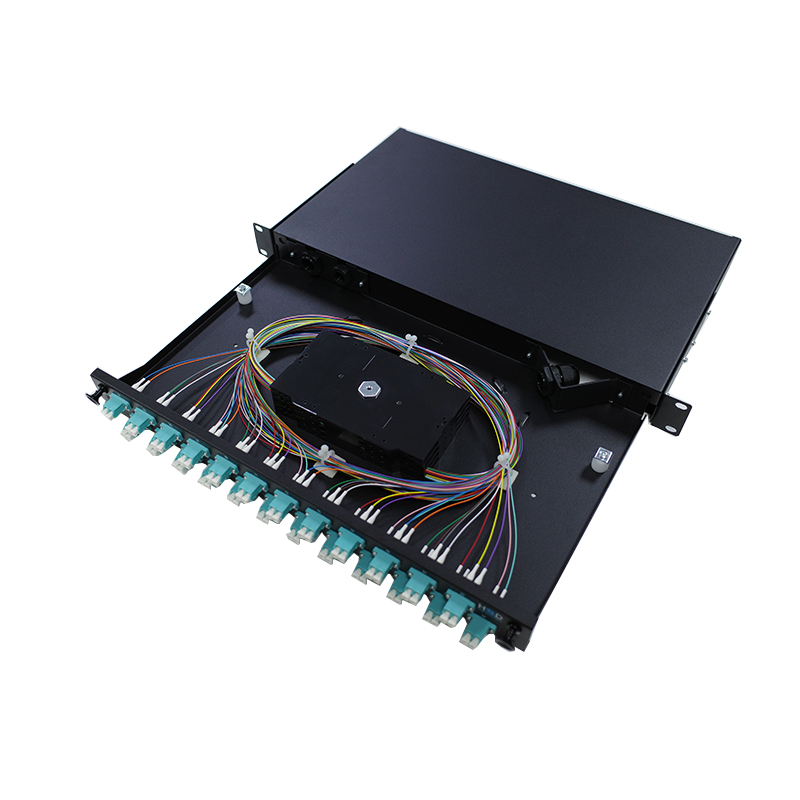

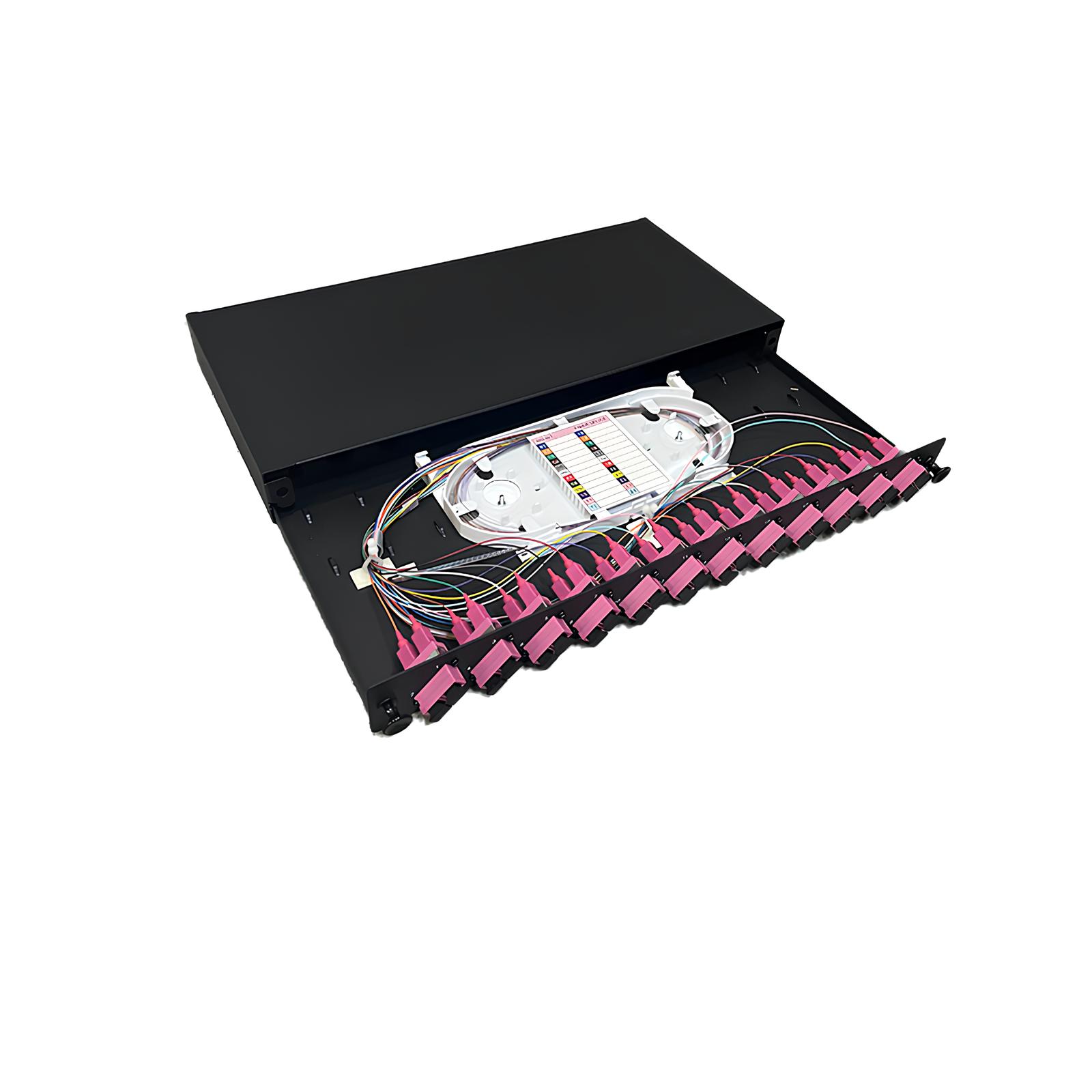

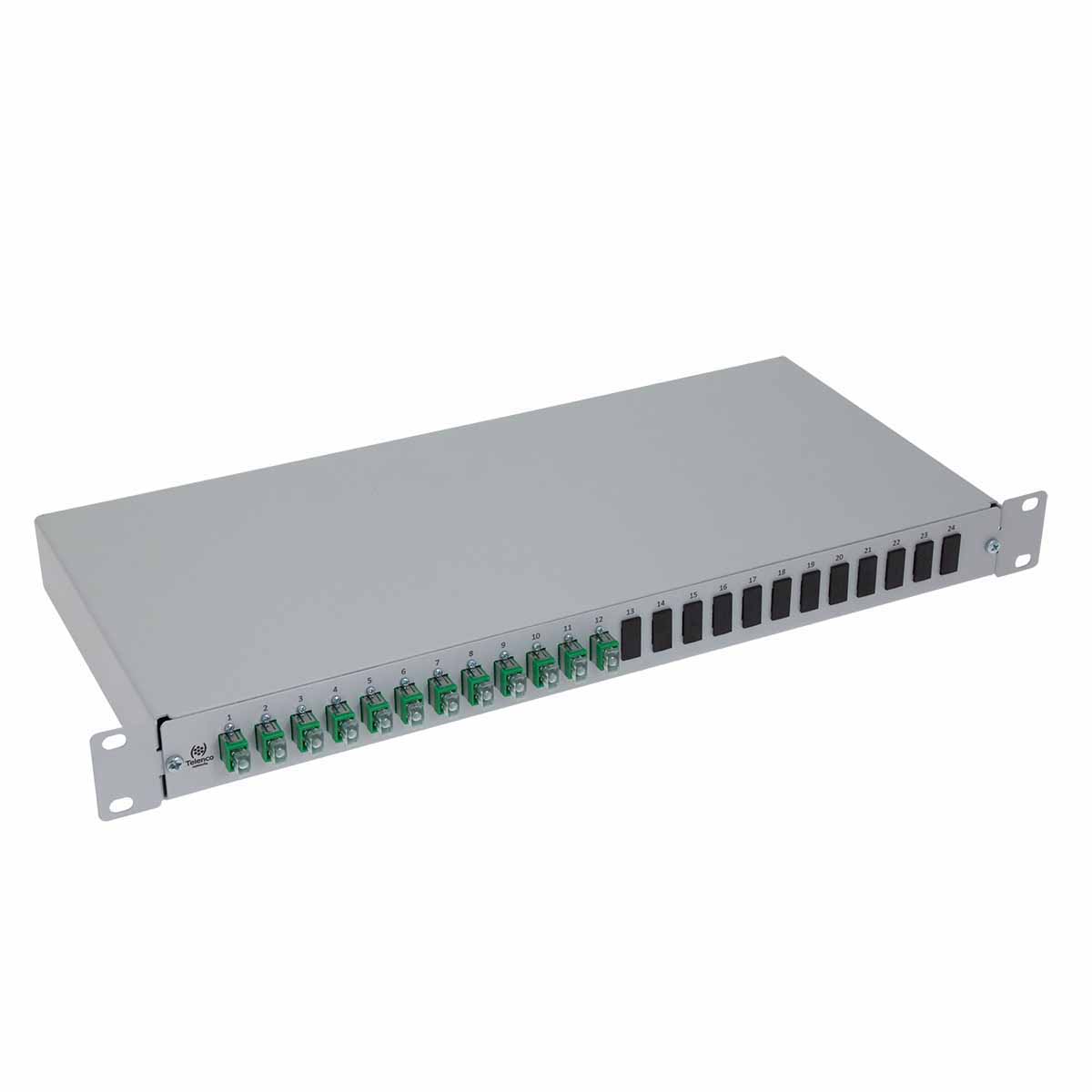

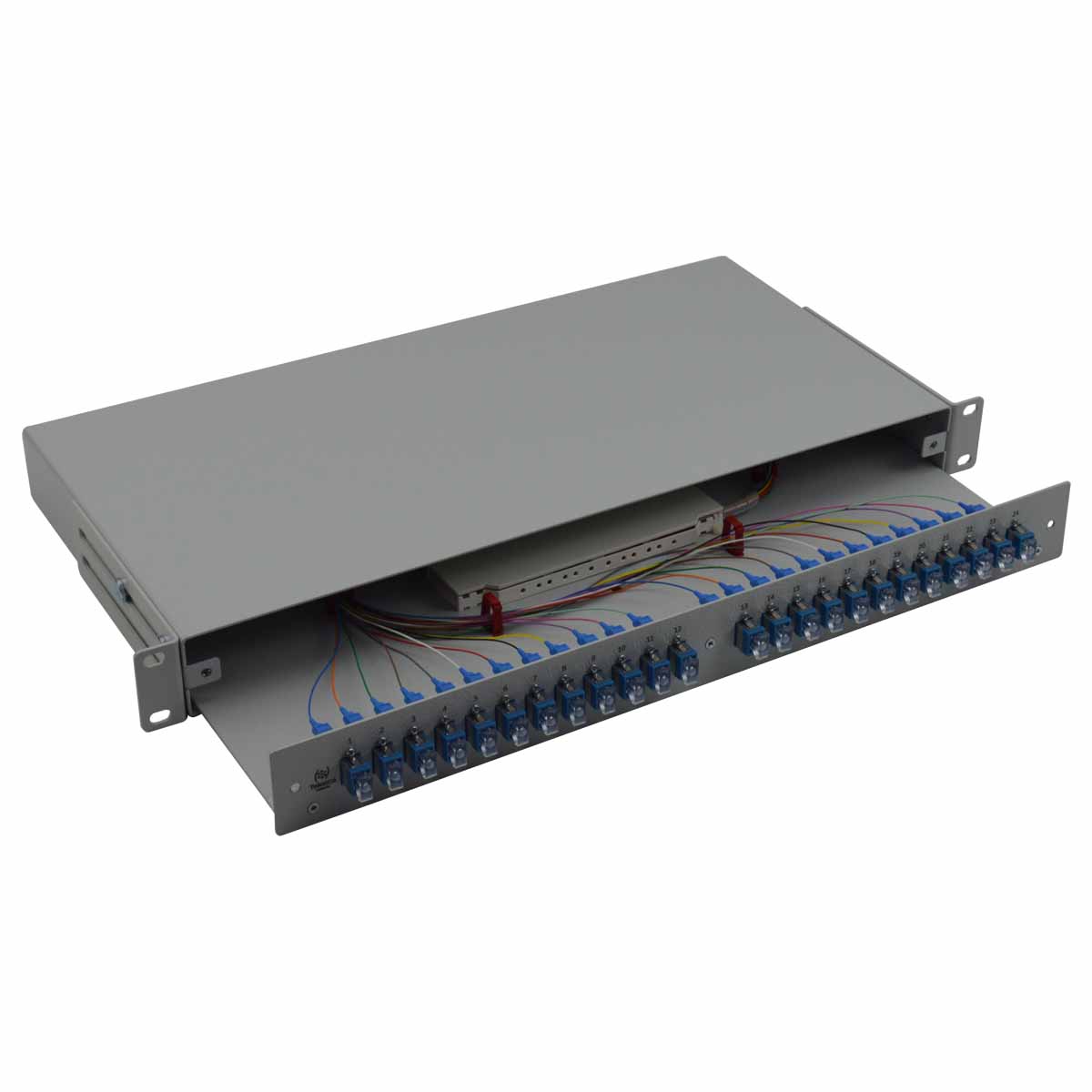

• Coulissants complets avec pigtails : livrés avec traversées, pigtails pré-soudés et cassettes de lovage. Mise en service immédiate après passage des câbles.

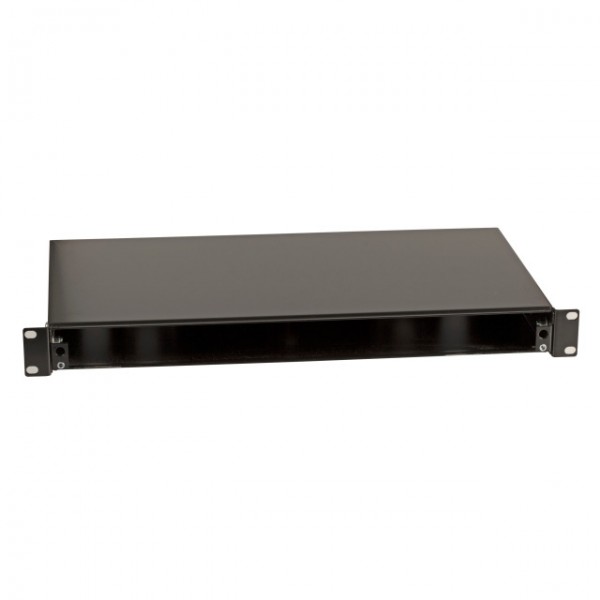

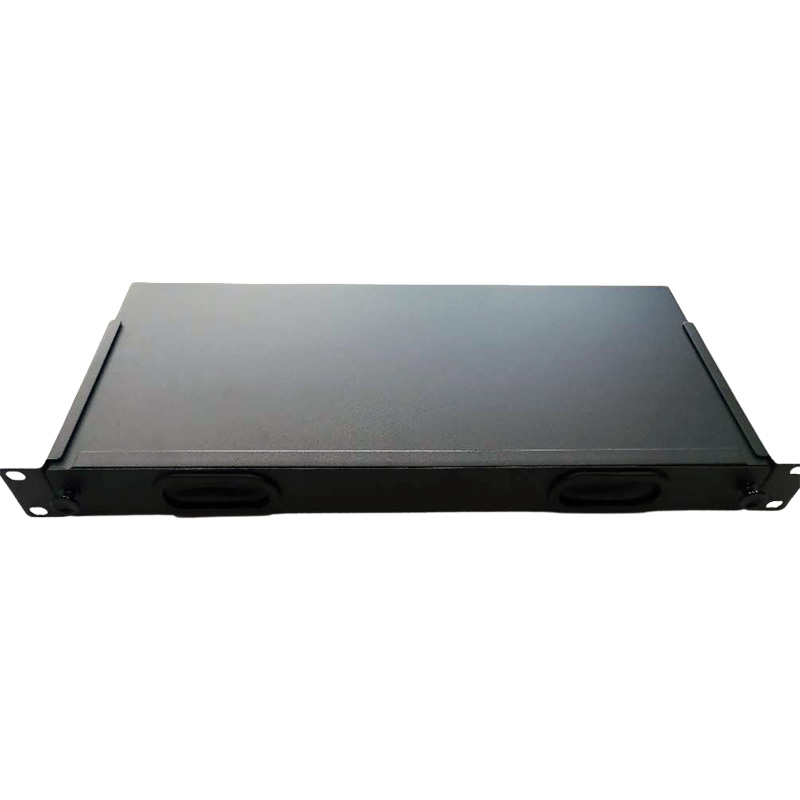

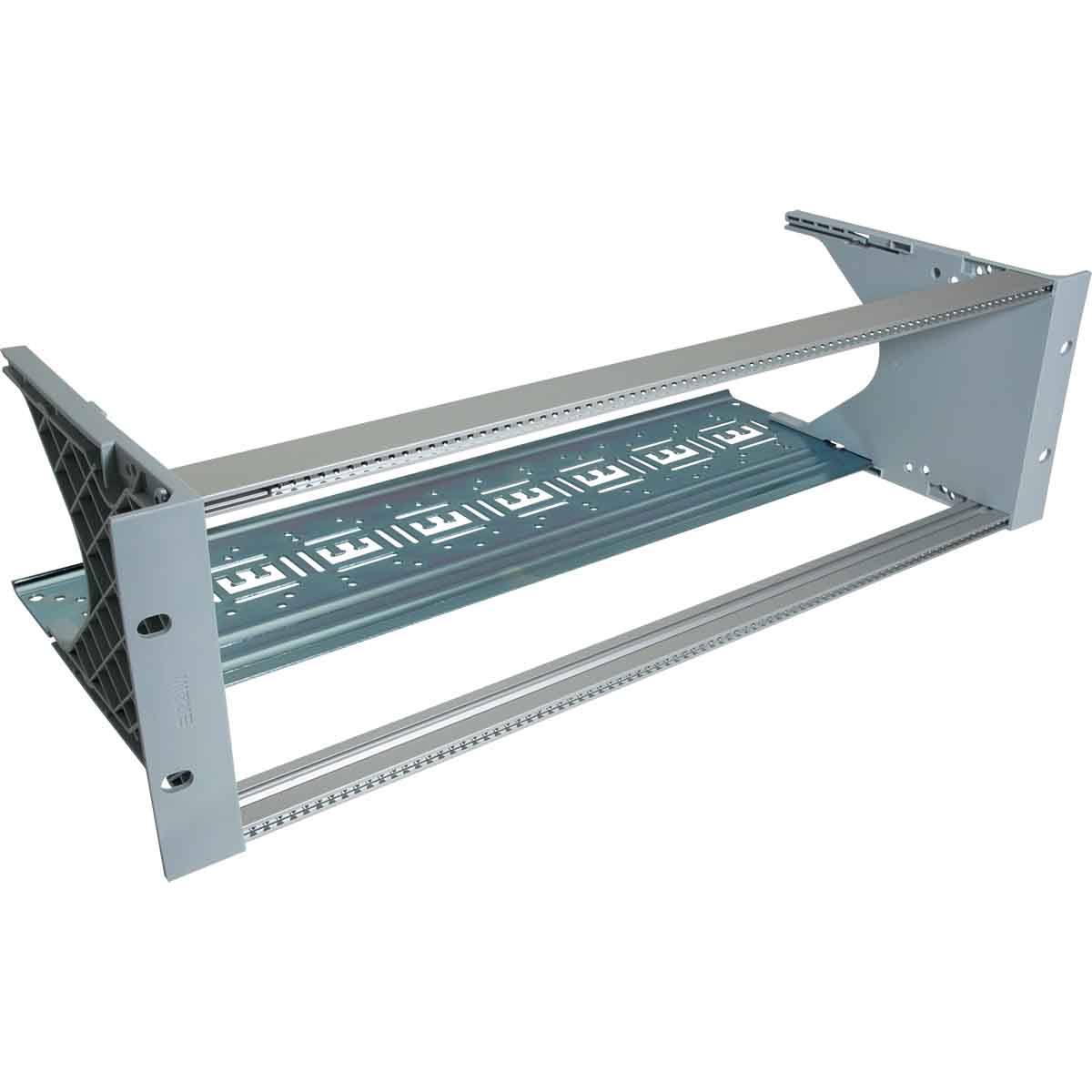

• Vides : châssis nu à équiper selon les besoins en connecteurs et cassettes. Flexibilité maximale pour des configurations sur mesure.

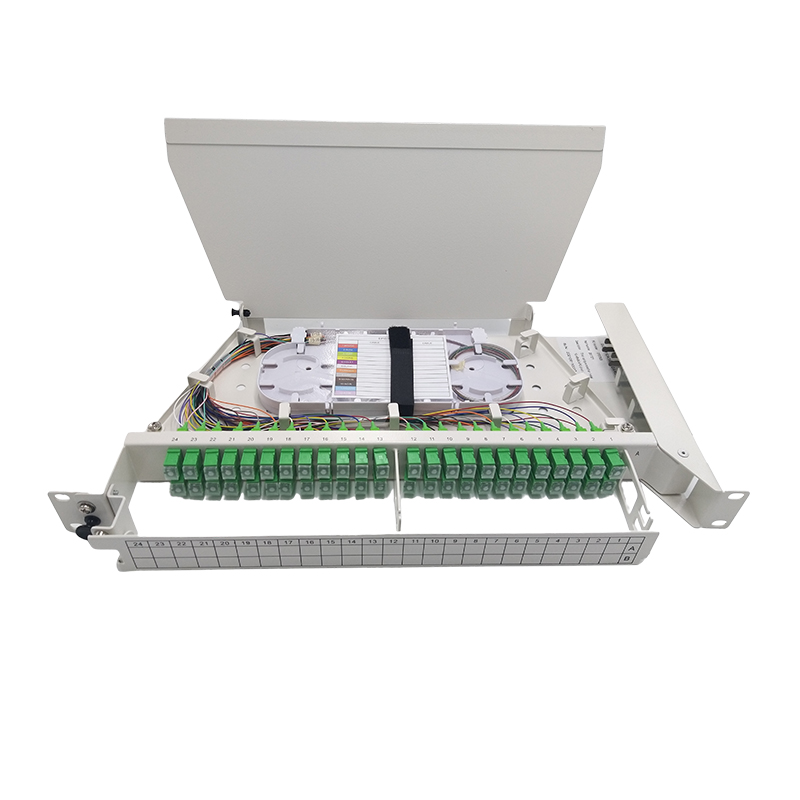

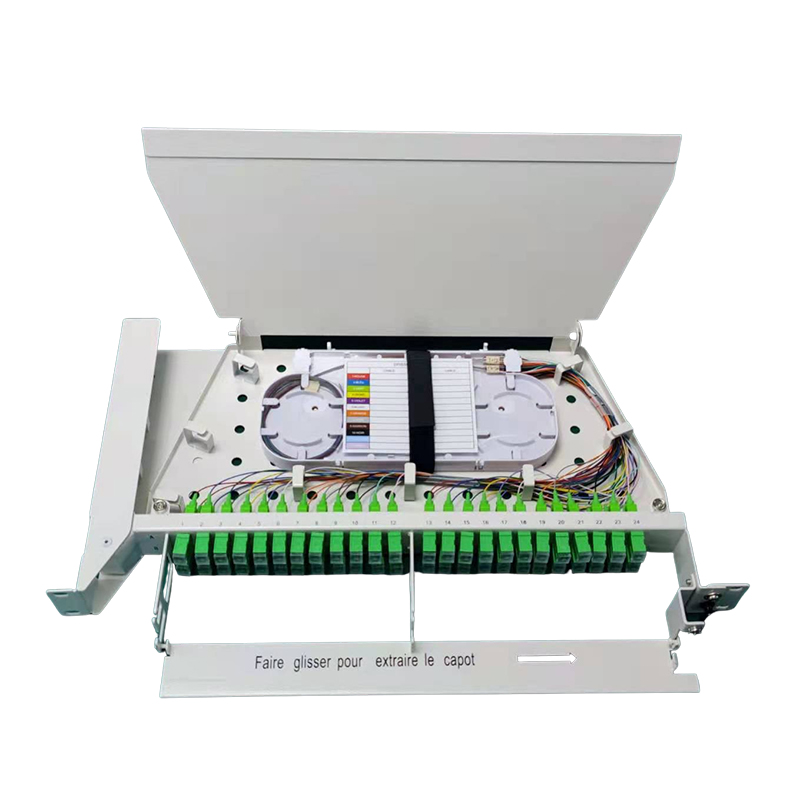

• Pivotants : s'articulent vers l'avant pour un accès aux fibres sans démontage. Utiles dans les espaces contraints ou pour une maintenance régulière.

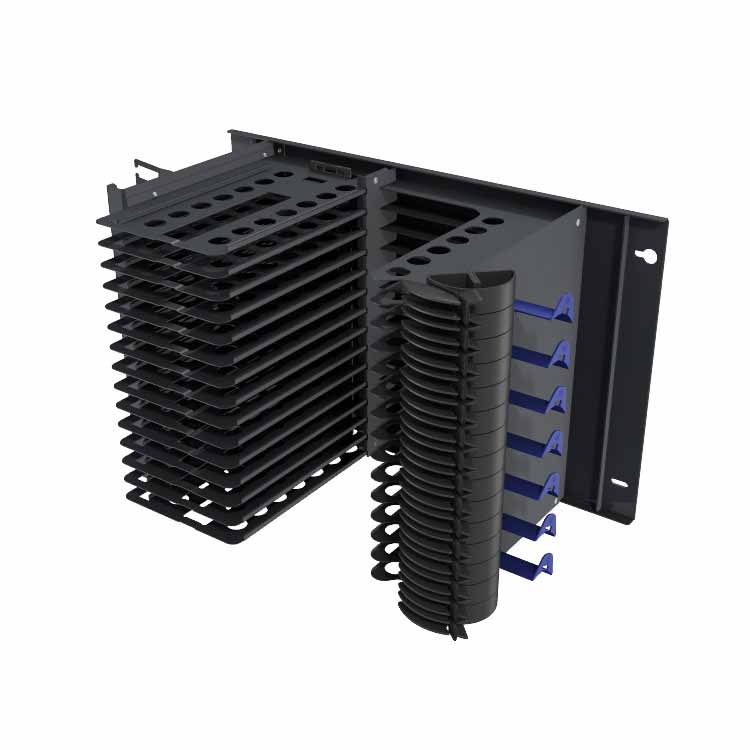

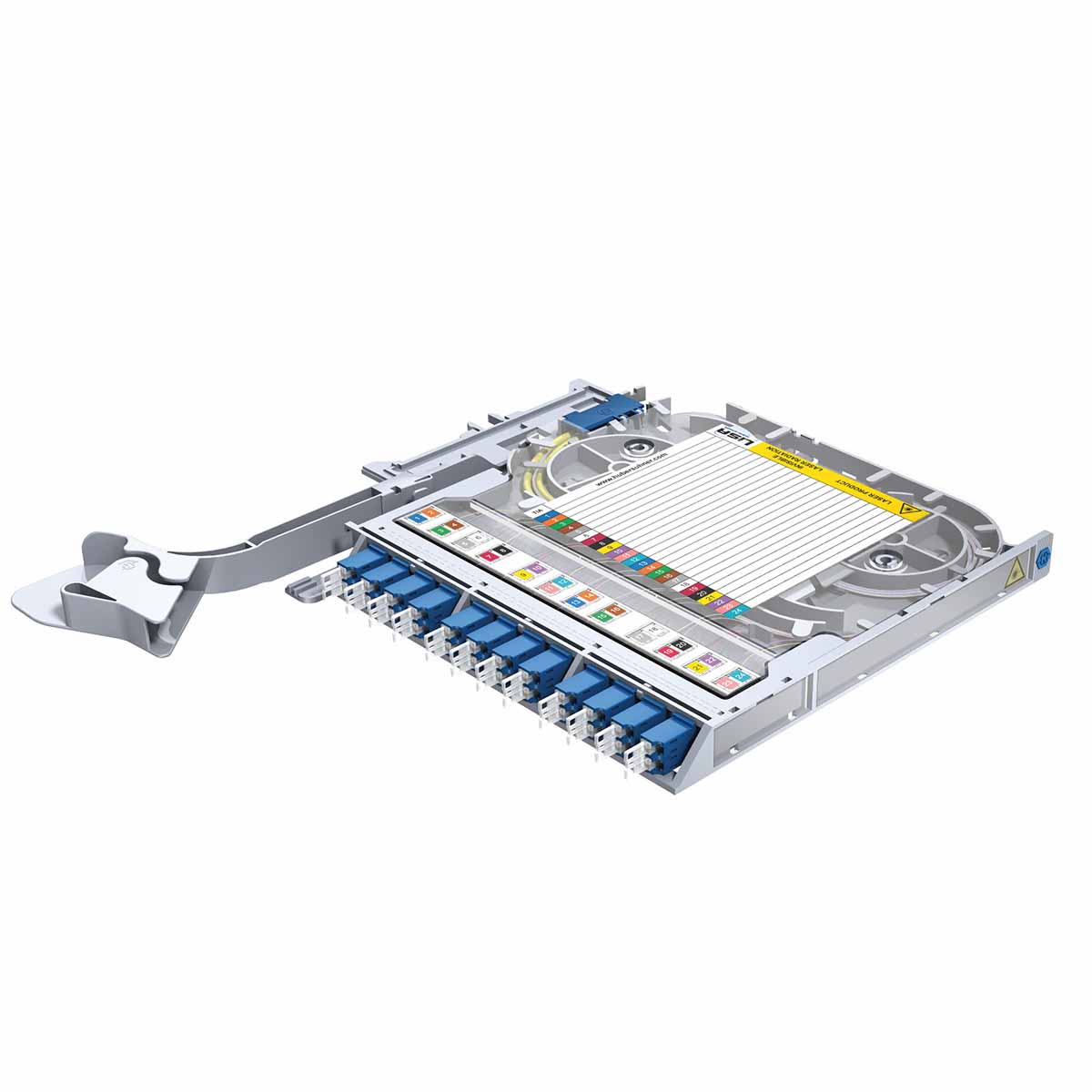

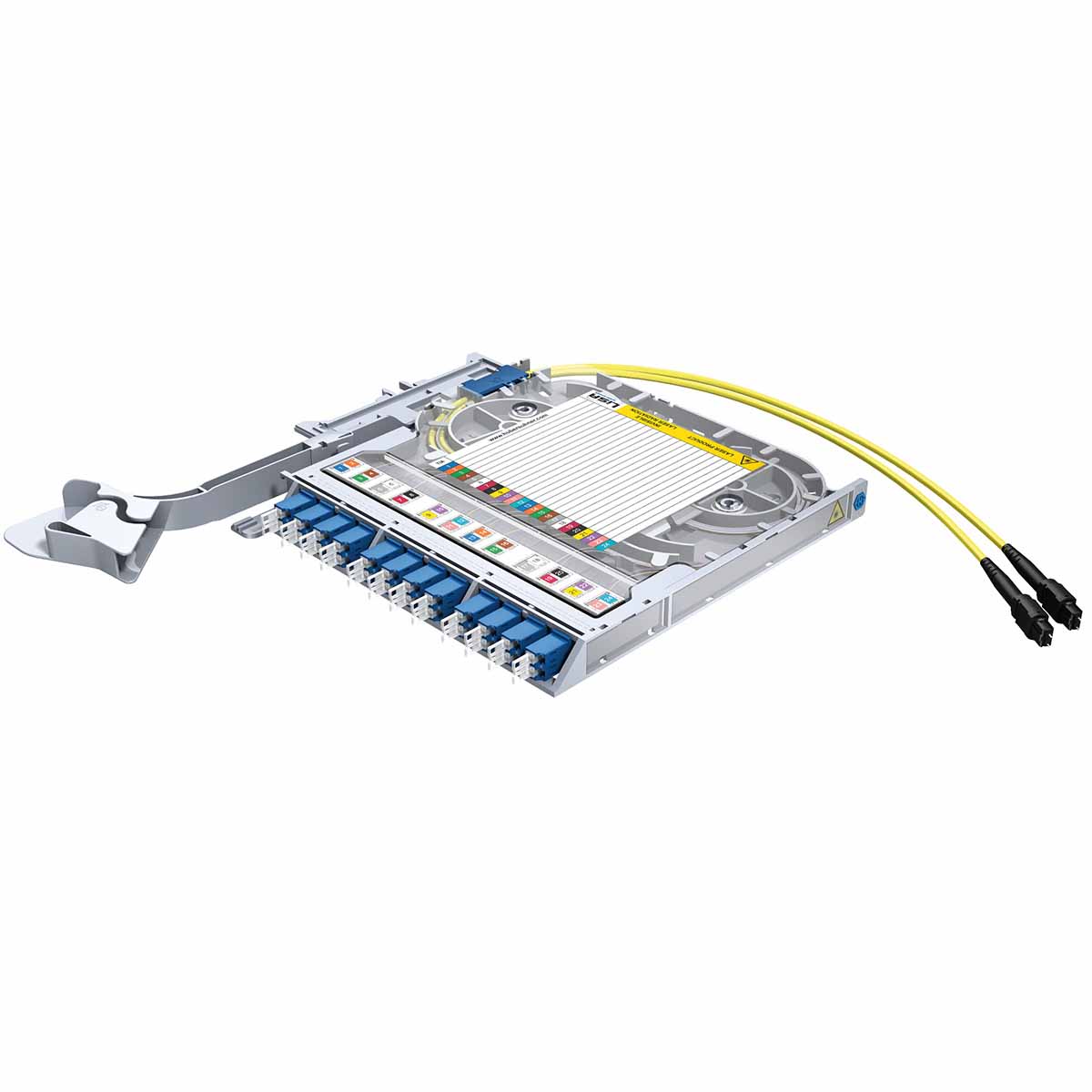

• Haute densité : conçus pour concentrer un nombre élevé de ports dans un encombrement réduit ; adaptés aux datacenters et meet me rooms.

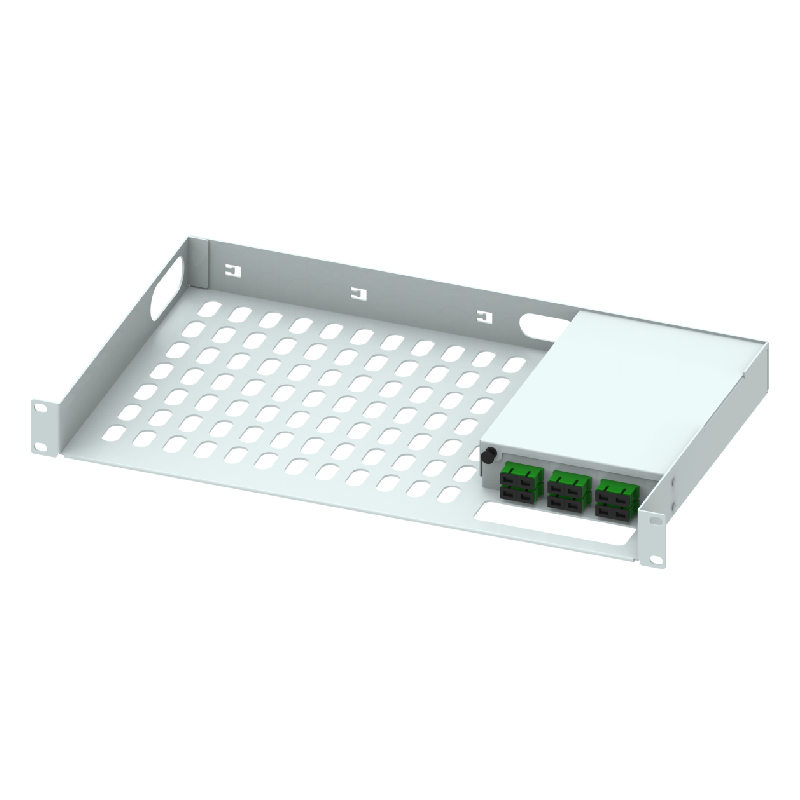

• Plateaux modem : tiroirs intégrant un espace pour équipements actifs ou modems, en complément du brassage passif.

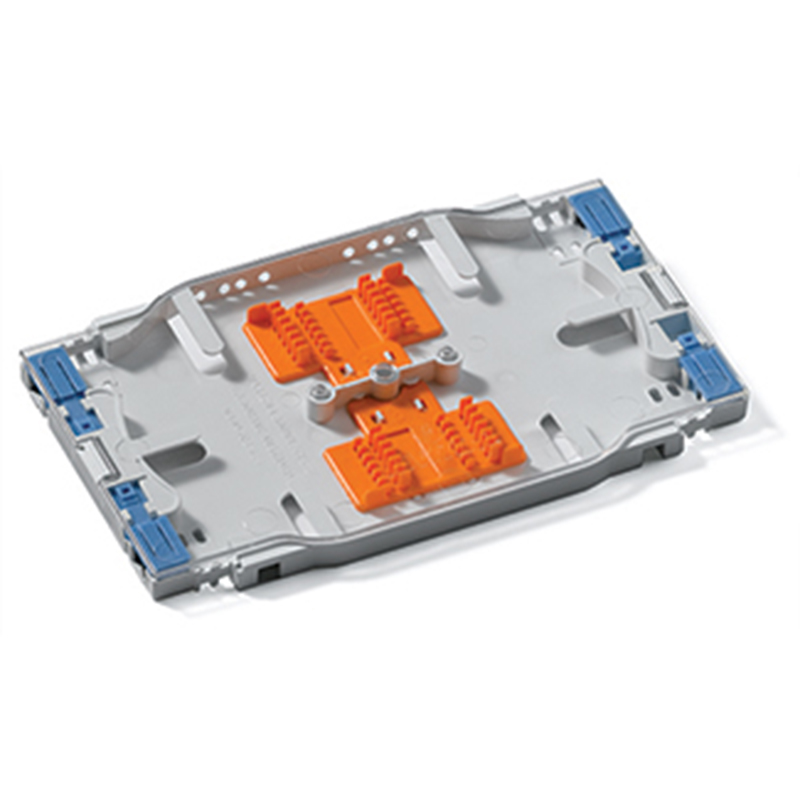

• Accessoires : façades de remplacement, cassettes de lovage, presse-étoupes, kits de visserie pour montant 19".

Comment choisir un tiroir optique ?

Le choix d'un tiroir optique repose sur plusieurs paramètres techniques à croiser :

• Type de fibre : monomode (OS2) ou multimode (OM3, OM4). Les traversées et pigtails doivent correspondre au type de fibre installé.
• Connecteur : SC Simplex ou Duplex, LC Duplex, ST Simplex, FC. Le connecteur SC/APC est à préférer pour les liaisons PON et FTTH en monomode ; LC Duplex est courant en datacenter et réseaux d'entreprise.
• Nombre d'empreintes : les formats courants sont 12 ou 24 empreintes par 1U. La densité visée (nombre de fibres à brasser) détermine le nombre de tiroirs nécessaires.
• Équipement à la livraison : tiroir vide, équipé de traversées seules, ou complet avec pigtails et cassettes. Un tiroir pré-équipé accélère le déploiement mais suppose de connaître le type de connecteur définitif.
• Profondeur de la baie : vérifier la profondeur minimale requise par le tiroir (généralement 200 à 250 mm hors presse-étoupe).
• Mode d'accès : coulissant pour un brassage ponctuel, pivotant pour une intervention régulière sur les fibres en fond de tiroir.
• Haute densité : si le nombre de ports à câbler dépasse ce que permettent les tiroirs 1U standard, les solutions haute densité (châssis multi-cassettes) sont à envisager.

Questions fréquentes

Quelle différence entre un tiroir SC Simplex et SC Duplex ?

Un tiroir SC Simplex reçoit des connecteurs SC à une seule fibre par adaptateur. Un tiroir SC Duplex reçoit des connecteurs couplés deux à deux, permettant de gérer émission et réception sur le même adaptateur. Le choix dépend du type de connecteur utilisé sur les jarretières et le câble en place.

Peut-on mélanger OS2 et OM3 dans le même tiroir ?

Techniquement, un tiroir vide peut recevoir des traversées de types différents, mais il est déconseillé de mélanger monomode et multimode dans un même tiroir pour éviter les erreurs de brassage. La convention habituelle est de dédier un tiroir à chaque type de fibre.

Un tiroir 24 empreintes LC Duplex correspond à combien de fibres ?

En LC Duplex, chaque empreinte loge un connecteur duplex (2 fibres). Un tiroir 24 empreintes LC Duplex gère donc 48 fibres physiques au total.

Qu'est-ce qu'un presse-étoupe sur un tiroir optique ?

Le presse-étoupe est l'entrée de câble sur le flanc ou le fond du tiroir. Il assure le maintien mécanique du câble optique entrant et la protection contre les courbures excessives. Son diamètre doit être compatible avec le câble utilisé.

Les tiroirs HSD v2 sont-ils rétrocompatibles avec les anciens tiroirs HSD ?

Les tiroirs HSD v2 reprennent le format 1U 19" standard, mais les façades et accessoires peuvent différer d'une génération à l'autre. Il est recommandé de vérifier la compatibilité des façades et kits d'accessoires avant toute commande de remplacement.
