Cheminements fibre optique : protection des micromodules en installation

Dans les installations fibre optique centralisées, les micromodules issus de l'éclatement d'un câble multi-tubes doivent être guidés et protégés mécaniquement depuis l'éclateur jusqu'aux cassettes d'épissures ou aux panneaux de brassage. Les tubes de protection souples, appelés aussi micro-conduites, remplissent ce rôle en assurant un rayon de courbure minimal et en évitant les accrochages ou les écrasements lors des interventions.

Ces tubes s'utilisent aussi en pose extérieure légère ou en micro-canalisation lorsque les conditions le permettent.

Les familles de tubes de protection

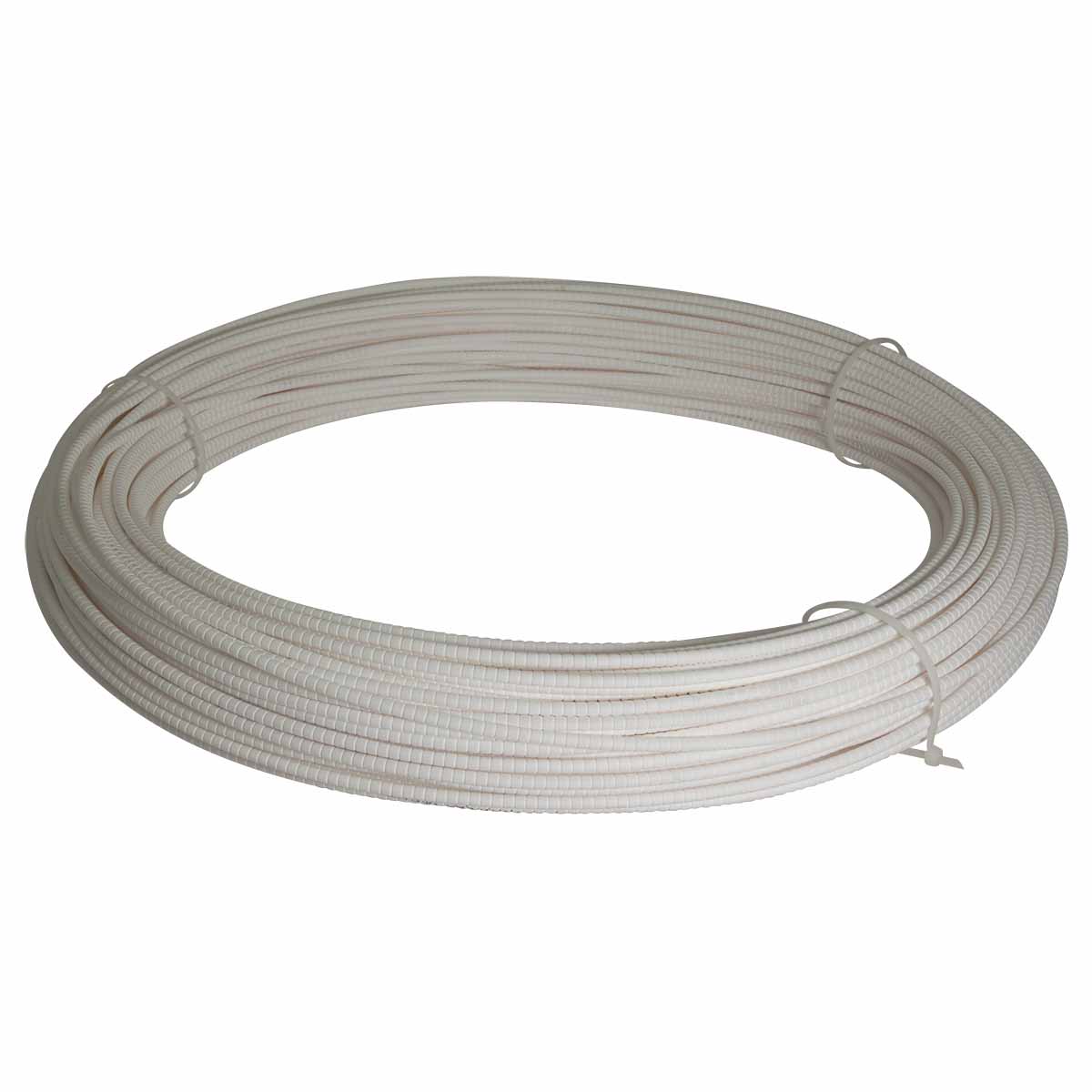

• MINIFLEX PP Ø3,1/5mm : tube en polypropylène, pour usage intérieur standard, souple et léger, bobines de 100 m

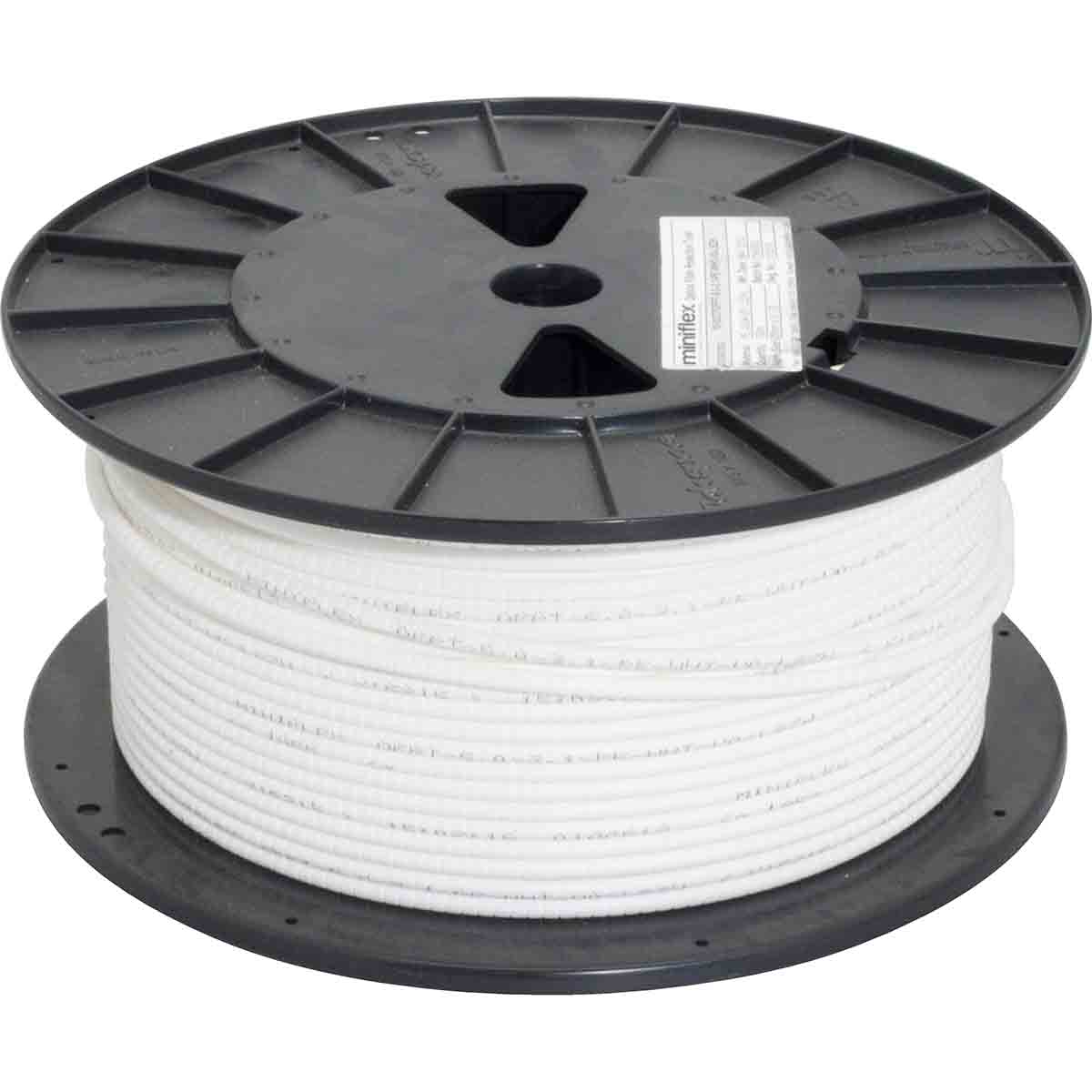

• MINIFLEX PE LSZH Ø3,1/5mm : tube en polyéthylène réticulé avec retardateur de flamme sans halogène, pour les environnements intérieurs et extérieurs nécessitant une gaine à faible émission de fumée. Bobines de 100 m ou 1000 m
• MINIFLEX PA12 LSZH Ø3,1/5mm : tube en polyamide 12 sans halogène, résistance mécanique supérieure aux chocs et à l'abrasion, pour les zones exposées. Bobines de 1000 unités

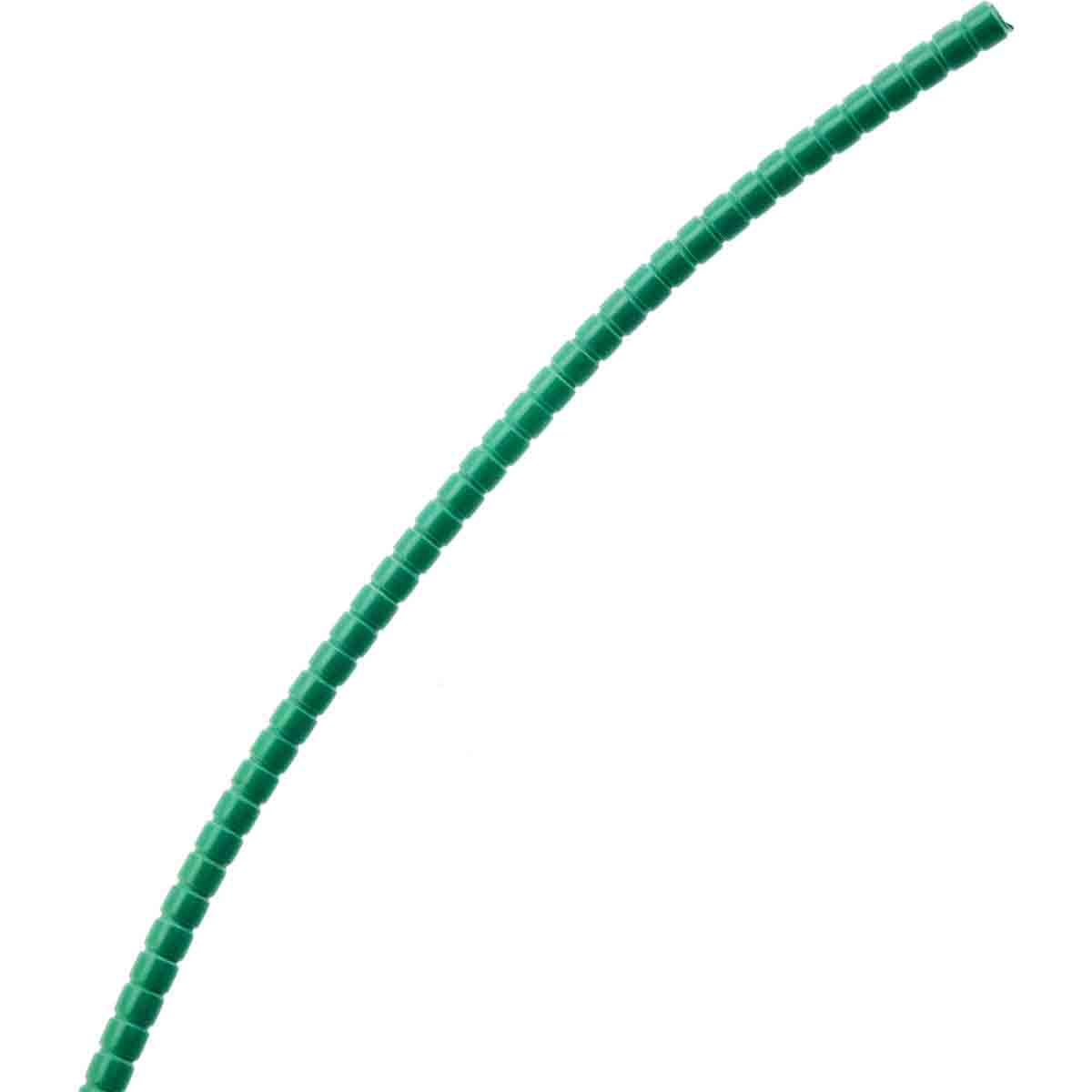

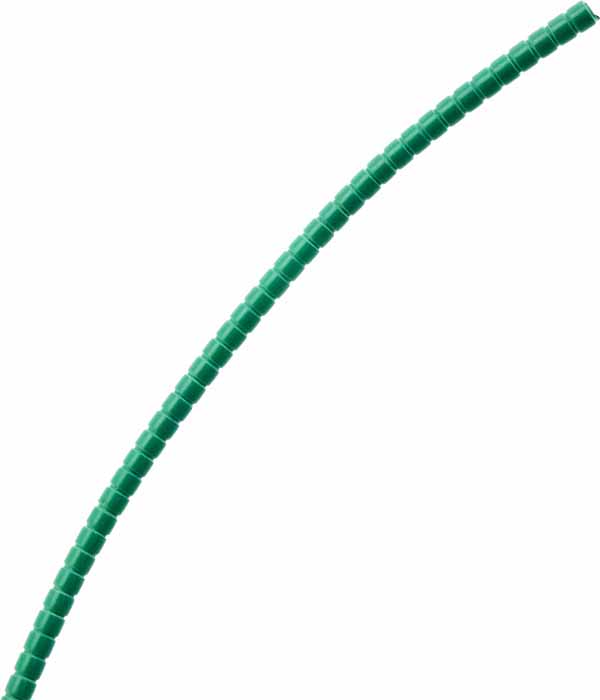

• MINIFLEX vert Ø3,3/5mm : diamètre intérieur légèrement supérieur (3,3 mm), pour les micromodules de diamètre un peu plus grand ou les passages nécessitant moins de friction. Disponible en coloris vert pour le repérage

Comment choisir un tube de protection fibre optique ?

• Matériau : PP pour les environnements intérieurs sans contrainte particulière ; PE ou PA12 LSZH pour les locaux recevant du public ou les zones mixtes intérieur/extérieur, où la résistance au feu sans halogène est requise
• Diamètre intérieur : vérifier que le diamètre intérieur du tube (3,1 mm ou 3,3 mm) est compatible avec celui des micromodules à protéger, en laissant un jeu suffisant pour éviter les contraintes de friction
• Longueur de bobine : les bobines de 100 m conviennent pour les travaux ponctuels ou les petites installations ; les bobines de 1000 m sont adaptées aux déploiements en volume
• Couleur : le blanc est l'usage le plus courant ; le vert peut être utilisé pour le repérage d'un type de fibre ou d'une direction dans l'armoire
• Flexibilité : les tubes MINIFLEX sont conçus pour être facilement courbés sans pincement, ce qui est essentiel pour les passages en angles de baie ou autour des équipements

Questions fréquentes

Quelle est la différence entre un tube PP et un tube PA12 LSZH ?

Le PP (polypropylène) est un matériau léger et souple adapté aux environnements intérieurs protégés. Le PA12 (polyamide 12) offre une résistance mécanique et une résistance à l'abrasion supérieures, utiles dans les zones soumises à des contraintes physiques répétées. La mention LSZH indique en plus une gaine sans halogène à faible émission de fumée.

Peut-on passer plusieurs micromodules dans un même tube MINIFLEX ?

Les tubes MINIFLEX sont dimensionnés pour accueillir un micromodule par tube. Passer plusieurs fibres ou micromodules dans un seul tube n'est généralement pas recommandé car cela augmente les risques de frottement et peut compliquer les interventions ultérieures.

Les tubes MINIFLEX sont-ils adaptés à une pose extérieure ?

Les versions PE LSZH et PA12 LSZH sont décrites comme compatibles avec un usage intérieur et extérieur. Pour les poses directement exposées aux UV ou aux intempéries sur de longues durées, il convient de vérifier les spécifications du fabricant pour chaque référence.

Comment raccorder deux longueurs de tubes MINIFLEX ?

Des raccords droits ou des accessoires de jonction adaptés au diamètre extérieur 5 mm permettent de joindre deux longueurs de tube. Il est recommandé de ne pas laisser de jonction dans une zone soumise à des tractions ou des flexions répétées.
