DTIO/PTO

DTIO et PTO : la terminaison optique chez l'abonné FTTH

Le DTIO (Dispositif de Terminaison Intérieure Optique) et la PTO (Prise Terminale Optique) constituent le dernier maillon du réseau fibre optique avant l'équipement actif de l'abonné (box, ONT). Ils matérialisent la limite de responsabilité entre l'infrastructure de l'opérateur et le réseau intérieur du logement ou du local professionnel.

Ces équipements sont généralement proposés sous forme de kits préconnectorisés, c'est-à-dire livrés avec le câble de branchement (câble drop) pré-câblé d'un côté et prêt à être raccordé au PBO ou au câble de colonne de l'autre côté, ce qui simplifie et accélère l'installation finale chez l'abonné.

Les familles de DTIO et PTO

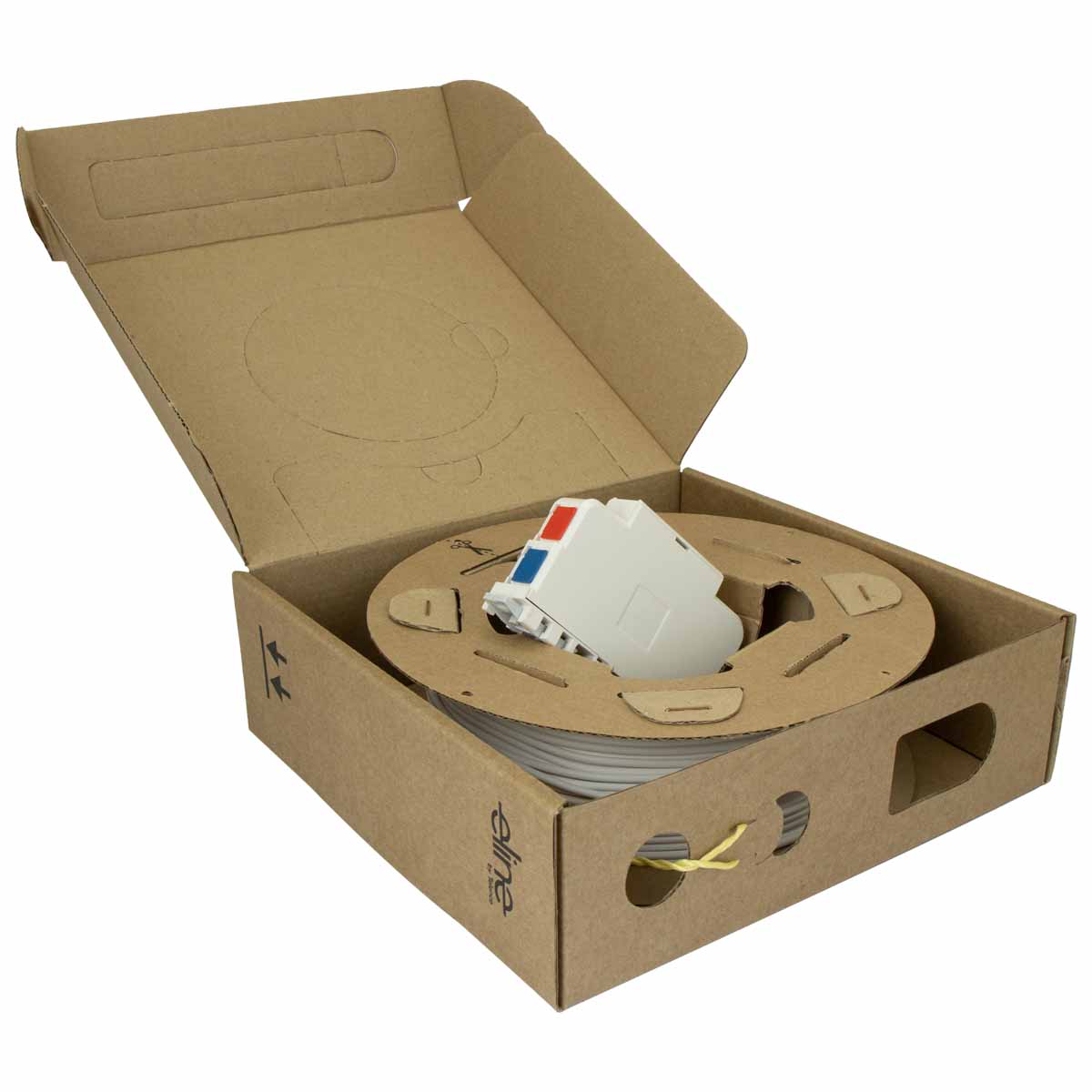

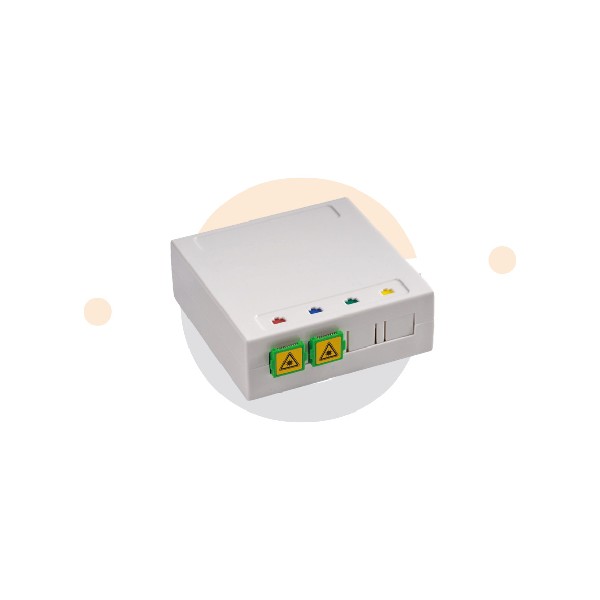

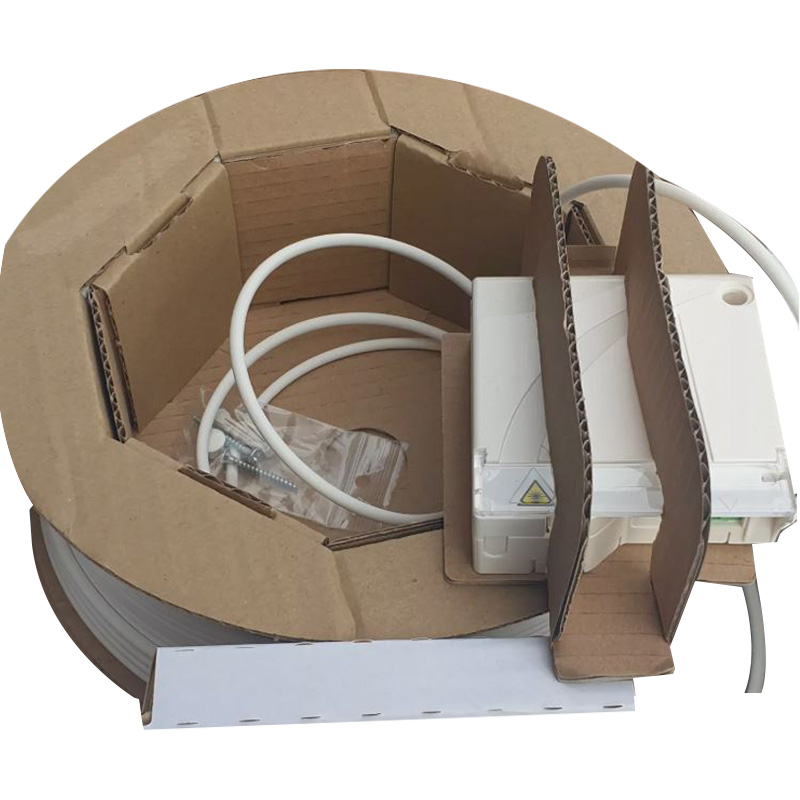

• DTIO mural (kit préconnectorisé) : boîtier compact en ABS ou ABS-PC, généralement blanc, avec connecteurs SC/APC intégrés et câble drop de 20 m à 50 m. Capacités 1FO, 2FO ou 4FO selon le modèle. Montage mural direct ou intégration en gaine technique logement (GTL)

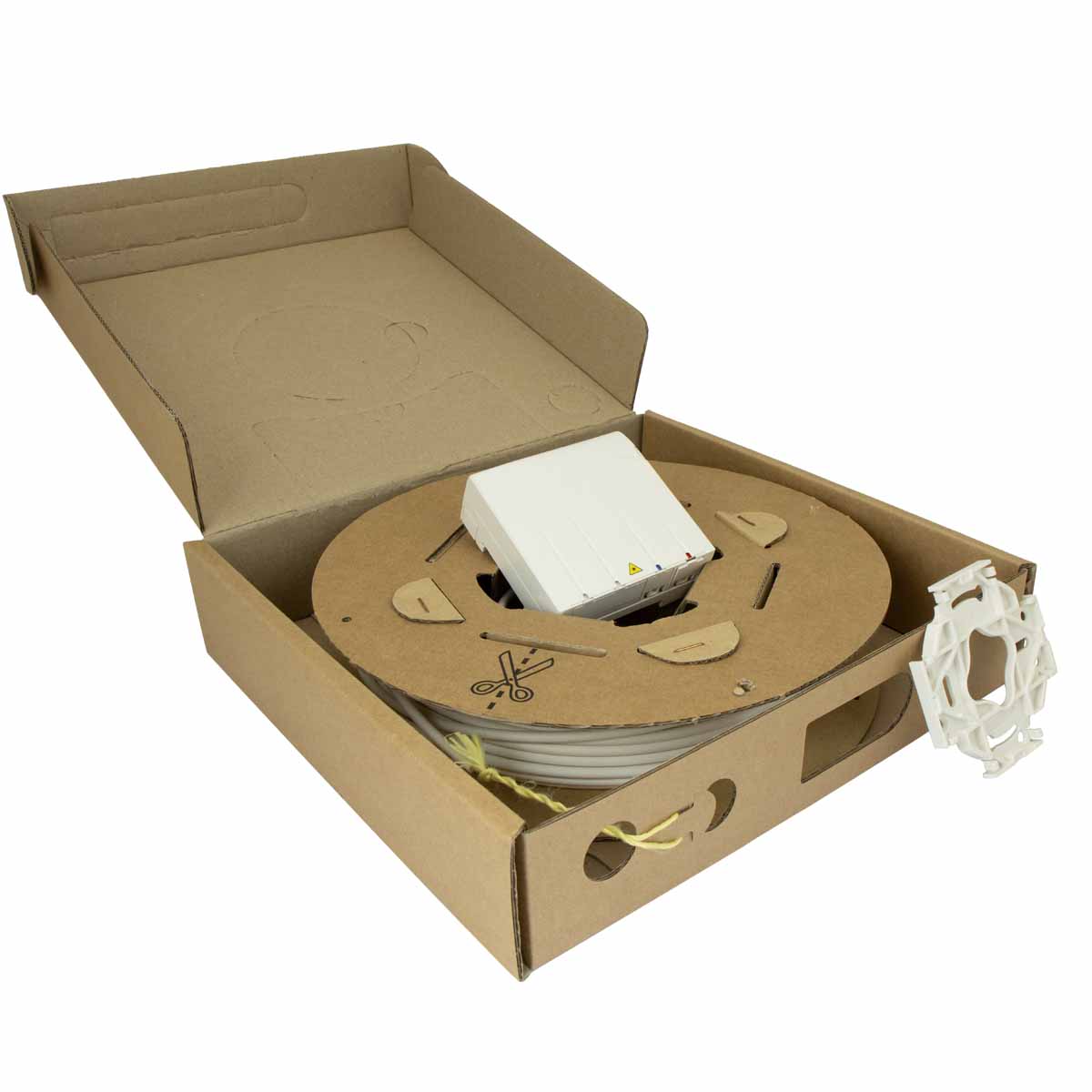

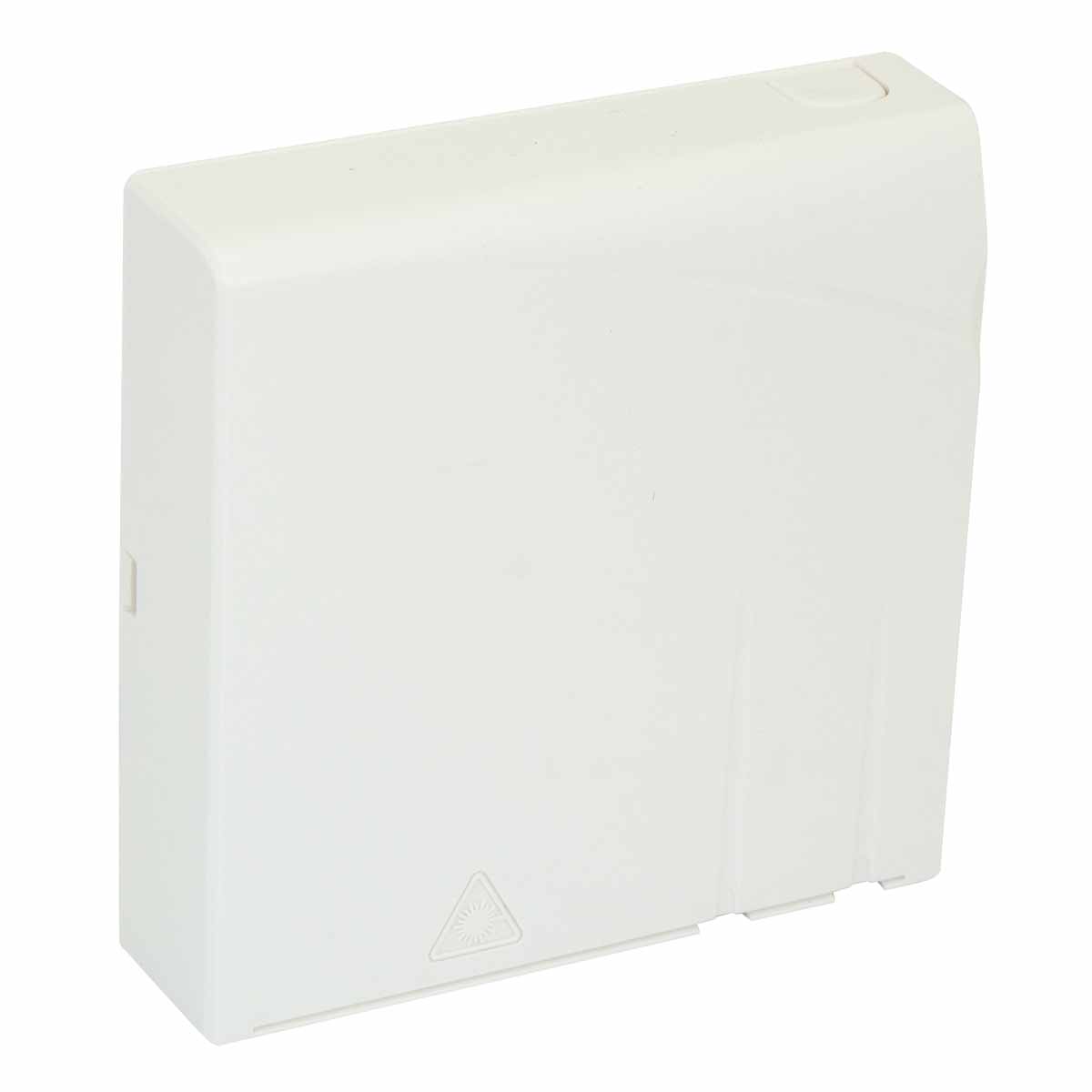

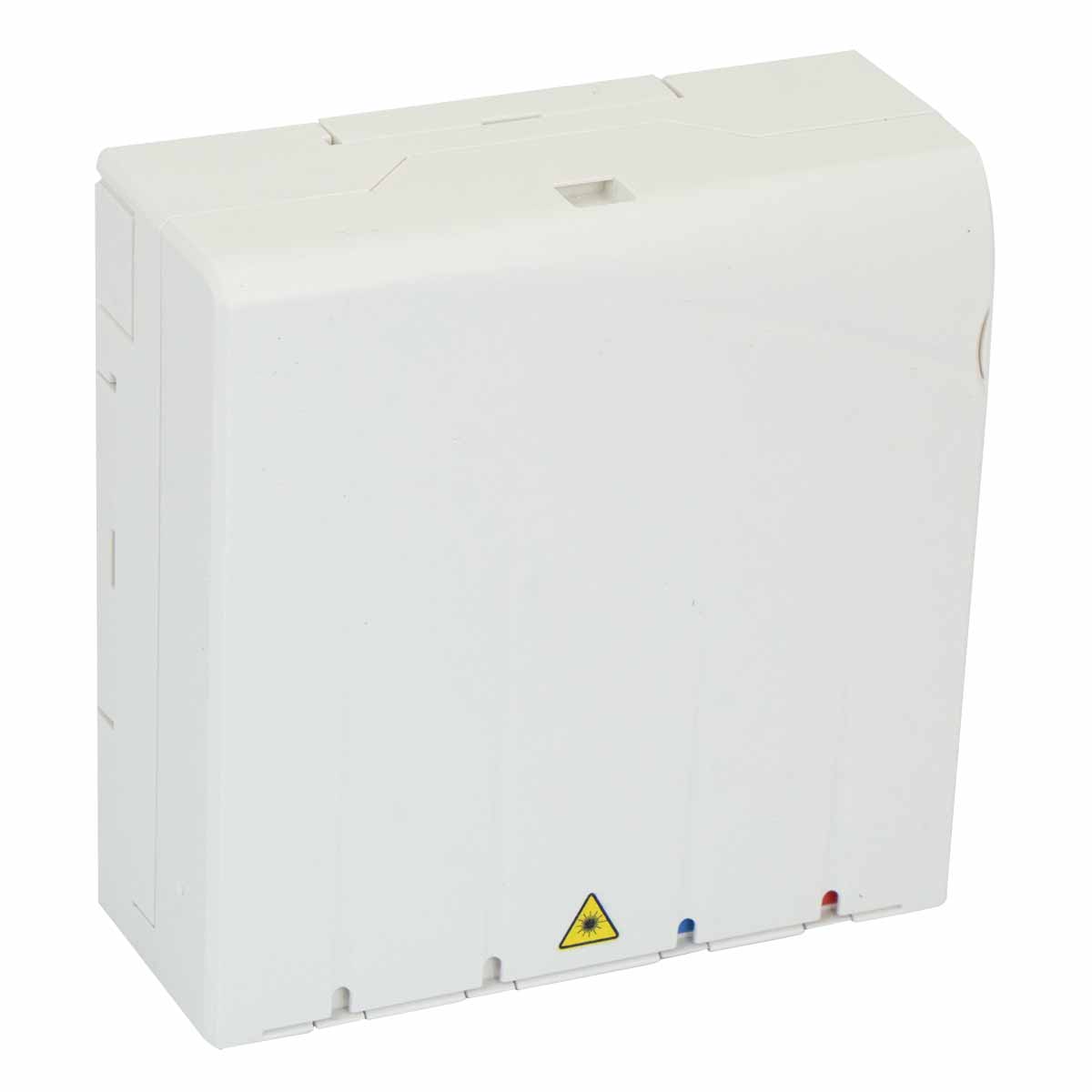

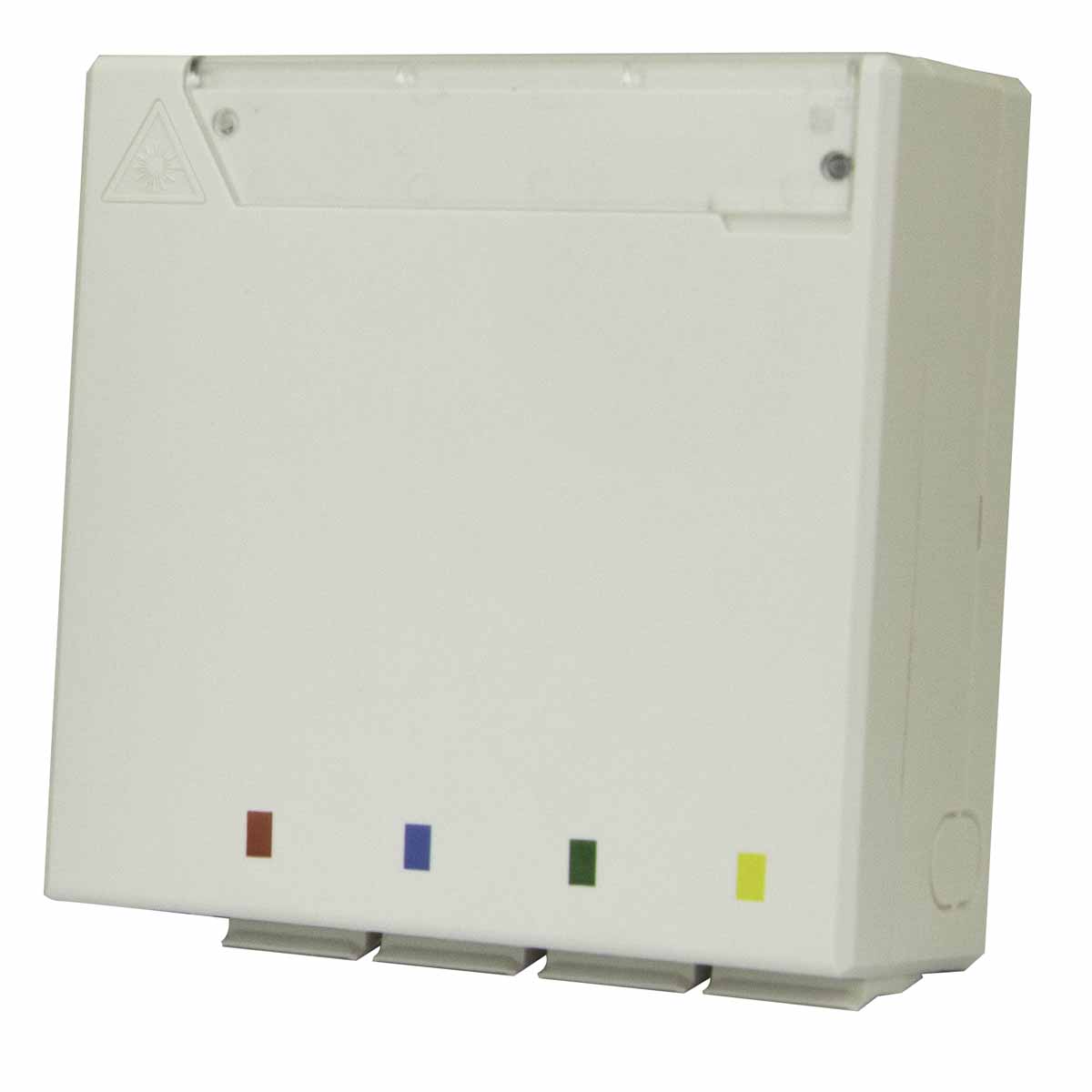

• PTO murale : prise terminale au format esthétique (80 x 80 mm), avec raccords et pigtails SC/APC intégrés pour raccordement à la box. Déclinée en 1FO ou 2FO, avec ou sans câble drop pré-câblé

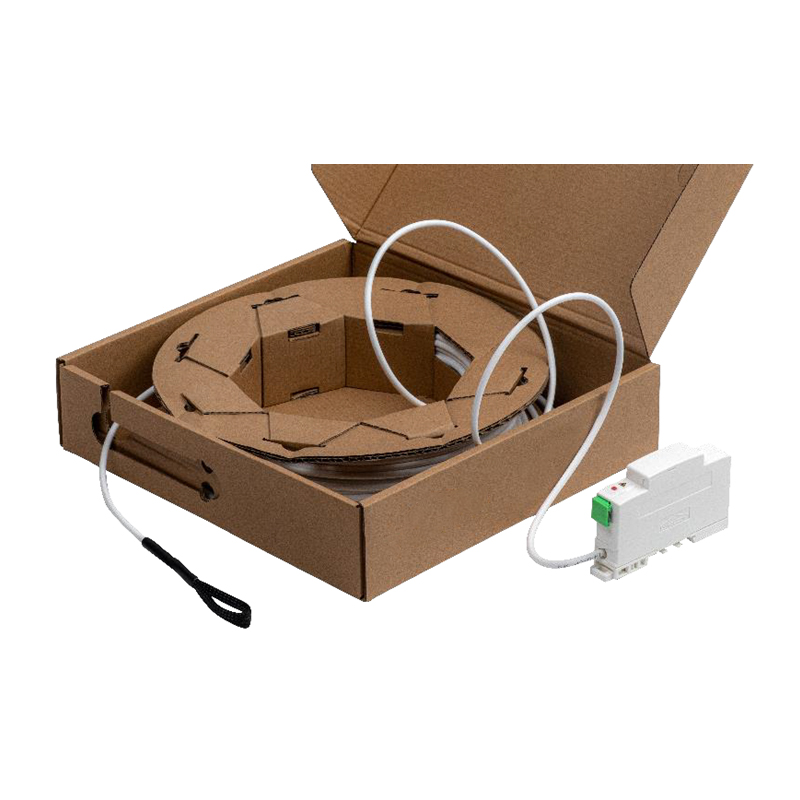

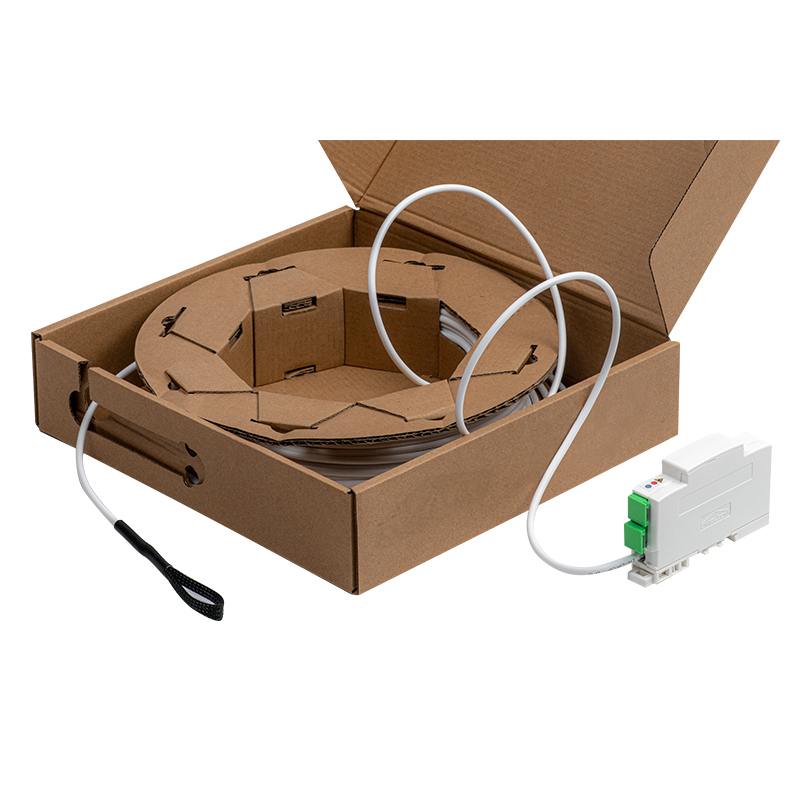

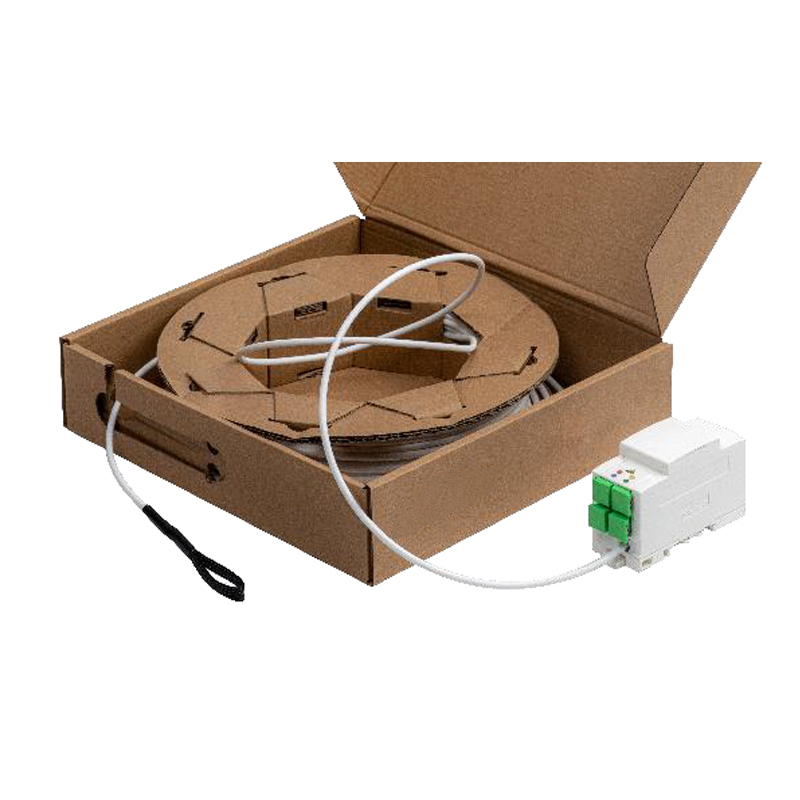

• DTIO format rail DIN : version à fixer sur rail DIN 35 mm, pour intégration dans un tableau électrique ou un coffret de communication. Capacités 2FO ou 4FO avec traversées SC/APC simplex
• DTIO modulaire : boîtier à structure modulaire permettant d'adapter le nombre de sorties selon les besoins, avec protection anti-laser et anti-poussière intégrée

Comment choisir un DTIO ou une PTO ?

• Capacité en fibres : 1FO pour les raccordements simples (logement individuel avec un seul opérateur) ; 2FO ou 4FO pour les logements multi-services, les locaux professionnels ou les installations préparant une évolution future
• Type de connecteur : SC/APC est le connecteur standard des réseaux FTTH en France pour les raccordements abonnés. La couleur verte du connecteur permet l'identification visuelle
• Longueur du câble drop : choisir en fonction de la distance entre le PBO ou le point de dérivation et l'emplacement du DTIO dans le logement. Les longueurs disponibles vont de 20 m à 50 m
• Format de fixation : mural pour les poses en GTL ou en surface ; rail DIN pour l'intégration dans un tableau électrique ; modulaire pour les installations plus complexes
• Type de câble drop : câble intérieur souple (type L/I) pour les passages en gaine ; câble à faible rayon de courbure G.657A2 pour les installations avec virages serrés
• Protection : présence d'un volet anti-laser et d'un cache anti-poussière interne pour protéger les connecteurs en l'absence de cordon branché

Questions fréquentes

Quelle est la différence entre un DTIO et une PTO ?

Ces deux termes désignent des dispositifs de terminaison optique abonné aux fonctions proches, mais avec des appellations pouvant varier selon les opérateurs et les normes de déploiement. Le DTIO est souvent associé à un boîtier plus fonctionnel intégrant la protection des épissures ou des réserves de câble, tandis que la PTO désigne plus spécifiquement la prise visible avec ses raccords, au format similaire à une prise murale. Dans la pratique, les deux peuvent être livrés en kits préconnectorisés avec câble drop intégré.

Peut-on installer un kit DTIO sans faire d'épissure ?

Oui, c'est précisément l'intérêt des kits préconnectorisés : le câble drop est déjà terminé côté DTIO avec un connecteur SC/APC. Du côté réseau, il suffit de le raccorder au PBO par son connecteur. Aucune épissure à fusion n'est nécessaire pour l'installation terminale.

Quelle longueur de câble drop choisir ?

La longueur doit permettre d'atteindre confortablement le DTIO depuis le PBO ou le point de branchement, avec une légère réserve (1 à 2 m) pour faciliter les interventions ultérieures. En pratique, 20 m à 30 m suffisent pour la plupart des logements, 50 m pour les configurations plus étalées ou les maisons individuelles.

Un DTIO rail DIN peut-il être installé dans un tableau électrique ?

Oui, le format rail DIN permet l'intégration dans un tableau électrique ou un coffret de communication standard. Cette configuration est courante dans les logements neufs disposant d'une gaine technique logement (GTL) centralisée.

Le câble drop G.657A2 est-il compatible avec les équipements actifs standards ?

Oui, la fibre G.657A2 est compatible avec la G.652D en termes de transmission. Elle est spécifiquement conçue pour supporter des rayons de courbure plus faibles, ce qui la rend adaptée aux passages en goulotte ou en gaine étroite sans dégradation du signal.
