Câbles Tertiaire/Industrie

Câbles Tertiaire/Industrie : fibre optique pour installations professionnelles

Les câbles fibre optique destinés au tertiaire et à l'industrie se distinguent par la nature de leur gaine, leur structure interne et leur classe de réaction au feu, qui conditionnent leur usage selon le type de bâtiment, la destination (intérieur, extérieur, chemin de câbles fermé) et les réglementations applicables. Le choix entre structure libre et structure serrée, entre multimode et monomode, et entre les différentes classes de gaine est déterminant pour la performance et la conformité de l'installation.

Les marques HSD, DRAKA et ACOME couvrent l'essentiel de la gamme, avec des références vendues au mètre ou en touret, adaptées aux projets de toutes tailles.

Les familles de câbles Tertiaire/Industrie

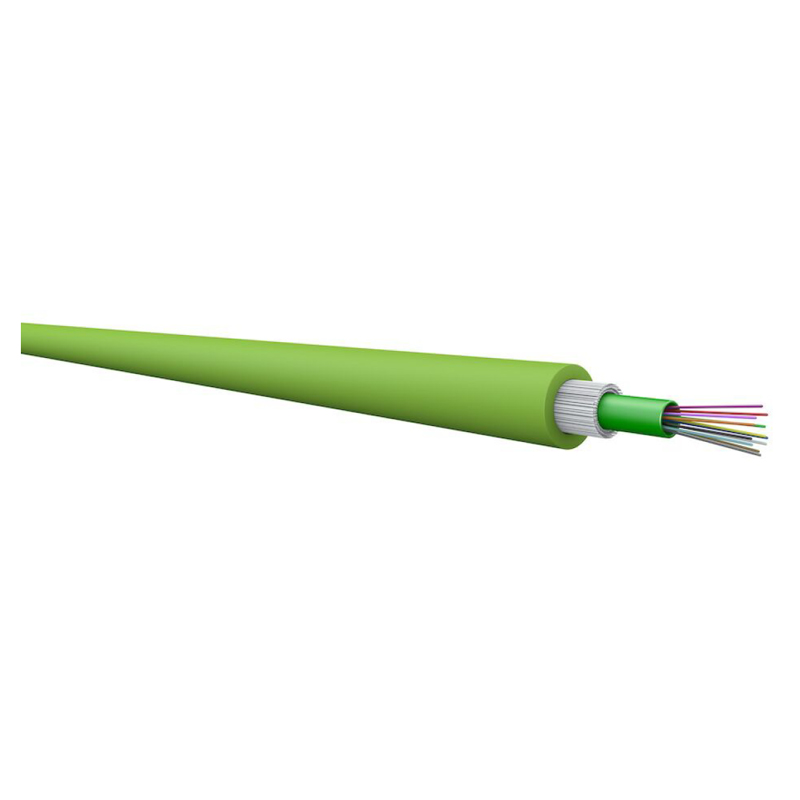

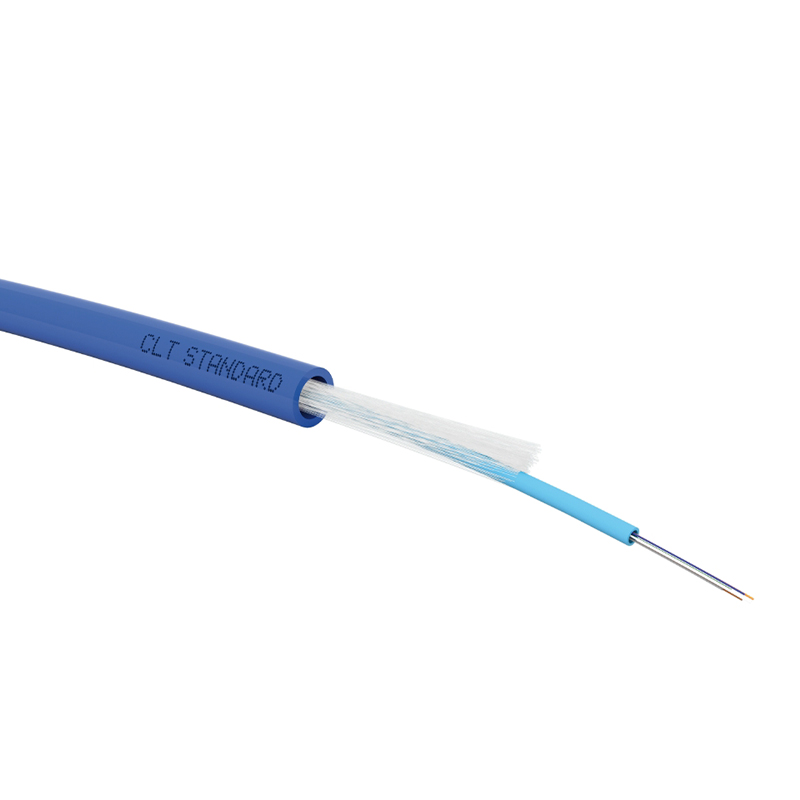

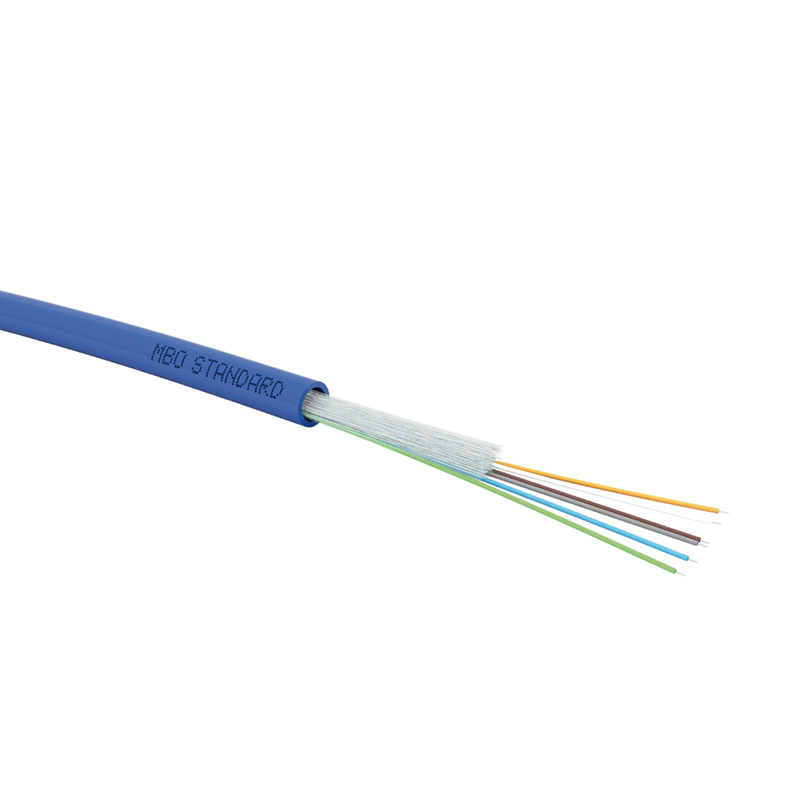

• Structure libre LSZH : fibres 250 µm en tubes souples remplis de gel, gaine sans halogène, pour installations intérieures et mixtes ; faibles émissions toxiques en cas d'incendie

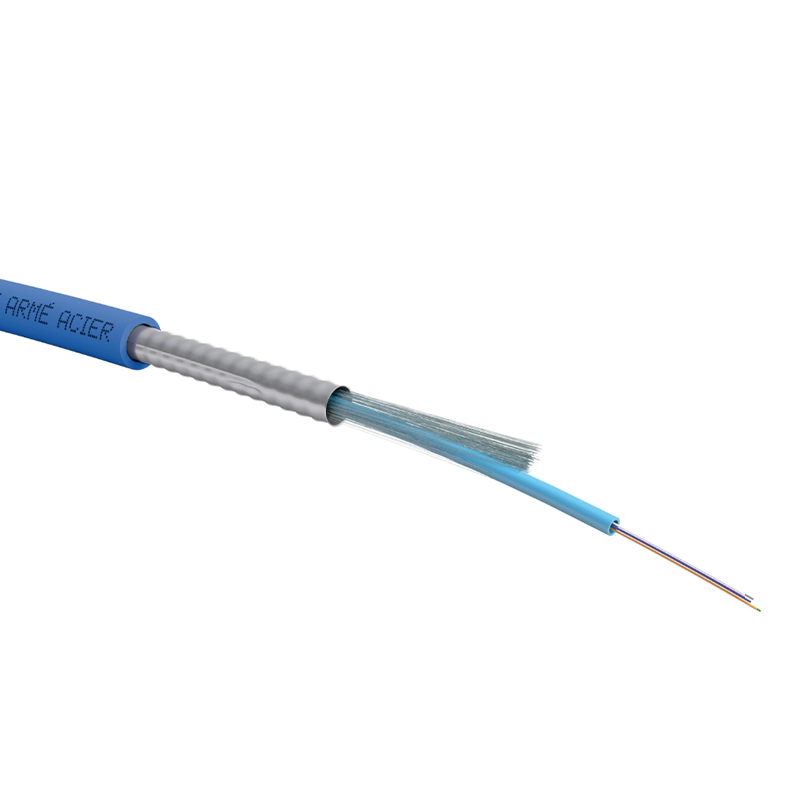

• Structure libre LSZH armé acier : version renforcée avec armature acier contre les rongeurs et les contraintes mécaniques en fourreau ou en aérien sous conduit

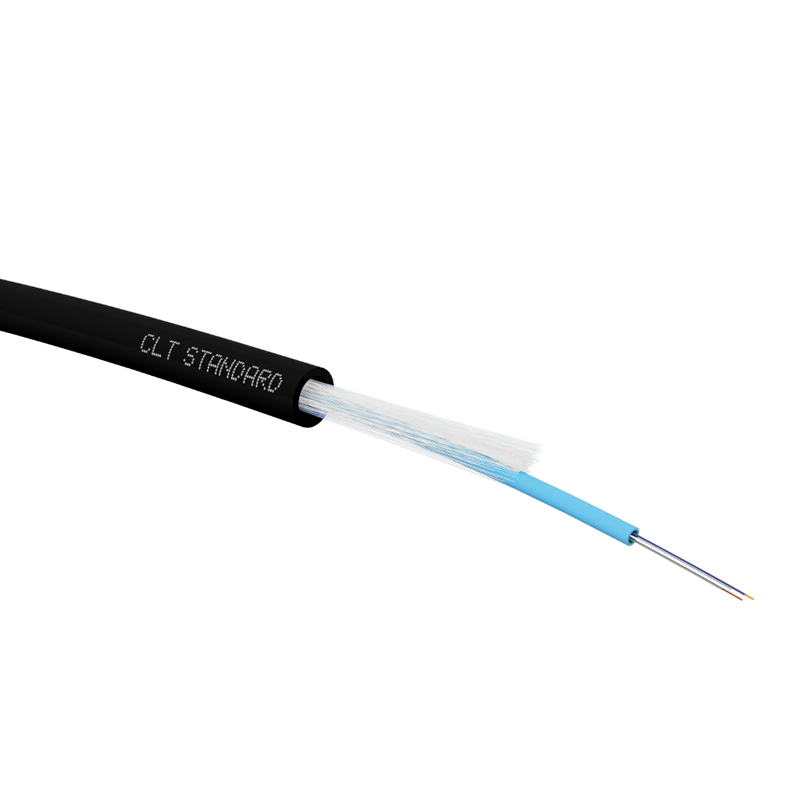

• Structure libre PE : gaine polyéthylène pour les passages extérieurs, résistante aux UV et à l'humidité

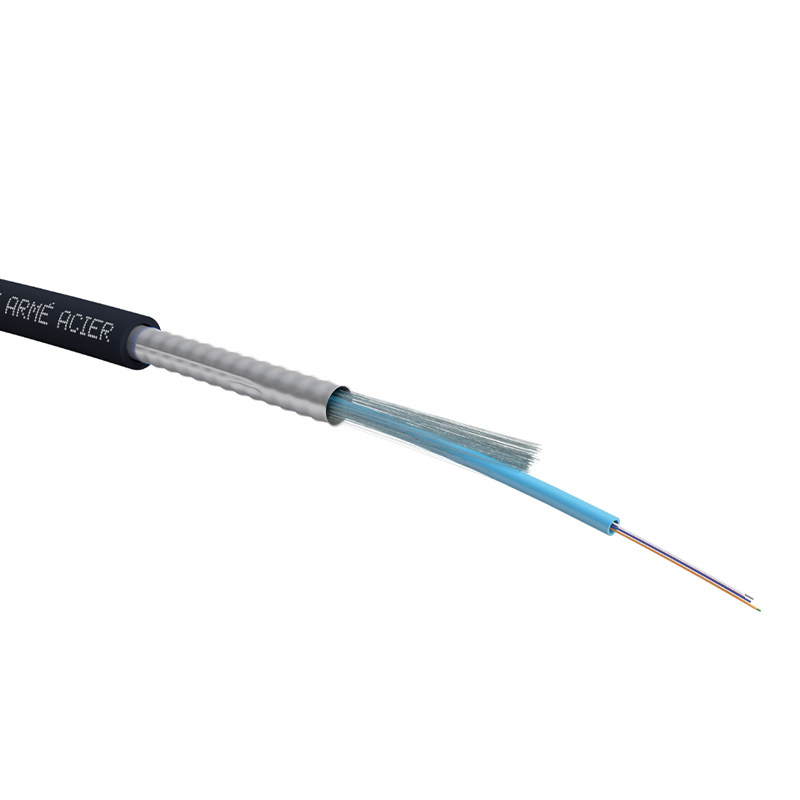

• Structure libre PE armé acier : pour les installations extérieures soumises à des contraintes mécaniques importantes (enterré en pleine terre, aérien)

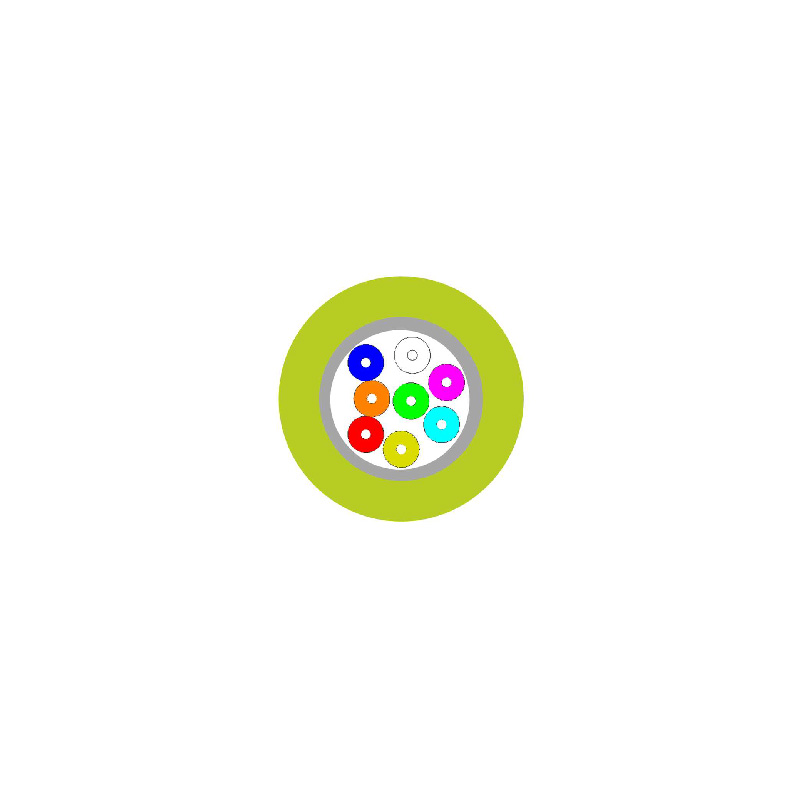

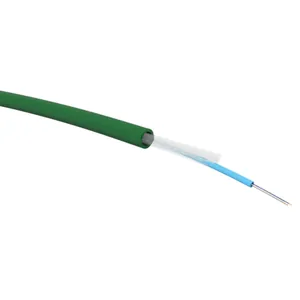

• Structure serrée LSZH : fibres gainées individuellement à 900 µm, accès facilité aux fibres pour le raccordement et l'épissure, sans gel ; adapté aux tiroirs optiques et aux connexions fréquentes
• Classe incendie B2ca : câbles certifiés pour les cheminements en espace public ou dans les ERP (Établissements Recevant du Public) selon la classification européenne réaction au feu
• Classe incendie Cca : performance intermédiaire, utilisée dans les bâtiments tertiaires standards

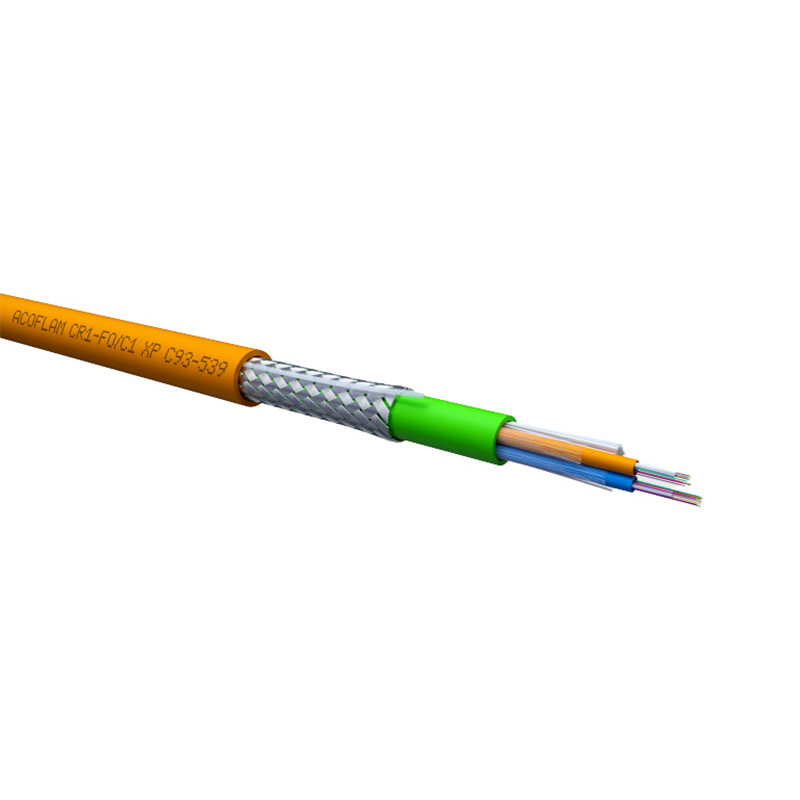

• Classe incendie CR1-C1 : câbles résistants au feu pour les circuits de sécurité (alarme, évacuation) devant maintenir leur fonctionnement en conditions d'incendie

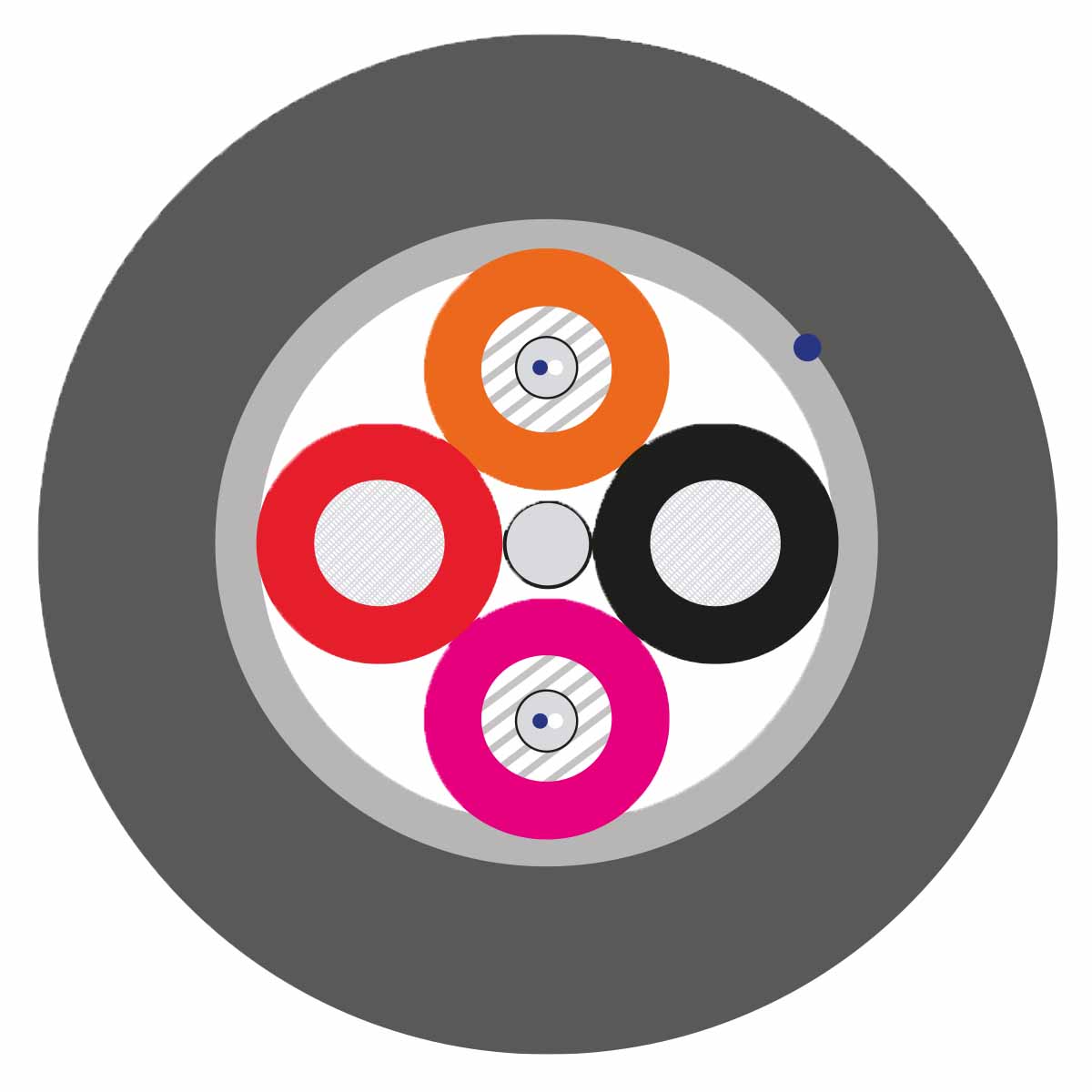

• Hybride LSZH : câbles combinant fibres optiques et conducteurs cuivre ou d'autres éléments dans une gaine commune, pour les installations nécessitant données et alimentation sur le même câble

Comment choisir un câble fibre optique tertiaire ou industrie ?

Les critères de sélection couvrent plusieurs dimensions :

• Type de fibre : OM3 et OM4 pour les liaisons multimode (campus, inter-baies, distances inférieures à quelques centaines de mètres) ; OS2 G657A1 pour les liaisons monomode longue distance ou les installations FTTH/backbone
• Nombre de brins : de 4 à 48 selon le nombre de liens actifs prévus et la réserve souhaitée pour les extensions futures
• Structure : libre (250 µm) pour les tirages en fourreau sur longues distances ; serrée (900 µm) pour les raccordements fréquents et les courtes distances en intérieur
• Gaine : LSZH en intérieur et dans les zones à passage de public ; PE pour les passages extérieurs ; PE armé acier pour l'enterré ou l'aérien exposé
• Classe de réaction au feu : à définir selon la réglementation applicable au bâtiment (ERP, IGH, tertiaire standard) ; CR1-C1 pour les circuits de sécurité
• Armature : acier ou fibre de verre contre les rongeurs et les contraintes d'écrasement en fourreau

Questions fréquentes

Quelle différence entre une structure libre et une structure serrée ?

En structure libre, les fibres sont logées dans des tubes souples remplis de gel thixotrope qui les protège de l'humidité et des contraintes ; l'accès aux fibres nécessite un nettoyage du gel. En structure serrée, chaque fibre est directement gainée à 900 µm, ce qui facilite le raccordement et l'épissure sans nettoyage préalable, au prix d'une protection moindre contre l'humidité.

Quand faut-il choisir de la fibre OM4 plutôt qu'OM3 ?

L'OM4 offre une bande passante modale plus élevée, ce qui permet des liaisons 40G ou 100G sur des distances plus longues qu'avec l'OM3. Pour des liens 10G en campus ou inter-baies jusqu'à quelques centaines de mètres, l'OM3 reste généralement suffisant.

Quelle classe de réaction au feu pour un câble en faux-plafond d'un bâtiment tertiaire ?

Les réglementations européennes et françaises imposent des classes de réaction au feu variables selon le type de bâtiment et la zone de cheminement. En tertiaire standard, la classe Cca est couramment appliquée. Pour les ERP ou les IGH, des classes supérieures (B2ca) peuvent être exigées. Il convient de se référer aux prescriptions du maître d'œuvre ou du bureau de contrôle.

Peut-on utiliser un câble LSZH en extérieur ?

La gaine LSZH seule n'offre pas de protection suffisante contre l'humidité et les UV pour une pose en extérieur prolongée. Pour les passages extérieurs, une gaine PE ou une version int./ext. avec protection supplémentaire est nécessaire.

Qu'est-ce qu'une fibre G657A1 ?

La G657A1 désigne une fibre monomode OS2 à faible sensibilité aux courbures (bend-insensitive), standardisée par l'UIT-T. Elle tolère des rayons de courbure plus faibles que la G652 standard, ce qui la rend adaptée aux installations avec contraintes de passage (fourreaux étroits, boîtiers compacts).
