Dispositifs d'épanouissement fibre optique : organisation des câbles multi-tubes

Lorsqu'un câble optique à structure tubulaire (micromodules, tubes souples ou tubes rigides) arrive en tête d'armoire ou en entrée de boîtier, il est nécessaire de séparer chaque tube de façon ordonnée, de les arrimer mécaniquement et de les protéger avant de procéder aux épissures ou aux raccordements. C'est le rôle des dispositifs d'épanouissement, appelés aussi éclateurs ou boîtiers d'épanouissement.

Ces équipements s'installent en tête de baie, en entrée d'armoire de rue ou sur les structures de câblage FTTx, et acceptent des câbles de diamètres variés selon les modèles.

Les familles de dispositifs d'épanouissement

• Boîtiers éclateurs DEECAM : boîtiers conçus pour l'éclatement de câbles contenant des micromodules de diamètre 5/3 mm. Les modèles D18 et D25 accueillent respectivement jusqu'à 24 et 60 tubes

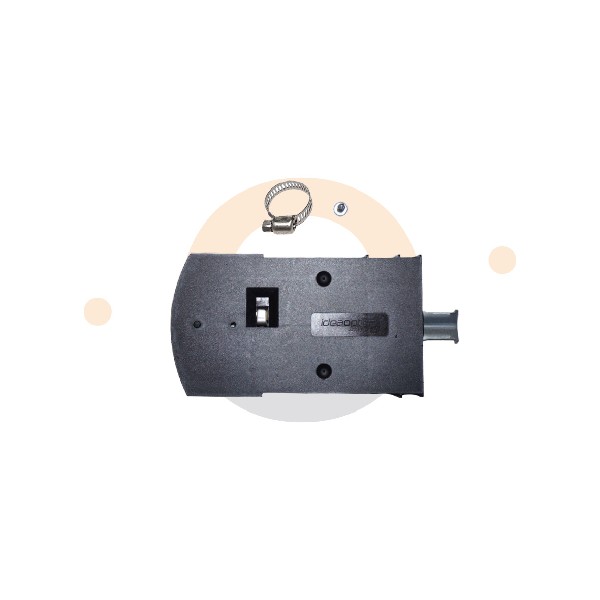

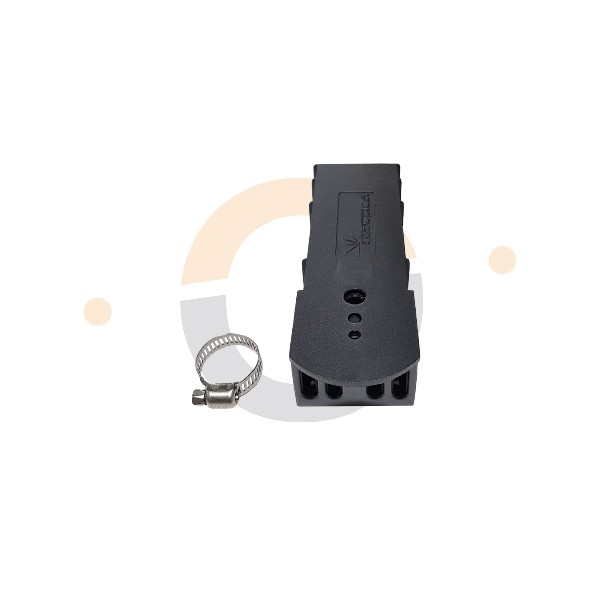

• Éclateurs IDEA : gamme d'éclateurs pour câbles multi-tubes, en capacités allant de 144FO (jusqu'à 6 tubes) à 576FO (jusqu'à 24 tubes), pour les points de distribution haute densité

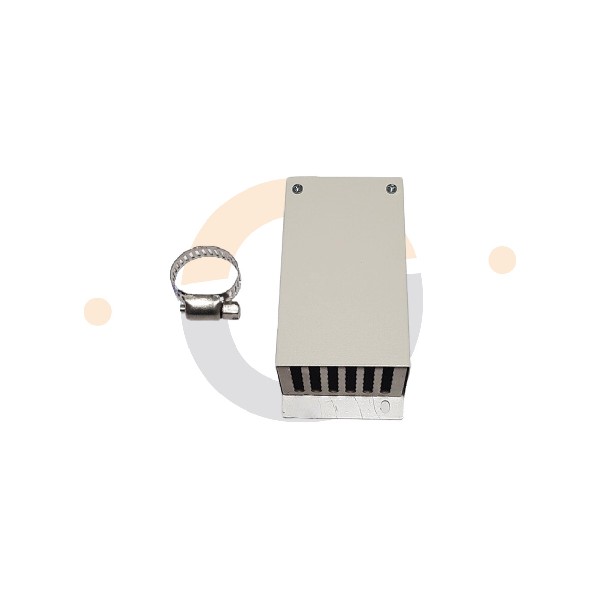

• Éclateurs grande capacité : pour les nœuds de distribution principaux, des modèles acceptent jusqu'à 36 tubes et plus de 800FO, voire jusqu'à 1728FO sur certains boîtiers
• Boîtiers d'épanouissement en acier : boîtiers en acier laminé peint époxy (RAL 7035), pour diamètres de câble de 8 à 22 mm selon modèle, avec sorties en gaines ondulées ou unités individuelles. Capacités 96, 288 ou 1728 fibres selon les modèles disponibles
• Kits d'arrimage rapide : systèmes de fixation et d'arrimage du câble principal et des micromodules en sortie d'éclateur, pour maintenir le câble sans contrainte mécanique sur les fibres

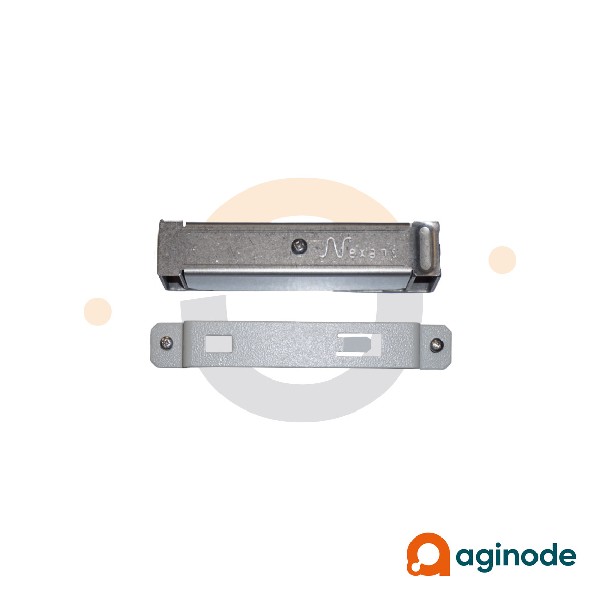

• BAEP (Boîtiers d'Arrimage et d'Épanouissement) : boîtiers combinant la fonction d'arrimage du câble et l'épanouissement des tubes, avec systèmes Omega pour le maintien mécanique

Comment choisir un dispositif d'épanouissement ?

• Nombre de tubes ou micromodules : déterminer le nombre de tubes du câble à éclater pour choisir un boîtier de capacité suffisante
• Diamètre du câble : vérifier la compatibilité entre le diamètre extérieur du câble et les entrées du boîtier
• Capacité en fibres : la capacité totale dépend du nombre de tubes et du nombre de fibres par tube. Prévoir une marge si des câbles supplémentaires sont attendus
• Matériau du boîtier : les boîtiers acier conviennent aux environnements nécessitant une robustesse mécanique accrue ; les modèles plastique sont adaptés aux intérieurs protégés
• Type de structure câble : micromodules 5/3 mm pour les réseaux FTTx modernes ; tubes de plus grand diamètre pour les câbles de transport ou les installations plus anciennes
• Compatibilité avec la baie : vérifier les dimensions et le mode de fixation (rail, berceau, montage direct) selon l'armoire ou le châssis concerné

Questions fréquentes

À quoi sert un éclateur fibre optique ?

L'éclateur sépare et organise les tubes ou micromodules d'un câble optique multi-éléments en les guidant individuellement vers les cassettes d'épissures ou les tiroirs de brassage. Sans ce dispositif, les tubes pourraient être pliés sous un rayon trop faible ou subir des tractions mécaniques pouvant dégrader les fibres.

Quelle est la différence entre un boîtier DEECAM et un éclateur IDEA ?

Les boîtiers DEECAM sont spécifiquement conçus pour les micromodules de diamètre 5/3 mm courants dans les réseaux FTTx TELENCO, avec un guidage adapté à ce format. Les éclateurs IDEA constituent une gamme plus générale couvrant une plage de capacités plus large, de 144FO à 576FO, adaptée à différents types de câbles multi-tubes.

Peut-on utiliser un dispositif d'épanouissement en extérieur ?

Certains boîtiers sont prévus pour une utilisation en extérieur ou en armoire de rue, avec une protection mécanique adéquate. Il convient de vérifier les conditions d'utilisation (température, exposition) spécifiées par le fabricant pour chaque modèle.

Comment s'installe un kit d'arrimage rapide ?

Le kit d'arrimage fixe le câble principal et les micromodules en sortie d'éclateur par serrage mécanique, sans percer ni coller les gaines. Il limite les contraintes de traction et de torsion sur les fibres lors des interventions ou des vibrations.
