Chambres et fourreaux

Chambres et fourreaux : infrastructure souterraine pour les réseaux télécom

Les réseaux souterrains de télécom et de fibre optique reposent sur une infrastructure de génie civil composée de fourreaux assurant la protection des câbles dans le sol, de chambres de tirage permettant l'accès aux câbles et la réalisation des épissures, et d'une multitude d'accessoires garantissant l'étanchéité, l'organisation et la durabilité des installations. La qualité de cette infrastructure conditionne la facilité des interventions futures et la protection des câbles sur toute la durée de vie du réseau.

Les matériaux couramment utilisés sont le PVC rigide pour les fourreaux sous voirie légère et les installations intérieures, et le PEHD (polyéthylène haute densité) pour les applications en terrain difficile ou soumises à des pressions mécaniques plus importantes.

Les familles de chambres et fourreaux

• Chambres de tirage et regards : structures enterrées permettant l'accès aux câbles, le tirage sur grandes longueurs et l'hébergement des épissures ou des manchonnages en réseau souterrain
• Fourreaux, gaines PVC et accessoires : tubes annelés ou lisses en PVC, raccords droits, coudes, bouchons d'obturation (coniques ou à coller), manchons de jonction, peignes de séparation pour la pose en tranchée
• Gaines PEHD et accessoires : tubes en polyéthylène haute densité, raccords droits translucides, manchons de réparation en coquille, obturateurs d'alvéoles autogonflants, bouchons avec attache fillin pour l'obturation temporaire

Comment choisir ses chambres et fourreaux ?

Le choix des fourreaux et accessoires dépend de plusieurs critères :

• Matériau : PVC ou PEHD : le PVC convient aux installations classiques en tranchée sous faible charge ; le PEHD est privilégié pour sa résistance aux chocs, sa flexibilité et sa tenue en terrain instable ou en fonçage
• Diamètre nominal : le diamètre intérieur du fourreau doit être compatible avec le ou les câbles à tirer (en tenant compte du coefficient d'espace libre recommandé) et avec les accessoires de tirage (aiguille, mandrin)

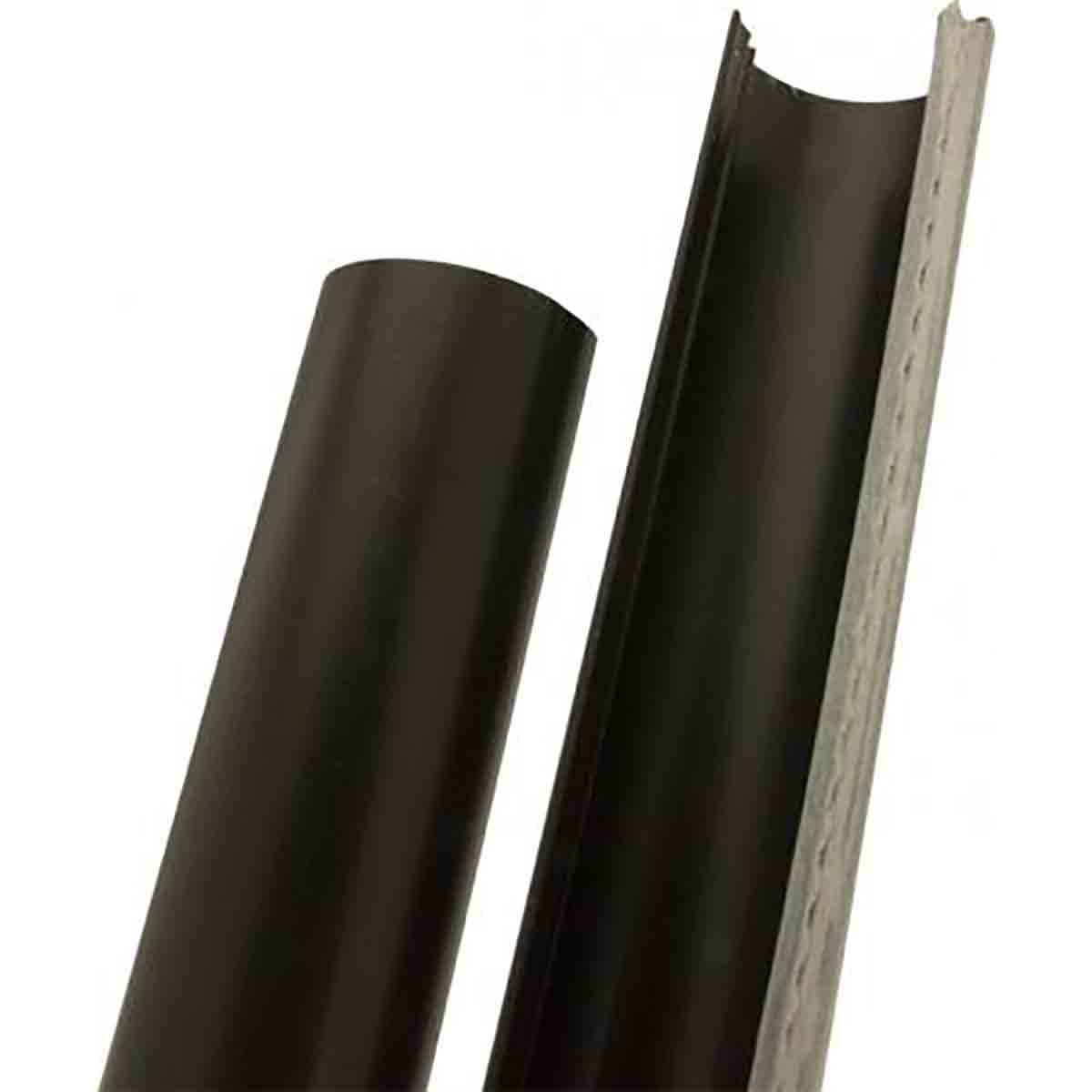

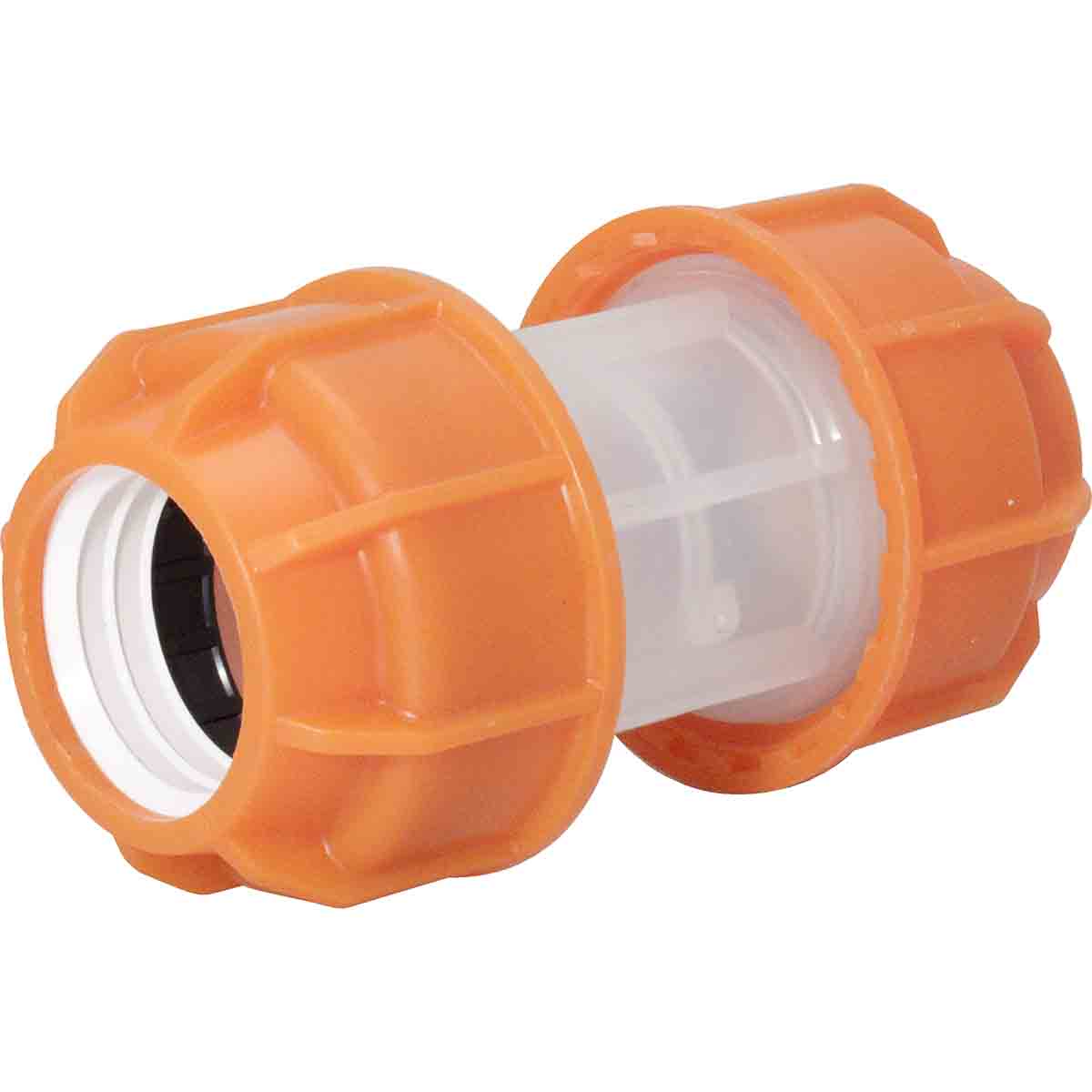

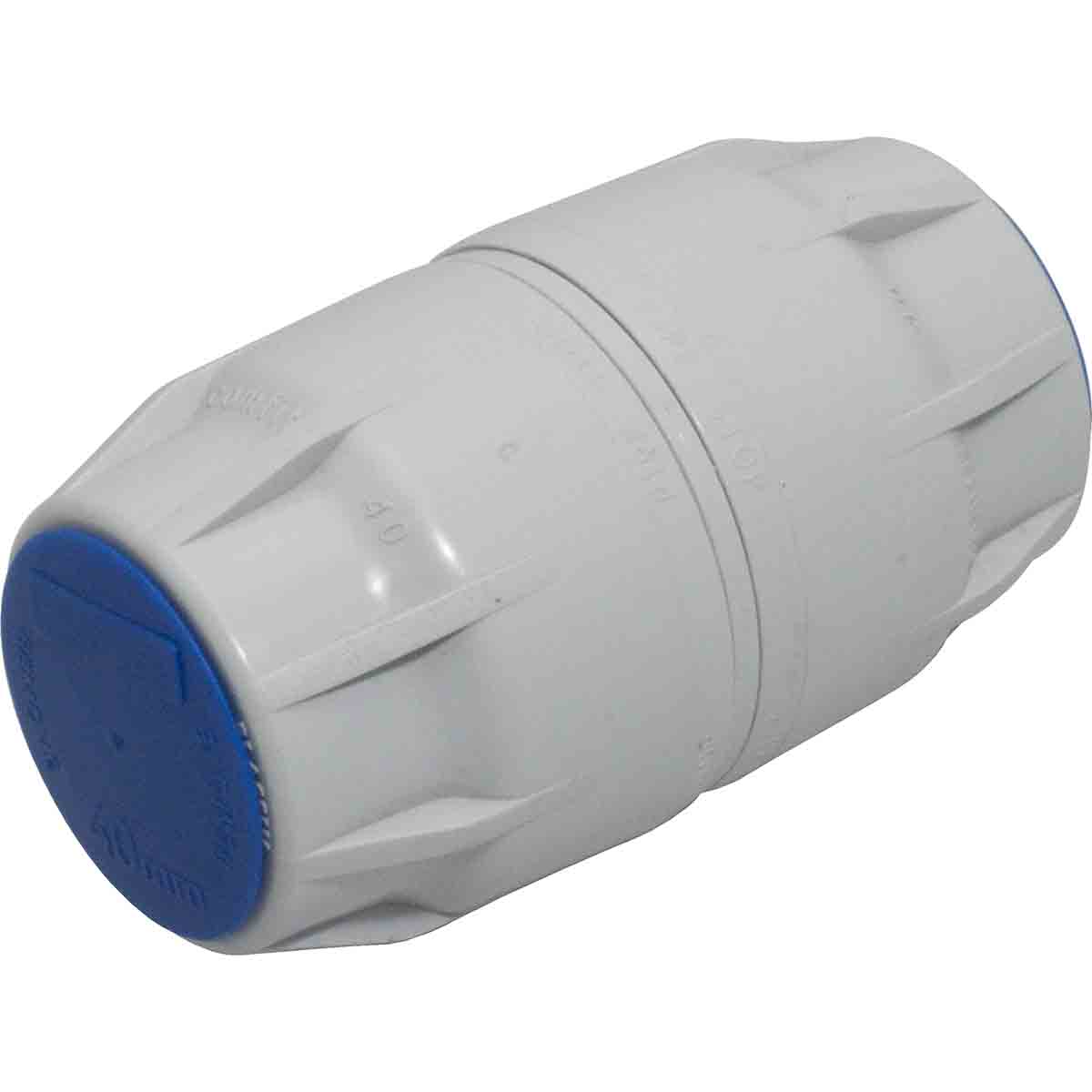

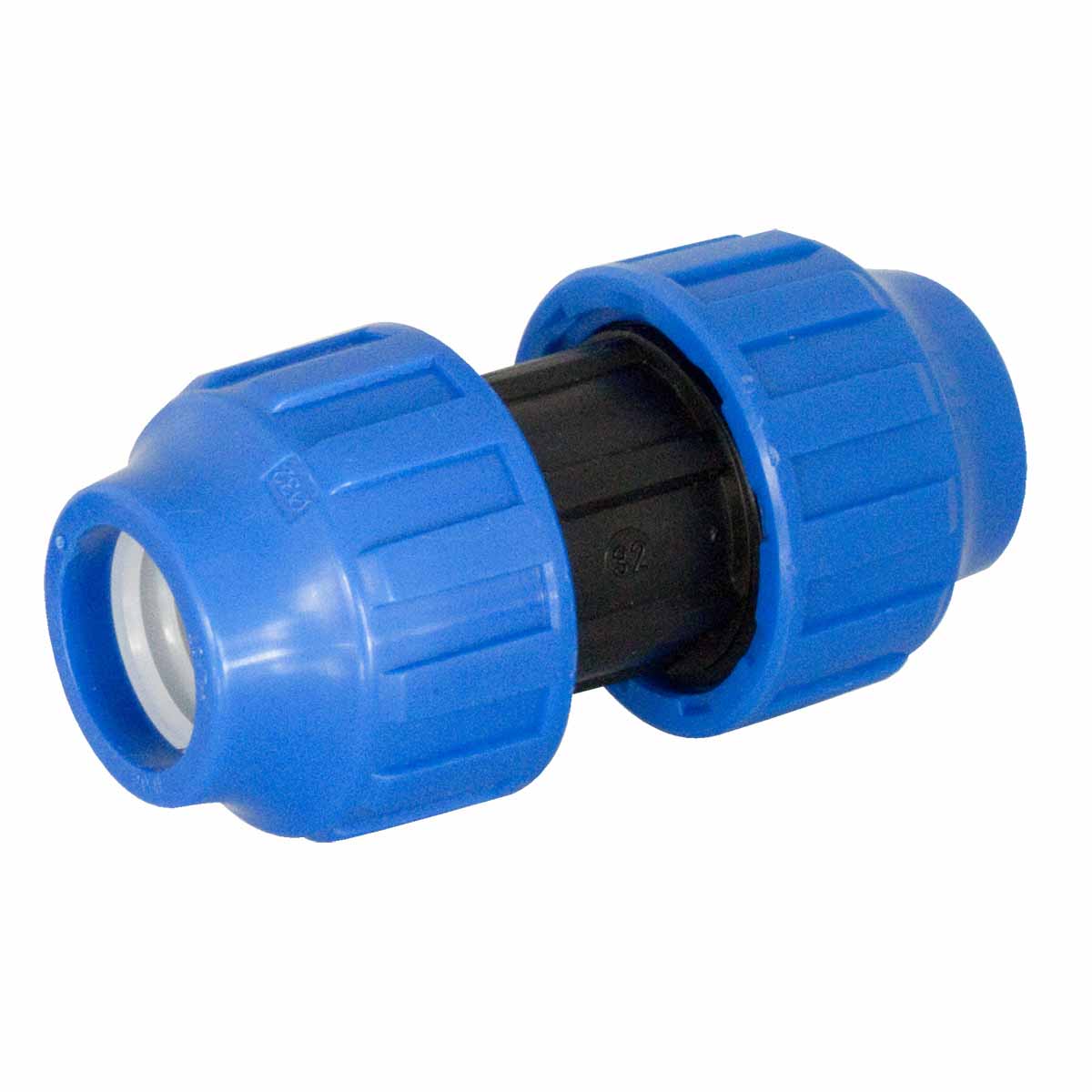

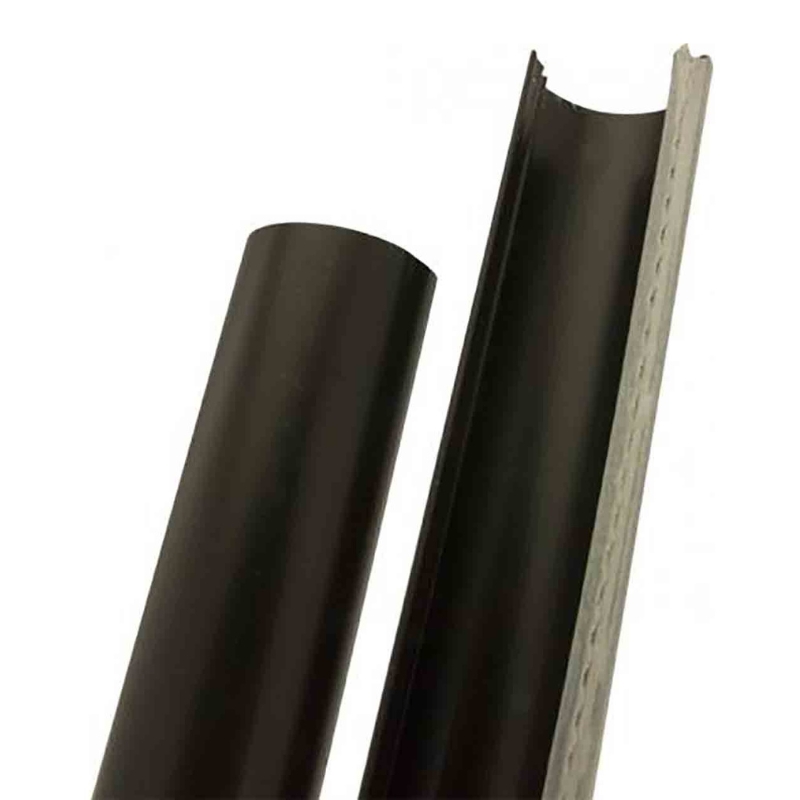

• Type de raccord : les raccords droits à visser sont démontables et permettent un réglage en longueur ; les raccords collés (avec colle PVC) offrent une étanchéité permanente ; les coquilles MCR permettent la réparation sans dépose du fourreau
• Obturation et étanchéité : les bouchons coniques (types BOA, SAF, AAF) protègent temporairement les fourreaux pendant les travaux ; les obturateurs autogonflants assurent une étanchéité durable aux gaz, à l'humidité et aux rongeurs une fois les câbles posés

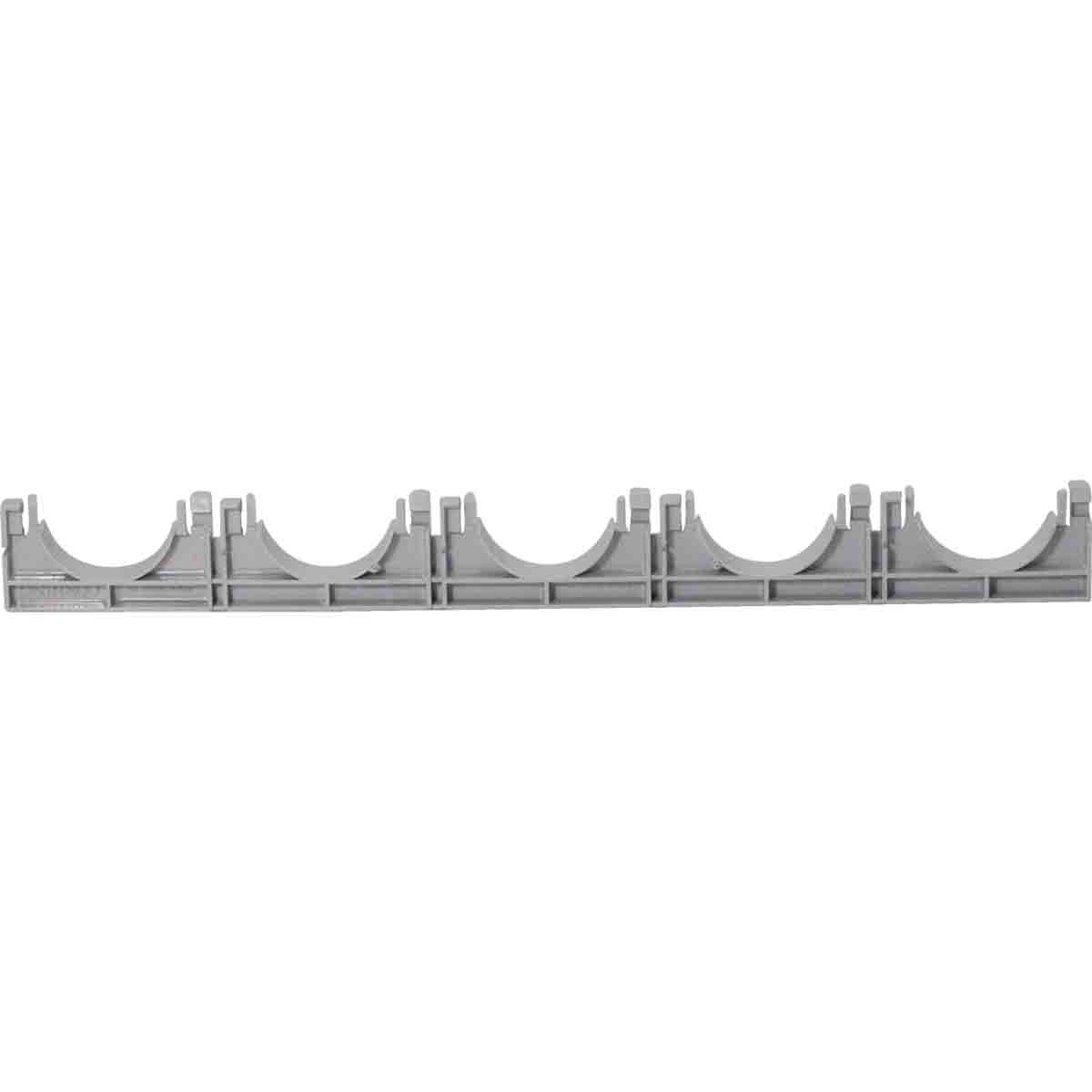

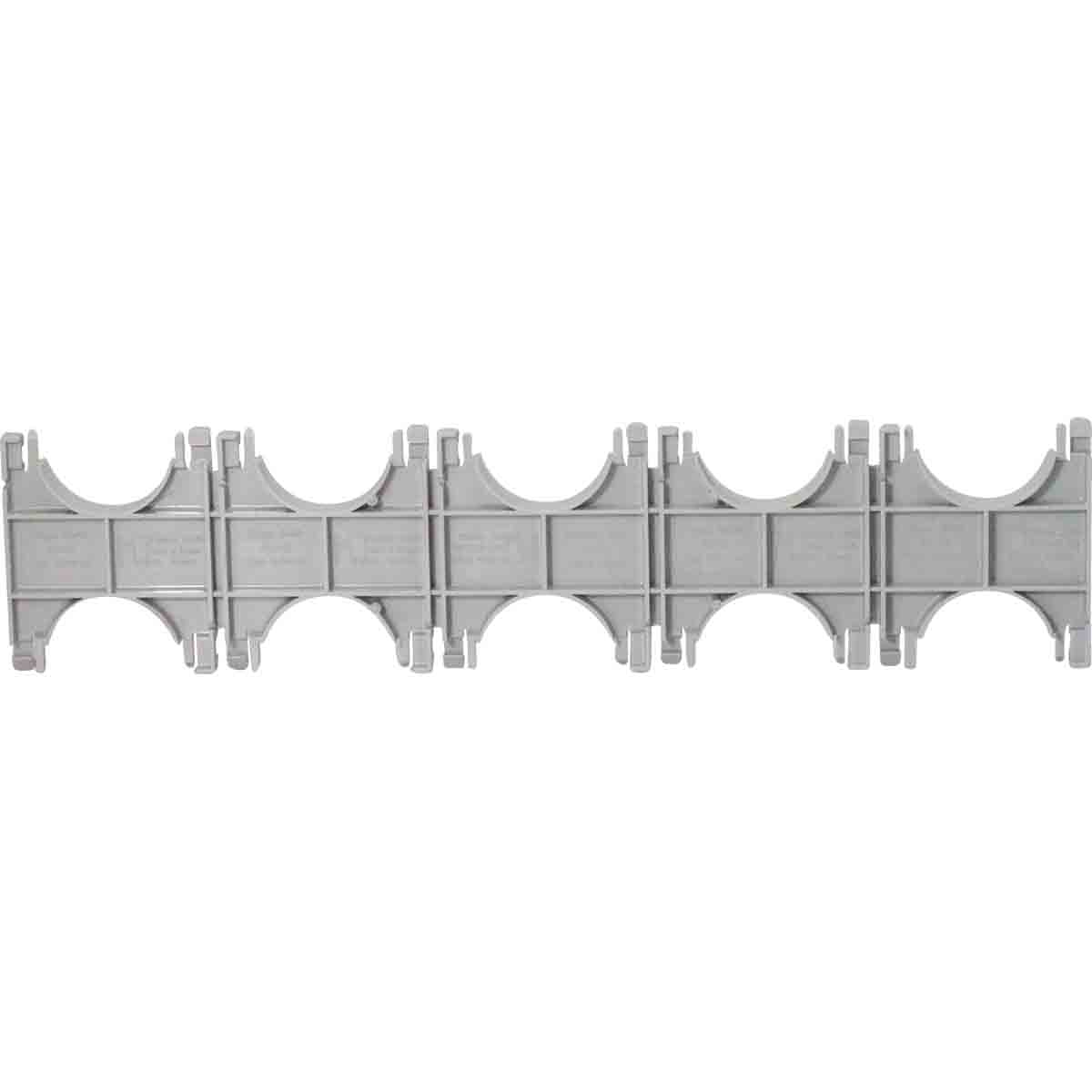

• Organisation en tranchée : les peignes de séparation (simples ou doubles, tranchables) maintiennent l'espacement entre fourreaux lors du coulage ou du remblayage, évitant les chevauchements et facilitant les interventions ultérieures

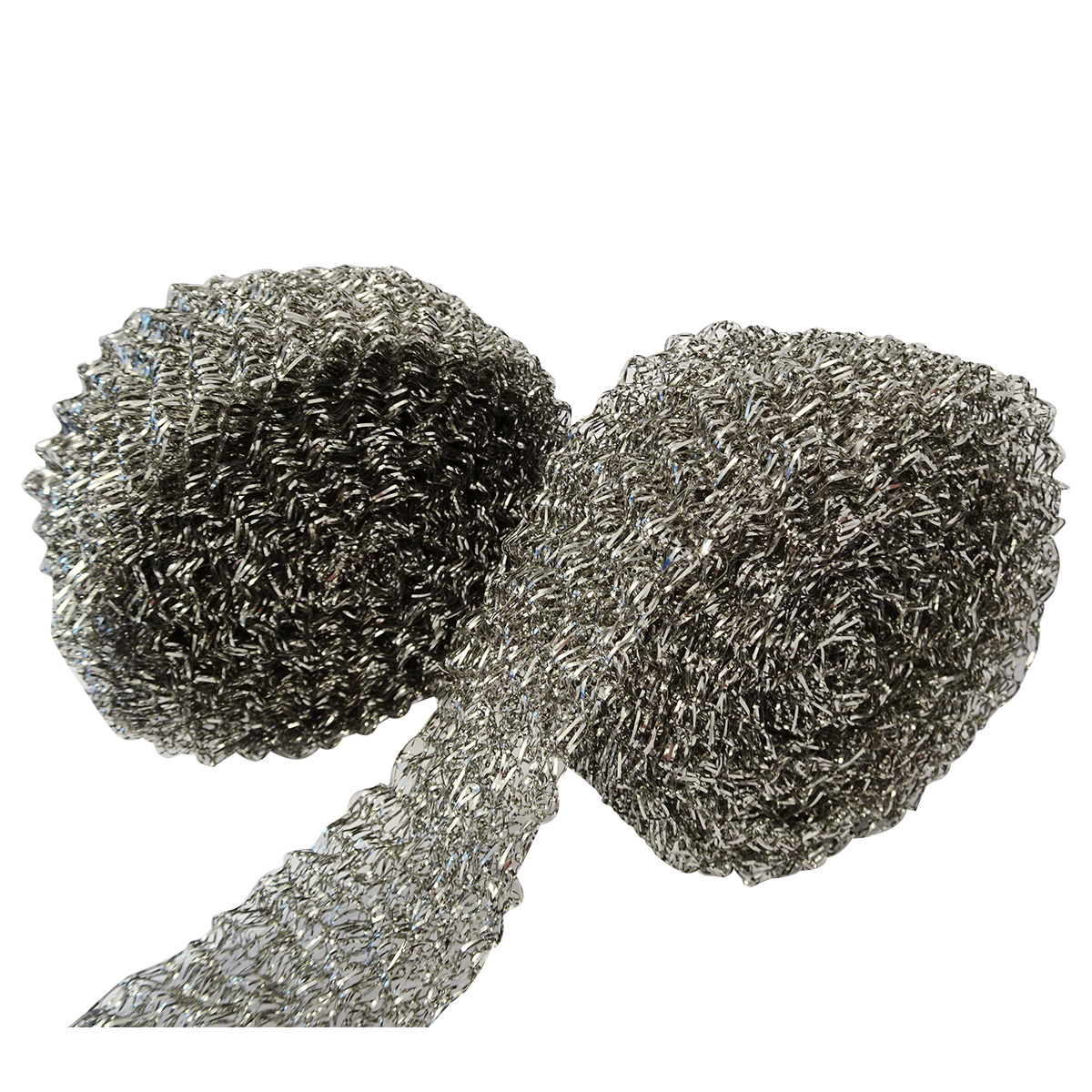

• Protection contre les rongeurs : les brosses anti-rongeurs en polyamide s'installent dans les conduits pour obstruer le passage des rongeurs dans les caniveaux et chambres

Questions fréquentes

Quelle différence entre un fourreau PVC et une gaine PEHD ?

Le PVC rigide offre une bonne résistance mécanique en tranchée stable et convient aux poses sous voirie légère. Le PEHD est plus souple, résiste mieux aux chocs et à la déformation sous charge ; il est préféré pour les poses en terrain accidenté, en fonçage ou lorsque la continuité sans joints est possible (tube en grande longueur).

Comment obstruer temporairement un fourreau pendant les travaux ?

Des bouchons coniques (types BOA, SAF, AAF) s'insèrent dans les extrémités des fourreaux mâles ou femelles pour empêcher l'infiltration d'eau, de boue ou de sable pendant la durée du chantier. Ils sont ensuite retirés avant le tirage des câbles.

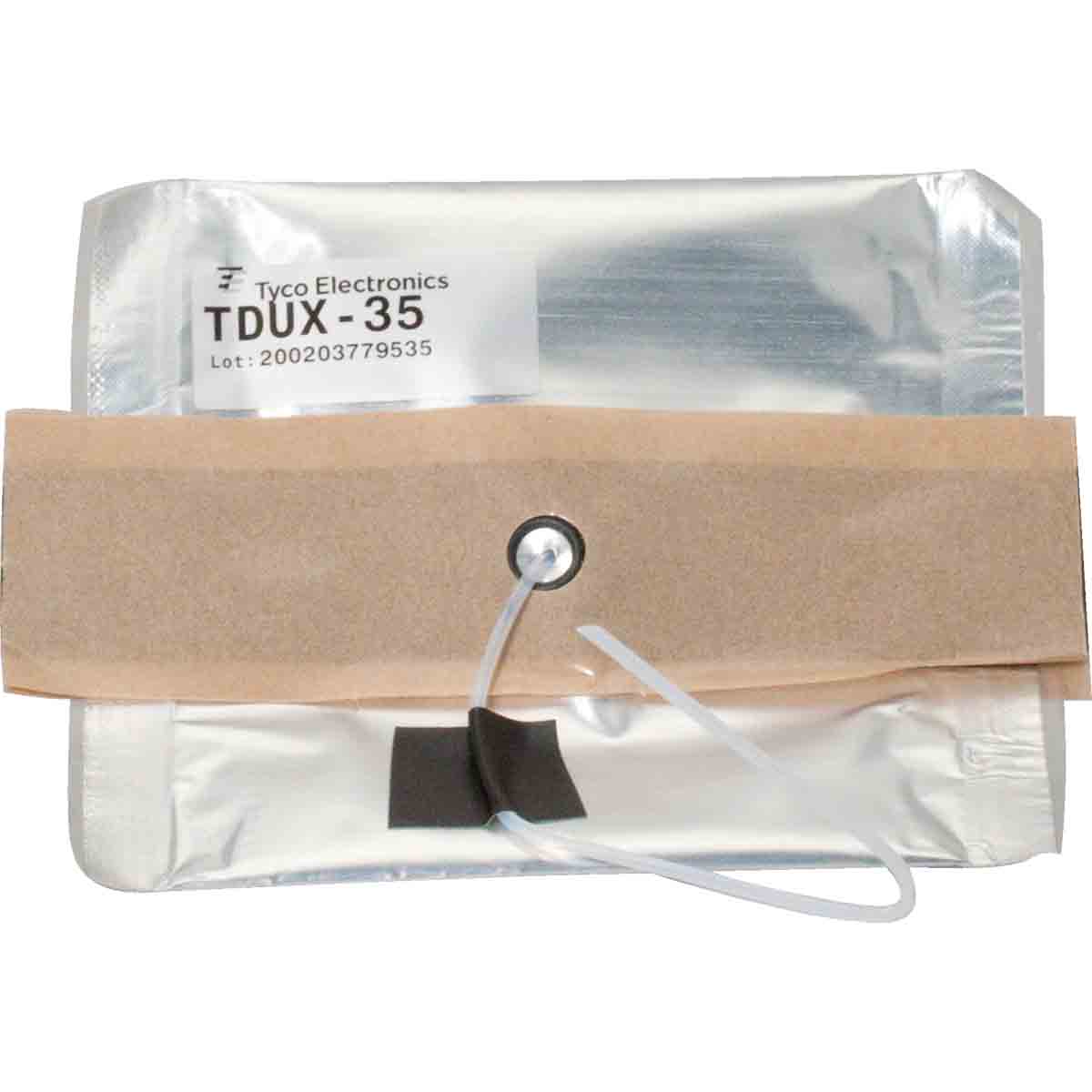

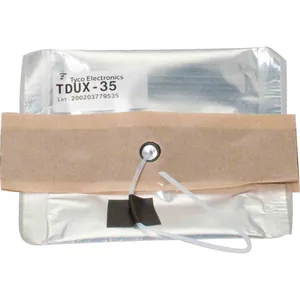

Qu'est-ce qu'un obturateur autogonflant ?

C'est un dispositif d'étanchéité permanent qui se gonfle par absorption d'humidité pour remplir l'espace annulaire entre le câble et le fourreau, assurant ainsi l'étanchéité aux gaz, à l'eau et aux nuisibles. Il s'adapte aux fourreaux vides ou déjà occupés par des câbles de différents diamètres.

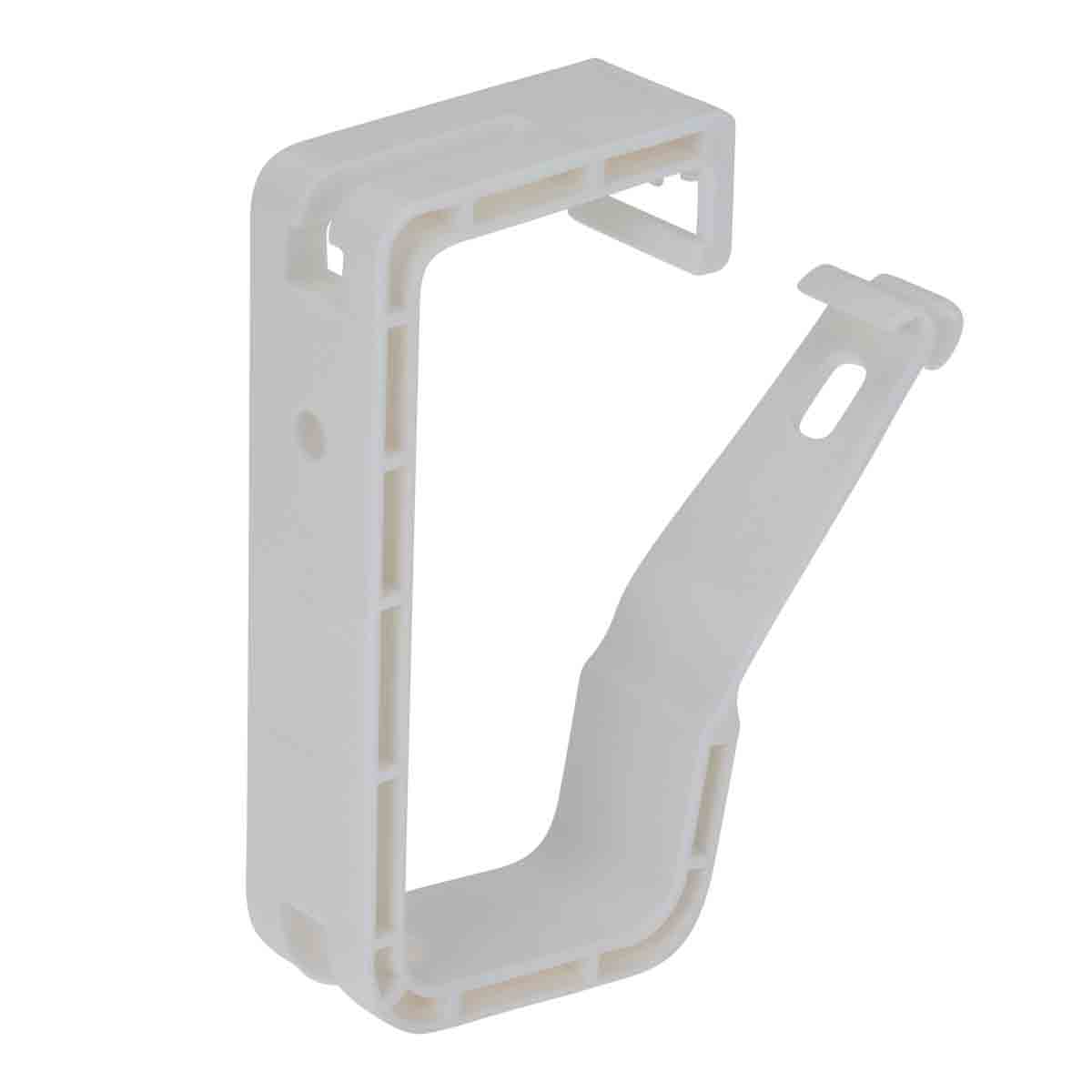

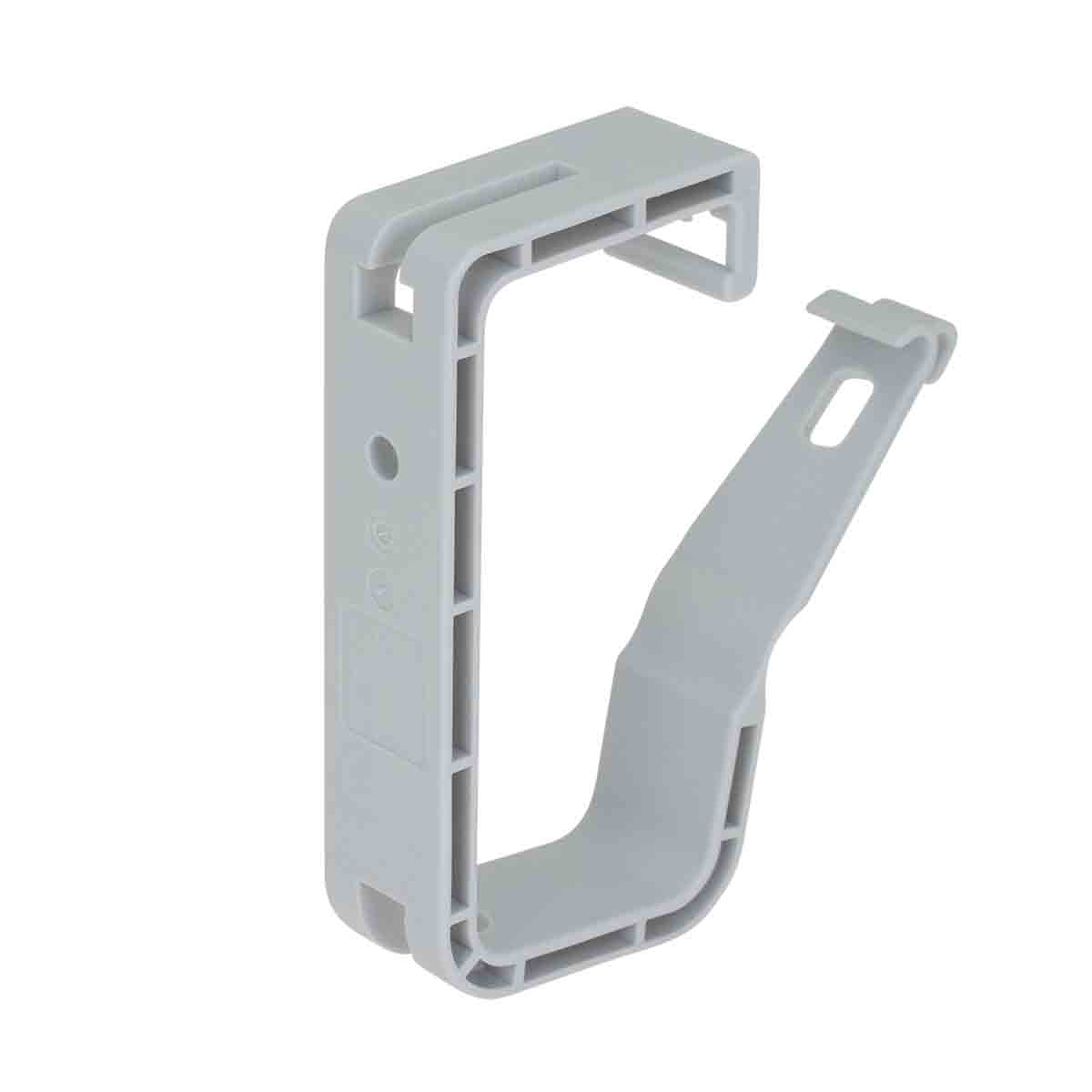

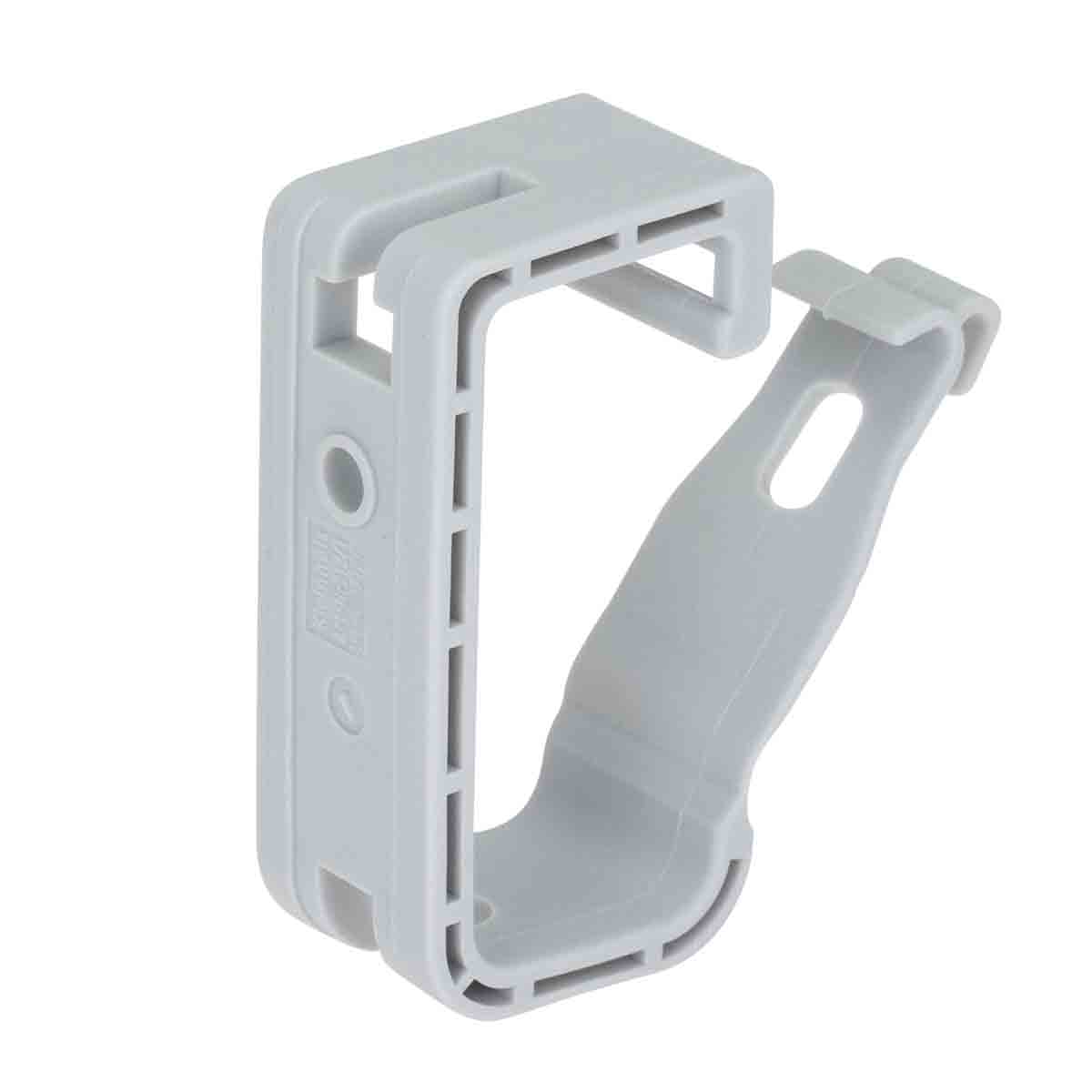

À quoi servent les consoles dans les chambres de tirage ?

Elles permettent d'organiser et de supporter les câbles et manchons à l'intérieur des chambres, en maintenant un rayon de courbure suffisant pour les câbles optiques et en facilitant l'accès lors des interventions de maintenance ou d'extension du réseau.
