Tirage de câble

Tirage de câble : outils pour le passage en conduite

L'acheminement d'un câble dans un conduit — qu'il soit vide, partiellement occupé ou de faible section — mobilise des outils mécaniques et pneumatiques distincts selon le diamètre de la gaine, la longueur à couvrir et le type de câble à passer. Un matériel adapté réduit le risque d'endommagement du câble et du conduit, et améliore la productivité sur chantier.

Les familles de tirage de câble

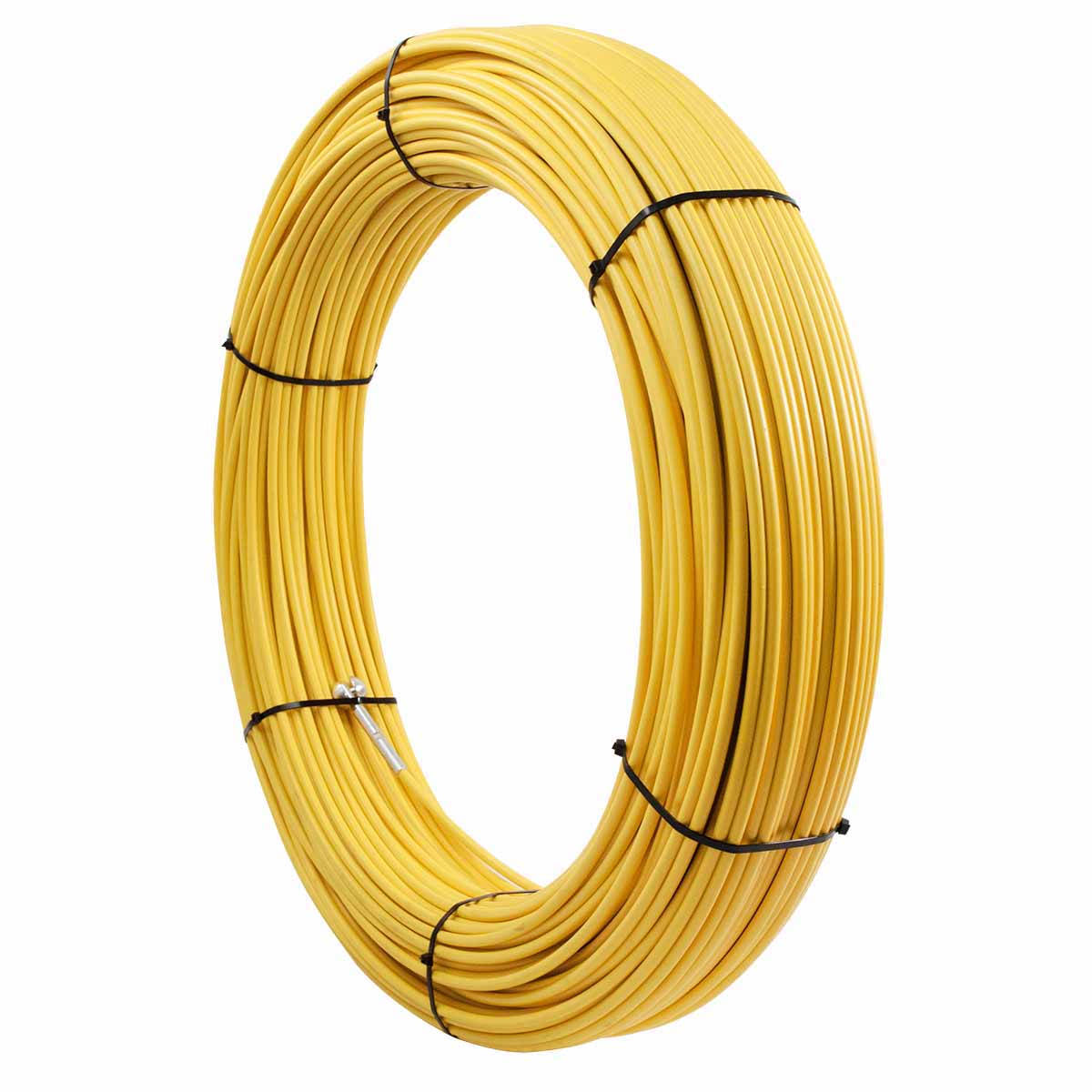

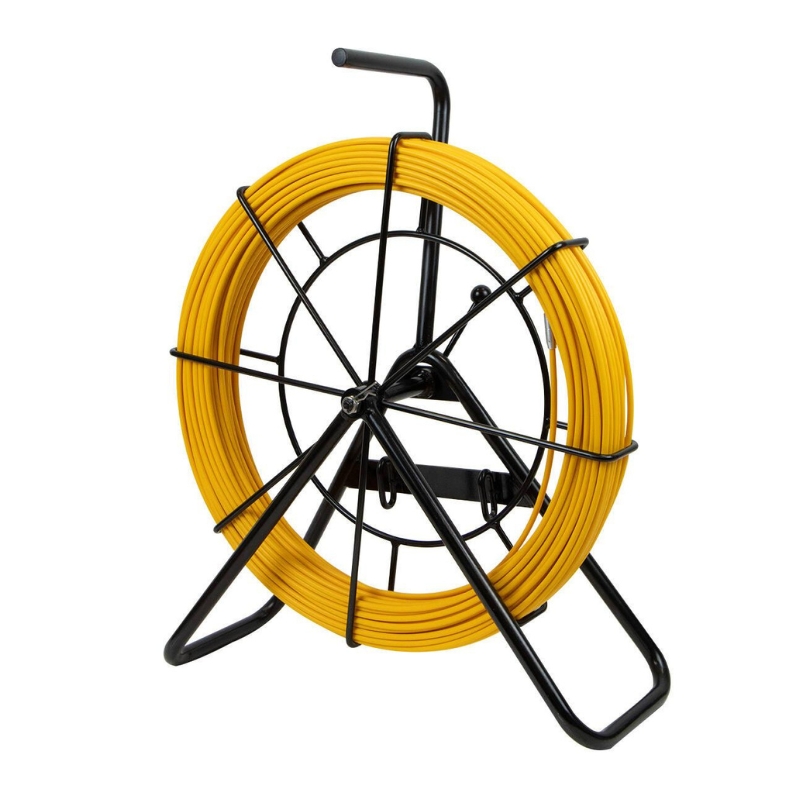

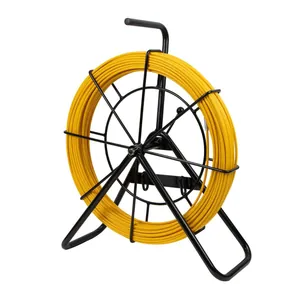

• Aiguilles de tirage : joncs rigides en fibre de verre, disponibles en différents diamètres (3 mm pour les conduites étroites FTTH de type D3, 7 mm, 11 mm…) et longueurs (jusqu'à 300 m). Certains modèles intègrent un frein manuel et une poignée ergonomique pour maîtriser la vitesse de sortie du jonc.

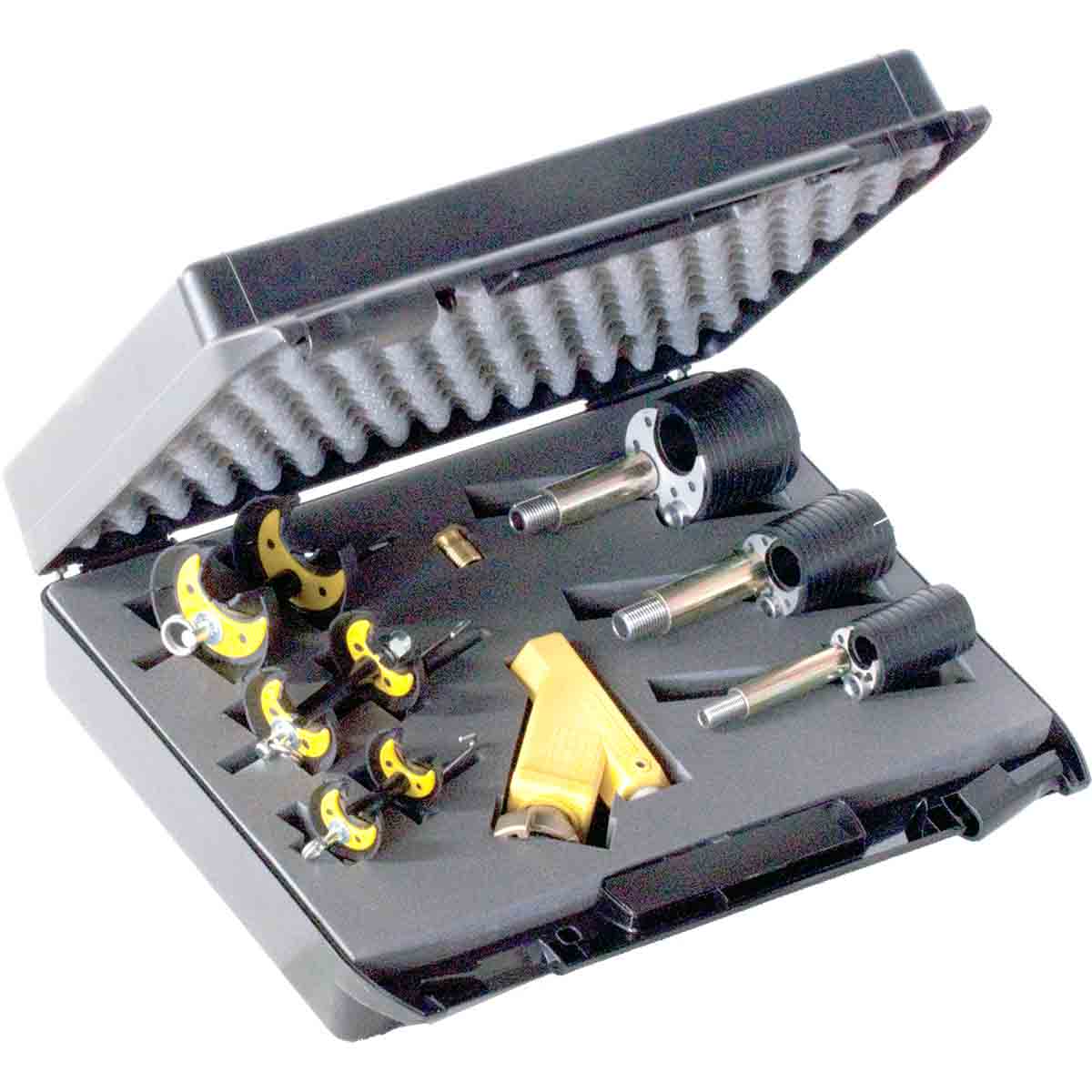

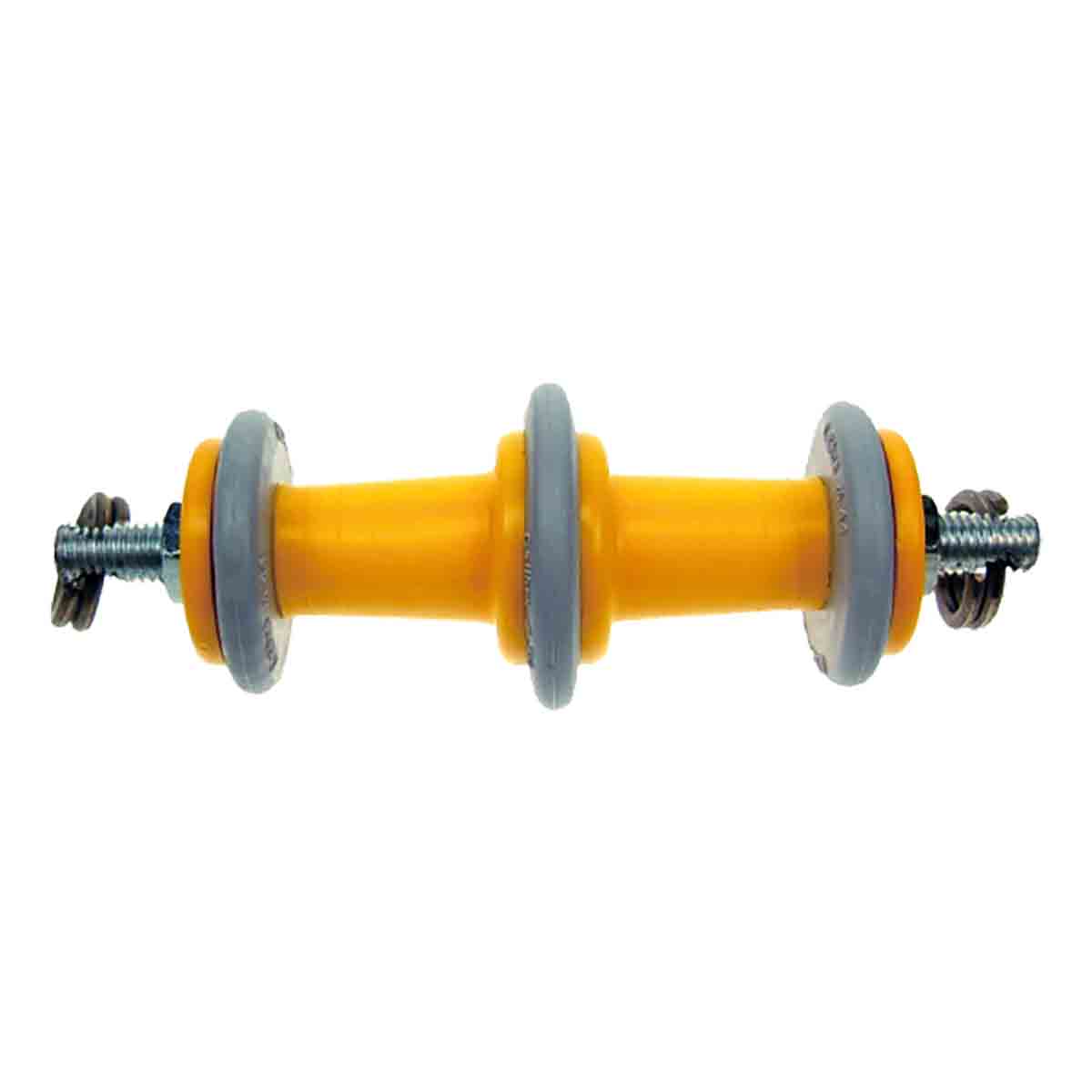

• Aiguillage pneumatique / furets : propulsés par air comprimé à l'intérieur des gaines, ces furets facilitent l'aiguillage dans les conduites longues ou à faible accessibilité. Diamètres courants de 45 mm à 110 mm.

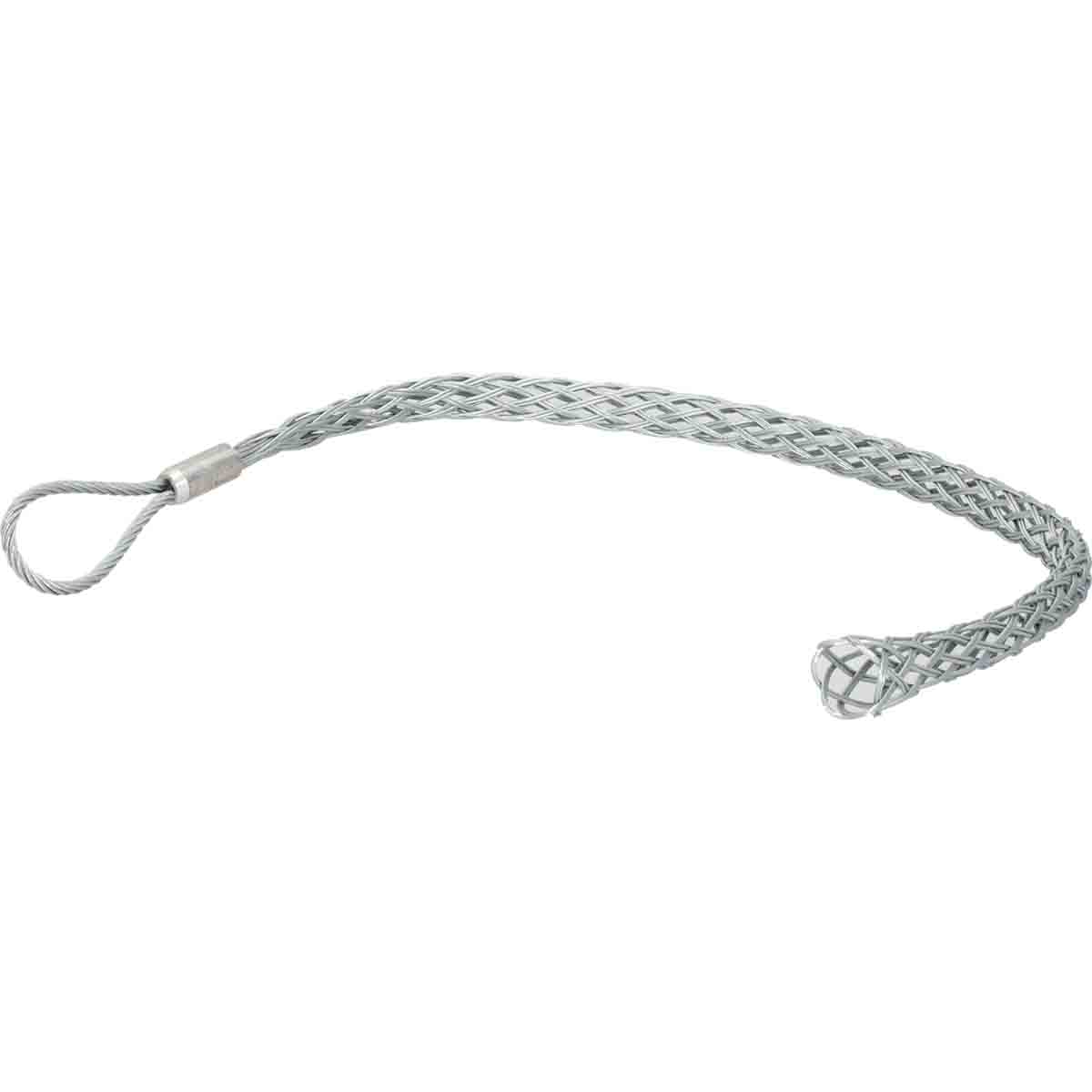

• Accessoires de tirage de câbles : tire-câbles à boucle simple (acier galvanisé), passe-câbles à galet, guides-fils centraux, poignées de préhension — tous dimensionnés au diamètre du câble ou de la conduite (25×28 mm, 50–65 mm…).

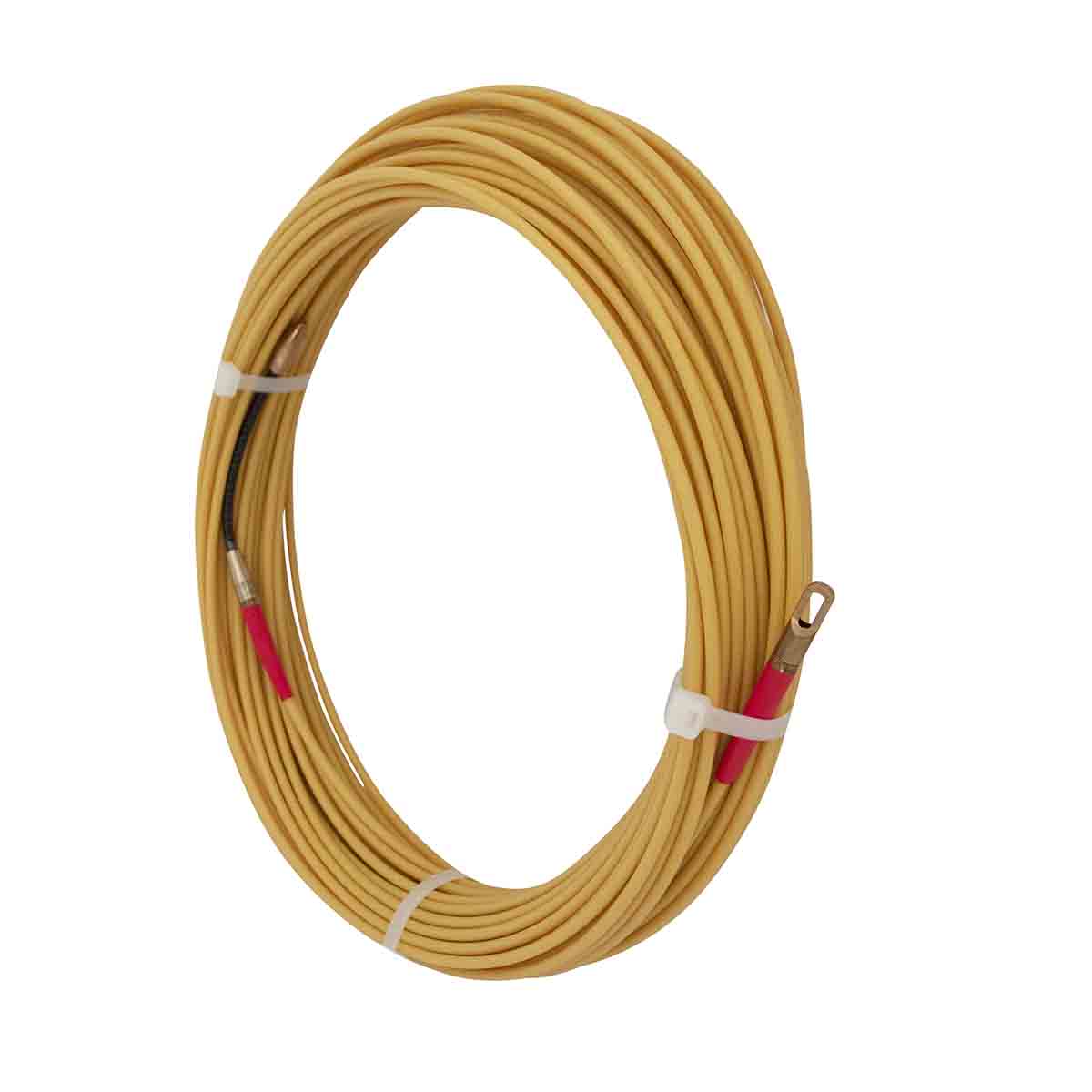

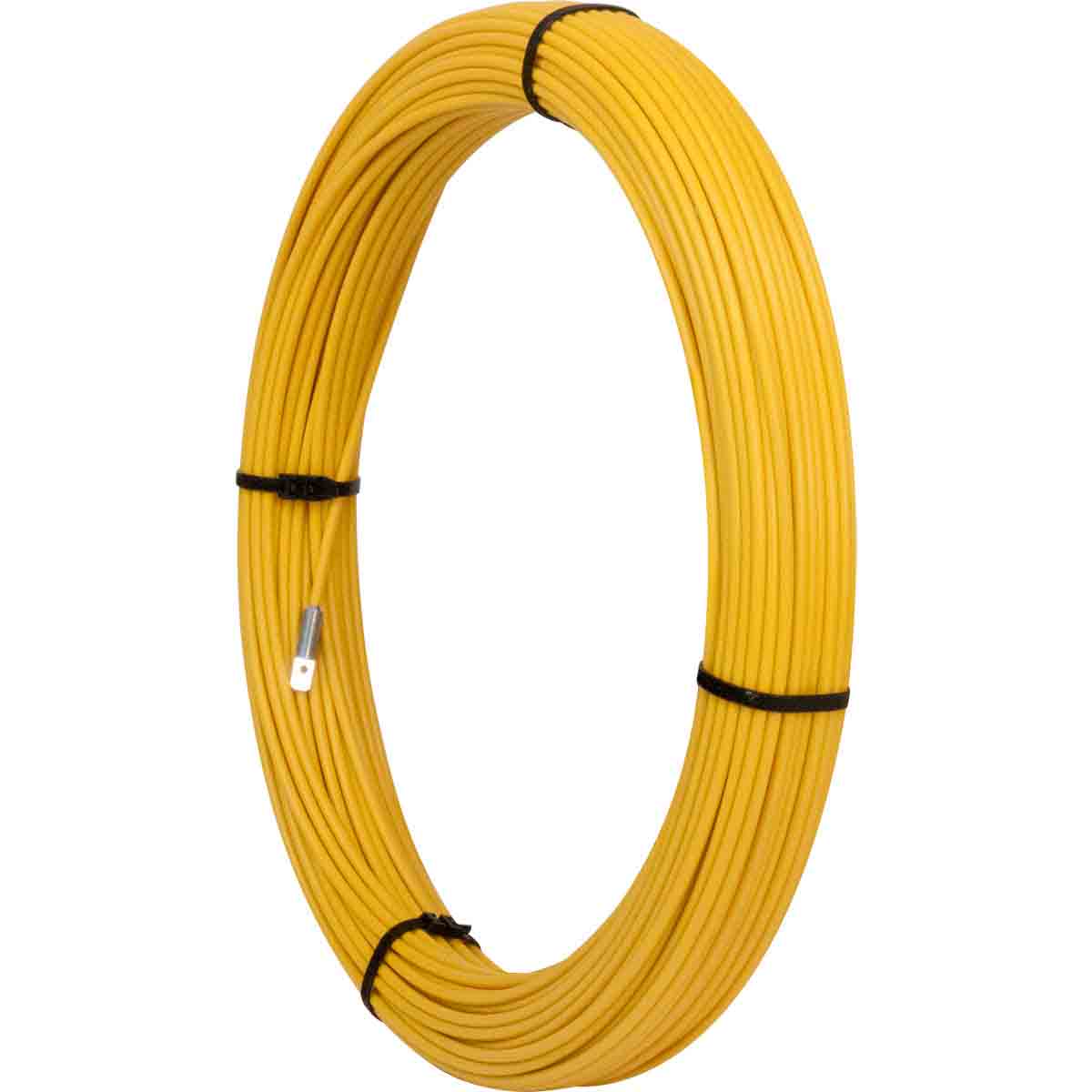

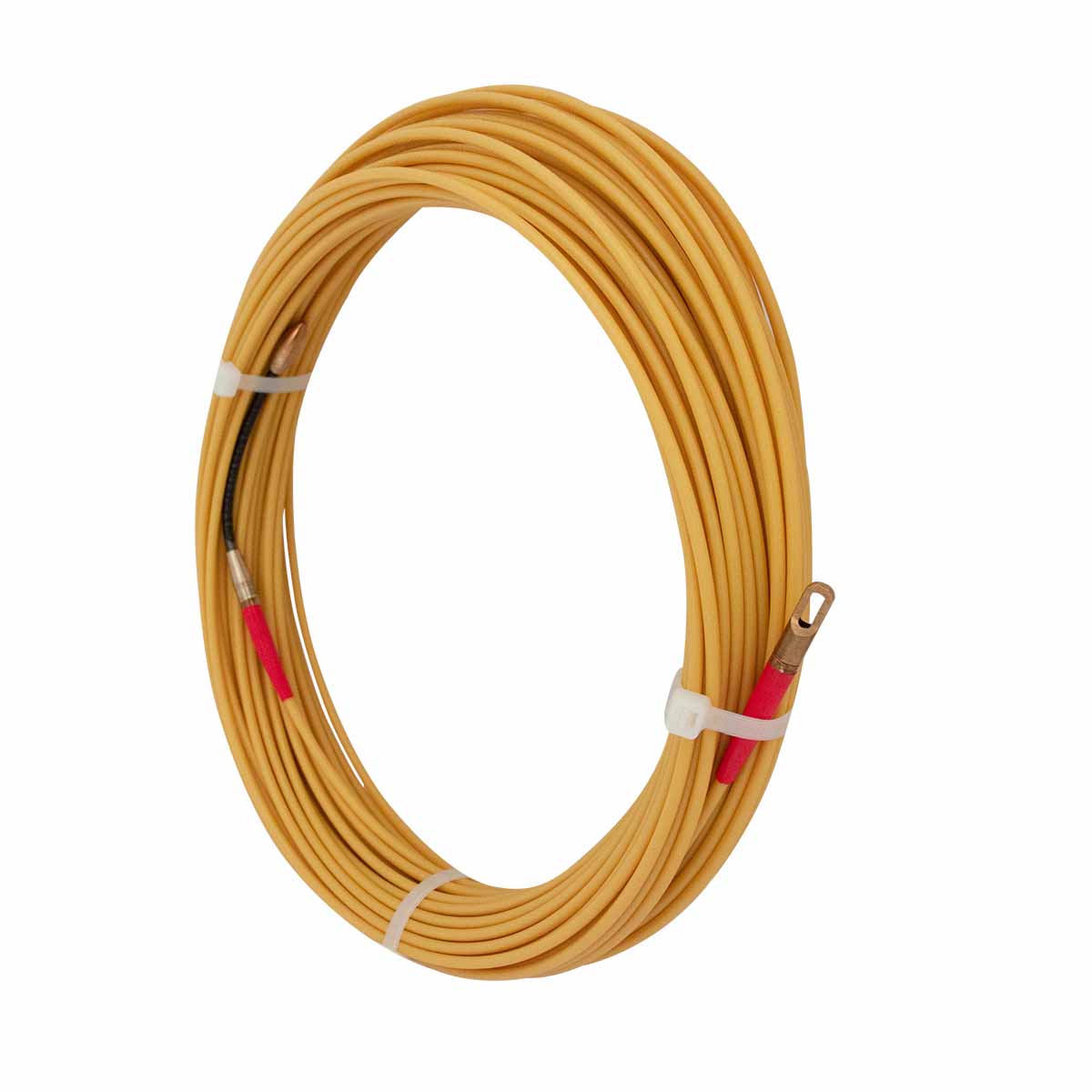

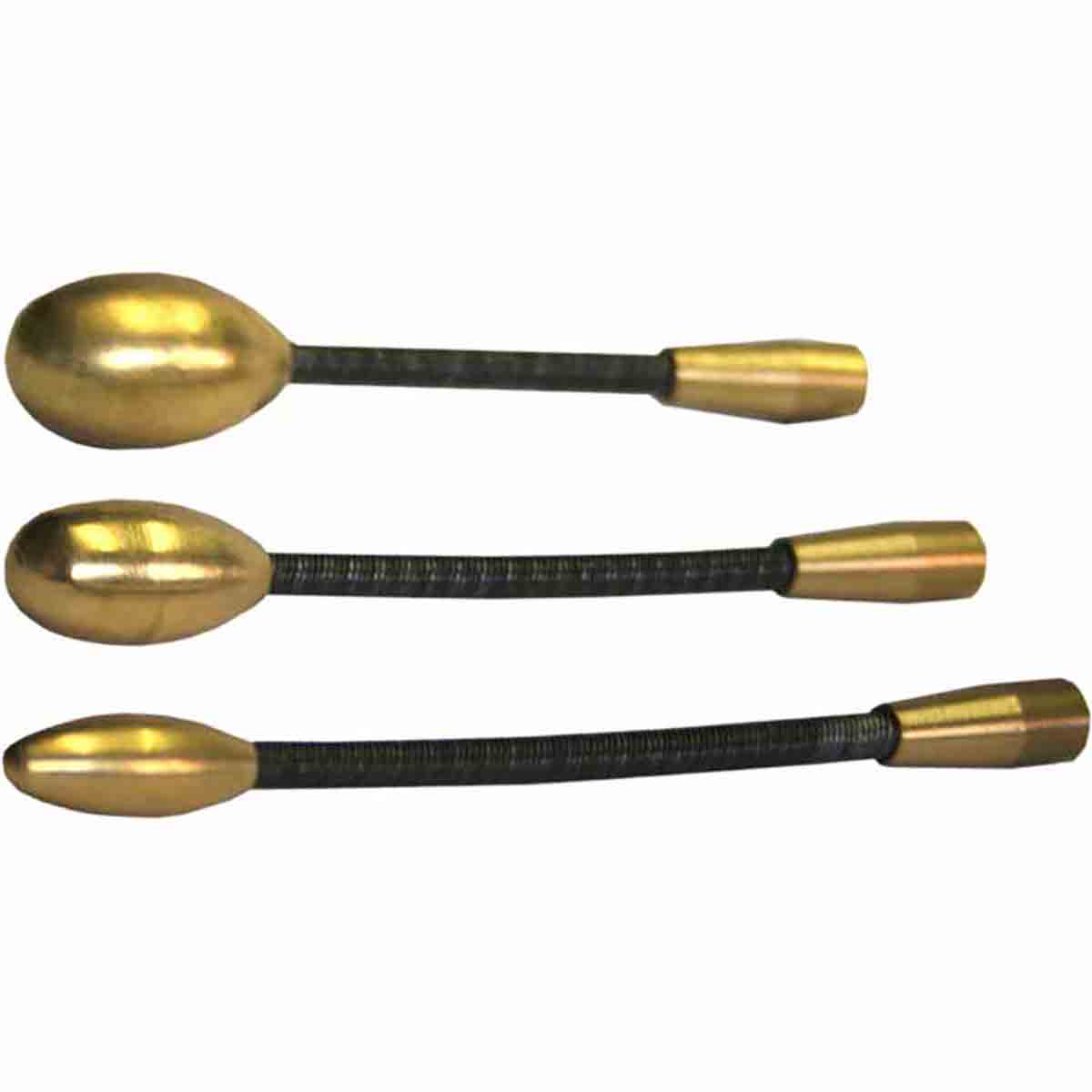

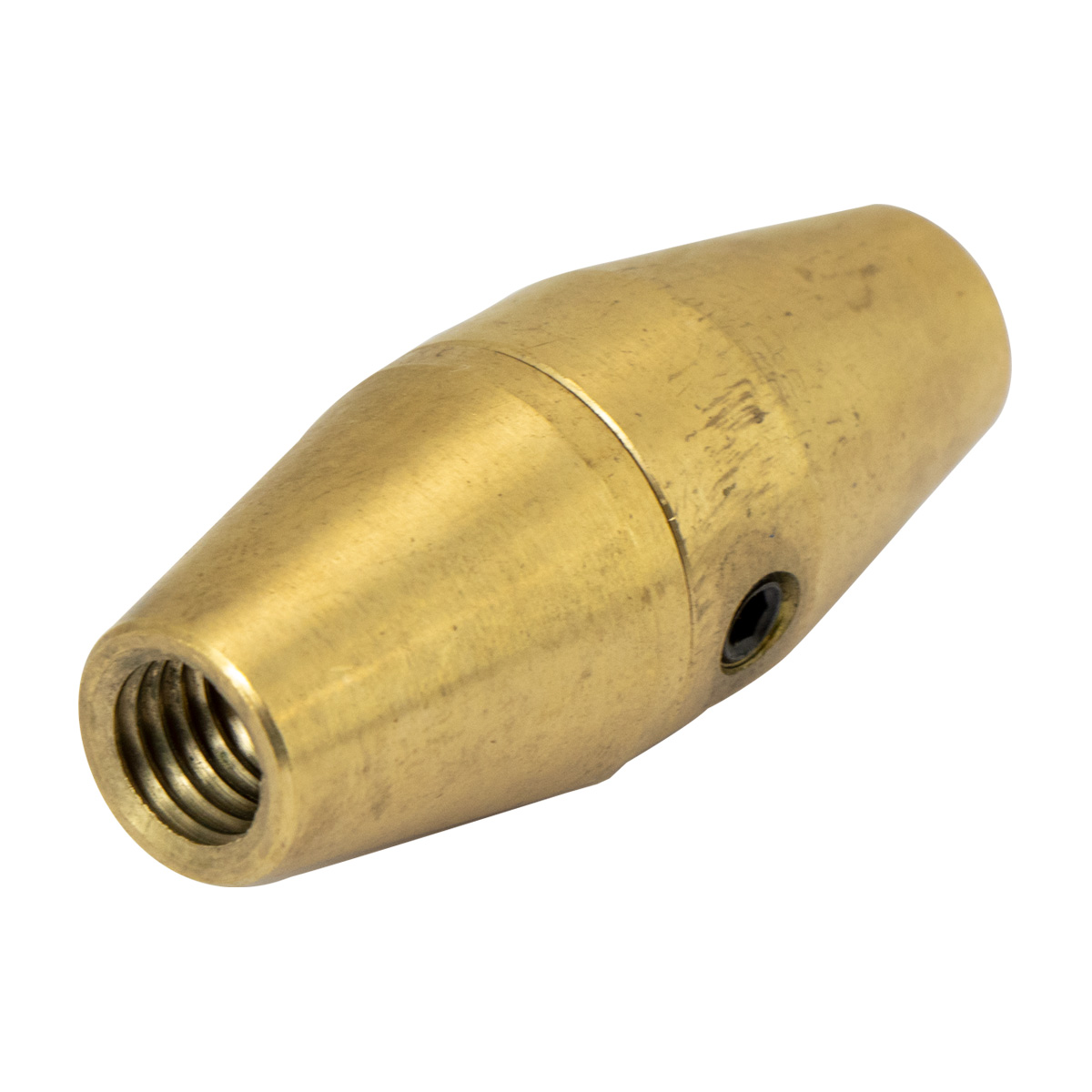

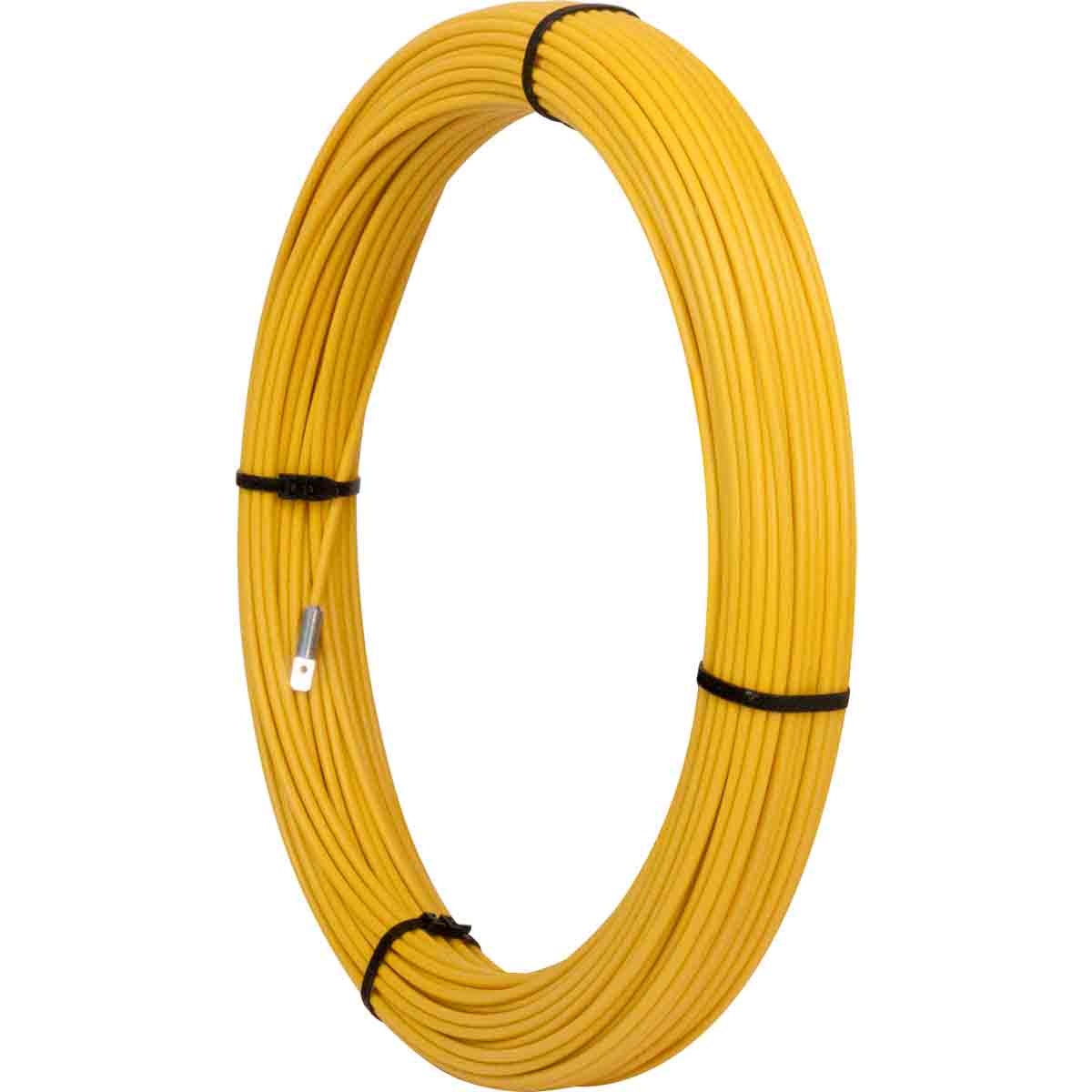

• Accessoires pour aiguille : embouts mâles, œillets de tirage, kits de réparation (colle, éléments d'extrémité) pour joncs Ø 3 mm et 7 mm, recharges d'aiguilles pour kits en cassette.
• Gaines électriques et télécoms : gaines ICTA annelées avec fil tire-aiguille préinstallé, gaines fendues PVC flexibles pour la protection et le regroupement de câbles optiques en installation télécom.

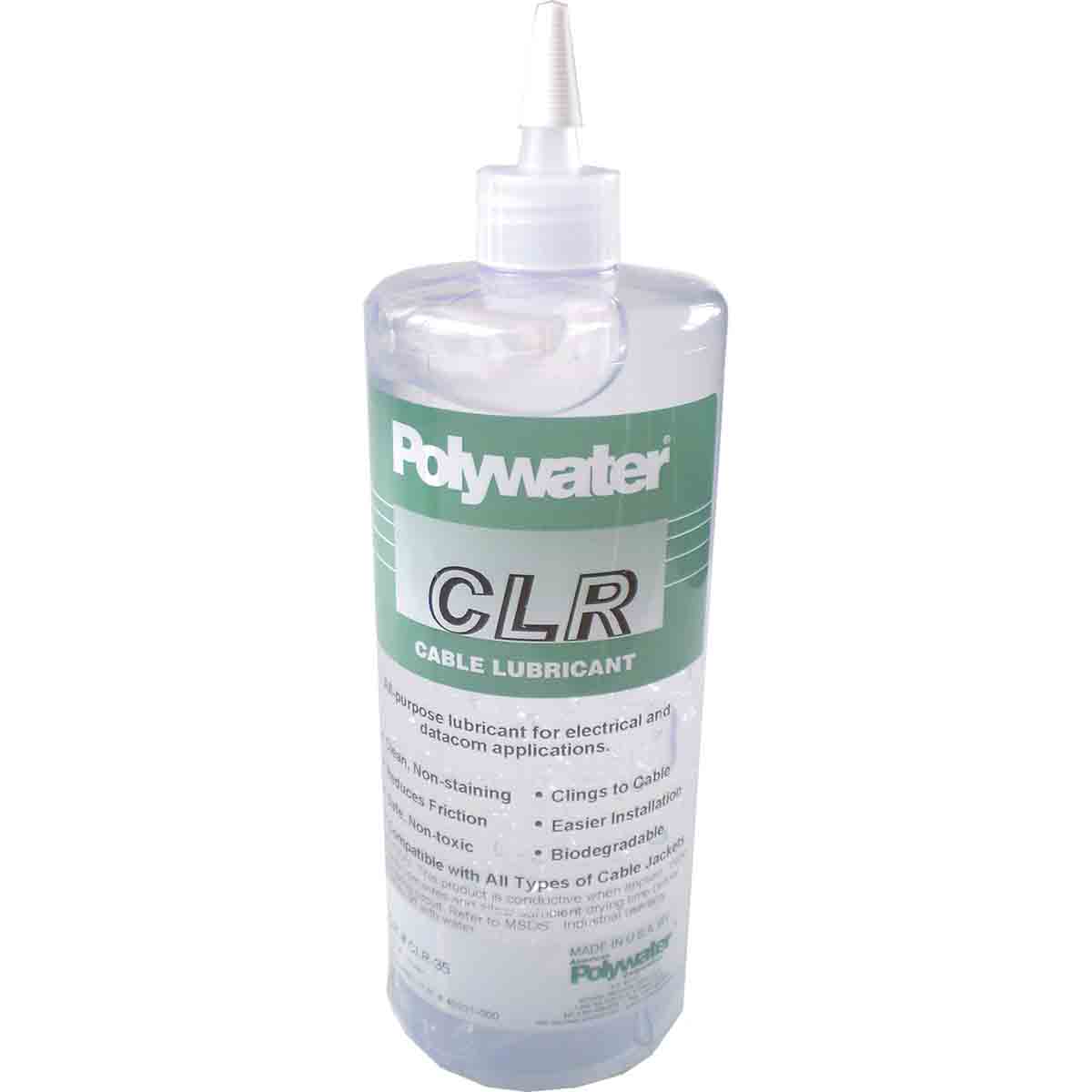

• Lubrifiants : gels à base d'eau pour réduire la friction lors du passage de câbles sur de longues distances ou dans des parcours complexes. Disponibles en bidon.

Comment choisir ses outils de tirage de câble ?

Diamètre de la conduite : le premier critère de sélection. Les conduites D3 de l'abonné FTTH imposent des aiguilles de petit diamètre (Ø 3 mm). Les conduites d'infrastructure acceptent des sections plus importantes.

Longueur du parcours : pour des passages courts (jusqu'à 30–80 m), une aiguille manuelle suffit. Au-delà, l'aiguillage pneumatique ou une aiguille longue portée (jusqu'à 300 m) est nécessaire.

Occupation de la conduite : une conduite déjà occupée par un ou plusieurs câbles réduit la section libre. Les micro-aiguilles 3 mm sont conçues pour pénétrer dans ce type de configuration sans bloquer.

Type de câble à tirer : les câbles fragiles (micro-câbles optiques) nécessitent des tire-câbles à faible contrainte et un lubrifiant adapté. Les câbles plus résistants (câble électrique, cuivre) tolèrent des efforts mécaniques supérieurs.

Sécurité et ergonomie : un frein manuel sur l'aiguille et une poignée adaptée évitent les sorties incontrôlées du jonc, source d'accident sur chantier.

Gaine de protection : choisir la gaine en fonction de l'usage (ICTA pour électricité sous NF C 15-100, gaine fendue pour regroupement de câbles télécoms existants) et du diamètre des câbles à protéger.

Questions fréquentes

Quelle différence entre une aiguille et un furet ?

Une aiguille de tirage est un jonc rigide que l'on pousse manuellement dans la conduite, puis que l'on utilise comme guide pour tirer le câble. Un furet (ou aiguille pneumatique) est propulsé par air comprimé — il convient aux conduites longues ou lorsque le jonc manuel ne passe pas seul.

Faut-il lubrifier systématiquement lors d'un tirage ?

La lubrification est fortement recommandée dès que la longueur de tirage dépasse quelques dizaines de mètres, que la conduite est courbée ou qu'elle est partiellement occupée. Le gel réduit la friction et diminue le risque d'endommagement du câble ou de blocage en conduite.

Comment réparer une aiguille cassée sur chantier ?

Des kits de réparation spécifiques existent pour les joncs Ø 3 mm : ils comprennent colle, éléments d'extrémité et instructions pour restaurer l'aiguille en cas de casse à l'extrémité ou en longueur, et reprendre l'intervention sans remplacer l'ensemble.

Quelle gaine choisir pour une installation FTTH en intérieur ?

La gaine annelée fendue PVC est adaptée au regroupement et à la protection des câbles optiques dans les chemins de câbles ou goulotes existants. La gaine ICTA est réservée aux câbles électriques dans les installations résidentielles.

Peut-on réutiliser les aiguilles en fibre de verre ?

Oui, les aiguilles en fibre de verre sont conçues pour être réutilisées de nombreuses fois. En cas de casse, seule l'extrémité ou le segment endommagé est remplacé à l'aide du kit de réparation approprié.
